Трубная цилиндрическая резьба. ГОСТ 6357 — 81
Единица измерения параметров: Дюйм
Направление: Левая
Класс точности: Класс А (повышенный), Класс В (нормальный)
Почему в дюймах?
Дюймовый размер пришел к нам от западных коллег, поскольку требования действующего на постсоветском пространстве ГОСТа сформулированы на базе резьбы BSW (British Standard Whitworth или резьба Витворта).
Джозеф Витворт (1803 — 1887) инженер-конструктор и изобретатель в далеком 1841 году продемонстрировал одноименный винтовой профиль для разъемных соединений и позиционировал его как универсальный, надежный и удобный стандарт.
Данный тип резьбы используется как в самих трубах так и элементах трубных соединений: контргайках, муфтах, угольниках, тройниках (см. картинку выше

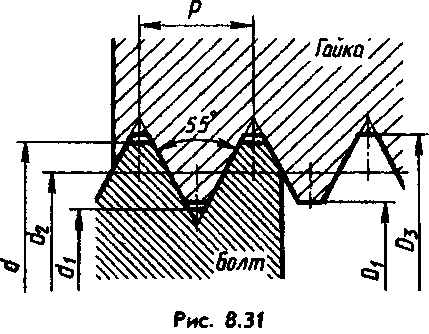

). В сечении профиля мы видим равнобедренный треугольник с углом 55 градусов и закруглениями на вершинах и впадинах контура, которые выполняются для высокой герметичности соединения.
Нарезка резьбового соединения осуществляется на размерах до 6”. Все трубы большего размера для надежности соединения и предотвращения разрыва фиксируют сваркой.
Условное обозначение в международном стандарте
Международная: G
Япония: PF
Великобритания: BSPP
Указывается буква G и диаметр проходного отверстия (внутр. Ø) трубы в дюймах. Наружный диаметр непосредственно резьбы в обозначении не присутствует.
Пример:
G 1/2 — резьба трубная цилиндрическая наружная, внутренний Ø трубы 1/2». Наружный диаметр трубы составит 20,995 мм, кол-во шагов на длине 25,4 мм будет равно 14.
Также может быть обозначен класс точности (А,В) и направление витков (LH).
Например:
G 1 ½ — В — резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В.
G1 ½ LH- В — резьба трубная цилиндрическая, внутренний Ø 1 ½ дюйма, класс точности В, левая.
Длина свинчивания обозначается последней в мм: G 1 ½ -В-40.
Для внутренней трубной цилиндрической резьбы будет обозначен только Ø трубы для которой предназначено отверстие.

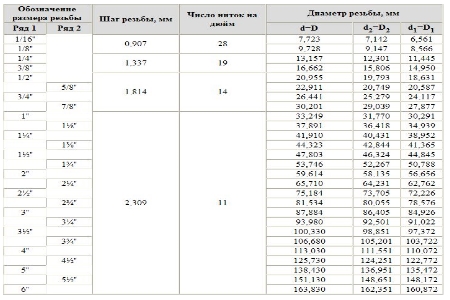

Таблица размеров
Размер резьбы | Шаг резьбы, мм | Число ниток на дюйм | Диаметры резьбы | |||
Ряд 1 | Ряд 2 | d=D | d2=D2 | d1=D1 | ||
1/16″ | 0,907 | 28 | 7,723 | 7,142 | 6,561 | |
1/8″ | 9,728 | 9,147 | 8,566 | |||
1/4″ | 1,337 | 19 | 13,157 | 12,301 | 11,445 | |
3/8″ | 16,662 | 15,806 | 14,950 | |||
1/2″ | 1,814 | 14 | 20,955 | 19,793 | 18,631 | |
5/8″ | 22,911 | 20,749 | 20,587 | |||
3/4″ | 26,441 | 25,279 | 24,117 | |||
7/8″ | 30,201 | 29,0З9 | 27,877 | |||
1″ | 2,309 | 11 | 33,249 | 31,770 | 30,291 | |
1⅛» | 37,891 | 36,418 | 34,939 | |||
1¼» | 41,910 | 40,431 | 38,952 | |||
1⅜» | 44,323 | 42,844 | 41,365 | |||
1½» | 47,803 | 46,324 | 44,845 | |||
1¾» | 53,746 | 52,267 | 50,788 | |||
2″ | 59,614 | 58,135 | 56,656 | |||
2¼» | 65,710 | 64,231 | 62,762 | |||
2½» | 75,184 | 73,705 | 72,226 | |||
2¾» | 81,534 | 80,055 | 78,576 | |||
3″ | 87,884 | 86,405 | 84,926 | |||
3¼» | 93,980 | 92,501 | 91,022 | |||
3½» | 100,330 | 98,851 | 97,372 | |||
3¾» | 106,680 | 105,201 | 103,722 | |||
4″ | 113,030 | 111,551 | 110,072 | |||
4½» | 125,730 | 124,251 | 122,772 | |||
5″ | 138,430 | 136,951 | 135,472 | |||
5½» | 151,130 | 148,651 | 148,172 | |||
6″ | 163,830 | 162,351 | 160,872 |
Как определить шаг дюймовой резьбы
Привожу для вас картинку из англоязычного интернета, которая наглядно демонстрирует методику. Трубная резьба характеризуется не размером между вершинами профиля, а количеством витков на 1 дюйм вдоль оси резьбы. В помощь обычная рулетка или линейка. Прикладываем, отмеряем один дюйм (25,4мм) и считаем визуально число шагов.
На картинке с примером (см. выше
) threads — с английского это буквально «нитки резьбы». В данном случае их 18 шт. на один дюйм.
Ещё проще, если в вашем ящике с инструментом завалялся резьбомер для дюймовой резьбы. Измерения проводить очень удобно, но необходимо помнить, что дюмовые резьбы могут отличаться по углу вершины 55° и 60°.
Шаг резьбы Р, мм | Число ниток на дюйм |
0.907 | 28 |
1,337 | 19 |
1,814 | 14 |
2,309 | 11 |
1. ПРОФИЛЬ
1. ПРОФИЛЬ
1.1. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на черт.1 и в табл.1.
Таблица 1
Размеры в миллиметрах
Шаг | Число шагов на длине 25,4 мм | ||||
0,907 | 28 | 0,871165 | 0,580777 | 0,145194 | 0,124557 |
1,337 | 19 | 1,284176 | 0,856117 | 0,214029 | 0,183609 |
1,814 | 14 | 1,742331 | 1,161553 | 0,290389 | 0,249115 |
2,309 | 11 | 2,217774 | 1,478515 | 0,369629 | 0,317093 |
Примечание. Числовые значения шагов определены из соотношения с округлением до третьего знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.
1.2. Вершины наружной резьбы, а также внутренней резьбы допускается выполнять с плоским срезом в случаях, когда исключена возможность ее соединения с наружной конической резьбой по ГОСТ 6211.
Конические трубные резьбы

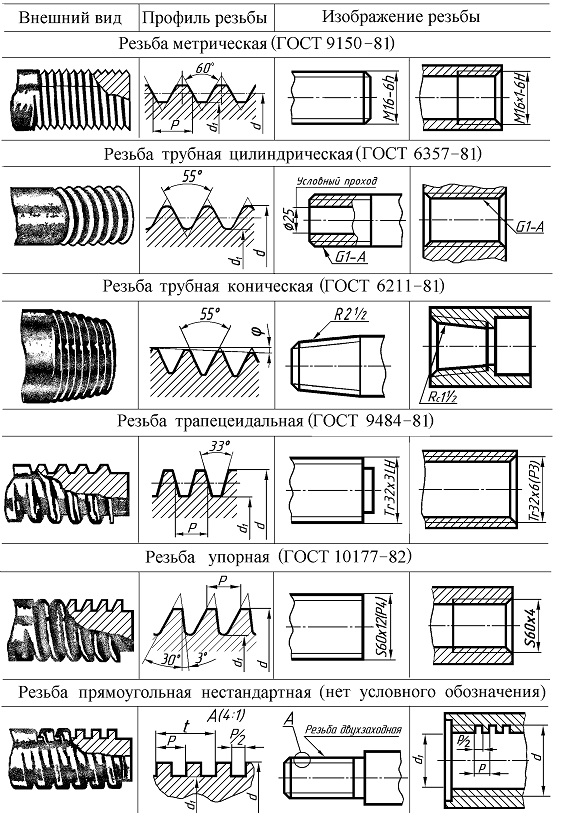

рисунок трубные конические резьбы
Коническая трубная резьба ГОСТ 6211-81 (1-й типоразмер)
Единица измерения параметров: Дюйм
Соответствует закругленному профилю трубной цилиндрической резьбы с углом 55°. См. верхнюю часть (I) трехмерного изображения «рисунок трубные конические резьбы».
Условное обозначение
Международная: R
Япония: PT
Великобритания: BSPT
Указывается буква R и номинальный диаметр Dy. Обозначение R означает наружный вид резьбы, Rc внутренний, Rp внутренний цилиндрический. По аналогии с цилиндрической трубной резьбой для левой резьбы используется LH.
Примеры:
R1 ½ — наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма.
R1 ½ LH — наружная трубная коническая резьба, номинальный диаметр Dy = 1 ½ дюйма, левая.
Коническая дюймовая резьба ГОСТ 6111 — 52 (2-й типоразмер)
Единица измерения параметров: Дюйм
Изготавливается на поверхностях с конусностью 1:16

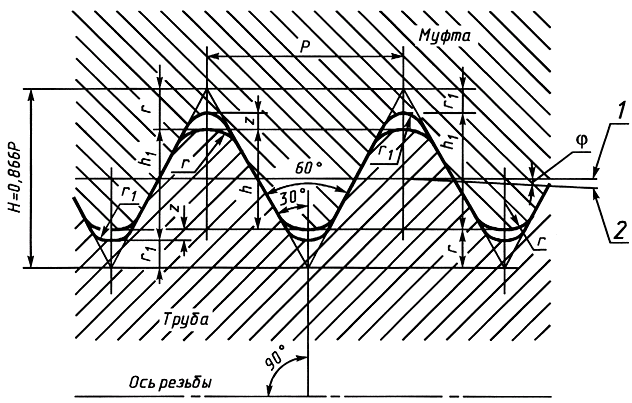

Имеет угол профиля 60°. См. нижнюю часть (II) трехмерного изображения «рисунок трубные конические резьбы». Применяется в трубопроводах (топливных, водяных, воздушных) машин и станков с относительно невысоким давлением. Использование данного типа соединения предполагает герметичность и стопорение резьбы без дополнительных специальных средств (льняных нитей, пряжи с суриком).
Условное обозначение
Первой идет буква К, далее ГОСТ.
Пример:K ½ ГОСТ 6111 — 52
Расшифровывается как: резьба коническая дюймовая с наружным и внутренним диаметром в основной плоскости примерно равным наружному и внутреннему Ø трубной цилиндрической резьбы G ½
Таблица основных параметров
Обозначение размера резьбы (d,дюймы) | Число ниток на 1″ n | Шаг резьбы S, мм | Длина резьбы, мм | Наружный диаметр резьбы в основной плоскости d, мм | |
Рабочая l1 | От торца трубы до основной плоскости l2 | ||||
1/16 | 27 | 0,941 | 6,5 | 4,064 | 7,895 |
1/8 | 27 | 0,941 | 7,0 | 4,572 | 10,272 |
1/4 | 18 | 1,411 | 9,5 | 5,080 | 13,572 |
3/8 | 18 | 1,411 | 10,5 | 6,096 | 17,055 |
1/2 | 14 | 1,814 | 13,5 | 8,128 | 21 793 |
3/4 | 14 | 1,814 | 14,0 | 8,611 | 26,568 |
1 | 11 1/2 | 2,209 | 17,5 | 10,160 | 33,228 |
1 1/4 | 11 1/2 | 2,209 | 18,0 | 10,668 | 41,985 |
1 1/2 | 11 1/2 | 2,209 | 18,5 | 10,668 | 48,054 |
2 | 11 1/2 | 2,209 | 19,0 | 11,074 | 60,092 |
ДОПУСКИ
3. 1. Схемы полей допусков наружной и внутренней резьбы приведены на черт.2.
es — верхнее отклонение диаметров наружной резьбы;
ES — верхнее отклонение диаметров внутренней резьбы;
ei — нижнее отклонение диаметров наружной резьбы;
EI — нижнее отклонение диаметров внутренней резьбы;
— допуски диаметров d, d2, D1, D2
Черт.2
Отклонения отсчитывают от номинального профиля резьбы в направлении перпендикулярном оси резьбы.
3.2. Допуски среднего диаметра резьбы устанавливают двух классов точности — A и B.
Допуски среднего диаметра резьбы являются суммарными.
Допуски диаметров d1 и D не устанавливаются.
3.3. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать приведенным в табл.3.
Таблица 3
Обозначение размера резьбы | Шаг P, мм | Наружная резьба | Внутренняя резьба | ||||
Диаметры резьбы | |||||||
d | d2 | D2 | D1 | ||||
Допуски, мкм | |||||||
Td | Td2 | TD2 | TD1 | ||||
Класс A | Класс B | Класс A | Класс B | ||||
1/16 | 0,907 | 214 | 107 | 214 | 107 | 214 | 282 |
1/8 | 214 | 107 | 214 | 107 | 214 | 282 | |
1/4 | 1,337 | 250 | 125 | 250 | 125 | 250 | 445 |
3/8 | 250 | 125 | 250 | 125 | 250 | 445 | |
1/2 | 142 | 284 | 142 | 284 | 541 | ||
5/8 | 1,814 | 284 | 142 | 284 | 142 | 284 | 541 |
3/4 | 284 | 142 | 284 | 142 | 284 | 541 | |
7/8 | 284 | 142 | 284 | 142 | 284 | 541 | |
360 | 360 | 360 | 640 | ||||
1⅛ | 2,309 | 360 | 180 | 360 | 180 | 360 | 640 |
1¼ | 360 | 180 | 360 | 180 | 360 | 640 | |
1⅜ | 2,309 | 180 | 360 | 180 | 360 | ||
1½ | 360 | 180 | 360 | 180 | 360 | 640 | |
1¾ | 360 | 180 | 360 | 180 | 360 | 640 | |
2 | 360 | 180 | 360 | 180 | 360 | 640 | |
2¼ | 217 | 434 | |||||
2½ | 434 | 217 | 434 | 217 | 434 | 640 | |
2¾ | 434 | 217 | 434 | 217 | 434 | 640 | |
3 | 434 | 434 | 217 | 640 | |||
3¼ | 434 | 217 | 434 | 217 | 434 | 640 | |
3½ | 434 | 217 | 434 | 217 | 434 | 640 | |
3¾ | 434 | ||||||
4 | 434 | 217 | 434 | 217 | 434 | 640 | |
4½ | 434 | 217 | 434 | 217 | 434 | 640 | |
5 | 434 | 640 | |||||
5½ | 434 | 217 | 434 | 217 | 434 | 640 | |
6 | 434 | 217 | 434 | 217 | 434 | 640 |
Примечание. Числовые значения допусков установлены эмпирически.
3.4. Длины свинчивания подразделяют на две группы: нормальные N и длинные L.
Длины свинчивания, относящиеся к группам N и L, приведены в табл.4.
Таблица 4Размеры в мм
Обозначение размера резьбы | Шаг P | Длина свинчивания | |
N | L | ||
1/16 | 0,907 | Св. 4 до 12 | Св. 12 |
1,337 | Св. 5 до 16 | Св. 16 | |
1,814 | Св. 7 до 22 | Св. 22 | |
1⅛ | 2,309 | Св. 10 до 30 | Св. 30 |
1¼ | |||
1⅜ | |||
1½ | 2,309 | Св. 12 до 36 | Св. 36 |
1¾ | |||
2 | |||
2¼ | |||
2½ | |||
2¾ | |||
3 | |||
3¼ | 2,309 | Св.![]() | Св. 40 |
3½ | |||
3¾ | |||
4 | |||
4½ | |||
5 | |||
5½ |
Примечание. Числовые значения длин свинчивания установлены эмпирически.
3.5. Допуск резьбы, если нет особых оговорок, относится к наибольшей нормальной длине свинчивания N, указанной в табл.4, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.
3.6. Допуски среднего диаметра внутренней резьбы по настоящему стандарту, предназначенной для соединения с наружной конической резьбой по ГОСТ 6211-81 должны соответствовать классу точности A.
При этом конструкция деталей с внутренней цилиндрической резьбой должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее указанной в ГОСТ 6211-81.
3.7. Числовые значения предельных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.5.
Таблица 5
Обозначение размера резьбы | Шаг P, мм | Наружная резьба | Внутренняя резьба | ||||||||||
Диаметры резьбы | |||||||||||||
d | d2 | d1 | D | D2 | D1 | ||||||||
Предельные отклонения, мкм | |||||||||||||
es | ei | es | ei | es | EI | ES | EI | ES | EI | ||||
Класс A | Класс B | Класс A | Класс B | ||||||||||
1/16 | 0,907 | -214 | -107 | -214 | +107 | +214 | +282 | ||||||
1/8 | 0 | — 214 | 0 | -107 | -214 | 0 | 0 | +107 | +214 | 0 | +282 | 0 | |
1/4 | 1,337 | — 250 | — 125 | -250 | +125 | +250 | +445 | ||||||
3/8 | 0 | -250 | 0 | -125 | -250 | 0 | 0 | +125 | +250 | 0 | +445 | 0 | |
1/2 | 0 | — 284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
5/8 | 1,814 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 |
3/4 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
7/8 | 0 | -284 | 0 | -142 | -284 | 0 | 0 | +142 | +284 | 0 | +541 | 0 | |
1 | -360 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |||
1⅛ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1¼ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1⅜ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
1½ | 2,309 | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 |
1¾ | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
2 | 0 | -360 | 0 | -180 | -360 | 0 | 0 | +180 | +360 | 0 | +640 | 0 | |
2¼ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
2½ | 0 | — 434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
2¾ | -434 | 0 | -217 | -434 | +217 | +434 | +640 | 0 | |||||
3 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3¼ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
3¾ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
4 | 2,309 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 |
4½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
5 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
5½ | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 | |
6 | 0 | -434 | 0 | -217 | -434 | 0 | 0 | +217 | +434 | 0 | +640 | 0 |
Примечание. Нижнее отклонение внутреннего диаметра d1 и верхнее отклонение наружного диаметра D не устанавливаются.
3.8. Предельные отклонения среза вершин и впадин наружной и внутренней резьбы приведены в справочном приложении.
Метрическая коническая резьба. ГОСТ 25229 — 82
Единица измерения параметров: мм
Изготавливается на поверхностях с конусностью 1:16
Используется при соединении трубопроводов. Угол при вершине витка равен 60°. Основная плоскость смещена относительно торца (см. рис выше
).
Условное обозначение
За буквами МК идет указание диаметра в основной плоскости и шаг резьбы в мм: МК 30х2
Таблица размеров
Диаметр d резьбы для ряда | Шаг Р | Диаметр резьбы в основной плоскости | ||||||
1 | 2 | d = D | d2=D2 | d1=D1 | l | l1 | l2 | |
6 | — | 1 | 6,000 | 5,350 | 4,917 | 8 | 2,5 | 3 |
8 | — | 8,000 | 7,350 | 6,917 | ||||
10 | — | 10,000 | 9,350 | 8,917 | ||||
12 | — | 1,5 | 12,000 | 11,026 | 10,376 | 11 | 3,5 | 4 |
— | 14 | 14,000 | 13,026 | 12,376 | ||||
16 | — | 16,000 | 15,026 | 14,376 | ||||
— | 18 | 18,000 | 17,026 | 16,376 | ||||
20 | — | 20,000 | 19,026 | 18,376 | ||||
— | 22 | 22,000 | 21,026 | 20,376 | ||||
24 | — | 24,000 | 23,026 | 22,376 | ||||
— | 27 | 2 | 27,000 | 25,701 | 24,835 | 16 | 5 | 6 |
30 | — | 30,000 | 28,701 | 27,835 | ||||
— | 33 | 33,000 | 31,701 | 30,835 | ||||
36 | — | 36,000 | 34,701 | 33,835 |
Способы нарезки и методы контроля
Нарезка трубной резьбы может осуществляться вручную с помощью плашек и метчиков, а также на токарно-винторезных и специальных резьбонакатных станках. Способ ручной нарезки ничем не отличается от подготовки метрических резьб – на зафиксированную трубу одевается плашка с воротком и осуществляется вращение по часовой стрелке. Для качественной нарезки необходимо использование смазочных материалов и чередование нескольких рабочих вращений с обратным движением для удаления стружки. Аналогично производится и нарезка метчиком.
Для серийного производства используется механический способ на токарных станках полуавтоматах и ЧПУ. Нарезка осуществляется специальными резцами или с помощью плашек. При заводском производстве труб с готовыми резьбовыми соединениями применяется метод горячей или холодной накатки специальными роликами. Для определения параметра резьбы применяются калибры или плоские шаблоны.
Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11. Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений. Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности — А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d1 и D не устанавливаются. размеры, мм
ДЛИНЫ СВИНЧИВАНИЯ по ГОСТ 6357-81 размеры, мм
Условное обозначение для левой резьбы дополняется буквами LH. Примеры условного обозначения резьбы класса точности A: Похожие документы: — отверстия под нарезание резьбы ГОСТ 3469-91 — Микроскопы. Резьба для объективов. Размеры ГОСТ 4608-81 — Резьба метрическая. Посадки с натягом ГОСТ 5359-77 — Резьба окулярная для оптических приборов. Профиль и размеры ГОСТ 6042-83 — Резьба Эдисона круглая. Профили, размеры и предельные размеры ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов ГОСТ 6211-81 — Резьба трубная коническая ГОСТ 6357-81 — Резьба трубная цилиндрическая ГОСТ 8762-75 — Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры ГОСТ 9000-81 — Резьба метрическая для диаметров менее 1 мм. |
32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |
Величина метрическая | Величина в дюймах | |
15 | ½ | |
20 | ¾ | |
25 | 1 | |
50 | 2 | |
80 | 3 | |
100 | 4 | |
150 | 6 |
Применяя эти сведения, можно точно определить соответствие двух видов измерений габаритов, и взять для работы детали, точно соответствующие друг другу.
Дюймовое выражение размера
Эти показатели прописывают целым числом, возле него ставят двойной штрих, например, 3“. Так же размеры диаметра трубопроката, передаваемые в дюймах, прописывают дробью, например, ½.
Если рассмотреть эти размеры на конкретных примерах соответствий Ду, то они будут выглядеть следующим образом:
- Диаметр стандартной трубы на 12 inch равен 300.
- Диаметр трубного изделия 3 inch – это 80.
- 8 дюймовый диаметр стандартного трубопроката приравнивается к 200.
- Диаметр стандартного трубопроката, на 32, при переводе в дюймы показывают как 1 ¼
- Диаметр трубопроката 40 мм в inch прописывают 1 ½
- Ø стандартной трубы на 15 в дюймах выражен числом ½
- Ø стандартного изделия на 4 дюйма в переводе на метрический равняется 100.
- Ø трубопроката на 3/ 4 дюйма в метрическом переводе равняется 20.
- Ø стандартного трубопроката на 1/2 дюйма в метрическом переводе показывает число 15.
Смотреть видео
Диаметр труб в дюймах и миллиметрах используется постоянно. Зная эти размерности можно избежать больших трудностей при соединении элементов трубопровода. А специальные таблицы помогают найти нужные габариты стыковочных частей и правильно произвести их подгонку.
Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.
Сантехнические изделия с трубной дюймовой резьбой
Выполнение трубной резьбы
Методы выполнения резьбы для труб зависят от доступного оборудования, серийности производства и необходимой точности. Так, накатка применяется в основном при выпуске больших серий изделий, поскольку гарантирует высокую производительность, и низкую себестоимость операции.
Способы нарезки резьбы
- Нарезка на токарно-винторезном станке характеризуется высокой точностью и весьма низкой производительностью. Применяется в индивидуальном и мелкосерийном производстве.
- Нарезка плашками и метчиками обладает также невысокой производительностью и осуществляется, как правило, в несколько проходов разным по степени точности инструментом.
- Накатка – это основной промышленный способ, формирование профиля происходит не за счет снятия стружки, а в результате пластической деформации металла накатными плашками. Высокая производительность обеспечивается за счет автоматизации операции снятия и постановки детали на станок.
- Фрезерование резьбы выполняется на специализированных резьбофрезерных станках.
- Литье. Прогрессивные методы литья — литье под высоким давлением и порошковая металлургия — позволяют получать точный и прочный резьбовой профиль прямо на отливке, без последующей механической обработки
В условиях стройки и ремонта доступен, как правило, только ручной способ выполнения.
Технологии нарезки
Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.
Нарезка резьбы вручную

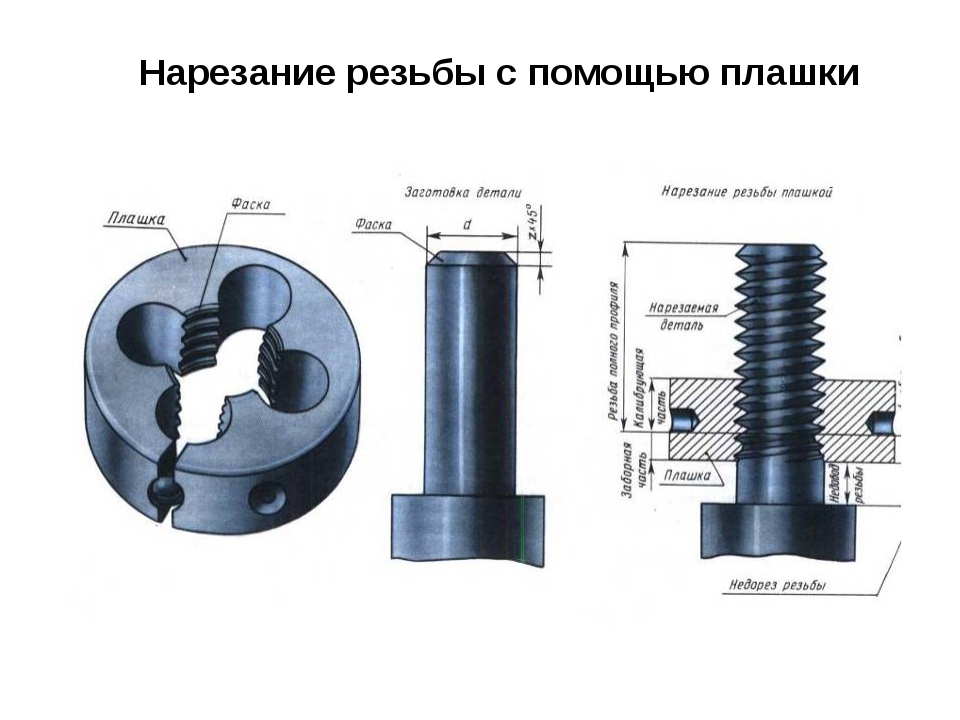

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.
- Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
- Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
- Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
- Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.
Нарезка резьбы на токарном станке
Механическим способом трубная резьба нарезается по следующему алгоритму:
- Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
- На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
- После подведения резца к поверхности трубы на станке включают резьбовую подачу.
Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.
Читать также: Как изготовить столярный стол
Определение шага трубной резьбы
Для определения шага трубной резьбы применяют специализированный измерительный инструмент — резьбомер.
В его отсутствие придется пользоваться линейкой (для больших диаметров) или штангенциркулем.
При измерении метрического шага измеряют расстояние между, например, пятью нитками, а потом делят его на 5.
Размеры дюймовой резьбы
В случае дюймовой — считают, сколько витков поместится на расстоянии в 25,4 миллиметра.
Диаметр весьма грубо также можно измерить линейкой, для точного определения лучше воспользоваться штангенциркулем
Классы точности и правила маркировки
Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.
Предельные отклонения размеров по ГОСТу
Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.
Пример условного обозначения дюймовой резьбы
В такой маркировке содержится следующая информация о резьбе:
- номинальный размер (наружный диаметр) – первые цифры;
- число витков, приходящихся на дюйм длины;
- группа;
- класс точности.
В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.
Оглавление:
Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:
Ключевая характеристика любой цилиндрической трубы – это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы – дюйм.
На стыке метрической и забугорной систем измерения как правило возникает больше всего вопросов.
Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.
Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь.
На что еще стоит обратить внимание
Сегодня существует такая проблема, как несоответствие написанного действительности. Это же касается и рассматриваемого вопроса. Дело вот в чем. Например, есть обозначение винтового стыка как ½ дюйма. По логике вещей, переводя этот показатель в метрическую систему должны получить отверстие диаметром в 12,7 мм. Но на самом деле на трубе написано 20,95. Это несоответствие возникает потому, что в дюймовой нарезке указывается проходное отверстие, а не наружный диаметр.
Если добавить толщины стенок, то в итоге можно получить то самое завышенное число в метрической системе. Условно можно положить, что один дюйм трубы составляет примерно 33,25 мм, то есть стандартные 25,4 и плюс еще две стенки по 3,92. Желательно это учитывать при выборе необходимого материала.
Вывод: В тексте представлены всего два вида – BSPP и BSPT соответственно, которые являются основными. Кроме них существуют такие виды, как NPSM и NPT. Есть и еще одна, которая создана для постоянно скручивающихся и раскручивающихся частей. Ее обозначение Кр. Существует так же трапециевидная, прямоугольная и многие другие.
Трубная резьба – особенности и характеристика
Содержание
При монтаже трубопроводных магистралей в основном используют сварное, муфтовое, раструбное, фланцевое или резьбовое соединения. В последнем случае на сами трубы, фасонные соединительные элементы и арматуру наносится трубная резьба, имеющая некоторые отличия от аналогов.
С данной разновидностью резьб рядовой потребитель нередко сталкивается, занимаясь монтажом или ремонтом сантехнического оборудования, подключением к трубопроводу бытовой техники. При необходимости осуществить резьбовое соединение гладкостенных труб самостоятельно можно нанести резьбу своими руками при помощи реализуемого в торговой сети специального инструмента.
Рис. 1 Резьба на трубах
Трубная резьба — особенности
Резьбой называют специальной формы выступы, нанесенные по винтовой линии на поверхности тел вращения. Существуют в большом количестве различные типы резьб, отличающиеся формой своего профиля и расстоянием между гребнями. Обычный пользователь часто сталкиваются с метрической резьбой, какая наносится на крепежные детали — болты, гайки, шпильки. Существует ряд резьб прямоугольного или конусного сечения, передающих усилия от вращающихся деталей другим элементам.
Что касается трубной резьбы, то как следует из названия, она предназначена для резьбового соединения фрагментов труб, различного вида оборудования и арматуры, используемых в трубопроводах.
Ее основные особенности:
- Резьбовой зубец имеет треугольный профиль со скругленными вершинами и впадинами определенного радиуса.
- Размеры трубной резьбы задаются наружным диаметром, равном расстоянию от ее диаметрально расположенных вершин зубцов.
- Ее размерной единицей является трубный дюйм, равный величине в 33,249 мм. Остальные размеры задаются в долях трубного дюйма, имеют вид дробного числа, при этом минимальный шаг дроби — 1/16.
- При задании резьбового шага используют обычный дюйм, равный 25,4 мм. На этом расстоянии считают количество нитей (зубцов).
Рис. 2 Типоразмеры водогазопроводных труб по ГОСТ 3262-75
- Для нанесения трубной резьбовой насечки идеально подходят водогазопроводные трубы, технические условия на которые приведены в ГОСТ 3262-75. Если сравнить их наружные диаметры с размерными параметрами трубных резьб, то первые окажутся чуть больше, при этом полностью совпадут их типоразмеры. Для примера, если сопоставить небольшой ряд диаметров водогазопроводных труб и размеров резьб, то получим следующий ряд соответствий в мм: 10,2 — 9,72; 13,5 — 13,15; 17 — 16,66; 21,3 — 22,91; 165 — 163,83; 140 — 138,43; 114 — 113,03; 101,3 — 100,33; 88,5 — 87,88; 75,5 — 75,18 и так далее.
То есть все типоразмеры сварных оцинкованных и неоцинкованных стальных труб для подачи воды и газа специально предусмотрены для нанесения на них трубных резьбовых витков. Следует заметить, что одной из форм выпуска данной разновидности трубной продукции являются изделия с уже нанесенной резьбой.
- Трубную резьбовую насечку вполне можно наносить и на горячедеформированные бесшовные трубы из стали, сортамент которых регламентирован ГОСТ 8732-78. В отличие от шовных, имеющих 15 типовых размеров, их ассортимент намного шире и включает в себя на порядок большее количество изделий (около 150 типоразмеров). Их диаметры лежат в диапазоне от 20 до 550 мм и отличаются друг от друга не только на единицы, но и на десятые доли миллиметров.
- К положительным качествам трубной резьбы следует отнести ее высокую степень герметичности — при использовании уплотнительных материалов из льноволокна и ФУМ-ленты они не прорезаются скругленными вершинами зубцов.
Рис. 3 Распространенные резьбовые профили

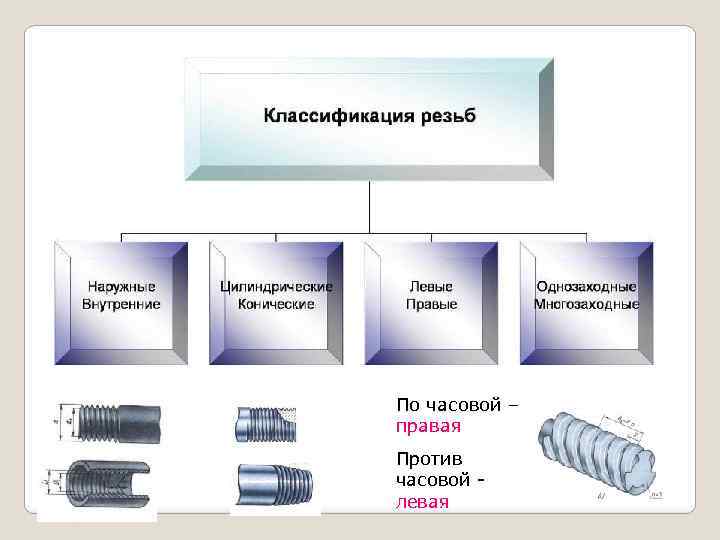

Виды резьбы, определение, метрическая, дюймовая, трубная, подбор сверла, класс прочности.” src=”https://www.youtube.com/embed/ZHwGd4hy1X0?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””>Сферы применения
Так как трубную резьбу наносят на водогазопроводные трубы, то и сферы ее применения аналогичны областям использования этих трубопроводов, а именно:
- В контурах систем отопления.
- В трубопроводах подачи горячей и холодной воды.
- В газоподающих магистралях на поверхности земли и внутри зданий.
- Для монтажа стальных обсадных колонн скважин.
- При сборке различных конструкций из труб, к примеру, в качестве сборной колонны из резьбовых штанг для шнекового, гидравлического бурения.
- Понятно, что все фасонные элементы и фитинги для монтажа трубопроводов, а именно отводы, тройники, крестовины, переходники, муфты, ниппели, водорозетки и прочие тоже имеют трубную резьбу.
- Также вся сантехническая резьбовая арматура, а именно шаровые и вентильные краны, смесители, клапаны, заглушки, воздухоотводчики, контрольно-измерительные приборы, реле, фильтры, гибкие и жесткие подводки и прочий ряд элементов оснащены трубной резьбовой насечкой.
- Ее имеют и приборы, подключаемые в трубопровод — скважинные, колодезные, циркуляционные, повысительные электронасосы, компрессоры, опрессовщики, радиаторные теплообменники и элементы их обвязки, переходники с полимерных труб на металл.
Рис. 4 Профили цилиндрической по ГОСТ 6357-81 и конической по ГОСТ 6211-81 резьб

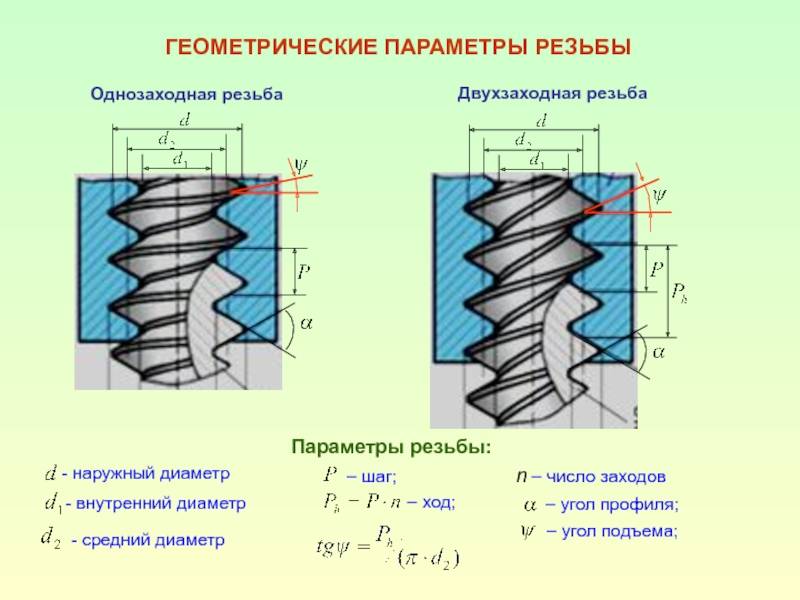

Параметры резьбы
Основными параметрами резьб для труб являются:
- Шаг. Задается количеством витков, которые размещаются на расстоянии в 25,4 мм (1 дюйм). Если в обычной резьбе шагом считают расстояние между средними точками вершин или впадин соседних зубцов, то в трубной подсчитывают число шагов, которое на длине в 25,4 мм может быть 28, 19, 14, 11, 11 1/2 и 8.
- Наружный, средний и внутренний диаметр резьбы. Для внешней (ниппели) и внутренней (муфты) резьб это соответственно расстояние по диагонали между вершинами, серединами гребней и впадинами между ними.
- В технической документации указывается высота профиля, равная расстоянию между спроецированными до острого треугольника вершинами и впадинами, а также их радиус закругления. Аналогичный показатель — это рабочая высота, равная расстоянию между скругленными вершиной зубца и впадиной.
- Угол профиля — показывает угловой размер вершины зубца в градусах, для трубного профиля общепринятый показатель принимают равным 55°.
- Ход — расстояние между любой точкой на поверхности резьбовой насечки до ее проекции при повороте детали на 360°.
- Для конических резьб дополнительно устанавливается угол конуса в градусах и конусность.
Трубная резьба размеры и виды
Существует несколько разновидностей трубных резьб, некоторые из них регламентированы отечественными государственными стандартами, другие, встречающиеся в зарубежном оборудовании, соотносятся с американскими стандартами.
Рис. 5 Трубная резьба размеры таблица по ГОСТ 6357-81
Цилиндрическая трубная резьба с углом профиля 55°
Трубная цилиндрическая резьба с треугольным профилем описана в ГОСТ 6357-81. В документе приведены ее типоразмеры в миллиметрах и дюймах от 1/16” (7,723 мм) до 6” (163,830 мм), а также соответствующее своим наружным диаметрам длины шагов, равные 0,907, 1,337, 1,814 и 2,309 мм. Помимо этого, указаны средние и внутренние диаметры, высота профиля в исходном треугольнике и ее рабочий показатель, а также радиусы закруглений.
В стандарте регламентирована длина резьбовой насечки для двух классов точности А и В. Длина резьб может быть нормальной N и длинной L. Значения длин напрямую связаны с трубными диаметрами. Для класса N крайние показатели 4 — 12 и 13 — 40 мм, соответственно для L эти значения границ диапазона — выше 12 и свыше 40 мм.
Коническая с профилем 55°
Размерные параметры и допуски трубной конической резьбы регламентированы ГОСТ 6211-81. По всем основным показаниям, а именно наружному диаметру от 1/16” до 6”, его среднему и внутреннему значению, длине четырех типоразмеров шагов ее характеристики полностью совпадают с цилиндрической. Для конусной резьбы установлены угол конуса, равный 3°34’48», и конусность 1:16.
Рис. 6 Типоразмеры конической резьбы по ГОСТ 6211-81
Цилиндрическая с углом конуса 60°
Трубная цилиндрическая резьба с вершиной треугольника в 60° не регламентирована отечественными госстандартами, в зарубежной технической документации она обозначается как NPSM (national pipe straight mechanical). Ее параметры задаются американскими стандартами ANSI/ASME. Отличительные особенности NPSM-резьб:
- угол профиля 60°;
- размеры от 1/16” до 12”;
- число ниток на дюйм: 27, 18, 14, 11 1/2, 8 в зависимости от трубного диаметра.
Рис. 7 Размерные параметры NPSM с профилем 60°
Коническая с профилем 60°
Профиль и размеры данного вида конической резьбы регламентируется ГОСТ 6111-52, ее отличительные особенности:
- размеры: от 1/16” до 2”;
- число ниток в 1 дюйме (25,4 мм) длины и шаг: в зависимости от размера 27 (0,941 мм), 18 (1,411 мм), 14 (1,814 мм), 11 1/2 (2,209 мм).
- угловой размер конуса и конусность: соответственно равны 3°34′48″ и соотношению 1:16.
Данному типу соответствует дюймовая NPT-резьба (national pipe taper), регламентированная американскими стандартами ANSI/ASME. В отличие от отечественных нормативов, они распространяются на диаметры до 12”, при этом у всех типоразмеров свыше 2” число ниток равно 8.
Рис. 8 Размерные параметры конической 60° резьбы по ГОСТ 6111-52

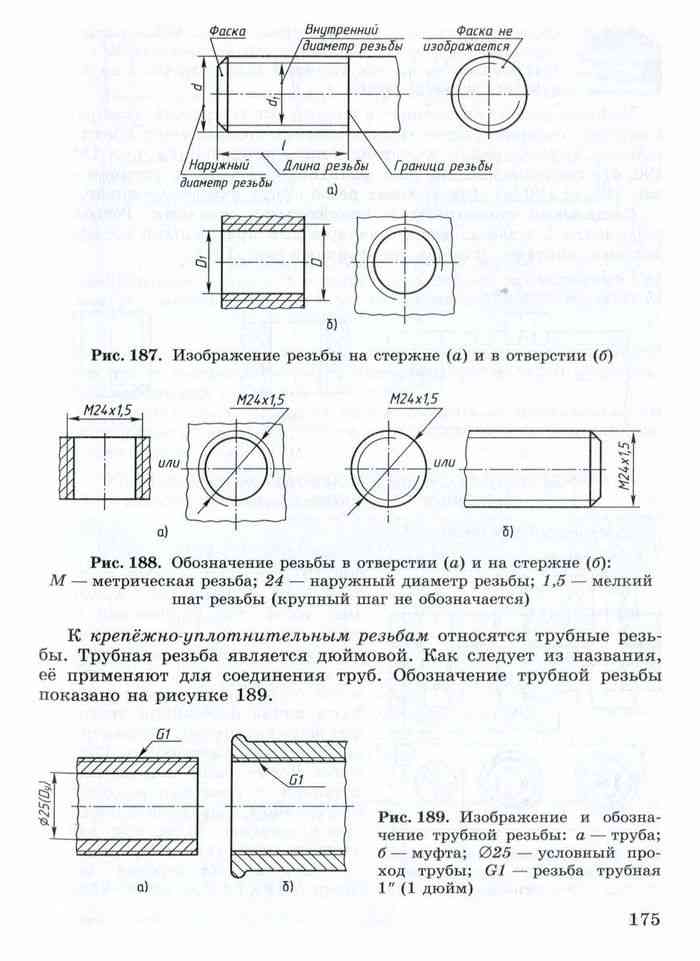

Условные обозначения

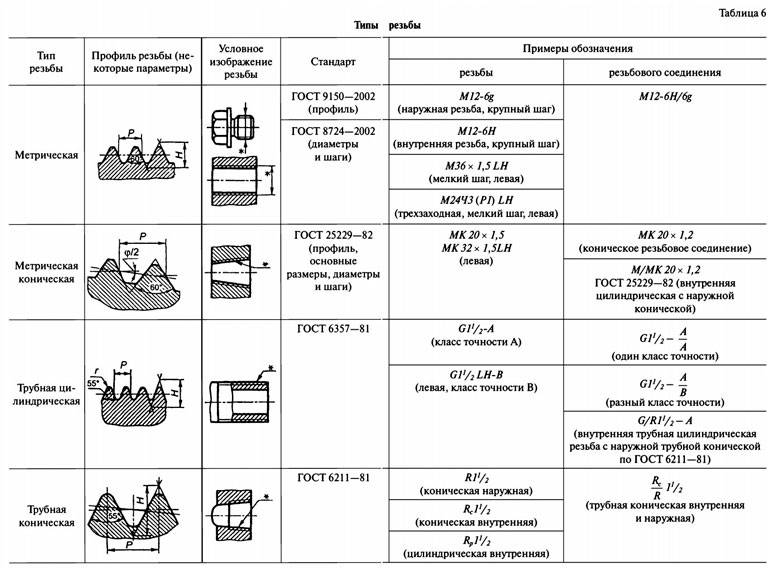

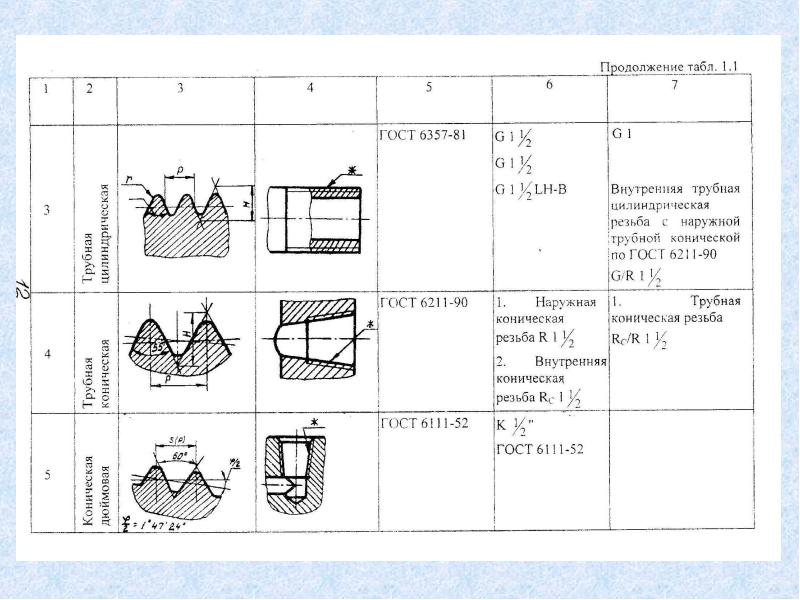

Приведенным выше госстандартом ГОСТ 6357-81 установлены следующие обозначения трубных дюймовых резьб:
- наименование: литера G для цилиндрических и R (обозначение по ГОСТ 6211) для конусных;
- размеры в дюймах;
- обозначение направления резьбовой нити, левое дополняют литерами LH;
- класс точности: А или В;
- длина свинчивания в миллиметрах.
Пример G 1 1/4 LH — А – 36.
Условное обозначение конусных видов по ГОСТ 6111-52 включает в себя их название (литера К) и типоразмер в дюймах, к примеру: К 1 1/4.
Рис. 9 Параметры конической 60° NPT-резьбы
Нарезка трубной резьбы своими руками
В промышленной сфере резьбовую насечку получают методами нарезания лезвиями, резцами, накатывания роликами, выдавливания прессами с шаблонами, вырезания абразивными кругами, химическим или электрохимическим вытравливанием.
Понятно, что все перечисленные технологии неприемлемы для использования в бытовых условиях, и единственным эффективным методом нарезания резьб остается использование плашек и метчиков.
В настоящее время для нарезки резьбы на трубах в бытовых условиях широко используют клуппы — ручные или механические приспособления со сменными резьбонарезными головками. По принципу действия они напоминают плашки советских времен, в которых оправку с резьбовой головкой поворачивали двумя ручками.
Современный ручной клупп имеет одну мощную рукоятку с трещоткой, прикрепленную к отправке, и оснащается комплектом сменных головок. Их стандартные дюймовые типоразмеры 1/4”, 3/8”, 1 2”, 3/4”, 1”, 1 1/4”.
Рис. 10 Ручные клуппы и их комплектация
Технически процесс получения резьбовой насечки при помощи ручного клуппа состоит из следующей последовательности операций:
- Фиксируют трубный отрезок в тисках или прижимают его к какой-либо поверхности на стене или полу, подкладывая под деталь твердый предмет.
- Снимают наружную фаску на торце трубы, используя болгарку с кругом по металлу, наждачную бумагу, напильник.
- Готовят к работе клупп, вставляя в него головку нужного диаметра.
- Покрывают машинным маслом или иной жидкой смазкой участок трубы в зоне проведения работ, а также резаки. Чтобы исключить налипание стружки во время проведения работ, лучше использовать для этих целей специальный спрей.
- Приступают к нарезке, прижимая головку клуппа к торцу и стараясь выдержать строго перпендикулярное положение инструмента относительно оси обрабатываемой детали.
- Медленно вращают головку, совмещая поступательное и возвратное движения, направление вращения задают переключателем на трещотке.
- Периодически извлекают инструмент и очищают его резцы и трубную оболочку от образовавшейся стружки.
- По окончании работ чистят и разбирают инструмент, проверяют качество нити накручиванием на нее подходящих фасонных деталей (муфт).
Рис. 11 Основные операции по нанесению резьбовой насечки ручным клуппом
Резьба трубная цилиндрическая находит широкое применение и является основным видом при резьбовых соединениях трубопроводных магистралей, подключения к ним арматуры и различного типа оборудования. Если рядовой потребитель собирает металлический трубопровод или конструкцию из труб для каких-либо целей без сваривания, у него имеется возможность приобрести готовые водогазопроводные трубы с уже нарезанной резьбой или нанести аналогичную резьбовую насечку самостоятельно при помощи клуппа.
Типы трубной резьбы — Mega Depot
Важно определить несколько конкретных вариантов трубной резьбы, которые вам требуются в зависимости от оборудования, работают идеально. Пневматические цилиндры, клапаны и блоки подготовки воздуха являются пневматическими компонентами, требующими особого внимания. типы трубной резьбы, которые необходимо оснастить. Например, пневматическое оборудование должно быть оснащено NPT, Трубная резьба PT или G. Выбор правильного типа трубной резьбы обеспечит вам надлежащую производительность вашего оборудование.
Трубная резьба на первый взгляд может показаться похожей. Однако, если вы присмотритесь, то заметите несколько
различия между ними. Например, несколько трубных резьб могут отличаться друг от друга формой, типом
угла или шага резьбы. В статье приведены несколько типов наиболее распространенных трубных резьб, в том числе NPT/NPTF,
BSPP (или G), BSPT, PT, метрическая система (M) и SAE. Вам понадобятся всего два простых инструмента: штангенциркуль и измеритель шага.
Суппорт это полезный инструмент, который определяет внешний диаметр наружной резьбы и внутренний диаметр женская нить. Однако применение штангенциркуля обеспечит наиболее точные измерения, если вы если у вас его нет, вы можете использовать прямую стальную линейку. Тем не менее, вы можете использовать инновационный цифровой штангенциркуль для облегчения работы.
Шагомер Измеритель шага – это
инструмент, который помогает определить резьбу трубы на дюйм. Этот инструмент определяет расстояние
между витками для метрической трубной резьбы.
Трубная резьба может быть наружной или внутренней, и это легко понять. Мужской означает, что нить находится снаружи фитинга, он выглядит как болт. Внутренняя резьба выглядит как гайка и находится на внутри арматуры.
Другой аспект, который вы должны знать, это поле. Шаг резьбы — это расстояние между витками. Чтобы его определить, вы следует использовать калибровочный инструмент или штангенциркуль, чтобы определить расстояние между резьбами в соответствии с длиной резьбы. примерка. Метрические резьбы идентифицируются по миллиметровому расстоянию между ними, в то время как другой шаг резьбы резьба определяется количеством нитей на дюйм. Например, расстояние между потоками равно 1 миллиметра, поэтому шаг равен 1 миллиметру.
Типы цилиндрической резьбы: ● UN/UNF (SAE) ● БСПП ● метрическая параллельная | Пример с цилиндрической резьбой |
Типы конической резьбы: ● NPT/NPTF (американская труба) ● BSPT (Британская труба) ● метрическая коническая | Пример конической резьбы |
Применить штангенциркуль для определения наружного диаметра наружной резьбы и внутреннего диаметра внутренней резьбы
нить. Обратите внимание, что небольшие различия между измерениями и таблицами размеров связаны с различной резьбой.
производители.
Конструкция каждой резьбы может быть конической или параллельной. Существует две основные классификации трубной резьбы: параллельные и конусообразные. Параллельная резьба – это тип, в котором диаметр имеет ту же длину, что и резьба. коническая резьба имеет большую длину диаметра, чем длина инструмента.
Боковой угол и конический угол являются единственными типами уголков, также создаются винты с конической конструкцией. с углом конусности. Угол фланга относится к углу между флангом и поперечной линией к ось резьбы. Конусный угол — это угол между конусом и центральной осью трубы.
Как определить трубную резьбу? Возьмите информацию, которую вы недавно узнали, и выберите правильную трубную резьбу в соответствии с Номинальным
Таблица размеров стандартной резьбы. Например, по таблице ½-14 NPT определяет трубу
резьба с номинальным внутренним диаметром ½ дюйма и 14 резьб на дюйм.
Размер | Наружный диаметр трубы | Коническая резьба | Цилиндрическая резьба | ||||||||||||
NPT | БСПТр | НПШ | НПСМ | НСТ (НГ) | БСПП | ||||||||||
Число шагов на дюйм | ТПИ | ТПИ | ОДМ (макс.) | ИДФ (мин) | ТПИ | ОДМ (макс.) | ИДФ (мин) | ТПИ | ОДМ (макс.) | ИДФ (мин) | ТПИ | ОДМ (макс.![]() | ИДФ (мин) | ||
1⁄8″ | .405 | 27,0 | 28 | 27,0 | 0,397 | 0,358 | 0,383 | 0,337 | |||||||
1⁄4″ | .540 | 18,0 | 19 | 18,0 | 0,526 | 0,468 | 0,516 | 0,450 | |||||||
3⁄8 дюйма | .![]() | 18,0 | 19 | 18,0 | 0,662 | 0,603 | 0,656 | 0,588 | |||||||
1⁄2 дюйма | .840 | 14,0 | 14 | 14,0 | 0,8248 | 0,7395 | 14,0 | 0,823 | 0,747 | 0,825 | 0,733 | ||||
3⁄4″ | 1.050 | 14,0 | 14 | 14,0 | 1.![]() | 0,9500 | 14,0 | 1,034 | 0,958 | 1.041 | 0,950 | ||||
1″ | 1,315 | 11,5 | 11 | 11,5 | 1.2951 | 1.1921 | 11,5 | 1,293 | 1.201 | 8,0 | 1,375 | 1.2246 | 11 | 1,309 | 1,193 |
1 1⁄4″ | 1,660 | 11,5 | 11 | 11,5 | 1,6399 | 1,5369 | 11,5 | 1,638 | 1,546 | 11 | 1,650 | 1,534 | |||
1 1/2 дюйма | 1.![]() | 11,5 | 11 | 11,5 | 1,8788 | 1,7758 | 11,5 | 1,877 | 1,785 | 9,0 | 1,990 | 1,8577 | 11 | 1,882 | 1,766 |
2 дюйма | 2,375 | 11,5 | 11 | 11,5 | 2,3528 | 2.2498 | 11,5 | 2,351 | 2,259 | 11 | 2,347 | 2,231 | |||
2 1/2 дюйма | 2,875 | 8,0 | 11 | 8,0 | 2,8434 | 2,6930 | 8,0 | 2,841 | 2,708 | 7,5 | 3,068 | 2.![]() | 11 | 2,960 | 2,844 |
3 дюйма | 3.500 | 8,0 | 11 | 8,0 | 3,467 | 3,334 | 6,0 | 3,623 | 3,5306 | 11 | 3,460 | 3,344 | |||
4 дюйма | 4.500 | 8,0 | 11 | 8,0 | 4,466 | 4,333 | 4,0 | 5.010 | 4.7111 | 11 | 4.450 | 4,334 | |||
4 1/2 дюйма | 4,0 | 5,760 | 5.![]() | ||||||||||||
5 дюймов | 5,563 | 8,0 | 11 | 8,0 | 5,528 | 5,395 | 4,0 | 6.260 | 5.9602 | 11 | 5.450 | 5,359 | |||
6 дюймов | 6,625 | 8,0 | 11 | 8,0 | 6,585 | 6.452 | 4,0 | 7,025 | 6.7252 | 11 | 6.450 | 6,359 | |||
8 дюймов | 8,625 | 8,0 | |||||||||||||
10 дюймов | 10.![]() | 8,0 | |||||||||||||
12 дюймов | 12.750 | 8,0 |
• ODM = наружный диаметр патрубка; • IDF = внутренний диаметр внутренней части; • TPI = количество потоков на
Дюйм; • GHT (3/4″) — 1,0625 ODM, 11-1/2 TPI; • Внутренняя резьба NPT (коническая труба) недоступна. на гайках крепления шланга.
Когда вы узнаете все детали, необходимые для определения правильной трубной резьбы, вы должны убедиться, что фитинг обеспечивает совместимое соединение. Лучшее решение для идентификации фитингов с наружной и внутренней резьбой — использовать эту таблицу.
Сокращение | Имя системы | Совместимость | Метод уплотнения |
БСПП | B британский S стандартный P ип P Араллель | вилка BSPP с вилкой BSPP | Шайба |
BSPP с внутренней резьбой и BSPP с наружной резьбой | Шайба | ||
BSPP с внутренней резьбой и BSPP с наружной резьбой | Шайба | ||
БСПТр | B британский S стандартный P ип Т аппер | штекер BSPTr с гнездом BSPTr | резьба |
штекер BSPTr с гнездом BSPP | Шайба | ||
внутренний BSPTr с наружным BSPTr BSPTr с внутренней резьбой не совместим с BSPP с наружной резьбой | резьба | ||
ШТ | Американская стандартная резьба для пожарных шлангов (национальная резьба для шлангов 1 дюйм C hemical H ose T резьба, также известная как Booster Hose Резьба) | 1-дюймовая наружная резьба NH (NST) с 1-дюймовой внутренней резьбой NH (NST) | Шайба |
1″ NH (NST) с 1″ NH (NST) | Шайба | ||
Резьба 1 дюйм используется как на шланге 3/4 дюйма, так и на шланге 1 дюйм | не совместим | ||
GHT | G арден H ось T резьба | “папа” GHT с “мама” GHT | Шайба |
внутренняя резьба GHT с наружной резьбой GHT | Шайба | ||
резьба одинакова для шлангов всех размеров | не совместим | ||
ИПС | I рон P ип S прямой T резьба | Общее название для прямой трубной резьбы см. | Шайба |
ИПТ | I рон P ип T резьба | Общее названиедля всех трубных резьб | требуется дополнительная информация |
JIC | J масло I промышленный C комитет | используется с другими сопряженными резьбами JIC | механический |
NH или NST | Соединительная резьба пожарного шланга американского стандарта ( N национальная H узкая резьба также известная как N национальная S стандарт T резьба) | вилка NH (NST) с розеткой NG (NST) | Шайба |
“мама” NH (NST) с “папа” NG (NST) Шаг резьбы и диаметры противопожарных нитей могут различаться в соответствии с местными и муниципальными нормами. не совместим с другими системами | Шайба | ||
NPT | Коническая трубная резьба по американскому стандарту ( N National P ип T апер.) | наружная резьба NPT с внутренней резьбой NPT | резьба |
наружная резьба NPT с внутренней резьбой NPTF | резьба | ||
наружная резьба NPT с внутренней резьбой NPSM | Шайба | ||
наружная резьба NPT с внутренней резьбой NPSH | Шайба | ||
внутренняя резьба NPT с наружной резьбой NPT | резьба | ||
внутренняя резьба NPT с наружной резьбой NPTF внутренняя резьба NPT несовместима с наружной резьбой NPSM или наружной резьбой NPSH | резьба | ||
НПТФ | Коническая трубная резьба по американскому стандарту ( N National P ип T аперед) | наружная резьба NPTF с внутренней резьбой NPTF | резьба |
наружная резьба NPTF с внутренней резьбой NPT | резьба | ||
наружная резьба NPTF с внутренней резьбой NPSM | Шайба | ||
наружная резьба NPTF с внутренней резьбой NPSH | Шайба | ||
внутренняя резьба NPTF с наружной резьбой NPTF | резьба | ||
внутренняя резьба NPTF с наружной резьбой NPT | резьба | ||
внутренняя резьба NPTF с наружной резьбой NPSM или NPSH NPTF с резьбой NPTF не требуют герметика при первом использовании, после этого герметик требуется | не совместим | ||
НПШ | Прямая труба американского стандарта для шланговых муфт ( N национальная P ipe S прямая H ose) | наружный NPSH с внутренним NPSH | Шайба |
внутренний NPSH с наружным NPSH | Шайба | ||
внутренняя резьба NPSH с наружной резьбой NPT | Шайба | ||
внутренний NPSH с наружной резьбой NPTF | Шайба | ||
внутренний NPSH с наружной резьбой NPSM | Шайба | ||
НПСМ | Прямые механические соединения американского стандарта ( N National P ipe S прямой M механический) | штекер NPSM с гнездом NPSM | Уплотнение может быть как механическим, так и шайбовым.![]() |
наружная резьба NPSM с внутренней резьбой NPSH | |||
NPSM с внутренней резьбой и NPSM с наружной резьбой | |||
наружная резьба NPSM с внутренней резьбой NPT | |||
NPSM с наружной резьбой и NPTF с внутренней резьбой | |||
СИФТ | S прямая I рон P ipe T витая | Общее названиедля прямой трубной резьбы | Шайба |
ТИПТ | T пер. I рон P ipe T нить | Общее названиедля конической трубной резьбы | резьба |
NYFD | NYFD Пожарная служба | прямая резьба, используемая в Нью-Йорке | Шайба |
Чикаго | Чикаго Пожарная служба | Прямая резьба, используемая в Чикаго | Шайба |
Каждый рабочий знает, что это понимать и уметь определять каждый тип резьбы. Наиболее распространенные виды
резьбы применяются в сантехнической промышленности: UN/UNF.
с параллельной унифицированной резьбой (UN) представляют собой типы трубной резьбы, применяемые в водопроводных системах в США, Канада и Великобритания. UN можно классифицировать по количеству витков резьбы на дюйм. Например, трубная резьба. определяется, поскольку UNF имеет ту же длину, что и UNC, и единственная разница заключается в большем количестве витков на дюйм. Более того, UNEF похож на UNF, но имеет большее количество витков на дюйм для каждого размера фитинга.
Также существует 6 типов трубной резьбы, которые вы должны различать между собой и их функциями. Когда ты определились с типом необходимого вам устройства, необходимо правильно его закрепить для корректной работы.
Вопросы и ответы
Типы и обозначения трубной резьбы
Опубликовано с разрешения компании Colder Products
Обзор
Различные типы резьбы используются для крепления и гидравлических систем. Особую озабоченность вызывают соединения пластика с металлом с конической/параллельной резьбой в гидравлических контурах. Обсуждение и рекомендации предоставляются для повышения осведомленности о различных типах потоков и о том, как они используются.
Evolution
В девятнадцатом веке для гидравлических и пневматических контуров, а также для крепежных элементов требовалось множество различных типов резьбы. В результате производители начали разрабатывать свои собственные системы крепления. Это привело к проблемам с совместимостью. Английский инженер-механик и изобретатель сэр Джозеф Уитворт разработал единую систему резьбы в 1841 году для решения проблемы несовместимости. Форма резьбы Витворта основана на угле резьбы 55 градусов с закругленными основаниями и гребнями.
В Америке Уильям Селлерс установил стандарт для гаек, болтов и винтов, который в 1864 году стал Национальной трубной конической резьбой (NPT). Его угол резьбы 60 градусов, обычно используемый ранними американскими часовщиками, способствовал американской промышленной революции. Эти формы резьбы позже стали американским национальным стандартом.
В качестве соединительной резьбы для труб была выбрана форма резьбы Витворта, которая была выполнена самоуплотняющейся путем нарезания хотя бы одной из резьб на конус. Это стало известно как британская стандартная трубная резьба (BSP Taper или BSP Parallel thread). Резьба Уитворта в настоящее время используется во всем мире в качестве стандартной резьбы для соединения труб из низкоуглеродистой стали.
Наиболее известным и наиболее широко используемым соединением, в котором трубная резьба обеспечивает как механическое соединение, так и гидравлическое уплотнение, является коническая резьба American National Pipe Tapered Thread или NPT. NPT имеет коническую наружную и внутреннюю резьбу, которые герметизируются лентой из ПТФЭ или герметиком.
Трубная резьба, используемая в гидравлических контурах, может быть разделена на два типа:
- а) Соединительная резьба – это трубная резьба для соединений, герметичных за счет уплотнения на резьбе, имеющая коническую наружную и параллельную или коническую внутреннюю резьбу.
Герметизирующий эффект улучшается за счет использования герметика.
- б) Крепежная резьба – трубная резьба, на резьбе которой не выполнены герметичные соединения. Обе резьбы параллельны, а уплотнение обеспечивается прижатием мягкого материала к внешней резьбе или плоской прокладкой.
Размеры
Размеры трубной резьбы основаны на внутреннем диаметре (ID) или расходе. Например, «1/2–14 NPT» обозначает трубную резьбу с номинальным внутренним диаметром 1/2 дюйма и числом витков резьбы 14 на дюйм, выполненную в соответствии со стандартом NPT. Если добавлено «LH», труба имеет левую резьбу. Наиболее распространенные глобальные формы трубной резьбы:
NPT | Трубная коническая резьба по американскому стандарту |
НПСК | Прямая трубная резьба американского стандарта |
НПТР | Коническая трубная резьба по американскому стандарту |
НПСМ | Американский стандарт, прямая механическая трубная резьба |
NPSL | Трубная резьба с прямой контргайкой по американскому стандарту |
НПТФ | Коническая трубная резьба по американскому стандарту (Dryseal) |
БСПП | Параллельная трубная резьба Британского стандарта |
БСПТ | Коническая трубная резьба Британского стандарта |
Литые пластмассовые резьбовые формы производятся в соответствии со стандартами ANSI B2. 1 и SAE J476.
Слово «коническая» в некоторых из приведенных выше названий указывает на большую разницу между резьбой многих труб и резьбой на болтах и винтах. Многие трубные резьбы должны образовывать не только механическое соединение, но и герметичное гидравлическое уплотнение. Это достигается за счет того, что форма конической резьбы охватываемой части соответствует форме резьбы внутренней конической резьбы, а также с помощью трубного герметика для заполнения любых пустот между двумя резьбами, которые могут вызвать спиральную утечку. Основания нитей не на цилиндре, а на конусе; они сужаются. Конусность составляет 1/16 дюйма на дюйм, что соответствует 3/4 дюйма на фут.
Из-за конусности трубная резьба может ввинчиваться в фитинг только на определенное расстояние, прежде чем он заклинит. Стандарт определяет это расстояние как длину ручного тугого зацепления, расстояние, на которое трубная резьба может быть закручена вручную. Также указывается еще одно расстояние – эффективная резьба, это длина резьбы, которая делает уплотнение на обычной резьбе на трубе с механической обработкой. Для рабочих вместо этих расстояний удобнее знать, сколько оборотов сделать руками, а сколько ключом. Простое эмпирическое правило для установки конической трубной резьбы, как металлической, так и пластиковой, заключается в затягивании от руки плюс один-два оборота гаечным ключом. Значения крутящего момента при установке могут быть определены для каждого применения, но из-за различий, связанных с соединениями труб, таких как разные материалы наружной и внутренней резьбы, типы используемых уплотнений и внутренние различия в толщине стенки изделия, стандартные характеристики крутящего момента не могут быть применимы в целом.
В этой таблице указаны расстояния и количество витков, предусмотренные стандартом. Допускается допуск плюс или минус один оборот, и на практике резьбу часто обычно нарезают короче, чем указано в стандарте. Все размеры указаны в дюймах.
Наружная резьба конической трубы по американскому стандарту
Номинальный размер | Фактический внешний диаметр | Количество витков на дюйм | Длина зацепления (затягивается вручную) | Длина эффективной резьбы |
1/8 | 0,407 | 27 | 0,124 ≈ 3,3 оборота | 0,260 |
1⁄4 | 0,546 | 18 | 0,172 ≈ 3,1 витка | 0,401 |
3/8 | 0,681 | 18 | 0,184 ≈ 3,3 оборота | 0,408 |
1/2 | 0,850 | 14 | 0,248 ≈ 3,4 оборота | 0,534 |
3/4 | 1,060 | 14 | 0,267 ≈ 3,7 оборота | 0,546 |
1 | 1,327 | 11,5 | 0,313 ≈ 3,6 оборота | 0,682 |
Конические/параллельные резьбовые соединения
Несмотря на стандарты, созданные для обеспечения единообразия фитингов, коническая трубная резьба является неточной, и в процессе эксплуатации и ремонта резьба может быть повреждена и подвержена протечкам. В области, где встречаются вершина и основание резьбы, может образовываться спиральный путь утечки, который не устранит никакое затягивание.
Герметичное соединение достигается за счет сжатия резьбы в результате затяжки. Это сжатие и уплотнение происходит в первые несколько витков внутренней резьбы. Когда происходит выкручивание, материал как наружной, так и внутренней резьбы деформируется друг в друга. Это обеспечивает полный контакт резьбы, что сводит к минимуму спиральные утечки. Различия между формами резьбы, полученной литьем под давлением, и обработанной металлической резьбой могут возникать из-за различных производственных процессов.
Трубная резьба изначально была разработана в виде обработанной резьбы. При использовании термопластов и литья пластмасс под давлением при изготовлении резьбовых форм для пластиковых труб усадка пресс-формы и усадка пластика затрудняют обеспечение герметичности соединений. По этой причине рекомендуется использовать герметик на основе ПТФЭ для резьбы всех пластиковых труб. Наиболее распространенной формой герметика является лента из ПТФЭ, намотанная на 2–3 витка вокруг наружной резьбы перед сборкой. Жидкие герметики на основе ПТФЭ также успешно используются для обеспечения герметичности. Всегда важно соблюдать осторожность при нанесении герметиков, чтобы избежать попадания материала герметика в канал системы.
В следующих разделах показаны примеры использования различных потоков и проблемы, которые могут возникнуть при попытке создать соединение без утечек.
Когда коническая наружная резьба BSPT затягивается в прямую внутреннюю резьбу (BSPP), уплотнение может быть выполнено только у основания гнезда с внутренней резьбой с 1 или 2 витками резьбы. См. рис. 1. Герметичность нарушена из-за отсутствия контроля формы резьбы в спецификациях BSP. Различия в гребнях и корнях могут вызвать несоответствие резьбы и создать спиральную утечку. Для герметизации этой комбинации требуется резьбовой герметик.
Использование как наружной, так и внутренней конической резьбы BSPT дает больше шансов на герметичность, поскольку теперь вы совмещаете конусность наружной и внутренней резьбы. См. рис. 2 . Это дает большему количеству резьбы возможность герметизации от спиральной утечки. Контроль гребня и корня по-прежнему отсутствует, но с герметиком для резьбы было бы легче выполнить герметичное соединение.
Ряд вариантов резьбы NPT был введен для решения проблемы спиральной утечки и известен как резьба Dryseal (см. стандарт SAE J476). Наиболее известным является NPTF (F для топлива). При такой конструкции резьбы на гребнях и впадинах как охватываемой, так и охватывающей резьбы предусмотрены элементы управления, чтобы убедиться, что гребень раздавливает или смещает материал в основание сопрягаемой резьбы. Посадка с натягом между вершиной одной резьбы и основанием другой, а также совмещение боковых сторон резьбы герметизирует спиральную утечку.
Разновидностью резьбы Dryseal является NPSF (National Pipe Straight Fuel). Он используется для внутренней резьбы, и в него можно ввинтить наружную резьбу NPTF, чтобы обеспечить удовлетворительное механическое соединение и гидравлическое уплотнение. Сочетание параллельной и конической резьбы не считается идеальным, но широко используется. В высококачественных пластиковых быстроразъемных соединениях обычно используется резьба NPT.
Еще одна коническая резьба — конусная трубная резьба Британского стандарта, или BSP, на которую распространяется Британский стандарт 21. Резьба BSP обычно используется для трубопроводов низкого давления, но не рекомендуется для гидравлических систем среднего и высокого давления. В этой форме используется резьба Уитворта с углом 55° и конусностью 1 к 16. Он не взаимозаменяем с американской резьбой NPT, хотя размеры 1/2 дюйма и 3/4 дюйма имеют 14 витков резьбы на дюйм.
Проблемы возникают при нарезании резьбы с наружной резьбой NPT в форму с внутренней прямой резьбой BSP. Размеры 1/16″, 1/8″, 1/4″ и 3/8″ имеют разный шаг, что приводит к смещению резьбы. Боковые углы резьбы также различаются между NPT и BSP. NPT имеет резьбу 60°, а BSP имеет резьбу 55°.
Размеры 1/2″ и 3/4″ в NPT и BSP имеют 14 витков резьбы на дюйм, и NPT довольно хорошо входит в зацепление с BSP.
Хотя эти резьбы имеют одинаковый шаг и хорошо входят в зацепление, все еще существуют проблемы с формой резьбы. Углы резьбы, а также допуски на вершину и впадину могут быть различными, что приведет к спиральной утечке, как показано на рис. 9.0047 рисунок 7 . Эти резьбы можно эффективно использовать вместе, если использовать соответствующий резьбовой герметик.
Многие проблемы возникают, когда пластмассовые быстроразъемные соединения с соответствующей формой трубной резьбы, отлитой под давлением, вставляются в гидравлические системы с металлическими трубами. Несоблюдение осторожности может привести к протечкам и поломке пластиковой резьбы. При расследовании разрушения соединения металл-пластиковая труба необходимо учитывать два фактора: химическое воздействие и чрезмерную затяжку.
При использовании неподходящих резьбовых герметиков может произойти химическое воздействие. Герметизация резьбы — это попытка перекрыть спиральный путь утечки, возникающий, когда гребни и впадины резьбовых форм не совпадают. При герметизации пластиковых резьбовых форм следует избегать использования анаэробных резьбовых герметиков. Эти герметики содержат химические вещества, которые могут повредить пластик. Использование герметика для трубной резьбы на основе ПТФЭ является лучшим выбором для пластиковой резьбы.
Чрезмерная затяжка любой пластиковой трубной резьбы отрицательно влияет на функцию соединения. Основное различие между пластмассами и металлами заключается в поведении полимеров. Пластиковые детали, изготовленные методом литья под давлением, продолжают деформироваться, если они находятся под постоянной нагрузкой, т.е. слизняк. Ползучесть – это продолжающееся удлинение или деформация пластиковой детали под действием постоянной нагрузки. Как правило, пластиковый материал в форме пластиковой трубной резьбы, полученной литьем под давлением, будет проскальзывать из-за чрезмерного затягивания в конический порт с внутренней резьбой. Деформация внутренних элементов детали может привести к поломке детали.
Стандартные формы трубной резьбы Компания Colder Products производит
NPT (National Pipe Taper) Размеры: | BSPT (британский стандартный конус трубы) Размеры: |
1/16 – 27NPT | |
1/8 – 27NPT | 1/8 – 28BSPT |
1/4 – 18NPT | 1/4 – 19BSPT |
3/8 – 18NPT | 3/8 – 19BSPT |
1/2 – 14NPT | 1/2 – 14BSPT |
3/4 – 14NPT | 3/4 – 14BSPT |
1 – 11-1/2 NPT |
Последнее обновление: 15.10.18
Основы трубной резьбы | Г. Л. Хьюетт
Автор: GL Huyett Отдел маркетинга от 22.02.2021 с 0 комментариями
Ниже приводится подробное руководство по резьбе и ее конструкции. Наше руководство по резьбе подробно объясняет: как читать описание резьбы, разницу между конической и цилиндрической резьбой, распространенные формы резьбы и многое другое. Мы надеемся, что эта информация поможет вам выбрать лучшую пресс-масленку для вашего применения.
Обозначение
Фитинг h2644 классифицируется как резьба 1/8″‑27 PTF Special Extra Short. Это описание можно разбить на три отдельных сегмента, чтобы лучше понять его компоненты: размер резьбы, шаг резьбы и резьба. серия
Понимание описания резьбы поможет вам выбрать наилучшую пресс-масленку для вашего применения.
Коническая и параллельная
- Коническая резьба начинается на хвостовике и сужается к концу фитинга и сопрягается с коническими или параллельными резьбовыми отверстиями.
- Параллельная резьба прямая от хвостовика до конца фитинга. Параллельная резьба сопрягается с параллельными резьбовыми отверстиями и садится на буртик, как винт, обеспечивая постоянную высоту установки.
Self-Seal в сравнении с герметиком
- Самоуплотняющаяся трубная резьба предназначена для герметизации герметичных соединений без использования герметика.
- И наоборот, резьба параллельного типа требует использования герметика для создания герметичного уплотнения. Герметик действует как связующее вещество между основным материалом и самой деталью.
К сожалению, обозначения размеров трубной резьбы не имеют никакого отношения к размеру детали из-за того, как в начале 20-го века была задумана калибровка труб. Используйте приведенную ниже диаграмму для справки и см. остальную часть этого блога для получения дополнительных пояснений.
Из-за разных размеров браузеров изображение ниже может не соответствовать вашему размеру. Проверьте измерение диаметра, чтобы убедиться в этом.
Условия резьбы
- Усечение – Материал, удаленный из теоретического треугольника V-образной резьбы формы резьбы.
- Гребень – Высшая точка резьбы напротив корня.
- Корень – Нижняя точка нити, противоположная гребню.
- Боковая часть – Часть резьбы, соединяющая основание и вершину резьбы.
- Угол – Угол между соседними сторонами резьбы.
Шаг резьбы
- При описании шага резьбы в имперских и британских стандартах указывается число резьб на дюйм. Метрические стандарты определяют шаг резьбы в миллиметрах.
- Количество витков на дюйм — количество полных витков резьбы на фитинге ровно в один дюйм.
- Метрическая – расстояние от одной нити до другой, измеренное от соответствующих точек.
Обозначение британской резьбы
(Количество резьб на дюйм)
Чтобы рассчитать шаг резьбы британского (британского) фитинга, возьмите количество витков резьбы на 1 дюйм и разделите 1 на это число.
Пример: Обозначение резьбы 1/8″-27 содержит 27 витков резьбы в одном дюйме.
1 разделить на 27 равно 0,037″
Метрическая резьба
(грубая и мелкая)
Шаг резьбы на метрическом фитинге называется в описании.
Например, фитинг M8 X 1,0 имеет шаг резьбы 1,0 мм.
Число резьб на дюйм не относится к метрическим фитингам.
Это подробное руководство по резьбе и ее конструкции. Если у вас возникнут дополнительные вопросы, свяжитесь с нашей командой инженеров по адресу [email protected].
СТАНДАРТ SAE
Резьба SAE‑LT — это обычная коническая резьба, которая используется в основном в пресс-масленках. Эта форма резьбы является модификацией стандартной резьбы 1/4″-28 UNF и предназначена для ввинчивания в параллельное отверстие 1/4″-28 UNF-3B с максимальным внутренним диаметром 0,215″ при минимальной высоте резьбы 75%. Этот тип резьбы герметизирует тяжелые смазочные материалы без помощи резьбового герметика.0003
Резьбы SAE‑LT часто называют «конической резьбой».
SAE‑LT
Общество автомобильных инженеров
- Коническая резьба
- Самоуплотняющийся
- 1/4″‑28 SAE‑LT — наиболее распространенный размер резьбы в автомобильной промышленности. Эти фитинги также используются в промышленных машинах и многих других стандартных устройствах.
Накатка резьбы по SAE
Общество автомобильных инженеров
- Коническая резьба
- Самоуплотняющийся
- Резьбонарезные резьбы имеют больший угол резьбы и закалены, что позволяет устанавливать их в ненарезанное отверстие без деформации. Стандартные фитинги SAE-LT и PTF можно использовать для замены резьбового фитинга.
АМЕРИКАНСКИЙ СТАНДАРТ
Резьба по Американскому стандарту была принята Американской ассоциацией стандартов (ASA) в 1921 году. В отличие от многих других размеров резьбы, размеры резьбы по Американскому стандарту сбивают с толку тем фактом, что обозначение резьбы основано на номинальных размерах труб и не относится к в любом физическом измерении. Например, фитинг 1/4″-18 NPTF не имеет внутреннего или внешнего диаметра 1/4″. Это связано с тем, что в первые дни производства трубы (которые измерялись по внутреннему диаметру) делались намного толще, чем сегодня, в результате чего трубы диаметром 1/4 дюйма больше не имеют диаметра 1/4 дюйма. Физические размеры внешней резьбы остались без изменений и сохранили свои старые обозначения резьбы 1/4 дюйма. Эти резьбы обозначаются номинальным внутренним размером трубы, за которым следует номер резьбы, т. е. 1/4 дюйма-18. ПОЛНАЯ РЕЗЬБА
НПТФ А.К.А. PTF
Трубная резьба по американскому стандарту
- Коническая резьба
- Самоуплотняющийся
- Эти резьбовые соединения для сухого уплотнения специально разработаны для создания герметичного уплотнения без использования резьбового герметика. Уплотнение создается за счет контроля усечения на гребне и впадине резьбы формы NPT, чтобы обеспечить посадку с натягом, перекрывая путь и предотвращая спиральную утечку.
Ниже приведены четыре основных варианта резьбы NPTF.
NPT
Трубная резьба по американскому стандарту
- Коническая резьба
- Рекомендуется резьбовой герметик Резьба
- National Pipe предназначена для ввинчивания друг в друга. В большинстве случаев при сборке не будет помех между основанием и вершиной резьбы.
- Примечание. Не все резьбы по американскому стандарту имеют нормальную трубную резьбу.
NPSM
Трубная резьба по американскому стандарту
- Параллельная резьба
- Рекомендуется резьбовой герметик
- Хотя прямая (параллельная) механическая резьба National Pipe не является резьбой типа «сухое уплотнение», она обеспечивает герметичность при соединении с фитингом с наружной резьбой NPTF.
ВАРИАНТЫ ПРОФИЛЯ РЕЗЬБЫ NPTF
PTF-SAE Короткая: Идентична резьбе NPTF, но длина резьбы уменьшена за счет исключения одной полной резьбы с малого конца наружной резьбы или большого конца внутренней резьбы. – МИНУС 1 РЕЗЬБА
PTF-Special Short: Идентично PTF-SAE с короткой резьбой, но с одним витком, удаленным с большого конца наружной резьбы или малого конца внутренней резьбы. – РЕЗЬБА МИНУС 1
PTF-Special Extra Short: Идентичен короткой резьбе PTF-SAE, но с двумя витками, удаленными с большого конца наружной резьбы или малого конца внутренней резьбы. – MINUS 1 РЕЗЬБА
UNIFIED NATIONAL
В 1949 г. Американский национальный стандарт (ANS) устарел и был заменен унифицированным национальным стандартом (UNS) с целью повышения взаимозаменяемости американских, канадских и британских резьб. Были предприняты все усилия для того, чтобы резьба, изготовленная в соответствии с новым стандартом UNS, соответствовала резьбе, изготовленной в соответствии с устаревшим стандартом ANS. Производителям было дано указание обновить все существующие чертежи, чтобы они соответствовали новому стандарту. Обычно все еще можно увидеть ссылки на типы потоков ANS. Эти резьбы обозначаются диаметром резьбы, за которым следует номер резьбы, т. е. 1/4″-28.
ВАРИАНТЫ ПРОФИЛЯ РЕЗЬБЫ NPTF
UNS: Унифицированная национальная резьба специального диаметра представляет собой зонтичную форму резьбы, которая охватывает те формы резьбы, которые существовали в соответствии со стандартом ANS, но не подпадают ни под одну другую категорию.
Коническая резьба “NS”: Коническая резьба NS представляет собой уникальную тонкую резьбу, разработанную специально для пневматических систем подачи смазки.
UNF
Унифицированная национальная мелкая резьба
- Параллельная резьба
- Рекомендуется резьбовой герметик Резьба
- Unified National Fine представляет собой распространенный тип механической резьбы, используемый в США для винтов и болтов.
UNEF
Unified National Extra Fine Thread
- Параллельная резьба
- Рекомендуется резьбовой герметик Резьба
- Unified National Extra Fine представляет собой распространенный тип механической резьбы, аналогичный UNF, но с меньшим числом нитей.
UNC
Унифицированная национальная грубая резьба
- Параллельная резьба
- Рекомендуется резьбовой герметик
- Unified National Coarse thread — это обычная механическая грубая резьба.
ЗАРУБЕЖНЫЙ СТАНДАРТ
Многие стандарты на резьбу существуют за пределами США. Наиболее распространенные из них подробно описаны ниже. Метрическая резьба обозначается буквой M (для стандартной резьбы) или S (для нарезной резьбы), которые предшествуют делительному диаметру, за которым следует шаг резьбы (мм), т. е. M8x1,5 или S6x1,0. Традиционно, если шаг резьбы не указан, считается, что он равен 1,0. Британская резьба обозначается номинальным внутренним размером трубы, за которым следует шаг резьбы (tpi), т.е. 1/4″-29..
ВАРИАНТЫ ПРОФИЛЯ РЕЗЬБЫ BRITISH
BSPT: Трубная коническая резьба Британского стандарта представляет собой коническую наружную резьбу формы Уитворта. Женские резьбы обычно параллельны.
BSF: Британский стандарт Мелкая резьба представляет собой параллельную резьбу формы Витворта.
BSPP/BSPF: Трубная параллельная резьба Британского стандарта или Трубная крепежная резьба Британского стандарта представляет собой крупную резьбу в форме Витворта с параллельным профилем резьбы.
Немецкий: То, что часто называют немецкими нитями, на самом деле является немецким обозначением британских грубых нитей.
Метрическая система ISO
Трубная резьба иностранного стандарта
- Коническая резьба
- Рекомендуется резьбовой герметик Метрическая резьба ISO
- была одним из первых международных стандартов, согласованных при создании Международной организации по стандартизации в 1947 году.
Метрическая резьба накатная
Трубная резьба по иностранным стандартам
- Коническая резьба
- Самоуплотняющийся 9Метрическая резьба для накатывания резьбы 1273 по своим характеристикам аналогична американской резьбе для накатки, но метрическая резьба имеет гораздо более широкий угол резьбы 105°.
