Виды сварочного оборудования – Какие бывают сварочные аппараты? Виды и принцип работы

alexxlab | 18.12.2019 | 0 | Разное

Содержание

Какие бывают сварочные аппараты: описание видов, функционал

Сборка металлических конструкций с помощью сварочного оборудования во многих случаях предпочтительнее метода фиксации посредством крепежных элементов. Взаимопроникновение расплавленного металла дает прочное соединение.

Монтаж с использованием заклепок, болтов, специальных механизмов уместен при необходимости обеспечить замену детали, при ремонте, регламентных работах. Информация о том, какие бывают сварочные аппараты, в чем особенности их эксплуатации, поможет сделать правильный выбор при покупке.

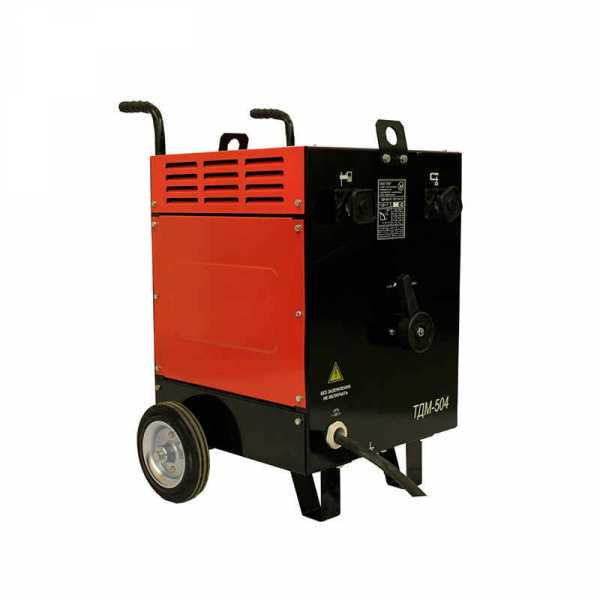

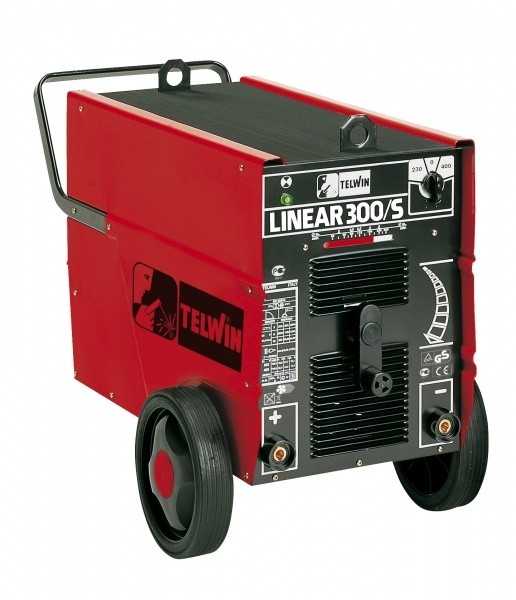

Трансформаторы

Принцип работы основан на понижении входящего напряжения до уровня, необходимого для создания устойчивой дуги. Трансформатор, основная деталь оборудования, имеет две обмотки: первичную и вторичную. Какие бывают сварочные аппараты этого типа?

Напряжение регулируется двумя способами. Первый — это амплитудный метод, когда обмотки смещаются относительно друг друга физически. Делается это с помощью специального механизма.

Самое простое решение заключается в разделении обмотки на несколько частей, подключая/отключая которые добиваются нужного напряжения. Второй — фазное регулирование, которое обеспечивают тиристоры. Более производительный способ, дающий возможность регулировать ток по многим характеристикам.

Выпрямители

Эта категория является эволюционным развитием трансформаторного оборудования. В схеме аппарата есть диодный блок, преобразующий переменный ток в постоянный. Создаются более благоприятные условия для поддержания дуги. Она более устойчива, ровная.

Наблюдается заметное снижение разбрызгивания металла. В работе можно использовать любые типы электродов. Выпрямитель более универсален по сравнению с трансформаторным аналогом. Возможна работа не только с черными, но и с цветными металлами. Меняя полярность получают иные характеристики аппарата, например, для сварки алюминия.

Хорошее качество швов, доступная цена, надежность оборудования делают его популярным среди профессионалов и домашних мастеров. К минусам можно отнести немалый вес аппарата, необходимость иметь навыки работы с ним и сильное влияние на подающую сеть в которой отмечаются скачки напряжения.

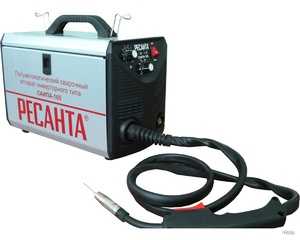

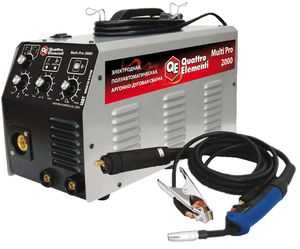

Полуавтоматы

Стабильно увеличивающаяся по количеству проданных аппаратов категория. Принцип работы основан на особенностях поведения металла в среде защитного газа. Традиционного электрода при этом нет.

Его роль играет проволока, которая может быть обычной или флюсовой, с добавкой веществ улучшающих качество сварки. В качестве среды используется аргон, углекислый газ. Принято делить оборудование на следующие группы:

  • аппарат с принудительной подачей газа;
  • оборудование с возможностью отключения подачи газа;
  • аппарат без газа, который работает только с флюсовыми электродами, создающими с процессе работы защитный слой над местом сварки.

Полуавтоматы широко используются в домашнем хозяйстве, на крупных предприятиях, станциях технического обслуживания автомобилей. Тонкая регулировка позволяет сваривать металл толщиной менее 1 мм с хорошим качеством.

Эксплуатация аппарата требует знаний, но необходимости иметь устойчивые навыки управление дугой, как в работе с трансформатором нет. Нужно четко следовать рекомендациям инструкции и советам специалистов.

Инверторы

Наиболее динамично развивающаяся категория. Привлекает простота использования. Производители предлагают оборудование инверторного типа с оптимальными пользовательскими характеристиками. Время обучения для успешного пользования минимально.

Сам сварочный аппарат небольшой, относительно легкий и сегодня его можно купить по ценам сравнимым с аналогами, работающими по иному принципу, хотя разница с цене есть, но не такая значительная, какая была на первые образы оборудования этого класса. Конфигурация инвертора следующая:

  • трансформатор;
  • электронная схема;

Аппарат инверторного типа мобилен. Высокое КПД и минимальное потребление энергии делают возможным подключение его к бытовой сети. Популярность оборудования стала возможной после того, как производители технологически устранили недостатки, характерные для первых моделей оборудования.

Сегодня инверторы считаются самым удобным аппаратом для бытового использования, имеют высокий класс надежности. Поэтому имеют его сегодня и частные мастера, и небольшие производственные, сельскохозяйственные предприятия.

Чаще всего при консультации в торговой точке с менеджером, на вопрос — Какие бывают сварочные аппараты для домашнего использования? — можно услышать следующий ответ — Инверторы.

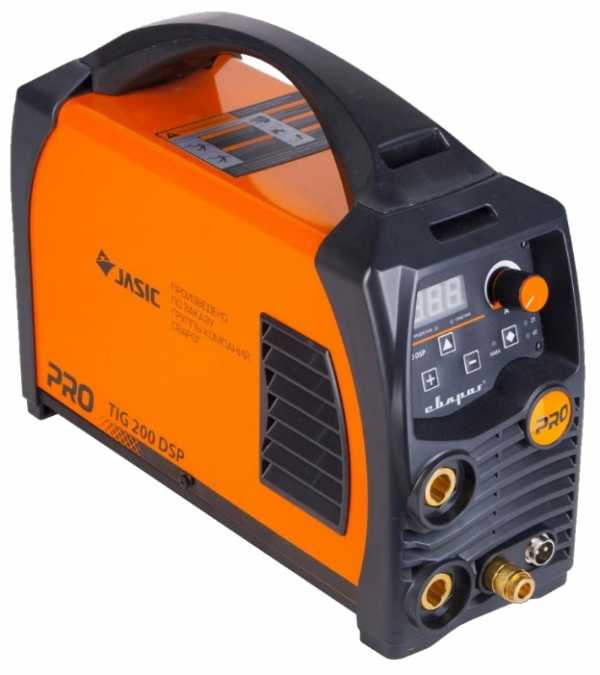

Аргонодуговой сварочный аппарат

Оборудование относят к специальному классу. Разрабатывалось оно для качественной сварки цветных металлов, хотя и для сплавов на основе железа оно тоже используется.

Узкая специализация техники ограничивает использования ее в частном хозяйстве, но аппаратов бытового класса в продаже много. По конфигурации они не отличаются от профессиональных аналогов и состоят из следующих элементов:

  • источник постоянного (предпочтительнее) или постоянного тока;
  • газовый редуктор;
  • специальная горелка;
  • осциллятор, который преобразует ток в импульсы высокой частоты для возникновения бесконтактной дуги.

Характерной особенностью аргонодугового аппарата является неплавящийся электрод. В большинстве случаев об сделан из вольфрама, который имеет значительный ресурс и при длительном пользовании может быть заменен на новый.

Устойчивая дуга в среде аргона, реже гелия, дает возможность работать со сплавами, сварка которых в иных условиях невозможна, поскольку содержащийся в воздухе кислород создает окислительную пленку, амальгаму.

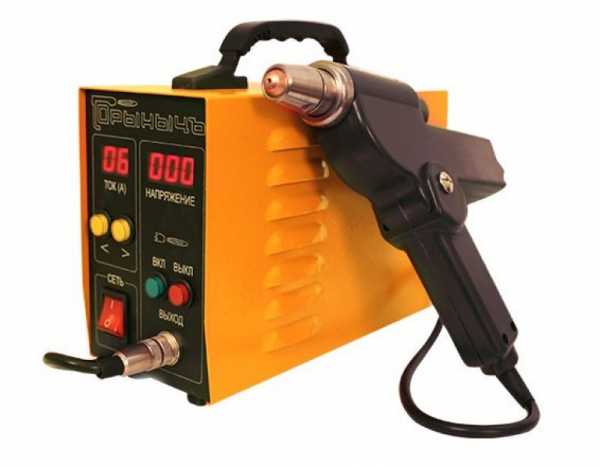

Аппарат для точечной сварки

Для отдельных операций при сборке конструкций такой вид оборудования становится очень востребованным. Аппарат имеет характерную форму: два электрода расположены в одной плоскости и при работе нагревают заранее зафиксированные детали и деформируют их в точке соприкосновения, что и стало причиной названия этого класса оборудования.

Происходит это за доли секунды. Электрический высокочастотный импульс тока плавит металл на небольшой площади, без образования окалины, обжига, перегрева детали. По этой причине сборку часто делают даже из деталей, покрытых лакокрасочными составами.

Аппарат для газовой резки и сварки

Класс оборудования, использующих не электричество в качестве плавления металла, а газ. Привычная модификация ацетиленового аппарата с использованием карбида кальция сегодня уступает место более совершенному оборудованию со сжиженным газом в баллонах, хотя и продолжает успешно эксплуатироваться в частных хозяйствах и организациях ЖКХ.

Не зависимо от способа подачи носителя энергии, оборудование делится на три категории:

  • Сварочное. Используется специальная горелка. Редуктор ограничивает подачу газа, оптимальную для сварки. Резку делать таким аппаратом не резонно, слишком долго.
  • Универсальное. Возможность регулировки подачи газа, форма горелки позволяют успешно варить и резать металл.
  • Резаки. Предназначены для разделки крупных конструкций на отдельные части. Горелка особой формы, длиной до метра и более. Мощная подача кислорода и газа выдувает расплавленный метал.

Видео: Как правильно выбрать сварочный аппарат

Газовое оборудование имеет свои плюсы и минусы. К преимуществам относят: дешевизну, медленный нагрев и остывание металла, иногда эта особенность нужна, возможность полностью контролировать время обработки с помощи мощности пламени.

Шов отличается высоким качеством при соответствующей квалификации мастера. К тому же газовой горелкой можно не только варить металл, но и закалять, отпускать его. К недостаткам относят длительность процесса, достаточно большую площадь нагрева, взрывоопасность.

Плазменная сварка

Современный способ соединения, резки металла. В быту используется мало, а вот при производстве изделий из высокопрочных, нержавеющих сталей этот способ стал очень востребованным. Температура в сопле плазмы достигает 30 000 °C.

Это позволяет на ограниченной площади быстро производить сварку высокой точности. Незаменима технология плазменной сварки при работе с металлами значительной толщины. Использование метода многократно сократило время операции по отношению к другим видам оборудования.

Оборудование достаточно дорого и в частных руках его не много. Какие бывают виды сварочных аппаратов этого типа? Конструктивно варить можно как дугой, так и плазменной струей.

В обоих случаях необходим инертный газ для создания среды и неплавящийся электрод. По мощности аппараты бывают трех видов: микроплазменные (0,1-25 А) средние (25-150 А) и оборудование на больших токах (свыше 150 А).

Информация о характеристиках основных видов сварочного оборудования поможет определиться, какой аппарат будет наилучшим в конкретной ситуации. Для домашнего пользования не обязательно покупать дорогостоящую профессиональную технику.

По базовым показателям бюджетные модели мало уступают специальным аналогам. Главным отличием становится время непрерывной работы. Профессиональное оборудование может работать часами, в отличие от простых аналогов. Понимая, какие бывают сварочные аппараты, какими характеристиками они обладают, сделать правильный выбор намного легче.

prosto-instrumenty.ru

Сварочное оборудование - что это такое, виды оборудования для сварки, где применяется, различные вопросы использования

Главная страница » Сварочное оборудование

Если вас интересуют различные модели сварочных аппаратов, то переходите в раздел «Сварочные аппараты».

Здесь же узнавайте, какое бывает сварочное оборудование, а также найдите некоторые технические характеристики, по которым оно подбирается.

Сварочное оборудование — что это такое, виды, особенности

Без сварочного процесса невозможно представить себе ни одну строительную площадку, промышленное производство или решение каких либо бытовых вопросов, и поэтому нет ничего удивительного в том, что сварочное оборудование обладает постоянным спросом. Сегодня в арсенале сварщиков находится множество способов и методов сварки: с использованием электродных или графитовых стержней с отличными проводящими свойствами, с применением специальных сварочных проволок, а также на основе газовых, плазменных, лазерных и других технологий.

Виды сварочного оборудования

  • Электродуговая сварка. Один из способов соединения деталей электрической дугой при помощи сварочного трансформатора или инвертора. Температура дуги достигает значений более 5000 градусов – это выше температуры плавления любого известного металла. (Есть даже инверторные сварочные аппараты с пускозарядным устройством.)

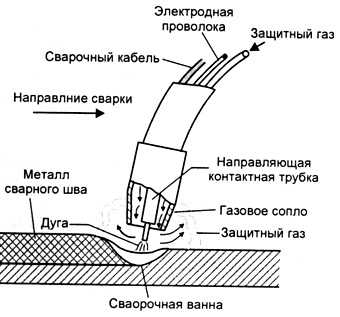

  • Полуавтоматическая сварка. Процесс сваривания, при котором электрод в виде сварочной проволоки подается непрерывно в место сварки с выбранной скоростью, куда также поступает активный или инертный газ для защиты расплава металла от негативного воздействия воздушной среды. Подробнее про полуавтоматы здесь.
  • Ручная дуговая сварка (mma). Осуществление сварочного процесса при помощи покрытого металлического электрода. Ручное дуговое сваривание относится к наиболее старому и универсальному методу дуговой сварки. Узнать больше об аппаратах mma сварки.
  • Сваривание под флюсом. Оборудование по данной технологии работает по методу сваривания электрической дугой. Образующаяся между деталью и бесконечным электродом дуга, не видна, так как она вместе с ванной расплавленного металла находится под слоем зернистого флюса. Шлак из расплавленного флюса осуществляет защиту зоны сваривания от влияния атмосферы.

  • Газопламенная сварка. Оборудование газопламенной сварки обеспечивает плавление основного металла и присадочного материала в открытом пламени горелки. Постоянная работа такой горелки обеспечивается подачей одного или смеси горючих газов (жидкости) в смеси с кислородом.
  • Электрошлаковая сварка. В основе работы оборудования электрошлаковой сварки лежит принцип проводимости расплавленного шлака, в объеме которого выделяется теплота при прохождении сварочного тока. Электрод с основным металлом связан через расплавленный шлак электрически. Благодаря выделяющейся в шлаковой ванне теплоты, температура поднимается выше плавления металлов. В результате кромки основного металла с электродом оплавляются и стекают на дно расплава с образованием ванны расплавленного металла.
  • Термитная сварка. Технология термитной сварки обеспечивается порошкообразной смесью магния или алюминия при соединении с окалиной железа. В процессе реакции алюминий восстанавливает железо с окалины с выделением огромного количества тепла.

  • Аргонодуговая сварка (TIG). Осуществляется в среде аргона – инертного газа. Может проводиться посредством плавящегося или неплавящегося электрода (применяется обычно вольфрамовый электрод).
  • Плазменная сварка. В таком оборудовании для расплавления металла и присадки используется поток высокотемпературной плазменной дуги. Технология плазменной сварки во многом напоминает аргонодуговую сварку. (Узнать больше)

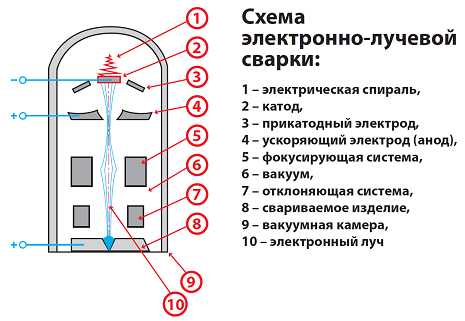

  • Электронно-лучевая сварка. Для осуществления данного вида сварки применяется оборудование, преобразующее кинетическую энергию направленного в зону обработки пучка электронов в тепловую.
  • Лазерная сварка. Сущность работы лазерного оборудования заключается в использовании энергии лазерного луча, который можно сконцентрировать и сфокусировать при помощи оптических линз на небольшом участке.
  • Контактная сварка (стыковая сварка сопротивлением). Оборудование, которое обеспечивает образование неразъемных соединений металлических изделий методом нагрева их проходящим электрическим током при пластической деформации усилием сжатия зоны соединения. При контактной сварке решающая роль принадлежит электрическому сопротивлению зоны соединения, что является основанием для второго названия — электрическая стыковая сварка сопротивлением.
  • Точечная сварка. Является разновидностью контактной сварки, методом соединения деталей по отдельным участкам соприкосновения, ограниченным площадью рабочих торцов электродов, которые передают усилие сжатия и подводят электрический ток. (Узнать больше)
  • Стыковая сварка. Специальное оборудование стыковой сварки используется для соединения деталей из ПВХ, полиэтилена, полибутена по плоскости касания. Детали (фитинги, трубы) между собой при нагревании легко свариваются.
  • Стыковая сварка непрерывным оплавлением. Оборудование контактной стыковой сварки обеспечивает эффективную технологию соединения стержней в результате подключения к ним электрического напряжения и при последующем соприкосновении образуют электрическую замкнутую цепь.

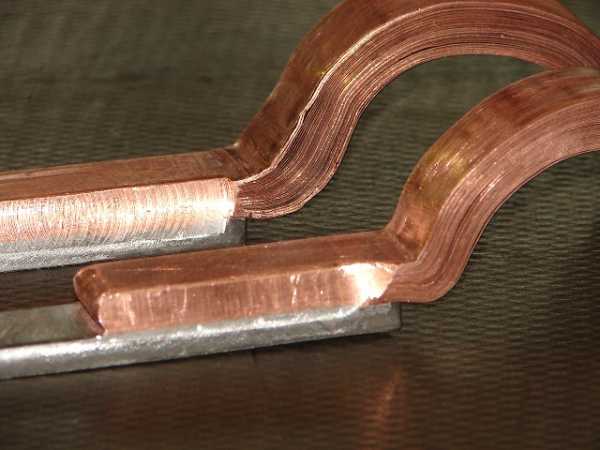

  • Диффузионная сварка. Оборудование диффузионной сварки обеспечивает соединение деталей за счет сдавливания и нагрева соединяемых деталей без расплавления основного металла. Сваривание происходит в результате пластического деформирования имеющихся микронеровностей на поверхности свариваемых изделий при температурах ниже значений температуры плавления.
  • Сварка высокочастотными токами. Особенность оборудования сварки высокочастотными токами заключается в обеспечении значительного концентриривания электромагнитной энергии в поверхностных слоях нагреваемого изделия и выделении тепловой энергии в массе обрабатываемого металла вследствие эффекта близости и поверхностного эффекта.
  • Сварка трением. Процесс сварки трением является разновидностью сварки давлением, нагрев при которой осуществляется трением при перемещении (вращении) какой либо части свариваемого изделия.

Однако для выполнения качественного сварочного процесса основного оборудования будет недостаточно, поэтому очень важно правильно подобрать для этого дополнительное оборудование, оснастку и расходные материалы. К ним относятся электроды, щетки для съема шлака, сварочные маски, клеммы заземления, держатели электродов, электрические кабели, проволока, протяжные ролики и горелки и прочие необходимые элементы. От правильно выбранного оборудования, как основного, так и дополнительного, зависит качество сварного соединения и шва.

Страница 1 из 6123456»

kovka-svarka.net

Виды сварочного оборудования


Что такое сварочное оборудование

(Еще нет рейтинга) Загрузка...

Сварка сегодня очень широко используется в многих сферах народного хозяйства. С ее помощью можно получить очень прочное соединение, которое характеризуется надежностью и долговечностью.

Такой процесс присущ для множества различных материалов от металла, до пластика. Для этого применяют разные виды устройств, характеристики которых можно найти на сайте http://www.polyplastic.by/products/welding-equipment.html.

Основные понятия

Сварочное оборудование представляет собой комплекс разных видов механизмов и устройств, которые используются для получения сварных изделий. Применение данных механизмов довольно распространено.

С их помощью сваривают:

  • большинство металлов;
  • пластик и его производные.

В каждом из конкретного вида оборудования применяется своя определенная технология получения сварки, но в основном они похожи. Сначала происходит нагрев компонентов (деталей) до определенной температуры, затем происходит слияние вещества на уровне молекул, что позволяет получить практически однородное вещество.

Виды сварочного оборудования

Все сварочные механизмы можно разделить на несколько основных категорий:

    1. Сварочные трансформаторы устройства, которые предназначаются для согласования основных параметров сварочной и питающей цепи. Существует несколько видов таких изделий, которые также отличаются принципом действия.
    2. Сварочные генераторы представляют собой устройство постоянного тока или тока имеющего повышенную частоту.
    3. Сварочные выпрямители исполняют роль преобразователя переменного тока в постоянный, который имеет определенные технические характеристики.
    4. Сварочные автоматы дуговой сварки это приспособления, которые обеспечивают возможность выполнения самой сварки. Они обеспечивают нагрев, подачу проволоки и множество других функций, которые могут различаться в зависимости от модификации изделия.
    5. Сварочные автоматы. В данных механизмах автоматически осуществляется только подача проволоки, а перемещение горелки происходит в ручном режиме.

Разнообразие сварочного оборудования довольно велико. Оно имеет свои конструктивные особенности, которые отличают сварку для металла от сварки для пластика. Использовать такое оборудование нужно только по назначению и соблюдая все правила безопасности.

Если вы решили приобрести конкретное изделие обязательно обратитесь за консультацией к специалисту, который поможет вам правильно его выбрать.

На видео показана работа одного из видов сварочного оборудования — сварка полуавтоматом:

Твитнуть

urokremonta.ru

Типы сварочного оборудования

Таблица 1. Типы сварочного оборудования для дуговой сварки вида А

Шифр СО Тип СО Назначение
А 1 ТД Трансформатор для ручной дуговой сварки
А 2 ТДФ Трансформатор для механизированной сварки под флюсом
А 3 ВД, ВДУЧ Выпрямитель для ручной дуговой и механизированной сварки под флюсом и в защитных газах (в том числе высокочастотный)
А 4 УДГ Установки для сварки неплавящимся электродом
А 5 ПДГ Полуавтомат для механизированной сварки в активных газах
А 6 ПДФ Полуавтомат для механизированной сварки под флюсом
А 7 ПДИ Полуавтомат для механизированной сварки в инертных газах
А 8 ПДУ Полуавтомат для механизированной сварки в активных и инертных газах
А 9 ПДО Полуавтомат для механизированной сварки открытой дугой
А 10 АДФ Автомат для механизированной сварки под флюсом
А 11 АДГ Автомат для механизированной сварки в защитных газах
А 12 АДФГ Автомат для механизированной сварки в защитных газах и под флюсом
А 13 АДО Автомат для  сварки открытой дугой
А 14 АД Агрегат для ручной дуговой и механизированной сварки под флюсом и в защитных газах
А 15 ПД Преобразователь для ручной дуговой и механизированной сварки под флюсом и в защитных газах

Испытания сварочного оборудования А5-А13 проводят совместно с необходимым для процесса сварки сварочным оборудованием А1-А4 и А14, А15.

Другие типы сварочного оборудования, не указанные в графе «Тип СО» в табл.3, аналогичные по назначению согласно шифра, проходят аттестацию в установленном  технологическим регламентом порядке для данного шифра.

Таблица 2. Типы сварочного оборудования для газовой сварки вида В

Шифр СО Тип СО Назначение
В 1 ГА Оборудование для газовой сварки с использованием ацетилено-кислородного пламени
В 2 ГЗ Оборудование для газовой сварки с использованием газов-заменителей

Таблица 3. Типы сварочного оборудования для сварки полимерных материалов вида Д

Шифр СО Тип СО Назначение
D 1 УЭ Установка для экструзионной сварки полимеров
D 2 УНГ Установка для сварки полимеров нагретым газом
D 3 УЗН Установка для сварки полимеров с закладными нагревателями
D 4 УНИ Установка для сварки полимеров нагретым инструментом
Оставьте заявку на консультацию

www.antcszem.ru

Как выбрать сварочный аппарат - Ковка, сварка, кузнечное дело

Набор инструментов современного домашнего мастера даёт ему возможность самостоятельно или с привлечением минимальной помощи выполнять достаточно сложные ремонтные или строительные работы. Ещё два-три десятилетия назад объём и качество этих работ были немыслимы для домашнего хозяйства, однако с развитием технологий потребительские характеристики многих видов оборудования повышаются, а стоимость – понижается. Это позволяет наполнять прилавки магазинов доступными и функциональными ручными и электромеханическими инструментами для различных видов домашних работ.

Одним из видов оборудования, которое находит активное применение в руках домашнего мастера, являются сварочные аппараты. Сделав решительный шаг из сферы исключительно профессионального использования в частные хозяйства и мелкие мастерские, в наши дни бытовое сварочное оборудование представляет собой целое семейство аппаратов различных видов, целей и способов применения. В этой статье даётся краткое описание наиболее распространённых видов бытовых сварочных аппаратов.

Трансформатор, инвертор, полуавтомат или генератор?

Именно с такими словами могут встретить покупателя, намеревающегося приобрести домашний сварочный аппарат, продавцы ремонтно-строительного магазина. Чтобы навести ясность в этом вопросе, перечислим основные характеристики этих видов сварочного оборудования.

  1. Трансформатор – это трансформаторный сварочный аппарат, в котором сварочный ток может быть переменным или постоянным. Использует плавящийся металлический электрод. Переменным током варят чёрные металлы, постоянным – цветные и нержавеющую сталь.
  2. Инвертор – бытовой сварочный аппарат инверторного типа. Такие аппараты в сравнении с трансформаторами имеют принципиально иную схему преобразования входного электричества для получения требуемого сварочного тока, благодаря чему их габариты и масса существенно снижены.
  3. Полуавтомат – аппарат, с помощью которого сварка происходит в среде защитного газа, активного или инертного. Плавящийся электрод в виде проволоки подаётся с катушки в зону сварки, туда же направляется поток газа. Для сварки железных изделий используется углекислый газ, для сварки алюминия – аргон.
  4. Генератор – это комплексное сварочное оборудование, объединяющее в себе собственно сварочный аппарат постоянного или переменного тока, и генератор электроэнергии, работающий на бензине или дизельном топли

www.samsvar.ru

Сварочный аппарат: разновидности и особенности

Время чтения: ≈9 минут

Аппарат для сварки играет главную роль в сварочном процессе. Главнее него разве что сварщик. По этой причине целесообразно начинать свое обучение азам сварки именно со сварочного аппарата. Ведь от его правильной работы во многом зависит конечное качество сварного шва.

Что вам нужно знать о сварочных аппаратах? Прежде всего, их разновидности и принцип действия. Прежде чем вы приступите к практике вам нужно будет выбрать тот сварочный аппарат, который будет отвечать вашим требованиям. И лишь затем вы будете изучать тему настройки сварочного аппарата и его и применения. В этой статье мы как раз и расскажем вам, какие бывают виды сварочных аппаратов.

Содержание статьи

Разновидности сварочных аппаратов

В этой статье мы не будем перечислять все возможные разновидности сварочного оборудования, а расскажем только о самых популярных. Они используются в 98% случаев. Им под силу как гаражная работа, так и заводские условия.

Итак, чаще всего сварщики используют трансформатор, выпрямитель, инвертор или полуавтомат. У профессиональных сварщиков может быть несколько разных сварочных аппаратов для выполнения разных задач. Далее мы подробно расскажем о каждом типе. Вы узнаете устройство и принцип работы каждого типа сварочника.

Трансформаторы

Сварочный трансформатор — это один из старейших типов сварочного оборудования. Данный аппарат способен преобразовывать напряжение, поступающее от внешнего источника тока, в напряжение для выполнения сварочных работ. Проще говоря, он понижает входящее напряжение 220В таким образом, чтобы его можно было использовать для сварки.

Устройство сварочного аппарата трансформаторного типа включает в себя несколько компонентов. Вам важно знать о двух из них — о первичной и вторичной обмотке, которые в совокупности называют силовым трансформатором. Отсюда и название данного типа сварочников. Именно благодаря встроенному силовому трансформатору удается преобразовывать входное напряжение.

Чтобы отрегулировать силу тока у трансформаторного сварочного оборудования нужно как минимум разбираться в основах электротехники. Ведь для банального уменьшения или увеличения сварочного тока вам необходимо либо изменить индуктивное сопротивление всей цепи, либо использовать тиристоры. Здесь не получится просто повернуть регулятор на нужное значение тока.

Это не единственная сложность, с которой вам придется столкнуться при работе с трансформатором. Во-первых, такое оборудование работает только на переменном токе. А это значит, что дуга будет гореть нестабильно и без должной практики у вас просто не получится сформировать шов. Эта проблема частично решается, если использовать электроды для переменного тока.

Также трансформатором не получится сварить нержавеющую сталь и вообще любые цветные металлы. Поскольку такая работа требует применения постоянного тока. Не забываем и о габаритах трансформатора. Зачастую это очень громоздкие и неподъемные аппараты, которые трудно перемещать с места на место. Нужно использовать специальную тележку.

Но не все так плохо, как может показаться на первый взгляд. У трансформатора есть и свои плюсы. Во-первых, такое оборудование стоит недорого, при этом способно выдавать большое значение тока. А это значит, что имея всего один дешевый трансформатор вы сможете варить даже самые толстые металлы. К тому же, такое оборудование технологически несложное и его можно дешево ремонтировать. А если вы варите в гараже и не перемещаетесь во время работ, то вес и размеры трансформатора не важны.

Выпрямители

Выпрямитель во многом схож с трансформатором, но имеет одно существенное отличие. Чтобы понять, как работаетстандартный выпрямитель, нужно изучить принцип работы трансформатора (описанный выше) и добавить к этому выпрямительный блок. Две катушки, образующие силовой трансформатор, преобразовывают входной напряжение и выдают переменный ток для сварки. Выпрямительный блок, в свою очередь, преобразовывает переменный ток в постоянный.

Поняли? Главное отличие выпрямителя от трансформатора — это род тока. В трансформаторе он переменный, а в выпрямителе он постоянный. В остальном отличий нет. И конструкция, и размеры зачастую одинаковы. Только в выпрямителе есть дополнительный выпрямительный блок.

Нетрудно догадаться, что из-за преобразования переменного тока в постоянный перед сварщиком открывается больше возможностей. Вы можете варить любые металлы, в том числе цветные. Дуга будет зажигаться легко и гореть стабильно. Швы будут качественнее и ровнее. И в целом сварка выпрямителем существенно упрощает работу.

Из-за схожей технической части недостатки у выпрямителя такие же, как и у трансформатора. Большой вес и немаленький размер выпрямителя не подойдут для тех, кто хочет перевозить аппарат по всему цеху или участку на даче. К тому же, выпрямитель стоит дороже, чем трансформатор, поскольку обладает большим функционалом. Еще выпрямители (как и трансформаторы) нуждаются в частом охлаждении, из-за чего время работы существенно сокращается.

Инверторы

Инверторное оборудование самое популярное среди всех типов аппаратов для сварки. Стандартный инвертор состоит из трансформатора, как и предыдущие типы. Но дополнительно используется блок микросхем и дроссель.

Принцип работы сварочного аппарата инверторного типа следующий. Входное напряжение подается в дроссель, который выполняет роль выпрямителя (преобразовывает переменный ток в постоянный), затем напряжение подается на микросхемы, которые увеличивают частоту тока. Затем ток поступает на трансформатор, а после и на сварочную дугу.

Читайте также: Выбор сварочного инвертора

Главное отличие инвертора от предыдущих типов — это не только применение микросхем, но еще и использование высокочастотного трансформатора вместо силового. Высокочастотные трансформаторы намного меньше и легче силовых, поэтому их легко можно встроить в небольшой корпус инвертора.

Кстати, вес инверторного сварочника может удивить вас. В продаже есть модели, вес которых не превышает 5 килограмм. Такие аппараты можно брать с собой для работы на высоте или в труднодоступных местах.

Также такие аппараты можно использовать для сварки металлас применением разных технологий. Инверторы используются для ручной дуговой сварки, для сварки в среде защитных газов, для резки металлов.

Это не единственные плюсы инвертора. Такой тип оборудования не нуждается в частом охлаждении, может интенсивно работать на протяжении долгого времени. Чтобы отрегулировать ток достаточно просто повернуть ручку регулировки на заданное положение.

Отдельное достоинство инвертора — это встроенные микросхемы. Благодаря им производители могут внедрять в аппарат дополнительные функции, упрощающие и ускоряющие работу. Дополнительный функционал помогает отрегулировать сварочный ток вначале работы, предотвращает прилипание электродов к металлу и сокращает длину дуги в нужные моменты.

Также инверторные сварочные аппараты можно использовать в условиях нестабильного входного напряжения. Например, на даче. Для многих моделей инверторов достаточно напряжения в 170В.

Но мы все знаем, чем технологичнее устройство, тем быстрее оно ломается и сложнее ремонтируется. Это главный недостаток инвертора. Чтобы починить сломанный инверторный аппарат вам придется нести его в сервисный центр. Чудо, если это гарантийный случай. А если нет? Тогда придется выложить круглую сумму на ремонт.

Также вам придется следить за условиями эксплуатации и хранения инвертора. Если трансформатор можно просто поставить в гараже и забыть о нем, то для инвертора это закончится плачевно. Его обязательно нужно хранить в сухом отапливаемом помещении, без перепадов температур и влажности. Еще один враг инвертора — вездесущая пыль, которой так много в цеху или в гараже. Пыль выводит из строя транзисторы, оседая на охлаждающей системе инвертора.

К тому же, цена на подобное оборудование в разы выше, чем на трансформатор или выпрямитель. Да, сейчас китайские компании выпускают очень дешевые инверторы, стоимостью менее 50$. Но такой аппарат прослужит вам очень недолго. Поэтому нужно покупать инвертор из средней ценовой категории, хотя бы за 100-200$.

Полуавтоматы

Полуавтомат — это обычный инвертор, но со встроенным механизмом подачи сварочной проволоки и режимами сварки, предназначенными для работы в среде защитного газа. С помощью этого аппарата можно варить без электродов, заменив их на присадочную проволоку.

Также для работы с полуавтоматом вам понадобится газовая горелка, через которую будет подавать газ и проволока. И сам газовый баллон. В качестве газа можно использовать аргон, гелий, углекислоту или смесь из этих газов.

Почему такой аппарат называется полуавтоматом? Все просто. Проволока подается в полуавтоматическом режиме. Сварщик сам задает скорость подачи, а механизм в процессе сварки подает проволоку с заданной скоростью.

Во многих полуавтоматах есть режим, с помощью которого можно использовать данный аппарат как инверторный. В таком случае его применение и принцип работы не будут отличаться от сварки инверторным сварочным аппаратом, о котором мы говорили выше. А вот если включить режим полуавтоматической сварки, то принцип работы изменится.

Во-первых, в сварочную зону с заданной скоростью будет подаваться проволока, а не электрод (как нам бы пришлом делать при сварке выше описанными аппаратами). Во-вторых, одновременно с проволокой в зону сварки подается защитный газ из баллона, который защищает шов от окисления.

С помощью полуавтомата можно варить любые металлы, в том числе цветные, и все типы стали. Поэтому в последние годы сварка полуавтоматом приобрела большую популярность. Она технологична, швы получаются очень качественными, формируются легко и быстро. По этой причине полуавтоматы незаменимы в автомастерских, на крупных заводах и в гаражах домашних умельцев.

Но не нужно забывать, что хоть полуавтомат не такой большой и тяжелый, к нему прилагается баллон с газом. И его не всегда удобно переносить с места на место. Так что варить на высоте вряд ли получится. Также полуавтомат — это самый дорогой тип оборудования из всех, что мы описывали в этой статье.

Вместо заключения

Вот и все, что мы хотели рассказать вам о наиболее часто применяемых сварочных аппаратах. Конечно, есть еще и другие типы сварочников, но они используются редко, и вы вряд ли будете применять их в своей практике.

Надеемся, эта статья поможет вам выбрать, какой сварочный аппарат для вас необходим. При этом вам вы можете выбрать как временный бюджетный инвертор для обучения, так и дорогой полуавтомат с прицелом на будущее. Все зависит от ваших желаний и возможностей. Желаем удачи в работе!

[Всего голосов: 1    Средний: 1/5]

svarkaed.ru

Типы сварочного оборудования

Аттестации сварочного оборудования проводится по следующим типам сварочного оборудования:

Таблица 1. Типы сварочного оборудования для дуговой сварки вида А

Шифр СО Тип СО Назначение
А 1 ТД Трансформатор для ручной дуговой сварки
А 2 ТДФ Трансформатор для механизированной сварки под флюсом
А 3 ВД, ВДУЧ Выпрямитель для ручной дуговой и механизированной сварки под флюсом и в защитных газах (в том числе высокочастотный)
А 4 УДГ Установки для сварки неплавящимся электродом
А 5 ПДГ Полуавтомат для механизированной сварки в активных газах
А 6 ПДФ Полуавтомат для механизированной сварки под флюсом
А 7 ПДИ Полуавтомат для механизированной сварки в инертных газах
А 8 ПДУ Полуавтомат для механизированной сварки в активных и инертных газах
А 9 ПДО Полуавтомат для механизированной сварки открытой дугой
А 10 АДФ Автомат для механизированной сварки под флюсом
А 11 АДГ Автомат для механизированной сварки в защитных газах
А 12 АДФГ Автомат для механизированной сварки в защитных газах и под флюсом
А 13 АДО Автомат для  сварки открытой дугой
А 14 АД Агрегат для ручной дуговой и механизированной сварки под флюсом и в защитных газах
А 15 ПД Преобразователь для ручной дуговой и механизированной сварки под флюсом и в защитных газах

Испытания сварочного оборудования А5-А13 проводят совместно с необходимым для процесса сварки сварочным оборудованием А1-А4 и А14, А15.

Другие типы сварочного оборудования, не указанные в графе «Тип СО» в табл.3, аналогичные по назначению согласно шифра, проходят аттестацию в установленном  технологическим регламентом порядке для данного шифра.

Таблица 2. Типы сварочного оборудования для газовой сварки вида В

Шифр
СО
Тип СО Назначение
В 1 ГА Оборудование для газовой сварки с использованием ацетилено-кислородного пламени
В 2 ГЗ Оборудование для газовой сварки с использованием газов-заменителей

Таблица 3. Типы сварочного оборудования для сварки полимерных материалов вида Д

Шифр
СО
Тип СО Назначение
D 1 УЭ Установка для экструзионной сварки полимеров
D 2 УНГ Установка для сварки полимеров нагретым газом
D 3 УЗН Установка для сварки полимеров с закладными нагревателями
D 4 УНИ Установка для сварки полимеров нагретым инструментом

www.antcszem.ru

особенности и виды, принцип работы, критерии выбора

Сварка является популярным видом соединения компонентов из металла. Данный метод стал массово распространенным чуть больше ста лет назад. Но в наши дни применяется во многих отраслях народного хозяйства, от производства современной электроники до возведения крупногабаритных конструкций. Так как состав металлов может быть разным, для получения качественных сварочных швов придумали и реализовали разные типы сварочных агрегатов. Давайте ознакомимся с тем, какие бывают сварочные аппараты, проанализируем достоинства и минусы каждого из них.

Типы сварочных аппаратов

Несомненный плюс электросварки — возможность быстрого и надежного соединения компонентов с незначительными затратами. Некоторые виды сварочных аппаратов дают возможность разрезать металл, даже в труднодоступных местах, к которым невозможно подобраться, используя обычные инструменты. В последние десятилетия в производстве все чаще используется электроника, что позволило существенно уменьшить массу и размеры, способствуя расширению их применения в быту.

Трансформаторы

Устройства, принадлежащие к трансформаторным, считаются наиболее традиционными. Кроме того, их отличает простота конструкции. Главный конструктивный элемент таких сварочников — понижающий трансформатор для преобразования напряжения электросети до значений, необходимых для работы. Сила тока может меняться различными способами, но самый известный — смещение одного уровня обмотки относительно второго. По мере изменений промежутков между обмотками и будет меняться ток.

Особенность аппаратов этого типа — переменный ток около выхода, что приводит к разбрызгиванию металлов и снижению качества швов. Для проведения сваривания цветных металлов, повышения качества горения дуги, к структуре необходимо будет добавить ряд массивных и громоздких компонентов. Сам трансформатор занимает много места, имеет значительный вес. Для проведения работ понадобятся специальные электроды, а сам сварщик должен обладать немалым опытом.

Коэффициент полезного действия около 90%, но значительная часть энергии уходит на нагрев. Охлаждается агрегат посредством нескольких вентиляторов с неодинаковой мощностью, так как необходимо уменьшить температуру аппарата весом в несколько десятков либо сотен килограмм.

Устройства такого типа в наше время используются не настолько часто, как раньше, но определенный спрос имеется, чему способствуют низкая стоимость, надежность и долговечность. Трансформаторы идеально подходят для работы с низколегированными типами стали.

Выпрямители

Выпрямители для сварки можно считать усовершенствованными трансформаторами. В сварочных швах, полученных их посредством, практически отсутствуют недостатки, связанные с использованием переменного тока. В состав таких устройств входят:

  • Трансформатор.
  • Диодный блок (выполняет роль выпрямителя).
  • Компоненты для регулировки.
  • Элементы запуска.
  • Защитный блок.

Переменный ток не только меняет уровень напряжения, но и будет преобразован в постоянный. Дуга получится ровной и устойчивой, что приведет к снижению разбрызгивания металла и улучшению качества швов. Работать можно, используя электроды любого типа.

Сфера их применения значительно шире: посредством выпрямителей соединяются не только низколегированные стали, но и цветные металлы, чугун, нержавейка (с применением соответствующих электродов). При подключении электродов не стоит забывать о параметре полярности постоянного тока. Некоторые работы следует выполнять на обратной полярности (к примеру, соединение алюминия).

Большинство производителей сократили изготовление агрегатов подобного вида. Но среди профессионалов сварочного дела они пользуются достаточно активно. К недостаткам можно отнести значительный вес, необходимость опыта работы, заметная «просадка» напряжения при проведении работ. Плюсы — небольшая цена, долговечность, хорошее качество швов.

Полуавтоматы

Сварочные аппараты полуавтоматического типа работают в среде инертных либо активных газов. Устроены более сложно, но на удобности пользования этот факт не отражается. Чаще всего их применяют для ремонта кузовов автомобилей, достаточно широко используются и для бытовых нужд, а также в частных хозяйствах.

В состав конструкции входят:

  • Трансформатор.
  • Выпрямитель.
  • Привод, подающий проволоку.
  • Газовый баллон.
  • Рукав с горелкой.

Элементы свариваются благодаря проволоке, которая плавится в электродуге и располагается в среде защитных газов. Ток регулируется ступенчато, может регулироваться и скорость подачи самой проволоки. Соотношение данных параметров определяет рабочий режим.

В зависимости от модификации полуавтоматы могут работать:

  • Исключительно с газом.
  • Как с газом, так и без него (можно переключать).
  • Без газа.

Если сварка будет происходить без использования газа, следует приобрести специальную проволоку (флюсовую). Ее отличие от обычной в том, что в составе содержится не только металл, но и флюс. Когда горят составляющие флюса, формируется облако из защитного газа, предотвращающее дальнейшее окисление. Кроме того, флюсовые компоненты способствуют приданию металлу необходимых параметров, дуга обретает повышенную стабильность. Здесь не нужно газовых баллонов, но проволока стоит недешево.

При работе с разными металлами применяют разные газы — углекислый при сваривании железа, аргон с углекислотой — при сварке стали, аргон — для алюминия.

Подобные агрегаты отличает хорошая производительность, на выходе получаются качественные швы при соединении разных металлов. К недостаткам можно отнести разбрызгивание металлических частиц и значительный расход материалов.

Инверторы

Аппараты этого типа еще называют импульсными. На сегодняшний день инверторы для сварки стали самыми распространенными ввиду своего небольшого веса, размеров и доступности. Если десять лет назад подобные устройства отличались дороговизной и ненадежностью, то сейчас производителями устранены эти недостатки.

Использование такой технологии позволило уменьшить размеры трансформатора, повысить качественные свойства дуги, оптимизировать КПД, свести к минимуму разбрызгивание металла.

В состав входят:

  • Силовой трансформатор.
  • Блок электросхем.
  • Дроссель-стабилизатор.

Аппараты для аргонодуговой сварки

Для работы используют специальные вольфрамовые электроды, в качестве защитного газа выступает гелий либо аргон. Устройство составлено из:

  • источника, обеспечивающего беспрерывное получение тока;
  • приспособления для регулировки тока;
  • набора горелок, используемых при разном уровне напряжения;
  • управляющей схемы для координации сварочных циклов и защиты;
  • стабилизирующего устройства для выпрямлений дуги.

Данные агрегаты используют для соединения цветных металлов.

Знание того, каким бывает сварочный аппарат, виды и типы, можно осуществить правильный выбор. Когда в автомастерских или на больших производствах потребуются профессиональные аппараты, то для домашнего мастера вполне хватит небольшого и недорогого устройства.

tokar.guru

Типы (шифры) сварочного оборудования

Шифр СО

Тип СО

Назначение

А1

ТД

Трансформатор для ручной сварки

А2

ТДФ

Трансформатор для механизированной сварки под флюсом

А3

ВД, ВДУЧ

Выпрямитель для ручной дуговой и механизированной сварки под флюсом и в защитных газах (в том числе высокочастотный)

А4

УДГ

Установка для сварки неплавящимся электродом

А5

ПДГ

Полуавтомат для механизированной сварки в активных газах

А6

ПДФ

Полуавтомат для механизированной сварки под флюсом

А7

ПДИ

Полуавтомат для механизированной сварки в инертных газах

А8

ПДУ

Полуавтомат для механизированной сварки в активных и инертных газах

А9

ПДО

Полуавтомат для механизированной сварки открытой дугой

А10

АДФ

Автомат для механизированной сварки под флюсом

А11

АДГ

Автомат для механизированной сварки в защитных газах

А12

АДФГ

Автомат для механизированной сварки в защитных газах и под флюсом

А13

АДО

Автомат для сварки открытой дугой

А14

АД

Агрегат для ручной дуговой и механизированной сварки под флюсом и в защитных газах

А15

ПД

Преобразователь для ручной дуговой и механизированной сварки под флюсом и в защитных газах

А16

АДШ

Автомат для дуговой приварки шпилек

А17

АДП

Автомат для дуговой сварки с принудительным формированием шва и газовой защитой

А18

РПД

Робот промышленный для дуговой сварки

А19

А2Д

Автомат двухдуговой для механизированной сварки под флюсом и в защитных газах

А20

АМД

Автомат многодуговой для сварки под флюсом и в защитных газах

А21

АДМ

Автомат для аргонодуговой сварки дугой, приводимый в движение магнитным полем

www.xn--80anpof7a.xn--p1ai

Отправить ответ

avatar
  Подписаться
Уведомление о
