Тиски слесарные и станочные

Основное отличие станочных тисков от слесарных в высоте губок для зажима и более жесткой конструкции. О том, где применяются тиски, каких видов они бывают и какие возможности предоставляют, читайте в статье.

Обработка изделий, изготовленных из различных материалов, включает в себя целый спектр работ. Однако для получения лучшего результата деталь должна быть не только удобно установлена, но и надёжно закреплена. Именно с этой целью когда-то были придуманы, а затем и усовершенствованы тиски — приспособление, состоящее из корпуса и двух зажимных губок. Фиксация изделий обычно осуществляется путём вращения рукоятки винта или с помощью различных механизмов: клиновых, диафрагменных, эксцентриковых и др. Существуют и пневматические параллельные тиски, в которых для перемещения и прижатия подвижной губки используется сжатый воздух.

В зависимости от сферы применения различают тиски слесарные и тиски станочные.

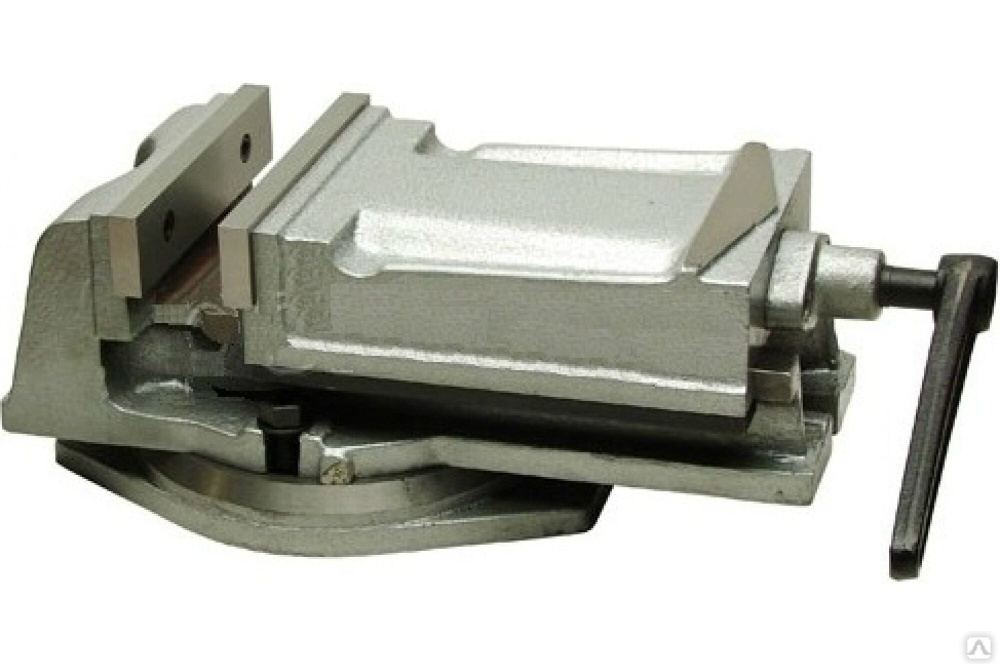

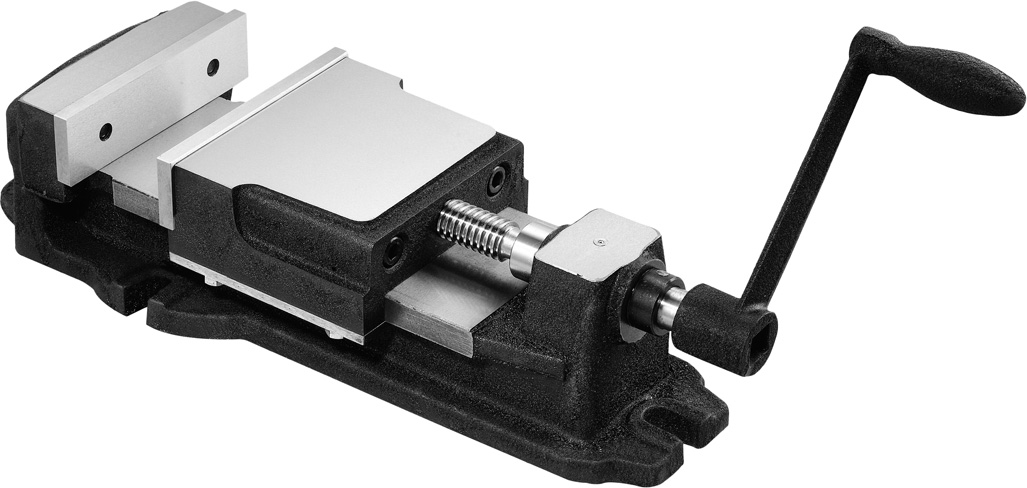

Станочные тиски

Тиски станочные предназначены для жесткого закрепления деталей при фрезеровании, сверлении, строгании и др. операциях, осуществляемых на станках. В случаях, когда изделие требуется зафиксировать под определенным углом, тиски устанавливают на поворотную платформу, обеспечивающую свободное вращение вокруг вертикальной оси. После выбора нужной позиции зажимной инструмент притягивается к основе специальными болтами. Поворотная основа — удобное вспомогательное устройство, однако она несколько снижает жесткость конструкции, поэтому использовать её следует только при необходимости.

Для установки обрабатываемой детали под углом к плоскости стола применяются синусные тиски. С учётом нужного угла по специальной формуле рассчитывается высота проставки (базовый набор этих изделий обычно входит в комплект, а дополнительные изготавливаются по мере необходимости), которая затем вставляется на подвижной части между нижней опорой и цилиндрической втулкой.

Существуют и двухпозиционные синусные тиски — благодаря своей универсальности они приобрели большую популярность у мастеров. Устройство этого инструмента даёт возможность установки детали с наклоном в двух взаимно перпендикулярных плоскостях.

Для фиксации обрабатываемого изделия под любым углом в трёх плоскостях применяют трёхкоординатные тиски. Этотинструмент является самым сложным и дорогим, однако и возможностей предоставляет гораздо больше, чем другие виды зажимных устройств.

При работе с крупными деталями используются отдельные половинки прижимов, которые закрепляются прямо на рабочем столе. При этом одна губка имеет небольшой ход, благодаря которому возможна прочная фиксация обрабатываемого изделия.

Одновременная обработка двух деталей становится вполне реальной, если в деле применяются двойные станочные тиски. Отдельный инструмент создан и для зажатия двух заготовок под прямым углом. Возможно, это не самые распространённые устройства, но «в природе» они существуют, и даже пользуются спросом в определённых областях работ.

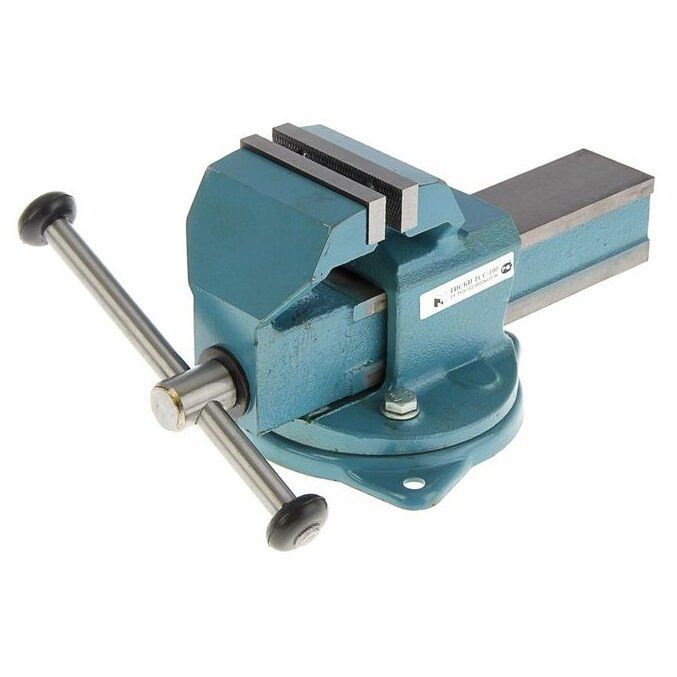

Слесарные тиски

Тиски слесарные, как и следует из названия, широко применяются при различных видах слесарных работ. Зажимной инструмент устанавливают на верстаках и используют в случаях, когда при обработке детали её неудобно или просто опасно держать руками. В отличие от станочных, слесарные станки актуальны для работы с довольно мягкими материалами — древесина, пластик и т.п.

Оба вышеописанных вида тисков могут выпускаться в различных размерах, с разной величиной хода подвижной губки. Однако станочные тиски имеют меньшую высоту губок, а конструкция инструмента более жесткая, чем в слесарных моделях.

Компания «Кибер-Инструмент» предлагает широкий выбор слесарных и станочных тисков. Фирма, работающая по всей России почти два десятка лет, специализируется на поставке и продаже различных инструментов, комплектующих и расходных материалов к ним. «Кибер-Инструмент» сотрудничает с такими всемирно известными производителями инструмента, как Stanley, Sparky, Makita, Griff. Богатый опыт работы, знание профессиональных тонкостей, популярных и новых моделей, а также богатый ассортимент товаров позволяют компании удовлетворить практически любые запросы своих клиентов.

Виды тисков – главные типы слесарных, станочных и др.

тисков

Для механической обработки деталей требуется их недвижная фиксация в определенном положении. Для этого употребляют тиски, которые избавляют от необходимости прикладывать физическое усилие для удержания заготовок.

Разные виды этого инструмента употребляются на разных производствах, в домашних мастерских, для обработки материалов вручную либо с внедрением малой механизации различной трудности.

Разновидности тисков по предназначению

Тиски классифицируются по видам предполагаемых действий с заготовками и бывают столярными, слесарными, станочными, граверными либо трубными. Есть также настольные малые тиски и шрабкугели. Разберем по-порядку все категории.

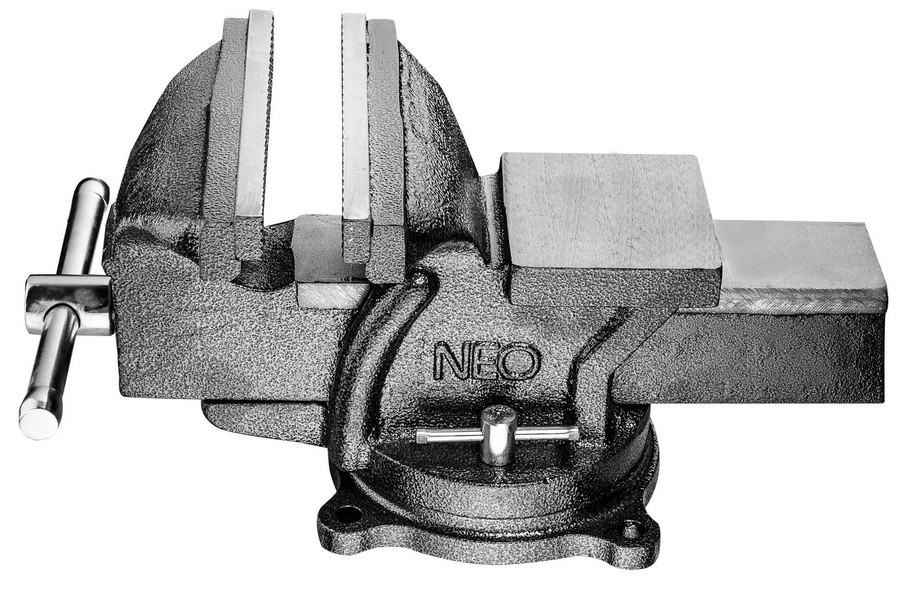

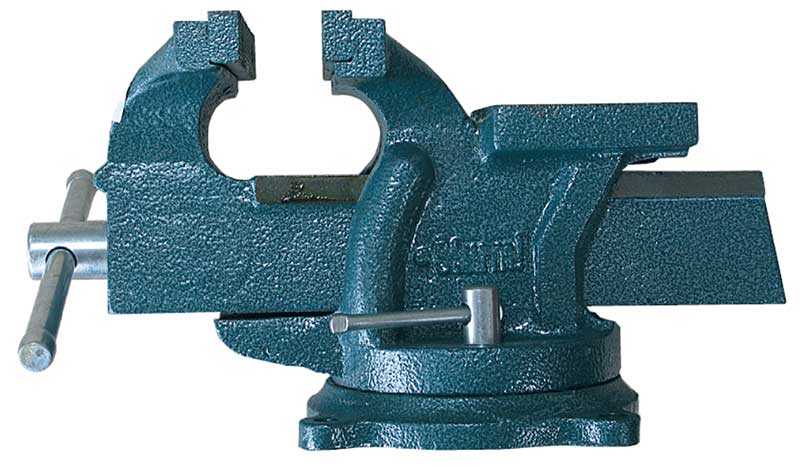

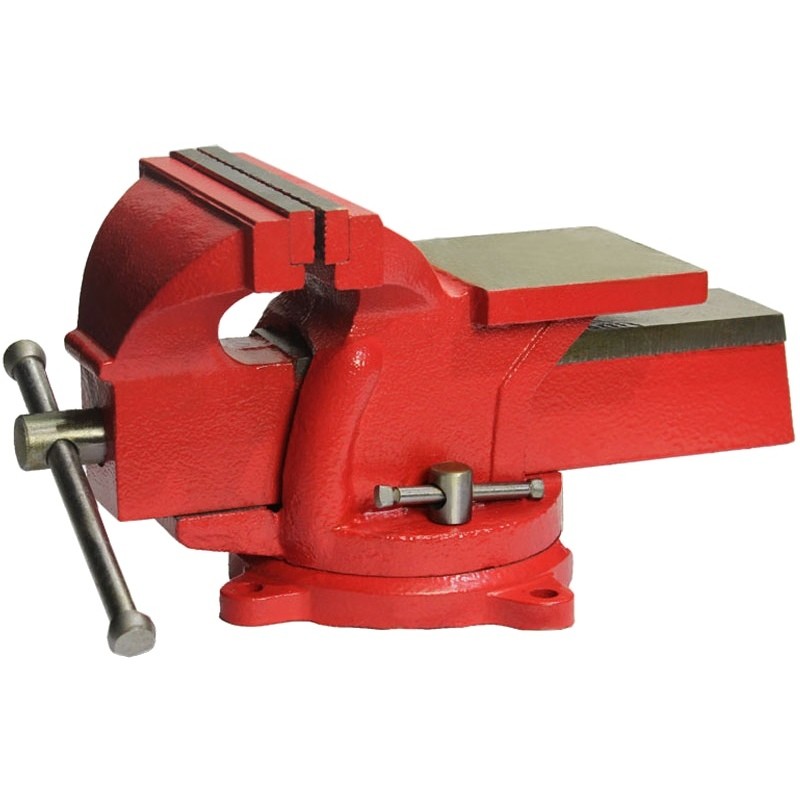

Слесарные тиски

Это одна из наибольших групп зажимных приспособлений. Инструмент употребляется на предприятиях, в мастерских для фиксации и обработки деталей. Крепление тисков осуществляется на мощнейший стол либо верстак с помощью предусмотренных проушин и болтов.

Нижняя часть корпуса поворотная, разрешает разворачивать тиски на лево либо на право на столе для более комфортного расположения заготовок.

Прижав диски ключом с воротком, положение накрепко фиксируется. Из-за этой особенности модель может дополнительно называться поворотной.

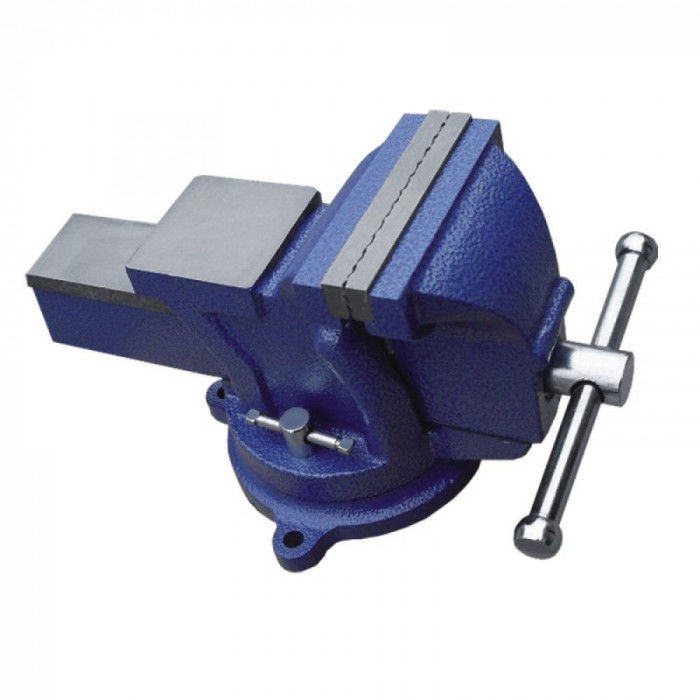

Слесарные тиски

Зажим заготовки осуществляется с помощью винтообразного механизма. Для него употребляется вал с высочайшей резьбой. Ее витки имеют прямоугольную либо трапециевидную, а не треугольную форму, что делает их более крепкими + позволяет затягивать деталь с усилием.

Заготовка устанавливается меж 2-ух пластинок, именуемых губами. Они выполнены из стали, прошедшей маленькую закалку, чтоб придать ей крепкость 45 HRC. При работе с мягенькими материалами губы можно поменять на другие, избежав повреждения детали.

Обычно на слесарных тисках предусматривается дополнительная литая площадка. Она играет роль наковальни — на ней просто выровнять ударами молотка согнутый штифт, гвоздь либо пластинку, также расплющить край стержня либо трубки. Большая литая конструкция отлично гасит удары, потому верстак не повреждается.

Разглядим все виды слесарных тисков по конфигурации, механизму сведения и функционалу. Это поможет подобрать сбалансированный версия для мастерской, предприятия либо гаража.

Тиски с 2-мя подвижными губами

Разновидность слесарных тисков, где губы способны вертеться на валу, на котором они размещены. Вращение рабочей части может быть по горизонтальной оси до 180° в обе стороны. Это расширяет способности установки заготовки и позволяет делать работу более комфортно. К примеру, чтоб изготовить продольный разрез на торце профильной трубы, ее можно установить вертикально.

Бывают модели с подвижными обеими губами, где зажимная часть двойная – имеется с обеих сторон. Снизу она обычно фигурного типа для фиксации круглых предметов. Это позволяет еще надежнее обхватить круглую трубу и не сплющить ее в момент затяжки.

Как и все обыденные слесарные тиски, они могут поворачиваться на собственном основании. Так как и традиционные модели, и с 2-мя подвижными губами могут называться поворотными, при покупке через веб следует уточнять, о каком методе поворота речь идет.

Тиски с 2-мя подвижными губами

Ручные слесарные тиски

Иногда размер обрабатываемой детали так мал, что при установке в обыденные слесарные тиски она практически не выступает наружу. В таком случае употребляют ручные тиски. Мини-версии бывают в одном из 2-ух версияов выполнения.

Винтообразные имеют две губы, которые сводятся поперечным винтом и прижимающим “барашком”. Есть версия, где заместо барашка употребляется ручка, крутящаяся по собственной продольной оси, что приводит к стягиванию. Таковой инструмент именуют также “ювелирными” тисками. Зажав деталь, ее обрабатывают ратфилем, малой шлифмашинкой либо бор-насадкой.

Тиски употребляют и в качестве универсального гаечного ключа, обхватывая шляпки болтов и гаек, когда реального ключа соответственного размера нет в наличие. Еще они комфортны для фиксации метчика при нарезании резьбы. Метрическая конусная резьба в таких моделях не должна отпугнуть покупателя, так как усилия при затяжке ручного инструментария маленькие.

При выборе ручных тисков обращайте внимание на:

• параллельность сведения губок;
• отсутствие свободного хода стягивающей ручки;
• плотность прижима без зазора.

Ручные слесарные мини тиски

2-ая разновидность ручных тисков припоминает пассатижи, которые фиксируют заготовку методом защелкивания рычажного механизма. У их имеется стягивающая пружина с регулятором расстояния меж губами. Деталь захватывается и стягивается с точной фиксацией данной толщины. Обычно параметр устанавливают чуток меньше, чем толщина заготовки, чтоб обеспечить достаточный прижим. Для раздвижения сторон употребляют дополнительный рычаг в ручке, ослабляющий хватку.

Вайс грип

Настольные стуловые слесарные тиски

Конструкция состоит из 2-ух губок, но они сводятся не по прямой, а по дуге. Для этого обе рабочие стороны снизу дополнительно соединены шарниром. Чем стороны поближе друг к другу, тем выше точка сведения. В тисках используются тонкие узенькие губы. Таковой форм-фактор позволяет зажимать специальные детали, не помещающиеся в обыденные тиски. Наибольшее расстояние разведения находится в зависимости от размеров модели и бывает 125, 150, 250 мм.

Закрепить само приспособление можно на краю стола либо стула с помощью 2-ух болтов. Это комфортно для использования не только лишь в мастерской, да и в полевых критериях. К примеру, их можно привезти на огород, установить на любом пне и отремонтировать покоробленную деталь комбайна либо трактора. Это устраняет от необходимости транспортировать гигантскую деталь от техники в мастерскую. Основной сферой использованию стуловых слесарных тисков на данный момент является кузнечное дело.

Настольные стуловые слесарные тиски

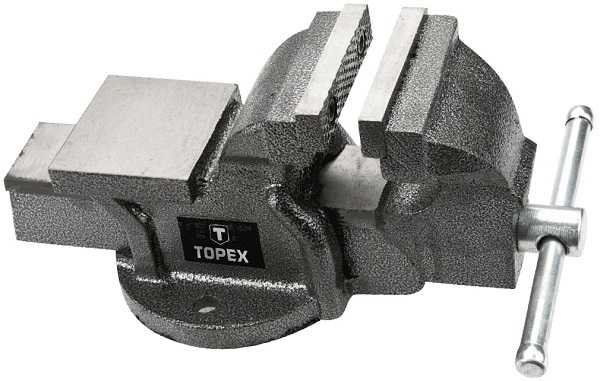

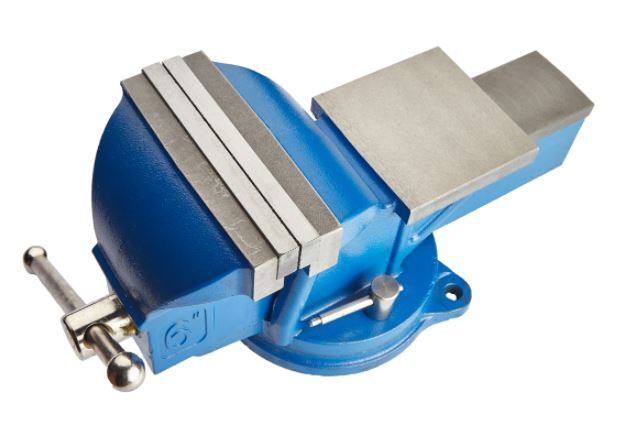

Параллельные тиски

Это “традиционный” вид слесарных тисков с маркировкой ТСМ. Свое заглавие они получили из-за параллельного расположения и движения губок. Обычно в конструкции одна сторона недвижная, а 2-ая приближается и отдаляется от нее с помощью вращения винта. Для этого деяния предусмотрена ручка. Основание тисков бывает поворотным и неповоротным. Установка осуществляется на стол, но устройство можно использовать в незакрепленном виде на полу.

Слесарные тиски ТСМ

Тиски глобусного типа

Модификация имеет все те же подвижную и недвижную губы, но корпус способен изменять угол наклона. Действие происходит с помощью полукруглых направляющих, из-за которых инструмент и получил свое заглавие. Зафиксировать данное положение можно с помощью прижимающего болта. Вращение основания на лево либо на право еще более расширяет способности по установке заготовки в более комфортном положении. Такие версии именуются двухосевыми.

Есть трехосевые тиски, где можно наклонять деталь вперед-назад, наклонять влево-вправо, поворачивать в данном положении влево-вправо. В таком случае конструкция включает дополнительные полукруглые направляющие, расположенные друг над другом. Устанавливается приспособление на верстак либо станок с помощью 2-ух проушин и болтов.

Тиски глобусного типа

Угловые тиски

Инструмент имеет недвижное основание с 2-мя упрямыми гранями. К ним прикладываются пластинки, профильные трубы, железные уголки. Подвижная часть придавливает две стороны заготовки так, что они сводятся меж собой строго под углом 90º. За счет открытой формы конструкции, к стыку имеется открытый доступ, что упрощает установку прихваток электросваркой. Тиски упрощают резвую сборку рамных деталей, где соединение производится под прямым углом.

Угловые тиски

Столярные тиски

Этот тип применяется только для фиксации заготовок из пластика либо дерева. По-другому такие приспособления именуют еще плотницкими тисками. Сила прижима тут маленькая, чтоб не оставлять следов в мягеньких материалах, потому для фиксации железа они не подходят.

Конструкция столярных тисков имеет стягивающий винт и несколько гладких железных направляющих для сохранения параллельности сторон. Приспособление закрепляется на верстаке. Губы тут из дерева, а железные уплотнительные части размещены еще ниже древесных. Это предвидено для защиты обрабатывающего инструмента. При столкновении с древесными губами режущие полотна не портятся, а периферийную часть тисков просто поменять на новейшую.

Столярные тиски на верстаке

Но не считая обыденных столярных тисков существует еще одна разновидность.

Тиски-подставка

Эта версия конструктивно отличается от традиционных столярных и выступает как автономный элемент, размещаемый на полу. Тиски имеют форму строительного “козла” и употребляются попарно. Обрабатываемая деталь размещается на их сверху и вести работы можно без верстака либо стола. Конструкция имеет упор и подвижную губу с огромным ходом (50-100 см). Резиновые накладки обеспечивают бережное воздействие при контакте с деревом.

Прижим осуществляется рычажным механизмом, потому долгого вращения винта не требуется. Привод нередко ножной и высвобождает руки мастера для удержания большой заготовки.

В таких тисках комфортно:

• строгать реберные стороны межкомнатных дверей;
• вырезать оконные просветы в дверных полотнах;
• устанавливать замки;
• пилить брус.

Тиски подставка

Трубные тиски

Круглое сечение труб усложняет обжим в тисках с ровненькими губами, так как площадь фиксации очень малая, а изделие может просто выскользнуть при нажиме. Для надежного закрепления круглых труб разработали отдельную категорию тисков. В их комфортно зажать даже маленький отрезок 5-10 см, чтоб отпилить от него кольцо либо выполнить продольные надрезы, срезать край под углом и т. д.

Трубные тиски имеют вертикальную рамку с верхней подвижной губой, перемещаемой методом вращения винта. Нижняя ответная часть недвижная. Закрепляется модель на столе с помощью болтов. Форма губок с глубочайшим вырезом снутри обеспечивает обхват и наращивает площадь прижима круглой трубы.

Если деталь толстостенная и требуется сильный прижим, есть губы с рельефной поверхностью. Для тонкостенных заготовок либо мягеньких материалов (медь, полипропилен, алюминий) предусмотрены углубления в губах с гладкой поверхностью. Не считая этой особенности, при покупке обращают свое внимание на наибольший размер вводимой трубы, чтоб он соответствовал нуждам юзера.

Трубные тиски

Цепные трубные тиски

Разновидность трубных тисков, позволяющая фиксировать трубы хоть какого поперечника. Конструкция приспособления имеет нижнюю полукруглую либо V-образную опору, на которую кладется заготовка. Деталь обхватывается металлической цепью (как у байка, но крупнее и прочнее) и стягивается эксцентриковым приводом. За счет цепи площадь контакта увеличивается еще более, что защищает заготовку от вмятин и обеспечивает надежное удержание.

Так как обжимная часть эластичная, то наибольший поперечник устанавливаемой трубы зависит только от длины цепи. Устройство удобно и в случае обхвата не очень круглых деталей, которые просто на физическом уровне не выходит установить в обыденные тиски. Еще цепные тиски животрепещущи для обжима фитинга и тройников, где выпирающие элементы мешают сведению стандартных губок.

Цепные трубные тиски

Станочные тиски

Станочные версии тисков, используются как дополнения для основного оборудования. Общими чертами приспособления являются железные губы и станина, также наличие 2-ух длинноватых прорезей в основании. С помощью их осуществляется крепление тисков к станку и их четкое размещение под шпинделем либо другой оснасткой.

Проф модели предугадывают смену губок для четкого подбора рабочей части под форму и материал заготовки. Вот систематизация станочных тисков по назначению.

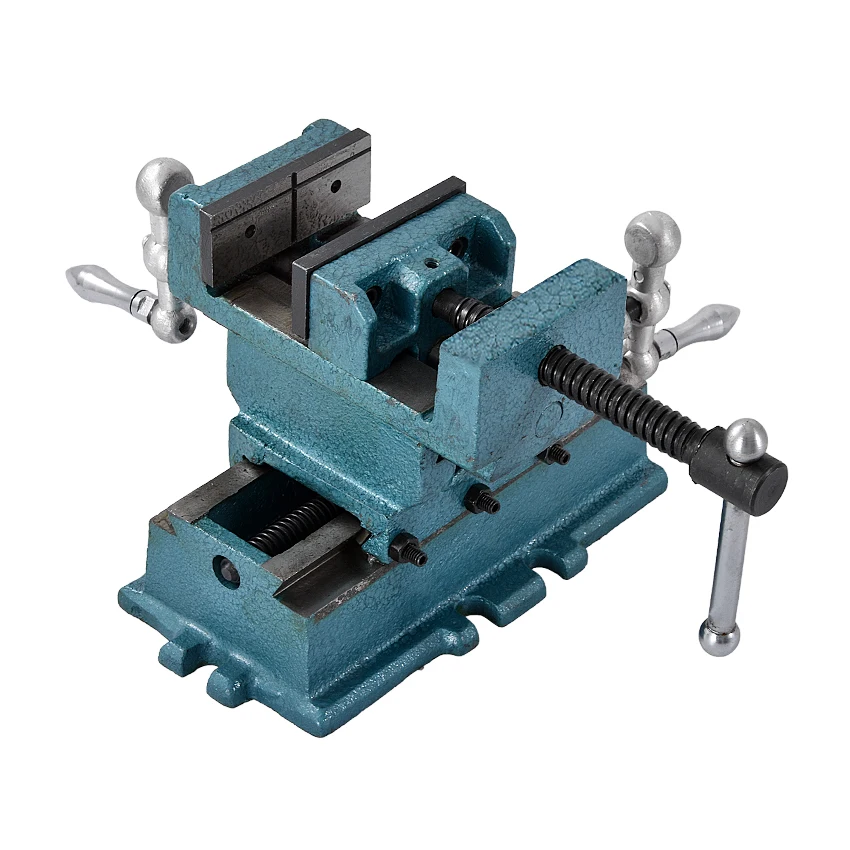

Крестовинные машинные тиски

Конструкция, не считая недвижного упора и подвижной губы, имеет по две пары направляющих и винтов, чтоб перемещать зажатую деталь вперед-назад и влево-вправо по горизонтали. Нередко рядом с руками приводов имеется шкала, чтоб созидать четкие значения такового смещения.

Благодаря таким тискам обыденный сверлильный станок можно перевоплотить в фрезерный, выполняя боковую обработку заготовок с постепенным смещением. Это прибыльно для начинающих мастеров и старта бизнеса в гараже.

Крестовинные машинные тиски

Сверлильные

Станина сверлильного станка имеет огромное количество прорезей, под которыми место расширено для особых Т-образных шпилек. С помощью их осуществляется крепление тисков, удерживающих деталь в процессе сверловки. Перемещать модель можно в стороны, к для себя и от себя, но это разрешено делать только при настройке положения. Потом тиски фиксируются гайками и далее остается подвижной только рабочая губка.

Сверлильные тиски

Фрезерные

Конструктивно способны устанавливаться на фрезерные станки. Так как станина фрезера подвижная, то тиски рассчитаны на ход к оператору и от него, также на изменение угла наклона.

Фрезерные тиски

Лекальные

Употребляются на шлифовальных лекальных станках. Производятся из нержавейки, чтоб сопротивляться коррозии. Имеют завышенную точность и шкалу с метрическими делениями для подходящего позиционирования заготовки.

Лекальные тиски

Синусные

Имеют дополнительный шарнир и направляющие в основании, дозволяющие подымать под углом рабочую часть. Это расширяет способности обработки заготовок под различными углами.

Синусные тиски

Призматические

Имеют полукруглые рабочие грани для фиксации труб и других заготовок с неровными стенами в станках. V-образная либо загнутая форма губок исключает проворачивание детали при обработке.

Призматические тиски

Прецизионные

Снабжены метрической шкалой и владеют высочайшей точностью позиционирования. В конструкции отсутствует свободный ход, а губы строго параллельны друг к другу. Употребляются для четкой машинной обработки.

Прецизионные тиски

Граверные тиски

Имеют два существенных отличия. Во-1-х, основание у их — литой шар, крутящийся в любом направлении, находясь в месте посадки станины. Положение фиксируется рычагом и становится недвижным. Это комфортно для наклона либо поворота заготовки.

Во-2-х, губы обе подвижные и сводятся сразу. Это обеспечивает размещение детали всегда в центре, что комфортно для нанесения точечных ударов и отслеживания симметричности огранки заготовки. Используются граверные тиски при художественной обработке железных частей либо в оружейном деле. На их комфортно вести резку штихелем либо молоточными резцами.

Граверные тиски

Шрабкугели

Основание тисков — большой шар на древесной подставке. Заместо последней может быть кожаная подушка с упрессованными опилками. Шар обеспечивает вращение и наклоны заготовки в любом направлении. Губы, обычно, маленькие и подходят для малых деталей (монеты, бирки, ювелирные декорации). Нередко верхняя сторона губок наделена отверстиями для установки штифтов и фиксации полых и литых предметов необычной формы.

Шрабкугели удерживаются на столе собственной массой, которая бывает от 5 до 15 кг. Этого довольно для поглощения ударов от ювелирных резцов и молоточков.

Шрабкуели

Какими бывают тиски по размеру и весу

Масса тисков находится в зависимости от их габаритов — с повышением размера растет и вес. Еще она связана с материалом основания, станины и губок. Вот три главные категории тисков:

• Мелкие — по длине и ширине менее 29х14 см с ходом рабочей части 80 мм. Масса тисков не превосходит 8 кг.
• Средние — губы раздвигаются до 125 мм, а габариты составляют 37х18 см. Вес добивается 14 кг.
• Огромные — губы способны зафиксировать детали с шириной до 160 мм, а габариты тисков составляют 45. 8х22 см. Масса приспособления до 30 кг. В связи с большими размерами и огромным весом используются исключительно в специализированных производствах и мастерских.

Как отличаются тиски по конструкции зажимного механизма

Не считая взаимодействия со станками и мотивированного назначения, тиски различаются конструкционно по типу зажимного механизма. Он бывает механическим, гидравлическим либо пневматическим.

Тиски механического типа

Это самый обширно всераспространенный тип тисков, так как в нем не требуется дорогостоящих деталей, употребления электроэнергии, внедрение расходных материалов. Для сведения сторон необходимы только физические усилия от оператора.

Винтообразные

Губы стягиваются с помощью винта с резьбой. Она бывает с витками прямоугольной, трапециевидной либо треугольной формы. Вращение винта осуществляется ручкой на конце. Длина резьбового элемента определяет наибольший рабочий ход.

Винтообразные

Быстрозажимные

Содержат снутри подпружиненный винт. Вращением устанавливается подготовительный размер меж губами. Воздействие на ручку обеспечивает притягивание. Инструмент сберегает время, когда требуется частая переустановка детали либо тиски задействованы в серийном производстве.

Быстрозажимные

Быстроразъемные

Позволяют стремительно ослабить сдавливание губок, чтоб просто извлечь заготовку. Для этого имеют дополнительный курковой механизм. Нажатие на курок снимает нагрузку. Нередко таковой тип применяется в столярном деле.

Эксцентриковые

В конструкции нет винта с резьбой. Губы сводятся вручную мастером по направляющим до подходящего размера, а прижатие осуществляется рычагом с эксцентриковым (смещенным от оси) основанием. Довольно пол оборота, чтоб накрепко зафиксировать деталь.

Эксцентриковые

Тиски гидравлического и пневматического типа

В отличие от механических тисков, требующих усилий со стороны человека, пневмо- и гидроверсии делают высочайшее усилие без помощи других либо без лишней нагрузки на руку мастера. Это помогает накрепко закрепить заготовку, независимо от физической подготовки оператора.

Пневматические тиски

Оборудование из стали с подвижной губкой и недвижной ответной частью. Имеет герметичную полость снутри, наполняемую воздухом, за счет чего и происходит сдавливание сторон и фиксация детали. Давление нагнетается компрессором, а сила воздействия регулируется по манометру. Это самый надежный способ фиксации, но пневматические тиски стоят недешево.

Пневматические тиски

Гидравлические тиски

Имеют в конструкции гидравлический цилиндр с маслом. В нем появляется давление, воздействующее на шток, который двигает губку. По типу бывает два версияа: с своим приводом и наружным. 1-ый имеет механизм накачивания давления — рычаг, заставляющий шток двигаться (как авто домкрат). 2-ой — подключается к гидрокомпрессору. Может оборудоваться интегрированным манометром для контроля давления.

Агрегаты употребляются на производствах, где требуется надежная фиксация заготовок, исключающая случайные смещения из-за слабенькой силы затягивания. Если у их ручной привод для самостоятельного наращивания давления, то тиски энергонезависимы и подходят даже для внедрения в полевых критериях.

Гидравлические тиски

Типы тисков, используемых в мастерских, и зажимные устройства

Камаль Двиведи 11 февраля 2021 г.

Здравствуйте, друзья! Сегодня я расскажу вам о тиски, которые в основном используются в промышленности или мастерской.

В этих темах мы узнаем о типах тисков , используемых в мастерской , а также узнаем о зажимных устройствах.

Тиски используются для удержания инструмента или работы в мастерской при выполнении любых такие операции, как сверление, напильник, намотка ленты, шлифование, фрезерование и т. д.

Эти типы операций выполняются на конкретном станке с помощью режущего инструмента, например, сверление выполняется сверлами, шлифование выполняется шлифовальным кругом и т. д.

В настоящее время все эти типы станков полностью автоматизированы, которые работают на станках с ЧПУ .

А для изготовления режущих инструментов используются различные типы материалов для режущих инструментов, такие как углеродистая сталь, быстрорежущая сталь и т. д.

Благодаря своим механическим свойствам обладают высокой прочностью и закалкой.

Итак, приступим к знакомству с типами тисков, используемых в мастерских.

Что такое вице?

Тиски — это инструмент для удержания работы, который используется для прочного удержания работы в мастерская.

Тиски используются для плотного удержания заготовки при выполнении операций в мастерские, такие как наполнение, резка, сверление, нарезание резьбы, покраска и т. д.

Типы тисков

В мастерской используются следующие типы тисков:

• Скамейка Vice
• Трубные тиски
• Тиски для производителей инструментов
• Ручные тиски
• Тиски для ног
• Сверлильные тиски
• Тиски для штифтов

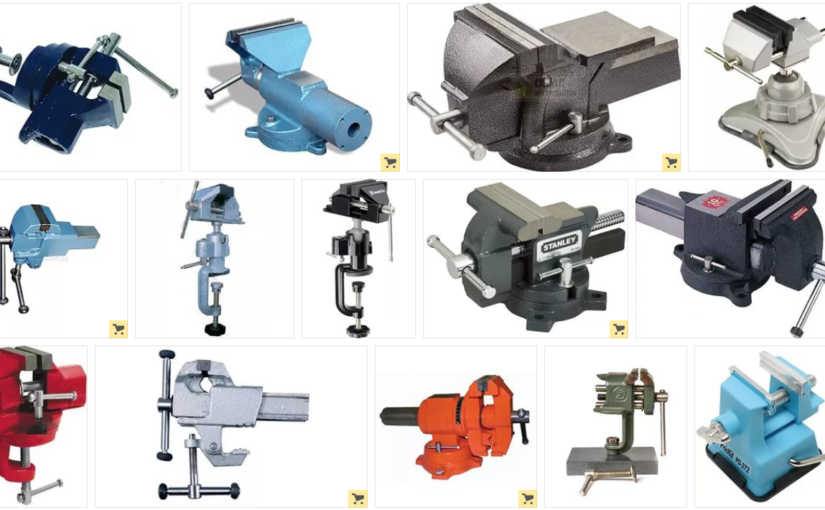

На рисунке показаны различные типы тисков, которые используются в мастерской.

Различные типы тисков, используемых в мастерской

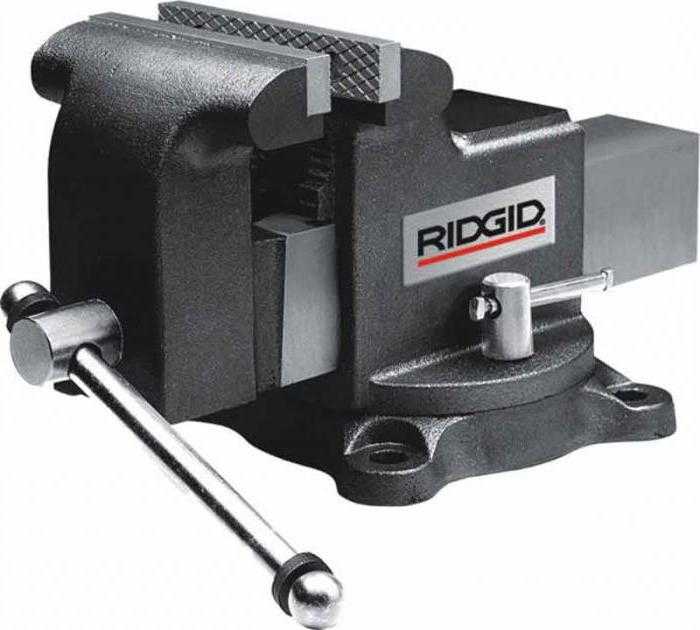

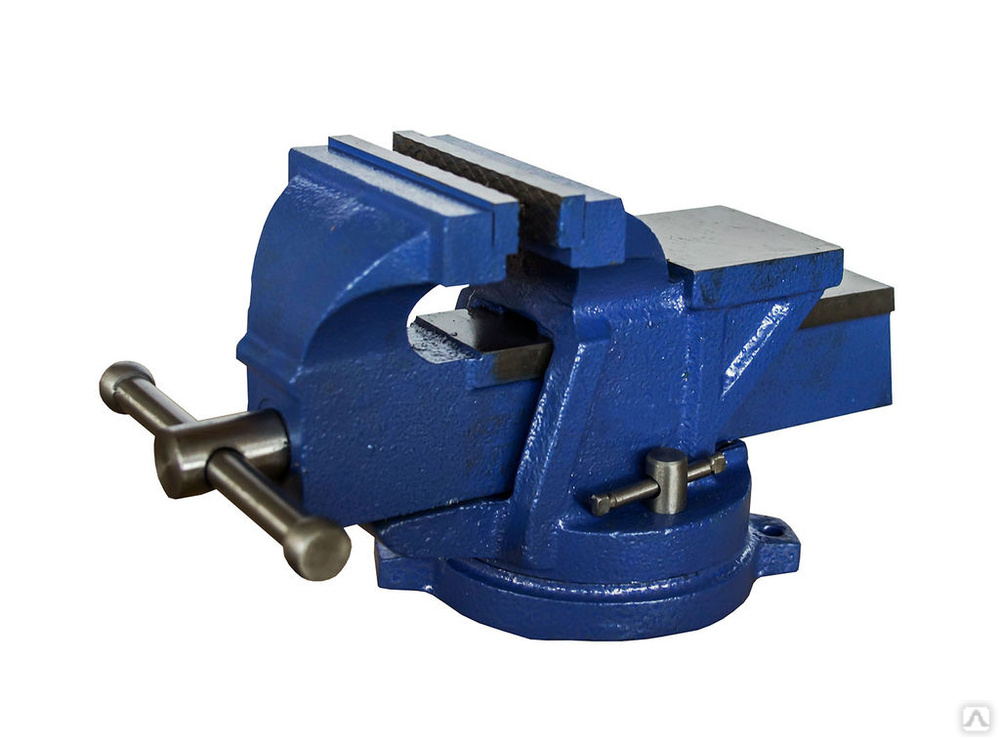

Настольные тиски

Это устройство удержания работы, которое часто используется для удержания задач во время работы. выполнение таких операций, как распиловка, опиловка, рубка, нарезание резьбы, наружная нарезание резьбы и т. д.

Он устанавливается над скамейкой.

На этих тисках две стальные губки, закаленные и имеют на них канавки.

Его высота остается равной локоть ремесленника.

Корпус из чугуна или стали.

Его размер определяется по ширине челюсти.

Неподвижная губка остается неподвижной, и только подвижная губка перемещается и затягивает изделие при затягивании шпинделя.

Для проведения отделочных работ штатные губки (кулачки) должны быть покрыты алюминием, латунью или медью, чтобы предотвратить порчу готовой поверхности работы.

Их также называют машинными тисками, если они оснащены станком.

Детали и функции верстачных тисков

К верстачным тискам прикреплены следующие детали:

• Фиксированная челюсть
• Подвижная челюсть
• Челюсти
• Шпиндель
• Ручка
• Коробчатая гайка

См. на рисунке детали настольных тисков.

Настольные тиски

Фиксированная челюсть

Фиксированная челюсть всегда фиксируется на верстаке с помощью гайки и болта.

Неподвижная губка изготовлена ​​из серого чугуна.

Подвижная губка

Подвижная губка перемещается вперед и назад в зависимости от размера задания.

Подвижная щека также изготовлена ​​из серого чугуна.

Щековые пластины

Челюсть имеет пластину внутри, которая фиксируется винтом называется челюстной пластиной.

Эти пластины снабжены поперечными насечками, которые создают контроль над работой.

Для изготовления этих пластин используется металл из углеродистой стали.

Шпиндель

Подвижная щека должна состоять из шпинделя, изготовленного из мягкой стали.

Подвижная губка двигается вперед и назад только при этот шпиндель вращается.

Рукоятка

Рукоятка оснащена шпинделем, а затем вращает ручку по часовой стрелке и против часовой стрелки, то шпиндель перемещается вперед и назад.

Рукоятка изготовлена ​​из мягкой стали.

Коробчатая гайка

Гайка, через которую проходит шпиндель, называется накидной гайкой, а также направляющей гайкой.

Коробчатая гайка всегда подходит к фиксированной губке.

Изготовлен из чугуна или бронзы.

На что обратить внимание при установке верстачных тисков

1. Высота тисков должна составлять один метр от пола цеха до верха тисков или равняться локтю мастера.

2. Желательно закрепить слесарные тиски с помощью болтов, гаек и шайб выше вершины скамью, так как она обеспечивает хорошую поддержку и силу.

3. Должна быть на уровне и параллельно верстак и магазин пол. Если она не зафиксирована по уровню, то материал будет натирать более чем с одной стороны во время работы.

4. Его постоянная работа должна немного отличаться от конец верстака.

5. Тиски должны быть надежно закреплены. Если его не держать крепко, он будет вибрировать, что повлияет на чистоту поверхности и точность.

Тиски для труб

Этот тип тисков часто используется для фасонная работа и С-зажим труб, особенно сантехнические и слесарные работы.

На нем прорезан V-образный паз челюсти, что позволяет трубы и цилиндрические прутки должны быть хорошо зажаты при резке, нарезание резьбы и т. д.

См. рисунок выше, на котором четко показана губка с V-образной канавкой.

Часто хорошо подходит для конец скамейки.

Тиски Tool Makers

Этот тип тисков используется для удерживания сложной работы который имеет небольшой размер при подпиливании и обработке.

Его можно поворачивать, чтобы установить работу под любым углом.

Ручные тиски

Эти тиски используются для захвата винтов, заклепок, гвоздей и других подобных материалов, которые слишком малы, чтобы их можно было удерживать в верстачных тисках.

Иногда его также используют для удержания тонких пластин. во время бурения.

Тиски для ног

Этот тип тисков используется для выполнения тяжелых и грубые виды работ, такие как гибка, ковка и долбление, и он может выдержать тяжелую работу.

Сверлильные тиски

Это прочные тиски с подвижным шарниром. Может быть перемещается вперед и назад за счет вращения рукоятки подвижной челюсти.

Эти тиски используются при сверлении мелких деталей.

Тиски для штифтов

Эти тиски используются для удержания изделий малого диаметра, таких как булавки, иглы и т. д.

Уход и техническое обслуживание тисков

• Скользящая спинка не должна использоваться в качестве наковальня. Тиски следует затягивать только его ручка. Молот не следует использовать для получения большего рычага.

• Время от времени тиски следует очищать и прикладывать к ним, а также проверять их ослабление. Если губки разболтались, их следует заменить.

• Когда тиски не используются, их следует хранить свободный.

Зажимные устройства

Зажимные устройства также используются для удержания инструмента или работы.

Встречаются следующие типы зажимных устройств:

• Зажимы тисков
• Зажим «С»
• Зажим для инструментов

Зажимы тисков

Использование этих работ не оставляет следов на губках тисков и не оставляет следов на поверхности тисков. работа не испортилась.

В зависимости от функции эти соединения бывают разных размеров.

Они изготовлены из мягких материалов, таких как медь, свинец, алюминий, жесть и т. д. из удерживающего материала.

Зажим “C”

Это зажим для выполнения всей работы, который часто используется для всех типов простых задач.

В в его конструкции есть рама в форме английской буквы «С» и представляет собой винт.

Также используется для удержания работ на угловой пластине или стол сверлильного станка и удерживать два или больше рабочих мест вместе. С-образный зажим для конкретной работы следует использовать соответствующий размер.

Не следует подвергать чрезмерному давлению, так как это может привести к вращению винтового стержня.

В основном используется для маркировки, пайки, пайки и т.д. Зажим Tool Makers

Этот зажим также называется параллельным зажимом и изготовлен из мягкой стали. Он используется для скрепления мелких деталей при сборке, маркировке, механической обработке, сверлении, клепке, завинчивании и т. д.

Встречаются от 50 до 150 мм разных размеров и длинные челюсти. Сверху к нему винтами крепится обойма, чтобы он не развалился при регулировке.

Надеюсь, вы все знаете Тиски типа очень хорошо используются в мастерской, а также зажимные приспособления.

Часто задаваемые вопросы по типам тисков

Какие тиски используются для удержания полых цилиндрических деталей?

Трубные тиски — это тип тисков, которые используются для удержания деталей круглой формы, таких как полые цилиндрические детали.

Зажимные тиски используются для?

Зажимные тиски — это тип зажимных устройств, которые используются для зажима или удержания готовой работы.

Что такое слесарные тиски?

Настольные тиски являются наиболее важными типами тисков, которые используются для удержания задач во время выполнения таких операций, как нарезание стружки, нарезание резьбы, нарезание резьбы и т. д.

Какие тиски можно использовать для захвата винтов или заклепок?

Ручные тиски — это тип тисков, которые используются для захвата винтов или заклепок, которые нельзя удерживать слесарными тисками.

Какие тиски используются для выполнения мелких работ, требующих опиловки сверления?

Тиски слесарные – это тип тисков, которые используются для удержания сложной работы, такой как выполнение мелких работ, требующих заполнения или сверления.

Какие тиски используются для удержания деталей очень малого диаметра?

Тиски для штифтов — это тиски, которые всегда используются для удержания деталей очень малого диаметра.

Какой тип тисков используется для удержания работы при сверлении?

Сверлильные тиски — это тиски, которые используются для удерживания небольших заготовок во время сверления.

Какие тиски используются для выполнения очень мелких работ?

Штифтовые тиски используются для выполнения очень мелких работ.

Какой тип тисков используется для зажима небольших проводов и штифтов?

Тиски для булавок используются для удержания небольших проводов и булавок.

В чем разница между слесарными тисками и машинными тисками?

Слесарные тиски и станочные тиски одинаковы, если слесарные тиски установлены на любую машину, тогда они называются станочными тисками.

Какие тиски обычно используются в сантехнических работах?

Трубные тиски — это тиски, которые обычно используются в сантехнических работах.

Тиски: 15 типов тисков

В этой статье вы узнаете что такое тиски в мастерской? Как использовать ? Объяснено с его частями , типами , конструкцией , как работает каждый тип тисков с схемой . А также вы можете скачать PDF-файл этой статьи.

Что такое порок?

В мастерской абсолютно необходимо крепко удерживать заготовку для выполнения различных операций, таких как опиливание, сверление, измельчение или фрезерование и т. д. Механическое устройство, используемое для удержания заготовок, называется тисками. Также можно сказать, что мастерская неполноценна без тисков.

Типы тисков

Для разных работ используются разные виды тисков. Ниже приведены типы Vice:

1. Скамейка VICE
2. Простая скамейка VICE
3. Сказочная скамья повер в базе
4. Быстрое выпуск Вице
5. Комбинированный вице -вице -вице -вице -вице -вице -вице -вице -вице -машина
7. SWIVIVEL MACHINE
8. Станочные тиски
9. Универсальные станочные тиски
10. Вертикальные станочные тиски

Pipe Vice

LEG VICE

CARPENTER VICE

РУКА VICE

Комбинированный рука вице -вице –

PIN -вице -вице -вице -VICE

из чугуна. Обе его губки изготовлены из инструментальной стали. Ручка шпинделя изготовлена ​​из мягкой стали. Эти тиски наиболее широко используются в мастерской.

Детали тисков:

1. Основание
2. Шпиндель
3. Рукоятка
4. Неподвижная губка
5. Подвижная губка
6. Пластина губки

Конструкция настольных тисков:

Неподвижная губка отлита вместе с тисками. С ним фиксируется подвижная челюсть. В обеих губках пластина из инструментальной стали крепится с помощью пластинчатого винта, который имеет вмятины. Именно из-за этих вмятин хватка работы очень сильная. Когда пластина челюсти повреждена, ее можно заменить.

Шпиндель устанавливается напротив подвижной губки, которая фиксируется с помощью штифта и пружины. Этот шпиндель устанавливается в накидной гайке с резьбой, затянутой в неподвижном кулачке. В шпинделе и коробке нарезана квадратная резьба гайки.

Ручка круглого стержня закрепляется в отверстии, сделанном в начальной части тисков. При вращении этой ручки подвижная челюсть перемещается вперед или назад. Работа удерживается между двумя челюстями. Размер тисков берется из его ширины. Тиски крепятся на рабочем столе двумя или тремя болтами.

#2 Простые настольные тиски:

Полная информация об этих тисках была дана выше и показана на рисунке.

#3 Настольные тиски с поворотным основанием:

Эти тиски очень похожи на простые тиски. Но его нижнее основание сконструировано таким образом, что его можно было поворачивать. Для его поворота фиксирующий рычаг, закрепленный в основании, ослабляется, и, повернув его по желанию, рычаг снова затягивается.

Одним из преимуществ использования этих тисков является то, что, закрепив заготовку один раз, мы можем вращать заготовку в любом направлении для выполнения различных операций, таких как опиливание, обрезка и т. д. Это экономит время. Этот порок показан на рисунке.

Быстросъемные тиски #4:

В этом типе тисков контрфорсная резьба нарезана на шпинделе, и с ним используется полугайка. С одной стороны шпинделя закреплен спусковой рычаг. которую можно нажать, чтобы вытащить подвижную работу, не вращая шпиндель. При нажатии на рычаг полугайка прижимается и контакт между шпинделем и гайкой размыкается.

Как только давление рычага ослабевает, гайка с помощью пружины возвращается в прежнее положение и в это время эти тиски работают как обычные тиски. Основное удобство, предоставляемое этими тисками, заключается в том, что для выполнения различных операций, таких как опиливание, скалывание, шабрение и т. д., работу можно часто закреплять или демонтировать. Эти типы порока показаны на рис.

#5 Комбинированные тиски:

Очень полезные тиски. В этих тисках под обе параллельные губки также выполнены V-образные губки. Таким образом, наряду с плоской деталью можно легко удерживать круглые трубы, стержни и т. д. Это показано на рисунке.

#6 Станочные тиски:

Необходимо крепко удерживать работу при сверлении, фрезеровании, прорезке пазов или формовании. Для удержания работы на этих операциях используются машинные тиски. Эти машинные тиски крепятся на столе. Для крепления к столу используются Т-образные болты, которые прочно и легко крепят тиски в Т-образный паз, выполненный в столе.

Тиски плоскостного станка:

Это показано на рисунке. Эта машина используется для закрепления легких работ. Он также известен как машина малой грузоподъемности Vice. Его фиксированная челюсть длинная. Или это подвижная челюсть движется вперед или назад при вращении шпинделя.

Фланцевые машинные тиски:

Эти тиски также называются машинными тисками для тяжелых условий эксплуатации. Эти тиски используются для крепления таких изделий, которые во время обработки подвергаются частым ударам. На одном конце шпинделя выполнен квадратный конец, в котором закреплена ручка коробчатого типа для его вращения.

Поворотные машинные тиски:

По конструкции и форме эти тиски аналогичны фланцевым машинным тискам, но у них другое основание, с помощью которого тиски можно поворачивать под любым углом. Его преимущество в том, что, не отделяя работу от тисков, можно выполнять прямую или угловую обработку. Этот тип машинных тисков показан на рисунке.

Универсальные машинные тиски:

Очень полезные машинные тиски. Особенность этих машинных тисков в том, что с их помощью можно выполнять работу в вертикальном, горизонтальном или угловом положении. В основном используется в инструментальном производстве. Одна из машин этого типа показана на рис.

Вертикальные машинные тиски:

Эти тиски отличаются от всех других типов тисков тем, что в них рабочие места удерживаются вертикально. Вместо губок в этих тисках фланцы. Этими тисками банка он легко удерживается при механической обработке. Этот тип тисков показан на рис.

Трубные тиски #7:

В этих тисках шпиндель и губка устанавливаются вертикально. Его челюсти имеют форму буквы «V», в этих челюстях прорезаны вмятины. Вот почему эти тиски легко и надежно удерживают трубы и круглые заготовки. В его челюсти буква «V» выполнена под углом 90°. На рисунке показаны тиски для труб.

#8 Ножные тиски:

Обычно используются в кузнице. В нем крепится горячая работа и выполняются кузнечные операции, такие как ковка, гибка и т.д. Устанавливается на верстак в подвесном виде. Он содержит одну ногу. который сразу ставится на дерево.

Подвижная и неподвижная челюсти соединены друг с другом шарниром. Между этими двумя губками закреплен прочный рессорный лист, с помощью которого подвижная рукоятка челюсти легко открывается при вращении. На верхней стороне обеих губок установлен шпиндель, в котором нарезана квадратная резьба.

В неподвижной губке установлена ​​накидная гайка, поэтому при вращении рукоятки подвижная губка открывается наружу. Этот тип тисков показан на рисунке.

Весь корпус сделан из грубого железа. Вот почему, когда мы наносим удары молотом, это не имеет никакого плохого эффекта.

#9 Плотничные тиски:

Эти тиски используются только для работы по дереву. Его пауки сделаны из железа, но челюсти сделаны из дерева. Используется для удерживания древесины и выполнения над ней различных операций. На его шпинделе нарезана контрфорсная резьба и установлена ​​пружина. Эти тиски также функционируют почти как быстросъемные тиски.

#10 Ручные тиски:

Эти тиски очень похожи на ножные тиски с длинной ножкой и открываются так же, как эти тиски. В этих тисках можно удерживать только мелкие работы.

Его нельзя установить на верстак. Судя по названию, его держат в руках. Вместо рукоятки используется барашковая гайка, закрепленная на шпинделе между двумя губками. Между двумя ножками закреплена пружинная скоба, благодаря чему она легко открывается.

#11 Комбинированные ручные тиски:

Комбинированные ручные тиски показаны на рисунке. Его можно использовать как в виде небольших слесарных тисков, так и в виде ручных тисков. Удерживая ручку тисков, его можно использовать как ручные тиски. К нему прилагается базовый зажим. С помощью этого зажима его также можно установить на скамью. Таким образом, он функционирует как небольшие слесарные тиски.

Отличительной особенностью является то, что, ослабив барашковую гайку, как поворотные тиски, его можно установить под любым углом. Эти тиски изготавливаются методом ковки стали. На его шпинделе нарезаны правая и левая резьбы. поэтому обе челюсти открываются или закрываются одновременно.

Тиски №12:

Эти тиски работают как небольшой сверлильный патрон. В этих тисках три кулачка наподобие патрона. Верхняя часть тонкая и длинная, либо с накаткой, либо из шести-восьми стекол. В его корпусе есть отверстие, в которое можно легко удерживать длинные провода, штыри и т. Д.

Штифтовые тиски можно открыть или затянуть, удерживая их между мизинцем и большим пальцем руки. Он используется часовщиками или производителями инструментов для удержания мелких деталей, таких как винт, штифт и т. Д.

#13 Тиски для инструментальных мастеров:

Источник изображения: Indiamart

Как правило, они предназначены для изготовления инструментов из цветных металлов и других мелких работ. Его челюсти сделаны гладкими, что позволяет избежать ушибов рабочих мест. Нет необходимости устанавливать эти тиски на стол и т. д. Их можно держать в руке или просто класть на стол для хранения и т. д. Это показано на рисунках.

#14 Сверлильные тиски:

Источник изображения: Indiamart

Сверлильные тиски — это особый тип станка, тиски. Он используется для удержания работы при сверлении отверстий с помощью сверлильного станка. Он сделан из стали. К нему прикреплена ручка. Подняв его вверх, челюсти можно разъединить.

Также предусмотрен шпиндель с резьбой для настройки хода после подъема рукоятки. Нет необходимости затягивать эту машинную дрель на столе. Держится на столе обычным образом и управляется ручкой.

Заключение

Вот и все, спасибо за прочтение, надеюсь, я рассказал все о видах порока. Поскольку у нас тиски являются самым важным инструментом в мастерской, или можно сказать, что мастерская неполноценна без тисков.

Если есть вопросы по “видам порока” можете задавать в комментариях я вам отвечу.
