Виды заглушек трубопроводов

• Типы заглушек для труб
• Виды по способу монтажа
• Материал

---

Заглушка представляет собой трубопроводную деталь, с помощью которой закрывают концевые отверстия труб, ее основная роль, и используют при изготовлении различных емкостей: котлов, аппаратов, сосудов.

Фитинг в зависимости от типа устанавливают в системах для полной или временной остановки движения транспортируемых продуктов. Трубодеталь позволяет консервировать трубный участок на длительный срок или проводить периодические ремонтно-профилактические работы. Ее также применяют при транспортировке труб, во избежание внутренних повреждений.

Эксплуатация стальных заглушек возможна:

• на промышленных предприятиях;
• в коммунальном хозяйстве;
• в быту.

Типы заглушек для труб

В зависимости от конструкции фитинги делят на:

• эллиптические;
• плоские;
• фланцевые;
• межфланцевые (поворотные).

Эллиптические заглушки, иначе сферические, представляют собой стальные элементы с отбортованными торцами, в разрезе напоминающие эллипсис или сферу. ОСТ 36-22-77 регламентирует производство сварных фитингов, которые выдерживают нагрузки до 25 кгс/см². ГОСТ 17379-2001 устанавливает нормы изготовления бесшовной арматуры, работающей при давлении до 16 МПа.

Плоская трубодеталь конструкционно представляет собой стальной диск с патрубком, который применяют при прокладке трубопроводов тепловых электрических станций с температурой теплоносителя не более +425 °C. На внешней стороне диска могут располагаться ребра жесткости. Производят арматуру по размерам и требованиям ОСТ 34.10.758-97 и ОСТ 34.10.759-97.

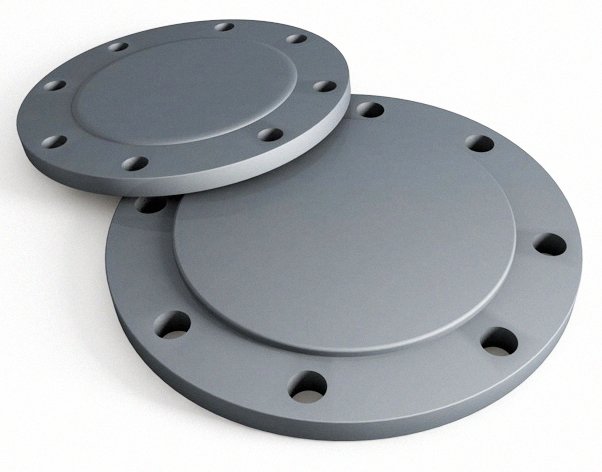

Фланцевые элементы повторяют форму, исполнения и типы уплотнительных поверхностей фланцев с разницей в том, что у заглушек отсутствует центральное сквозное отверстие. Их используют при работе со средами температурой от -70 до +600 °C. Допускается возможность неоднократного использования трубодеталей, монтируя и демонтируя их при необходимости переноса на другой трубный участок.

АТК 24.200.02-09 является основным регламентирующим стандартом.

Межфланцевые (поворотные) заглушки иначе называют очками Шмидта благодаря конструкции из двух дисков ‒ глухого и с отверстием в центре, соединенных перемычкой. Такие детали устанавливают в трубопроводах, требующих проведения периодических профилактических работ, например, опрессовки. Изготавливают элементы по нормам АТК 26-18-5-93.



Виды по способу монтажа

Запорные детали монтируют тремя способами:

1. Сваркой. Приваривание обеспечивает лучшую стыковку трубопроводной арматуры, исключает риск протечек рабочей среды. Демонтаж трубодеталей достаточно трудоемок, поэтому его производят редко.
2. Фланцами. Заглушки являются частью фланцевого соединения. Элементы равномерно стягивают болтами (шпильками) и гайками по периметру. Между ними устанавливают прокладку (металлическую, неметаллическую, овального сечения и пр.) для исключения трения и лучшего сопряжения.

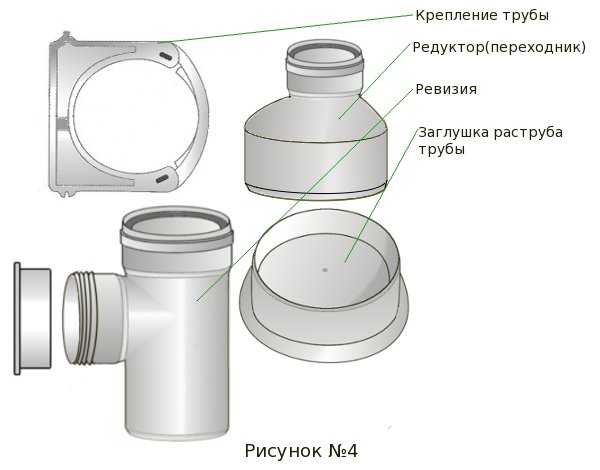

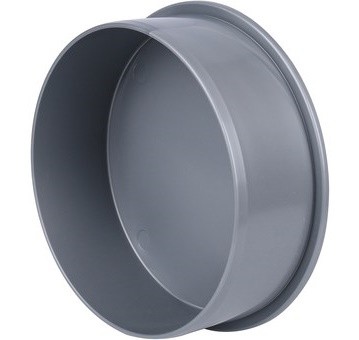

3. Резьбой. Крепление арматуры осуществляют закручиванием. Для герметичности соединения на внешнюю резьбу трубы накручивают льняную нить или фум-ленту. Резьбовые заглушки в основном используют для закрытия канализационных трубопроводов небольшого диаметра с низким давлением.

Материал

Сталь. Для промышленных трубопроводных систем детали изготавливают из стали различных марок в зависимости от условий эксплуатации. Стальная арматура обладает высокой прочностью, устойчивостью к температурным деформациям, коррозионно-активным средам.

Латунь. Латунные элементы уступают стальным в прочности, поэтому их применяют в коммунальных системах с малыми нагрузками. Имеют внутреннюю резьбу.

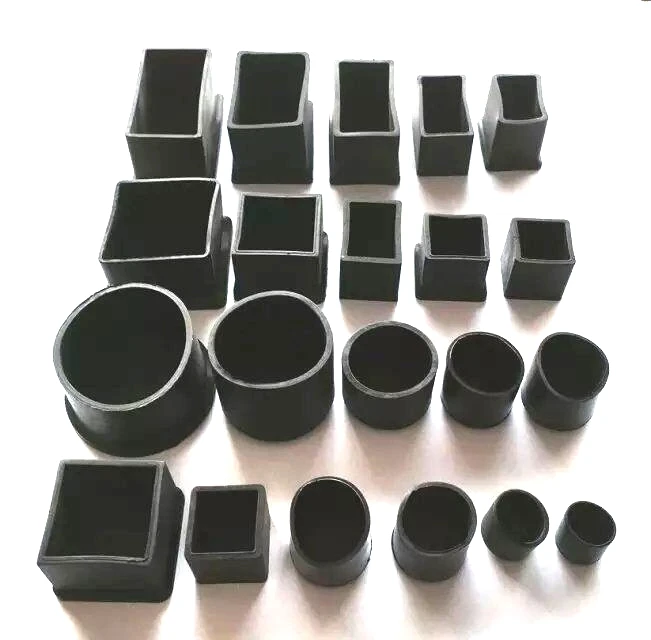

Резина. Резиновые заглушки ввиду мягкости материала не справляются с задачей остановки движения транспортируемого продукта. Их применяют в качестве защитных трубных накладок от мусора.

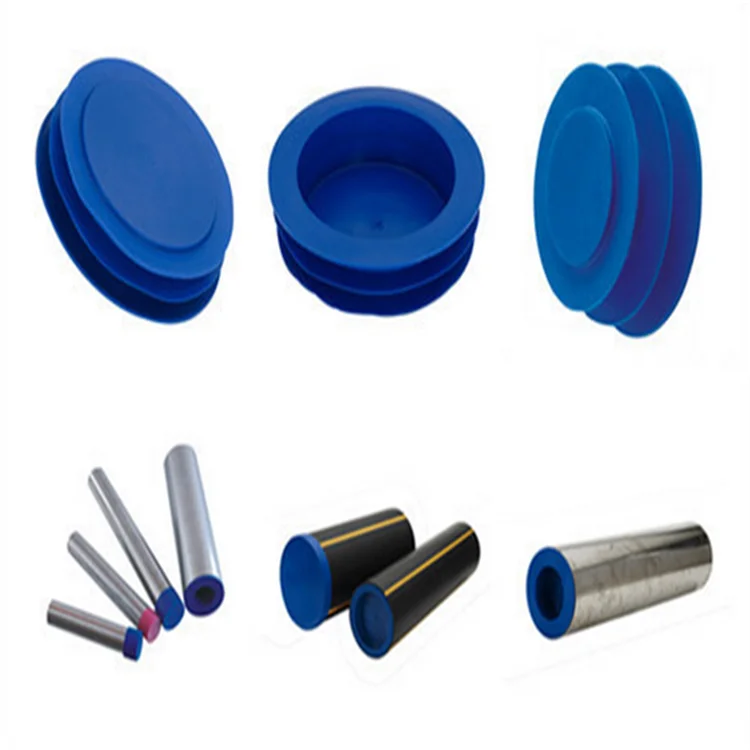

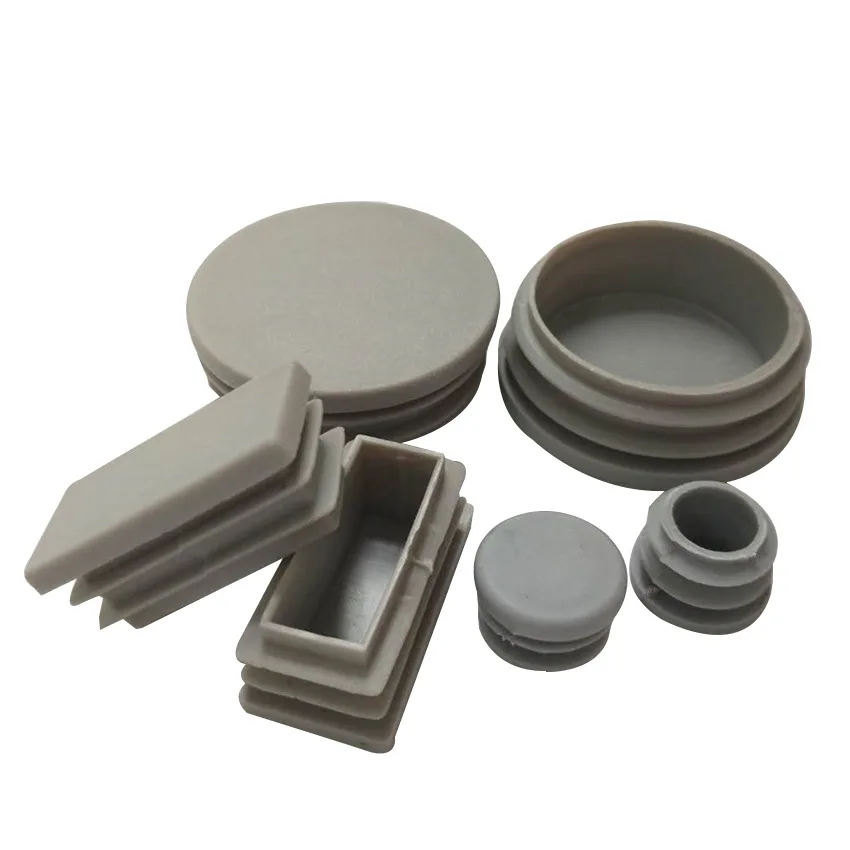

Полиэтилен. Пластиковые трубодетали используют в коммунальных сетях, а также при транспортировке труб, различных фитингов.

Виды заглушек трубопровода | ООО ПКФ АрмаПром

• Главная
• Виды заглушек

Заглушка — соединительный элемент трубопровода. Фитинг используют во всех отраслях промышленности, жилищно-коммунальном и личном подсобном хозяйстве. От сферы применения зависит назначение детали. Так, в нефтегазовом секторе она служит для временного или постоянного перекрытия труб, их безопасной транспортировки. На садовом участке — для декора оросительных систем, мебели.

На выбор изделия влияет:

• материал;
• конструкция;
• условия эксплуатации.

Зависит от функциональных характеристик, совместимости с рабочими деталями. Металлические фитинги используют с трубами из металла. Пластмассовые — с пластиковыми.

• Металл. Такая арматура прочна, устойчива к внешнему и внутреннему давлению. Ее устанавливают на газовые, нефтяные, коммунальные магистрали. Низколегированная и углеродистая сталь стойка к перепадам температур, высокоагрессивным средам. Латунь мало деформируется, но выдерживает высоких температур и давления. Поэтому её часто используют на дачных объектах, где требования к конструкции снижены. Нержавеющая сталь не намагничивается, невосприимчива к коррозионным процессам, не имеет ограничений в сварке. Находит применение в химической, пищевой, фармацевтической и смежных отраслях.
• Пластмасса. На детали из полиэтилена не влияет коррозия, но они деформируются при высоких температурах, в том числе под воздействием солнечных лучей.
• Хромированная сталь.Такое изделие защищено от ржавчины, но имеет высокую цену. Чаще всего крепится на торцах, добавляет эстетики. Резина. Такие модели защищают трубы от загрязнения и мусора, но не подходят для серьезного перекрытия из-за пластичности.

Разновидности

• Фланцевые. Имеют вид диска с отверстиями для крепежа по краям. Монтаж производят болтами, заклепками, шпильками, поэтому установка и снятие не вызывают затруднений. Производится из резины и стали. Стальной арматурой временно перекрывают трубопроводные системы при ремонте, установке нового оборудования.
• Эллиптические. Представляют собой полусферу с отторцованными краями, монтируются к трубам сваркой. Их отличает повышенная степень герметизации соединений. Используются во всех промышленных сферах для постоянного перекрытия, реже при ремонтных работах.
• Резьбовые. Материалом служат металл и пластмасса. Обеспечивают плотное соединение, позволяют получить доступ к запечатанным жидкости, газу, пару. Часто производится под трубопроводы небольшого диаметра.
• Пневматические. Резиновая арматура в виде шара расширяется при накачке воздухом, блокирует проход водопровода. Идет в комплекте с насосом.
• Транспортировочные. Пластмассовые чехлы перекрывают трубопроводы во время транспортировки.
• Торцевые. Защищает трубы от попадания мусора.

Другие параметры

Габариты и сечение (круглое, квадратное, прямоугольное) фитинга должны совпадать с трубными. Кроме того, условия эксплуатации труб также влияют на подбор фитинга.

• Газовые системы требуют качественной герметизации, которую дают только эллиптические заглушки.
• Для перекрытия магистрали на продолжительное время используют резьбовые, эллиптические изделия. На время ремонта — фланцевые и пневматические.
• На отопительные магистрали ставят металлические заглушки. Резина и пластик утрачивают форму при работе с горячими потоками.

Наконец, выбор зависит от качества продукции.

Условия поставки

Цена, наличие товара, условия и гарантии

Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.

У нас действует накопительная система скидок для постоянных клиентов.

Условия оплаты

Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.

Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.

Доставка

Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.

При любом виде расчета отгружаем товар на следующий день после поступления оплаты.

Приемка и разгрузка товара

Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.

При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).

Звоните

8-800-775-12-74

Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 – 18:00 – по Челябинску
07:00 – 16:00 – по Москве

Отправляйте заявку

Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.

Запросите цены, условия и сроки поставки

Я принимаю условия пользовательского соглашения

Прикрепите заявку и свои реквизиты – и мы сразу сможем выставить Вам счет.

Получать новости о скидках и акциях

Прикрепите заявку

Прикрепите реквизиты

Отправить заявку

3 различных материала заглушек, используемых в трубопроводных проектах

Какая трубная заглушка подходит для вашего трубопровода и проекта? Всегда покупайте правильные продукты с этим руководством по различным материалам трубных заглушек. Есть несколько соображений, когда вы покупаете заглушки, фитинги и другую продукцию для своих трубопроводов. После все, вам нужно убедиться, что продукт надежно подходит для давления, температура и требования к продукту этой конкретной трубопроводной системы. Один из самых важных моментов при покупке трубы вилки – это тип материала. Материал заглушки трубы влияет на то, насколько хорошо она держится с течением времени и против давления и температуры внутри трубка. Кроме того, необходимо учитывать, насколько совместим материал вилки с продуктом, который проходит через трубопровод. Сделать правильно решение для ваших продуктов и конвейера, узнав больше об этих различные материалы, используемые для заглушек труб. АБС АБС, или акрилонитрилбутадиенстирол, представляет собой термопластичную смолу, разработчики, созданные специально для нефтяных, газовых и химических операций. Во многих механических заглушках для труб используется АБС-пластик в качестве армирующего материала из-за его высокая ударопрочность. Пробки ABS устойчивы к механическим повреждениям, даже при более низких температурах другие материалы могут стать хрупкими и слабыми. Кроме того, АБС-пластик легче металлических материалов, что упрощает вилку из АБС-пластика. для работы и часто дешевле, чем их аналоги на металлической основе. Латунь Латунь — еще один популярный выбор среди различных материалов для трубных заглушек. Отчасти это связано с его невероятной долговечностью. Латунь – это оптимальный выбор для интенсивного использования и может оставаться в хорошем состоянии в течение годы. Он не рассыпается и не трескается со временем. Кроме того, латунь устойчивы к ржавчине и другим формам коррозии. Латунь тоже хорошо держит против экстремальных температур, что делает его популярным выбором для труб, обрабатывать продукты при высоких температурах. Ткань В зависимости от области применения тканевые заглушки могут быть изготовлены из нитрила. армированный баллистический нейлон, кевлар, брезент или другие материалы. Эти вилки очень выгодны в проектах, где стоимость, гибкость и скорость приоритет. Армированный нитрилом баллистический нейлон устойчив к проколам и синтетика для долговечности. Для уникальных или специфических химических или температурных Требования, другие материалы могут быть использованы. Тканевые заглушки хорошо подходят для приложений с высоким расширением, имеют небольшой диаметр в спущенном состоянии что обеспечивает гибкость в навигации по небольшим проемам и требует только небольшая площадь для хранения, когда она не используется. Если вы ищете лучшие на рынке заглушки для труб и другие аксессуары для трубопроводов, остановитесь на продукции Petersen. Мы есть диапазон материалов, размеров и других вариантов, которые вам нужно найти идеальный продукт для работы. Информация может быть использована, но без каких-либо гарантий или ответственности. Этот информация считается правильной, но всегда должна быть двойной проверено на альтернативных источниках. Строго соблюдать и соблюдать все применимые национальные и местные нормы и правила.

Различные типы заглушек для водопроводных труб

Используете ли вы заглушку для тестирования, обслуживания или ремонта, важно использовать высококачественный продукт, на который можно положиться. При использовании заглушек для труб понимание оборудования и условий работы имеет жизненно важное значение для безопасности подрядчика.

Трубные заглушки Cherne используются строительными и коммерческими подрядчиками, а также промышленными и коммунальными инженерами для безопасного и эффективного выполнения работы. Эти заглушки обычно используются в сантехнике или гидротехнических сооружениях. Cherne предлагает блокирующие, байпасные, пробки для проверки воздуха и контрольно-измерительное оборудование для сантехники и систем водоснабжения.

Давайте подробно рассмотрим применение гидротехнических сооружений и различные типы доступных заглушек для труб.

Заглушки для труб водопроводных сооружений

1.    Шаровые заглушки для блокировки/испытания водопроводных сооружений

Заглушки для водопроводных сооружений представляют собой пневматические заглушки, используемые для блокировки потока во время нового строительства, технического обслуживания или испытаний в пресной, ливневой или сточной воде и канализационные системы. Их также можно использовать в качестве обратных заглушек при испытаниях канализационного воздуха. Пробный шар не имеет байпаса и предназначен для выполнения одной задачи — перекрытия (герметизации) трубы. Заглушки Cherne для гидротехнических сооружений доступны в различных размерах до 9.6 дюймов в диаметре.

Ниже приведены некоторые из наиболее популярных вариантов заглушек Cherne для гидротехнических сооружений:

●    Испытательные заглушки серии I обеспечивают повышенную производительность и безопасность благодаря оптимизированной конструкции. Произведенный роботизированным способом сердечник из натурального каучука каждой пробки механически соединен с алюминиевой торцевой пластиной, что обеспечивает точность и согласованность, а также устраняет сбои, возникающие в результате процессов химического связывания. Кроме того, вилки серии I оснащены коррозионностойкими алюминиевыми торцевыми пластинами с выгравированными лазером идентификаторами, заменяющими выпуклые резиновые маркировки, которые со временем стираются по мере использования. Заглушки легкие, короткие и гибкие, но при этом обеспечивают превосходное обратное давление, подходящее для всех предлагаемых размеров заглушек. Для всех вилок серии I также доступны защитные чехлы, которые помогают сохранить вилки для длительного использования.

●    Многоразмерные подземные тестовые шаровые заглушки представляют собой экономичный вариант пневматической заглушки для блокирования потока или в качестве задней заглушки для проверки канализационного воздуха. Штекер изготовлен из натурального каучука, что позволяет расширять и запоминать. Одна заглушка подходит для нескольких диаметров труб и может герметизировать как круглую, так и некруглую трубу. Каждая заглушка имеет съемный клапан для надувания, который можно заменить в случае повреждения; или его можно заменить быстроразъемным фитингом.

●   Захватные плунжеры с Т-образной рукояткой без байпаса включают рукоятку из оцинкованной стали, алюминиевый корпус и химически стойкое неопреновое уплотнительное кольцо, благодаря чему этот захват идеально подходит для длительного использования пробок. Заглушки размером 6-1/2 дюйма предназначены для бетонных, глиняных, SDR 26 и 35 труб, а размеры 15- и 18-дюймовых заглушек предназначены для бетонных и глиняных труб.

Водоснабжение Байпасные/муни шаровые заглушки используются для обхода сточных вод и тестирования систем трубопроводов. Некоторые заглушки байпаса предназначены для работы с высоким противодавлением в таких приложениях, как водопроводные сети, силовые сети и промышленные линии. Muni Ball имеет обводную трубку, проходящую через заглушку, которая позволяет пользователю отводить сточные воды через трубку. С колпачком-переходником его можно переоборудовать для выполнения воздушного теста. Muni Balls также можно использовать для блокировки труб.

●    Шаровые пробки Muni серии I разработаны для удовлетворения потребностей рынка США и других стран с точки зрения размера и диапазона расширения. Вилки имеют шнур по всему телу для дополнительной прочности и имеют малый диаметр в сдутом состоянии. Эти заглушки имеют механическое соединение из высококачественного натурального каучука и алюминиевых торцевых пластин, что исключает ржавчину и повреждения из-за химического соединения. Оптимизированная конструкция обеспечивает улучшенную производительность с превосходным противодавлением и высочайшей безопасностью. Вилки легкие, короткие и гибкие. Шаровые пробки Muni Cherne серии I размером от 4-8 дюймов до 24-60 дюймов легко проходят через 24-дюймовую раму люка.

Заглушки 48–72 дюймов и 54–96 дюймов проходят через отверстие диаметром 36 дюймов. Клапаны сброса давления и рым-болты на заглушках размером 15–32 дюйма и более защищают их от чрезмерного накачивания. Шаровые пробки Muni серии I предлагаются с гибкими перепускными шлангами и несколькими вариантами диапазонов номинальных размеров.

●    Многоразмерные заглушки с большим горлышком идеально подходят для самотечной или байпасной перекачки. Их съемный вентиль шины позволяет легко заменить его с дополнительным быстроразъемным соединением. Cherne Multi-Size Big-Mouth предлагает больший диапазон расширения и имеет пять вариантов, от шести до 10 дюймов с четырехдюймовым байпасом; от 12 до 18 дюймов с 8-дюймовым байпасом.

●    Заглушки-захваты с Т-образной рукояткой и байпасом включают рукоятку из оцинкованной стали, алюминиевый корпус и химически стойкое неопреновое уплотнительное кольцо, что делает заглушки-захваты идеальными для долгосрочных заглушек или байпасов. Заглушки 6-12 дюймов предназначены для бетонных, глиняных, SDR 26 и 35 труб, а 15-дюймовые и 18-дюймовые заглушки предназначены для бетонных и глиняных труб.

Чтобы выбрать правильный штекер для вашего приложения, достаточно задать себе следующие вопросы:
●    Какой внутренний диаметр трубы необходимо заглушить?
●    Что должен делать штекер? Будет ли это блокировка трубопровода или отверстия, обход сточных вод, протекающих по работающему трубопроводу, проведение испытания под давлением нового трубопровода перед вводом его в эксплуатацию или проверка уже работающего трубопровода на наличие утечек?
●    Каков размер точки доступа, в которую должна быть установлена ​​заглушка? Какое максимальное противодавление должна выдерживать заглушка?

Посмотрите этот блог, чтобы глубже погрузиться в ответы на эти вопросы.
