Описание и принцип работы винтового компрессора

Общее описание винтовых компрессоров

Винтовой компрессор представляет собой агрегат промышленного назначения, нагнетающий воздух посредством винтовой пары. Данный тип оборудования широко применяют в промышленности при необходимости непрерывно поставлять сжатый воздух пневматическим системам. Винтовое компрессорное оборудование является экономичным и современным оборудованием, которое характеризуется умеренным потреблением электрической энергии, простотой обслуживания и управления, а также долговечностью.

Винтовой компрессорный агрегат оснащается воздушной, жидкостной, либо масляной системой охлаждения. В результате прохождения процедуры охлаждения, воздух может содержать масляные капли, твердые частицы, а также водяные пары, что способствует износу оборудования. Поэтому, на производствах, где необходимо поддерживать высокие стандарты чистоты сжатого воздуха, используются воздушные и жидкостные системы охлаждения. Существуют также модели компрессоров, оснащенных ресивером и осушителем, которые наряду с очищением от примесей воздуха, обеспечивают его равномерную подачу и экономию электроэнергии. Такие модели являются хорошим решением для компактных производств.

Винтовые компрессорные установки активируются посредством электродвигателя. Перемещение определенного объема охлаждающего вещества (хладагента) в форме газа, позволяет точно отслеживать процесс охлаждения в компрессоре. Золотник, которым оснащен компрессор, обеспечивает снижение уровня притока газа и мощности.

Винтовой компрессор способен работать в режиме холостого хода, что позволяет снизить потребление электроэнергии в пять раз, а также максимально сократить износ деталей по причине отсутствия лишних включений электрического двигателя.

Данный вид компрессора, в отличие от поршневых компрессорных установок, не выбрасывает лишний воздух. Кроме того, винтовой компрессор производит сжатый воздух умеренной температуры, так как на конце сжатия температура низкая.

Впервые компрессоры винтового типа были запатентованы в 1930-х г. Вследствие того, что они достойно конкурировали с другими видами объемных компрессорных систем, их популярность и сфера применения росли. Сейчас винтовые компрессоры активно функционируют в самых разных областях производства. По техническим характеристикам они сравнимы с поршневыми агрегатами промышленного класса и актуальны для  предприятий, на которых необходимо поддерживать непрерывный процесс производства.

Принцип работы винтовых компрессоров

Винтовые компрессорные установки оснащены двумя винтами, один из которых имеет вогнутую поверхность, второй – выпуклую.

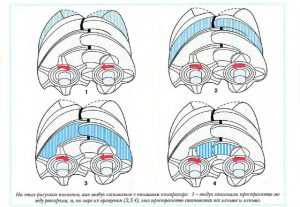

Винты и корпус компрессора вместе образуют объем рабочей камеры. В процессе вращения винтов размер камеры растет, а по мере удаления выступов на роторах от впадин осуществляется всасывание. При максимальном объеме камер процесс всасывания прекращается. Камеры оказываются в изолированном положении относительно патрубков. Далее, во впадину ведомого ротора входит выступ ведущего ротора (внедрение происходит с самого начала ротора и до нагнетательного отверстия). В определенный момент две поверхности образуют общий объем, который постепенно сокращается в результате движения элементов в направлении отверстия нагнетания. Происходит вытеснение газа.

В типичной конструкции винтовой компрессорной установки масло в рабочую зону не поступает. Винты находятся внутри корпуса, который оснащен разъемами (одним или несколькими), расточками, уплотнениями и камерами (нагнетания и всасывания). В данных системах используются подшипники скольжения (упорные и опорные) вследствие высокой частоты вращательных движений, которые совершает винтовая пара.

Попадание масла из подшипниковых узлов в сжатый газ и камеры подшипников, предотвращается благодаря использованию запирающего газа. Он подается в узлы уплотнений, которые представлены группой колец между винтами и камерами подшипников.

Винтовые компрессорные агрегаты используются в самых разных областях производства, т.к. их компактность и экономичность соответствует самым высоким стандартам.

Основные детали и конструктивные особенности винтовых компрессоров

Винтовые компрессорные установки оснащены винтовой парой (двумя роторами с лопостями). Один из винтов имеет вогнутую поверхность, поверхность второго выпуклая. По мере того, как винты совершают разнонаправленные вращательные движения, происходит сжатие газа. Сжатие осуществляется до предельного момента, после чего некоторый объем вытесняется через нагнетательное отверстие торцевой стенки.

Классическая модификация такого компрессора это конструкция, оснащенная двумя винтами. Существуют также одновинтовые модели, где работает один несущий винт, а приводом служит электрический двигатель.

Основными элементами конструкции данного вида агрегатов выступают корпус компрессора, электродвигатель, вентилятор, блок (в котором располагаются винты), фильтры (масляный и всасывающий), устройства для охлаждения и отделения масла, концевой охладитель воздуха, система управления и контроля, трубопроводы (воздушный и масляный). Вспомогательные элементы представлены реле давления, термостатом, предохранительным клапаном и др.

Винтовой компрессор по аналогии с поршневым агрегатом может оснащаться ресивером (или воздухосборником), что способствует стабилизации режима функционирования, повышению качества и охлаждению сжатого воздуха. Регулируемый привод в целом повышает общую эффективность работы компрессорных систем. Электронные системы управления на основе новейших микропроцессоров позволяют контролировать ключевые параметры эксплуатации.

Типы винтовых компрессорных установок

Классическая модель данного вида компрессоров оснащена двумя винтами (с выпуклой и вогнутой поверхностью). Тем не менее, существует два типа винтовых компрессорных агрегатов: одновинтовой и двухвинтовой. В классическом варианте, винтовая пара совершает разнонаправленные вращательные движения, в результате чего осуществляется сжатие газа. В одновинтовом агрегате есть один несущий винт, который приводится в действие электрическим двигателем.

Существует деление компрессорных установок на типы в соответствии с видом привода: агрегаты, оснащенные ременным и прямым приводом.

В компрессорах с ременным приводом имеются два шкива (один непосредственно на двигателе, второй расположен на винтовой паре), которые задают роторам вращение. Чем выше скорость вращательных движений, тем выше уровень производительности, но ниже уровень рабочего давления. В агрегатах с прямой передачей используется редуктор, либо прямой способ передачи посредством муфты.

В зависимости от параметра заполняемости маслом резервуара, где вращаются винты компрессора, и в которой происходит фактическое сжатие агрегаты подразделяются на:

Маслозаполненные винтовые компрессоры

Широко применимый тип компрессоров. Ведущим обычно является один винт. Ведомый ротор вращается вслед за ротором, приводящим в движение. Масло участвует в отводе тепла, которое образуется в процессе сжатия воздуха. Масло впоследствии удаляется сепаратором, давая на выходе чистый сжатый воздух. Хотя 99,9% масла остается внутри компрессора, всегда остается немного масла, которое проникает через сепаратор и покидает компрессор в сжатом воздухе, так называемый вынос масла. Поэтому эти компрессоры не могут быть использованы там, где требуется сжатый воздух без примеси масла.

Но для большинства заводов, цехов и машиностроения незначительное содержание масла не критично.  По сути это предотвращает образование ржавчины (внутри системы сжимающей воздух) и помогает машине работать плавно.

Преимущества:

  • тихая работа
  • высокий поток воздуха, равномерный поток
  • подходит для непрерывной работы

Недостатки:

  • дорогой по сравнению с поршневым типом компрессора
  • не подходит для длительных простоев
  • унос масла

Безмасляные винтовые компрессоры

Основной принцип работы такой же как у масляных компрессоров, только в этом случае здесь не используется масло, только воздух! Т.к здесь не впрыскивается масло во время сжатия, сжатие производится обычно в две стадии. Потому что если мы будем сжимать воздух в одну стадию например с 1 до 7бар, он станет очень горячим.

Ступень 1 сжимает воздух до нескольких бар (например 2,5бар). Воздух здесь очень горячий, поэтому он подается сначала через промежуточный охладитель прежде чем поступить во вторую ступень. Ступень 2 сжимает воздух дальше с 2,5бар до требуемой величины, например до 7 бар.

Обычно 2 ступени встроены на 1 редукторе с 1м эл. двигателем который приводит их в движение одновременно.

Если вам нужен 100% безмасляный воздух и в большом количестве, безмасляный винтовой компрессор то что вам нужно. Конечно же, здесь речь и о большой цене, но если Вам действительно нужен 100% безмасляный воздух, то у Вас нет выбора.

Преимущества:

  • 100% воздух без масла

Недостатки:

  • Более дорогой, чем масляный тип.
  • Обслуживание/ремонт более сложный процесс и более дорогой, чем у масляного типа компрессора.
  • Более шумный, чем масляный тип.

Безмасляные компрессоры имеют много областей применения. Это пищевая, химическая промышленность, фармацевтика, радиоэлектроника и производство полупроводников,. Винтовые безмасляные компрессоры можно подразделить на безмасляные компрессоры с впрыском воды в камеру сжатия, винтовые компрессоры сухого сжатия.

Водозаполненные винтовые компрессоры

Винтовые компрессоры с впрыском воды единственные компрессоры с мощностью ниже 55кВт достигающие 13бар. Вне зависимости от уровня конечного сжатия при дозированном впрыске температура не повышается более чем на 12°. Тепловая нагрузка на элементы устройства незначительна. следовательно, возрастает срок службы, надежность и безопасность агрегата в целом. При помощи этой технологии, отличная охлаждающая способность воды обеспечивает эффективный отвод тепла на источник.

Винтовые компрессоры с впрыскиваемой жидкостью обычно не требуют, чтобы два вращающихся в противоположные стороны ротора были в надлежащем зацеплении. Вода является слоем, который разделяет 2 винтовых профиля даже если один ротор «приводит в движение» другой. Этот тип компрессоров может быть очень выгодным для потребителя, т.к дает следующие преимущества:

  • впрыскиваемая жидкость обеспечивает внутреннее охлаждение. Некоторые газы в таком случае не полимеризуются, не работают во взрывоопасных температурах.
  • водозаполненные винтовые компрессоры достигают значительно большей степени сжатия.

Типичное применение водозаполненных винтовых компрессоров: рециркуляционные газы, окись этилена, угольный газ и очень специфичные газы, как например хлорсодержащий газ.

promair.pro

Что такое винтовой компрессор: устройство, принцип работы, преимущества

Конструкция винтового компрессора – это ротационный агрегат. Его работа основывается на объемном принципе действия. У винтовых компрессоров есть ряд преимуществ:

  • Их можно устанавливать в абсолютно разных производственных условиях.
  • Они удобны в эксплуатации и обслуживании.
  • Они практически не издают шума. Это происходит благодаря тому, что данное оборудование не вибрирует при работе.

Данные плюсы винтового компрессорного оборудования сегодня ценятся. Это и понятно – оно сделано с использованием технических новинок и отвечает всем современным требованиям, процессам и задачам производства.

Но винтовое компрессорное оборудование также имеет несколько разновидностей. Среди них выделяют две первостепенные группы:

  • С одинарным винтом.
  • С двойным винтом.

Принцип работы винтовых компрессоров с одинарным винтом

В пневмоустройствах с одинарным винтом обычно есть две шестерни, которые присоединяются с боку к роторам. Те, в свою очередь, вращаются в разные стороны. Из-за этого совершается сжатие паров хладагента.

Вращение всех роторов происходит благодаря центральному ротору-винту. Хладагент проходит сквозь отверстие компрессорного устройства, которое находится на входе. Эти пары заставляют двигатель охладиться. Далее они оказывается в наружном секторе шестерен роторов, совершающих обороты. После этого, хладагент сжимается и выходит сквозь скользящий клапан в выпускное отверстие.

Компрессоры с двойным винтом выделяются присутствием двух роторов. Они называются основной и приводной. Здесь отсутствуют впускные и выпускные клапаны.

Пары хладагента всасываются с одной стороны, а выпускаются всегда с другой. Данный вариант сжатия способствует понижению уровня шума (это выгодно отличает винтовые компрессоры от поршневых). Сжатие хладагентов происходит из-за вращения роторов в разные стороны.

Ротор-винт, который находится в центре, запускает боковые роторы. Они начинают вращаться в разные стороны. Охлаждение двигателя проистекает за счет паров хладагента. Они просачиваются в компрессорное устройство сквозь отверстие входа. После того, как двигатель охладился, пары попадают во внешний сектор через специальные каналы. Там располагаются роторные шестерни. На данном этапе пары сжимаются и выходят наружу (это происходит через особые отверстия, у которых имеется специальный клапан).

Принцип работы винтовых компрессоров с двойным винтом

Особенность еще одной разновидности винтовых компрессоров (в данном случае мы говорим о двухроторных) - присутствие двух роторов. Это основной и вторичный ротор. Благодаря им работает приводной механизм.

Общей чертой выпускного компрессора, вне зависимости от специфических особенностей, является то, что у них отсутствуют впускные и выпускные клапаны. Пары хладагента входят в компрессор и выходят из него с противоположных сторон. Это обеспечивает компрессору бесшумность (в поршневом механизме достичь данного эффекта невозможно).

Преимущества винтовых компрессоров

Как можно заметить, разновидностей пневмоагрегатов очень много. И среди них особенно можно выделить ротационные (или винтовые). Сегодня они все больше и больше становятся популярными, т.к. имеют много плюсов, по сравнению с другими видами компрессоров:

Такое компрессорное оборудование рассчитывает (в зависимость от специфики деятельности) насколько необходимо сжать возжух. Нужный уровень сжатия достигается с помощью специального окна нагнетания. Современные компрессоры имеют возможность регулирования степени сжатия воздуха, благодаря, зафиксированным уровням нагнетания.

При работе винтового оборудования используется масло. Оно необходимо для того, чтобы сделать минимальными допустимые утраты сжатого воздуха. Такие потери могут произойти между зубьями шестерни и впадинами устройства. В данные узлы и впрыскивается масло, которое обеспечивает герметичность работы компрессора.

Но это еще не все функции, которые выполняет масло. Оно необходимо и для охлаждения. Таким образом, в винтовых компрессорах мы имеем дело не только с хладагентом. Дополнительную помощь ему оказывает масло. В особенности его действие можно заметить в финальном процессе сжатия воздуха до необходимой степени. Именно из-за этого винтовые компрессоры лучше всего подходят для пневмообеспечения в тех условиях, когда предполагаются перепады температур и давления: винтовые компрессоры можно применять во всевозможных ситуациях и при различных производственных процессах.

Следующая важная черта винтовых установок – это присутствие весьма компактных винтовых пневмосистем. Они предполагают малую производительность. Стоит помнить о данной особенности винтового пневмооборудования и не использовать его тогда, когда необходимо производство большого объема с большими затратами воздуха. Однако небольшая производительность таких компрессорных устройств означает, что оборудование весьма экономично и удобно в своем применении на производстве.

Особенный уход за такими устройствами не нужен. О тратах на профилактику также можно забыть. Кроме того, подобные компрессоры служат долгие годы.

Кроме таких экономичных, но не очень мощных винтовых компрессоров, существуют и весьма мощные модели. Они не проигрывают в мощности поршневым и центробежным компрессорам (данные пневмосистемы способны обеспечивать снабжение воздухом равное тому, что производят другие компрессоры, но быстрее и при значительно более меньших энергозатратах). Винтовые компрессоры способны достигать необходимой степени воздухосжатия при одноступенчатом цикле. В то время, как в поршневых компрессорных установках подобный эффект достигается только в рамках двух циклов.

Еще одно достоинство винтового компрессора – немалый моторесурс. Такие пневмосистемы отлично осиливают любой газ и комбинированные газовые смеси. Благодаря чему появляется возможность настраивать агрегат на нужный уровень давления и плавно изменять частоты вращения ротора.

Дополнительные плюсы данного оборудования - низкая изнашиваемость винтовой пневмосистемы.

Также эти установки вырабатывают более качественный воздух, который подается на производство при помощи винтовых компрессоров.

Итак, характеризуя винтовые компрессоры, необходимо еще раз подчеркнуть, что данное оборудование имеет много плюсов, относительно других разновидностей компрессоров. Благодаря последним достижениям в области разработки пневмообеспечения, винтовые установки удобны, надежны и функциональны.

Ограничения винтовых компрессоров

Безусловно, у винтовой пневмосистемы существуют некоторые недочеты, а точнее ограничения:

Винтовые компрессоры имеют сложный механизм. Так что, используя данное оборудование, необходимо тщательно изучать инструкцию по эксплуатации устройства.

Как мы уже говорили ранее, при использовании винтового оборудования используется масло и маслоохладитель.

Если применять данный вид пневмосистем для подачи воздуха или газов в пределах 15-20% от объема, то они не будут работать эффективно в районе промежуточного всасывания.

Сотрудники компании «Компрессор-центр» всегда с готовностью ответят на все вопросы. Простосвяжитесь с нами.

kompressor-centr.ru

Винтовой компрессор устройство и принцип работы


Винтозубые компрессоры роторного типа за 80 лет эксплуатации унифицировались и потеснили поршневые. Низкие параметры шумовой нагрузки, экономичность в потреблении энергии и эксплуатационных затратах дают фору, особенно на производствах, требовательных к чистоте подаваемого сжатого воздуха или специального газа.

Принципиальное устройство винтовых компрессоров

Сжатие и подача газообразной среды достигается синхронным разнонаправленным вращением пары роторов с винтовыми зубьями. Эксплуатационные расходы и характеристики работы агрегата находятся в обратной пропорции. Оборудование демонстрирует эффективность на фоне малозатратности.

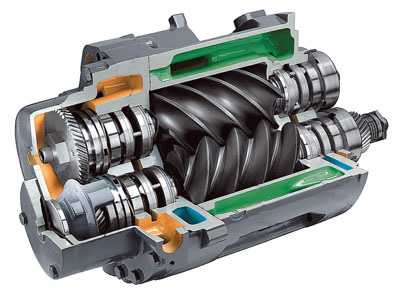

Цилиндрический корпус компрессора винтового типа с винтовой парой: ведущим и ведомым роторами в большинстве типов компрессоров имеет масляное наполнение. Слой масла обеспечивает:

Устройство винтового компрессора

  • Снижение коэффициента трения.
  • Является уплотнением, герметизирующим систему.
  • Осуществляет теплоотвод при работе трущихся деталей.

Винтовые компрессоры относятся к необслуживаемому оборудованию, ориентированы на автономную работу. Техническое обслуживание проводится 1 раз в течение года. Персонал не требует высокой квалификации и специального обучения. Пусконаладочные работы краткосрочны.

Работа поршневого компрессора периодически прерывается на регламентированный простой для осмотра и техобслуживания, роторный аналог способен работать без остановки. При этом качество газовой среды на выходе выше (по присутствию паров влаги) и масла в пользу последнего.

Предприятия пищевой, химической и фармацевтической промышленности полностью перешли на экологичные компактные винтовые компрессоры с экономией потребления энергии не менее 30%. Производства непрерывного цикла экономят и на установке дублирующей техники.

Малый вес агрегата, ресивер минимального объёма, отсутствие вибрации при работе позволяет обходиться без заложения фундамента. Изоляция в отдельном помещении требуется только для винтовых компрессоров мощностью свыше 10 кВт.

Последовательность рабочего цикла, устройство и принцип работы винтовых компрессоров

Запуск и переход в рабочий режим занимает 5–10 сек. Срабатывает входной клапан, ответственный за перевод компрессора на холостой ход и обратно. Входной клапан меняет режим работы при достижении пика давления в системе, перед выключением.

Принцип работы винтового воздушного компрессора

Накопление воздуха в ресивере идёт, пока не откроется клапан минимального давления. Он настраивается на минимальный параметр сети. Для одноступенчатого компрессора это 3–4 бар. Многоступенчатые вступают в работу последовательно.

Электрический мотор выводит компрессор на рабочий режим. Винтовая пара через 2 ступени воздушного фильтра получает очищенный воздух в смеси с маслом. В контактном межроторном зазоре создаётся смазывающий роторы и удерживающий газ запирающий масляный клин.

Зазор уплотняется, газовый поток сжимается, давление возрастает. Действие винтовых компрессоров ведётся и при сухом сжатии газовой среды. Полости между корпусом и винтовым блоком работают без масляной смазки.

Сжатый воздух поступает в отделитель масла. В маслоотделителе проводится двухступенчатое разделение сред. Первичное деление проходит под действием центробежной силы, окончательное — в фильтре-сепараторе.

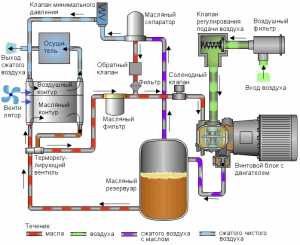

Схема рабочих элементов винтового компрессора

Остывшее масло фильтруется и возвращается в винтовой отсек. Контролирует температурные параметры термостат. При отсутствии превышения температуры нагрева смазка возвращается без затрат времени на охлаждение в радиаторе.

Газ на охлаждение после очистки подаётся из ресивера в концевой охладитель. Температурный баланс радиатора обеспечивает прямоточная вентиляция. Далее воздух винтового компрессора подаётся потребителю.

Контролирует параметры работы винтового нагнетательного оборудования блок управления. Вручную производится только пуск и остановка по регламенту. Переключение режимов работы и аварийную остановку проводит электроника.

Краткий обзор параметров винтовых компрессоров

Роторные механизмы подачи газовой смеси под давлением оснащаются преимущественно электродвигателем, но работают и автономно с дизельным, бензиновым двигателем.

Марка установкиПроизводительность, л/минПаспортное давлениеТип энергииМощность двигателя, кВтСтоимость, тыс. р
Fini MICRO SE 2.2-1029010380 В2,2166
Berg ВК-4Р 765073804,0168
ЧКЗ ДЭН-5,5-10600103805,5173
Ingro XLM 10A 10 бар920103807,5182
Dali CA-1.7/8-GA1700838011200
Remeza ВК 30 15 ДВС

безмасляный

73001538022800
CompAir C50 на шасси50007Дизель Yanmar 4TNV88BKCP35900

9 преимуществ винтовых компрессоров

Видео по теме: Устройство и принцип работы винтового компрессора


specnavigator.ru

устройство, схема, преимущества, особенности эксплуатации. Как выбрать винтовой компрессор

  • Главная
  • /
  • Статьи
  • /
  • Винтовой компрессор: устройство, принцип работы, разновидности, преимущества, особенности эксплуатации

Винтовым называется компрессор, понижение давления в котором достигается за счет вращения двух винтов (роторов). По конструкции такие устройства принадлежат к ротационному компрессорному оборудованию. Впервые винтовая модель была запатентована в 1934 г. На сегодня агрегаты данного типа являются наиболее распространенными в своем сегменте. Этому способствует их относительно небольшая масса и компактные габариты, надежность, способность функционировать в автономном режиме, экономичность в плане потребления электроэнергии и затрат на обслуживание. Невысокий уровень вибрации позволяет монтировать такие системы без обустройства специального фундамента, как в случае с поршневыми аналогами. В ряде направлений (судовые рефрижераторы, мобильные компрессорные станции и т. п.) роторные модели практически полностью вытеснили компрессоры других разновидностей. Такие устройства могут подавать воздух, сжатый до 15 атм., и обладать производительностью 1–100 м3/мин.

Преимущества винтовых компрессоров

По сравнению с центробежными и поршневыми моделями, устройства описываемого типа имеют следующие базовые преимущества.

  1. Крайне низкий (порядка 2–3 мг/м3) расход масла, что в разы меньше, чем у крупных поршневых моделей с лубрикаторной смазкой. Следовательно, воздух, подаваемый посредством винтовых агрегатов, будет намного качественнее и чище. Его можно применять для питания новейшего пневматического оборудования без установки фильтров дополнительной очистки.
  2. Пониженный уровень вибрации и шума (у некоторых моделей – соразмерный с шумностью бытовой техники). С учетом небольшого веса и габаритов это позволяет устанавливать описываемые устройства без специального фундамента непосредственно на производствах, где потребляется сжатый воздух, а также оснащать ими разноплановые мобильные комплексы.
  3. Наличие воздушного охлаждения. Во-первых, это устраняет необходимость устанавливать системы оборотного водоснабжения. Во-вторых, появляется возможность вторично использовать тепло, которое выделяется в результате функционирования компрессора, к примеру, для обогрева помещений.
  4. Надежность работы, безопасность и простота эксплуатации, способность длительное время функционировать без обслуживания. Это становится возможным благодаря наличию автоматических систем, посредством которых осуществляется управление и контроль над работой агрегата.

Устройство винтового компрессора

Стандартная модель состоит из следующих элементов.

  1. Фильтр, необходимый для очищения воздуха, поступающего в агрегат. Обычно состоит из первичного фильтра, монтируемого непосредственно на корпус в месте забора воздушных масс из атмосферы, и вторичного, который устанавливается перед клапаном 2.
  2. Всасывающий клапан. Позволяет предотвратить выброс масла и сжатого воздуха из компрессора в момент остановки последнего. Работает на пневматическом управлении. По конструкции представляет собой обычный подпружиненный клапан. Некоторые устройства оснащены аналогами пропорционального типа.
  3. Винтовой блок. Представляет собой основную рабочую часть агрегата. Состоит из двух винтов (роторов), изготовленных посредством высокоточной механической обработки и помещенных в корпус. Самый дорогой элемент устройства. Роторная пара оснащена датчиком термозащиты, вмонтированным возле патрубка 18. Данный контроллер выключает мотор, если температура на выходе роторов превысит отметку в 105 °С.
  4. Ременной привод (высокомощные модели оснащены прямой муфтовой передачей или редукторами). Задает скорость, с которой вращаются винты. Представляет собой 2 шкива, один из которых установлен на роторной паре, другой – на двигателе. Чем больше скорость, тем выше производительность компрессора, однако максимальное давление (рабочее) при этом снижается.
  5. Шкивы, размер которых задает скорость оборотов винтовой пары 4.
  6. Двигатель. Вращает роторы 4 посредством ременной передачи (в более новых моделях – муфты или редуктора). Оснащен датчиком термозащиты, который отключает мотор от сети при достижении максимально допустимых значений потребляемого электротока. Вместе с датчиком, описанным в пункте 3, обеспечивает безопасность функционирования устройства и защищает его от возникновения аварийных ситуаций.
  7. Масляный фильтр. Он очищает масло перед его возвратом в роторы.
  8. Маслоотделитель первичной очистки. Здесь воздух освобождается от масла под действием центробежной силы (поток закручивается, вследствие чего и отделяются частицы).
  9. Маслоотделительный фильтр. Обеспечивает второй этап очистки. Такой комплексный подход позволяет минимизировать остаточные масляные пары на выходе до 1,3 мг/м3, что является недостижимым значением для поршневых агрегатов.
  10. Предохранительный клапан. Необходим для обеспечения безопасности. Клапан срабатывает, если давление в маслоотделителе 8 превысит допустимый лимит.
  11. Термостат, обеспечивающий нужный температурный режим. Пропускает масляный состав, не разогретый до 72 °С, мимо охлаждающего радиатора 9. Это позволяет ускорить достижение оптимальной температуры.
  12. Маслоохладитель. После отделения от сжатого воздуха горячее масло попадает в данный резервуар, где охлаждается до нужной температуры.
  13. Воздухоохладитель. Перед подачей потребителю сжатый воздух охлаждается здесь до температуры, которая будет выше на 15–20 °С, чем окружающая среда.
  14. Вентилятор. Осуществляет забор воздуха, охлаждает рабочие элементы.
  15. Клапан холостого хода (электропневматический). Управляет функционированием всасывающего клапана 2.
  16. Реле давления. Обеспечивает работу агрегата в автоматическом режиме. В новых компрессорах реле заменено электронной системой управления.
  17. Манометр. Находится на лицевой панели, показывает давление внутри компрессора.
  18. Выходной патрубок.
  19. Прозрачное цилиндрическое утолщение на трубке, необходимое для визуального контроля над процессом возврата масла.
  20. Клапан минимального давления. Пока последнее не превышает 4 бар, он всегда будет закрытым. Также данный элемент выполняет функцию обратного клапана, поскольку отделяет пневмолинию и компрессор при остановке последнего или работе в холостом режиме.

Устройство помещено в корпус, который обычно изготавливается из стали. Он покрывается негорючим звукопоглощающим составом, устойчивым к маслу и прочим сходным веществам. Это конструкция наиболее распространенной модификации. В зависимости от модели и производителя схема и комплектация роторного компрессора может варьироваться.

Принцип действия компрессора

Через клапан 2 воздух из атмосферы, очищенный посредством фильтров 1, попадает в роторную пару 3. Здесь он смешивается с маслом. Последнее подается в резервуар сжатия для выполнения следующих задач.

  1. Уплотнить зазоры между винтами 3 и корпусом 16, а также между полостями роторов. Это позволяет минимизировать перетечки и утечки.
  2. Устранить касание винтов, обеспечив масляный клин между ними.
  3. Отводить тепло, которое индуцируется в процессе сжатия воздуха.

Сжатая в блоке 3 воздушно-масляная смесь подается в маслоотделитель 7, где разделяется на составляющие. Отсепарированное масло очищается на фильтре 6 и возвращается в блок 3. В зависимости от температуры предварительно оно может охлаждаться в радиаторе 9, что регулируется термостатом 8. В любом случае, масло будет циркулировать по замкнутому кругу. Воздух поступает в охлаждающий радиатор 13. После достижения нужной температуры он подается на выход компрессора.

Режимы работы

  • Пусковой (Start). Данный режим служит для оптимизации нагрузки на электросеть в момент запуска компрессора. Включение двигателя осуществляется по схеме «звезда», а через 2 секунды (отсчитываются по таймеру, который включается в момент нажатия на кнопку Start) он переключается на схему «треугольник», что соответствует рабочему режиму. Маломощные винтовые модели работают на прямом пуске.
  • Рабочий. В системе начинает увеличиваться давление. Для его контроля имеется 2 манометра. Первый находится на лицевой панели и показывает параметры внутри компрессора. Второй – на ресивере, он служит для контроля линии. После достижения максимально допустимого давления срабатывает соответствующее реле, в результате чего агрегат переходит на холостой ход из рабочего режима.
  • Холостой ход. Двигатель и роторы вращаются, перемещая газ по внутреннему контуру. Это необходимо для охлаждения воздушных масс. Данный режим служит для перевода компрессора в состояние ожидания или выступает в качестве подготовки перед полным выключением. В поршневых моделях холостого хода нет. Детальное описание работы устройства на таком режиме выглядит следующим образом. Реле 16 дает команду, запускающую пневмоклапан холостого хода и временное реле. Параметры последнего можно настроить. Пневмоклапан открывает канал между фильтром маслоотделителя 9 и всасывающим клапаном 2, вследствие чего давление внутри компрессора начинает снижаться с такой скоростью, чтобы достичь минимальной отметки (2,5 бар) в течение установленного времени. Это позволяет остановить двигатель без выброса масла в область фильтра 1. По истечении указанного периода реле времени дает команду отключить мотор. Система переходит в состояние ожидания. Если сжатие достигло минимальной величины раньше, чем сработало временное реле, снова включается рабочий ритм.
  • Ожидание. Продолжается, пока рабочее давление не опустится ниже минимальной отметки, после чего реле 16 вновь запускает механизм. Длительность данного режима зависит от скорости расходования воздуха.
  • Стоп (Stop). Служит для штатного выключения агрегата. Если при этом компрессор находился в рабочем ритме, он на некоторое время перейдет на холостой ход и только после этого отключится.
  • Alarm-stop – экстренное выключение. Соответствующая кнопка находится на панели управления. Режим используется в случаях, если понадобилось срочно остановить двигатель. Агрегат выключается сразу, без промежуточного перехода на холостые обороты.

Разновидности винтовых компрессоров

Маслозаполненные. Один ротор в них является ведущим, второй – ведомым. Физический контакт между данными элементами предотвращается посредством впрыскиваемого масла (на 1 кВт мощности устройства подается 1 л/мин). Шумность работы подобного оборудования находится на уровне шума от бытовой техники – 60–80 Дб (при условии использования звукопоглощающих кожухов). Мощность двигателей может варьироваться в пределах 3–355 кВт, а объемные расходы – 0,4-54 м3/мин. Такое оборудование можно устанавливать непосредственно в рабочих цехах.

Безмасляные. Делятся на два подвида.

  • Компрессоры винтовые сухого сжатия. Оснащены синхронными электромоторами, которые приводят в движение оба винта, исключая контакт между ними. Они менее производительны по сравнению с моделями маслозаполненного типа. Из-за отсутствия масла нет и отвода тепла. Поэтому уровень сжатия достигает лишь 3,5 бар в одной ступени. Данный показатель можно поднять до 10 бар, если использовать вторую ступень и промежуточный рефрижератор. Но это, как и применение двух электромоторов вместо одного, увеличивает стоимость устройства.
  • Водозаполненные компрессоры. Самая технологичная модель, сочетающая все достоинства безмасляных и маслозаполненных вариантов. Водозаполненные агрегаты отличаются оптимальной производительностью и позволяют достигать сжатия 13 бар в одной ступени. Важным преимуществом подобных моделей является их экологичность, ведь традиционное компрессорное масло заменено на чистую, натуральную и не такую дорогостоящую воду. При этом обеспечивается внутреннее охлаждение. Вода обладает высокой удельной теплопроводностью и теплоемкостью. Вне зависимости от уровня конечного сжатия температура в ходе данного процесса повышается максимум на 12 °С. Этому способствует в том числе применение дозированного впрыска. Тепловая нагрузка на элементы устройства минимальна, следовательно, возрастает срок службы, надежность и безопасность агрегата в целом. Сжатый воздух не нуждается в дополнительном охлаждении. Циркулирующая в системе вода охлаждается до температуры окружающей среды. А влага, имеющаяся в сжатых воздушных массах, конденсируется и вновь возвращается в контур. В маслозаполненных моделях именно конденсат был загрязняющим веществом. Здесь же он используется в циркуляционном контуре за несколько часов (при нормальных условиях и непрерывной эксплуатации устройства). Следовательно, накопление отходов на станции практически нивелируется. Еще одно значимое достоинство водозаполненных компрессоров – возможность снизить на 20 % энергозатраты. Процесс сжатия в подобных устройствах приближается к идеальному изотермическому. Изготовление устройства обходится дешевле за счет отсутствия масляных фильтров, емкостей для отработанной масляной жидкости. Не приходится нести издержки и на переработку конденсата.

Безмаслянные модели используются в различных областях, но самые популярные сферы применения – пищевая, фармацевтическая и химическая промышленности.

Почему выгодно перейти на винтовое компрессорное оборудование

Как отмечалось выше, роторные модели постепенно вытесняют поршневые и центробежные варианты. Многие предприятия переходят именно на такие агрегаты, считая их более надежными, совершенными и экономичными. При этом стоимость роторных устройств выше, чем поршневых аналогов. Да и на замену оборудования (если речь идет именно о модернизации системы, а не о сборке новой установки) необходимо потратить определенную сумму. Разберемся более детально, в чем именно заключается выгода для предпринимателей, проведя сравнение винтовых и поршневых моделей. Но для начала необходимо понять, из каких статей расходов формируется стоимость любого компрессора. Окончательная сумма включает в себя следующие затраты.

  1. Приобретение агрегата.
  2. Оплата монтажных работ.
  3. Покупка расходных материалов.
  4. Оплата электроэнергии, потребляемой устройством.
  5. Ремонтные расходы.
  6. Покупка дополнительного оборудования. Например, это может быть очистительный комплекс для сжатого воздуха.
Расходы на приобретение агрегата

В этом плане более выгодными являются поршневые модели, цена которых на 20–40 % ниже стоимости винтовых аналогов. В то же время, это средства, затрачиваемые непосредственно на покупку оборудования. Но ведь его необходимо еще и установить. Поршневые модели имеют более значительные габариты и массу, в процессе работы они ощутимо вибрируют, поэтому нуждаются в обустройстве специального фундамента. Это существенно увеличивает стоимость монтажа. Если сравнивать общую сумму, которую необходимо потратить на покупку оборудования и его установку, то более выгодными оказываются именно роторные варианты.

Расходы на электроэнергию

КПД роторных компрессоров существенно больше. И чем выше производительность агрегата, тем более заметной будет эта разница. Имеет значение и тип устройства. Например, водозаполненные модели обеспечивают более высокую экономию энергоресурсов. Но даже маслозаполненные варианты низкой производительности, оснащенные традиционной схемой управления, на протяжении эксплуатационного периода несколько раз окупают свою стоимость за счет одной только экономии электричества. По критерию энергозатрат на генерирование одинакового объема сжатого воздуха поршневые агрегаты заметно проигрывают.

Некоторые винтовые модели позволяют еще больше увеличить экономию энергоресурсов. Речь идет о двухступенчатых агрегатах и устройствах с изменяемой частотой оборотов мотора. Подобное оборудование дает дополнительную экономию на 30 %. Важно и то, что имеется возможность регулировать производительность агрегата. Другими словами, компрессор будет генерировать столько сжатого воздуха, сколько потребляет оборудование в каждый конкретный момент. При таком режиме работы не возникнет ни переизбытка, ни дефицита. Оборудование будет функционировать с нужной производительностью, затрачивая энергоресурсы только на полезную работу.

Расходы на обслуживание и ремонт

Поршневые компрессоры нуждаются в регулярной замене колец поршней, клапанов, вкладышей и прочих элементов механизма. Роторные модели полностью избавляют пользователя от подобных проблем. В их механизме нет быстро изнашивающихся элементов. Потребность в ремонте возникает гораздо реже, а плановое обслуживание обходится гораздо дешевле. При соблюдении инструкции по эксплуатации такой агрегат способен прослужить около 20 лет, работая без ремонта в трехсменном режиме.

Удешевление обслуживания происходит еще и потому, что пропадает необходимость в постоянном присутствии рядом с оборудованием обслуживающего персонала. Роторные модели оснащены защитой, предотвращающей возникновение аварийных ситуаций. Например, оборудование отключается при перегреве или пиковых значениях электрического тока и способно работать в полностью автономном режиме.

В отличие от поршневых моделей, роторные аналоги поддерживают возможность комплектации блоками электронного управления, которые позволяют на программном уровне задать параметры функционирования агрегата на несколько недель вперед. Посредством электронного блока можно управлять и группой из нескольких механизмов, останавливая или запуская некоторые из них в зависимости от производственных потребностей в сжатом воздухе. Таким образом, комплекс функционирует с максимальной продуктивностью и без перерасхода ресурсов.

Покупка расходных материалов

Винтовые компрессоры имеют более эффективную систему маслоотделения, которая позволяет существенно снизить количество масляных фракций, смешивающихся со сжатым воздухом. Если уменьшается объем затрат основного расходного вещества, то снижается и стоимость его приобретения. Подобные агрегаты имеют более совершенную конструкцию (если сравнивать с поршневыми аналогами), которая позволяет установить современные СОЖ. Последние способны в несколько раз сократить частоту замены масляного состава.

Приобретение дополнительного оборудования

Поскольку в винтовых моделях масляные фракции отделяются эффективнее, нет необходимости покупать дополнительные комплексы очистки. А если сделать выбор в пользу более дешевого поршневого агрегата, придется приобрести еще и ресивер, который гасит возникающие в пневматической системе пульсации давления. Роторные аналоги не генерируют подобные пульсации. В большинстве случаев это позволяет избежать покупки дополнительных ресиверов.

Шумность работы винтовых агрегатов значительно ниже, чем у поршневых устройств. Посредством установки шумопогашающих кожухов можно еще сильнее снизить уровень звука и вибрацию, возникающие при функционировании компрессорного оборудования. Это позволяет монтировать его прямо в цехах, куда подается сжатый газ. Чем короче расстояние, на которое перемещается воздух, тем меньше появляется в нем конденсированной влаги и твердых фракций, которые способны серьезно навредить производственному превмооснащению.

Децентрализация компрессорного оборудования данного типа позволяет запускать только те единицы, которые понадобились в конкретный момент времени для обеспечения производства сжатым газом в необходимых объемах. Следует упомянуть и дополнительную выгоду, которая заключается в возможности задействования генерируемого компрессором тепла для нужд предприятия. Зачастую оно используется для отопления цехов.

Резюме

Роторные модели уступают поршневым аналогам равной производительности только по стоимости покупки. По всем остальным статьям (затраты на ремонт, закупку дополнительного оснащения и расходных материалов, оплату потребляемой энергии и работу обслуживающего персонала) они гораздо выгоднее и несколько раз окупают себя за эксплуатационный период. Таким образом, покупка винтового компрессорного оборудования – экономически оправданное и выгодное для предприятия решение.

Модели с частотным приводом

В середине 1990 гг. были созданы роторные компрессоры, оснащенные частотным приводом. Появление такого оборудования стало большим шагом к развитию и внедрению энергосберегающих технологий на производстве. Стоимость энергорессурсов постоянно увеличивается. Закономерно, что предприятия при модернизации своих мощностей стараются подобрать максимально экономичные варианты для замены устаревшего оснащения. И их выбор часто останавливается именно на роторных агрегатах с частотным приводом. Кроме надежности работы и способности функционировать в автономном режиме подобные агрегаты позволяют существенно оптимизировать энергозатраты.

Особенности конструкции и эксплуатации частотных приводов

Привод данного типа состоит из частотного преобразователя и асинхронного мотора. Последний преобразует электричество в механическую энергию, приводя в движение роторную пару. Частотный преобразователь служит для управления мотором. Он модифицирует переменный электроток одной частоты в переменный ток другой частоты.

В технической литературе чаще встречается термин «частотно-регулируемый электропривод». Подобное название обусловлено тем, что регулировка скорости оборотов мотора осуществляется посредством вариации частоты питающего напряжения, которое подается частотным преобразователем на двигатель. На сегодня подобные приводы широко применяются в различных сферах промышленности. Например, они задействованы в насосах, обеспечивающих дополнительную подкачку жидкости для сетей тепло- и водоснабжения.

Компрессорное оборудование с частотным приводом

Оснащение такого оборудования частотными приводами позволило получить агрегаты, обладающие рядом значимых достоинств по сравнению с простыми винтовыми моделями.

  • Плавный запуск. При включении обычного асинхронного электромотора возникают пусковые токи, превышающие номинальные в более чем 4 раза. Это провоцирует возникновение перегрузки в сети и накладывает ограничения на количество включений компрессорного оборудования в течение часа. Аналог с двигателем, оснащенным частотным преобразователем, запускается плавно, не провоцируя перегрузок в сети. Число пусковых операций у него будет меньше.
  • Способность поддерживать постоянное давление с высокой (до 0,1 бар) точностью, немедленное реагирование на все скачки данного параметра в сети. Каждый дополнительный бар нагнетания – это 6–8-процентное увеличение энергопотребления оборудования.
  • Обеспечение точного соответствия производительности компрессора и реальной потребности подключенного к нему оборудования в сжатом газе. Это позволяет минимизировать количество переходов агрегата в режим холостых оборотов. А ведь именно в моменты подобных переходов асинхронный электромотор обычной модели потребляет до 1/4 собственной номинальной мощности.

Посредством несложных расчетов получаем, что модель с частотным приводом за пятилетний период эксплуатации позволяет сэкономить до 25 % электроэнергии по сравнению с роторными моделями без частотного преобразователя. Некоторые производители обещают, что их оборудование способно сэкономить до 35 % ресурсов.

Другие способы оптимизации энергозатрат

На практике эффективность работы оборудования напрямую зависит от режима его функционирования. Нередко встречаются случаи, когда производители завышают показатели экономичности своего оборудования или в рекламных целях предоставляют неполную информацию. Пользователи компрессорных установок должны знать, что существуют и другие способы оптимизации энергозатрат, которые часто более просты и экономически выгодны. В качестве примера можно привести децентрализованный комплекс обеспечения сжатым газом. Он предусматривает установку нескольких компрессоров небольшой мощности вместо одного мощного агрегата, не всегда работающего на полную силу. Каждая единица подбирается в зависимости от объемов воздухопотребления конкретного оборудования. Поскольку не все производственные мощности могут быть задействованы в один момент времени, компрессорные агрегаты подключаются по мере необходимости.

Альтернативный вариант предусматривает монтаж нескольких винтовых моделей в единую сеть, которая оснащается одним пультом управления. Такая станция работает на 100 % своей мощности при пиковой нагрузке в сети. Как только потребность в сжатом газе снижается, ненужные мощности отключаются.

Кроме экономии энергоресурсов подобные мультикомпрессорные группы позволяют создать энергетический резерв. Если одна из единиц выйдет из строя, комплекс продолжит функционировать. Потеря мощности будет незначительной. Например, если в сеть входит 4 агрегата, то поломка одного из них снизит суммарную производительность только на 1/4.

Если же на предприятии будет установлен всего один, хоть и высокомощный агрегат, то его внезапная поломка может привести к полной остановке производственного цикла со всеми вытекающими убытками от простоя.

В настоящий момент степень изношенности компрессорного оборудования на многих предприятиях достиг критического уровня. Вопрос модернизации устройств подачи сжатого газа является очень актуальным. Надеемся, что данная статья поможет вам определиться с выбором компрессора, удовлетворяющего производственным потребностям вашего предприятия и современным требованиям к энергоэффективности, безопасности и надежности оборудования.

www.spitzenreiter.ru

Для чего нужен винтовой компрессор

На каждом предприятии, не важно, на какой сфере деятельности оно специализируется, есть большое количество всевозможных и разнообразных инструментов, оборудования и механизмов, которые задействованы в производственном процессе.

Одним из таких механизмов является винтовой компрессор, без которого не обходится ни одно предприятие. Винтовой компрессор является наиболее эффективным инструментом при организации пневмосистемы. Производители данного вида оборудования представляют на современном потребительском рынке широкий его ассортимент и выбор, более детально с которым можно ознакомиться на сайте http://air-part.ru/category/promyshlennye-vintovye-kompressory/.

В данной статье попробуем разобраться в том, что же это за оборудование и для чего предназначено.

Понятие винтового компрессора и в чем его преимущество

Винтовой компрессор — это оборудование, которое имеет промышленное назначение и нагнетает воздушную массу типа винтовой пары. Основной задачей винтового компрессора является подача сжатого воздуха пневматической системе. Именно винтовой компрессор нашел наибольшее применение в самых различных сферах деятельности человека.

Такая востребованость в агрегате должна быть чем-то обусловлена. Конечно, здесь не обошлось без ряда преимуществ, которые свойственны компрессору:

  • винтовой компрессор — это одно из самых современных технических оборудований;
  • монтаж и наладка агрегата не требует серьезных затрат;
  • работа устройства сопровождается низким шумом и вибрацией, что дает возможность установить его внутри помещения;
  • способен работать круглосуточно;
  • надежный и долговечный агрегат;
  • экономит электроэнергию за счет высокого коэффициента КПД;
  • прочный, не перегревается.

Виды винтового компрессора и принцип работы

Существует несколько видов винтового компрессора:

  • маслонаполненный. Данная установка состоит из двух роторов, ведущего и ведомого;
  • безмасляный. Безмасляный винтовой компрессор может быть компрессором сухого сжатия и водозаполненным.

Где используют винтовой компрессор

Оборудование имеет отличный и универсальные технические характеристики, что дает возможность его применения в:

  1. Химической отрасли.
  2. Медицине.
  3. Производстве полиэтилена.
  4. В производстве систем охлаждения.
  5. Машиностроении и судостроении.
  6. Энергетике.
  7. Металлургии.
  8. Строительстве.
  9. Также может использоваться как окислитель.

Смотрите также:

Что такое и назначение проушины гидроцилиндра http://euroelectrica.ru/chto-takoe-i-naznachenie-proushinyi-gidrotsilindra/.

Интересное по теме: Как поменять подшипник на стиральной машине Индезит

Советы в статье "Сколько весит рохля?" здесь.

При необходимости приобретения данного оборудования, отдайте предпочтение известной марке и производителю.


euroelectrica.ru

Винтовой компрессор. Многообразие областей применения

Хотя принцип работы винтовых компрессоров хорошо известен более 120 лет, широко применяться компрессоры винтового типа стали только последние 40 лет. Основная причина этому были небольшой коэффициент полезного действия и высокая стоимость изготовления их роторов.

Серьезные усилия по развитию винтовых машин начались в 1930х годах, когда Альф Лисхольм, шведский инженер использовал винтовой компрессор в качестве газовой турбины и все современные разработки этих машин базируются на этой его новаторской работе.

Две важные разработки в дальнейшем позволили решить трудности с производством точных роторов по приемлемой цене. Первая – это внедрение ассиметричного профиля ротора приблизительно 35 лет тому назад, который значительно сократил площадь полости, которая являлась причиной внутренних утечек и за счет этого повысился термодинамический коэффициент полезного действия этих машин почти до такого же уровня, что и у поршневых компрессоров. Вторая разработка – это внедрение примерно в то же время высокоточных инструментов по нарезке резьбы, которая сделала возможным изготовление точных и экономичных единиц сложной формы, таких как роторы.

С этих пор как результат их все улучшающейся эффективности, высокой надежности и компактной форме, винтовые компрессоры заняли значительное место на рынке компрессорной техники.

Винтовые компрессоры обладают рядом преимуществ.

Прежде всего, в отличие от поршневых машин, движущиеся части все вращаются и как результат могут работать на гораздо больших скоростях. Во-вторых, в отличие от лопастных машин, усилие соприкосновения внутри них низкое, что делает их очень надежными. Также в отличие от других типов компрессоров, все уплотнительные линии соприкосновения уменьшаются в длине, как только размер рабочей камеры уменьшается, и давление в ней увеличивается, это минимизирует выход газа из камеры вследствие утечки во время процесса сжатия или расширения.

Винтовые компрессоры используются сегодня для большого количества применений.

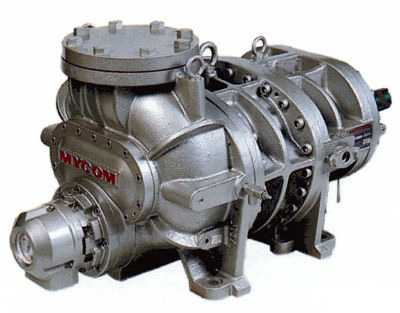

Винтовой компрессор – это машина объемного типа, которая работает без необходимости во всасывающих и нагнетательных клапанах. У нее есть возможность автоматически менять объем всасывания одновременно с понижением потребляемой мощности при частичной нагрузке. Винтовые компрессоры предоставляют намного больший рабочий диапазон и более низкие затраты на техническое обслуживание чем типичные поршневые компрессоры. Эти машины также меньше по размерам и создают меньший уровень вибрации, чем поршневые машины.

Винтовые компрессоры широко используются сегодня в химической и нефтехимической промышленности, газопереработке, в нефтяном секторе. Типичное применение включает охлаждение с использованием углеводородов, фторуглеводородов , а также аммиачного хладагента, улавливание паров и газов, сжатие топливных газов, природного газа, газа из органических отходов, хвостовых газов, СО2 и гелия.

Последние 20 лет винтовые машины стали популярны в газовой промышленности, там, где требуется дожимная техника и актуален сбор газов. Также в последние годы наметился рост их использования в сфере газов, растворенных в нефти.

Понижение пластового давления потребовало от промышленности найти новые более гибкие альтернативы традиционным поршневым компрессорам. Также свой вклад вносят государства и организации, борющиеся с загрязнением окружающей среды, требуя от промышленности консервировать газы, которые обычно выбрасываются в атмосферу в различных областях, связанных с попутными нефтяными газами.

Маслозаполненные винтовые компрессоры широко используются в различных областях применения, связанных с воздухом и охлаждением более пятидесяти лет. До начала 1990х годов эти машины не были серьезно представлены в газовой промышленности. До этого времени для сжатия природного газа повсеместно использовались в основном поршневые компрессоры. В случае освоенных месторождений и при пониженном пластовом давлении стали применяться винтовые компрессоры и как альтернатива и в дополнение к поршневым компрессорам.

Т.к. производители стараются увеличить рабочие показатели своих агрегатов, многие винтовые компрессоры для тяжелых условий эксплуатации предназначены для работы с давлением на всасе примерно 150 psig и давлением на нагнетании до 450 psig. Есть некоторые винтовые компрессоры, которые могут работать и с большими значениями давления при использовании корпуса из стального литья, но это редкость в газовой промышленности из-за капитальных затрат.

Винтовые компрессоры обычно используются для многих технологических газов, охлаждения по ходу технологического процесса, областей применения в газовой промышленности, включая автономное дожимное оборудование скважин, систем сбора газа низкого давления, дожимное оборудование низкой ступени для поршневого компрессора, для сжатия топочных газов, попутного нефтяного газа и систем сжатия УЛФ. Они используются для областей применения связанных с очищенными и сырыми газами, кислым газом, где концентрация h3S и/или CO2 более 80%. Винтовые компрессоры могут быть использованы для летучих газов таких как водород и для газов с большим молекулярным весом и удельной вязкости до2.0.

Сегодня винтовые компрессоры благодаря их широкому рабочему диапазону, диапазону изменения нагрузок, низким затратам на техническое обслуживание можно встретить там, где встречается газ из нетрадиционных источников.

В газовом применении винтовые компрессоры могут иметь рабочий диапазон от примерно 50 до 1500 лошадиных сил и оснащаться как электроприводом, так и приводом от двигателя

Винтовые компрессоры имеются в безмасляном и маслозаполненном исполнении. В конце 1950х годов шведская компания создала технологию с использованием масла в винтовом компрессоре и улучшила профиль ротора для достижения большей объёмной производительности и степени сжатия. После этого они дали лицензию многим производителям компрессорного оборудования по всему миру. Безмасляные винтовы компрессоры используются для технологических газов с 1970х годов. Маслозаполненные винтовые компрессоры используются во многих областях применения связанных с производственным процессом с 1980х годов.

Область применения безмасляных машин включает все технологические процессы, которые чувствительны к примесям в рабочей среде или там где смазочное масло может быть загрязнено рабочей средой. Они используются во многих уникальных областях применения для бутадиена, рециркуляционного газа стиролового мономера, кальцинированной соды, линейного алкилбензола и др. Во многих случаях использовался впрыск воды для охлаждения процесса сжатия.

Маслозаполненные винтовые компрессоры могут достигать немного большего коэффициента полезного действия чем «сухие» компрессоры и могут использовать масло для охлаждения.

С увеличением использования сепараторов для синтетических масел в последние 20 лет произошло значительное смещение использования в пользу маслозаполненных винтовых компрессоров во многих областях применения. Большинство применяемых сегодня винтовых машин для сжатия газов впрыскивают масло в рабочую область для смазки, уплотнения и охлаждения в количестве приблизительно равном от 10 до 20гал/мин на 100лс. Использование такого большого количества масла позволяет передать тепло выделяемое в процессе сжатия маслу и делает возможным низкие температуры на нагнетании даже при высокой степени сжатия.

Практически все газы могут быть сжаты:

  • аммиак
  • аргон
  • этилен
  • ацетилен
  • бутадиен
  • газообразный хлор
  • хлористоводородный газ
  • природный газ
  • газ, сжигаемый в факеле
  • доменный газ
  • болотный газ
  • гелий
  • газ известеобжигательной печи
  • коксовый газ
  • угарный газ
  • комбинации газообразных углеводородов
  • бытовой газ
  • пропан
  • пропилен
  • газ из скважины
  • двуокись серы
  • оксид азота
  • азот
  • стирол
  • газ на основе винилхлорида
  • водород
  • и др.

Ограничением в использовании винтовых компрессоров могут послужить диапазон давлений и температур и максимально допустимая скорость компрессора. Безмасляные компрессоры могут быть загружены механическим путем с перепадом давления до 12 бар, а маслозаполненные компрессоры до 20 бар. Более высокий перепад давлений также возможен в некоторых случаях. Производительность в этих компрессорах может быть до 60,000 м3/ч.

Винтовые воздушные компрессоры относятся к наиболее часто используемым типам воздушных компрессоров. Винтовые компрессоры могут подавать сжатый воздух непрерывно и они относительно не очень шумные. Они отличаются экономичным энергопотреблением и могут работать 24часа в сутки 7 дней в неделю на протяжении многих лет.

Компрессоры винтового типа в основном используются там, где существует большая потребность в сжатом воздухе. Имеются два типа компрессоров безмасляные и с впрыском масла.

Типичные области применения:

  • компрессоры для заполнения и опорожнения вагонов для перевозки сыпучих грузов и силоса.
  • стационарные компрессорные установки в химической промышленности и технологических процессах.
  • холодильные компрессоры в системах кондиционирования воздуха
  • компрессоры для подачи сжатого воздуха для пневмоинструмента для резки, сверления, забивания и шлифовки, для пневмоприводов и клапанов, вентиляционных систем, упаковки и укладывания на паллеты, для краскораспылителей и конвейерных систем.

Ниже приведены более подробно некоторые примеры применения винтовых компрессоров в различных отраслях промышленности:

Цементная промышленность

Сжатый воздух используется для различных областей применения в цементной промышленности (пылесборники, воздушные ножи, пневматические муфты, пневмоприводы и пылесборные системы фильтрации).

Электростанции.

Электростанции работают круглосуточно и непрерывная подача сжатого воздуха является здесь критичной для безаварийной работы.

Автомобильная:

Воздух без содержания масла используется в производственном процессе (пескоструйная обработка, пневматические инструменты, удаление покраски, пыли, надувка шин и т.д).

Сталеобрабатывающая промышленность

Воздух подается в печь для нагрева стали и охлаждения рулонной стали ( подача воздуха на горелки, охлаждение литья для пескоструйной обработки и тд.)

Химическая промышленность

Давление воздуха используется для транспортировки жидкостей под давлением, емкостей под давлением, в резервуарах для аэрации, точечного охлаждения, синтеза аммиака, автоматических системах контроля и др.

Пищевая промышленность

Винтовые компрессоры используются в производственных процессах ( смешивание смесей, транспортировка жидкостей под давлением, осушка продукции, охлаждение порошков, процессе упаковки и тд.)

Машиностроение

Охлаждение станков, сжатый воздух для робототехники, удаление обрезков таких как куски, порошок металла , пневмоинструмента и тд.

Фармацевтика

Производство лекарств, аэротенки, для упаковки лекарственных средств.

Строительство

Сжатый воздух используется для буров и пневмоинструмента (пневмодрели, молотки, пневматических клепальных молотов, гайковерты и тд.) для покрасочных работ, транспортировки грунтовых и сточных вод под давлением, сооружении свай и тд.

Горная промышленность

Экскаваторы, транспортировка угля и руды с использованием давления воздуха, закачка кислорода в шахты, пылесборные системы фильтрации.

Целлюлозно-бумажная промышленность

Воздух без содержания примесей масла используется во многих технологических циклах производственного процесса, таких как смешивание, распыление порошка, осушка продукции.

Хотя винтовые компрессоры на сегодняшний день, хорошо разработанный продукт, большой вклад технических наук в виде компьютерного моделирования и математического анализа на стадии проектирования делают дальнейшие улучшения в кпд и сокращение размеров и расходов возможными. Очевидно, что изменения грядут и в нефтехимической, химической и газовой промышленности. Винтовые компрессоры на данный момент уже доказали свое место центральной части во многих системах и заслужили репутацию надежных, эффективных, эксплуатационно гибких и не требующих больших затрат на техническое обслуживание.

intech-gmbh.ru

Устройство и принцип работы винтового компрессора

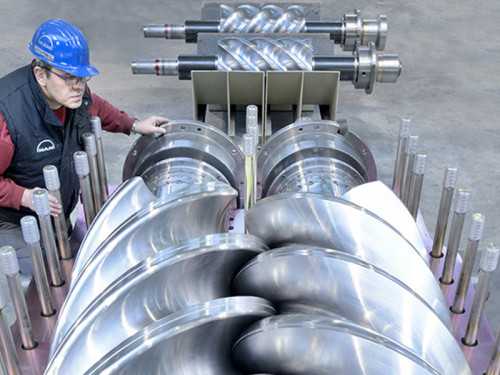

Винтовые компрессоры получили свое название из-за особенностей строения. Снижение внутреннего давления, нарастающего при работе, «гасится» при помощи вращения двух роторов (винтов), приводящих механизм в движение. Такое строение позволяет повысить КПД, а также работать практически бесшумно. Компактные габариты, простота ремонта и мобильность делают такое ротационное компрессионное оборудование более востребованным. Каково устройство винтового компрессора, его преимущества и недостатки, а также отзывы пользователей, разберем далее.

Конструктивные особенности и принцип работы

Строение винтового компрессора несколько сложнее его поршневого собрата.

Если рассматривать общую схему, то компрессор выглядит в виде металлического корпуса, в который погружены два ротора – ведущий и ведомый. Поверхности роторов плотно соприкасаются друг с другом, образуя рабочие камеры. При поступательных движениях камеры увеличиваются за счет равномерного отдаления выступов от впадин.

Более детальную конструкцию позволяет рассмотреть схема, на которой указываются следующие элементы:

  • всасывающий клапан – нагнетает воздух извне;
  • фильтр – очищает нагнетаемый воздух от сторонних примесей;
  • блок управления – запрограммированная микросхема (плата), которая способна самостоятельно регулировать и контролировать все процессы в компрессоре;
  • двигатель – основной рабочий элемент, позволяющий превращать энергию в полезную работу;
  • термостат – отвечает за поддержание определенной температуры, регулируя работу охладительных элементов;
  • вентилятор – охлаждает внутренние детали, защищая всю конструкцию от перегрева и преждевременного износа;
  • маслоотделитель – клапан, регулирующий подачу масла для смазки, а также отвод отработанного масла в утиль;
  • датчики давления – показывают показатели давления, контролируя и не допуская поломки.

Принцип действия агрегата заключается в следующем: двигатель приводит винтовую часть аппарата в движение. При этом вращение ротора обеспечивает всасывание воздуха, который проходит через специальные фильтры. Винты плотно припадают друг к другу (впадина к выпуклости), образуя единую плоскость. В результате образуется сжатый воздух, который в дальнейшем можно использовать по назначению.

На видео говорится об устройстве винтового компрессора

Преимущества и недостатки

Положительные стороны использования винтовых компрессоров заключаются в таких показателях, как:

  • низкий уровень шума и вибраций, что позволяет использовать устройство в закрытых помещениях;
  • мобильность устройства обеспечивается небольшими компактными габаритами;
  • принцип работы позволяет считать агрегат экологически чистым;
  • простота обслуживания и ремонта.

О других преимуществах можно узнать из видео, которое раскрывает нюансы и подробности эксплуатации винтового компрессора, делая его востребованным и популярным на рынке нагнетательного оборудования.

Однако существуют и недостатки, среди которых самым весомым является необходимость использования дорогостоящих комплектующих деталей, одной из которых является отделитель для масла. Если его не предусмотреть, то работа всей конструкции может быть усложнена: отработанная смазка может попадать в рабочие элементы, приводя их в негодность.

Принцип работы винтового компрессора продемонстрирован на видео

Режимы работы

Даже самые простые модели в базовой комплектации содержат не менее 5 режимов работы:

  1. Холостой ход – необходим для подготовки компрессора к полноценной работе. Двигатель приводит в работу роторы, которые вращаются, нагнетая воздух, но не на полную мощность.
  2. Рабочий режим – определяется полноценным действием всех конструктивных элементов, давая на выходе сжатый воздух.
  3. Режим ожидания – в период его активации отмечается торможение всех процессов до тех пор, пока давление в системе не восстановиться. Удобно при периодическом использовании компрессора в производстве, который позволяет не выключать агрегат, а притормозить его работу на определенный период.
  4. Пуск – данный режим оптимизирует запуск компрессора, исключая перегрузки сети. Напряжение подается дозировано, позволяя приступить к работе через 10-15 секунд после включения.
  5. Стоп – обеспечивает постепенное выключение компрессора, переводя его вначале на холостой ход, а затем подготавливая к полному выключению. Этот режим позволяет также избежать поломок и преждевременного износа деталей из-за резких перепадов напряжения и давления.

В отдельных моделях также имеется режим Stop-Alarm – экстренное прекращение работы агрегата при возникновении какой-либо неполадки или превышении показателей давления и температуры. Данный режим может быть как автоматическим (срабатывает при сигнализации датчиками контроля), так и ручным (кнопка на панели управления).

Разновидности

Винтовые компрессоры подразделяются на две подгруппы:

  1. Масляные или маслозаполненные – контакт и стачивание лопастей соприкасающихся роторов предотвращает впрыскиваемое масло. Маслянистая структура позволяет металлическим стенкам скользить по поверхности друг друга, исключая вероятность их истощения.
  2. Безмасляные – отсутствие тесного контакта рабочих лопастей достигается за счет использования других веществ или принципа работы. Бывают двух видов:
  • Сухого сжатия – двигатели приводят роторы в работу синхронно, предотвращая их тесный контакт между собой. Обладают низким уровнем КПД, а также не практичны в использовании, поскольку не могут работать длительное время (требуют постоянного охлаждения).
  • Водозаполненные – имеют массу преимуществ, позволяя получать действительно экологически чистый компрессор, использующий силу воды, а не масла. Тем более, что нет необходимости беспокоиться о том, как и куда отработанное масло утилизировать.
Выбор типа винтового компрессора обычно зависит от сферы его применения и места эксплуатации. В быту и в промышленности требования разные, также как и особенности работы.

Почему переход на винтовые компрессоры является выгодным?

В последние годы роторные модели все больше вытесняют поршневые компрессоры с рынка потребления. Не смотря на то, что последние и стоят дешевле, и принцип работы их проще, да и конструкция настолько примитивна, что понятна даже школьнику, поршневые компрессоры изжили себя. Объясняется этот факт несколькими положениями:

  1. Мобильность устройства – небольшой вес позволяет перемешать компрессор в любое удобное место.
  2. Продолжительность эксплуатации – роторы выполнены из высокопрочного металла, а смазка предотвращает их износ.
  3. Высокий уровень КПД без потерь и дополнительных затрат – поршневые компрессоры не могут похвастаться высокими показателями производительности, поскольку третья часть полезной работы затрачивается на саму систему.
  4. Наличие режимов работы, обеспечивающих более легкий процесс нагнетания и сжатия воздуха. Экстренное выключение, а также подготовка к запуску и выключению в более щадящем режиме, который сокращает вероятность поломки.
  5. Повышенный уровень защиты от поломок, а также возможность контроля всех процессов компрессора.

Эти технологические качества, которыми наделены современные модели винтовых компрессоров, определяют их популярность и востребованность на рынке, постепенно отодвигая поршневые агрегаты на второй план. Их универсальность, позволяющая использовать компрессоры, как в быту, так и на производстве, также является определяющим фактором при выборе типа.

Еще одно видео на тему

Обзор моделей

Среди наиболее качественных, но в тоже время и дорогостоящих компрессоров, можно выделить три модели:

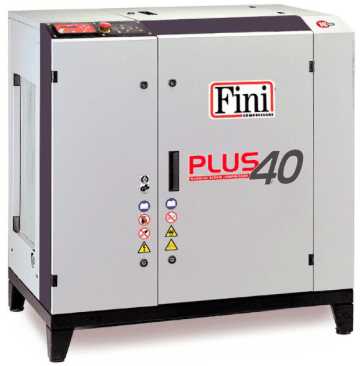

  1. FINI Mega SD – итальянский винтовой компрессор, предназначенный для промышленных цехов. Высокое качество металла и конструктивных деталей, а также инновационные технологии, сделали эту модель лидером на рынке винтовых промышленных компрессоров масляного типа. Цена его от 4000 евро.
  2. Alup Sonetto – болгарская модель, которая имеет сверхточный пульт управления и табло, позволяющее полностью контролировать все происходящие процессы, регулируя давление температуру и скорость вращения роторов. Принцип работы несколько отличается, поскольку в базовой комплектации имеются вспомогательные детали, облегчающие отвод отработанного масла и фильтрацию воздуха. Стоимость агрегата от 5000 евро.
  3. Abac SPINN – не менее популярная модель всемирно известного производителя. Низкий уровень шума, который идеально сочетается с высокой производительностью и технологичностью, делает модель популярной во всем мире. Цена ее варьируется от 5000 евро до 8000, в зависимости от комплектации.
Несмотря на столь высокую цену, винтовые компрессоры гарантируют повышенный уровень качества, сроком не менее 25 лет. Достаточно внушительная цифра, делающая инвестицию выгодной.

Ремонт и обслуживание

Каждая модель (это относится не только к компрессорам) имеет свои особенности и нюансы в работе, которые закреплены в техническом паспорте.

Перед началом эксплуатации важно изучить предложенную производителем информацию, чтобы сделать работу продуктивной и избежать нежелательных поломок. Выделяют 5 показателей, от которых зависит исправная работа компрессора:

  1. Качество масла – чем выше его котировка, тем меньше отходов и загрязняющих веществ образуется в отработке.
  2. Техническое обслуживание – заключается в прочистке конструктивных деталей и элементов. Периодичность полностью зависит от времени эксплуатации и места. Рекомендуется проводить чистку и смазку рабочих элементов не реже 1 раза в полгода.
  3. Правильная эксплуатация – рекомендуется придерживаться всех правил, которые написаны в ТО, не игнорируя их. Самопроизвольное подключение и эксплуатация не гарантирует исправность оборудования, а также исключает возможность бесплатного сервисного обслуживания.
  4. Монтаж и запуск – если нет опыта в подобных работах, то лучше доверить их профессионалам. Правильная установка и подключение обезопасит не только агрегат, но и людей, находящихся в непосредственной близости к агрегату.
  5. Наличие вентиляционного канала – забор воздуха должен осуществляться с улицы, а не с закрытого помещения, насыщенного высоким уровнем примесей (пыль, грязь, излишняя влажность).
Соблюдая несложные правила обслуживания компрессора можно надолго забыть о дорогостоящем ремонте.

Мнение пользователей

Большинство пользователей, которые работают с винтовыми компрессорами, отмечают, что агрегаты полностью выполняют свою работу, надежны и просты в управлении. Низкий уровень шума позволяет работать без специальных наушников-глушителей, а наличие нескольких режимов работы облегчает запуск машины и прекращение работы. Многоуровневая система защиты полностью исключает вариант перегрева оборудования, отключая питание прибора при малейших превышениях допустимых значений.

Среди недостатков, которые отмечаются в эксплуатации, выделяют следующие:

  • необходимость частой чистки и смазки винтовой части и подшипников;
  • быстро приходят в негодность подшипники, если при старте в них попадает отработанная жидкость;
  • необходимость использования дорогостоящих масел известных брендов, что значительно удорожает стоимость агрегата;
  • требуется выделять специально оборудованную зону с вентиляцией и контейнерами для сбора отработанного масла;
  • при работе необходимы специальные знания и навыки, позволяющие контролировать исправность самого агрегата и процесса сжатия воздуха.
Конечно же, самым неприятным фактором, влияющим на покупку, является высокая цена компрессора. Но если учитывать, что средний эксплуатационный срок составляет 18-20 лет, такая покупка вполне сможет себя окупить за 5-7 лет работы на производстве.

Таким образом, винтовые компрессоры – надежные и продуктивные агрегаты, имеющие массу преимуществ. К весомым недостаткам можно отнести только высокую цену, которая для многих потребителей является недоступной. Технологические особенности и принцип работы определяют высокое качество компрессора, а также продолжительный срок его эксплуатации. Среди пользователей винтовых компрессоров есть и сторонники, и ярые противники. Несмотря на это, компрессоры винтового типа продолжают вытеснять поршневые аналоги, замещая на рынке собой всю продукцию.

generatorexperts.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
