Винты Самонарезающие Для Крепления Профилированного Настила Вес

Сколько саморезов понадобится для монтажа кровли из профнастила

Тем, кто планирует проведение работ по строительству или ремонту крыши, полезной будет информация о саморезах для кровель из профнастила. Сначала разберемся с терминологией. Саморез, другими словами, самонарезающий винт – это крепежное изделие, выполненное в виде стального стержня с нанесением треугольной резьбы, имеющее металлическую головку.

В отличие от обычных винтов и шурупов, здесь резьба закрывает всю цилиндрическую поверхность стержня.

Основные характеристики

Из профнастила (профлиста) монтируют защитно-декоративное покрытие кровли, а также обустраивают ограждения и облицовывают стены построек из различного материала. В продаже имеется широкий ассортимент саморезов, предназначенных для фиксации профлистов к металлическим и деревянным поверхностям. Существует ряд различий в конструкции и расчете количества крепежей в зависимости от типа работ, поэтому очень важно грамотно подойти к их выбору.

Все эти тонкости непосредственно влияют на прочность и надежность закрепления облицовки.

Такие крепежи производят из стали:

• оцинкованной углеродистой;
• с нержавеющим покрытием.

Саморезы комплектуются прокладками из неопрена, которые предотвращают попадание влаги под головку элемента, исключают коррозийный процесс и дают возможность обойтись без шайб, обычно служащих в качестве дополнительных прокладок.

Детали окрашивают в тон профиля

Чтобы кровельная конструкция или ограждение не утратили свою декоративную привлекательность, некоторые производители окрашивают крепежи для профнастила специальной краской на основе полимеров в тон к основному облицовочному материалу. Полимерная краска помимо эстетической составляющей выполняет защитную функцию, уберегая металлическую деталь от ржавчины и продлевая ее эксплуатационный период. Современные самонарезающие винты способны прослужить не менее полувека, и что самое главное, от их качественных характеристик существенно зависит вся конструкция кровли.

Типы саморезов

Существует три типа саморезов, предназначенных для крепления профильного листового материала:

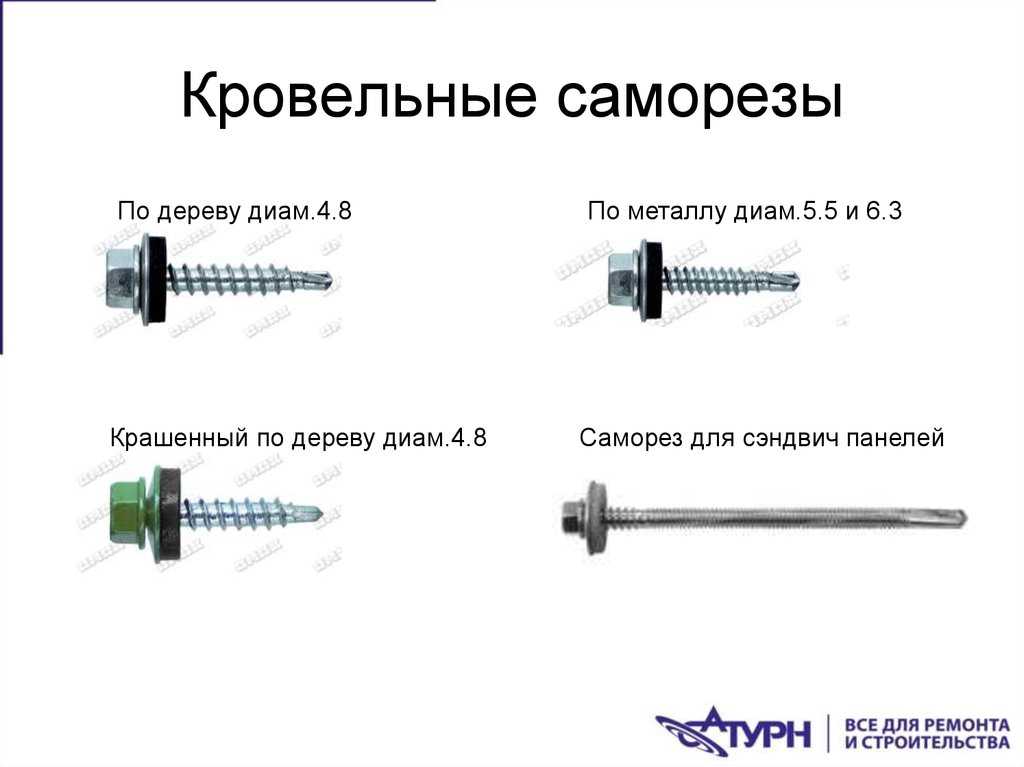

Разновидности изделий

1. Фиксирующие обшивку к деревянной обрешетке. Их особенностью является редкий шаг между резьбой, что позволяет работать с древесиной твердых пород и обеспечивает прочность фиксации.
2. Для металлических основ и конструкций, установленных в регионах с повышенной ветровой нагрузкой. По аналогии с первым вариантом здесь редкий шаг резьбы и высококачественная сталь. Но есть и некоторые отличия, такие как особый способ заточки наконечника, позволяющий сохранить целостность обрабатываемого материала без трещин и зазубрин.
3. Для фиксации добора и коньковых элементов при устройстве кровли. Такие самонарезающие винты отличаются увеличенной длиной.

Все три разновидности саморезов выпускаются со сверлом-наконечником, который позволяет обойтись без предварительного высверливания отверстия. Шестигранная головка дает возможность надежно зафиксировать крепеж в патронном держателе электроинструмента, что существенно оптимизирует работу, экономит время и улучшает качество выполняемых процедур.

Процесс фиксации

Установка профнастила на посадочные места проводится с применением саморезов с оцинкованной поверхностью или с шайбами из полипропилена. Диаметр крепежей может варьироваться в пределах 0, 48 – 0, 63 см, при длине 1, 9 – 25 см. Приобретая крепежи с резьбой, помните, что их длина должна на 3-4 мм превышать толщину кровельных материалов, подлежащих соединению.

Расход крепежей подсчитывается из расчета 6-8 шт на 1м² кровли.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Пример правильной фиксации

Для того чтобы обеспечить надежное крепление одного листа облицовки на прямом отрезке крыши, потребуется 6-8 самонарезных элементов, которые устанавливаются через каждые 50 см.

По мере приближения к торцам крыши расход винтов необходимо увеличить, тем самым сведя к минимуму пагубное влияние ветровой нагрузки на кровельную конструкцию.

При монтаже ограждений на один профлист уйдет 6 самонарезных элементов, а для повышения прочности забора увеличивают их количество и фиксируют каждую волну профнастила. Если вы планируете облицовывать стену, крепление осуществляется через волну по нижнему краю материала. Вертикальные стыки обрабатывают заклепками, специально предназначенными для таких целей.

Фиксация профиля к деревянной обрешетке

Расчет веса самонарезных винтов и их стоимость

По весу крепежи рассчитывают исходя из их размеров (длина, диаметр), а измеряется такой параметр в кг за 1000 шт. Одна тысяча винтов с резьбой может весить от 18, 5 кг до 41, 7 кг, что будет непосредственно зависеть от их длины. Цены на изделия, предназначенные для фиксации профильных листов к поверхности кровли, варьируются в пределах 1, 7 – 3 руб/шт. Более дорогие экземпляры покрыты полиэстерным материалом и цены на них стартуют от 3 руб/шт.

Еще дороже обойдутся образцы с защитным покрытием, затонированным по шкале RAL (минимум 8 руб/шт).

Расход элементов крепления для фиксации профнастила

Перед началом работ определяют, сколько нужно крепежных винтов на всю площадь кровли или ограждения. При стандартном подходе без дополнительных требований обычно используют 9 шт винтов на один профильный лист. Как становится понятно, при умножении необходимого количества облицовочного материала на 9, мы выясним, сколько нужно металлических фиксаторов для качественного проведения монтажа.

Естественно, листы профнастила накладываются один на другой, а значит, по факту нам потребуется меньше крепежей, нежели было подсчитано, но так формируется запас материала, который может теряться при рабочем процессе.

Вам необязательно скрупулезно считать каждый винтик, тем более что они упакованы в заводскую тару и продаются по весу. На этикетке, сопровождающей товар, указан точный вес и количество единиц, от себя же добавим, что 1000 саморезов минимального размера весит 3, 45 кг, а наиболее крупных – 45 кг.

Если вы не поленитесь и подойдете со всей ответственностью к процессу выбора креплений для профнастила и тщательно подсчитаете их расход, то конструкция кровли будет надежно обшита металлическим листовым материалом и прослужит вам не одно десятилетие без повреждений и ремонта.

Как рассчитать количество крепежных деталей

Самонарезающие винты или саморезы для профнастила — это крепежные изделия, которые представляют собой стержень из стали с головкой и нанесенной на него треугольной наружной резьбой. Во время крепления они образуют в отверстиях внутреннюю резьбу.

Схема крепления саморезами листа профнастила.

Ассортимент саморезов, применяемых для крепления листов профлиста к деревянной обрешетке или к металлу, достаточно широкий.

Каждый вид работ имеет специфические особенности. От них зависит количество и расход саморезов, прочность крепления профнастила.

Профнастил бывает кровельный, стеновой и несущий. Каждый вид требует разного подхода к креплению профлиста и к количеству крепежных деталей. Обычно он крепится в том месте, где низ волны листа профнастила прилегает к обрешетке. При эксплуатации саморезы испытывают большие нагрузки от воздействия ветра, снега и других явлений природы.

Поэтому при изготовлении они проходят испытания на разрыв.

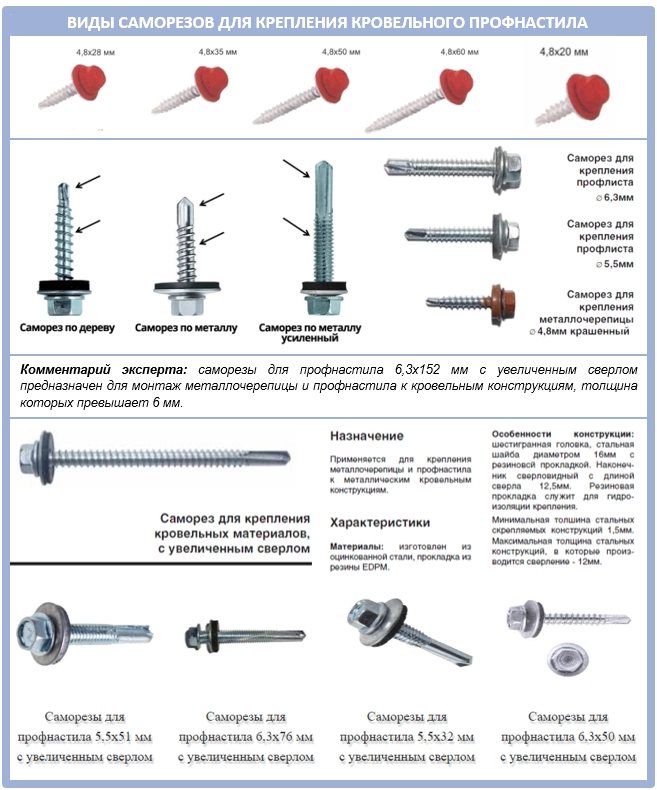

Саморезы для профнастила

Все саморезы можно разделить на 4 основных группы:

Саморезы для крепления профнастила изготавливаются из высококачественной стали.

• для крепления профнастила к обрешетке из дерева;
• для крепления профлиста к каркасу из металлических направляющих;
• для крепления листов, которые будут эксплуатироваться в условиях значительных ветровых нагрузок;
• для крепления элементов при обустройстве конька крыши.

Для изготовления саморезов для профнастила используется высококачественная оцинкованная углеродистая или нержавеющая сталь. Чаще всего это сталь С1022. Поверхность саморезов покрывается слоем цинка толщиной 12, 5-15 мкм.

Такое покрытие придает ему антикоррозийные свойства.

Эти крепежные элементы могут иметь разную длину, диаметр, форму головки. Форма шляпки бывает круглая, полукруглая, сферическая, цилиндрическая, шестигранная. Шлицы на шляпке бывают крестообразные, прямые и шестигранные.

Схема правильного крепления профлиста.

Готовые изделия комплектуются неопреновыми прокладками. Они не пропускают влагу под головки саморезов и защищают покрытие от образования ржавчины. Многие саморезы производители покрывают полимерной краской различных цветов. Она придает смонтированной поверхности эстетичность и продлевает срок эксплуатации крепежа, обеспечивая его защиту от коррозии.

Срок службы качественного самореза достигает 50 лет.

Саморезы для крепления профлиста к деревянным обрешеткам или каркасам отличаются редким шагом резьбы. Они обеспечивают прочность и удобство крепежа даже к самым твердым породам дерева. В конструкции саморезов для крепления профнастила предусмотрен наконечник-сверло.

Этот элемент позволяет не просверливать отверстий в соединяемых деталях.

Головки саморезов оформлены в виде шестигранника. Они легко крепятся в патроне шуруповерта или дрели.

Это упрощает процесс работы, значительно снижает затраты времени на укладку настила.

Расчет расхода саморезов

Схема укладки и крепления профлиста.

Саморезы для монтажа профлиста выпускаются диаметром 4, 8-6, 3 мм, длина их — 19-250 мм. Подбирать саморезы следует так, чтобы их длина превышала толщину соединяемых материалов на 3 мм. Обычно на квадратный м профлиста расход их составляет 5-8 штук.

Но это средний показатель. При укладке и креплении профлиста на крыше, саморезы вкручиваются с шагом около 50 см. Ближе к торцу количество их увеличивается.

Соответственно и общий расход крепежных деталей увеличивается тоже.

При строительстве забора каждый лист профилированного настила крепят к каркасу саморезами в количестве 5-6 штук. Для сооружения забора повышенной прочности количество саморезов увеличивается, так как они вкручиваются в низ каждой волны профнастила. Винт самонарезающий для крепления профилированного настила? При облицовке стены крепеж происходит через волну в нижних краях профлиста.

Вертикальные стыки скрепляются специальными заклепками.

Расчет саморезов для выполнения тех или иных работ производится с учетом их диаметра и длины. Вес 1000 штук может варьироваться от 3 кг 450 граммов (4, 8х25 мм) до 45 кг (6, 3х152 мм). Для расчета количества саморезов за стандарт берется расход их на каждый лист профнастила 9 штук.

То есть нужно просто подсчитать необходимое количество профлистов и умножить эту цифру на 9. Учитывая то, что профлисты накладываются с нахлестом и при этом перекрывают друг друга, фактически потребуется несколько меньшее количество саморезов. Образуется небольшой запас на непредвиденный случай.

При выполнении расчетов количества саморезов следует не забывать о том, что среднее их количество составляет 8-9 штук на квадратный м, но у конька крыши, у торцов профилированного листа и у кромок стоков количество точек крепления удваивается.

Правильно подобранные виды саморезов и их количество, безошибочный монтаж любого покрытия из профилированного металла обеспечат сооружению привлекательный вид и долгий срок эксплуатации.

---

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

---

разновидности, выбор, размеры и вес

Обычные шурупы плохо фиксируются на тонком металлическом листе, что приводит к невозможности установки профнастила на конструкцию. Отсутствие широкой шайбы становится причиной быстрого износа основания в месте крепежа. Ввиду этого необходимо использовать специальные саморезы для профлистов по металлу.

Содержание

1. Требования к крепежам для профнастила
2. Виды саморезов для профлиста
3. Технические параметры
4. Характеристики
5. Расчёт количества саморезов
6. Порядок крепления
7. Список инструментов
8. Этапы работы
9. Нюансы крепления саморезов

Требования к крепежам для профнастила

Оцинкованные кровельные саморезы относятся к категории премиум

Установка шурупов для профнастила осуществляется без подготовки отверстий. Поэтому к производству саморезов выдвигается ряд требований:

• Наличие наконечника, проникающего без труда в металл.
• Материал изготовления – оцинкованная сталь, которая способна выдерживать длительный контакт с водой без окисления.
• Наличие латексного уплотнителя, резинки или неопрена для герметизации отверстия.
• Размеры крепежа подбираются больше на 2 мм бруса обрешётки и кровельного металлического листа.
• Длина элементов составляет 19-250 мм с диаметром 4,8-6,3 мм.
• Шурупы для фиксации профиля для конька – 4,8х60 мм.
• Производители окрашивают оголовки саморезов в цвет кровельного покрытия, чтобы визуально спрятать места креплений.

Крепёжные элементы из оцинкованной стали относятся к премиальной группе. Расход шурупов на 1 м² листа составляет 9-10 штук. При торцевом монтаже понадобиться в ~2 раза больше саморезов.

Виды саморезов для профлиста

Для укладки профилированного листа используются разные виды шурупов по металлу. Тип самореза зависит от места монтажа и особенностей конструкции. Кровельные – предназначены для монтажа покрытия на крышу. Крепежи оснащены антикоррозийным и декоративным покрытием. Герметизацию обеспечивает отделяемая шайба с синтетической прокладкой.

Шурупы с прессшайбой используются для крепления настила к ограждениям и фасадам домов. В основном покрываются антикоррозийными составами, реже – декоративными. Форма головки может быть шестиугольная, полукруглая или потайная. При фиксации дополнительно используются прорезиненные прокладки.

Кровельный С прессшайбой

Нет

10%

Планирую попробовать

40%

Проголосовало: 10

Технические параметры

Количество самонарезающихся винтов для профнастила зависит от целей монтажа. Металлические листы используются для кровли, фасада, забора и готовых конструкций. В зависимости от каркаса число и тип шурупа будут отличаться.

Характеристики

В качестве материалов для изготовления саморезов для профлиста используется легированная сталь. Для крепления настила применяются оцинкованные шурупы толщиной покрытия от 12,5 мкм. При проведении внутренних работ рекомендуется брать чёрные крепежи, устойчивые к коррозии.

Общие характеристики метизов:

• размер по металлу – 13-150 мм, ѳ 4,2-6,3 мм;
• длина по дереву – 29-80 мм, ѳ 3,5-4,8 мм;
• кровельный тип – ѳ 4,8 мм;
• вес – 4-50 кг/1000 шт.;
• прочность на разрыв 100-150 кг.

Особенности саморезов для профнастила:

• Размер сверла – остриё на 2 пера, используется для крепления металла до 2 мм. В остальных случаев параметр составляет 3,35-4,2 мм.
• Виды головок – полукруглые, цилиндрические, сферические. Оснащаются шлицами в виде звёздочек, крестика или прямой линии.
• Резьба – толщина до 0,5 мм, которая учитывается в шаге резьбы для крепежей по металлу. Для деревянных поверхностей параметр увеличивается.
• Марка стали соответствует ГОСТу 1435-99. Для шурупов по дереву используется сталь У7 или У7А, по металлу – У12 или У13.

Валера

Голос строительного гуру

Задать вопрос

Чтобы гарантировать надёжность фиксации крепежом для профлиста, необходимо правильно подбирать винты. На головке шурупа обязательно наличие специальной маркировки. Толщина прокладки должна составлять минимум 2 мм.

К сведению: цинковое покрытие позволяет защитить место крепежа от коррозии металла, поэтому крепёж не должен изготавливаться из дешёвого цветного сплава. Данный слой предотвращает появление ржавчины.

Расчёт количества саморезов

Для крепления профлиста к металлу рекомендуется выбирать метизы диаметром 5,5 или 6,3 мм. Расчёт количества крепёжных элементов зависит от метода установки профилированного листа.

Число самонарезающихся винтов для забора:

1. Чтобы крепить настил на каркас ограждения, потребуется 10-15 штук на лист шириной 1,1 м. На горизонтальные брусья в ячейках между опорами используют по 6 саморезов на одну опору.
2. Крайние элементы устанавливаются на места крепления двух листов – на одну панель необходимо от 8 до 12 шт.

Подсчёт количества профлистов осуществляется по формуле: длину ограждения разделить на ширину материала без нахлеста. Исходя из стандартного размера листа в 118 см, длина будет равна 110 см. Количество опорных столбов зависит от высоты ограждения.

Валера

Голос строительного гуру

Задать вопрос

Оптимальное число саморезов зависит от климата в регионе, высоты конструкции и угла наклона. Нередко монтажники отходят от рекомендуемых параметров, устанавливая большее количество метизов.

Порядок крепления

Производители саморезов для крепления профлиста отмечают, что метизы способны самостоятельно прошивать материал толщиной до 2 мм. Если профнастил 4-5 мм, перед работой необходимо сделать разметку и заранее просверлить отверстия.

Список инструментов

Набор инструментов

Профнастил рекомендуется приобретать одинаковой длины до 12 мм. Толщина материала и высота волны зависит от особенностей конструкции. Количество листов округляется в большую сторону, т. к. укладка осуществляется внахлёст по горизонтали на 8 см и по вертикали – 20 см.

Подбор саморезов по металлу для профнастила зависит от материала обрешётки – дерево или металл. Для проведения работ понадобится:

• шуруповёрт с насадкой для шестиугольных головок;
• гаечный ключ;
• рулетка;
• карандаш;
• приборы для работы по металлу;
• строительный уровень;
• шнур.

Использование болгарки актуально для бюджетного материала. После монтажа низкокачественных листов необходимо окрасить все поверхности.

Этапы работы

Места крепления листов на крыше

Процесс крепления профлистов к каркасу:

1. Выравнивание нижнего края материала осуществляется путём натяжения шнура.
2. Крепить начинайте с края нижнего листа с любой стороны конструкции.
3. Если площадь покрытия большая, используйте метод нахлеста с обязательной фиксацией участка наложения пластин. Дополнительно установите саморезы по краям, а затем выровняйте листы.
4. Последующее введение метизов проводите в каждую нижнюю точку волны по всей длине и через волну по вертикали. Завершив этот этап, ввинтите шуруповёртом саморезы на остальных участках. Вводите крепежи строго перпендикулярно по отношению к поверхности.
5. Переходите к установке следующего блока, разложив его внахлёст в 20-30 см с первым. Если размера обрешётки не хватит, подрежьте листы. Место соединения зафиксируйте шурупами по металлу, вводя в каждую волну.
6. Участки примыкания обработайте герметиком.
7. Придерживайтесь шага крепления по отношению к доборным элементам в 30 см.

Если профилированные листы используются в качестве кровельного материала, необходимо выбирать метизы для крыши.

Нюансы крепления саморезов

Применение профилированных листов для покрытия крыши требует придания материалу гидроизоляционных свойств и устойчивости к ветровым нагрузкам. Для этого используются специальные крепежи для профнастила и небольшой шаг каркаса. Конёк фиксируется на длинные шурупы.

Если материал подобран для облицовки фасада в качестве утепления, шаг обрешётки зависит от характеристик теплоизолятора. Зачастую данный параметр составляет от 0,5 до 1 метра. В большинстве случаев для закрепления листов используется метод фиксации вдоль стены. Допускается использование саморезов с прессшайбой, оснащённой прорезиненной прокладкой.

При монтаже ограждения из профлиста нужно учитывать ветровые нагрузки на конструкцию. Чтобы обеспечить устойчивость, материал фиксируют на лаги в каждую волну.

Для придания забору декоративного вида рекомендуется использовать цветные саморезы. Например, если листы имеют фактуру дуба, подойдут шурупы коричневых или золотых оттенков. В данном случае для монтажа допускается применение метизов с прессшайбой и прокладкой.

Саморезы по металлу — Руководство по покупке и использованию

В. Какие типы головок доступны для стальных саморезов?

A. Саморезы охватывают весь спектр типов головок. Чаще всего встречаются шестигранные головки, которые имеют плоскую или зазубренную верхнюю поверхность, шесть плоских сторон и плоскую опорную поверхность, предназначенную для более грубой установки. А также утопленные или блинчатые стили, которые укладываются заподлицо с подложкой. Головка с шестигранной шайбой имеет шесть плоских сторон, образующих одно целое с плоской шайбой, которая выступает за стороны и обеспечивает плоскую опорную поверхность. SFS предлагает крышку из цинкового сплава или ZAC с шестигранной шайбой, которая никогда не покроется красной ржавчиной.

В. Чем отличаются саморезы от «обычных» шурупов?

A. Саморезы создают собственную резьбу в основании, в отличие от крепежных винтов, которые требуют нарезания резьбы на основании перед установкой.

В. В чем разница между резьбонарезными и резьбонарезными винтами?

Самонарезающие саморезы смещают материал подложки вокруг резьбы, поскольку они не удаляют материал. Эти резьбонарезные винты обычно предназначены для применения в материалах, где допустимы или желательны большие внутренние напряжения для повышения сопротивления ослаблению. Саморезы для нарезания резьбы удаляют материал подложки, образуя резьбу во время закручивания. Эти винты для нарезания резьбы обычно предназначены для подложек, где внутренние напряжения, создаваемые винтами для нарезания резьбы, нежелательны.

В. Насколько прочны саморезы?

А. Саморезы имеют разные прочностные характеристики в зависимости от материала, диаметра и профилей резьбы. Данные о производительности для каждого продукта можно найти в технических паспортах.

В. Какие сверла лучше всего подходят для саморезов?

A. В наших отделах качества и проектирования компания SFS использует как сетевые, так и аккумуляторные дрели Dewalt. Однако можно использовать любую дрель, способную удерживать сверло.

В. Каков рекомендуемый размер направляющего отверстия для саморезов?

A. Размер направляющего отверстия определяет эффективность установки и прочность на извлечение. Размер отверстия под саморезы зависит от толщины скрепляемых материалов. Размер сверла для каждого крепежа и различной толщины подложки можно найти в технических описаниях продуктов.

В. Какой диаметр самореза лучше?

A. Саморезы диаметром ¼” рекомендуются для начального монтажа кровли и облицовки, а саморезы №17 большего диаметра используются для ремонта зачистки.

В. Можно ли снять саморезы?

A. Да, саморезы можно выкрутить. Пожалуйста, проконсультируйтесь с SFS для получения рекомендаций по подходящим сменным крепежным элементам.

В. Можно ли использовать саморезы для стали и других металлов?

A. Да, саморезы можно использовать со сталью без колебаний. Тем не менее, мы советуем проконсультироваться со специалистами SFS, прежде чем использовать его с алюминием и другими металлами.

В. Можно ли использовать саморезы по дереву?

A. Да, наши шурупы №14 с фрезерованной головкой типа A и ¼ 14 ZAC типа AB можно использовать для деревянных и металлических оснований.

В. Можно ли использовать саморезы в бетоне?

A. Нет, с бетоном можно использовать только винты, специально предназначенные для бетона. Есть ли у нас конкретные предложения по крепежу? (Deklite™ армированный нейлоном стекловолокно Auger Dekspike™ структурный анкер для бетонной крыши)

В. Можно ли повторно использовать саморезы?

A. Нет, повторное использование саморезов не рекомендуется.

Есть дополнительные вопросы о саморезах? У нас есть ответы

Наша команда может предоставить дополнительную информацию или дать рекомендации о том, какой саморез лучше всего подходит для вашего проекта. Кроме того, ознакомьтесь со статьями по теме: «Как правильно выбрать длину винта» и «Винты из нержавеющей стали 304 и 316».

Работа с мусором | Журнал Professional Roofing

• Фото предоставлено Jim D. Koontz & Associates Inc., Hobbs, N.M.
• Фото предоставлено Jim D. Koontz & Associates Inc., Hobbs, N.M.

Строительные нормы и правила требуют, чтобы крыша в сборе в достаточной степени противостояла подъемным силам, вызванным ветровыми явлениями, которые могут возникнуть в течение предполагаемого срока службы крыши в сборе. Механическое крепление кровельной изоляции и кровельных мембран является одним из методов, который обеспечивает достаточное сопротивление подъему, чтобы удерживать кровельную систему на месте.

Использование саморезов для крепления кровельной изоляции и кровельных мембран к стальным кровельным настилам стало распространенным методом крепления. Однако проблемы могут возникнуть из-за мусора, образующегося при замене винтов во время проектов по перекрытию. Наша компания провела тест с использованием винтов различных типов и размеров, чтобы изучить количество мусора, производимого различными винтами, и выяснить, как мусор может повлиять на внутреннюю часть здания, а также выяснить, создают ли мусор от винтов потенциальные проблемы для предприятий, производящих такие товары, как продукты питания или электроника.

.

История вопроса

До механического крепления изоляция обычно крепилась к стальным кровельным настилам с помощью горячего асфальта. Однако у метода горячего асфальта есть недостатки; когда под стальным настилом возникает внутренний пожар, горячая сталь плавит асфальт, который капает через сварочные отверстия или нахлесты в настиле на огонь внизу. Капающий асфальт действует как ускоритель, распространяя внутренний огонь.

12 августа 1953 года неконтролируемое распространение огня на большей части завода General Motors площадью 1,5 миллиона квадратных футов в Ливонии, штат Мичиган, было связано, главным образом, с каплями асфальта через стальную крышу здания. В результате страховая и кровельная отрасли начали изучать другие методы крепления изоляции.

Первые методы механического крепления использовались с клеями для горячего асфальта. Это включало в себя вбивание полукруглой стальной застежки с зажимами через металлическую площадку с помощью резинового молотка.

Зажимы или удлинители «рыболовных крючков» по ​​бокам застежки будут зацепляться с металлическим настилом, закрепляя изоляцию. Второй метод включал застежку с зубчатым стальным стержнем, которая имела ограниченное крепление к металлической палубе. Эти методы привели к выходу из строя многих кровельных систем во время ветровых явлений.

Со временем саморезы с пластинами стали отраслевым стандартом для крепления изоляции крыши к стальным настилам, что избавило от необходимости прокладки асфальта между нижней частью изоляции крыши и верхом стального настила. Испытания на подъем, проведенные испытательными лабораториями, такими как FM Global и Underwriters Laboratories Inc., привели к разработке частоты и схемы механического крепления. Количество и расположение используемых крепежных элементов варьируется в зависимости от типа, толщины и производителя утеплителя кровли.

Чтобы соответствовать строительным нормам, количество установленных саморезов может значительно увеличиться в полевых условиях, по периметру и в углах.

Технологический процесс

Использование саморезов предполагает ввинчивание в стальной настил. Во время этого процесса, когда винт вращается, движение сверления создает отверстие в стальной палубе. Образуются стальные опилки от шнека, стального настила и материала покрытия, которые могут попасть внутрь здания. Мусор, как правило, не представляет особого беспокойства при установке кровельных систем на новостройках и при выполнении повторной кровли над потолками. Тем не менее, во время проекта замены кровли в занятом здании без потолка опиловка и остатки покрытия, образующиеся при удалении существующих винтов и установке новых винтов, могут быть проблематичными.

Лабораторный анализ

Рис. 1. Компания Jim D. Koontz & Associates Inc., Хоббс, Нью-Мексико, протестировала восемь типов и размеров саморезов, обычно используемых для механического крепления.

Ранее не проводились испытания количества мусора, образующегося при механическом прикреплении компонентов кровли к стальному настилу. Чтобы проверить это, наша компания приобрела восемь типов и размеров саморезов, обычно используемых для крепления изоляции крыши к стальным настилам; см. рис. 1.

Рисунок 2: Средний вес мусора, образовавшегося при установке и удалении саморезов на стальном настиле 1

С помощью стандартной электродрели три комплекта из восьми саморезов были закручены в два стальных настила 22-го калибра, которые был оцинкован и покрашен. Стальные палубы были установлены над закрытой коробкой, облицованной чистой мембраной. Опилки и остатки покрытия, упавшие в закрытую коробку, собирались отдельно по мере того, как винты ввинчивались и вывинчивались из стальных настилов. Винты проникли через палубу примерно на 3/4 дюйма; изоляция над палубами во время испытаний не использовалась. Затем обломки были взвешены на аналитических весах и сфотографированы под микроскопом, чтобы наша компания могла охарактеризовать обломки, попадающие в здание, с помощью фотографического анализа.

Средний вес мусора, образованного тремя саморезами на каждом стальном настиле, показан на рисунках 2 и 3. Вес мусора от установки винтов на стальном настиле 1 варьировался от 0,007 до 0,033 грамма (г) на винт. При снятии винтов со стального настила 1 образовались обломки массой от 0,001 до 0,006 г. Мусор от установки шнека в стальную палубу 2 весил от 0,007 до 0,042 г на шнек. При снятии винтов со стального настила 2 образовались обломки массой от 0,001 до 0,014 г. При установке саморезов образовалось большее количество и масса мусора, чем при извлечении шурупов из металлических настилов.

Рисунок 3: Средний вес обломков, образующихся при установке и удалении саморезов на стальном настиле 2

Выводы

Обломки стальных опилок, образовавшиеся во время испытания, имели острые края, что видно на микроскопических фотографиях. Несмотря на то, что количество мусора может быть небольшим, любое количество загрязнения мусором может быть неприемлемым в зависимости от содержания и действий, выполняемых в здании во время проекта замены кровли.

При перекрытии жилого здания обломки металлической опилки, образующиеся при установке саморезов, будут попадать внутрь здания. Для большинства проектов по перекрытию подшивка и обломки покрытия не представляют проблемы, особенно если есть потолок. Однако, в зависимости от внутренней деятельности здания, мусор может привести к загрязнению (металлом или покрытием настила или винтами) промышленных товаров, таких как электроника, продукты питания и фармацевтические препараты, если не обеспечена защита от мусора. Даже небольшое количество мусора в некоторых важных производственных операциях было бы недопустимым. Результаты испытаний показывают, что некоторый мусор, несомненно, попадет внутрь здания во время установки и удаления саморезов.

Одним из способов предотвращения загрязнения мусором является временное прекращение производственной деятельности в зонах под открытым стальным настилом, где выполняется замена кровли. Однако прекращение производственной деятельности приведет к остановке бизнеса и, как следствие, к потере доходов. Подвешивание улавливающего брезента под стальным настилом для сбора мусора при его падении становится все более распространенным в качестве альтернативного метода защиты внутренней части здания и позволяет продолжать производственную деятельность во время замены кровли.

При отсутствии потолков отказ от использования какой-либо формы внутренней защиты может привести к заражению чувствительного оборудования и/или продуктов, производимых в здании. Это, в свою очередь, может привести к проблемам с безопасностью и здоровьем производимых продуктов и их конечных пользователей; например, падающие обломки могут привести к тому, что острые стальные опилки загрязнят пищевой продукт.

Можно изучить альтернативные методы крепления кровельной изоляции и кровельных плит, такие как использование вспененного клея. Однако, несмотря на то, что многие пенопластовые клеи обеспечивают достаточную адгезию, страховые группы и органы по нормам и правилам, такие как FM Global, еще не одобрили использование пенопластовых клеев на стальных настилах.

Соображения

Вы должны учитывать потенциальные последствия напильника и обломков покрытия, образующихся во время проектов по перекрытию, когда нет потолков, особенно потому, что можно принять меры для предотвращения загрязнения внутренней части здания мусором.
