Вк8 сплав характеристики: Твердый сплав ВК8. Характеристики, расшифровка, цена и аналоги

alexxlab | 05.04.2023 | 0 | Разное

Триботехнические свойства экспериментальных твёрдых сплавов с модифицированной кобальтовой связкой | Фоминов

Аннотация

Введение. Работа посвящена исследованию триботехнических характеристик экспериментальных твёрдых сплавов с модифицированной связкой при трении без смазки по труднообрабатываемым в процессе резания материалам — нержавеющей стали и титановому сплаву. Целью исследований является оценка процесса фрикционного взаимодействия для каждой пары трения по ряду параметров и определение на основании установленных трибопоказателей оптимальных сочетаний «экспериментальный твёрдый сплав – конструкционный материал».

Материалы и методы. Трибологические испытания твёрдых сплавов проводились по схеме трения «цилиндр-диск» для различных скоростей скольжения и температур при постоянной нагрузке без применения смазочного материала. Сравнение процесса фрикционного взаимодействия производилось по силе трения, объёмному износу и шероховатости дорожек трения на контртеле. В качестве материалов контртел применялись нержавеющая сталь 12Х18Н9Т и титановый сплав ВТ3-1. Определение устойчивости экспериментальных составов к абразивному виду изнашивания осуществлялось путём измерения поверхностной микротвердости на сканирующем нанотвердомере путём анализа толщины нанесенных индентором царапин.

Результаты исследования. По результатам микроидентирования наибольшей микротвердостью характеризуется экспериментальные сплавы 2.22 (связка 5,65%Со+l,8%Mo+0,6%Ti) и 2.23 (связка 5,1%Со+2,7%Mo+0,61%Ti). Для этих материалов средняя ширина царапины при различных усилиях была минимальна. В ходе трибологических испытаний наилучшие характеристики были зафиксированы для нержавеющей стали в сочетании со сплавом 2.22 и для пары трения «титановый сплав ВТ3-1 — твёрдый сплав 2.23». Процесс трения для этого сочетания материалов характеризуется невысокими коэффициентами трения с низким уровнем флуктуаций, минимальным износом образцов и изменениями начального микрорельефа их поверхностей.

Обсуждение и заключения. В результате исследований установлены оптимальные с точки зрения трибологического взаимодействия пары трения: «титановый сплав ВТ3-1 — твёрдый сплав 2.23» и «нержавеющая сталь 12Х18Н9Т — твёрдый сплав 2.22». Процесс фрикционного взаимодействия для данных сочетаний материалов характеризуется минимальным объёмным износом, что будет способствовать повышению износостойкости инструмента на участках упругого контакта на передней и задней поверхностях.

Введение. Различные материалы на основе карбида вольфрама, в том числе и твёрдые сплавы (ТС), получили широкое распространение во многих отраслях современного производства благодаря ряду преимуществ в области физико-механических свойств [1–3]. Наибольшая доля (порядка 65 %) применяемых в металлообработке инструментальных режущих материалов (ИРМ) также принадлежит ТС, обеспечивающим высокие скорости резания при обработке различных конструкционных материалов [1][4]. В настоящее время развивается множество направлений, связанных с улучшением эксплуатационных характеристик ТС различными методами [5–7]. Одним из них является создание новых составов связок для карбидных фаз [8–10]. На кафедре «Металлорежущие станки и инструмент» Донского государственного технического университета разработаны экспериментальные твердые сплавы (ЭТС) на базе однокарбидного сплава ВК8 с различными типами модифицированных связок1. Несмотря на то, что кобальт благодаря своим свойствам является наиболее распространённой связкой для WC, применение этого метала экономически невыгодно ввиду его дефицитности и высокой цены. Экспериментальные сплавы характеризуются большими значениями тепловой энтропии модифицированной кобальтовой связки (таблица 1) и, следовательно, меньшими термоэдс по отношению к карбиду вольфрама, что повышает электрохимическую устойчивость этих материалов [10–12]. Среди обрабатываемых с помощью твердосплавного инструмента материалов можно выделить титановоаллюминиевые сплавы и аустенитные нержавеющие стали. За счёт ряда характеристик эти материалы применяются для изготовления деталей в наиболее ответственных областях машиностроения, включая аэрокосмическое, атомное, пищевое и медицинское производства. Обработка резанием титановых сплавов и нержавеющих сталей затруднена в связи с их низкой теплопроводностью, высокими усилиями при резании, а также неудовлетворительными триботехническими характеристиками [13]. В этой связи исследование особенностей фрикционного взаимодействия вновь разрабатываемых ИРМ с упомянутыми материалами является весьма важной актуальной задачей. Учитывая современные экологические и экономические требования к организации производства, обработка этих конструкционных материалов происходит преимущественно в режиме минимальной подачи (MQL — minimum quantity lubrication) или без использования смазывающе-охлаждающих технологических сред (СОТС) [14][15]. Тогда участки контакта ИРМ и материала обрабатываемой заготовки на передней и задней поверхностях режущего инструмента можно рассматривать как трибосистемы, функционирующие в режиме трения без СОТС или в режиме граничного трения. Это не исключает значительную долю металлического контакта. В этом случае на эксплуатационные параметры ИРМ, как элемента пары трения, будут оказывать значительное влияние его триботехнические характеристики в режиме сухого трения.

Настоящее исследование посвящено изучению триботехнических характеристик экспериментальных твёрдых сплавов при сухом трении по труднообрабатываемым резанием материалам, а также определению оптимального с точки зрения фрикционного взаимодействия сочетания «ЭТС — конструкционный материал». Данная работа является частью комплекса исследований физико-механических, трибологических и режущих свойств экспериментальных ТС с модифицированной кобальтовой связкой.

Материалы и методы. В качестве объектов исследования поверхностных механических характеристик выбраны нижеследующие составы ТС (таблица 1). Трибологические испытания проводились на инденторах квадратного сечения (а=5 мм, Ra=0,1–0,12 мкм) из трёх наиболее перспективных составов (2.21, 2.22 и 2.23) на трибометре Т-11(Польша), реализующего схему трения «палец-диск». В ходе проведения опытов фиксировалось изменение силы трения (F, Н) в зависимости от пути трения (L, м). Каждый эксперимент повторялся 3–5 раз, результаты опытов обрабатывались при помощи методов дисперсионного анализа [16]. В качестве материала вращающегося диска (контртела) были выбраны титановый сплав ВТ3-1 и нержавеющая сталь 12Х18Н9Т; шероховатость поверхности этих образцов находилась в пределах Ra 0,12–0,15 мкм.

Таблица 1

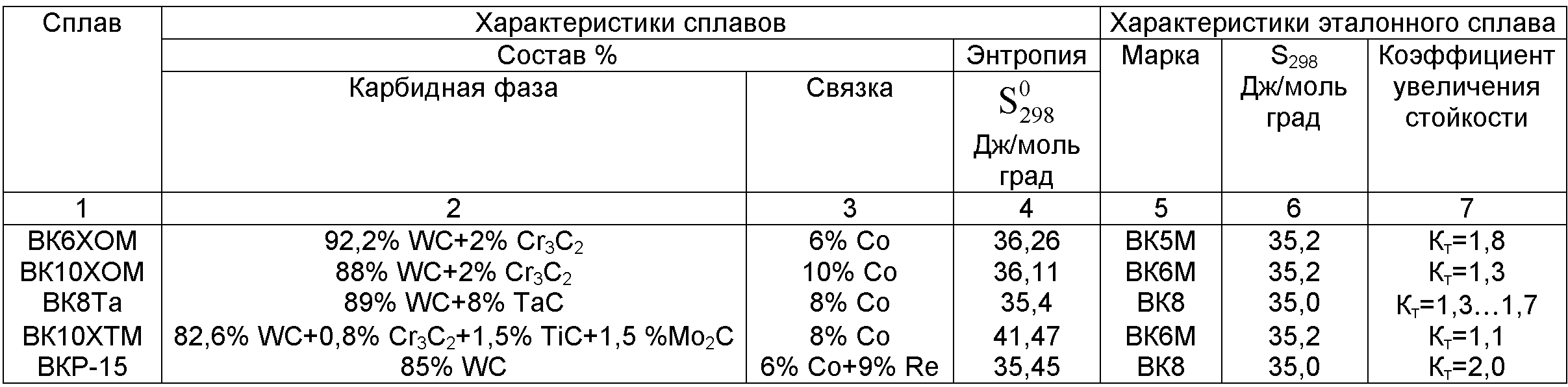

Химический состав и термодинамические свойства ЭТС

Исследования проводились при различных скоростях скольжения и температурах при постоянной нагрузке P=20 Н. Масса образцов определялась на весах ЛВ 210-А. Шероховатость дорожек трения на контртеле после проведения экспериментов измерялась на профилометре Abris-PM7 (Россия). Определение динамической микротвёрдости поверхностей ЭТС производилось на сканирующем нанотвердомере NanoSCAN-01 (Россия) путём анализа толщины нанесённых с различным усилием царапин. Исследования изношенных поверхностей образцов ЭТС осуществлялись на инвертированном микроскопе ZEISS Axio Vert. A1.

Результаты исследования. Наименьшая ширина царапин h, нанесённых при различных усилиях Fs, принадлежит сплавам 2. 22 и 2.23, связка в которых была модифицирована группой Mo-Ti (таблица 2).

Таблица 2

Ширина царапины h при различных усилиях Fs по результатам склерометрии ЭТС

Таким образом эти материалы характеризуются наибольшей твёрдостью поверхности на микроуровне, что предполагают лучшую устойчивость к абразивному виду изнашивания. Следует отметить, что в этих сплавах при усилиях Fs<15 Н заметных изменений поверхностного микрорельефа не было обнаружено. Наименьшую микротвёрдость по результатам испытаний продемонстрировал состав 2.24.

Для определения и сравнения износостойкости ТС производилось измерение потери массы индентора для каждой величины пути трения L, а затем определялся объёмный износ образцов ΔV (рис. 1, 2).

Рис. 1. Объёмный износ инденторов ЭТС при трении по титановому сплаву ВТ3-1 при температурах: а — 25°С; б — 300°С

Рис. 2. Объёмный износ инденторов ЭТС при трении по нержавеющей стали 12Х18Н9Т при температурах: а — 25оС; б — 300оС.

При трении по титановому сплаву при различных температурах наибольший объёмный износ ΔV наблюдался у сплава 2.22. Наилучшую износостойкость продемонстрировал состав 2.23 (рис. 1). При трении по нержавеющей стали наименьшие значения параметра ΔV были зафиксированы для состава 2.22 (рис. 2). Наибольший объёмный износ в этом случае также принадлежит экспериментальным составам ТС. При комнатной температуре самую высокую интенсивность изнашивания демонстрирует сплав 2.21, а при подогреве зоны трения максимальные значения износа фиксируются для состава 2.23.

Поверхности инденторов из сплавов, продемонстрировавших максимальный объемный износ, характеризуются либо преобладанием изношенных участков, либо изначальная поверхность материала сохраняется только в виде отдельных редких фрагментов. На рис. 3 приведены снимки поверхностей инденторов из сплавов 2.23 и ВК8 после трения по стали 12Х18Н9Т при температуре 300оС для пути трения L=600 м.

Рис. 3. Сравнение поверхностей инденторов сплавов 2. 22 (а) и ВК8(б) после трения по нержавеющей стали 12Х18Н9Т (Т=300оС, v=0,3 м/с): 1 — изношенные участки поверхности; 2 — фрагменты исходной поверхности

Поверхность более износостойкого сплава 2.22 имеет пятнистую структуру с преобладанием начальных неизношенных участков (рис. 3 а). Поверхность базового сплава ВК8 характеризуется большим масштабом разрушений, редкие фрагменты исходной поверхности расположены дискретно, их суммарная площадь при этом значительно меньше (рис. 3 б).

Оценка фрикционного взаимодействия пар трения производилась путём сравнения средних значений коэффициента трения fср и его флуктуаций без учёта стадии приработки I (рис. 4 а, б). Сравнение колебаний коэффициента трения осуществлялось по среднеквадратическому отклонению σср этого параметра от fср на стадии установившегося трения II.

Рис. 4. Зависимость коэффициентов трения f от пути L при трении по сплаву ВТ3-1 (Т=25о С, v=0,3 м/с): a — 2.23; в — ВК8: I — стадия приработки; II — стадия стабильного трения

В случае трения по титановому сплаву при различных температурах средние коэффициенты трения и их среднеквадратичные отклонения у всех ЭТС были выше, чем для базовой марки ВК8. Однако, наименьшие значения этих параметров среди экспериментальных составов принадлежат сплаву 2.23 (рис. 4 а).

При трении по стали 12Х18Н9Т как при комнатной температуре, так и с подогревом наибольшие значения параметров fср и σср принадлежат базовому сплаву ВК8 (при 25оС: fср=0,72 и σср=0,048; при 300оС: fср=0,68 и σср=0,032). Минимальные коэффициенты трения и его флуктуации в этой серии опытов были зафиксированы для состава 2.22. При трении без подогрева для этого материала значения оцениваемых параметров составили fср=0,44 и σср=0,025, а при 300оС увеличились до fср=0,57 и σср= 0,029.

Произведено измерение и сравнение средних шероховатостей дорожек трения на контртелах для максимального значения пути трения. При трении по стали 12Х18Н9Т наименьшие значения этого параметра принадлежат сплаву 2.22. При температуре 25оС шероховатость составила Ra2. 22=4,12 мкм, при 300оС — Ra2.22=5,12 мкм. Наибольшие значения шероховатости были зафиксированы при трении базового сплава ВК8. При комнатной температуре значение этого параметра составило RaВК8=5,07 мкм, с подогревом зоны трения — RaВК8=5,95 мкм. Высокие значения шероховатости свидетельствуют о том, что фрикционное взаимодействие этого материала с нержавеющей сталью сопровождалось более масштабными разрушениями в процессе образования и разрушением адгезионных и когезионных швов на поверхности материала контртела.

В серии опытов с титановым сплавом ВТ3-1 наилучшие показатели по шероховатости контртел были зафиксированы после трения экспериментального состава 2.23 (Ra2.23=3,35 мкм при 25оС и Ra2.23=4,54 мкм при 300оС). Наибольшие поверхностные разрушения получили образцы после фрикционного взаимодействия со сплавом 2.22. Шероховатость поверхности при трении без подогрева составила Ra2. 22=6,88 мкм, с подогревом — Ra2.22=8,07 мкм.

Обсуждение и заключения. В результате исследования трибологических характеристик экспериментальных твёрдых сплавов при трении по труднообрабатываемым материалам установлены наилучшие сочетания с точки зрения фрикционного взаимодействия пары материалов. Для нержавеющей стали 12Х18Н9Т лучшие трибопоказатели были зафиксированы при трении в сочетании со сплавом 2.22, для титанового сплава — с составом 2.23. Процесс трения для данных сочетаний материалов при различных температурах характеризуется минимальным объёмным износом, невысокими коэффициентами трения и меньшим масштабом разрушений поверхностей как твёрдосплавных инденторов, так и контртел из конструкционных материалов.

1. Рыжкин А. А., Месхи Б. Ч., Боков А. И. и др. Твердый сплав на основе карбида вольфрама (варианты): патент 2531332: Рос. Федерация: МПК С22С29/08 № 2012128284/02: заявл. 04.07.2012, опубл. 20.10.2014. Бюл. №29. 6с.

1. Cemented carbide microstructures: A review / J. García, V. C. Ciprés, A. Blomqvist, B. Kaplan // Journal of Refractory Metals and Hard Materials. — 2019. — Vol. 80. — P. 40–68. https://doi.org/10.1016/j.ijrmhm.2018.12.004

2. Ti(C,N) and WC-Based Cermets: A Review of Synthesis, Properties and Applications in Additive Manufacturing / L. Heydari, P. F. Lietor, F. A. Corpas-Iglesias, O. H. Laguna // Materials. — 2021. — Vol. 14. Art. 6786. https://doi.org/10.3390/ma14226786

3. Micromechanical properties of WC-(W, Ti, Ta, Nb) C-Co composites / D. A. Sandoval, J. J. Roa, O. Ther [et al.] // Journal of Alloys and Compounds. — 2019. — Vol. 777. — P. 593–601. https://doi.org/10.1016/j.jallcom.2018.11.001

4. Influence of Cemented Carbide Composition on Cutting Temperatures and Corresponding Hot Hardnesses / J. Pötschke, A. Kroedel, A. Vornberger [et al.] // Materials. — 2020. — Vol. 13. — Art. 4571. https://doi.org/10.3390/ma13204571

5. Analysis of Different Complex Multilayer PACVD Coatings on Nanostructured WC-Co Cemented Carbide / D. Ćorić, M. Šnajdar Musa, M. Sakoman, Ž. Alar // Coatings. — 2021. — Vol. 11. — Art. 823. https://doi.org/10.3390/coatings11070823

6. Siwak, P. Indentation Induced Mechanical Behavior of Spark Plasma Sintered WC-Co Cemented Carbides Alloyed with Cr3 C2 , TaC-NbC, TiC, and VC / P. Siwak // Materials. — 2021. — Vol. 14. — Art. 217. https://doi.org/10.3390/ma14010217

7. Yanju Qian. Microstructure and Properties of Ultrafine Cemented Carbides Prepared by Microwave Sintering of Nanocomposites / Yanju Qian, Zhiwei Zhao // Crystals. — 2020. — Vol. 10. — Art. 507. https://doi.org/10.3390/cryst10060507

8. Investigation on the mechanical properties of WC–Fe–Cu hard alloys / Zhao Zhenye, Lin Jianwei, Tang Huaguo [et al.] // Journal of Alloys and Compounds. — 2015. — Vol. 632. — P. 729–734. https://doi.org/10.1016/j.jallcom.2015.01.300

9. Microstructure evolution of WC grains in WC–Co–Ni–Al alloys: Effect of binder phase composition / Jianzhan Long, Kai Li, Fei Chen [et al.] // Journal of Alloys and Compounds. — 2017. — Vol. 710. — P. 338–348. https://doi.org/10.1016/j.jallcom.2017.03.284

10. Determination of the efficiency of high-entropy cutting tool materials / A. A. Ryzhkin, V. E. Burlakova, D. V. Moiseev [et al.] // Journal of Friction and Wear. — 2016. — Vol. 37. — P. 47–54. https://doi.org/10.3103/S1068366616010153

11. Ryzhkin, A. A. Wear and performance of hard alloys / A. A. Ryzhkin, V. E. Burlakova, A. A. Novikova // Russian Engineering Research. — 2018. — Vol. 38. — P. 438–441. https://doi.org/10.3103/S1068798X18060151

12. Рыжкин, А. А. О связи между износостойкостью и физическими свойствами инструментальных материалов / А. А. Рыжкин, В. В. Илясов // Вестник машиностроения. — 2000. — № 12. — С. 32–40.

13. Grzesik, W. Advanced Machining Processes of Metallic Materials: Theory, Modelling, and Applications, 2th ed. / Grzesik, W. — Elsevier. — 2017. — 578 p.

14. Analysis of Minimum Quantity Lubrication (MQL) for Different Coating Tools during Turning of TC11 Titanium Alloy / Sheng Qin, Zhongquan Li, Guoqiang Guo [et al. ] // Materials. — 2016. — Vol. 9. — Art. 804. https://doi.org/10.3390/ma9100804

15. Leppert, T. Residual stresses in surface layer after dry and MQL turning of AISI 316L steel / Tadeusz Leppert, Ru Lin Peng // Production Engineering. — 2012. — Vol. 6. — P. 367–374. https://doi.org/10.1007/s11740-012-0389-3

16. Montgomery, D. C. Design and analysis of experiments. 8th ed. / D. C. Montgomery. — New York: John Wiley & Sons. — 2013. — 612 p.


Группы твердых сплавов и их свойства — Инструментальные материалы

Главная » Материалы и свойства » Инструментальные материалы

Автор Admin На чтение 3 мин. Опубликовано

В России твердые сплавы выпускают в соответствии с ГОСТ 3882 – 74 (табл. 10).

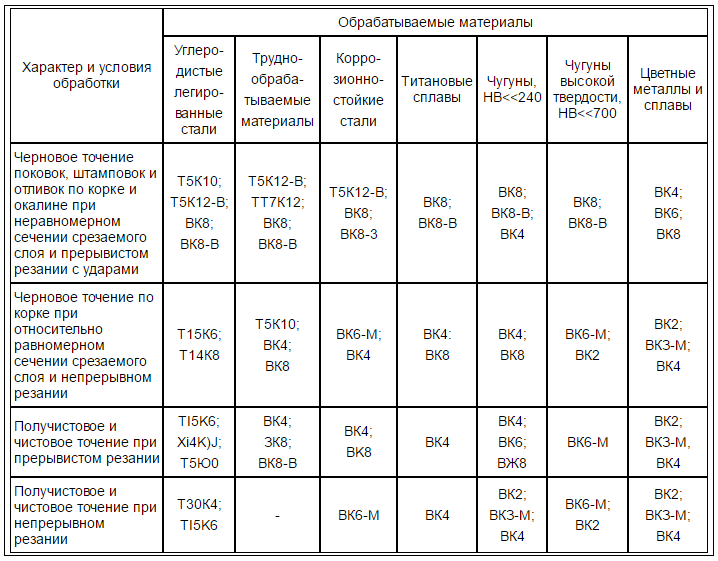

По международной классификации (ИСО) в зависимости от обрабатываемых материалов твердые сплавы разделяют на такие группы:

К – для обработки чугуна и цветных металлов, при резании со стружкой надлома; „

М – для труднообрабатываемых материалов;

P – для обработки сталей при резании со сливной стружкой.

Ориентировочное соответствие отечественных марок твердых сплавов маркам ИСО дано в табл. 11.

Металлокерамические твердые сплавы в зависимости от состава подразделяют на три группы:

1) вольфрамовые твердые сплавы, состоящие из зерен карбида вольфрама, которые сцементированы кобальтом;

2) титановольфрамовые твердые сплавы, состоящие из зерен твердого раствора карбида вольфрама в карбиде титана и избыточных зерен карбида вольфрама, которые сцементированы кобальтом, или только из зерен твердого раствора карбида вольфрама в карбиде титана, сцементированных кобальтом;

3) титанотанталовольфрамовые твердые сплавы, состоящие из зерен твердого раствора (карбид титана – карбид тан тала – карбид вольфрама) и избыточных зерен карбида вольфрама, которые сцементированы кобальтом.

Физико-механические свойства

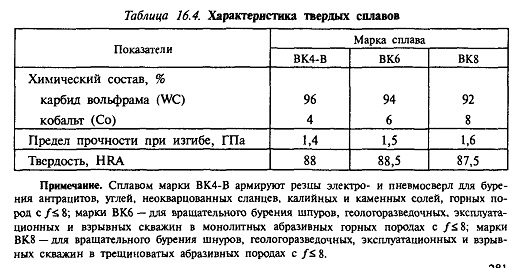

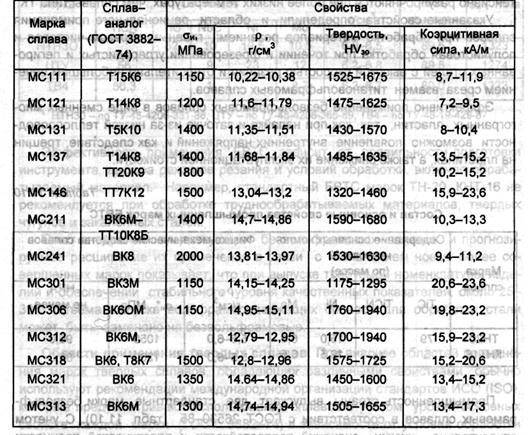

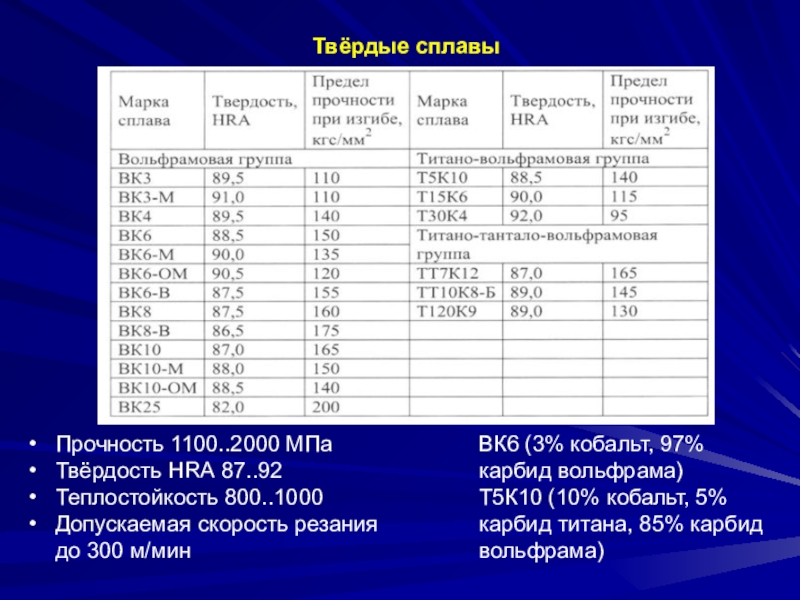

Группа сплава по ИСОМаркаСплаваХимический состав, %Величина зерна, мкмФизические свойства
WCTiCТаСCoWCTiC + WC Плотность, ?. г/см3Температурный коэффициент линейного расширения ?1/(°C*10-6)
РТ30К46630–4–1 …29,5 …9,85,0… 6
Т15К6791561 …22…511,0… 11,75,5 …5,6
Т14К87814811,2… 12,06,0
Т5К1085692… 3–12,3… 135,5
Т5К12В835122…512,8… 13,3
МТТ7К12814313,0…13,35,5
ТТ10К8В88378–13,5…13,8
КВК298––21… 215,0… 15,4–
ВК3973–15,0… 15,3
КВК3М97––3115,0. , 15,34
ВК4961 …214,9… 15,1
4,5
ВК462… 5
ВК6М94114,8… 15,15,0
ВК61 …214,6… 15,0–
ВК6В2 …55,0
ВК89281… 214,4… 14,8–
ВК8В2 …5
ВК10901014,2 …14,6
ВК15851513,9… 14,1
ВК20802013,4… 13,7
ВК25752512,9… 13,2



Группа сплава по ИСО		Марка сплаваФизические свойстваМеханические свойства
Теплопроводность, Вт/ (м • К)Электро сопро тивление, ОмМодуль продольной упругости Е, 1010 ПаМодуль сдвига, 109 ПаКоэффициент ПуассонаПредел прочности при изгибе ?Из, МПаТвер дость HRAМикротвер-дость HV30, 108 ПаПредел прочности при сжатии ?Сж 108 Па
РТ30К416,747–502060,2190092,0185… 18040
Т15К627,21440,055227115090,0150… 16045
Т14К8–44,0225125089,5 150… 14040
Т5К10–60245135088,515045
Т5К12В25,0––0,22160087,0130
МТТ7К12–56229
ТТ10К8В49201140089,0150
КВК218,0–0,21110090,016532
ВК371,17622,265100089,015033

Таблица 11

Группы ИСО
KMР
МаркиМаркиМарки
ИСОГОСТИСОГОСТИСОГОСТ
К01ВК2; ВК3; ВК3ММ01ВК60МР01Т30К4;ТМ
К10ТТ8К6;БК6ММ10ТТ10К8А;ТТ8К6Р10Т15К6;ТТ12К8
К20ВК6;М20ТТ10К8БР20Т14К8
––––Р25ТТ20К9
К30ВК4; ВК6М30ТТ10К8ВР30Т5К10
К40ВК8М40ВК10ОМР40ТТ7К12;Т5К12В
К50ВК10М50ВК150М––



Модули упругости и акустические свойства металлокерамики на основе монокарбида вольфрама

%PDF-1.

3 % 1 0 объект > эндообъект 6 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > /Кодировка > >> >> эндообъект 4 0 объект > эндообъект 5 0 объект > транслировать
  • Модули упругости и акустические свойства металлокерамики на основе монокарбида вольфрама
    • Ботаки А. А.; Поздеева Е. В. конечный поток эндообъект 7 0 объект >
    эндообъект 8 0 объект > эндообъект 90 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект ] /Имена [ 14 0 Р] >> эндообъект 13 0 объект > эндообъект 14 0 объект >
    /Тип /Filespec >> эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > транслировать HW[o8~_ڇit#)Eԉ[OYt灢D[E2dmU,_2

    Gale Apps – Технические трудности

    Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

    Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

    org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [authorizationService@theBLISAuthorizationService]; вложенным исключением является com.zeroc.Ice.UnknownException unknown = “java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions.java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) в java.base/java.util. ArrayList.get(ArrayList.java:458) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.java:30) в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17) в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher. java:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.java:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl. authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.java:61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) в com.gale.blis.auth.AuthorizationService._iceD_authorize(AuthorizationService.java:97) в com.gale.blis.auth.AuthorizationService._iceDispatch(AuthorizationService.java:406) в com.zeroc.IceInternal.Incoming.invoke(Incoming.java:221) в com.zeroc.Ice.ConnectionI.invokeAll(ConnectionI.java:2706) на com.zeroc.Ice.ConnectionI.dispatch(ConnectionI.java:1292) в com.zeroc.Ice.ConnectionI.message(ConnectionI.java:1203) в com.zeroc.IceInternal.ThreadPool.run(ThreadPool.java:412) в com.zeroc.IceInternal.ThreadPool.access$500(ThreadPool.java:7) в com.zeroc.IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:781) в java.base/java.lang.Thread.run(Thread.java:834) ” org. springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:348) org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:310) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:215) com.sun.proxy.$Proxy151.authorize(Неизвестный источник) com. gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) com.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController.java:22) jdk.internal.reflect.GeneratedMethodAccessor319.invoke (неизвестный источник) java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java. base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.java:205) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:150) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:117) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web. servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:808) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter.java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1067) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:963) org.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:1006) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:898) javax. servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:883) javax.servlet.http.HttpServlet.service(HttpServlet.java:733) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain. internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:67) org. apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java:100) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org. springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) com.gale.common.http.filter.SecurityHeaderFilter.doFilterInternal(SecurityHeaderFilter.java:29) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:102) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.owasp.validation.GaleParameterValidationFilter.doFilterInternal(GaleParameterValidationFilter.java:97) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org. apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:126) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:64) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:101) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org. springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:119) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org. apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal (WebMvcMetricsFilter.java:96) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter. java:201) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:117) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator. AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve.java:143) org.apache.catalina.valves.ErrorReportValve.invoke(ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor. service(Http11Processor.java:374) org.apache.coyote.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893) org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) java.base/java.util.concurrent.ThreadPoolExecutor$Worker.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
