Насос ВК 1/16
характеристики
- Подача, м.куб./час.: 3,6
- Напор, м: 16
- Частота вращения, об/мин: 1500
- Масса насоса, кг: 26,2
- Масса агрегата, кг: 59
- Габаритные размеры агрегата, мм: 755х332х333
Краткое описание
Насосы ВК, ВКС, ВКО являются вихревыми одноступенчатыми горизонтальными консольными агрегатами, используются для перек… подробнее…
без двигателя Цена по запросу с двигателем 4/1500 Цена по запросу
Отправить заявку
В корзину
Условия оплаты и доставки График работы * Цена указана с НДС. Не является публичной офертой.
Бесплатная доставка
по Екатеринбургу*
+7 922 034 66 94
Описание
Насосы ВК, ВКС, ВКО являются вихревыми одноступенчатыми горизонтальными консольными агрегатами, используются для перекачивания нейтральных, слабоагрессивных, вредных, и взрывоопасных жидкостей.
Для долговечной и исправной работы насоса, качество перекачиваемой жидкости по физико-химическим показателям не должно превышать: вязкость до 36*10-6м2/с, температура до +135°С, масса до 0,01%, размер до 0,05мм. Допускается содержание твердых включений.
Устройство насоса
Оборудование может быть выполнено из чугуна, бронзы или коррозийно-стойкой стали и конструктивно состоит из корпуса, вала и рабочего колеса. Вал изготавливается из стали марки 45 по ГОСТ 1050-88, либо 95Х18 по ГОСТ 5635-72 (зависит от модификации). Рабочее колесо представлено из стали 20Х13Л по ГОСТ 977-88. Данные материалы полностью обеспечивают прочность и жесткость конструкции, а благодаря одинарному или двойному торцевому уплотнению полностью исключаются протечки.
При выборе агрегата необходимо обратить внимание на его модель: ВК 1/16, ВК 2/26, ВКС 1/16, ВКС 2/26, ВКО 1/16, ВКО 26 и т.д., где буквы “ВК” указывают на тип насоса, С – самовсасывающийся, О – обогрев или охлаждение. А так же цифры, где первая цифра означает подачу (л/с), вторая цифра указывает на напор (м).
Назад в раздел
похожие товары
Смотреть все
проедложения
Насос ВКС 4/28
Подача, м.куб./час.: 14.4
Напор, м: 28
Масса насоса, кг: 35.6
Масса агрегата, кг: 114
Габаритные размеры агрегата, мм: 942х370х449
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 5/24
Подача, м.куб./час.: 18
Напор, м: 24
Масса насоса, кг: 33.7
Масса агрегата, кг: 133
Габаритные размеры агрегата, мм: 973х320х405
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 2/26
Подача, м.
куб./час.:
7.2
Напор, м: 26
Масса насоса, кг: 32.4
Масса агрегата, кг: 83
Габаритные размеры агрегата, мм: 890х335х370
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 5/32
Подача, м.куб./час.: 18
Напор, м: 32
Масса насоса, кг: 32
Масса агрегата, кг: 133
Габаритные размеры агрегата, мм: 973х320х405
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 1/16
Подача, м.куб./час.: 3.6
Напор, м: 16
Масса насоса, кг:
29.
8
Масса агрегата, кг: 63
Габаритные размеры агрегата, мм: 765х332х333
Цена по запросу
– +
Отправить заявку
Насос ВКС 5/32
Подача, м.куб./час.: 18
Напор, м: 32
Масса насоса, кг: 37.9
Масса агрегата, кг: 137
Габаритные размеры агрегата, мм: 973х320х466
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 10/45
Подача, м.куб./час.: 36
Напор, м: 45
Масса насоса, кг: 44
Масса агрегата, кг: 215
Габаритные размеры агрегата, мм: 1207х430х484
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 5/24
Подача, м.
куб./час.:
18
Напор, м: 24
Масса насоса, кг: 40
Масса агрегата, кг: 149
Габаритные размеры агрегата, мм: 993х320х405
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 10/45
Подача, м.куб./час.: 36
Напор, м: 45
Масса насоса, кг: 48
Масса агрегата, кг: 217
Габаритные размеры агрегата, мм: 1207х430х547
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 5/24
Подача, м.куб./час.: 18
Напор, м: 24
Масса насоса, кг:
37.
9
Масса агрегата, кг: 137
Габаритные размеры агрегата, мм: 973х320х466
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 1/16
похожие товары
Смотреть все
проедложения
Насос ВКС 1/16
Подача, м.куб./час.: 3.6
Напор, м: 16
Масса насоса, кг: 29.7
Масса агрегата, кг: 63
Габаритные размеры агрегата, мм: 762х332х443
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 4/28
Подача, м.куб./час.: 14.4
Напор, м: 28
Масса насоса, кг:
35.
6
Масса агрегата, кг: 114
Габаритные размеры агрегата, мм: 942х370х449
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 5/24
Подача, м.куб./час.: 18
Напор, м: 24
Масса насоса, кг: 37.9
Масса агрегата, кг: 137
Габаритные размеры агрегата, мм: 973х320х466
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКС 10/45
Подача, м.куб./час.: 36
Напор, м: 45
Масса насоса, кг: 48
Масса агрегата, кг: 217
Габаритные размеры агрегата, мм: 1207х430х547
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 5/32
Подача, м.
куб./час.:
18
Напор, м: 32
Масса насоса, кг: 40
Масса агрегата, кг: 136
Габаритные размеры агрегата, мм: 993х320х405
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 10/45
Подача, м.куб./час.: 36
Напор, м: 45
Масса насоса, кг: 44
Масса агрегата, кг: 215
Габаритные размеры агрегата, мм: 1207х430х484
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 5/24
Подача, м.куб./час.: 18
Напор, м: 24
Масса насоса, кг: 33.7
Масса агрегата, кг: 133
Габаритные размеры агрегата, мм: 973х320х405
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 10/45
Подача, м.
Напор, м: 45
Масса насоса, кг: 50
Масса агрегата, кг: 218
Габаритные размеры агрегата, мм: 1236х430х484
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВКО 1/16
Подача, м.куб./час.: 3.6
Напор, м: 16
Масса насоса, кг: 29.8
Масса агрегата, кг: 63
Габаритные размеры агрегата, мм: 765х332х333
Все характеристики
Цена по запросу
– +
Отправить заявку
Насос ВК 1/16
Подача, м.куб./час.: 3,6
Напор, м: 16
Частота вращения, об/мин: 1500
Масса насоса, кг: 26,2
Масса агрегата, кг: 59
Габаритные размеры агрегата, мм: 755х332х333
Все характеристики
Цена по запросу
– +
Отправить заявку
ВК, ВКС, ВКО 1/16 – Насосы вихревые ВК, ВКС, ВКО
- Описание серии
- Технические характеристики
- загрузок
- Vortex
- Ядерная электроэнергия
- Shipbuilding
- Металлургия, добыча
- Водосторонние источники
- Водоснабжение
- Вода
- Морская вода
.
Функция9 .0035 Насосы вихревые ВК, ВКС, ВКО и электронасосные агрегаты на их базе предназначены для перекачивания воды и других жидкостей, близких к воде по вязкости – до 36*10-6 м²/с (36 сСт) и по химической активности, с содержание твердых включений не более 0,01 % по массе и размер частиц не более 0,05 мм, в которых материалы протока не допускают линейной скорости сплошной коррозии более 0,1 мм/год по ГОСТ 9.908 -85.
На основе материала элементов главной проточной части насосы изготавливаются в следующих исполнениях:
- ВК – исполнение А (чугун), Б (бронза), К (нержавеющая сталь)
- ВКС – исполнение А,Б,К
- ВКО – версия А
Температура перекачиваемой жидкости для насосов (агрегатов):
- исполнение А – от 258 до 358 К (от минус 15 до +85°С)
- исполнение Б и К – от 233 до 358 К (от минус 40 до плюс 85°С)
Насосы вихревые типа ВК, ВКС, ВКО и электронасосные агрегаты на их основе изготавливаются для нужд народного хозяйства.
Вихревые насосы типа ВК, ВКС и электронасосные агрегаты на их базе могут устанавливаться на морские суда с неограниченным районом плавания, имеющие мореходный класс Российского морского регистра судоходства (РМРС), а также на суда местного плавания и двойного плавания (речное -морские) имеющие класс судоходства Российского Речного Регистра (РРР). Агрегаты могут устанавливаться в котельных и машинных отделениях судов, имеющих промышленную марку автоматики А1 и А2 по классификации судов РМРС.
Насосы относятся к изделиям вида 1 (ремонтопригодные) по ГОСТ 27.003-90 и изготавливаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69.
Насосы и агрегаты проектируются с учетом требований безопасности, установленных ГОСТ Р 52743-2007.
Насосы изготавливаются с сальниковым уплотнением вала и не обеспечивают перекачку горючих, вредных и легковоспламеняющихся жидкостей.

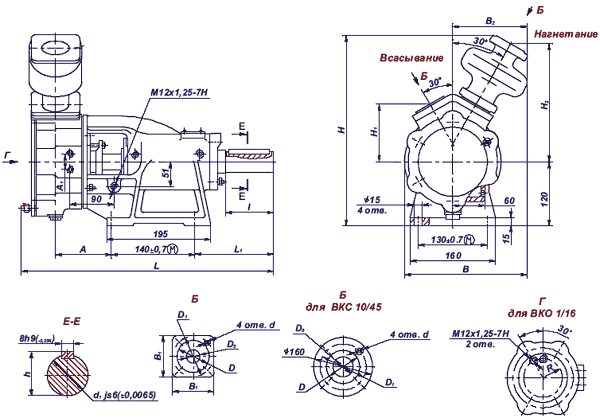

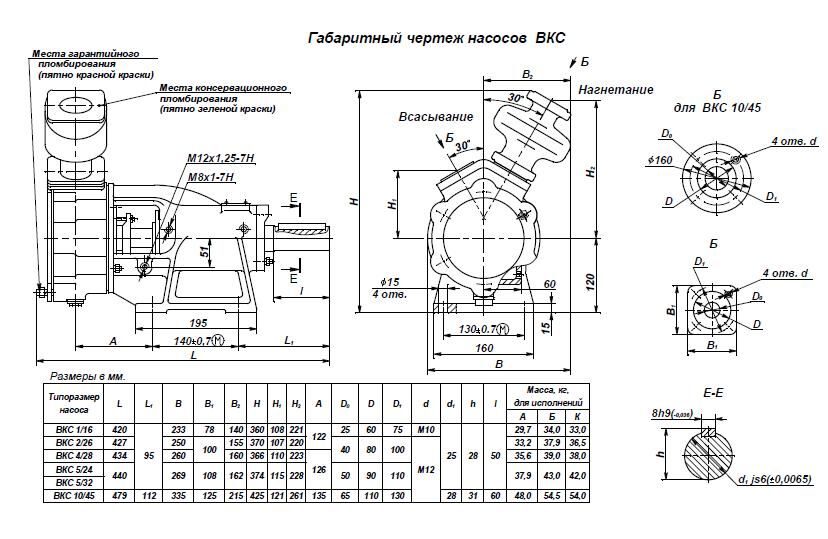

Конструкция

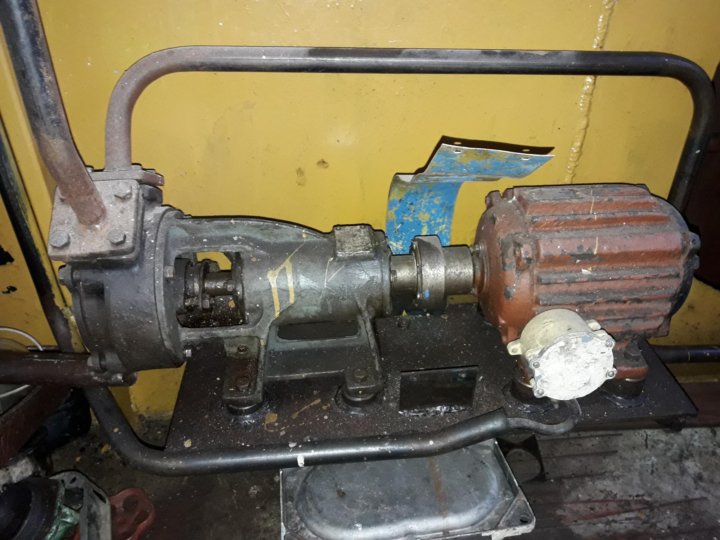

Электронасосный агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой упругой муфтой.
Насосы ВК, ВКС, ВКО – вихревые, одноступенчатые, горизонтальные, консольные.
Рабочее колесо, представляющее собой диск с радиально расположенными лопатками, перемещает жидкость по кольцевому каналу, передавая ей необходимую энергию.
Размеры гидравлической части насосов изменены на их типоразмеры, но конструкция осталась прежней. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, соединенный с входным и выходным патрубками насоса. Всасывающая и нагнетательная части канала разделены перемычкой (отсечкой).
Рабочее колесо закреплено на валу шпонкой и может свободно перемещаться в осевом направлении. Отверстия в диске разгружают рабочее колесо от осевых усилий.
Вал насоса вращается в двух опорах на шарикоподшипниках, расположенных в кронштейне насоса.
Для уменьшения утечек перекачиваемого продукта в окружающую среду в корпусе насоса предусмотрен сальник.
Для обеспечения самовсасывания насосы VKS оснащены напорным колпаком на выходном патрубке.
В насосах ВКО нагревательный кожух с крышкой и нагревательный диск с кожухом образуют нагревательную камеру, в которую подается пар или охлаждающая жидкость.
Направление вращения ротора для насоса не имеет значения и определяется только расположением трубопроводов и условием правильной передачи перекачиваемой жидкости из всасывающего трубопровода в нагнетательный по большой дуге.
Применение
- Перекачка чистой воды и водоподобных жидкостей в сфере жилищно-коммунального хозяйства и сельского хозяйства
- обеспечение водоснабжения в технологических процессах промышленных предприятий, предприятий тепло- и атомной энергетики, нефтегазовой отрасли, судостроения
Особенности/Преимущества
- широкий диапазон напоров при небольшой производительности
- линейная зависимость напора от производительности
- хорошая самовсасывающая способность

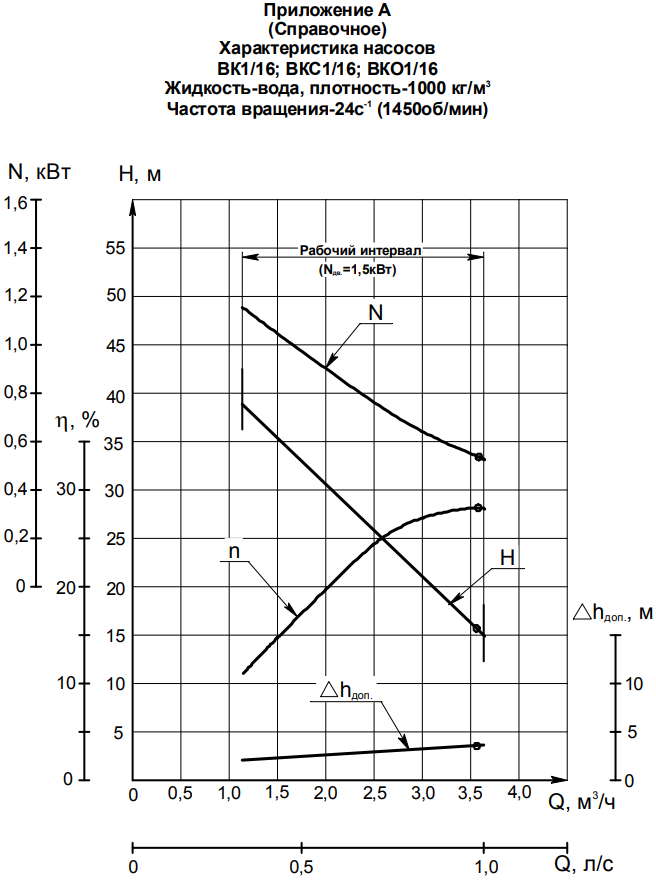

Технические параметры
| Опции | Значения |
| Серия | ВК, ВКС, ВКО |
Расход (ном. ), м³/ч | 3,4 |
| Напор, м | 16 |
| Потребляемая мощность насоса (макс.), кВт | 1,2 |
| Скорость вращения, об/мин | 1450 |
| Скорость вращения, c˜¹ | 24 |
| Давление на входе в насос, кгс/см², не более | 2,5 |
| КПД насоса, % | 28 |
| КПД насосного агрегата, % | 22 |
| Напряжение, В | 220/380/660 |
| Частота, Гц | 50/60 |
| Тип тока | АС |
| Допустимый кавитационный запас, м, не более | 4 |
| Высота всасывания (макс), м | 4 |
Допустимая продолжительность заливки (не более), сек. | 600 |
Обозначение типа насоса
Например ВКО 2/26 А – У3.1 ТУ 26-06-1213-81 , где:
- ВК – тип насоса: ВК – вихревой консольный — вихревые консольные самовсасывающие, ВКО — вихревые консольные с подогревом (охлаждаемым)
- 2 – производительность, л/с
- 26 – напор, м
- А – условное обозначение материала проточной части: А – чугун, Б – бронза, К – нержавеющая сталь
- У3.1 (или У2, ОМ2) – климатическое исполнение и категория размещения
Инструкция по эксплуатации:
Вся техническая документация в русскоязычной версии сайта »
Сертификаты, разрешения:
Все сертификаты, разрешения в русскоязычной версии сайта »
Бланки заказов:
“Общая форма заказа насосов”
Скачать
(19.
07.2013 / 54,5 Кб / док)
07.2013 / 54,5 Кб / док)Запасные охлаждающие жидкости OEM — серия промышленных насосов IMV
ПРЕИМУЩЕСТВА серии IMV:
- Надежные, экономичные замены OEM
- Идеально подходит для жидкостей, содержащих мелкие примеси
- Практически не требует обслуживания
- Отсутствие подшипников или уплотнений в жидкости, за исключением номинальной длины 24″ и 36″
- Пять моделей для постепенного повышения расхода и напора
- Может быть объединен с баками для создания полной, готовой к установке насосной системы
Щелкните ЗДЕСЬ, чтобы просмотреть нашу брошюру по созданию системы!
Технические характеристики
Большинство насосов доступны в виде комбинаций насос/бак.
IMV08: 1/8 л.с., TENV, 3400 об/мин, 3/8” NPT, горизонтальный выпуск над встроенным монтажным фланцем
IMV25: 1/4 л.
с., TEFC, 3450 об/мин, 1/2” NPT, горизонтальный выпуск над встроенным монтажным фланцем
IMV50: 1/2 л.с., TEFC, 3450 об/мин, 3/4” NPT, горизонтальный выпуск над встроенным монтажным фланцем
IMV75: 3/4 л.с., TEFC, 3450 об/мин, 1 дюйм NPT с горизонтальным выпуском над встроенным монтажным фланцем
IMV100: 1 л.с., TEFC, 3450 об/мин, 1 дюйм NPT с горизонтальным выпуском над встроенным монтажным фланцем
IMV150: 1-1/2 л.с., TEFC, 3450 об/мин, 1-1/4” NPT с горизонтальным выпуском над встроенным монтажным фланцем
Максимальная вязкость: 500 SSU (все модели)
Материалы:
Корпус насоса и улитка: Чугун
Вал: Углеродистая сталь
Рабочее колесо: IMV08 и IMV25 — пластик
IMV50, 75, 100 и 150 – алюминий
Размеры и информация для заказа
Модели серии IMV | |||||||
Модель | А | Б | С | Д | Е | Ф | Г |
IMV08 | 11-3/4” | 6 дюймов | 3-1/2” | 3/8” | 5/16” | 5-1/32” | 903:50|
ИМВ25 | 14-7/8” | 7-1/16” | 5 дюймов | 1/2” | 3/8” | 6-7/32” | 4-3/8” |
ИМВ50 | 18-19/32” | 9-7/16” | 5-9/16” | 3/4” | 3/8” | 6-11/16” | 4-3/4” |
ИМВ75 | 20-29/32” | 11-15/32” | 6 дюймов | 1 дюйм | 3/8” | 6-11/16” | 4-3/4” |
ИМВ100 | 22-3/32” | 11-15/32” | 6 дюймов | 1 дюйм | 3/8” | 7-9/32” | 5-1/8” |
ИМВ150 | 20-1/16” | 9-7/16” | 6-1/16” | 1-1/4” | 3/8” | 7-9/32” | 5-1/8” |
Модели серии IMV | ||||
Длина «В» | Модель | л. | 903:50Напряжение | |
6 дюймов | IMV08 | 1/8 (0,09) | 10 гал/мин | Э, Ф |
7 дюймов | ИМВ25 | 1/4 (0,19) | 20 гал/мин | Э, Ф |
9-1/2” | ИМВ50 | 1/2 (0,37) | 35 гал/мин | Э, Ф |
11 дюймов | 903:503/4 (0,56) | 45 гал/мин | Ф | |
11 дюймов | ИМВ100 | 1 (0,75) | 50 гал/мин | Ф |
с. (кВт) ТАБЛИЦА СУФФИКС НАПРЯЖЕНИЯ | ||||||
Суффикс | А | Б | Е | Ф | З | ГАМ(К) |
Напряжение | 903:50230 | 115/230 | 230/460 | 575 | ВОЗДУХ | |
Герц | 50/60 | 50/60 | 50/60 | 50/60 | 60 | ВОЗДУХ |
Фаза | 1 | 1 | 1 | 3 | 3 | ВОЗДУХ |
Производительность
