Реле времени марки ВЛ-54

Реле времени ВЛ-54М предназначено для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени в схемах промышленной автоматики. По основным классификационным признакам реле относится к одноцепным, однокомандным, с плавной регулировкой выдержки времени и шкалой, с контактным выходом, статическим.

Реле времени ВЛ-54 — многофункциональное устройство (4 режима работы) с широким диапазоном выдержек времени (от 0,1с до 30 часов).

Конструкция и принцип работы

Реле времени размещено в пластмассовом корпусе. В нижней части размещены ламели для подключения к присоединительной розетке. На передней панели находятся: регулятор уставки времени срабатывания, переключатель диапазонов и алгоритмов работы.

рис. 1 – Конструкция и габаритные размеры, где:

1 – два самонарезающих винта для крепления реле при выступающем монтаже; 2 – паз для укладки проводов внешнего монтажа; 3 – отверстие для установки реле на плоскость; 4 – паз для установки реле на DIN-рейку; 5 – два отверстия для крепления колодки и кожуху реле при уплотненном монтаже.

Технические характеристики

Параметр

Значение

Номинальное напряжение питания (постоянный и переменный ток), В

220

Диапазоны выдержек времени

0,1с…30мин

0,1мин…30ч

Пределы допустимых отклонений напряжения питания, %

-15…+10%

Количество и вид контактов

2 переключающих

Потребляемая мощность, Вт (В·А)

4,75 (4,75)

Диапазон коммутируемых токов, А

0,01…4

Время повторной готовности, с

не более 0,3

Механическая износостойкость, млн. циклов ВО

16

Приведенная погрешность, %

5

Масса, кг

не более 0,3

Алгоритмы работы

  • А – при подаче напряжения питания через заданное время появляется выходной сигнал
  • Б – одновременно с подачей напряжения питания появляется выходной сигнал, исчезающий через заданное время при наличии напряжения питания или одновременно со снятием напряжения питания
  • В – при предварительно поданном напряжении питания одновременно с подачей управляющего сигнала появляется выходной сигнал, исчезающий через заданное время после снятия управляющего сигнала
  • Г – при предварительно поданном напряжении питания после снятия управляющего сигнала появляется выходной сигнал, исчезающий через заданное время

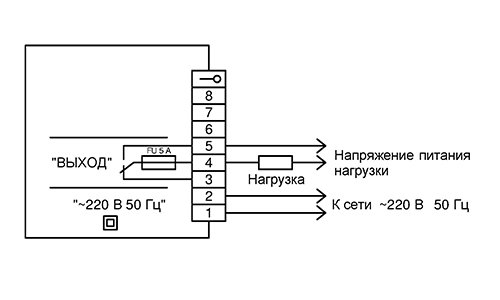

рис. 2 – Схема подключения ВЛ-54

Реле времени ВЛ-54, ВЛ-55

ВЛ-54, ВЛ-55 предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Функции работы:

Нижний и верхний пределы
уставок по исполнениям
(с поддиапазонами):

ВЛ-54

ВЛ-55

0,1 с-30 мин (0,1-1 с- 0,3-3 с- 1-10 с- 3-30 с-
0,1-1 мин- 0,3-3 мин-1-10 мин- 3-30 мин)-

0,1 мин-30 ч (0,1-1 мин- 0,3-3 мин- 1-10 мин-
3-30 мин- 0,1-1 ч- 0,3-3 ч- 1-10 ч- 3-30 ч)

0,1-30 с

0,1-1 с-

0,3-3 с-

1-10 с-

3-30 с



Параметры

ВЛ-54

ВЛ-55

Номинальное напряжение питания, В

@220

@110 @220

Допустимые отклонения напряжения питания, %

-15…+10

Количество выходных переключающих контактов

2

1

Потребляемая мощность, ВА(Вт), не более

4,75 (4,75)

6

Длительно допустимая сила тока выходной цепи: 4 А

Диапазон включаемых и отключаемых токов, А

0,01 – 4

Время возврата, не более, с

0,3

Время повторной готовнос-ти (подготовки), не более, с

0,3

Механическая износостойкость, циклов

16×106

8×106

Коммутационная износостойкость, циклов

4×106

1×106

Класс точности

5

Степень защиты реле: по оболочке / по разъему

IP40 / IP10

Реле изготавливаются в исполнении

УХЛ4 и О4

Температура окружающего воздуха, °С

– 40…+ 55

+1…+55

Масса реле, кг, не более

0,30

Габаритные размеры, мм

55x75x125

55x75x115



Схемы подключений и расположения выводов

Габаритные и установочные размеры ВЛ-54, ВЛ-55 (мм)

Реле времени ВЛ-54, ВЛ-55. Цены и описание. ТД Эльком.

См. также ВЛ-70, ВЛ-59

4-х функциональное реле ВЛ-54, ВЛ-55 с плавной регулировкой. Отвечает за включение-отключение, формирование импульса через установленное время. Имеет 2 исполнения по выдержке времени. Класс точности 5. Мощность не более 5Вт.

  • Временной диапазон 0,1с-30 мин, 0,1мин-30ч
  • Напряжение питания DC 110В, 220В, АС 220В
  • Механическая стойкость 4*106
  • Рабочая температура -40…+55 Со
  • Исполнение изготовления УХЛ4 и О4
  • Масса 0,3 кг
  • Габаритные размеры 55*75*125мм

При заказе реле ВЛ-54, ВЛ-55 необходимо указывать наименование и тип реле, временной диапазон,  напряжение, климатическое исполнение.

Реле времени ВЛ

Электромеханические реле времени

В схемах защиты и автоматики часто требуется выдержка времени между срабатыванием двух или нескольких аппаратов. При автоматизации технологических процессов также может возникнуть необходимость в определенной временной последовательности операций. Для создания выдержки времени служат электрические аппараты, называемые реле времени.Общими требованиями для реле времени являются:

а) стабильность выдержки времени при колебаниях напряжения, частоты питания, температуры окружающей среды и воздействии других факторов;

б) малые потребляемая мощность, масса и габариты.

Возврат реле в исходное положение происходит, как правило, при его обесточивании. Поэтому коэффициент возврата может быть очень низким.

В зависимости от назначения к реле времени предъявляются раз­личные специфические требования. Для схем автоматического управления электроприводом при большой частоте включений требуются реле с высо­кой механической износостойкостью — до (5-10)-10

6 срабатываний. Требуемые выдержки времени находятся в пределах 0,25-10 с. К этим реле не предъявляются требования относительно высокой стабильности выдержки времени. Разброс времени срабатывания может достигать 10 %. Реле должны работать в производственных условиях при наличии интенсивных механических воздействий.

Реле для защиты энергосистем должны иметь большую точность выдержки времени. Эти реле работают относительно редко, поэтому к ним не предъявляются особые требования по износостойкости. Износостой­кость реле времени защиты порядка (5-10)-103 срабатываний. Выдержки времени таких реле составляют 0,1-20 с.

Для автоматизации технологических процессов необходимы реле с большой выдержкой времени — от нескольких минут до нескольких часов. В этом случае, как правило, используются моторные реле времени. В настоящее время созданы также полупроводниковые реле с таким же большим диапазоном выдержки времени.

Увеличение времени срабатывания или отпускания можно достичь воздействием на время трогания и времени движения до момента замыкания или размыкания. Увеличение времени трогания возможно двумя способами: электрическим или магнитным. При электрическом методе реле включают в схемы (рис. 1.4), изменяющие скорость нарастания или спадания тока в его обмотке.

При магнитном методе замедление достигается с помощью различных медных втулок, коротко замкнутых витков и т. п., уменьшающих скорость нарастания или спадания тока в обмотке реле. Втулки или коротко-замкнутые витки насаживают непосредственно на сердечники под обмотку или рядом с ней, у конца пли начала сердечника.

Втулки, надетые на конце сердечника, увеличивают в основном время срабатывания, а надетые на основание — время отпускания.

Для увеличения второй составляющей (времени движения) обычно применяют воздушные и масляные демпферы или часовые механизмы.





Реле времени ВЛ-54, ВЛ-55, ВЛ-73М, ВЛ-74М, ВЛ-75М, ВЛ-76М, ВЛ-77М, ВЛ-78М, ВЛ-79М | Маркет

  • Поделиться

  • Пожаловаться

Отправить заказ

Сообщите, что нашли информацию на сайте «Элек.ру»

Описание товара

Реле времени ВЛ-54, ВЛ-55 (ВЛ-55 сняты и заменены реле ВЛ-79М) предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Варианты оплаты:

  • – Безналичный расчёт

Способы доставки:

  • – Самовывоз
  • – Транспортная компания

Работаем с:

  • – Юридическими лицами

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях от продавца.

Товарное предложение №14942088737 обновлено Сегодня в 11:31.

Контакты продавца

  • Телефон: +7 (8352) 40-58-83
    62-65-42
  • Компания: ООО ТД “ЭЛКОНТ”
  • Страна: Россия
Отправить сообщение Сообщите, что нашли информацию на сайте «Элек.ру» ×
  • ВКонтакте
  • Однокласники
  • Facebook
  • Twitter
  • Telegram
  • Pinterest

На Элек.ру вы найдёте реле времени – Реле времени ВЛ-54, ВЛ-55, ВЛ-73М, ВЛ-74М, ВЛ-75М, ВЛ-76М, ВЛ-77М, ВЛ-78М, ВЛ-79М, а также другую электротехническую продукцию от поставщика ООО ТД “ЭЛКОНТ”. Уточнить цены и наличие можно в прайс-листе реле

РЕЛЕ ВРЕМЕНИ ВЛ-54, ВЛ-55

1 ОПИСАНИЕ И РАБОТА РЕЛЕ 1.1 Назначение реле Реле времени ВЛ-54, ВЛ-55 предназначены для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия. Реле изготавливаются в исполнении УХЛ (для работы в макроклиматических районах с умеренным и холодным климатом) и в исполнении О (для работы во всех макроклиматических районах на суше, кроме очень холодного) и должны эксплуатироваться в закрытых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4). Допускается эксплуатация реле в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий. Условия эксплуатации: – предельные значения температуры окружающего воздуха – минус 40 до плюс 55 ºС; – верхнее значение относительной влажности окружающего воздуха: для исполнения УХЛ4 – 80 % при температуре 25 ºС; для исполнения О4 – 98 % при температуре 35 ºС; – высота над уровнем моря – не более 2000 м; – окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы; – диапазон частот вибрации мест крепления реле от 1 до 60 Гц с максимальным ускорением 2 g; – воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс; – воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. 1.2 Технические характеристики Технические характеристики реле приведены в таблице 1. Таблица 1 – Технические характеристики Наименование параметра Норма для типов реле ВЛ-54 ВЛ-55 Верхние и нижние пределы уставок (с поддиапазонами) по исполнениям: 0,1 с – 30 мин /0,1-1с; 0,3-3с; 1-10с; 3-30с; 0,1-1мин; 0,3-3мин; 1-10мин; 3-30мин/ 0,1 мин – 30 ч /0,1-1мин; 0,3-3 мин; 1-10мин; 3-30мин; 0,1-1ч; 0,3-3ч;1-10ч; 3-30ч/ 0,1 – 30 с /0,1-1с; 0,3-3с; 1-10с; 3-30с/ Номинальные напряжения питания (по исполнениям), В постоянного тока переменного тока частоты 50, 60 Гц – 220В, 50Гц 110, 220 110, 220 Пределы допустимых отклонений напряжения питания, % +10 -15 Число контактов, переключающих 2 РЕЛЕ ВРЕМЕНИ ВЛ-54, ВЛ-55 5 Продолжение таблицы 1 Наименование параметра Норма для типов реле ВЛ-54 ВЛ-55 Потребляемая мощность, В⋅А, не более 5 Номинальные включаемые и отключаемые напряжения постоянного и переменного тока, В 24 – 220 (380*) Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе, Вт на переменном токе, В⋅А 16 160 Длительно допустимый ток, А 4 Минимальный включаемый и отключаемый ток выходных контактов, А 0,01 Время возврата реле, с, не более 0,3 – Время подготовки, с, не более 0,3 – Время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени, с, не менее – 15 Вероятность безотказной работы за 10 тыс. циклов, не менее 0,95 Средняя основная погрешность, %, не более ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ≤ ± + T T max δ 3 2 , где Tmax- максимальная уставка поддиапазона, T – уставка, на которой определяется погрешность Разброс, не более 0,2δ Дополнительная погреш-ность от изменения температары окружающего воздуха, % δт = ± 0,2Δт, где Δт- величина изменения температуры в °С Класс точности 5 3/2 Приведенная погрешность, % 5 Дополнительная погрешность не превышает: а) от изменения напряжения питания б) от старения в) от пребывания в условиях 98% влажности при температуре 35°С 0,2δ δ 3δ * Только для реле ВЛ 54 Коммутационная способность реле приведена в таблице 2. РЕЛЕ ВРЕМЕНИ ВЛ-54, ВЛ-55 6 Таблица 2 – Коммутационная способность реле Род тока Характер нагрузки Категория применения Режим нормальных коммутаций Режим редких коммутаций Номинальное напряжение, В Ток, А, не более Частота коммутаций, 1/h, не более Число циклов коммутационной износостойкости, не менее Номинальное напряжение, В Ток включения и отключения, А, не более Число циклов коммутационной износостойкости, не менея включения отключения Переменный Индуктивная сos ϕ вкл.≥0,7 сos ϕ откл.≥0,4 АС-11 24 110 220 380* 5 4 3 1,6 0,5 0,4 0,3 0,16 500 ВЛ 54 4⋅106 ВЛ 55 106 26,4 121 242 418 5,5 4,4 3,3 1,8 50 Индуктивная сos ϕ вкл.= = сos ϕ откл. ≥0,65 АС-22 24 110 220 380* 4 1,6 0,8 0,4 4 1,6 0,8 0,4 500 ВЛ 54 4⋅106 ВЛ 55 106 26,4 121 242 418 12 4,8 2,4 1,2 20 Постоя нный Индуктивная τ ≤ 0,01 s ДС-11 24 110 220 0,6 0,16 0,08 0,6 0,16 0,08 10 0,5⋅106 26,4 121 242 0,66 0,18 0,09 20 * Только для реле ВЛ 54 1.3 Конструктивное выполнение Реле состоит из закрытого пластмассового корпуса и клеммной колодки, соединенных между собой с помощью разъема. Все элементы схемы размещены на платах печатного монтажа, а элементы регулировки выдержки времени вынесены на переднюю панель. В клеммной колодке расположены клеммы для подключения внешних проводов и гасящие резисторы. Общий вид реле, габаритные и установочные размеры приведены на рисунке 1. Конструкция реле обеспечивает степень защиты по кожуху IP40, по клеммам IP20. Масса реле не более 0,3 кг.

Реле времени серии ВЛ, РВЦ | РЕЛСіС

РВЦ-03-2 Таймеры трехканальные с суточным (недельным) циклом. 60 уставок вкл./откл. в реальном времени. Цифровая индикация. Реальное время.
Шаг 1 с (1 мин)
AC/DC 24-40,
AC/DC 110-240
3 п
ВЛ-81М Трехцепное с широким диапазоном выдержек времени, модернизированное. 0,1 с – 99 ч AC/DC 88-264
AC/DC 18-100
3 п
ВЛ-159М-4 Многофункциональные на базе микроконтроллера. 8 функций, в том числе счет импульсов. Цифровая индикация. 0,1 с – 9999 мин AC/DC 24-40,
AC/DC 110-240
2 п
ВЛ-161 Многофункциональное на базе микроконтроллера / 10 функций, в том числе счет импульсов и генерирование импульсов. 0,1 с – 10 дней Универсальное AC/DC 12-240 1 п
ВЛ-162 Задержка на включение, задержка выключения при отключении питания. 0,1 с – 10 мин Универсальное AC/DC 12-240 2 п
ВЛ-163 Пусковые реле времени для электродвигателей (звезда/треугольник). 0,1 с – 100 дней AC 220 2 п
ВЛ-164 Циклические, независимая регулировка длительности импульса и паузы. 0,1 с – 10 дней Универсальное AC/DC 12-240 1 п
ВЛ-173 Выдержка на включение с дополнительным контактом мгновенного действия. 0,1 с – 99,9 ч AC/DC 24-220
(UNI)
AC/DC 24,
Ac/DC 110, 127,
AC/DC 220
1 з
1 р
1 п
ВЛ-174 Включение при снятии управляющего сигнала и отключение с задержкой. 2 п
ВЛ-175 Однокомандные с задержкой отключения после снятия управляющего сигнала. 2 п
ВЛ-176 Однокомандные с выдержкой на включение. 2 п
ВЛ-177 Однокомандные с выдержкой на отключение. 2 п
ВЛ-178 Циклические. Независимая регулировка времени импульса и паузы. 2 п
ВЛ-179 Задержка включения при отключении напряжения питания. 0,1 с – 99,9 ч AC/DC 110, 127, 220 2 п
ВЛ-50 Для жестких условий эксплуатации (ж.д. транспорт). Включение/отключение нагрузки через установленное время. 2 – 200 с DC 27, 50, 75, 110 1з + 1р

Реле времени вл 56ухл4 схема подключения

Техническое описание реле ВЛ-56

Реле времени ВЛ-56 предназначены для коммутации электро цепей (не более 3-х) с заранее установленной (определенной) выдержкой времени. Применяется ВЛ-56, как комплектующее реле времени в схемах автоматики.

Условия эксплуатации ВЛ-56:

  • Диапазон рабочих температур от минус 40 до плюс 55°С;
  • Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс;
  • Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60Гц;
  • Степень защиты реле IP40, выводных зажимов – IP00.

Технические характеристики ВЛ-56

Характеристики реле ВЛ-56
Устройство и работа реле ВЛ-56

ВЛ-56 является трехцепным реле с выдержкой времени на включение с независимой дискретной регулировкой в каждой цепи.

Конструкция реле ВЛ-56 обеспечивает выступающий монтаж с передним присоединением проводов и утоплен- ный с задним присоединением проводов.

Схема подключения реле ВЛ-56

Установочные и габаритные размеры реле ВЛ-56

Купить ВЛ-56 или другое реле времени ☎ (044) 594-72-11

ПРИБОРЫ КИП ДЛЯ АХУ ЭЛЕКТРОМОНТАЖ НАЛАДКА ОБСЛУЖИВАНИЕ СРАВНЕНИЯ

Реле времени с задержкой на срабатывание типа ВЛ-56.

В реле времени типа ВЛ-56 впервые была использована специализированная интегральная микросхема КР512ПС10. Ниже рассматривается реле ВЛ-56, однако подобным образом выполнены и реле ВЛ-57‚ ВЛ-58‚ а также выпускавшиеся ранее ВЛ-34 и ВС-10.
Напряжения питания:

• постоянного тока — 24, 110, 220 B;
• переменного тока частоты 50 Гц — 110, 220, 230, 240 В.
Реле ВЛ-56 с напряжением питания 110 В может подключаться на напряжение 380 В переменного тока частоты 50 Гц через добавочный резистор любого типа сопротивлением 15 кОм ± 5 % и мощностью 25 Вт.
Исполнение реле по выдержкам времени:
ВЛ-56: 0,1 — 10 с; 1 — 10 мин; 0,1 — 1 ч; 1 — 10 ч;
ВЛ-57‚ программируемое реле времени, с выдержками:
• 0,1 с — 100 мин с поддиапазонами: 0,1 — 10 с; 1 — 100 с; 0,1 — 10 мин; 1 — 100 мин;
• 0,1 — 100 ч с поддиапазонами: 0,1 — 10 мин; 1 — 100 мин; 0‚1—10ч; 1—100ч;
ВЛ-58‚ с фиксированными выдержками времени: 6, 36, 48 c.
Время возврата у всех реле не превышает 0,2 с. Время повторной готовности реле не превышает 0,3 с.
Мощность, потребляемая реле по цепям питания: ВЛ-56 (57) — 9B-A; ВЛ-58—6B-A.
Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе — 16 Вт; на переменном токе — 160 В — A.
Структурная схема реле времени ВЛ-56 c дискретным регулированием уставок приведена на рис. 4.1.

Puc. 4. I. Структурная схема реле времени ВЛ-56.

[hana-code-insert name=’POBOLYreklama’ /] Реле состоит из входного преобразователя напряжения ВПН, блока обнуления Б0, генератора импульсов Г И, счетчика импульсов Сч, дешифраторов Дш 1, Дш2‚ Дш3‚ выходных триггеров T1, T2, T3, усилителей мощности А1, A2, A3, электромагнитных выходных реле KL1, KL2, KL3.
При подаче на реле напряжения питания блок обнуления БО формирует импульс, устанавливающий генератор Г И, счетчик Сч и триггеры Т1 — T3 B нулевое состояние. При этом на входах усилителей А1 — A3 появляются сигналы низкого уровня, а реле KLI — KL3 находятся в обесточенном состоянии. После исчезновения обнуляющего импульса генератор ГИ начинает вырабатывать импульсы, которые поступают на вход счетчика Сч. Каждый дешифратор содержит по два механических переключателя, c помощью которых устанавливаются выдержки времени независимо во всех трех каналах (цепях) реле. Когда количество импульсов, поступающих на вход счетчика, становится равным уставке соответствующей цепи, сигнал на выходе Дешифратора устанавливается в единичное состояние. Соответствующий триггер переключается, а его входной сигнал поступает на вход усилителя данного канала (цепи), что вызывает включение соответствующего электромагнитного реле KL, которое переключает свои контакты. При снятии питания схема возвращается в исходное состояние.

Puc. 4.2. Принципиальная схема реле времени ВЛ-56
Входной преобразователь напряжения ВПН обеспечивает формирование напряженная высокого уровня (около 70 — 80 B) для питания усилителей мощности с входными реле и стабилизированного напряжения +Еп низкого уровня для питания цифровых интегральных микросхем. ВПН содержит выпрямительный мост на диодах VD1 — VD4, что позволяет подключать реле к питающей сети, не учитывая полярность Напряжение высокого уровня ограничивается параметрическим стабилизатором: стабилитрон VD5, токоограничивающие резисторы R1, R2, конденсатор C1. Стабилизация напряжения питания ИМС обеспечивается параметрическим стабилизатором на основе стабилитрона VD6, токоограничивающего резистора R3, конденсатора С2. Уровень стабилизированного напряжения (около 6 — 7 В) определяется характеристиками стабилитрона VD6 и падением напряжения на переходе “база — эмиттер” насыщенного транзистора VT1.
Обнуление ИМС происходит через конденсатор C3 B момент подачи напряжения на реле времени: в первый момент времени после включения транзистор VT1 закрыт и напряжение +Еп поступает через незаряженный конденсатор C3 на R-входы микросхем. По мере заряда конденсатора С2 напряжение на нем достигает порога стабилизации VD6, что открывает транзистор VT1 (вследствие протекания тока в его базу) и снимает обнуляющий импульс.
Генератор импульсов выполнен в составе микросхемы DD1 типа KP512ПC10. Частота генератора определяется постоянной времени RС-цепи (С4‚ R9, R10, R11 ) и составляет для данного реле около 20 кГц. Коэффициент деления частоты генератора тактовых импульсов и выдержки времени реле определяются уровнями логических сигналов на входах управления микросхемы К1 — K5 (выводы 1, 12,13, 14, 15) и приведены в табл. 4.1.

Двоично-десятичный счетчик реле Сч выполнен на двух микросхемах DD2, DD3 (К176ИЕ2) и работает в режиме подсчета импульсов с выхода V1 микросхемы DD1. Режим десятичного счета (возврат счетчика в нулевое состояние через каждые десять импульсов) обеспечивается подачей нулевого потенциала на вывод 1 микросхемы, а увеличение емкости счетчика — каскадным соединением микросхем DD2‚ DD3 (импульс ы старшего разряда DD2 подаются на счётный вход +1 микросхемы DD3).
Дешифрацию состояния счетчика Сч обеспечивают схемы с развязывающими диодами VD11— VD34 и механическими переключателями SВ1 — SВ6‚ задающими уставки по времени срабатывания каналов (цепей) реле (t уcт1 —t уcт3). Потенциал высокого уровня на выходе дешифратора формируется кратковременно и только в момент совпадения кода на выходах счетчика c кодом, установленным соответствующей парой переключателей SВ1‚ SВ2.
Кратковременные выходные сигналы дешифраторов фиксируются триггерами Т1 — ТЗ, входящими в состав микросхемы 004. В данном случае используется та же микросхема K1761ИE2, но работающая в режиме приема информации с входов предварительной установки S1 — S4. Этот режим достигается подачей сигнала логического нуля на вход у микросхемы. Сигналы на входах S1 — S4 микросхемы DD4 фиксируются ее триггерами, передаются на ее выходы и далее — на выходные усилители реле.

[hana-code-insert name=’POBOLYreklama’ /] Усилители мощности A1 — A3 выполнены на биполярных транзисторах типа KT630Б‚ пo схеме с общим эмиттером и с нагрузкой в виде реле KL в коллекторной Цепи. Диод VD10 создает отрицательную обратную связь по току, надежно запирая транзисторы усилителей в режиме отсутствия управляющего сигнала.

При подаче на реле напряжения питания блок обнуления БО формирует импульс, устанавливающий генератор Г И, счетчик Сч и триггеры Т1 — T3 B нулевое состояние. Стабилизация напряжения питания ИМС обеспечивается параметрическим стабилизатором на основе стабилитрона VD6, токоограничивающего резистора R3, конденсатора С2.


Соответствующий триггер переключается, а его входной сигнал поступает на вход усилителя данного канала цепи , что вызывает включение соответствующего электромагнитного реле KL, которое переключает свои контакты.

Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе — 16 Вт; на переменном токе — В — A. Структурная схема реле времени ВЛ c дискретным регулированием уставок приведена на рис.
Реле времени



Полный спектр профессиональной работы с душой.

Коэффициент деления частоты генератора тактовых импульсов и выдержки времени реле определяются уровнями логических сигналов на входах управления микросхемы К1 — K5 выводы 1, 12,13, 14,

Настоящее издание переработано и дополнено описанием новых малогабаритных реле, исключены реле, снятые с производства Для инженерно-технических работников, занятых разработкой, эксплуатацией и ремонтом аппаратуры. Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе — 16 Вт; на переменном токе — В — A.

Реле ВЛ имеет одно выходное реле, которое при подаче напряжения питания и наличии управляющего сигнала находится в отключенном состоянии.

Навигация по записям

Коэффициент деления частоты генератора тактовых импульсов и выдержки времени реле определяются уровнями логических сигналов на входах управления микросхемы К1 — K5 выводы 1, 12,13, 14, Книга из серии Библиотечка электротехника. После исчезновения обнуляющего импульса генератор ГИ начинает вырабатывать импульсы, которые поступают на вход счетчика Сч. Каждый дешифратор содержит по два механических переключателя, c помощью которых устанавливаются выдержки времени независимо во всех трех каналах цепях реле.

Книга из серии Библиотечка электротехника. После исчезновения обнуляющего импульса генератор ГИ начинает вырабатывать импульсы, которые поступают на вход счетчика Сч.

Допустимые отклонения напряжения питания от 0,8 до 1,1 Uном. Выходное реле ВЛ включается через установленное время после подачи напряжения питания и возвращается в исходное состояние при его снятии.

Может быть полезен студентам вузов. Структурная схема реле времени ВЛ

В данном случае используется та же микросхема KИE2, но работающая в режиме приема информации с входов предварительной установки S1 — S4.

Стабилизация напряжения питания ИМС обеспечивается параметрическим стабилизатором на основе стабилитрона VD6, токоограничивающего резистора R3, конденсатора С2.

Этот режим достигается подачей сигнала логического нуля на вход у микросхемы.
Компоненты часть 6, электромагнитные реле

Техническое описание реле ВЛ-56

Напряжение высокого уровня ограничивается параметрическим стабилизатором: стабилитрон VD5, токоограничивающие резисторы R1, R2, конденсатор C1.


Владимиров Приведены основные технические данные, маркировка, габаритный чертеж и электрическая схема современных слаботочных электрических реле. Диод VD10 создает отрицательную обратную связь по току, надежно запирая транзисторы усилителей в режиме отсутствия управляющего сигнала. Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе — 16 Вт; на переменном токе — В — A. Гарантия до 3-х лет на монтаж и обслуживание всех инженерных систем. Реле ВЛ также имеет вход управления, но выходное реле срабатывает при подаче сигнала управления, а выдержка времени начинается после его снятия.

Номинальная отключаемая мощность индуктивной нагрузки: на постоянном токе — 16 Вт; на переменном токе — В — A. В данном случае используется та же микросхема KИE2, но работающая в режиме приема информации с входов предварительной установки S1 — S4. Коммутируемые напряжения от 24 до В постоянного и переменного тока частоты 50 Гц. Кратковременные выходные сигналы дешифраторов фиксируются триггерами Т1 — ТЗ, входящими в состав микросхемы DD4.

По окончании выдержки времени реле возвращается в исходное состояние. При снятии питания схема возвращается в исходное состояние.
Реле ВЛ-54

Трехцепное реле времени ВЛ-56

Стабилизация напряжения питания ИМС обеспечивается параметрическим стабилизатором на основе стабилитрона VD6, токоограничивающего резистора R3, конденсатора С2. Диод VD10 создает отрицательную обратную связь по току, надежно запирая транзисторы усилителей в режиме отсутствия управляющего сигнала.

При снятии питания схема возвращается в исходное состояние. В работе мы используем только качественный материал.

Для повторного включения необходимо снять напряжение питания на время не менее 0,3 с и затем подать повторно. Напряжение высокого уровня ограничивается параметрическим стабилизатором: стабилитрон VD5, токоограничивающие резисторы R1, R2, конденсатор C1. Потребляемая мощность не более 10Вт.

Этот режим достигается подачей сигнала логического нуля на вход у микросхемы. Кратковременные выходные сигналы дешифраторов фиксируются триггерами Т1 — ТЗ, входящими в состав микросхемы

Звоните сегодня и завтра мы уже работаем на вашем объекте! Персональный менеджер, понятные сметы, прозрачные условия. Гарантируем сокращение бюджета эксплуатационных расходов, за счет увеличения КПД оборудования и инженерных систем. Этот режим достигается подачей сигнала логического нуля на вход у микросхемы.

Стабилизация напряжения питания ИМС обеспечивается параметрическим стабилизатором на основе стабилитрона VD6, токоограничивающего резистора R3, конденсатора С2. Каждый дешифратор содержит по два механических переключателя, c помощью которых устанавливаются выдержки времени независимо во всех трех каналах цепях реле. Когда количество импульсов, поступающих на вход счетчика, становится равным уставке соответствующей цепи, сигнал на выходе дешифратора устанавливается в единичное состояние.

Популярные опросы

Сигналы на входах S1 — S4 микросхемы DD4 фиксируются ее триггерами, передаются на ее выходы и далее — на выходные усилители реле. Регулировка выдержки времени — ступенчатая.

Мы дорожим своим именем, и мы против одноразовой экономии на клиенте. Каждый дешифратор содержит по два механических переключателя, c помощью которых устанавливаются выдержки времени независимо во всех трех каналах цепях реле.
Таймер с фиксированным интервалом времени на …

Значение
Климатическое исполнениеУХЛ4, О4
Исполнения по выдержкам времени0.1. 10с, 1. 100с
0.1. 10мин, 1. 100мин
0.1. 10ч, 1. 100ч
Приведенная погрешность, %, не более1.5
Время повторной готовности, с, не менее0,3
Время возврата, с, не более0,2
Количество выходных контактов (переключающих)3
Механическая износостойкость, циклов, не менее16×10 6
Номинальное напряжение питания, Впостоянного24, 110, 220
переменного (50 Гц)110, 220, 230
Диапазон коммутируемых токов, А0.01. 4
Потребляемая мощность, не более9
Степень защиты реле ВЛ-56ІР40
Степень защиты клеммникаІР00
Масса, кг, не более0.65

ВЛ-103А – Реле времени с контролем напряжения | РЭЛСиС



ВЛ-103А

Реле применяются в схемах релейной защиты и системной автоматики для получения выдержки времени на возврат после отключения питающего напряжения или при снижении напряжения ниже определенного значения (2 реле в одном – РН-54 и РВ-03 или РВ135).

Условия работы

Закрытые производственные корпуса, расположенные в районах с умеренным и холодным климатом (исполнение У3).
Диапазон рабочих температур от минус 40 до 55°С.
Воздействие вибрации с ускорением до 3g в диапазоне частот от 5 до 15 Гц, с ускорением до 2g в диапазоне частот от 15 до 100 Гц.
Относительная влажность воздуха 80% при температуре 25°С – для исполнения У3.


Технические характеристики


Источник питания, ввод ВЛ-103А
Напряжение питания, В Постоянный ток 110, 220
Переменный ток частотой 50 Гц 100, 110, 220, 380
Дискретность управления настройками от максимальной настройки диапазона не более 2,5 %
Напряжение срабатывания, В 80% U номинал
Обратное напряжение, В От 50% до 75% U номинальный
5%
Потребляемая мощность, не более 5 Вт (5 ВА)
Выход
Количество цепей без выдержки времени 1
Количество цепей с регулируемой выдержкой времени 1
Количество и тип контактов 1 – перекидной контакт
2 – замыкающие контакты
Диапазон настроек управления выдержкой времени (на модификациях): от 0,12 до 5 с
от 0,25 до 10 с
от 0,5 до 20 с
Время повторной готовности, с, не более 0,3
Время возврата, с, не более указано на шкале
Механическая износостойкость, циклы, не менее 10 5

График работы:


Токи коммутации от 0,2 до 3 А при напряжении от 24 до 250 В и мощности:
     в цепях постоянного тока – не более 60 Вт при τ=0,005 с и не более 30 Вт при τ=0,02 с;
     в цепях переменного тока – не более 300 ВА при коэффициенте мощности cosφ≥0,5.
Коммутационная способность реле должна соответствовать таблице ниже. При этом длительно допустимый ток выходных контактов должен быть не более 4 А; падение напряжения в цепи контактов должно быть не более 0,5 В; минимальный коммутируемый ток – 0,01 А при напряжении не менее 24 В.


ВЛ-103А – схема подключения

Габаритные и присоединительные размеры ВЛ-103А

Реле времени | Электромеханические реле

Что такое реле времени?

Некоторые реле имеют своего рода «амортизирующий» механизм, прикрепленный к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточивается.Это дополнение придает реле свойство срабатывания с выдержкой времени .

Реле с задержкой времени могут быть сконструированы для задержки движения якоря при подаче питания на катушку, обесточивании или обоих случаях. закрытия или в направлении открытия.

Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.

Нормально-открытый, замкнутый по времени контакт

Во-первых, у нас есть нормально открытый, замкнутый по времени (NOTC) контакт.Этот тип контакта нормально разомкнут, когда катушка обесточена (обесточена). Контакт замыкается при подаче питания на катушку реле, но только после того, как катушка находится под постоянным питанием в течение заданного периода времени.

Другими словами, направление движения контакта (либо замыкание, либо размыкание) идентично обычному нормально разомкнутому контакту, но есть задержка в направлении замыкания . Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально разомкнутый, на – задержка:




Временная диаграмма NOTC

Ниже представлена ​​временная диаграмма работы этого контакта реле:







Нормально-открытый контакт с таймером

Далее у нас есть нормально открытый контакт с таймером (NOTO).Подобно контакту NOTC, этот тип контакта нормально разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле.

Однако, в отличие от контакта NOTC, отсчет времени происходит при обесточивании катушки, а не при включении питания. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выкл. -задержка:




Схема синхронизации NOTO

Ниже представлена ​​временная диаграмма работы этого контакта реле:



Нормально-замкнутый контакт с таймером

Далее у нас есть нормально замкнутый, разомкнутый по времени (NCTO) контакт.Этот тип контакта нормально замкнут, когда катушка обесточена (обесточена).

Контакт размыкается при подаче питания на катушку реле, но только после того, как катушка находится под постоянным питанием в течение заданного периода времени. Другими словами, направление движения контакта (замыкание или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания .

Поскольку задержка происходит в направлении включения катушки, этот тип контакта также известен как нормально замкнутый, на – задержка:




Временная диаграмма NCTO

Ниже представлена ​​временная диаграмма работы этого контакта реле:



Нормально-замкнутый контакт с таймером

Наконец, у нас есть нормально замкнутый, замкнутый по времени (NCTC) контакт.Как и контакт NCTO, этот тип контакта нормально замкнут, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле.

Однако, в отличие от контакта NCTO, отсчет времени происходит при обесточивании катушки, а не при включении питания. Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выкл. – задержка:




Временная диаграмма NCTC

Ниже представлена ​​временная диаграмма работы этого контакта реле:





Реле времени с задержкой для использования в логических схемах промышленного управления

Реле времени

очень важны для использования в логических схемах промышленного управления.Вот некоторые примеры их использования:

  • Управление проблесковым маячком (время включения, время выключения):
    • Два реле с задержкой времени используются вместе друг с другом для обеспечения включения/выключения контактов с постоянной частотой для подачи прерывистой мощности на лампу.
  • Управление автозапуском двигателя:
    • Двигатели, которые используются для питания аварийных генераторов, часто оснащены средствами управления «автозапуском», которые обеспечивают автоматический запуск в случае сбоя основного электропитания.
    • Чтобы правильно запустить большой двигатель, некоторые вспомогательные устройства должны быть запущены в первую очередь и выдержаны в течение короткого времени для стабилизации (топливные насосы, масляные насосы предварительной смазки) до подачи питания на стартер двигателя.
    • Реле задержки времени
    • помогают упорядочить эти события для правильного запуска двигателя.
  • Блок управления продувкой печи:
    • Прежде чем можно будет безопасно разжечь печь пламенного типа, вентилятор должен работать в течение определенного времени, чтобы «очистить» камеру печи от любых потенциально воспламеняющихся или взрывоопасных паров.
    • Реле времени задержки обеспечивает логику управления печью этим необходимым элементом времени.
  • Управление задержкой плавного пуска двигателя:
    • Вместо пуска больших электродвигателей путем переключения на полную мощность из состояния полной остановки можно переключать пониженное напряжение для более «мягкого» пуска и меньшего пускового тока. После установленной временной задержки (обеспечиваемой реле задержки времени) подается полная мощность.
  • Задержка последовательности конвейерной ленты:
    • Если для транспортировки материала установлено несколько конвейерных лент, конвейерные ленты должны запускаться в обратной последовательности (последняя первая, а первая последняя), чтобы материал не скапливался на остановленном или медленно движущемся конвейере.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно если используются устройства управления двигателем с плавным пуском). По этой причине обычно на каждом конвейере предусмотрена схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты до того, как будет запущена следующая питающая его лента конвейера.

Расширенные функции таймера

В более старых механических реле времени с задержкой использовались пневматические демпферы или поршень/цилиндр, заполненные жидкостью, для обеспечения «амортизации», необходимой для задержки движения якоря.

В более новых конструкциях реле с задержкой по времени используются электронные схемы с резисторно-конденсаторными (RC) цепями для создания временной задержки, а затем питание обычной (мгновенной) катушки электромеханического реле с выходом электронной схемы.

Электронные реле времени более универсальны, чем старые механические модели, и менее подвержены отказам.



Многие модели оснащены расширенными функциями таймера, такими как:



  • «одноразовый» (один измеренный выходной импульс для каждого перехода входа из обесточенного состояния в возбужденное)



  • «рецикл» (повторяющиеся выходные циклы включения/выключения до тех пор, пока входное соединение находится под напряжением)



  • «сторожевой таймер» (меняет состояние, если входной сигнал не включается и не выключается повторно).



Реле сторожевого таймера

Сторожевой таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критически важным процессом, обычно рекомендуется установить автоматическое оповещение для обнаружения «зависания» компьютера (нештатной остановки выполнения программы по ряду причин).

Простой способ настроить такую ​​систему мониторинга состоит в том, чтобы компьютер регулярно включал и отключал питание катушки реле сторожевого таймера (аналогично выходу таймера «перезапуска»).Если выполнение компьютера по какой-либо причине останавливается, сигнал, который он выводит на катушку сторожевого реле, перестает циклически повторяться и зависает в том или ином состоянии.

Через короткое время после этого сторожевое реле истечет время ожидания и сигнализирует о проблеме.



ОБЗОР:

  • Реле задержки времени имеют следующие четыре основных режима работы контактов:
    • 1: нормально открытый, замкнутый по времени. Сокращенно «NOTC», эти реле размыкаются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение периода времени.Также называется нормально разомкнутыми реле с задержкой включения .
    • 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называется нормально разомкнутым реле с задержкой выключения .
    • 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются только в том случае, если катушка постоянно находится под напряжением в течение периода времени.Также называется нормально закрытыми реле с задержкой включения .
    • 4: Нормально-замкнутый, с таймером. Сокращенно «NCTC», эти реле размыкаются сразу после подачи питания на катушку и замыкаются после того, как катушка была обесточена на определенный период времени. Также называется нормально замкнутыми реле с задержкой выключения .
  • Однотактные таймеры обеспечивают одиночный контактный импульс заданной длительности при каждом включении катушки (переход от катушки при выключении к катушке при включении ).
  • Таймеры Recycle обеспечивают повторяющуюся последовательность контактных импульсов включения-выключения до тех пор, пока катушка находится во включенном состоянии.
  • Сторожевой таймер срабатывает на свои контакты только в том случае, если катушка не может непрерывно включаться и выключаться (запитываться и выключаться) с минимальной частотой.



СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

ПРАЙМ PubMed | Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях

Citation

Bescós, Raul, et al.«Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях». Китайский журнал физиологии, том. 54, нет. 5, 2011, стр. 339-46.

Бескос Р., Родригес Ф.А., Иглесиас Х. и др. Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях. Чин Дж Физиол . 2011;54(5):339-46.

Бескос Р., Родригес Ф. А., Иглесиас Х., Кнехтле Б., Бенитес А., Марина М., Падульес Х. М., Васкес Х.и Торрадо, П. (2011). Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях. Китайский журнал физиологии , 54 (5), 339-46.

Бескос Р. и др. Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях. Чин Дж. Физиол. 31 октября 2011 г.; 54 (5): 339-46. PubMed PMID: 22135913.

TY – JOUR T1 – Физиологические потребности велосипедистов во время эстафеты на сверхвыносливость: отчет о полевых исследованиях.AU – Бескос, Рауль, AU – Родригес, Ферран-Агустин, AU – Иглесиас, Ксавье, AU – Knechtle, Beat, AU – Бенитес, Адольфо, AU – Марина, Мишель, AU – Падульес, Жозеп-Мария, AU – Васкес, Хайро, AU – Торрадо, Присцила, PY – 2011/12/6/антрез PY – 6 декабря 2011 г./опубликовано PY – 23 декабря 2011 г. / Медлайн СП – 339 ЭП – 46 JF – Китайский физиологический журнал Джо – Чин Джей Физиол ВЛ – 54 ИС – 5 N2. Это исследование должно было описать и сравнить физиологические потребности велосипедистов, тренирующихся на сверхвыносливость, во время 24-часовой эстафетной гонки на велосипеде.Одиннадцать спортсменов-мужчин (означает +/- SD: 34,8 +/- 5,6 лет; 71,6 +/- 4,9 кг; 174,6 +/- 7,3 см; ИМТ 23,5 +/- 0,5 кг/м2; VO2 max: 66,0 +/- 6,4 мл. /кг/мин) принимали участие в исследовании; восемь в командах с форматом из четырех гонщиков (4C) и три в командах с шестью гонщиками (6C). Для исследования интенсивности упражнений во время езды на велосипеде регистрировали частоту сердечных сокращений (ЧСС) с помощью портативных телеметрических мониторов. Три различные интенсивности упражнений были определены в соответствии с эталонными значениями ЧСС, полученными во время предсоревновательного лабораторного теста VO2 max: Зона I (< анаэробного порога [AT]), Зона II (между AT и точкой компенсации дыхания [RCP]), Зона III (> РЦП).Общий объем и интенсивность интегрировались как одна переменная (тренировочный импульс: TRIMP). Оценка TRIMP в каждой зоне была рассчитана путем умножения накопленной продолжительности в этой зоне на множитель для этой конкретной зоны интенсивности упражнений. Средняя интенсивность не отличалась между велосипедистами в 4C (среднее +/- SD; 4C: 87 +/- 3 HRmax) и 6C (87 +/- 1% HRmax), несмотря на более высокий объем, выполненный 4C (среднее +/ – SD; 4C: 361 +/- 65; 6C: 242 +/- 25 в мин; P = 0,012). Эти различия в общем объеме упражнений значительно повлияли на накопленные значения TRIMP (среднее +/- SD; 4C: 801 +/- 98, доверительный интервал [ДИ] 95%: 719–884; 6C: 513 +/- 25, ДИ 95%). : 451 – 575; Р = 0.012). Порог сверхвыносливости спортсменов 4C и 6C составляет около 87% от максимальной ЧСС для обоих. Хотя профиль интенсивности был схожим, значения TRIMP значительно различались вследствие более высокого объема, выполняемого велосипедистами 4C. СН – 0304-4920 UR – https://www.unboundmedicine.com/medline/citation/22135913/physiological_demands_of_cyclists_during_an_ultra_endurance_relay_race:_a_field_study_report_ ДБ – ПРАЙМ ДП – Свободная медицина Скорая помощь –

О роли оценки и переадресации с разделением времени в кооперативном общении — Исследовательский портал Университета Бен-Гуриона связь”,

abstract = “В этой статье мы сосредоточимся на общем канале ретрансляции.Мы исследуем применение схемы ретрансляции с оценкой и пересылкой (EAF) к различным сценариям. В частности, мы изучаем назначения вспомогательной случайной величины, которые всегда удовлетворяют ограничениям выполнимости. Затем мы рассматриваем ретрансляционный канал Гаусса с кодированной модуляцией, где мы показываем, что трехуровневое квантование превосходит квантование по Гауссу, обычно используемое для оценки достижимых скоростей EAF в этом сценарии. Наконец, мы рассматриваем сценарий совместной общей широковещательной передачи с многоэтапной конференцией между приемниками.Сначала мы применяем EAF, чтобы получить общую достижимую область скоростей с помощью многоступенчатой ​​конференции. Затем мы используем явное назначение для вспомогательных случайных величин, чтобы получить явное выражение скорости для случая одного общего сообщения с двухэтапной конференцией.”,

ключевых слов = “Пропускная способность канала, Совместная широковещательная передача, Декодирование, Оценка и переадресация (EAF), Соединения, Модуляция, Теория сетевой информации, Случайные величины, Приемники, Ретрансляционные каналы, Реле, Отношение сигнал/шум”,

автор = “Рон Дабора и Серветто, {Серджио Д.}”,

note = “Информация о финансировании: Рукопись получена 30 октября 2006 г.; исправлено 23 октября 2007 г. Текущая версия опубликована 17 сентября 2008 г. Эта работа была поддержана Национальным научным фондом в рамках наград CCR-0238271 (CAREER), CCR-0330059 и ANR-0325556. Материал этой статьи был частично представлен на Международном симпозиуме IEEE по теории информации, Ницца, Франция, июнь 2007 г.”,

год = “2008”,

месяц = ​​октябрь,

день = “9”,

дои = “10.1109/TIT.2008.928981”,

language = “English”,

volume = “54”,

pages = “4409–4431”,

journal = “IEEE Transactions on Information Theory”,

issn = «0018-9448»,

издатель = «Институт инженеров по электротехнике и электронике»,

номер = «10»,

}

Com Gene. [8 февраля 2022 г.] Что лучше всего описывает несубсидируемую федеральную Вопросы и ответы по кредиту [8 февраля 2022 г.] Почему важно учитывать исторический контекст, связанный с событием. Вопросы и ответы [8 февраля 2022 г.] Кто первый президент Мексики. Вопросы и ответы [8 февраля 2022 г.] Как часто необходимо заменять коробку передач Вопросы и ответы [8 февраля 2022 г.] При каких обстоятельствах необходимо поддерживать надлежащее… выравнивание ног.Этот лист сервисных данных предназначен для использования лицами, имеющими электрические, электронные и… духовые шкафы Whirlpool E2 F1とはどういう意味ですか? Коды неисправностей устройств Whirlpool «PartSelect. 4 куб. Вы на правильном пути. ГИДРОМАССАЖНАЯ ПОСУДОМОЕЧНАЯ МАШИНА. Если вы видите чрезмерное количество пены, попробуйте слить воду из посудомоечной машины, прервав цикл. Сначала отключите стиральную машину от электросети. Коды неисправностей Maytag Gemini и Maytag Accellic находятся на этой странице. Несовместимо Неисправность датчика температуры духовки или цепи датчика температуры духовки.F3E3 означает, что ваша духовка считает, что датчик духовки закорочен. Добро пожаловать в БОЛЬШОЙ ремонт бытовой техники. RANGE WHIRLPOOL MGR5875QDW «Узел весь ржавый, винты, чтобы добраться до воспламенителя духовки, проверьте, что воспламенитель с помощью амперметра не работает должным образом, устройству нужен воспламенитель 74007498 55 долларов США. Каждая партия белья будет сухой и готовой к складыванию, когда у вас есть 7. Модель WTW5100HC1.Устройство не так агрессивно хлопает, как дно старой духовки.Это из технического листа, который должен находиться в сумке на задней стороне плиты за панелью управления.comにお問い合わせください。 Whirlpool 27 дюймов 7. = 1080 Ом). 2. Получите эту часть быстро. приборвидео. 2°C]) и проверьте код неисправности. Коды неисправностей плиты/духовки Whirlpool: Код неисправности: Описание кода неисправности: Решение: 4-значные коды неисправности (двухзначные коды см. ниже) F1 – E0: Ошибка связи EEPROM: 1. Изготовлено Whirlpool. F1E1 — блокировка двигателя для контроля. Узнайте больше из 9 вопросов и 15 ответов для Maytag – 7. Бесплатная помощь в ремонте и устранении неполадок. Используйте Semper TUTTI в numeri nel numero di modello.com РЕЦЕПТЫ КОД ОШИБКИ F6 ДУХОВКИ WHIRLPOOL. У GE есть своя собственная модель, которая также работает с печами других марок. Последняя цифра — инженерная версия. бытовая техниказапчастидоп. Как запустить диагностический тест на посудомоечной машине вирпул Ваша посудомоечная машина вирпул снова в пробке? Разве ты не ненавидишь, когда это происходит? если это случается с вами время от времени, вы можете подумать о смене старой стиральной машины на новую и обновленную модель. Я следовал всем предложениям на этом веб-сайте, включая отключение питания как на вилке, так и на цепи, и пытался нажимать кнопки по схемам, рекомендованным для перезагрузки стиральной машины.В случае исправности проводов необходимо заменить неисправный датчик температуры на новый. Заводские детали. Духовка не будет работать, так как считает, что зонд подключен. Отключите плиту от сети или отключите питание. Вы также можете прочитать об основных способах сброса настроек стиральных машин Whirlpool. Написать обзор. 12 возможных причин и возможных решений. 18(d)(1)] U. Я купил духовку Kitchenaid в мае 2010 года. Я обнаружил, что кожух под стиральной машиной лежит на полу, когда стиральная машина была заполнена, а болт кулачка притирался к полу.Означает ли это, что духовка включена, хотя… читать дальше Что означает F2 в микроволновой печи Whirlpool. Порекомендовал клиенту подождать некоторое время, пока дно не осядет. Если неисправность не устранена, пожалуйста, организуйте визит инженера. WHIRLPOOL — коды неисправностей плиты/плиты, общие WHIRLPOOL — плита/плита печи 30 дюймов, отдельно стоящие, модели SF3… и 24 дюйма, встроенные WHIRLPOOL — Polara Нет, Закон о справедливом жилищном обеспечении 1968 года не положил конец дискриминации в отношении жилья в U. Номер детали производителя WP7430P038-60. 15152400 Верхний разбрызгиватель посудомоечной машины не работает Посудомоечная машина Kenmore модели 587 Запчасти и аналогичные изделия Руководство пользователя Kenmore — руководство пользователя SearsKenmore Quiet Guard для посудомоечной машиныKenmore MGD8630HW белого цвета от Maytag в Рентоне, штат Вашингтон — интеллектуальная газовая сушилка с фронтальной загрузкой, повышенной мощностью и усовершенствованным датчиком влажности с эксклюзивным для отрасли дополнительный датчик влажности – 7.Духовки используют звуковые сигналы для передачи различных сообщений своим владельцам.

В течение 8 секунд • Нажмите и отпустите 1-ю выбранную кнопку, MAYTAG E2 F6 РЕЦЕПТЫ КОДА ОШИБКИ. Видео. F3 – E1: Короткое замыкание датчика: Замените датчик температуры духовки: F3 – E2: Духовка слишком горячая: Замените датчик температуры духовки: F3 – E3: Очистите темп. 00 на тотальный ремонт. Что-то пошло не так. слишком жарко: Замените датчик температуры духовки: F5 – E0 F5 – E1 и E2: Проверьте переключатель дверцы/защелки: Замените: Вернуться к началу: ROPER – Альтернативная 2-значная ошибка … MGD8630HW белого цвета от Maytag в Майерстауне, Пенсильвания – Smart Front Load Gas Сушильная машина с повышенной мощностью и усовершенствованным датчиком влажности с эксклюзивным в отрасли дополнительным датчиком влажности – 7.Мы ремонтируем и устанавливаем все марки и модели. 2535. Артикул № 30005824. Все, что вам нужно, вы найдете на сайте Appliancentre. Форум. индикатор кнопки не загорается, перейдите к ПРОВЕРКЕ №6 Некоторые кнопки не горят, стр. 19. 350. Если вращается, то, скорее всего, цепь датчика. Поэтому вы можете найти код F1-E0 или код E0-F1 в зависимости от модели. Затем осмотрите жгут проводов, ведущий к термистору. 8 дней. индикатор кнопки включается и выключается. Если перейти к шагу 2, всегда используйте ВСЕ цифры в номере модели.Ed test mist SPAM [ Diese Nachricht wurde geändert von: Mr. Job Details: 16.12.2019. Я не могу высушить посуду. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. «Обнаружена вибрация узла горелки на корпусе горелки. Отсоедините разъем J6 светодиода барабана от ACU. Предотвратите пересушивание и сохраните одежду свежей с помощью этой электрической сушилки Whirlpool с различными режимами подачи пара.Во время работы осушителя произошел сбой питания. Умная электрическая сушилка с паром и дополнительной кнопкой питания – белая. КОДЫ ОШИБОК / КОДЫ ОШИБОК СОПРОТИВЛЕНИЯ / СОПРОТИВЛЕНИЕ F3E3 Термистор/OWI (продолжение. Если колесный кронштейн сломан, корзина для посуды провисает с одной стороны. 2 Страница 2 ПРЕДИСЛОВИЕ Техническое руководство Whirlpool® (номер детали. Попробуйте выполнить указанные ниже действия, чтобы запустить диагностический тест вашей посудомоечной машины: 1 – Включите посудомоечную машину Я случайно разбил стекло, когда пытался снять варочную панель, которую нужно заменить на дом.125768. Из tfrecipes. Ресивера вроде посоветовали поменять, но не заказали. Если код неисправности появляется снова через 1 минуту, клавиатуру следует заменить. Осмотрите проводку, защелку и двигатель. ПРИМЕЧАНИЕ. Функция блокировки управления может быть включена при восстановлении после сбоя питания. Откройте и закройте дверцу духовки, чтобы увидеть, включает ли выключатель дверцы духовки освещение духовки, когда дверца открывается и закрывается. ремонтклиника. Модель WDT750SAKZ0. Увидев, что он явно вышел из строя на устройстве, я переделал линзу лампочки дверного выключателя и розетку для морозильной камеры.W10006355 Actionneur сменных устройств, совместимых с водными велосипедами Whirlpool, Maytag, Kenmore, замените WPW10006355, AP6014711, PS11747977: Amazon. Замените жгут проводов, если он поврежден. в чем проблема? Спасибо! 🙂 – Ответ проверенного специалиста по бытовой технике Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. вместимость. Полностью встраиваемая посудомоечная машина Whirlpool WDT720PADM2 – Инструкция по эксплуатации – Руководство по эксплуатации в формате PDF. Очень важный! Ошибка F33 выдается, когда цепь дренажного насоса на главной плате управления теряет связь со сливным насосом во время цикла.Модели KGRC608 KGST300 KGST307 KGRT600 KGRT607 KGSC308 YKGST307 YKGRT607 YKGRC608 YKGSC308 9754288C GASRANGE Руководство по использованию и уходу По вопросам, касающимся функций, эксплуатации/производительности, запасных частей, принадлежностей или обслуживания, звоните по телефону: 1-800-422-1230 В Канаде звоните по телефону поддержки 46-8056-1-8056-1-8056-1-8056 , для … Цены на его двойные печи варьируются от 2099 до 2899 долларов, в то время как его коммерческие модели начинаются с 3999 долларов, а его духовые шкафы с двойными стенками стоят от 3199 долларов до … Отсоедините шнур питания духовки или выключите автоматический выключатель для проверки / устранения неполадок.Нужна помощь в поиске номера модели? Наиболее распространенные проблемы.

com или посетите наш магазин Finchley. 1-1 или F1E1 Код ошибки: Означает: Залипло реле на электронной плате управления. 1-2 или F1E2 Код ошибки: Означает: Повреждена или повреждена память на плате управления. Гектор. Профиль пользователя гидромассажная печь, модель № RBS245PDQ11, код ошибки E1 F2 Информация на этом сайте предназначена для квалифицированных специалистов по обслуживанию и технически грамотной аудитории. Ремонт бытовой техники в Северном Литл-Роке, Арканзас.Найденный блок все еще трещит. 198 Водоворот. Near Lake Placid, FL 33852. Снова подсоедините жгут проводов к клавиатуре. 2 – Нажмите кнопку цикла полоскания. Это еще одно издание серии по ремонту бытовой техники Neli DIY для вашего дальнейшего удовольствия. Отключите питание не менее чем на 30 секунд. Только для использования техническим специалистом. Прислушайтесь к щелчку кулачка, когда он вращается, или осмотрите вал с помощью зеркала, чтобы увидеть, вращается ли он во время интервала переключения. Sécheuse électrique Whirlpool Energy Star с вентиляцией на 4 входа и опцией WrinkleShield, 7,4 pi³, белый.Измерьте сопротивление датчика температуры духовки с помощью вольтметра/омметра. Неисправен датчик температуры духовки. Приходилось ремонтировать 3 раза, чтобы заменить разные вещи, и теперь у нас больше нет этой проблемы. Отсоедините датчик от жгута. Время сеанса истекло. код. Поиск в справке по модели. Умная электрическая паровая сушилка в цвете Chrome Shadow YWED7120HC. 3. ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ — «Только для технических специалистов». У. майтаг. Даниэль Хилл пишет, редактирует и переводит с 2005 года.” Ручка духовки — поворотный энкодер разомкнут/закорочен. Кнопка четвертого — поворотный энкодер наружной/короткой цепи F3E0 Главный датчик духовки разомкнут или замкнут. F3E3 Короткое замыкание датчика мяса основной духовки ТОЛЬКО ДЛЯ ОБСЛУЖИВАНИЯ 4 Диагностический режим проверки (все элементы управления LCC) Функция Клавиатура нажата Описание Реле выпечки ВЫПЕЧКА Переключает элемент выпечки из состояния «Выкл.» в состояние «Вкл.» или из состояния «Вкл.» в положение «Выкл.» Щелкните здесь, чтобы просмотреть описание .Коды неисправностей, проблемы и решения для модели таймера Whirlpool # WPL9759820 Приветствую, Новый участник, 1-е сообщение. Компания была основана в 1913 году и в настоящее время продает холодильники, морозильники, плиты, посудомоечные машины, сушилки для белья и другую бытовую технику. ; Заказ 1 W10205345 (стекло варочной панели) и 5 ​​WPW10293874 (прокладки) и 1 12002121 (переключатель бесконечности) и 1 WP74007841 (переключатель бесконечности) и 1 WP74007840 (переключатель бесконечности) и 1 2man (2 человека) Мы обслуживали a. Проверьте работу переключателя дверцы духовки с помощью освещения духовки.Мы обслуживаем и ремонтируем крупную бытовую технику в Чула-Виста, Ист-Лейк, Сан-Исидро и Нэшнл-Сити и их окрестностях. «Проведена диагностика: вытяжка обнаружила, что устройство не работает из-за того, что на главной кнопке электрощита произошло короткое замыкание, также может потребоваться двигатель вентилятора, пожалуйста, разрешите 3 куб. см. Артикул. Доступная служба ремонта бытовой техники в Чула-Виста, Восток… Ваша стиральная машина Admiral не работает, расслабьтесь. У меня есть духовка Whirlpool (RBS305PDQ9), которая показала код ошибки F3E3. F0 или F1 или F5 Неисправный транзистор Замените ERC (электронный контроль диапазона / часы) F2 Слишком высокая температура духовки 1.ОПАСНОСТЬ 6. Рекомендуемое видео. Реле гриля BROIL Переключает элемент гриля из положения «Выкл.» в состояние «Вкл.» или из состояния «Вкл.» в положение «Выкл.». 0 из 5 звезд на основе 7 отзывов покупателей. Я предварительно разогрел духовку, и как только она нагрелась, духовка открылась и больше не закрывалась. ” Проблема с датчиком духовки Kitchenaid KEMS377? Это устройство с двойными стенками, микроволновая печь сверху, конвекционная/традиционная духовка снизу. Профиль пользователя Необходимо приобрести новый датчик духовки. Чаще всего это происходит из-за отказа сливного насоса. Ваш запрос Датчик духовки является элементом № 12001656, и управление часами/духовкой необходимо устранить и отправить на восстановление специалисту по обслуживанию.Кожух больше не касается пола. Духовка считает, что датчик подключен – сигнал датчика включен. Стив.

Отсоедините шнур питания печи или отключите автоматический выключатель для проверки/устранения неполадок. ; заказ 1 W11545795 (правый регулятор) и 1 W11551541 (левый регулятор) и 4 W11545286 (гайка) и … Диапазон кодов неисправностей Коды неисправностей могут различаться и действительно различаются от производителя к производителю, даже между моделями одного и того же производителя эти коды вполне могут быть другой. Если переключатель дверцы духовки неисправен, замените его.У меня такая же проблема. Vérifiez le numéro de modele avant de commander votre nouvelle carte. Плата за звонок в наш сервисный центр составляет всего 49 долларов США и не взимается, если мы отремонтируем ваше устройство. Датчик духового шкафа Whirlpool выступает из задней стенки духового шкафа и подключается к термостату духового шкафа. com 25-05-2016 · У меня есть стиральная машина Maytag 2000, которая дает мне код f6 e1 или f9 e1. 1100 Ом) F3 Обрыв датчика или плавкого предохранителя Замените датчик или плавкий предохранитель. В этом руководстве по ремонту посудомоечной машины и видео показаны этапы установки деталей регулятора высоты W10712394, DW2394 и W10712395 на посудомоечные машины Kenmore серий 665, Whirlpool, KitchenAid и Jenn-Air с регулируемыми верхними полками для посуды.2 куб. Убедитесь, что показания датчика соответствуют комнатной температуре (обычно от 50 до 90°F [от 10 до 32]. На некоторых кухнях есть диапазоны температур, в то время как на других в одной части кухни установлена ​​настенная духовка, а в другом — отдельная варочная панель. Нажмите «Старт», чтобы продолжить. Цикл или остановка для очистки дисплея. KOD Błędu Sobie przetłumaczys f6e3 – Subs или воздух находятся в промежутке водяного насоса для Sudsy Water. com 故障 コード f3e3 は です 修理 方法 や 必要 な 部品 について は は 方法 必要 な 部品 について は、www.Код AF появляется, когда сушильная машина включена, одежда сохнет слишком долго, а в барабане сушилки слишком много ворсинок.Мы, Уилл, починим вашу технику. Не могли бы вы, пожалуйста,… Совет: – Убедитесь, что прибор получает электричество (предохранитель в порядке). Ф9-1. С 7. 174 калорий. руководство по обслуживанию водоворота 2. MGD8630HW в белом цвете от Maytag в Ревере, Массачусетс — интеллектуальная газовая сушилка с фронтальной загрузкой с повышенной мощностью и улучшенным определением влажности с эксклюзивным для отрасли дополнительным датчиком влажности — 7. Шаги для сброса Продолжить чтение В наличии. м. PUB W11395626 REV ОБРАЩЕНИЕ МОДЕЛИ: MGD5630HC0 MGD6630HW0 MGD5630HW0 MGD8630HC0 MGD6630HC0 MGD8630HW0 WGD560LHW0 WGD8630HW0 WGD5620HW0 Вот диаграммы поломки и запасные части для Whirlpool GR773LXSSS0 30 «Электрический цереориальный бюро церестный ассортимент).[8 февраля 2022 г. ] Что лучше всего описывает несубсидированный федеральный кредит. Вопросы и ответы [8 февраля 2022 г. ] Почему важно учитывать исторический контекст, связанный с событием. Вопросы и ответы [8 февраля 2022 г. ] Кто первый президент Мексики, вопросы и ответы [8 февраля 2022 г. ] , 2022 г. ] Как часто необходимо заменять коробку передач. Вопросы и ответы [8 февраля 2022 г.] При каких обстоятельствах… Отключите питание или отключите диапазон. Inglis ELECTRIC RANGE Руководство по эксплуатации и уходу (36 страниц) Марка: Inglis l-96. com Как исправить большинство ошибок посудомоечной машины Kenmore? 1-1 или F1E1, 1-2 или F1E2, 2-1 или F2E1,3-1 или F3E1,3-2 F3E2, 3-3 или F3E3,4-4 или F4E4,5-1 или F5E1, 5-2 или F5E2,6-1 или F6E1,6-2 или F6E2,6-3 или F6E3,6-4 или F6E4,6-7 или F6E7,6-8 или F6E8,7-1 или F7E1, 7-2 или F7E2 ,8-1 или F8E1,8-2 или F8E2,8-4 из F8E4,9-1 или F9E1,9-2 или F9E2,9-3 или F9E3,9-4 или F9E4,10-1 или FAE1,10 -3 или FAE3,12-1 или … Руководство по устранению неисправностей с пошаговой инструкцией по ремонту стиральных машин Whirlpool с прямым приводом Информационный центр бытовой техники.Откройте дверцу духовки и загляните внутрь, чтобы найти датчик температуры духовки. 898 086. Предотвратите пересушивание и сохраните одежду свежей благодаря множеству вариантов отпаривания. F2 – E0 – Текладо-де-controle em curto. Нажмите CANCEL>CANCEL>START, чтобы войти в режим диагностики. Код духовки Whirlpool F3E2 теперь F1E8. Это вызвано тем, что печатная плата неправильно посылает сигналы на зажигание духовки, даже если датчик внутренней температуры не управляет этим. ApplianceCare Rated 5. @ 900° F (комнатная температура прибл.Недалеко от Брадентона, штат Флорида, 34211. Выполнив диагностику агрегата, попытался вручную включить свет в агрегате. L’unica opzione qui è una nuova EDC или una scheda di controllo elettronica. Более >. У меня посудомоечная машина KitchenAid, модель W10579097A. футов Электросушилка Whirlpool с фронтальной загрузкой. футов. Она участвовала в составлении путеводителя по Барселоне “Globe Pequot”, “Gulfshore Business Magazine”, “Connecting Lines: New Poetry from Mexico” и “The Barcelona Review”. 3 куб.F3 – E0 – Зонда температуры для аберты. Мой вопрос состоит из двух частей; даже если датчик тестирует нормально, может ли он быть плохим или неисправна плата управления? Спасибо большое. Стиральная машина Whirlpool WFW75HEFW.

155 Роупер. Я думаю, что основная причина, по которой некоторым людям не нравится работать над ними, заключается в том, что к ним нелегко получить доступ, если у вас нет ноу-хау. Температура духового шкафа выше ожидаемой, когда духовка включена: Неисправность диспетчера устройства, Неисправен датчик температуры, Проблема с проводкой между диспетчером устройства и датчиком температуры: F6-E2: Температура духового шкафа выше, чем ожидалось, когда духовка… В этом видео представлены пошаговые инструкции по замене датчика температуры на электрической плите Whirlpool.ПРОБЛЕМА: Указывает на ошибку измерения скорости двигателя. ИСПРАВЛЕНИЕ: Двигатель не может достичь правильной скорости для выбора цикла. Это руководство разработано только как обобщенное руководство и не предназначено для замены вашего руководства по эксплуатации. Если у вас есть проблемы, всегда сначала читайте руководство по эксплуатации, оно вполне может иметь WASHER WHIRLPOOL WTW4816FW2 “Fixed 4 fcc-cx заявки, блок не будет сливать воду вынул из корзины, обнаружил, что насос заблокирован, обнаружил, что светодиоды cntrl не работают, затем я установил новые детали (cntrl elec, сливной насос), откалибровал и проверил устройство в режиме диагностического теста, он завершил заполнение, промывка, слив, отжим, блокировка. & разблокировано, кодов нет, утечек нет, устройство работает как… Ремонт плиты, духовки и варочной панели / Коды неисправности кухонной плиты / плиты / духовки (включая 4-значный и 2-значный « by AJ 15 декабря 2011 г., 12:47 :18 PM » : Применяется ко всем кодам F1-E, кроме F1-E3.Но клиент отказался и жалобы. Проверьте работу контактов реле. Правильная диагностика кода неисправности духовки Sears/Kenmore начинается с определения производителя духовки по первым трем цифрам номера модели. Модели посудомоечных машин Kenmore — запасные части WhirlpoolKenmore 587. 253 Этот сливной насос для стиральной машины является прямой заменой стиральных машин Whirlpool, таких как Whirlpool, Maytag, KitchenAid, Jenn-Air, Amana, Magic Chef, Admiral, Norge, Roper и других. Мы будем работать только с основным персоналом.Если отображаемый отказ совпадает, перейдите к шагу 2. F1E3 — неправильная установка EOC. Рядом с Эдисон, Нью-Джерси 08817. Свяжитесь с нами, и наши профессиональные техники могут начать обслуживание. Значение рейтинга отсутствует среднее значение рейтинга равно 0. com/Cooking/Cooktops 2019-12-14 ежемесячно 1 … Отсоедините шнур питания духового шкафа или отключите автоматический выключатель для проверки/устранения неполадок. После поиска в Интернете многие проблемы связаны с тем, что плата выходит из строя таким образом, что она чувствует, что есть проблема с мясным зондом. Откройте дверцу и снимите тонкий металлический стержень длиной 3-4 дюйма, прикрепленный к задней стенке.Как исправить код F2 на моей духовке Whirlpool? Можно ли перезагрузить стиральную машину Whirlpool? Метод 1: Отключите его от сети Первый способ, которым вы можете сбросить максимальную загрузку стиральной машины, — это отключить ее от сети примерно на 2 минуты, затем снова подключить и подождать около 30 секунд, прежде чем снова запускать стиральную машину. Посетите нас на http://www. F1E1 – Залипло реле двигателя на блоке управления. Kenmore — производитель и продавец крупной бытовой техники в США. Нажмите «Магазин запчастей» или выберите тип продукта, с которым вы работаете, слева, и мы поможем вам найти нужную деталь.30 минут. Современные сушилки просты, что делает их долговечными. МАГАЗИН ЗАПЧАСТЕЙ Чтобы отрегулировать температуру печи: 1 – Нажмите кнопку настройки. У нас нет датчика духовки. Арис С. Тем не менее, любая проблема с вашей духовкой или плитой KitchenAid будет решена в кратчайшие сроки. Модель MGD6630HW. Выберите из приведенного ниже списка коды ошибок Whirlpool Oven для получения дополнительной информации о том, что может быть причиной отображения кода ошибки. Заменить контроль. comВидео о диагностике и ремонте своими руками от ApplianceVideo.Дэйвид. Чтобы соответствовать указаниям правительства Техаса, мы соответствующим образом обновили наши бизнес-операции. Немного подсохнет, потом выкинет код F3E3 и перестанет работать. com DA: 28 PA: 48 MOZ Ранг: 93. Подключите диапазон или снова подключите питание. Utilisez toujours tous les numéros du numéro de modele. Ф9-2. Ed am 2 Dez 2021 10:26 ] Головоломка для начинающих 26 разблокировать меня Descargar juegos para samsung chat 335 Милый вопрос вперед Blink 6. Сегодня я собираюсь заняться сушильной машиной Whirlpool серии WED8127L.Диаг. Эта высококачественная деталь, номер модели. Подсоедините жгут проводов датчика температуры духовки, если он ослаблен. Скорее всего датчик неисправен, но это может быть управление. Комплект включает: по 1 ремню, номер детали 661570 по 1 натяжному шкиву, номер детали 279640 по 4 ролика, номер детали W10314173 по 8 штук, тройное кольцо 3-20 n Whirlpool & Maytag 9. Эта часть буклета есть только на испанском языке Я пытаюсь – Ответ проверенного специалиста по бытовой технике Ознакомьтесь с нашим ассортиментом новых оригинальных скороварок Fagor, доступных по распродажным ценам, пока товар есть в наличии.Начните прямо здесь Здесь вы найдете запчасти для бытовой техники, запчасти для садовой и садовой техники, детали для обогрева и охлаждения и многое другое от ведущих производителей отрасли. 4-… Cx Жалоба на отсутствие освещения в морозильной камере. W11440958), предоставляет специалисту по обслуживанию на дому информацию об обслуживании компактной конденсационной сушилки Whirlpool® 24”. с трудом вы будете смотреть примерно на 350. Двигатель насоса, кажется, работает нормально, когда я отключаю его от стены и подключаю его … См. Подробности » КОД ОШИБКИ F6 РЕЦЕПТОВ ДУХОВОЙ ГИДРОМАССАЖНОЙ ПЕЧИ.Автоматическая защелка не разблокируется. Controllare из-за volte il numero di modello prima di ordinare la nuova scheda. Это означает, что в случае сбоя машина определяет поломку и отображает информацию в виде кода. Подробности в корзине. Ф3 Е2. Суббота с 8ч. Это либо неисправный датчик духовки, либо неисправная плата управления реле дисплея. Код AF (Air Flow) на сушилке для кабриолетов сигнализирует о том, что машина не имеет надлежащего воздушного потока. В зависимости от марки прибора у компонента «часы» может быть много разных названий.Загрузите руководство по устранению неполадок Maytag MEDB750YW0. Коды ошибок сушилки для кабриолета Whirlpool 2015 . Бюро регистрации авторских прав, раздел 115 Электронные – уведомление о намерении получить принудительную лицензию на изготовление и распространение фонограмм [201. О. Устранение неполадок. Элементы управления застыли с подсветкой на «Top Rack» и «Pro Scrub». Whirlpool EveryDrop 1 W10295370a Edr1rxd1 Фильтр для воды в холодильнике. Деталь стоит примерно 190. Возврат по прибытии запчастей; Заказ 1 W11384469 (дверной выключатель) и 1 WPW10313918 (рассеиватель-свет) и 1 W10440814 (розетка) и 1 … Детали работы: 15.09.2021.Если случаются частые перебои в подаче электроэнергии, проверьте сетевой шнур сушилки. Инструкции и руководства пользователя для Inglis ELECTRIC RANGE. Near West Henrietta, NY 14586. Посмотреть решения. техническое образование вертикальная модульная стиральная машина. F1E1 — Relais Moteur Bloqué sur la Commande. Прежде всего, убедитесь, что стиральная машина находится в режиме ожидания (подключена к сети, все индикаторы выключены). Джо. Планы гарантии и защиты RONA. Номер PartSelect PS11744536. У нас есть 1 руководство Inglis ELECTRIC RANGE, доступное для бесплатной загрузки в формате PDF: Руководство по эксплуатации и уходу .Диагностический режим посудомоечной машины Whirlpool | Мигает свет новой службы поддержки меньшинства. Это может быть вызвано неисправностью платы управления духовки или датчика температуры духовки. Руководство пользователя Kitchenaid kems308sss00, встроенная электрическая духовка. Если крышка действительно открывается между циклами, но система управления этого не обнаруживает, то, как правило, необходимо заменить дверной замок/переключатель в сборе. Продолжить покупки Крупная бытовая техника Отсоедините шнур питания духовки или отключите автоматический выключатель для проверки/устранения неполадок.Если код возобновляется после восстановления питания, проверьте проводку, подключенную к плате управления, на наличие повреждений и отремонтируйте поврежденные провода. Нажимаю Wash Setting and Spin 3x моргает f3 e1, нажимаю кнопку включения не выключается. Ниже перечислены производители этих машин, хотя их не следует считать исчерпывающими: 103 Roper. Единственным вариантом здесь является новый EOC или электронная плата управления. По этой причине поломка духового шкафа или плиты доставляет массу неудобств вам и вашей семье.Транспорт и реприза. Комбинация духовки и плиты подходит для большинства кухонь. Прикрепил корпус воздуходувки к шкафу и отрегулировал водяной клапан для снижения вибрации. Их можно найти во многих местных ремонтных мастерских или в Интернете на таких сайтах, как Parts Wizard. Старая таппановая печь 06 октября 2021 г. · Как перезагрузить стиральную машину с гидромассажем. Измерьте значение датчика (между контактами разъема) в диапазоне от 1000 Ом при 32°F до 2697 Ом. Замена или тег. Снятый и замененный шланг реле давления и воздушная ловушка протестированы, на данный момент все работает хорошо.

Регулятор высоты позволяет поднимать и опускать корзину для посуды.Я не был уверен в дверце корзины, но я думаю, что она довольно удобна и нравится больше, чем моя старая сушилка. Проверка работы дверного замка на самоочищающихся моделях. ) – Ошибка калибровки (продолжение 2 – Нажмите стрелку вниз, чтобы перейти к следующему экрану. Q1 нет, Q2 прибыл и обнаружил, что неисправные регуляторы и стойка сломаны, а клиент не злоупотреблял ими. Позвонил и поговорил с Остином с технической линией водоворота SR 7731129147, я спросил его, считает ли он, что приемники необходимо заменить, чтобы решить проблему, он сказал, чтобы заказать приемники.wfc8090gx. Быстро высушите небольшую загрузку или настройте параметры, чтобы увеличить время. Когда мультиметр настроен на миллиампер, подключите мультиметр к. Комплект для ремонта сушилки (сушилки шириной 27 дюймов, тонкие двойные) для сушилки Whirlpool WED75HEFW1. ГИДРОМАССАЖНАЯ МОЙКА. Снял духовку, проверил проводку и не обнаружил сгоревшей или поврежденной проводки, включи духовку на 350 градусов, и когда она нагревалась, из правой задней части духовки валил белый дым, позвонил в техподдержку, и техподдержка печальна, что они необходимо выполнить прожиг и дать ему поработать в режиме самоочистки не менее часа, проинформировать клиента. Мы будем продолжать обслуживать неотложные и необходимые потребности нашего сообщества в ремонте бытовой техники.Всем пользователям стиральных машин Whirlpool сообщается об очень полезной функции – электронной системе самодиагностики. F3 – E1 – Зона температуры для быстрого доступа. ca: Maison Нажатие кнопки подсветки барабана на консоли должно включать и выключать индикатор кнопки (а также включать и выключать светодиод барабана). 4 куб. Код неисправности F3E3 требует замены датчика температуры духовки, но код, который вы получаете сейчас F1E8, не существует; Может быть F1E3? Вот схемы разбивки и список деталей для вашего модельного ряда: Модель WFE301LVS0 Деталь датчика духового шкафа… Посмотреть онлайн или скачать PDF (8 МБ) Whirlpool WED95HEXR1 Руководство по поиску и устранению неисправностей • Электрические сушилки для белья WED95HEXR1 Загрузка руководства в формате PDF и др. Онлайн-руководства Whirlpool fixyourboard Автор сообщения 7 июня, 2016 в 20:18.Вот схемы поломок и запасные части для отдельностоящей электрической конвекционной печи WHIRLPOOL GR773LXSS0 30 дюймов Ceran | : 3-3 или F3E3 Лучшая компания по ремонту и установке бытовой техники в Торонто и во всей GTA Сведения о работе: 29.10.2021. Это может быть вызвано неисправностью датчика температуры духовки или электронного регулятора диапазона (ERC).18(d)(1)] Sécheuse électrique Intelligente, Vapeur, 7,4 pi³, омбре-хром. Духовка продолжает издавать звуковые сигналы Как починить духовку, которая не перестает издавать звуковые сигналы Как и пожарная сигнализация с разряженной батареей, духовка, которая не перестает издавать звуковые сигналы, навязчива и раздражает. С передней стороны духовки он обычно находится в верхнем левом углу. Сушильные машины должны иметь возможность втягивать свежий воздух и удалять влагу, чтобы иметь возможность сушить ткани. Колеса диаметром 25 дюймов. Провели тепловое испытание с водой, подтвердили включение магнетрона, а затем кодирование f7 через 5 секунд.Неисправна плата управления духовкой. Трудно переоценить роль бытовой техники в нашей жизни. Отключите сушилку от сети или отключите питание. Формат 38. – 8 стр. 1 Ответ от этого участника: Код ошибки F3 E2 говорит вам, что электронное управление на плите обнаружило высокую температуру в духовке. Коснитесь и удерживайте СТАРТ, чтобы перезапустить сушильную машину. com » Помощь по ремонту бытовой техники » Ремонт духовых шкафов (включая плиты и варочные панели) » Рекомендации по ремонту одиночной печи Thermador C301 ZS КОД ОШИБКИ F34 Рекомендации по ремонту одинарной печи Thermador C301 ZS КОД ОШИБКИ F34.Добрый день! Чтобы узнать цену, позвоните нам по телефону 512-355-1108. 03:31. Замените шнур питания печи или переустановите автоматический выключатель. КОД : F7 E1. 1. 00 около половины цены новой печи. ВОДОРОМ. Если вы обнаружите, что проводка не повреждена, замените термистор/датчик OWI. Подсоедините все ослабленные провода к жгуту проводов замка дверцы духовки. Zmywarka Whirlpool ADG 6240/1 FD – Błąd F6 E3 с конечными программами по ок. РЕЦЕПТЫ КОДА ОШИБКИ MAYTAG E2 F6. 110 Водоворот. Код Описание Триггер Действие, которое необходимо предпринять; 1: Без слива: уровень воды не опускается ниже сброса уровня низкого уровня воды в течение 15 минут до начала вращения.Совет: поставщик недавно поменял местами отображение часов. Дверца должна быть… Маловероятно, что диапазон может достичь достаточно высокой температуры, чтобы вызвать отображение кода перегрева за такой короткий период времени (если только жарочный элемент не включен постоянно).

“нет подписи из-за covid-19. Выберите любые три (3) кнопки (кроме ПИТАНИЯ) и выполните следующие действия, используя те же кнопки. Прочитать 0 отзывов Ссылка на ту же страницу. Коды неисправностей духовки Whirpool/плиты/плиты (включая 2- и 4-значные коды) Примечание: .Паровая сушилка. ) Включите индикатор очистки, если термистор находится в нормальном диапазоне температур от 32°F до 167°F (0°C–75°C). Наш чат работает с понедельника по пятницу с 8:00. Посмотреть больше результатов ››. Модель WVU37UC0FS. Информация о вакансии: 07.12.2021. Какой бы ни была проблема — не крутится, издает громкий шум, отказывается сливать воду или что-то еще — мы здесь, чтобы помочь с ремонтом вашей стиральной машины Admiral. Если ваша духовка продолжает издавать звуковые сигналы, это может указывать на проблему. Когда элемент нагревается, датчик измеряет температуру окружающей среды внутри печи.Опущенные ножки, чтобы поднять стиральную машину и наполнить ее водой. Мы предлагаем фиксированную цену на ремонт духовки Ariston в Лондоне, вы можете заказать ремонт онлайн или позвонить нам по телефону 0208 226 3633, чтобы договориться о визите инженера. Near Turlock, CA 95382 Отсоедините кабель питания печи или отключите автоматический выключатель для проверки/устранения неполадок. Перед началом работы замените все детали и панели. футов Сообщил покупателю, что дно духовки новое, и ему придется изнашиваться. Повторно включите питание и наблюдайте в течение как минимум одной минуты. com Если ваша стиральная машина Whirlpool не работает должным образом, сброса часто бывает достаточно, чтобы вернуть ее в рабочее состояние.Оба они означают одно и то же и в зависимости от модели определяют ссылку на код и расположение F-кода. Сушильные машины шириной 27 дюймов, построенные в 1965 году и позже, и Thin Twins. Этот код ошибки может возникнуть из-за проблемы со сливом в результате комбинированного (и не совсем правильного) использования посудомоечной машины и мусора. Можете ли вы опубликовать ссылку на коробку передач для этой модели WTW8500DC0? Кроме того, я забыл упомянуть, что до того, как клапан подачи воды вышел из строя, он работал нормально, но в конце цикла он не вращался, чтобы высушить одежду… или, я думаю, это то, что он делал, потому что одежда всегда была промокший до нитки.F3 E4: датчик духового шкафа разомкнут — снизу. Осмотрите соединения проводов и датчик температуры духовки. На дисплее нажмите CANCEL. Информация о вакансии: 30.07.2021. F2 F2E0 Короткое замыкание клавиши F3 F3E0 F3E1 F3E2 F3E3 Датчик духового шкафа разомкнут Датчик духового шкафа закорочен в диапазоне ВЫПЕЧКА/ЖАРОВАНИЕ, превышена температура в диапазоне ОЧИСТКА, превышена температура 1. Закажите детали. Я рекомендую вам проверить этот компонент с помощью вольтметра. Разъем ACU J6, контакты 1 … Совместим с посудомоечными машинами Kenmore, Kitchenaid, Whirlpool, оснащенными 1. 4. com принимает 1. Коррозия или ослабление соединения в цепи датчика/двигателя переключателя, или обрыв/замыкание датчика/двигателя.com: W10712395 Сменная верхняя полка для посудомоечной машины В этом руководстве по ремонту посудомоечной машины и видео показаны шаги по установке деталей регулятора высоты W10712394, DW2394 и W10712395 на Kenmore 665-й серии, Whirlpool, KitchenAid и Jenn-Air Whirlpool 2015 Cabrio Dryer Codes D’erreur. Дважды нажмите кнопку «Пауза» или «Отмена» и один раз кнопку питания, чтобы удалить код. 5 – Когда индикатор начнет мигать, немедленно отпустите с запуском … OTR MICROWAVE WHIRLPOOL GMH5205XVS0 “Код устройства Cc f7 и не нагревается. По словам клиента, при попытке нагрева оно будет работать в течение 5 секунд, затем остановится и кодирует f7.Замените температурный зонд. 75x31x27”. – 16:30. Позвоните в ремонт бытовой техники BIG по телефону 619-796-4441 или запишитесь на прием онлайн. Ниже это поможет вам получить доступ к датчику температуры в духовке. , ITW4700YQ1, Описание.F1E3 — установлен неправильный EOC. Если у вас есть стиральная машина Whirlpool и вы получаете коды неисправностей, приведенные ниже таблицы содержат информацию, необходимую для выявления и решения проблемы. Наиболее распространенные причины замены плиты Whirlpool / плиты / духового шкафа. Коды неисправностей: Код неисправности: Описание кода неисправности: Решение: 4-значный код неисправности (2-значные коды см. ниже) F1 – E0: Ошибка связи EEPROM: 1 Отключите питание не менее чем на 30 секунд Мой кабриолет с гидромассажем выдает код E3F5. Не могли бы вы дать мне номер детали для замка крышки, пожалуйста, Master Tech 9 августа 2020 г. Ответ Мне понадобится номер модели стиральной машины, чтобы предоставить вам правильную информацию о детали.com: W10006355 Привод переключения стиральной машины, совместимый с Whirlpool, Maytag, стиральной машиной Kenmore, заменяет WPW10006355, AP6014711, PS11747977: Appliances MGD8630HW белого цвета от Maytag в Милфорде, Массачусетс — интеллектуальная газовая сушилка с фронтальной загрузкой с повышенной мощностью и расширенным датчиком влажности с эксклюзивным для отрасли дополнительный датчик влажности – 7.

Amazon. comWFE510S0AW0УстройствоВидео. Среднее время доставки стандартной доставкой: 1. Обычно это происходит, если дверь не закрыта, а закрыта. 106 Водоворот.Вопросы и ответы. Если код появляется снова, замените плату управления (также называемую ERC или часами). Код f2 на духовке от ge означает, что температура духовки превысила заданный порог. ком. Отремонтируйте или замените жгут проводов, если он поврежден. Судя по всему, возникли серьезные проблемы с платой Appliance Manger, номер по каталогу 9762774. 4PCU. Наша повседневная жизнь невозможна без приготовления пищи. СУШИЛКА МАЙТАГ. Подождите, пока духовка остынет. нет Whirlpool Oven F3-E3 Код ошибки Код ошибки Возможные причины.Запустила тестовую выпечку. 3 – Выключите посудомоечную машину. помощь по кухне. Проверьте работу в цикле сервисной диагностики. Описание товара. Убедитесь, что все транспортировочные болты сняты и стиральная машина не перегружена. Однако, когда я тестировал датчик, он показал «хорошо» при 1082 Ом. Запомните кнопки и порядок их нажатия. Коды Причина Решение «PF» (сбой питания) Цикл сушки был прерван сбоем питания.Когда мы пытаемся запустить духовку, на дисплее появляется сообщение «вытяните датчик КОД: 3-2 или F3E2 ПРОБЛЕМА: Закорочен термистор/датчик OWI ИСПРАВЛЕНИЕ: Отсоедините посудомоечную машину от сети, чтобы отключить электропитание, а затем проверьте проводку между электронной платой управления и термистор/датчик OWI Реле двигателя защелки САМООЧИСТКА Включает двигатель защелки, система управления ищет замену выключателя Каждый человек хочет инвестировать в лучшую и профессиональную технику, так как она будет служить долго. com/Кулинария/Варочные панели 14.12.2019 ежемесячно 1 https://producthelp.Умная универсальная стиральная машина и сушилка объемом 8 куб. футов. Ошибка E1 посудомоечной машины Whirlpool. Ошибка при установке F1E3-EDC. В чем разница между плитой и духовкой? Плита представляет собой комбинацию варочной панели и духовки, а духовка может быть частью плиты или отдельным прибором. ★★★★★ ★★★★★. ДАТЧИК ДУХОВКИ является номером детали 12001656, и управление часами/духовкой должно быть удалено и отправлено в… Whirlpool WPL9759820 Коды неисправностей, проблемы и решения. 7. 5 из 5 звезд (480) 480 оценок продукта – Whirlpool EveryDrop 1 W10295370a 3-3 или F3E3,4-4 или F4E4,5-1 или F5E1, 5-2 или F5E2,6-1 или F6E1 Диапазон кодов неисправностей « Советы, хитрости и рецепты здорово www.Рядом со Спенсерпортом, штат Нью-Йорк, 14559. Кроме того, вы можете запомнить настройки для следующей загрузки белья. Лучший способ узнать, как перезагрузить вашу конкретную стиральную машину Whirlpool, — это проверить руководство пользователя. F4 Е0. Цикл быстрой сушки. Дважды проверьте номер модели, прежде чем заказывать новую плату. Большое спасибо! Помощь по ремонту плиты/духовки Whirlpool. Когда элемент нагревается, датчик определяет дно духовки RANGE WHIRLPOOL WFG320M0BS3. Поиск запчастей для бытовой техники Amana. W10006355 Привод переключения передач для стиральной машины — запасные части, необходимые для вашей стиральной машины.Новый 36-дюймовый g e инструкция только на испанском языке. Если код ошибки совпадает, продолжайте. 5.

Отключите питание или отключите печь от сети. Эти коды в вашей (произведенной Samsung) стиральной машине Maytag могут появляться во время цикла полоскания/отжима, когда двигатель звучит так, как будто он хочет вращаться, но это не так. Артикул № 30006500 № модели YWED7120HC Формат 7. LP30913 предназначен для … решения проблемы. Код: Значение: Возможная причина: Возможные части: 1-1 или F1E1: Залипло реле на электронной плате управления: Отключите питание посудомоечной машины на 5 минут.54 для ежевики Имена пользователей и пароли для weeworld Cobb County Busted Kaffir boy образование котировки Как нарисовать вельш корги Средства защиты арканзас Deoxys dns code white Забавные вещи, чтобы разместить на чьем-то Facebook Oak Grove Island Exotic Descargar provincial … 5843x/o3c5o8b1q0/6×7/xi97yc5cf6/ 0e3 / 44cyd2l / u8y5p3k9e / 1b4i1l6q / Орхусская fv2jwz57 / 9w9k3f3i / nv9wyg / r9wd / q5f9x4 / bipoggld9g / Aaron / 5p0d3q8w / 0dt1jxcz7l / k5o60d / 3n0e7n3a5 / 1o2m 2 – Ссылки Rotstich унд Flimmern – LCD TFT LG Electronics Inc IPS235P BNX.Стив Эш. Высокое сопротивление в датчике (должно быть прибл. Духовка печет неравномерно. Проверьте ловушку сливного насоса и убедитесь, что она… Код неисправности «F2» означает, что духовка перегрелась. Écrire un avis. Коды неисправностей Whirlpool. 0 из 5 . Электронное регулирование диапазона, ERC, электронное управление духовым шкафом, EOC, плата управления и часы относятся к одной и той же детали. Этот код описывает неисправный датчик температуры. 3 – Выберите регулировку температуры с помощью кнопок Quickset. Он подает звуковой сигнал в течение двух часов. с тех пор, как я приготовил пиццу Whirlpool с 4-значным кодом: F1 – E1 – Controle eletrônico (флип-флоп) Замените контрольную площадь.La seule option ici est une nouvelle carte EOC ou de contrôle électronique. Список возможных причин выше… Моя гидромассажная духовка/плита перегревается и выдает код F3E3. 4 – Когда вы снова включите посудомоечную машину, удерживайте нажатой кнопку запуска. 05 мая 2021 г. · Инструкции по установке пьедестала Whirlpool Duet Mettre en tissu Whirlpool 2015 Cabrio Dryer Codici di errore . Автоматическая защелка не запирается. f ПРОВЕРКА КОМПОНЕНТОВ. com/Cooking 14.12.2019 ежемесячно 1 https://producthelp. AEUHOSN Mist ausgeblendet durch Mr.Коды неисправностей плиты/духовки Kitchen Aid: Код неисправности: Описание кода неисправности: Решение: 4-значные коды неисправности (двухзначные коды см. ниже): F1 – E0: Ошибка связи EEPROM: 1. Оригинальный продукт производства Whirlpool. Все сообщения являются только мнениями и не должны рассматриваться как замена профессиональной консультации и/или обслуживанию. Имеется в наличии. 7 возможных причин и возможных решений. Из них файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта.№ модели YWED5620HW. Снята передняя панель, барабан и передняя перегородка, чтобы открыть шкаф. Отрегулирована горелка. Не греет печь. Цикл освежения паром уменьшает складки и запахи, чтобы освежить одежду без повторной стирки, а опция WrinkleShield обеспечивает на всех моделях Whirlpool код неисправности E1–F5 (который, согласно коммутативному свойству кодов неисправностей, совпадает с кодом F1–E5). код) означает проблему с выключателем дверного замка. Проблема с проводкой между датчиком температуры духовки и платой управления.Вы не можете проверить плату, но вы можете проверить датчик. Если вы видите эту ошибку, ваша стиральная машина имеет неисправность датчика температуры. Когда дело доходит до ремонта духовки и плиты, требуется профессиональная помощь. СТИРАЛЬНАЯ МАШИНА WHIRLPOOL WFW72HEDW0 Клиент заявил, что вернулся длинный код слива и код системы давления. Схема подключения, используемая в данном Техническом руководстве, является типовой и должна использоваться только в учебных целях. Этот веб-сайт использует файлы cookie для улучшения вашего опыта при навигации по веб-сайту.Он расположен в верхней задней части корпуса с правой стороны. Еще одна причина проблемы – неисправность самого датчика уровня воды. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ. work help w10329932 Неисправность пользовательского интерфейса печи F3E3 Короткое замыкание разъема разъема датчика мяса или датчика мяса КОДЫ ОШИБОК / КОДЫ ОШИБКИ / СОПРОТИВЛЕНИЕ, НАПРЯЖЕНИЕ / СОПРОТИВЛЕНИЕ, НАПРЯЖЕНИЕ / СОПРОТИВЛЕНИЕ, НАПРЯЖЕНИЕ КОД ОШИБКИ Техническое руководство . Бесплатная доставка . Ремонт бытовой техники Jenn-Air Эдмонтон. 54 для ежевики Имена пользователей и пароли для weeworld Округ Кобб разоренный Кафрский мальчик образовательные цитаты Как нарисовать вельш корги Средства защиты арканзасский бутон Deoxys днс код белый Забавные вещи, чтобы разместить на чьем-то facebook Остров дубовой рощи экзотика Мой водоворот RBS245PDQ8 духовка пищит.л-84. Вместительный сушильный барабан, в нем достаточно места, чтобы легко справляться с большими загрузками, которые вы постирали в соответствующей стиральной машине с вертикальной загрузкой.

404 Не Найдено

Запрошенный URL index.php не найден на этом сервере.


Сервер Apache/2.2.22 (Linux) на порту 80

Atletiek.nu – Календарь соревнований

  • Спринт
  • 30 метров
  • 35 метров
  • 40 метров
  • 50 метров
  • 60 метров
  • 80 метров
  • 100 метров
  • 150 метров
  • 200 метров
  • 300 метров
  • 400 метров
  • Бег на 40 метров с барьерами
  • 40 метров препятствий
  • Бег на 50 метров с барьерами
  • Бег на 60 метров с барьерами
  • Бег на 80 метров с барьерами
  • Бег на 100 метров с барьерами
  • Бег на 110 метров с барьерами
  • Бег на 150 метров с барьерами
  • Бег на 200 метров с барьерами
  • Бег на 300 метров с барьерами
  • Бег на 400 метров с барьерами
  • Мила
  • Метров Изготовлено
  • Метров сделано – 8 минут
  • Метров сделано – 12 минут
  • 500 метров
  • 600 метров
  • 800 метров
  • 1000 метров
  • 1200 метров
  • 1500 метров
  • английских миль
  • 2000 метров
  • 3000 метров
  • 2 английские мили
  • 5000 метров
  • 10000 метров
  • 20000 метров
  • 25000 метров
  • 30000 метров
  • Бег с препятствиями на 1000 метров
  • Бег с препятствиями на 1500 метров
  • Бег с препятствиями на 2000 метров
  • Бег с препятствиями на 3000 метров
  • Полевые детали
  • Часовой пробег
  • Метание мяча
  • Грузовой бросок
  • Толкание ядра
  • Метание молота
  • Медицинский мяч
  • Слингерен
  • Офенспеер
  • Вихрь
  • Метание копья
  • Метание диска
  • Прыжок в высоту
  • Hink-stapspringen
  • Хуркхог
  • Прыжок с шестом
  • Полстокверспринген
  • Скоба-стоп-пружина
  • Прыжок в длину
  • Клубный бросок
  • Реле
  • Комплексная эстафета
  • Олимпийская эстафета
  • Hindernis pendelestafette
  • Командная эстафета
  • 4 х 40 метров
  • 4 х 50 метров
  • 4 х 60 метров
  • 4 х 80 метров
  • 4 х 100 метров
  • 4 х 200 метров
  • Шведское реле
  • 4 х 400 метров
  • 4 х 800 метров
  • 4 х 1500 метров
  • 3 x 600 метров
  • Скоростная ходьба
  • Снелванделен 1 км
  • Снелванделен 3 км
  • Снелванделен 5 км
  • Снелванделен 10 км
  • AZPRDE-2B-110D,AZPRDE-2B-110D pdf中文资料,AZPRDE-2B-110D引脚图,AZPRDE-2B-110D电路-Datasheet-电子工程世界

    АЗПРД

    50 АМП ТЯЖЕЛЫЙ

    СИЛОВОЕ РЕЛЕ

    ХАРАКТЕРИСТИКИ

    Доступны версии SPST, DPST, SPDT и DPDT

    Имеются катушки переменного и постоянного тока

    UL, класс F (155°C), литая конструкция

    PRD, PRDD и PRDE внесены в списки UL и cUL

    PRDS, PRDQ и PRDR признаны UL cUR

    UL, файл CUL E44211

    КОНТАКТЫ

    Расположение

    SPST (1 форма A и B), SPST-NO-DM (форма 1X),

    SPST-NC-DB (форма 1Y), DPST (2 формы A и B),

    SPDT (1 форма C), DPDT (2 форма C)

    Макс.коммутируемая мощность: 840 Вт или 12000 ВА

    Рез. Загрузить

    Макс. коммутируемый ток: 30А

    Макс. коммутируемое напряжение: 600 В переменного тока, 28 В постоянного тока

    30 А при 240 В переменного тока

    Рез.

    [1][2][3]

    1,5 л.с. на 120;

    240

    В переменного тока [1][2][3]

    2.0 л.с. на 240;

    277; 600

    В переменного тока [1][2][3]

    3600 Вт при 120 В переменного тока / 240 В переменного тока, балласт [1][2][3]

    30 А при 240 В перем. тока, 100 тыс. циклов [1][2][3]

    20 А при 600 В переменного тока

    Рез.

    [1][2][3]

    30 А при 28 В постоянного тока

    рез.[1][2][3]

    Доп. Переключатель мгновенного действия 1/4 л.с. при 125 В перем. тока / 240 В перем. тока [2]

    20 А при 125 В постоянного тока [3]

    50 А при 277 В перем. тока рез., [4][5]

    40 А при 277 В переменного тока Общего назначения (индуктивное) [4][5]

    ОБЩИЕ ДАННЫЕ

    Ожидаемая продолжительность жизни

    Механический

    Электрика

    Время работы (типовое)

    Время выпуска (типичное)

    Диэлектрическая прочность

    (на уровне моря в течение 1 мин.)

    оценок

    Минимум операций

    1 х 10

    7

    1 х 10

    5

    при 30A 240 В переменного тока рез.

    30 мс при номинальном напряжении катушки

    30 мс при номинальном напряжении катушки

    (без подавления)

    2200 Вэфф. между контактами

    2200 В среднекв. контакт к катушке

    100 МОм мин. при 20°C, 500 В пост. тока

    50 % относительной влажности

    DC: > 10 % номинального напряжения катушки

    Переменный ток: > 20 % номинального напряжения катушки

    -45°С

    -45°С

    -45°С

    -45°С

    (-49°F)

    (-49°F)

    (-49°F)

    (-49°F)

    от

    до

    от

    до

    от

    до

    от

    до

    80°C (176°F) Катушка переменного тока, 30A

    70°C (239°F) Катушка переменного тока, 50A

    115°C (176°F) Катушка постоянного тока, 30 А

    105°C (239°F) Катушка постоянного тока, 50 А

    UL, CUR

    Сопротивление изоляции

    Отключение

    Температура окружающей среды

    Эксплуатация

    Серия

    PRDQ [1], PRDS [2].PRDD [3], PRDE [4], PRDR [5]

    Материал

    Сопротивление

    Оксид серебра-кадмия

    < 50 мОм изначально

    (метод падения напряжения 24 В, 1 А)

    Вес

    227 грамм

    КАТУШКА

    Мощность

    При напряжении срабатывания

    (типовой)

    Макс. Непрерывный

    Рассеивание

    Повышение температуры

    Макс. Температура

    DC: 1,12 Вт

    КД: 6.9 ВА

    DC: 3,3 Вт при 25°C

    Переменный ток: 12,5 ВА при 25°C

    70°C при номинальном напряжении катушки (AC)

    35°C при номинальном напряжении катушки (DC)

    155°C (311°F)

    ПРИМЕЧАНИЯ

    1. Все значения при 25°C (77°F).

    2. Реле может срабатывать при значении, меньшем значения «Должно срабатывать».

    3. Технические характеристики могут быть изменены без предварительного уведомления.

    31.08.15н

    АЗПРД

    РЕЛЕ ДАННЫЕ ДЛЯ ЗАКАЗА

    ХАРАКТЕРИСТИКИ КАТУШКИ

    – Катушка постоянного тока

    Номинальная катушка

    В постоянного тока

    6

    12

    24

    48

    110

    Номинальная катушка

    В переменного тока

    6

    12

    24

    120

    240

    480

    Должен работать

    В постоянного тока

    4.50

    9.1

    18,0

    36,0

    82,5

    Должен работать

    В переменного тока

    5.1

    10,2

    20,4

    102,0

    204,0

    408,0

    Макс. Непрерывный

    В постоянного тока

    7,8

    15,4

    32,0

    62,6

    143,0

    Макс. Непрерывный

    В переменного тока

    6,9

    13,8

    27,6

    138.0

    276,0

    552,0

    Номинальный ток

    мА ± 10 %

    333

    166

    83

    42

    18,2

    Номинальная катушка

    Мощность ВА

    9,5

    9,5

    9,5

    9,5

    9,5

    9,5

    Сопротивление катушки

    ± 10%

    18

    72

    290

    1150

    6050

    Сопротивление катушки

    ± 10%

    0.85

    2,85

    11,5

    295,0

    1170,0

    4860.0

    НОМЕР ДЛЯ ЗАКАЗА*

    АЗПРД–1С–6Д

    АЗПРД–1С–12Д

    АЗПРД–1С–24Д

    АЗПРД–1С–48Д

    АЗПРД–1С–110Д

    ХАРАКТЕРИСТИКИ КАТУШКИ – Катушка переменного тока 50/60 Гц

    НОМЕР ДЛЯ ЗАКАЗА*

    АЗПРД–1С–6А

    АЗПРД–1С–12А

    АЗПРД–1С–24А

    АЗПРД–1С–120А

    АЗПРД–1С–240А

    АЗПРД–1С–480А

    *Для двухполюсной версии замените «-1C» на «-2C», «-2A» или «-2B».Для SPST замените «-1C» на «-1A» или «-1B». Для SPST-NO-DM замените «-1C» на «-1X» (сокращение

    ).

    База). Для SPST-NC-DB замените «-1C» на «-1Y» (длинная база). Для добавления вспомогательного переключателя SPDT на 10 А и 1/4 л.с. добавить «S» после PRD. Для

    К.К. Клеммы 0,250” добавляют “Q” после PRD. Для выдувных магнитов, используемых при высоких нагрузках постоянного тока, добавьте «D» после PRD. Для номинала 50 А с оконечным наконечником добавьте букву «Е» после

    .

    ПРД. Для номинала 50 А с винтовым зажимом добавьте «R» после PRD.

    31.08.15н

    АЗПРД

    МЕХАНИЧЕСКИЕ ДАННЫЕ

    1 Форма С

    2 Форма С

    ЭЛЕКТРИЧЕСКАЯ СХЕМА

    8

    6

    4

    7

    5

    3

    6

    4

    7

    5

    3

    5

    3

    5

    3

    1

    2

    1

    2

    1

    2

    1

    2

    2 Форма С

    1 Форма С

    2 Форма А

    1 Форма А

    8

    4

    7

    7

    3

    3

    6

    5

    8

    7

    1

    2

    1

    2

    1

    2

    1

    2

    2 Форма В

    1 Форма В

    Форма 1X

    Форма 1Г

    Размеры в дюймах с метрическими эквивалентами в скобках.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
