Реле времени ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 описание, назначение, принцип работы, технические характеристики

Реле времени ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 Реле времени ВЛ-64…ВЛ-69 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия
Условия эксплуатации:
Диапазон рабочих температур от минус 40 до плюс 55°С;
Верхнее значение относительной влажности окружающего воздуха:
– для исполнения УХЛ4 – 80% при температуре 25°С;

– для исполнения О4 – 98% при температуре 35°С;
Высота над уровнем моря – не более 2000м;
Окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы.

Схемы реле выполнены на полупроводниковых элементах с применением микросхем и содержат генератор импульсов высокой частоты, счетчик с переключаемым коэффициентом пересчета, узел установки исходного состояния, усилитель с релейным выходом и блок питания.
Блок питания служит для уменьшения входного напряжения до величины, необходимой для работы схемы. Генератор обеспечивает получение прямоугольных импульсов стабильной частоты и выполнен на трех инверторах с времязадающей RC-цепью.
Регулировка выдержек времени в реле ВЛ-64 производятся плавно путем изменения частоты генераторов с помощью переменных резисторов времязадающей цепи. Необходимые диапазоны выдержек времени выбираются путем изменения коэффициента пересчета импульсов на заводе-изготовителе.

В реле ВЛ-66, ВЛ-67, ВЛ-69 выдержку времени устанавливают с помощью двух, а в реле ВЛ-68 – с помощью трех переключателей, которыми изменяется коэффициент

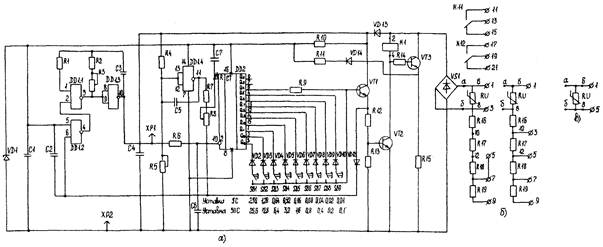

пересчета импульсов. Схемы подключения реле приведены на рисунках 3 – 8.
Напряжение питания 24 и 110 В подается на клеммы 1-2, а напряжение 220 В – на клеммы 2-7 через гасящие резисторы.
Принцип действия реле можно уяснить по функциональным диаграммам, представленные ниже.
В реле ВЛ-64, ВЛ-66, ВЛ-68, ВЛ-69 выходной сигнал появляется через заданное время после подачи напряжения питания (функция «А»), т.е выходное реле срабатывает через установленную выдержку времени.
В реле ВЛ-67 выходной сигнал появляется одновременно с подачей напряжения питания и исчезает через установленное время (функция «Б»).
Реле ВЛ-65 производит циклическое включение и отключение нагрузки через заданное время (функция «Г»). При подключении питания формируется выдержка «паузы», затем после истечения первого интервала времени и переключения выходных контактов идет формирование выдержки «импульса».
Длительности «импульса» и «паузы» регулируются плавно, независимо друг от друга, в пределах установленного диапазона.



Технические характеристики реле времени ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69
 Тип реле ВЛ-64 ВЛ-66 ВЛ-67 ВЛ-68 ВЛ-69
 Диапазоны выдержек времени, с, мин, ч 0. 1…1.0,
0.3…3.0,
1.0…10.0,
3.0…30.0		 0.1…9.9,
1…99		 0.1…9.9,
1…99		 0.1…99.9,
1…999		 0.1…9.9,
1…99 с
 Напряжение питания, В постоянный ток 24, 27, 110, 220 24, 27, 110, 220
переменный ток 110, 220, 230, 240
Диаграммы работы
+ + – + +
– – + – –
Потребляемая мощность, В.А 4.5
Мин.коммутируемый ток, А 0.01
Время повторной готовности, с 0.
3		 0.1
Время возврата, с, не более 0.2 0.07
Длительно допустимый ток, А 4
Потребляемая мощность 4,5 Вт
Степень защиты реле по корпусу
по клеммам		 IP40
IP10
Диапазон рабочих температур от минус 40 до плюс 40 °С
для исполнений У3, УХЛ
от минус 10 до плюс 45 °С;
для исполнений Т2, Т3
Температура хранения -60 … +50°С
Габаритные размеры 44х72х92мм

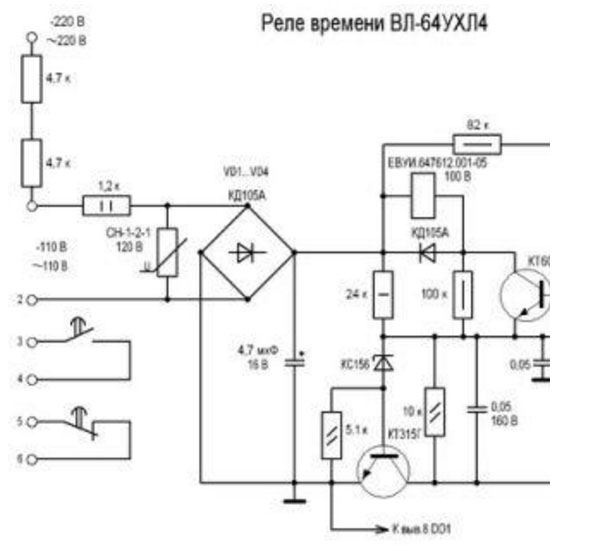

Схема подключения времени ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 Схема реле времени ВЛ-64
ДС24, 27В АС110В АС220В
Подробное описание реле времени ВЛ-64 . …ВЛ-69
