Как собрать влагоотделитель для компрессора своими руками

Компрессорное оборудование бывает разного типа. Одни подают чистый воздух, а другие — загрязнённый. Эта классификация разделяет оборудование по типу масляного снабжения. Принято считать, что агрегаты, работающие без заправки маслом, способны обеспечить минимальный уровень очищенного потока.

Это не является недостатком или недоработкой конструкции. Компрессор такого типа нашёл своё широкое применение в различных рабочих процессах, которые не требуют качественной предварительной подготовки воздушной массы. Модели без масляной ёмкости оснащаются фильтрационной системой. Для этого используют влагоотделитель для компресса, который способствует разделению масляных компонентов и поступающего воздушного потока.

Чем чревато попадание посторонних включений в рабочий орган компрессора?

  1. Смешение влаги и остатков масла приводит к получению эмульсии, способной создавать засоров каналах компрессора, по которым подается воздух. Эмульсия по своему составу, по определению не может соответствовать нормативам, принятым для ее использования в промышленности и пр.
  2. При воздействии низких температур вода, попавшая в каналы подачи воздуха, замерзает, а это приводит к их закупорке или повреждению.
  3. В каналах подачи воздуха начинает образовываться ржавчина, которая рано или поздно приводит к перекрытию воздуха.
  4. Попадание влаги в пневматический инструмент приводит к коррозии деталей и выхода инструмента из строя.
  5. Наличие влаги в подаваемом воздухе делает невозможным созданием качественного покрытия поверхности.


ТОП-3

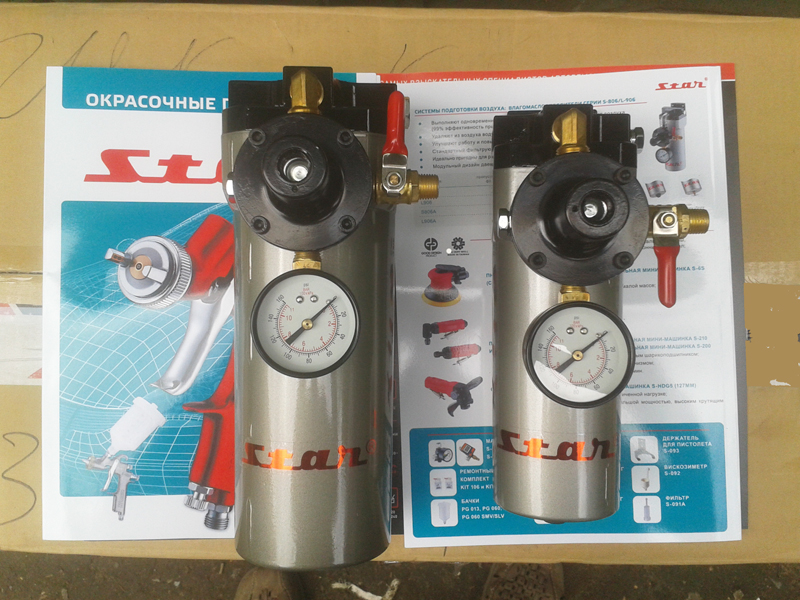

Приобрести хороший и надежный влагомаслоотделитель можно как в специализированном магазине, так и на Интернет-ресурсах, например, на Aliexpress. В нижеприведенном ТОПе представлены лучшие модели, собранные по отзывам покупателей и обзорам экспертов.

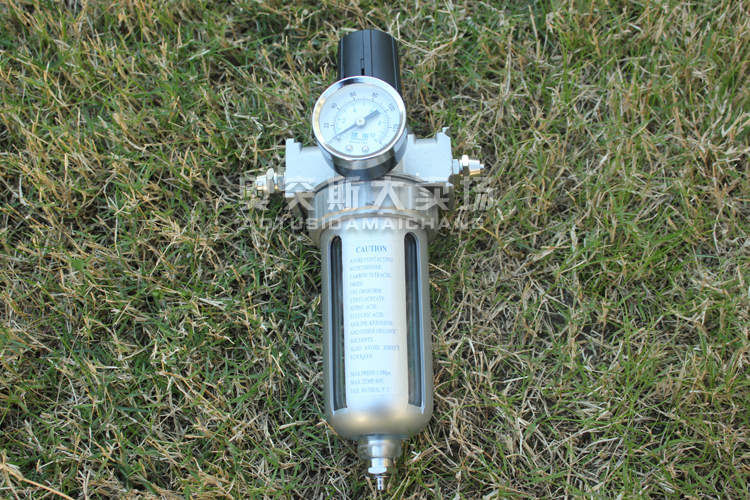

Wester 816-002

Это устройство для очистки воздуха от примесей, масла и воды, а также для регулировки давления и поддержания выбранного уровня. С ним в комплекте поставляются: влагомаслоотделитель, редуктор с манометром и лубрикатор. Внутренний диаметр входного и выходного отверстий – 1/4, рабочее давление – 10 атмосфер. Прибор предназначен для краскопультов или иного пневматического инструмента.

Wester 816-002 на Яндекс Маркете

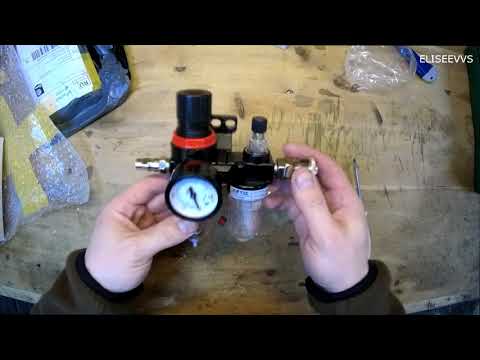

Блок подготовки воздуха 1/2 4500 л/мин

В комплект данного блока подготовки сжатого воздуха входит влагомаслоотделитель, регулятор давления и лубрикатор. Устройство позволяет очистить, осушить, смазать маслом воздух и отрегулировать его давление перед тем, как подать в пневматический инструмент после компрессора. Его характеристики:

  • алюминиевый корпус, вес – 980 г;
  • внутренняя резьба отверстия для входа и выхода воздуха – ½;
  • пропускная способность – до 4500 литров жидкости в минуту;
  • рабочий температурный диапазон — от пяти до шестидесяти градусов;
  • слив жидкости — автоматический за счет установленного клапана;
  • интенсивность подачи масла – регулируется;
  • объем корпуса – 40 мл;
  • объем корпуса лубрикатора – 75 мл.

Блок подготовки воздуха 1/2 4500 л/мин на Яндекс Маркете

Licota PAP-C207B

Это трехуровневый фильтр-маслоотделитель тонкой очистки с внутренней резьбой 3/8. В устройстве установлены три разных фильтра, степень очистки которых составляет 5, 0,3 и 0,01 микрон, благодаря чему воздушный поток очищается от жидкостей на 99,9%. Его преимущества:

  • в центральном модуле установлена шкала-индикатор, окрашивающаяся в красный цвет, когда необходимо заменить фильтрующий элемент;
  • гранулы, входящие в состав третьего модуля, окрашиваются в розовый цвет, если требуется их замена;
  • конденсат сливается автоматически за счет специального клапана;

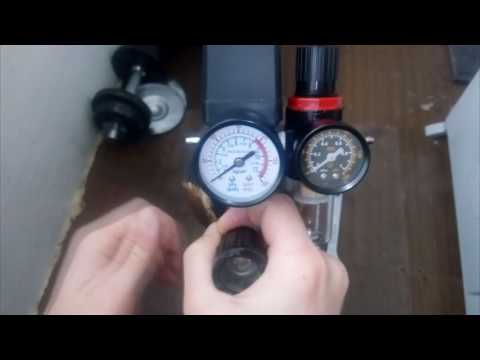

  • конструкция идет в комплекте с регулятором давления и манометром;
  • устройство способно пропустить до трех тысяч литров воды в минуту, его емкость – 80 см2;
  • максимально допустимое давление – 17,5 кг на один см2.

Licota PAP-C207B на Яндекс Маркете



Сфера использования влагоотделителей

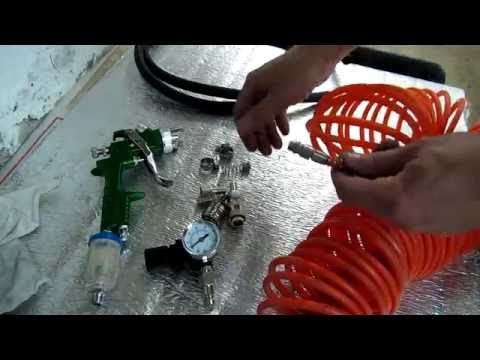

В принципе, такие устройства применяют практически везде, где применяют сжатый воздух, вырабатываемый компрессором – в окрасочных цехах, при очистке рабочих мест. Их устанавливают и в централизованных сетях подачи воздуха, например, в штамповочных или ковочных цехах. С его помощью выполняют очистку оборудования, установленного в котельных, сантехники его используют для продувки канализационных систем.

Без сжатого воздуха невозможна работа подразделений, в которых применяют пневматический инструмент.

Большая часть оборудования, используемая при выпуске лекарств, работает исключительно с использованием воздуха.

Автоматические сварочные линии, применяемые в кузовной сборке автомобилей, работают от пневматического привода и использование неочищенного потока воздуха рано или приведет к ее выходу из строя. А это повлечет за собой дорогостоящие ремонтные работы и серьезное снижения срока эксплуатации дорогостоящего технологического оборудования.

Мини осушитель воздуха для квартиры: особенности модельного ряда

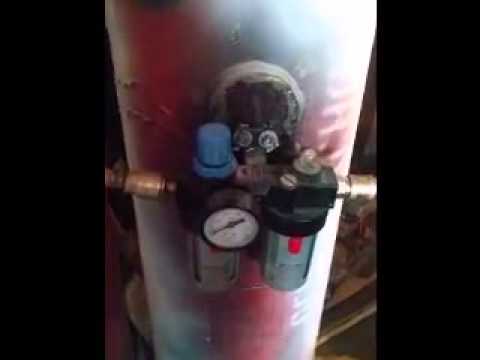

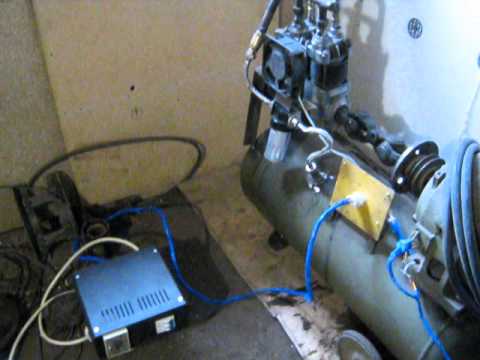

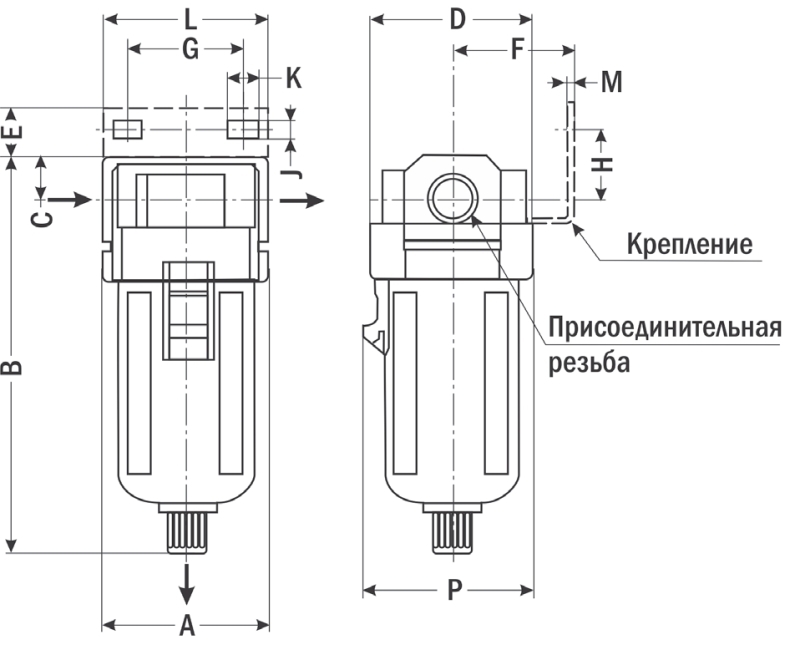

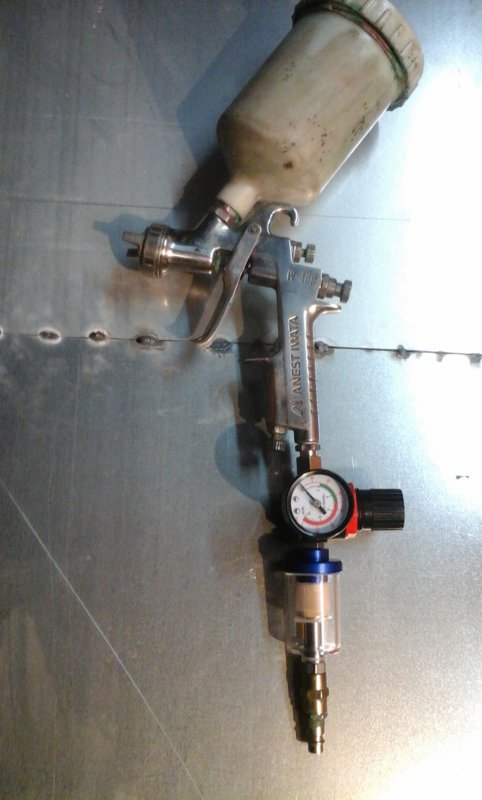

Как правильно установить влагоотделитель на компрессор

Компрессорный влагоотделитель представляет собой систему фильтрации, предназначенную для подготовки воздуха перед его попаданием в систему. Он необходим при эксплуатации техники в местах с сильной влажностью, повреждающей компоненты оборудования, приводя к его выходу из строя. Вы можете самостоятельно изготовить влагоотделитель или же приобрести его в магазине. В этой статье будет описан принцип работы устройства и правила его выбора.

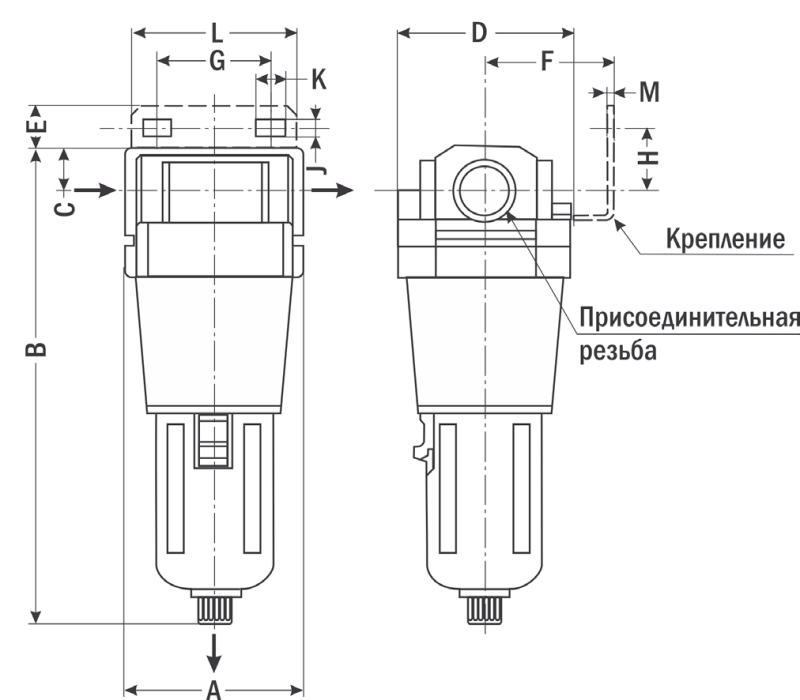

Как работает влагоотделитель

Существует несколько видов влагоотделителей, работающих по разным схемам. При классическом строении устройства, оно функционирует так:

  • Воздух попадает в систему из помещения, в котором установлено оборудование. Сначала он подается в камеру, изолированную от окружающей среды. Фильтр может обладать как небольшими, так и крупными размерами;
  • Внутри камеры воздух приводится в движение под действием вращающихся лопастей. В соответствии с законами физики на них скапливается конденсат. Прежде вода пребывала в газообразном состоянии в составе воздуха. Так осуществляется предварительная очистка газа;

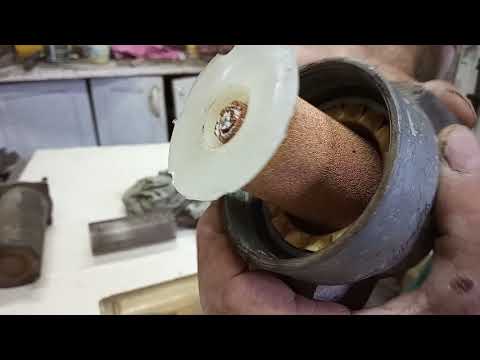

  • Центробежная сила переносит газ в следующую камеру. Здесь расположен пористый фильтр, задерживающий мельчайшие частицы. Также он отделяет от воздуха всю влагу, сохранившуюся в потоке. Недостатком является влияние периодической замены фильтра из-за засоров.

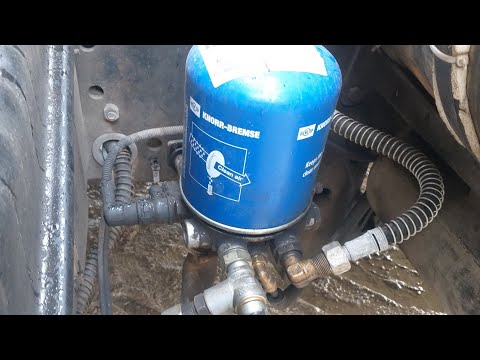

Разновидности влагоотделителей

Перед покупкой влагоотделителя определитесь с видом устройства. Также вы должны убедиться в том, что оно будет совместимо с используемым компрессором. Эти сведения находятся в технических документах. Зачастую дополнительного оборудование устанавливается как перед ресивером, так и после него. Убедитесь в том, что пропускная способность выбранной системы соответствует параметрам станции. После установки проверьте герметичность и надежность соединений. Существует три вида влагоотделителей:

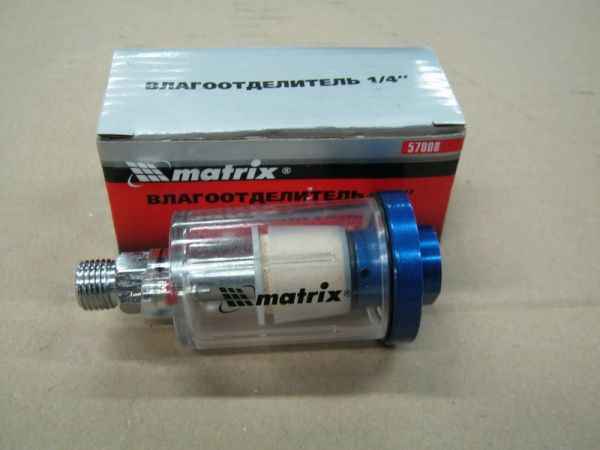

  • Циклонные;
  • С использованием силикагеля;
  • Холодильные.

В первом случае используется принцип, описанный в пункте с работой влагоотделителя. После отделения конденсата он попадает в специальную камеру, из которой он больше не сможет оказаться в системе. При этом рабочий должен будет периодически открывать сливной клапан для ее очистки от жидкости.

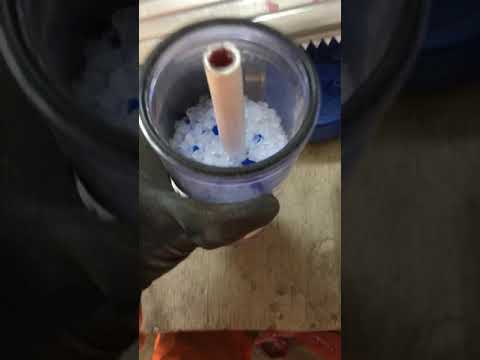

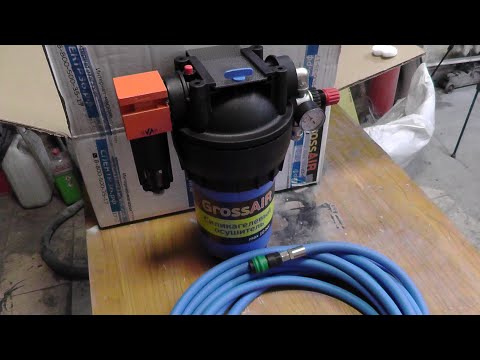

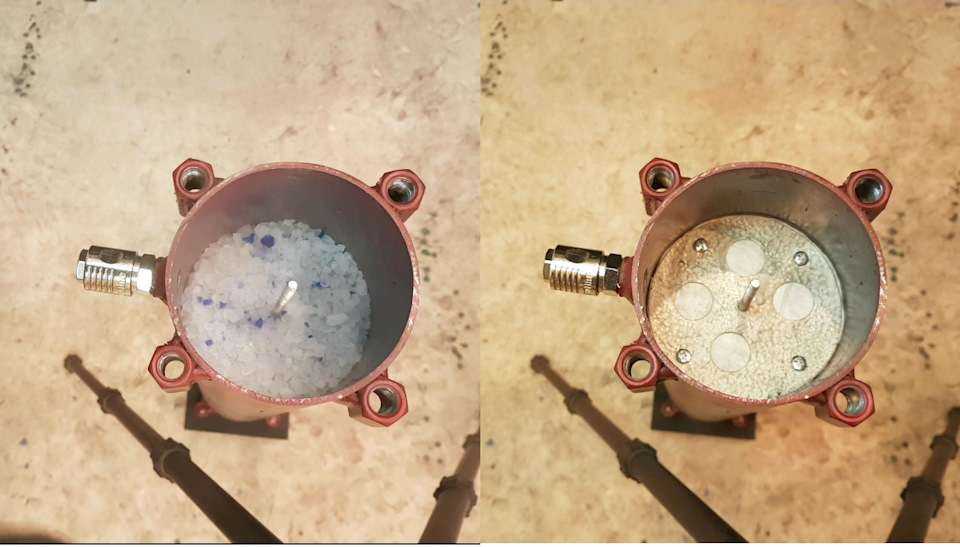

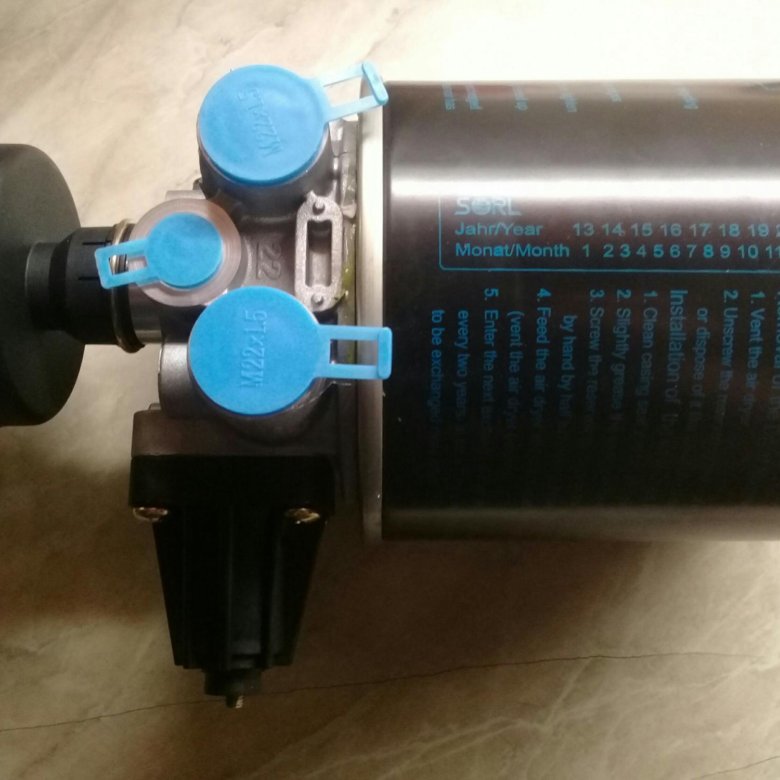

Влагоотделители, использующие силикагель, предназначены для поглощения влаги из воздуха при помощи этого вещества. Учтите, что этот вариант совместим далеко не с каждым компрессором. После монтажа устройства, в него засыпается гель. Максимальная эффективность обеспечивается, если поток проходит через вещество.

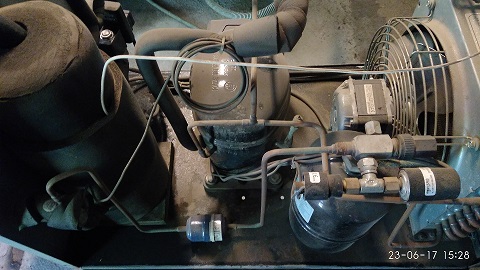

Холодильные влагоотделители работают также, как и стандартный холодильник. Воздушный поток под давлением проходит через систему, что делает газ сухим и нейтрализует конденсат. Они выделяются высокой эффективностью и повышенной ценой.

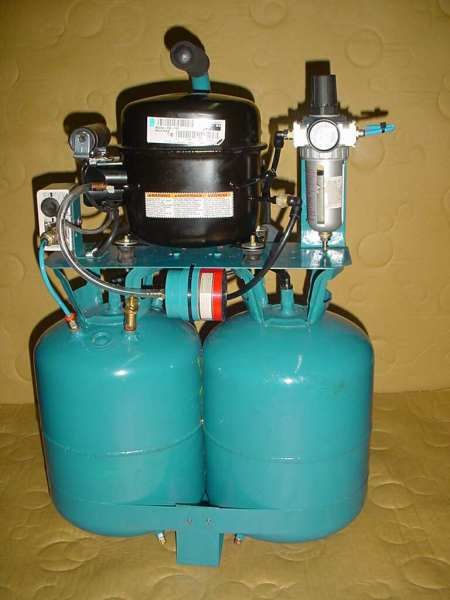

Приобрести влагоотделитель или сделать его самостоятельно?

Если вы стоите перед таким выбором, то вам нужно понять, насколько важна полноценная очистка воздушного потока. Современные системы фильтрации, находящиеся в розничной продаже, не пропускают к компрессору любые частицы, размер которых превышает пять микрометров. Более того, существуют влагоотделители, задерживающие элементы, диаметром до 0,1 микрон, однако их стоимость является чрезвычайно высокой.

Если ваше оборудование не восприимчиво к качеству воздуха, то у вас не будет надобности в полноценной очистке потока. В результате вы сможете сэкономить на приобретении системы фильтрации, соорудив собственный влагоотделитель. Он не будет отличаться высокой эффективностью, однако будет нуждаться в куда меньших расходах на покупку и дальнейшее обслуживание.

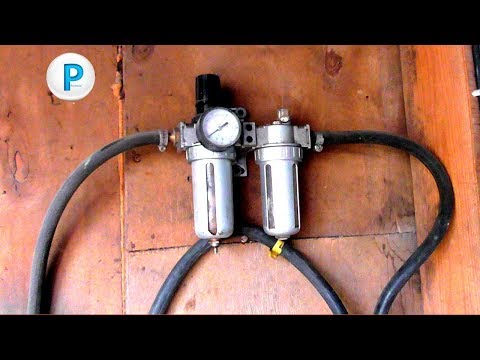

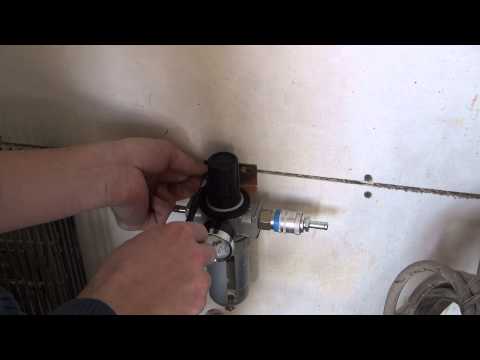

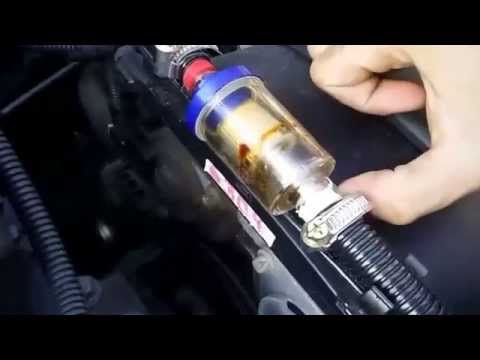

Как установить влагоотделитель

Далее мы предоставим вам несколько рекомендаций. Они используются при монтаже влагоотделителей каждого из перечисленных типов. В этом случае может применяться любой компрессор, однако есть вероятность столкновения с некоторыми неожиданными нюансами. Перечень правил выглядит так:

  • Лучше всего размещать компрессор таким образом, чтобы поступающий воздух был холодным. К примеру, забор потока с улицы в зимний период позволяет уменьшить его влажность в несколько раз;
  • Регулярно проверяйте, чтобы воздух в ресивере был под наибольшим давлением;
  • Обеспечьте компрессорное оборудование полноценной вентиляцией;
  • При использовании мобильного компрессора перенесите станцию на улицу до ее включения.
    Таким образом вы добьетесь охлаждения корпуса;

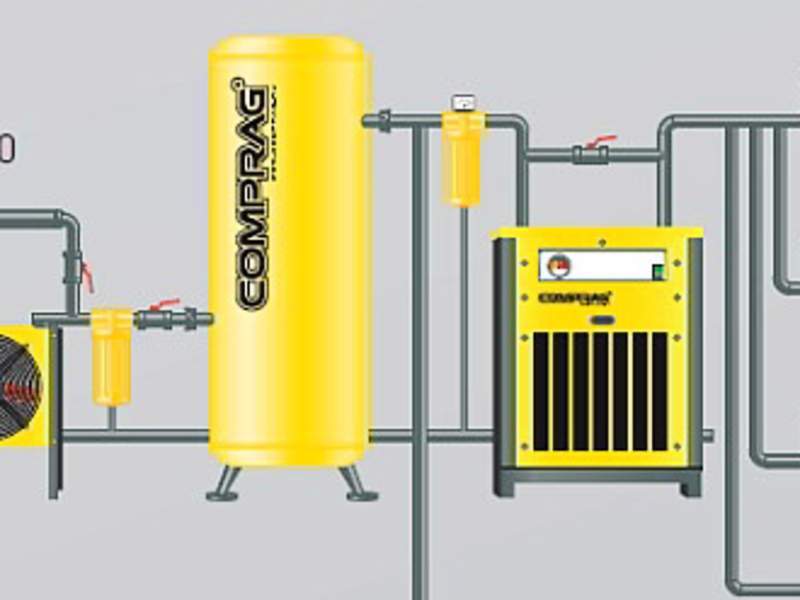

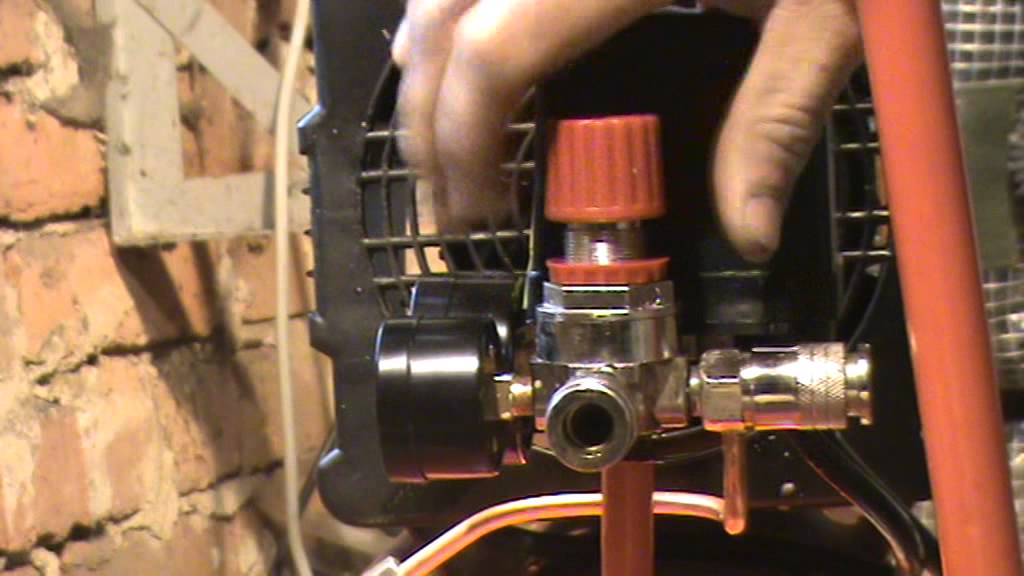

  • Наилучшим местом для размещения влагоотделителя станет участок с максимальным давлением и минимальной температурой потока;
  • Попробуйте последовательно подключить дополнительный узел, разместив его снаружи. В результате вы обеспечите понижение температуры системы;
  • Регулярно проводите техобслуживание оборудованию, чтобы своевременно заменять вышедшие из строя компоненты.

Если вы не уверены в том, что сможете правильно осуществить установку влагоотделителя, то передайте проведение этой процедуры специалистам. В результате вы избежите неудобств, вызванных неверным выбором или монтажом устройства.

Важные моменты

Вне зависимости от того, берете ли вы влагоотделитель в магазине, или создаете его самостоятельно, вам нужно учесть следующие важные моменты:

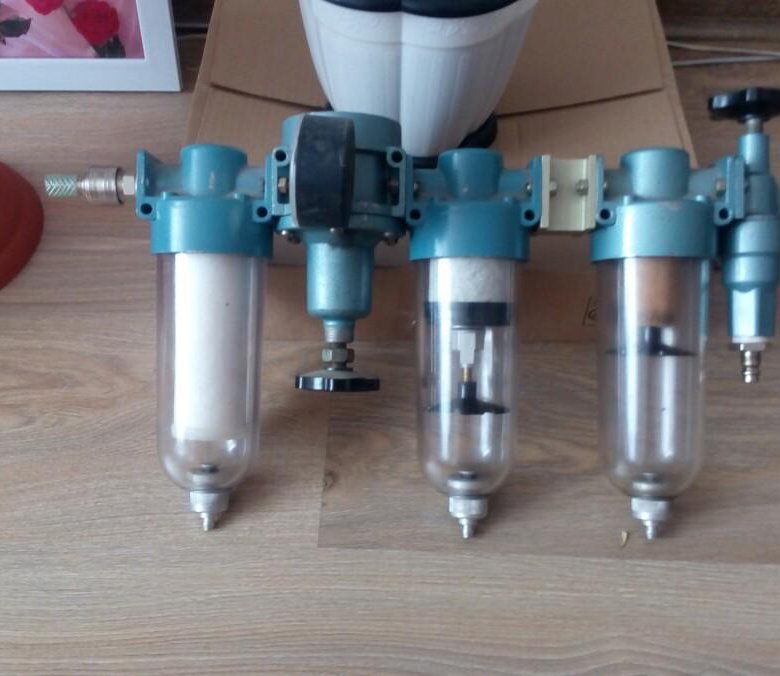

  • Огромную роль в эффективности системы играет количество стадий фильтрации.
    В стандартном устройстве их два — во время первого осуществляется предварительная очистка, а второй позволяет окончательно отсечь от потока влагу и мелкие частицы. При наличии только одной ступени вы увеличиваете присутствие инородных предметов в воздухе и подвергаете влагоотделитель более частым засорам;
  • Обратите внимание на пропускную способность устройства. Чересчур низкий уровень этого показателя приведет к скорейшей поломке системы из-за слишком высокой нагрузки;
  • Глубина очистки служит способом определения уровня фильтрации, которого можно достичь благодаря вашему влагоотделителю. Она измеряется в микронах и означает, что любая частица, обладающая меньшими размерами, без труда пройдет сквозь фильтр и окажется в компрессоре.

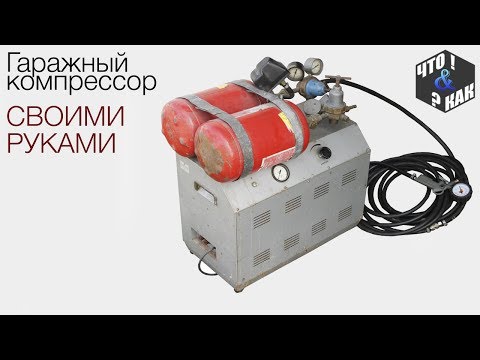

Порядок самостоятельного изготовления влагоотделителя

Существует несколько основных способов изготовления влагоотделителя своими руками. Мы расскажем вам о самом простом и распространенном методе.

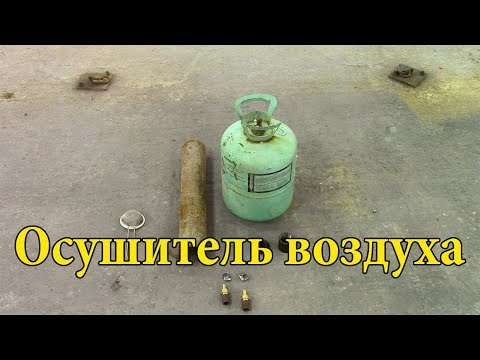

Для его реализации вам потребуются следующие материалы:

  • Труба, длиной около 0,7 метра с сечением 10 сантиметров;
  • Металлический лист, толщиной в 3 миллиметра;
  • Нерабочий огнетушитель;
  • Крепежные изделия.

После подготовки всех предметов, перечисленных выше, вы можете приступить к изготовлению системы фильтрации. Порядок действий выглядит так:

  • Отрежьте от трубы кусок, длиной от 50 до 60 сантиметров. Следите за тем, чтобы его края были равными;
  • Одна из сторон трубы будет верхней частью устройства. Сделайте на ней отверстие с размерами 5 на 10 сантиметров. Впоследствии оно будет закрыто сеткой аналогичных габаритов;
  • Повторите предыдущее действие с другой стороны трубы и закройте выемки сеткой. Для закрепления желательно использовать сварку;

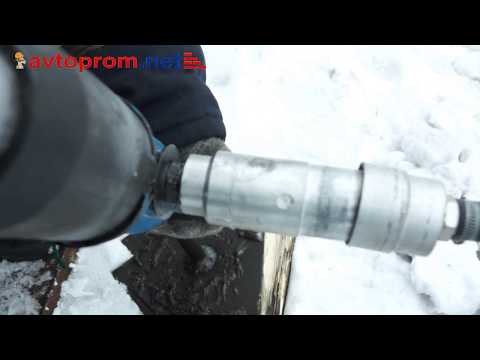

  • Оставшуюся часть трубы поперечно разрежьте при помощи болгарки;
  • Эти элементы накрепко привариваются к верхней части будущего влагоотделителя. Из-за высокой толщины металла наилучшим выбором станет ручная дуговая сварка;

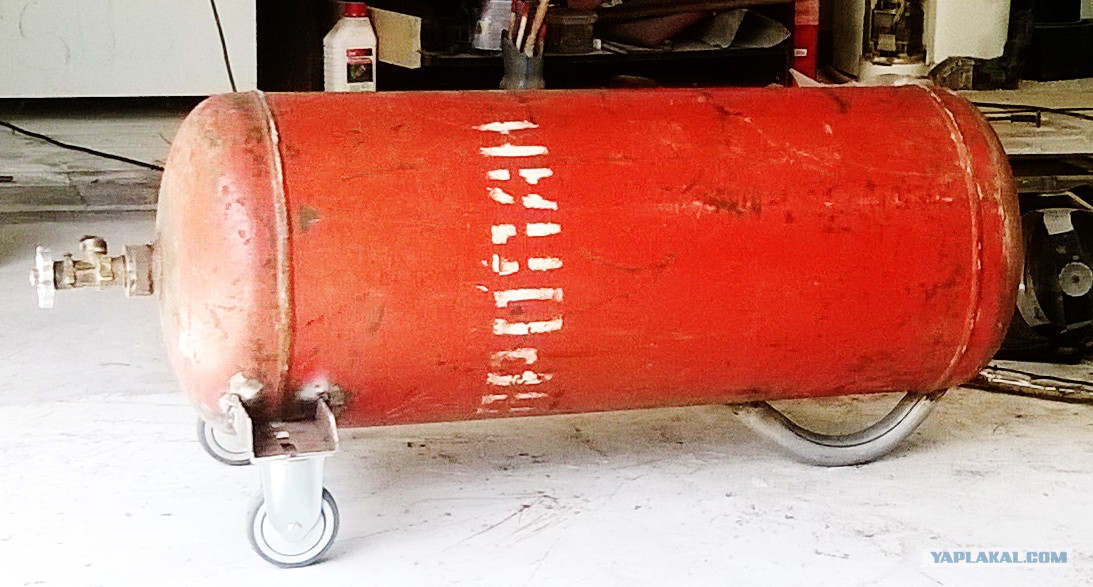

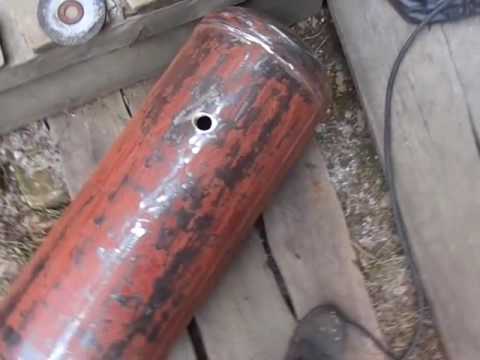

  • Далее вам понадобится огнетушитель. Отрежьте горлышко изделия с резьбой. Закройте его крышкой, предварительно избавив ее от всех лишних деталей;
  • Соедините отрезанные элементы со сделанной ранее конструкцией;
  • К нижней части системы приварите металлический лист. Вы должны заделать все имеющиеся во влагоотделителе отверстия.

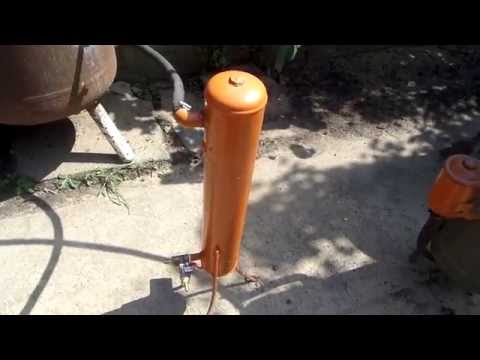

При правильном подходе вы получите в свое владение рабочий влагоотделитель, верхняя часть которого содержит горловину и редуктор. Внизу расположен соединительный патрубок, предназначенный для забора газа. Перед эксплуатацией устройства убедитесь в его герметичности. Если оно исправно, то вы можете осуществить подключение к компрессорному оборудованию и начать работу.

Возможно, Вам также будет интересно узнать про порядок проверки компрессора.


Примеры оборудования

Модель: LB 18,5 / 500 / 8 / 2800

Мощность, кВт: 18. 5

Производительность, л/мин: 2800

Модель: LB 15 / 500 E / 10 / 1850

Мощность, кВт: 15

Производительность, л/мин: 1850

Модель: LB 2,2 / 200 E / 10 / 290

Мощность, кВт: 2.2

Производительность, л/мин: 290
