Влагоотделитель для компрессора своими руками (20 фото + описание)

Самодельный фильтр-осушитель (влагоотделитель) для компрессора своими руками.

Установил себе в мастерскую компрессор на 10 атмосфер, также решил сделать самодельный фильтр влагоотделитель.

Процесс изготовления фильтра, показан на этих фото.

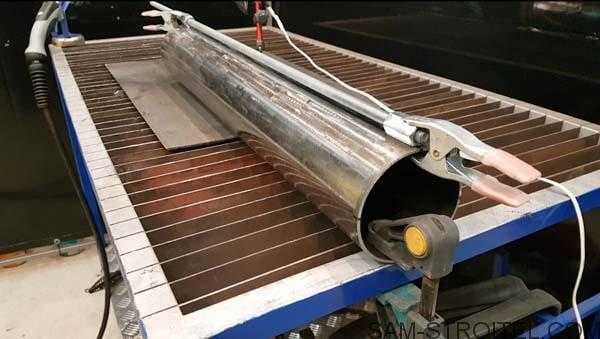

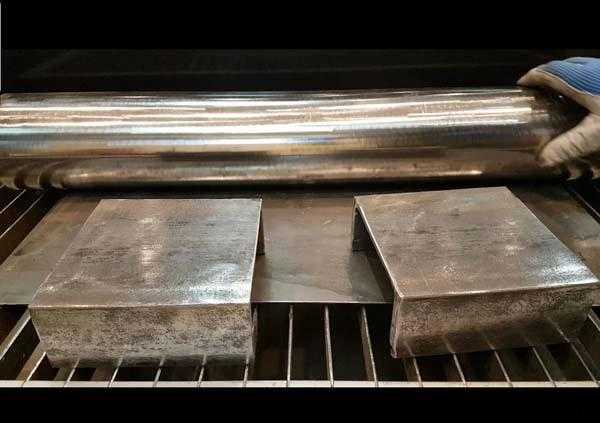

Основой фильтра служит стальная труба диаметром 100 мм. с толщиной стенок 3 мм. Верхнюю и нижнюю крышки сделал из 14 швеллера. От трубы отрезал 80 см, от швеллера 2 квадрата 14 х 14 см. Все очистил от ржавчины.

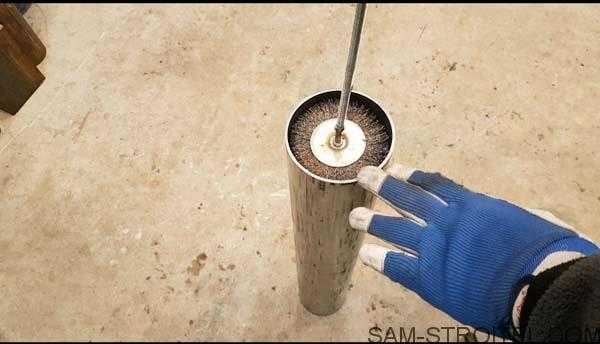

Для очистки трубы изнутри использовал круг проволочный 100 мм, с приваренной к нему шпилькой, зачистил не до блеска, но ржавчины и прочей дряни не осталось.

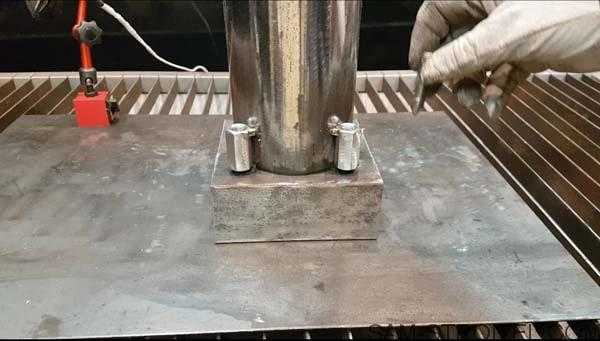

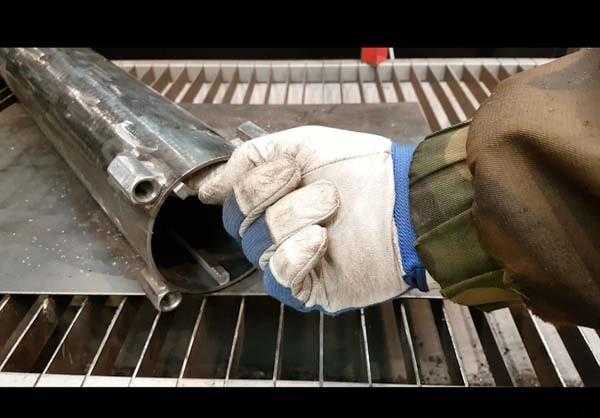

К трубе привариваю 8 проходных гаек М12, по 4 на сторону.

Сверлим отверстия.



Делаю пробку для слива конденсата. В нижней крышке просверливаю отверстие 12 мм, и привариваю гайку М12, рассверливаю ее сверлом 12 мм, и нарезаю трубную резьбу ¼ дюйма, и вкручиваю пробку для слива конденсата.

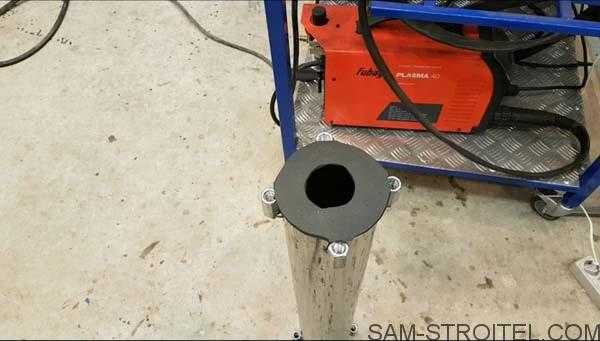

Из бензо-маслостойкой резины, делаю прокладки вверх и вниз, в нижней вырезаю отверстие для слива конденсата.

К корпусу фильтра привариваю две гайки М12, одну внизу (для подачи воздуха от компрессора), и вторую вверху для выхода готового воздуха. И все так же как и с гайкой для пробки, рассверливаю, нарезаю резьбу, вкручиваю штуцеры.

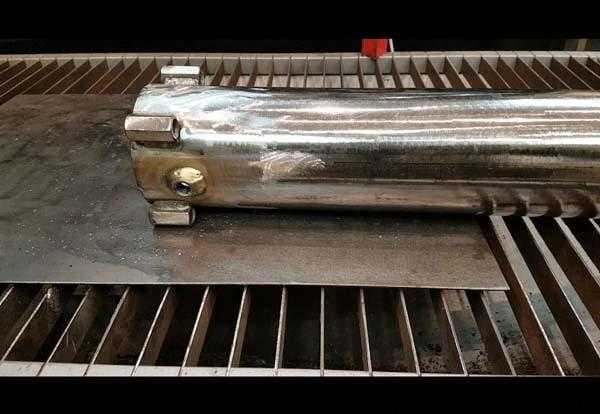

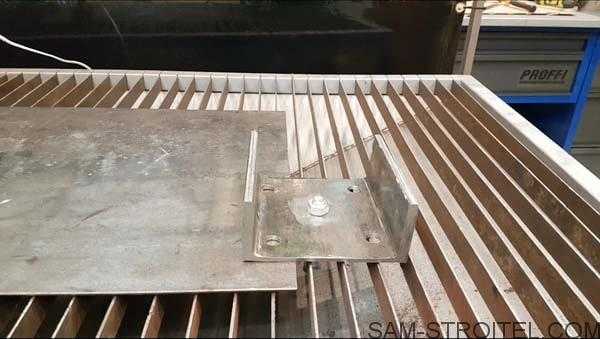

В нижней части фильтра привариваю 3 опорных планки, они ограничивают камеру сбора конденсата, и на них будет опускаться кассета фильтра.

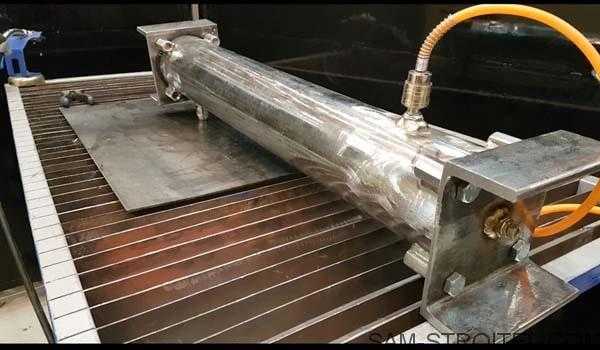

Корпус готов, собираю и опрессовываю. Давление держит, утечек нет.

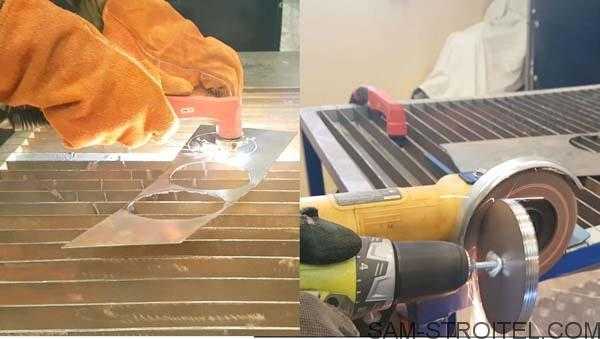

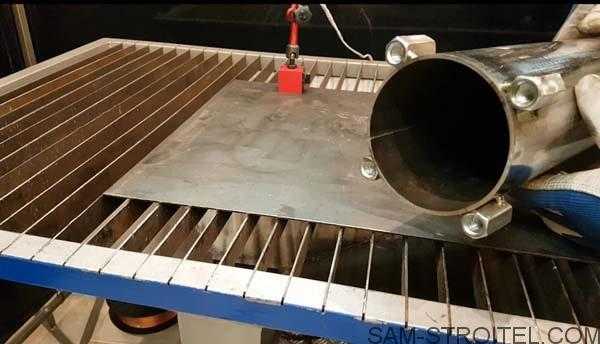

Затем из 1 мм. стального листа вырезаю 5 кругов для внутренних перегородок. И обтачиваю их точно под размер трубы. Вырезаю в них отверстия и крашу.

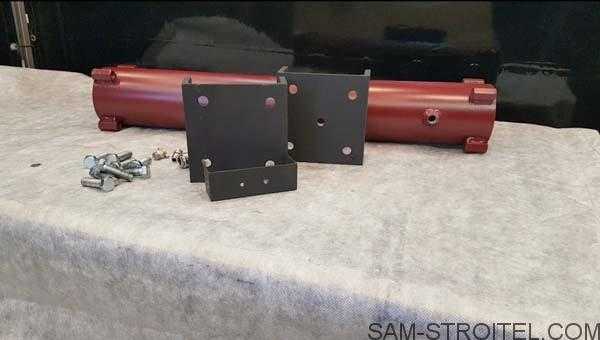

Корпус фильтра и другие детали также окрашиваю изнутри и снаружи.

После сушки, прикручиваю нижнюю крышку и начинаю сборку.
К нижней перегородке прикручиваю шпильку М5, на которой будет держаться вся внутренняя кассета. Опускаю ее на упоры и наполняю до середины фильтра хозяйственными губками из нержавейки, всего уходит 20 мочалок.

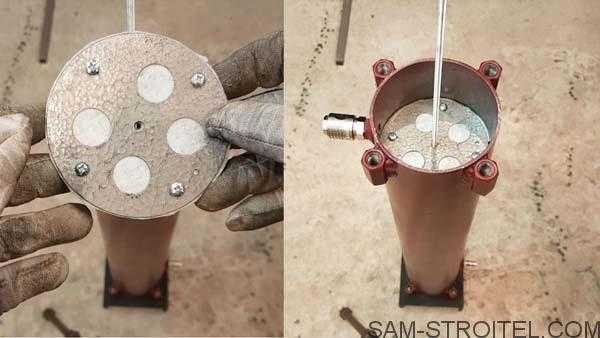

Следующие перегородки собираю из 2 кругов, поместив между ними куски от салонного фильтра для автомобиля. Одну перегородку укладываю на мочалки.

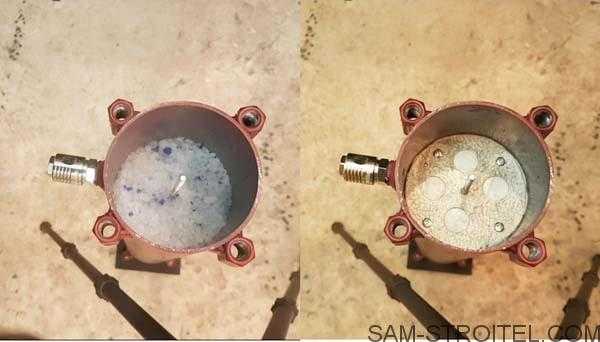

Насыпал сверху силикагель, закрываю 2 перегородкой. Вверху остается небольшая камера очищенного воздуха.

Закрываю все это верхней крышкой через прокладку. К крышке прикручиваю пост фильтр с регулятором давления.

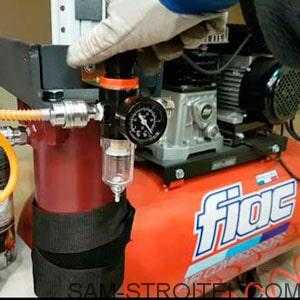

Делаю маленький шланг для соединения фильтра с пост фильтром. Еще раз провожу проверку давлением.

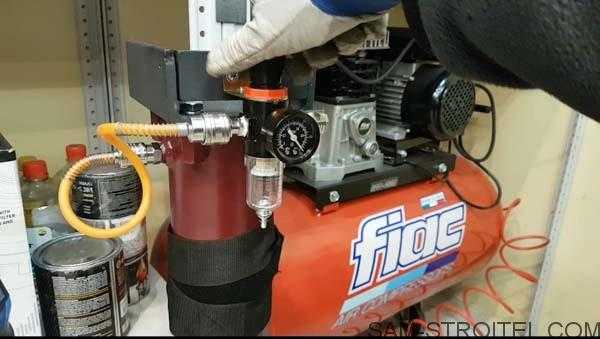

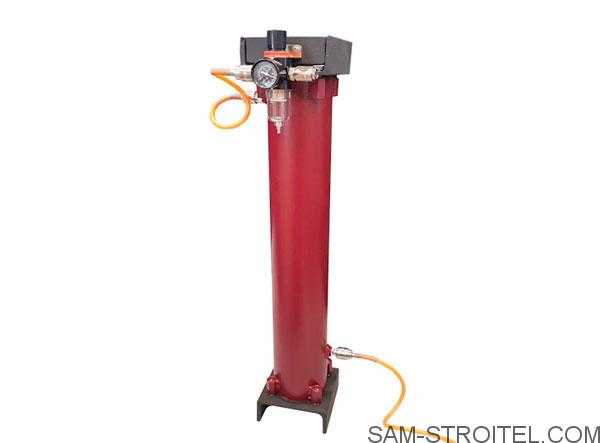

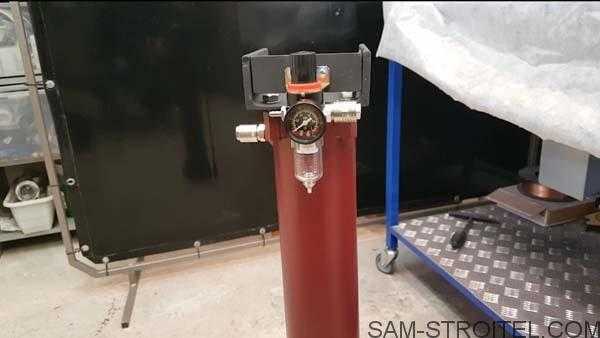

Самодельный фильтр влагоотделитель готов.


Также прилагается видео, где показано, как сделать влагоотделитель для компрессора своими руками.

Автор самоделки: Олег.

sam-stroitel.com

Как собрать влагоотделитель для компрессора своими руками

Чтобы улучшить качество покраски автомобиля с помощью компрессора, специалисты рекомендуют дополнительно использовать такое устройство, как влагоотделитель. Оно уменьшает влажность воздуха, который нужен для распыления краски. Если лишнюю влагу не убирать, то корпус подвергается коррозии, а само лакокрасочное покрытие прослужит недолго.

Что собой представляет устройство и для чего используется

Влагоотделители отличаются по своей конструкции и принципу работы. Стоимость заводской модели немалая, она зависит от мощности аппарата и его производительности. Существует также несколько самодельных схем, которые помогут в домашних условиях сделать надёжный и эффективный влагоотделитель.

Чтобы убрать влагу из компрессора, можно использовать низкую температуру, центробежную силу или специальные фильтры. Главная задача – убрать лишнюю влагу до того, как воздушная смесь попадёт в компрессор. Для создания подобного устройства необходимо чётко соблюдать инструкции опытных механиков и проводить сборку деталей в соответствии с указаниями.

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

  • циклонного типа;
  • поглощающие влагу с помощью силикагеля;
  • холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

Для создания самодельного центробежного аппарата нам понадобятся:

  • старый пропановый баллон;
  • штуцер;
  • сварочный аппарат;
  • две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

  1. Устанавливаем изделие вертикально, краником вниз.
  2. Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона.

    Привариваем входной штуцер и выходной патрубок к баллону

  3. Привариваем выходной патрубок на 2/3 высоты баллона.

    Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Для улучшения эффективности работы влагоотводителя можно добавить внутрь деревянную стружку и поставить на выходе фильтрующую сетку. Но в этом случае потребуется разрезать корпус поперёк и после окончания работ скрепить его обратно при помощи специальной герметичной прокладки.

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

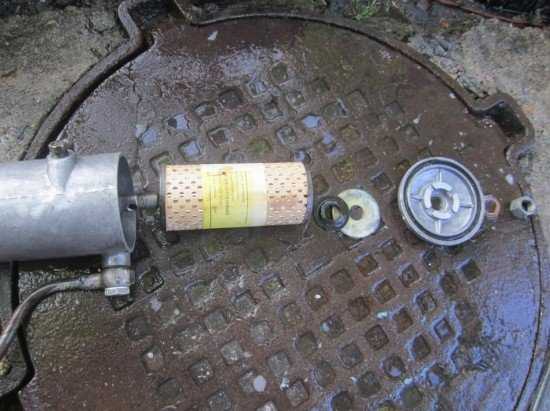

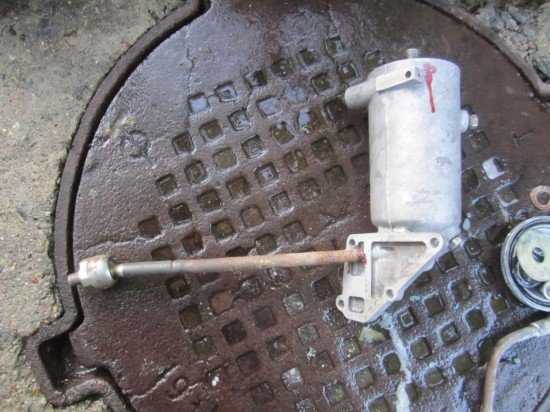

  1. Разбираем старый масляный фильтр.

    Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе

  2. В качестве входного патрубка можно использовать родную трубку, через которую раньше подавалось масло.
  3. Заглушаем лишние отверстия с помощью болтов нужного диаметра и герметика.

    Для заглушки отверстий используем болты нужного диаметра и герметик

  4. Проводим сборку в обратном порядке, свободное пространство заполняем силикагелем.

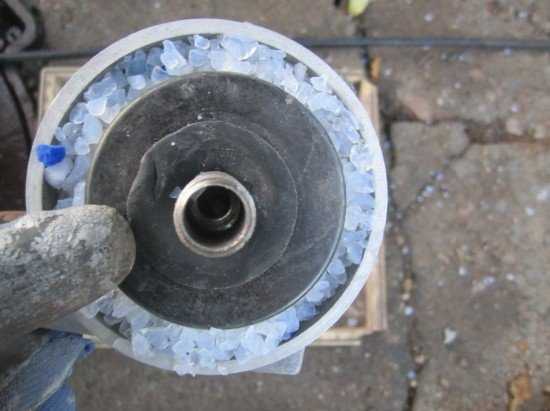

    Заполняем все свободное пространство корпуса силкагелем

  5. Надеваем верхнюю крышку и плотно прикручиваем её болтом.

    Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

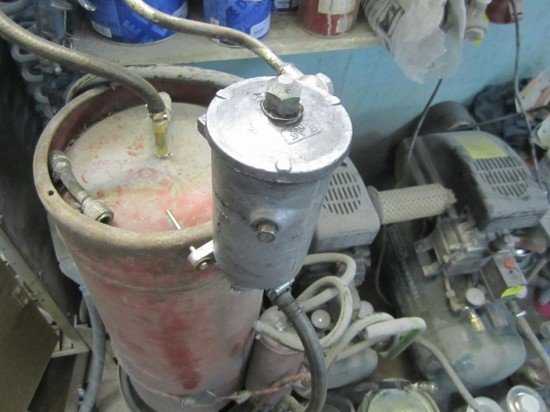

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Чтобы максимально эффективно задействовать силикагель, входное и выходное отверстия должны располагаться на разных концах корпуса.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы. В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Практические рекомендации по созданию влагоотделителей разных видов

На первый взгляд кажется, что сделать влагоотделитель своими руками не составляет труда. Но если работа будет выполнена некачественно, то некоторая часть влаги попадёт в компрессор и окажет негативное влияние на качество покраски. Из самых важных практических советов можно назвать следующие:

  1. Корпус агрегата должен быть герметичен и выдерживать высокое давление.
  2. Для соединений патрубков нужно использовать качественную сварку или спайку.
  3. Диаметр входящих и выходящих отверстий должен быть достаточен для беспрепятственного прохода воздуха.
  4. Самодельный влагоотводитель должен соответствовать все требованиям компрессорной установки по давлению, мощности и эффективности.

Видео: изготовление влагоотделителя своими руками

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

pol-z.ru

Влагоотделитель для компрессора своими руками

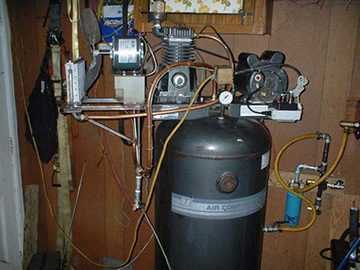

Компрессорное оборудование обычно используется в связке с таким устройством, как влагоотделитель.

Каких-либо высокотехнологичных элементов в нем нет, так что простенькую версию со средненькими характеристиками вполне можно изготовить самостоятельно.

Давайте же посмотрим, как и из чего можно изготовить влагоотделитель для компрессора своими руками.

Что собой представляет устройство и для чего используется?

Естественный воздух, как известно, всегда содержит какое-то количество водяного пара.

Растворимость пара растет с повышением температуры воздуха, то есть чем более теплым он является, тем более влажным может быть.

Влагоотделитель — это приспособление, которое значительно понижает содержание влаги в пропускаемом через него воздухе.

Эффективность современных промышленных образцов может достигать 90%.

Преимущество и важность применения

Присутствующая в воздухе влага почти всегда пагубно влияет как на оборудование, так и на процессы, которые с его помощью осуществляются. Прежде всего, страдает сам компрессор, внутри которого пар частично может превращаться в конденсат, то есть уже жидкую воду. Вода, как известно, способствует процессу коррозии.

То же можно сказать и о всякого рода незамкнутых пневмосистемах – например, в грузовых автомобилях, в которые компрессор периодически подкачивает воздух, забираемый извне.

Влагоотделитель из фильтра Гейзер

Если компрессор используется для покраски автомобиля, то при наличии влаги в воздухе покрытие будет менее качественным (образуются так называемый кратеры), а кузов транспортного средства может корродировать.

Применяя же влагоотделитель, удается значительно подсушить поступающий в компрессор воздух, а значит — избежать всех перечисленных явлений.

Если вы хотите экономить на отоплении, поставьте акумуляторный бак. Бак аккумулятор в системе отопления – преимущества и недостатки.

Об особенностях сборки и установки дымохода для камина читайте тут.

Пошаговая инструкция по изготовлению биокамина представлена в этой теме.

Самые распространенные виды самодельных влагоотделителей

Самодельные влагоотделители изготавливают по образу и подобию промышленных. Существует три разновидности таких устройств:

Циклоны

Влагоотделитель этого типа имеет цилиндрический корпус, в котором воздуху придается вращательное движение. При этом содержащийся в нем пар отбрасывается центробежной силой к стенкам, на которых оседает в виде конденсата.

Подсушенный воздух выводится через выходной патрубок, который удален на максимально возможное расстояние от входного.

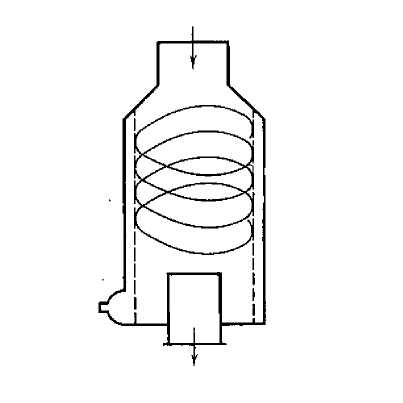

Влагоотделитель циклон

Для сброса конденсата имеется дренажный вентиль.

У влагоотделителей-циклонов есть важное достоинство: попутно они удаляют из воздуха и пыль.

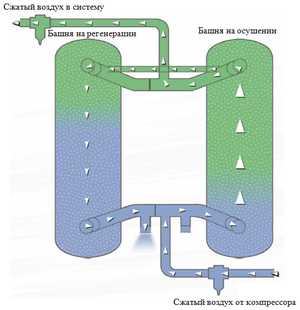

Адсорберы

Некоторые вещества впитывают водяной пар, как губка. Чтобы подсушить воздух, достаточно пропустить его через камеру, наполненную таким веществом (его называют сорбентом).

По мере насыщения влагой сорбент следует менять.

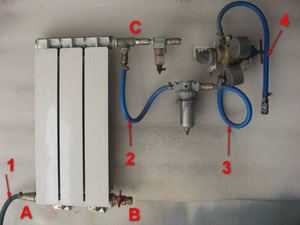

Охладители

Выше мы уже говорили, что «растворимость» пара в воздухе увеличивается с ростом температуры последнего. К примеру, при температуре 0 градусов воздух может содержать до 1 г водяного пара, в то время как при +20С — уже около 20-ти г. Отсюда следует простой вывод: чтобы воздух подсушить, его нужно охладить. При этом часть пара станет избыточной и тут же превратится в конденсат.

Наглядным примером данного процесса могут послужить такие явления, как выпадение росы утром, постоянно капающая из бытового кондиционера вода, запотевание холодного зеркала после приема душа. Да и бытовые осушители воздуха, использующие данный принцип — уже давно не редкость.

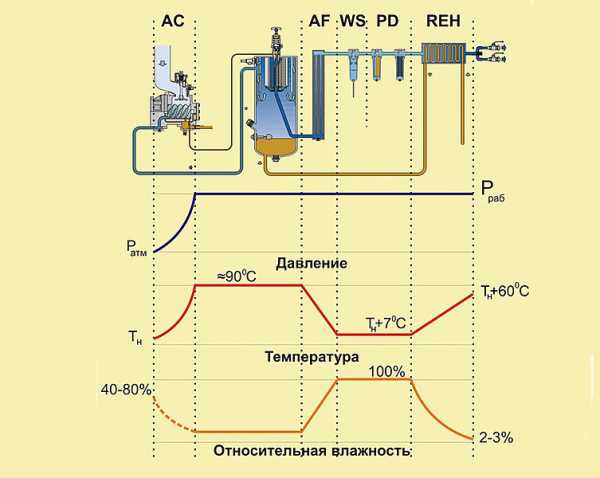

Охладитель и влагоотделитель – схема

Удаление влаги из воздуха путем его охлаждения — довольно энергоемкий процесс, поэтому влагоотделители этого типа встречаются реже первых двух. Также следует учитывать, что холодильные осушители не очищают воздух от механических примесей, как это делают циклоны и адсорберы.

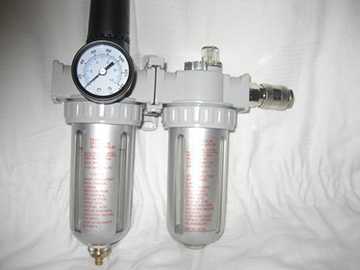

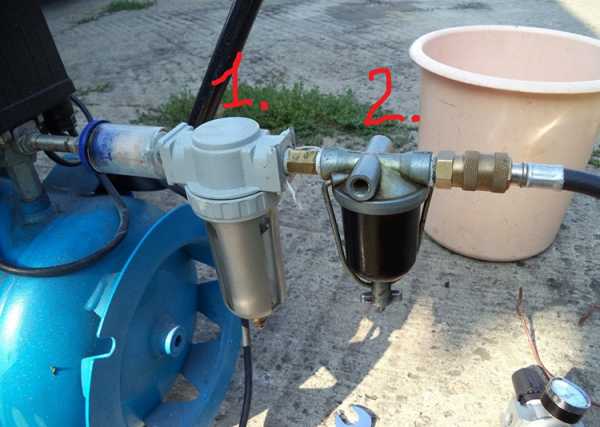

Влагоотделители заводского изготовления обычно являются комбинированными. Охлаждающий блок или циклон представляет собой первую ступень, в которой осуществляется грубая очистка, то есть удаляется основная часть пара. В циклоне воздух закручивается в вихрь при помощи вращающегося рабочего колеса с лопатками.

Для сброса конденсата достаточно нажать имеющуюся на корпусе кнопку, а в высокопроизводительных моделях этот процесс осуществляется автоматически.

Адсорбер выступает в качестве второй ступени, которая осуществляет уже тонкую очистку. Благодаря комбинированному решению сорбент приходится менять гораздо реже.

В характеристиках промышленных влагоотделителей помимо количества отводимого пара (указывается в процентах) приводится еще и размер пылинок, задерживаемых устройством.

Большинство современных приборов отсеивает частицы с размером более 5 мкм, но есть и такие, которые пропускают только пылинки размером менее 0,1 мкм (стоят очень дорого).

Чертеж устройства

В самодельном варианте циклона мы с целью упрощения обойдемся без рабочего колеса. Вместо этого воздух в цилиндрический корпус будем подавать по касательной, за счет чего он и будет двигаться вихреобразно.

Правда, нужно учесть, что такой влагоотделитель, не имеющий принудительного завихрителя, будет эффективно работать только при установке после компрессора.

То есть сам нагнетатель он защитить не сможет.

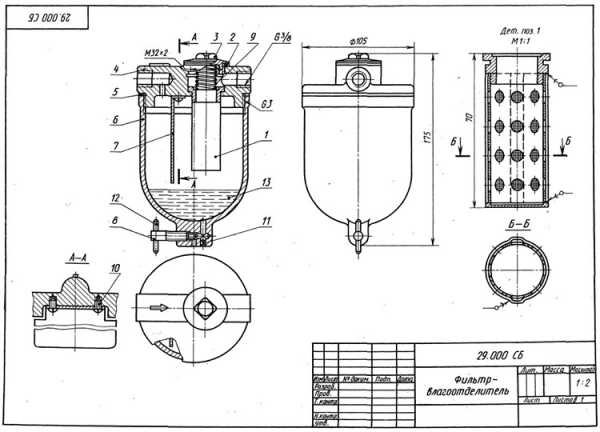

Фильтр-влагоотделитель – чертеж

Важным аспектом является расстояние от входного патрубка до выходного — оно должно быть достаточным для того, чтобы пар успел сместиться под действием центробежной силы к стенке.

Изготовление влагоотделителя своими руками

Теперь рассмотрим более подробно, как как сделать влагоотделитель для компрессора своими руками:

Циклон

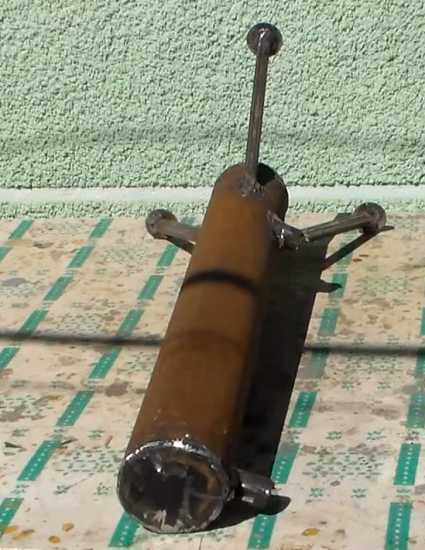

Корпус циклона представляет собой трубу, заваренную с обеих сторон. Следует учесть, что воздух внутрь будет подаваться под высоким давлением, поэтому стенки корпуса должны быть достаточно толстыми. Также в качестве заготовки можно взять газовый баллон или огнетушитель — они как раз рассчитаны на высокое давление.

Размеры корпуса:

  • диаметр: 100 – 110 мм;
  • высота: 600 – 700 мм.

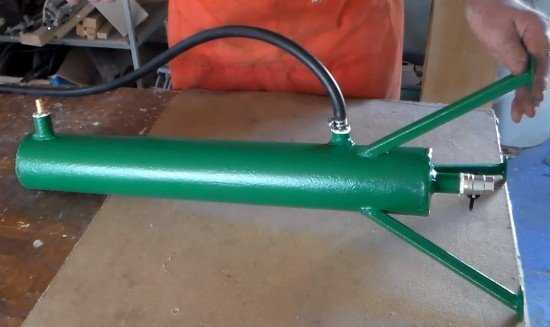

Пример готового устройства

Перед началом работ заготовку для корпуса нужно обработать изнутри наждачной бумагой — это нужно для покраски.

Порядок изготовления:

  1. Снизу, на расстоянии не менее 120 мм от нижней заглушки (труба будет устанавливаться вертикально), в стенку корпуса нужно вварить штуцер, через который будет подаваться воздух. Штуцер правильнее всего вваривать по касательной, но если такое решение представляется для вас слишком сложным, приварите его просто сбоку.
  2. К центру заглушки, закрывающей верхний торец, нужно приварить выходной патрубок. Некоторые мастера приваривают его сбоку, на противоположной относительно входного патрубка стороне. При таком исполнении влагоотделитель также является достаточно эффективным, поскольку воздух за время пути вдоль корпуса успевает подсушиться, но более правильным все же будет разместить выходной патрубок в центре верхней заглушки (напомним, что пар отбрасывается центробежной силой как раз к стенкам).
  3. В центр нижней заглушки нужно вварить патрубок для сброса конденсата. Если в качестве заготовки для корпуса решено использовать баллон, его нужно перевернуть — тогда роль сливного отверстия будет играть штатный штуцер.
Когда все сварочные работы будут выполнены, внутрь влагоотделителя нужно залить лакокрасочный состав, в который помимо собственно краски уже входит грунтовка и антикоррозионная присадка.

Называется он «грунт эмаль по ржавчине «3 в 1». Покатав состав внутри устройства, его сливают, после чего влагоотделитель сушат.

Адсорбер

Хорошими сорбционными свойствами обладает силикагель, гранулы которого изготавливаются путем высушивания перенасыщенных растворов солей кремниевой кислоты. Данный сорбент является вполне доступным и продается как в чистом виде, так и в виде наполнителя для кошачьего туалета.

Различные виды силикагеля могут отличаться размером пор, площадью рабочей поверхности и количеством воды, которое они способны впитать (указывается в процентном отношении к массе сорбента).

Влагоотделитель абсорбер

Количество силикагеля подбирается с учетом производительности установки: на каждые 800 – 850 л/мин требуется 1 кг сорбента. Для постоянной работы придется приобрести двойной объем: пока свежая порция будет работать, уже напитавшаяся влагой будет сушиться в духовке.

Имеет смысл поискать такую разновидность селикагеля, которая при насыщении влагой меняет цвет — с ней работать удобнее всего.

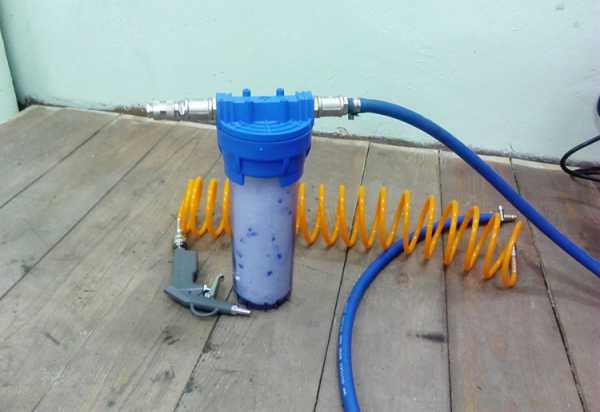

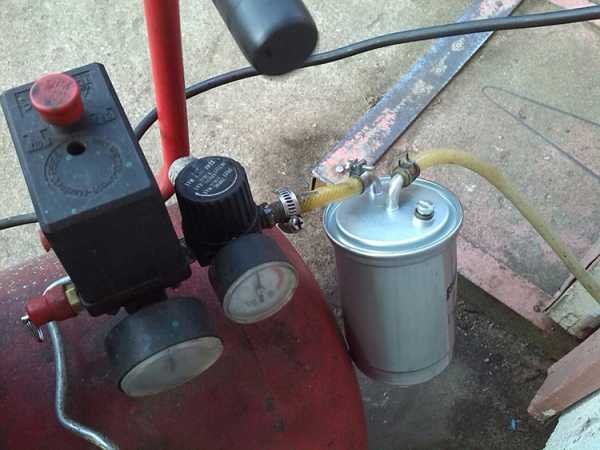

В качестве контейнера можно использовать фильтр для воды или автомобильный маслофильтр. Лишние отверстия у маслофильтра можно закупорить при помощи болтов, посаженных на герметик.

Если внутреннее пространство разделить двумя уплотнительными кольцами на три зоны, впитывание влаги будет происходить постепенно.

Влагоотделитель-охладитель

В него можно превратить морозильную камеру обычного холодильника.

Однако, нужно учитывать, что этот вариант довольно сложен в изготовлении, так как придется обеспечивать герметичность камеры, а также врезать в нее патрубок для сброса конденсата (при этом важно не повредить испаритель, окружающий камеру).

Значительного давления такой влагоотделитель выдержать не сможет, но его и не обязательно устанавливать после компрессора — он эффективно работает и при установке до нагнетателя.

В заключение можно сказать следующее: самодельные влагоотделители, конечно, уступают промышленным, но и недооценивать их не стоит.

В Сети описаны случаи, когда с применением недорогих китайских влагоотделителей не удавалось добиться приемлемого качества покраски, а после присоединения к компрессору самодельного влагоотделителя из трубы эта проблема решалась.

Видео на тему

microklimat.pro

принцип, область применения и видео инструкция по изготовлению своими руками

Влагоотделитель для компрессора является неким фильтром, позволяющим выполнять функцию подготовки воздуха перед его непосредственной подачей в систему. Необходимость использования данного механизма вызвана тем, что повышенная влажность очень пагубно влияет почти на любые компоненты компрессора, что легко может вывести его из строя.

Можно сделать фильтр влагоотделитель для компрессора своими руками или просто приобрести уже готовый в специализированном под такие товары магазине.

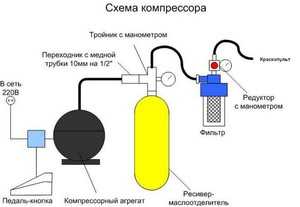

Принцип работы устройства


Как уже говорилось ранее, существует много вариантов исполнения такого механизма, работающих по разным принципам. Классический влагоотделитель работает следующим образом:

  1. Воздух подается из окружающей среды, после чего сразу переносится в специальную камеру с максимальным уровнем изоляции. Причем такой фильтр может иметь довольно внушительные размеры.
  2. После попадания в данную камеру поток воздуха закручивается с помощью специальных лопастей, которые создают вихревое движение в камере. Вследствие естественных процессов на поверхности лопастей появляется конденсат. Данный этап фильтрации позволяет провести лишь предварительную очистку воздуха, после чего происходит переход к следующему этапу очистки.
  3. Под действием центробежной силы поток воздуха переходит в следующую камеру, которая содержит в своей конструкции пористый фильтр. Благодаря ему сдерживаются все мелкие частицы, а также оставшаяся в потоке влага. К несчастью, в отличие от грубой очистки, пористый фильтр необходимо периодически заменять, поскольку его поры быстро засоряются.

Самодельный влагоотделитель для компрессора или покупной?



Если возник подобный вопрос, прежде всего необходимо обозначить для себя, какого уровня очистки необходимо достичь. К примеру, современные конструкции, продающиеся в магазине, позволяют отделять ненужные частицы размера до пяти микрон. Также существует фильтр, который при работе способен остановить частицы размером до одной десятой микрометра, однако цена такого продукта, безусловно, крайне высока.

Иными словами, если нет необходимости производить крайне тщательную чистку для вашего компрессора, то и нет необходимости покупать дорогие для этого фильтры. Более того, лучше всего сделать самодельную модель. Конечно, эффективность такого механизма будет куда меньшей, нежели у магазинного, однако он будет намного дешевле и проще в эксплуатации.

На что обратить внимание

Неважно, покупаете вы устройство или изготавливаете своими руками, необходимо принять во внимание следующие факты:

  • Очень важно количество этапов очистки. Как говорилось ранее, в классическом варианте их два. Первый этап отвечает за первоначальную очистку, а второй за более тщательную. Если в вашем устройстве будет только один этап, то снизится его эффективность, а также возрастет частота засорения.
  • Пропускная способность — важный показатель. Если он будет ниже установленной нормы, то устройство в считаные дни выйдет из строя, поскольку банально не справится с нагрузкой.
  • Глубина очистки. Данный показатель отражает размер частиц, которые устройство способно останавливать при фильтрации. К примеру, если данный показатель составляет 10 микрон, то влагоотделитель способен фильтровать частицы не менее 10 микрон. Любые частицы, которые окажутся менее данного размера, без затруднений пройдут через фильтр.

Как сделать бюджетную модель устройства своими руками?

Существует огромное количество способов самостоятельно изготовить влагоотделитель для компрессора. Мы же рассмотрим наиболее простой и популярный способ, который не заставит затратить много усилий и материалов.

Понадобятся следующие материалы:

  • отрезок трубы длиной порядка 0.7 м, а также сечением 100 мм;
  • лист металла, толщина которого составляет 3 мм;
  • использованный огнетушитель;
  • детали для крепежа.

После того как все необходимые материалы подготовлены, необходимо выполнить следующую пошаговую инструкцию:

  • От трубы необходимо отрезать кусок длиной порядка 50-60 см. Края должны быть ровными.
  • Выбираем один край трубы, он будет верхом конструкции. Делаем прямоугольную выемку размером 10х5 см на стенке одного края трубы. Отверстие будет перекрываться сеткой и быть равной ее размерам.
  • Идентичный размер нужно сделать диагонально с другой стороны трубы.
  • Как уже говорилось ранее, необходимо закрыть данные отверстия сетками. Они должны отлично подходить под них. Лучше всего воспользоваться сваркой.
  • Тот цилиндр трубы, который остался, разрежьте вдоль пополам с помощью болгарки.
  • Получившиеся фрагменты основательно привариваются крепким швом сверху конструкции. Поскольку железо является очень толстым, то лучше всего использовать ручную дуговую сварку.
  • Теперь необходимо поработать с огнетушителем. Откручиваем пробку, отрезаем горлышко и резьбу на нём. Крышку огнетушителя избавляем от всех ненужных деталей и плотно закрываем все ее отверстия.
  • Отрезанная часть с резьбой приваривается к верху подготовленной до этого конструкции.
  • Ко дну фильтра привариваем лист железа. Необходимо заварить все отверстия, которые можно найти.

Если все было сделано четко по инструкции, должно получиться устройство, которое содержит в своей верхушке засыпную горловину и, конечно, редуктор. С нижней стороны — соединительный патрубок, позволяющие забирать воздух. Обязательно проверьте всю конструкцию на герметичность с помощью подключения к компрессору.

Как только все проверки произведены и проблем не выявлено, то можно подключать шланги и все. Можно приступать к эксплуатации устройства.
