Армирование фундамента и распространенные ошибки – Энциклопедия домовладельца
Фундамент — это элемент конструкции здания, передающий его нагрузки на грунт. Само здание, фундамент и грунт представляют собой единую систему, находящуюся под влиянием природных и антропогенных факторов внешней среды, которые создают дополнительные нагрузки на фундамент. Это нагрузки от движения грунтов, веса снега, давления ветра, а также нагрузки, возникающие в процессе эксплуатации дома или при производстве строительных работ.
Распространённые типы фундаментов
В практике загородного малоэтажного строительства чаще всего используют такие типы железобетонных фундаментов, как свайный, свайно-ростверковый (в роли ростверка может выступать монолитная железобетонная рама или монолитная железобетонная плита), заглублённый или малозаглублённый ленточный фундамент, монолитная плита (плоская или ребристая).
Конструкция фундамента должна обеспечивать равномерное распределение нагрузок на нижележащие грунты и гарантировать минимальное изменение положения фундамента и всей архитектурной конструкции при изменении свойств грунта на месте застройки. Причиной таких изменений могут быть природные факторы — высыхание или обводнение, замораживание или опаивание грунта. Наиболее опасными для целостности железобетонных фундаментов являются локальные движения грунтов или изменения их свойств, вследствие чего возникают неравномерные нагрузки на конструкцию.
Сталь и бетон
Устойчивость бетона к сжатию в 50 раз выше, чем к растяжению.
Для повышения устойчивости бетонных конструкций к нагрузкам на излом, срез или растяжение было придумано усиление структурной прочности с помощью применения стальной (позднее — и композитной) арматуры. Сталь способна удлиняться без разрыва при нагрузке на растяжение от 4 до 25 мм, а неармированный бетон теряет целостность при растяжении всего на 0,2-0,4 мм. Железобетон (бетон, армированный стальными стержнями) хорошо выдерживает комплекс нагрузок как на сжатие, так и на растяжение.
Проект и следование правилам
Чтобы фундамент обладал нужными характеристиками, обеспечивающими его целостность, армирование должно быть выполнено по определённым правилам. К сожалению, при самостоятельном строительстве или при возведении дома бригадой шабашников (которые строят дома без проекта и надзора архитектора) железобетонные фундаменты часто армируются недостаточно или неправильно. Не удивительно, что на строительных форумах в Интернете то и дело встречаются вопросы о треснувших железобетонных фундаментах, а некоторые домовладельцы и вообще уверены в том, что бетон фундамента рано или поздно «должен лопнуть».
В одной статье сложно рассказать обо всех нормах и правилах армирования железобетонных фундаментов. Заострим внимание на часто встречающихся ошибках армирования, которые могут привести к нежелательным и даже опасным последствиям.

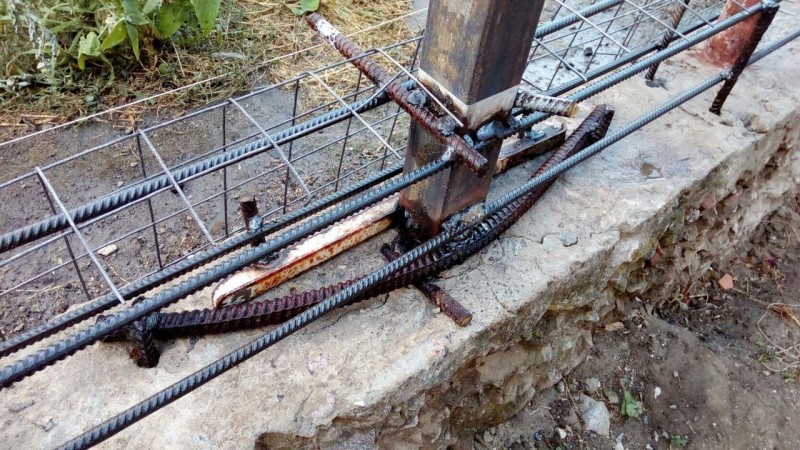

Не всё то арматура, что из металла
Из книг для дачников советского периода, когда в стране были известные трудности с приобретением любых изделий, кроме печатных трудов В. И. Ленина, многие вынесли представление, что бетон можно армировать любыми железными предметами — трубами, деталями кроватей, заборными сетками. Однако не все подобные изделия обладают требуемыми характеристиками, чтобы адекватно воспринять нагрузки на растяжение, и не предохраняют бетон от деформаций и образования трещин. Так, популярное армирование бетонного фундамента железнодорожными рельсами не рекомендуется из-за плохого сцепления бетона с гладкой поверхностью металла. А включение алюминиевых изделий в состав бетона в качестве арматуры вообще приводит к химическим реакциям, разрушающим бетон.

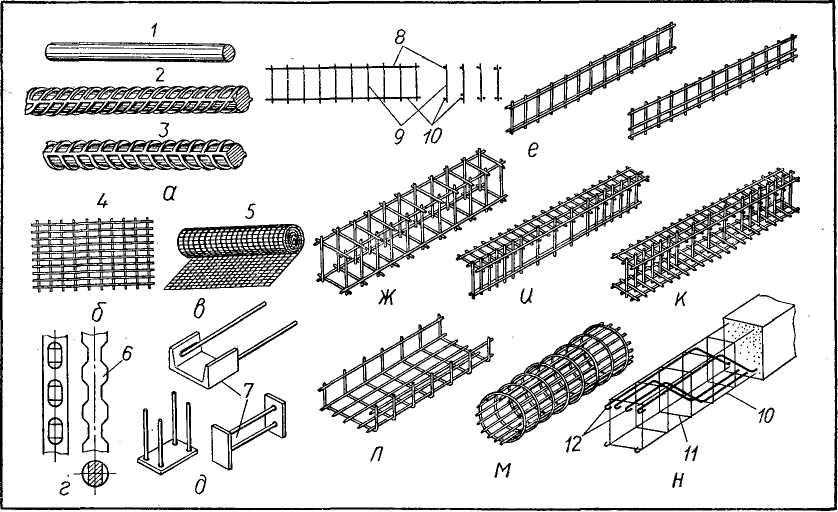

Виды арматуры
Для рабочего армирования железобетонных фундаментов должна применяться современная арматура периодического профиля свариваемого класса А500С (литера С означает, что такую арматуру можно соединять при помощи сварки). При использовании устаревшего класса арматуры A-III (А400) затраты возрастут примерно на 10 %, так как для армирования потребуется больше арматуры из-за более низкого предела её текучести при растяжении. Такую арматуру придётся соединять по длине не сваркой, а прямой анкеровкой (закреплением арматуры в бетоне), то есть нахлёстом стержней на величину, равную минимально 50 диаметрам арматуры. Соединение же арматуры несвариваемого класса (без литеры С) сваркой приведет к локальному ослаблению структуры металла, возможному излому и разрыву бетона под нагрузкой. Арматура должна быть ребристой для лучшего сцепления с бетоном. Гладкую арматуру используют только для вспомогательного поперечного армирования.
Диаметр стержней арматуры для железобетонных фундаментов
Минимальный допустимый диаметр арматуры в бетонных элементах фундамента длиной до 3 м составляет 10 мм, а более 3 м — 12 мм.
В буронабивных сваях минимальный диаметр арматуры составляет 12 мм. Продольная рабочая арматура должна быть из стержнейодинакового диаметра. Если же применяются прутья разных диаметров, то стержни большего диаметра следует размещать внизу ленты фундамента — в зоне растяжения.
Общее количество стержней продольной арматуры и их диаметр зависят от величины площади сечения ростверка или ленты фундамента. Суммарная площадь сечения стержней рабочей арматуры должна составлять не менее ОД % от площади сечения ленты фундамента или ростверка.
Для изготовления поперечно изгибаемых элементов (хомутов) в каркасах фундаментов высотой до 70 см применяется арматура диаметром не менее 6 мм, а при высоте сечения фундаментов более 80 см — не менее 8 мм. В общих случаях шаг установки поперечной арматуры (хомутов) не должен превышать 50 см. При высоте фундамента более 70 см требуются дополнительные конструктивные стержни арматуры у боковых граней, воспринимающие дополнительные нагрузки — такие, как усадка и расширение — при наборе бетоном прочности и температурных расширениях.
Расположение стержней арматуры и защитный слой бетона
Рабочие стержни арматуры должны быть расположены как можно ближе к граням конструкции, чтобы обеспечить максимальную величину армированного сечения фундамента, но при этом слой бетона, защищающий арматуру от коррозии, не должен быть меньше определённых значений.
В общих случаях продольная рабочая арматура в бетоне должна быть расположена не ближе 70 мм к граням, постоянно контактирующим с землей. Но если это подошва фундамента, имеющая бетонную подготовку, то защитный слой бетона можно сократить вдвое — до 35 мм.
Распространённой ошибкой является неравномерность расположения рабочей арматуры, которая приводит к переменному значению армированного сечения фундамента. По нормам отклонения от положения стержней арматуры не должны превышать 10 мм.
Поверхность стальной арматуры
Состояние поверхности арматуры обеспечивает качество сцепления металла с бетоном. Она должна быть свободна от любых «промежуточных» слоев — грязи, отслаивающейся ржавчины, льда и снега.
Красить арматуру нельзя. Допустимо только специальное эпоксидное покрытие, которое, хотя и снижает адгезию бетона, но замедляет коррозию металла.
А вот странная, на первый взгляд, привычка некоторых строителей поливать водой стальную арматуру за несколько дней перед укладкой, чтобы она заржавела, и «к ней сильнее прилипал бетон», не является халтурой или ошибкой. Например, в официальных комментариях к американскому своду правил по строительному бетону ACI-318-08 в пункте R7.4 сказано: «Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном. Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить».
Сгибание стальной арматуры
Во многих случаях стальную арматуру придётся сгибать для анкеровки стержней арматуры, для выполнения правильного армирования углов и примыканий ленточных фундаментов и рам ростверков. Арматуру класса A-III можно гнуть в холодном состоянии без потери прочности на угол до 90 градусов.
Диаметр изгиба должен быть не менее 6 диаметров арматуры.
Соединение стержней арматуры
Для чего требуется правильно соединять арматуру в фундаменте? Прежде всего, соединение арматуры обеспечивает передачу расчётных усилий от одного стыкуемого стержня к другому. Современные требования к сохранению структурной целостности предполагают наличие как минимум двух безразрывных контуров армирования в тех зонах, которые подвержены нагрузкам на растяжение.
Проще всего соединять свариваемую стальную арматуру. Её сваривают с нахлёстом длиной минимум 10 диаметров стержня арматуры. А вот при соединении несвариваемой арматуры нахлёстом (прямая анкеровка) обычно делают много ошибок. Во-первых, длина нахлёста арматуры должна быть не менее 50 диаметров арматуры. Во-вторых, соединение арматуры без сварки, внахлёст вовсе не означает физического контакта стержней арматуры: стержни как раз не должны касаться друг друга, чтобы бетонная смесь при укладке смогла «охватить» соединяемые стержни арматуры со всех сторон и зафиксировать их.
Расстояние между соединяемыми нахлёстом стержнями рабочей арматуры должно быть не менее 25 мм и не более 8 её диаметров.

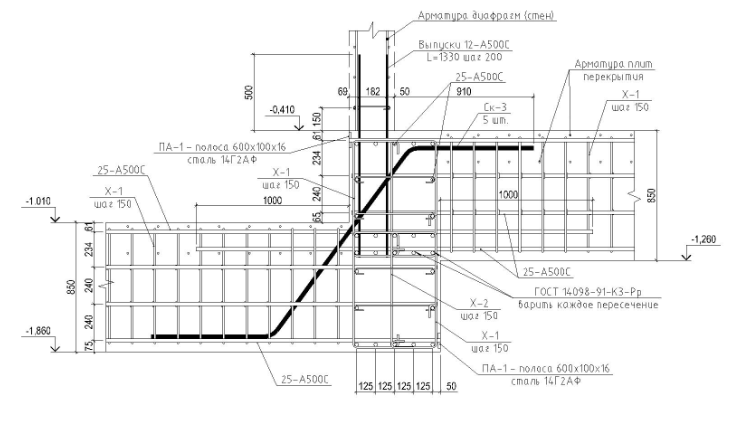

Армирование углов и примыканий

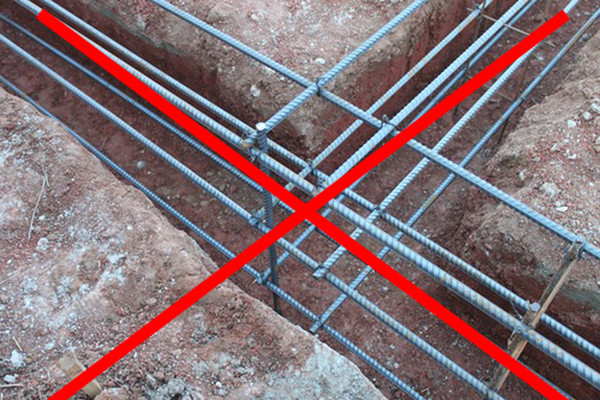

Желание снизить трудозатраты или неправильное понимание отдельных публикаций приводит к ошибкам армирования зон фундаментов с наибольшей концентрацией напряжений — углов и примыканий. В народной строительной мифологии родилась и прочно закрепилась недопустимая форма армирования углов и примыканий с помощью простых перекрестий концов арматуры, скрученных вязальной проволокой. Такое исполнение армирования чревато отколом слоев фундамента по ширине и образованием трещин в углах, так как простое пересечение арматуры «перекрестием» не является соединением (анкеровкой), а представляет собой фактически разрыв армирования. В этом случае лента или ростверк утрачивают монолитность, превращаясь в структуру из отдельных железобетонных балок, единых внешне, но не структурно, так как передачи усилий от стержня к стержню в этом случае не происходит.

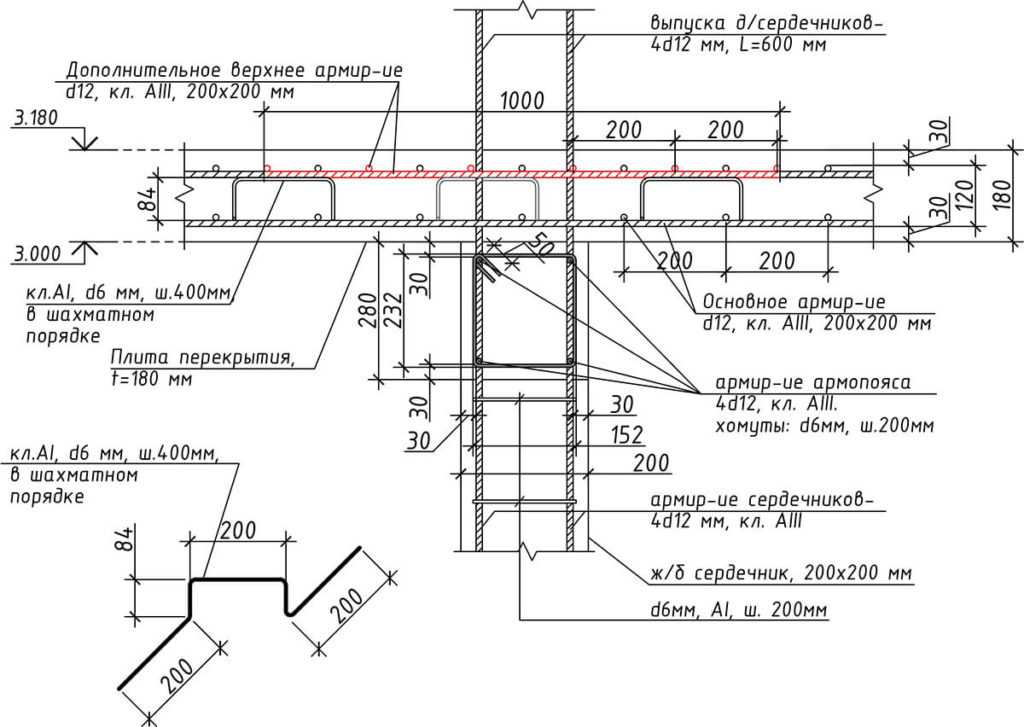

Правильное армирование углов и примыканий представляет собой систему анкеровки стержней арматуры путём загибов либо использование анкеровки П-образными арматурными элементами (хомутами), длина которых должна быть не менее двойной ширины ленты или ростверка фундамента (пункт 10-4.5 СП 63.13330.2012 «Бетонные и железобетонные конструкции»).
Обращайтесь к специалистам
Невнимательное отношение к конструированию и постройке фундамента, движимое понятным внутренним мотивом застройщика или работников сделать «дешевле и быстрее», чаще всего приводит к проблемам в будущем. Как правило, они связаны с дорогим ремонтом или восстановлением фундаментов, утративших целостность, и повреждённых домов. Отсутствие компетенции, спешка и экономия при строительстве порою приводят к неустранимым повреждениям здания и как следствие — к потере всех средств и времени, вложенных в постройку дома. Надеюсь, что небольшой обзор ошибок армирования послужит поводом для обращения будущего застройщика к специалистам либо как минимум к СНиПам и сводам правил (СП), которые должны являться основой при любом строительстве, даже если вокруг все ориентируются на то, «как сделано у соседа».
Армирование, дренаж имеют решающее значение для прочного фундамента дома – Chicago Tribune
ДОРОГОЙ ТИМ! Я остановился на строительной площадке моего нового дома в ночь перед заливкой фундамента, чтобы начать фотографировать. Я увидел несколько белых трубок внутри форм и задумался, для чего они нужны. Не повлияют ли они на прочность нижнего колонтитула, поскольку толщина бетона будет меньше там, где они расположены? Стальные стержни также подвешены над землей. Это правильно? Какова точная цель футера и будет ли он поддерживать дом, если по какой-то причине под ним образуется пустота? –Синди С., Баффало, Нью-Йорк,
ДОРОГАЯ СИНДИ! Поздравляю с новым домом. Интересно строить дом. Я помню, как строил новый дом для своей жены; Было увлекательно наблюдать, как наши мечты превращаются в реальность каждый день.
Реклама
Вы очень мудры, что фотографируете каждый шаг процесса. С цифровой фотографией вы можете сделать тысячи фотографий бесплатно.
Сделайте бесчисленное количество фотографий, многие крупным планом, каждой детали работы. Даже если вы не знаете, на что смотрите, позже профессионал может собрать очень важные данные из ваших фотографий.
По возможности добавьте что-нибудь на фото для масштаба. Это может быть небольшая пластиковая линейка, набор ключей от машины, обычная банка из-под газировки или бутылка с водой. Это очень важно при фотографировании таких дефектов, как трещина в бетонной плите или царапина на сайдинге или двери.
Реклама
Поговорим о нижних колонтитулах. Они получили свое название от нашей собственной анатомии. Подумай об этом. Ваши ноги — это части вашего тела, которые обычно соприкасаются с землей в часы бодрствования. Они помогают поддерживать вас и распределяют вес вашего тела на земле или полу.
Вот что делает нижний колонтитул дома. Его задача состоит в том, чтобы обеспечить плоскую и ровную поверхность, на которой можно установить панели фундаментной стены и распределить вес всего дома на землю.
Подумайте о ноже и масле. Если вы попытаетесь разрезать масло лезвием ножа, лежащим на масле, вы далеко не уйдете. Если вы положите край ножа на масло и надавите, вы прорежете его насквозь.
Представьте, если бы узкие стены фундамента шириной 8 дюймов были залиты прямо на почву. Есть очень большая вероятность, что со временем фундамент начнет прорезать почву. Это было бы очень плохо.
Трубы, которые вы видите, очень хорошая штука. Это говорит мне о том, что строитель или архитектор знает, как облегчить крошечные артезианские колодцы в подвале вашего дома. Эти трубы позволят любым грунтовым водам, которые могут скапливаться под плитой подвала, под действием силы тяжести стекать в почву вокруг вашего дома. Трубы не повлияют на прочность нижнего колонтитула или его способность распределять вес вашего дома на землю.
Если строитель устанавливает большую дренажную плиту фундамента за пределами нижнего колонтитула после его заливки, и эта труба выходит за пределы дома до нижней точки вашего участка, где она выходит на поверхность по мере того, как земля опускается, любые и все грунтовые воды вокруг и под ваша плита будет естественным образом стекать и не попадет в ваш подвал.
Вот почему я всегда старался покупать и строить на участках, где хотя бы одна часть участка была ниже по высоте, чем нижняя часть нижнего колонтитула. Я хотел, чтобы матушка-природа бесплатно обеспечила гидроизоляцию моего подвала. Когда вы можете слить воду в нижнюю часть участка, используя силу тяжести, а не выкачивать ее из отстойника, вам будет намного лучше.
Стальные стержни, которые вы видите, должны быть залиты бетоном. Сталь обеспечивает прочность на растяжение нижних колонтитулов в десятки тысяч фунтов. Бетон очень прочен, когда вы его сжимаете, но когда вы сгибаете или пытаетесь его растянуть, он имеет только 10 процентов прочности, которую имеет при сжатии.
Если земля под нижним колонтитулом осядет, стальные стержни помогут скрепить нижний колонтитул. Нижний колонтитул сам по себе не предназначен для перекрытия больших полостей или мягких мест в земле или почве. Подумайте о том, как изготавливаются стальные двутавровые балки и балки перекрытий. Вертикальная стенка стальной двутавровой балки позволяет ей поддерживать вещи.
То же самое верно и для лаг пола. Если уложить лаги пола горизонтально, они легко прогибаются.
Реклама
Ваши высокие бетонные фундаментные стены подобны перемычкам стальной двутавровой балки. Вот почему очень важно, чтобы непрерывные стальные стержни находились примерно в 16 дюймах от нижней части стены фундамента и в 12 или 16 дюймах вниз от верха стены внутри залитого бетона.
В большинстве случаев эта сталь скрепляет стену фундамента, если грунт под ней начинает разрушаться. Надеюсь, в ваших планах предусмотрено четыре стальных стержня в фундаменте. Я бы тоже хотел, чтобы они были 5/8 дюйма в диаметре.
Судя по фотографии, которую вы мне прислали, похоже, что подрядчик фундамента не экономит. Бьюсь об заклад, он заложит необходимую сталь в фундамент, но давай, спроси его, что он запланировал, просто чтобы быть уверенным.
(Нужен ответ? Все прошлые колонки Тима архивируются бесплатно в
www.AsktheBuilder.com
. Вы также можете бесплатно посмотреть сотни видеороликов, загрузить краткие руководства и многое другое.
Фундаменты из монолитных свай | Коды UpCodes
1810.1 Общие положения
1810.1.1 Материалы
Бетон должен иметь заданную прочность на сжатие через 28 дней ( f’ c ) не менее 21702 МПа (2 1702,4 МПа). Если бетон укладывается через воронкообразный бункер в верхней части сваи, бетонная смесь должна быть рассчитана и подобрана таким образом, чтобы получить связную удобоукладываемую смесь с осадкой не менее 4 дюймов (102 мм) и не более 6 дюймов. (152 мм). Там, где бетон должен перекачиваться насосом, состав смеси, включая осадку, должен быть скорректирован для получения бетона, пригодного для перекачивания.
1810.1.2 Армирование
За исключением стальных дюбелей, заглубленных в сваю на глубину 5 футов (1524 мм) или менее, арматура, где требуется, должна размещаться в соответствии с разделом 1810.3.4, собираться, связываться и размещаться в свае как единое целое до заливки армированной части сваи бетоном, за исключением шнекообразных необсаженных монолитных свай.
Связную арматуру в буронабивные сваи следует укладывать после забивки свай, пока раствор еще находится в полужидком состоянии.
1810.1.2.1 Армирование в расчетной категории сейсмостойкости C
Если конструкция отнесена к категории расчетной сейсмостойкости C в соответствии с разделом 1616, минимальный коэффициент продольного армирования 0,0025 должен быть обеспечен для необсаженного монолитного бетона, пробуренного или пробуренного шнеком. сваи, опоры или кессоны в верхней трети длины сваи, минимальная длина 10 футов (3048 мм) под землей или длина, требуемая расчетом, в зависимости от того, какая длина наибольшая. Минимальный коэффициент армирования, но не менее того, который требуется по рациональному расчету, должен сохраняться по всей длине изгиба сваи. Должно быть не менее четырех продольных стержней с закрытыми затяжками (или эквивалентными спиралями) не менее 3 / 8 Диаметр дюймов (9 мм) при максимальном расстоянии между стержнями 16 продольных диаметров.
Поперечная удерживающая арматура с максимальным шагом меньшего из 6 дюймов (152 мм) или 8 диаметров продольных стержней должна быть предусмотрена на расстоянии, равном трехкратному наименьшему размеру сваи в нижней части ростверка.
1810.1.2.2 Армирование в расчетной категории сейсмостойкости D
Если конструкция отнесена к категории расчетной сейсмостойкости D в соответствии с разделом 1616, требования к расчетной категории сейсмостойкости C, приведенные выше, должны выполняться. Кроме того, минимальный коэффициент продольного армирования 0,005 должен быть обеспечен для необсаженных монолитных буронабивных или буронабивных бетонных свай, опор или кессонов в верхней половине длины сваи, минимальная длина 10 футов (3048 мм). под землей или по всей длине изгиба сваи, в зависимости от того, какая длина больше. Длина изгиба должна быть принята как длина сваи до точки, в которой прочность бетонного участка на растрескивание, умноженная на 0,4, превышает требуемую прочность при моменте в этой точке.
В свае должно быть не менее четырех продольных стержней с поперечной удерживающей арматурой в соответствии с разделами 21.4.4.1, 21.4.4.2 и 21.4.4.3 ACI 318 в пределах трехкратного наименьшего размера сваи в нижней части наголовника сваи. Допускается использование коэффициента усиления поперечной спирали не менее половины требуемого в Разделе 21.4.4.1(a) ACI 318 для площадок, отличных от класса E, F или разжижаемых площадок. Расстояние между стяжками на остальной части бетонной секции не должно превышать 12 диаметров продольных стержней, половины наименьшего размера секции, а также 12 дюймов (305 мм). Стяжки должны состоять как минимум из стержней № 3 для свай с минимальным размером до 20 дюймов (508 мм) и стержней № 4 для свай большего размера.
1810.1.3 Укладка бетона
Бетон должен быть уложен таким образом, чтобы исключить любые посторонние предметы и закрепить полноразмерный вал. Бетон не должен укладываться через воду, за исключением случаев, когда используется бетоноукладчик или другой утвержденный метод.
При укладке бетона с вершины сваи бетон не должен заливаться непосредственно в сваю, а должен заливаться быстрым и непрерывным способом через воронкообразный бункер, расположенный по центру на вершине сваи. Раствор для буронабивной сваи должен закачиваться через шнековый полой шток и поддерживаться на протяжении всей укладки.
1810.2 Увеличенные фундаментные сваи
1810.2.1 Материалы
Максимальный размер крупного заполнителя для бетона должен составлять 3 / 4 дюймов (19,1 мм). Уплотняемый бетон должен иметь нулевую осадку.
1810.2.2 Допустимые напряжения
Максимально допустимое расчетное напряжение сжатия для бетона, не помещенного в постоянную стальную оболочку, должно составлять 25 % от указанной прочности на сжатие через 28 дней ( f’ c ). Если бетон помещается в постоянный стальной кожух, максимально допустимое напряжение в бетоне должно составлять 33 процента от указанной прочности на сжатие через 28 дней ( f’ c ).
1810.2.3 Установка
Увеличенные основания, образованные уплотнением бетона или забивкой сборного основания, должны формироваться или вбиваться в зернистые грунты. Сваи должны быть построены таким же образом, как и успешно забитые прототипы свай для проекта. Стволы свай, проходящие через торф или другой органический грунт, должны быть заключены в несъемный стальной кожух. При использовании обсаженного ствола он должен быть надлежащим образом укреплен, чтобы выдерживать воздействие колонны, или кольцевое пространство вокруг ствола сваи должно быть заполнено в достаточной степени, чтобы восстановить боковую поддержку грунтом. Если происходит вздутие сваи, свая должна быть заменена, если не будет продемонстрировано, что свая не повреждена и способна выдерживать удвоенную расчетную нагрузку.
1810.2.4 Несущая способность
1810.2.5 Бетонное покрытие
Минимальное бетонное покрытие должно составлять 2 1 / 2 дюймов (64 мм) для необсаженных валов и 1 дюйм (25 мм) для обсаженных валов .
1810.3 Буронабивные или буронабивные необсаженные сваи
Буронабивные или шнекобурные необсаженные сваи должны соответствовать разделам с 1810.3.1 по 1810.3.5.
1810.3.1 Допустимые напряжения
Допустимое расчетное напряжение в бетоне буронабивных свай не должно превышать 33 % 28-дневной расчетной прочности на сжатие ( f’ c ). Допустимое расчетное напряжение в бетоне буронабивных свай не должно превышать 25 процентов от расчетной прочности на сжатие через 28 дней ( f’ c ). Допустимое сжимающее напряжение арматуры не должно превышать 34% от предела текучести стали или 25 500 фунтов на квадратный дюйм (175,8 МПа).
1810.3.2 Размеры
Минимальный диаметр буронабивных или буронабивных необсаженных свай должен составлять 12 дюймов (305 мм).
1810.3.3 Установка
Если стволы свай формируются в неустойчивых грунтах и бетон укладывается в открытое отверстие, перед заливкой бетона в отверстие необходимо вставить стальной вкладыш.
Если во время бетонирования стальная облицовка извлекается, уровень бетона должен поддерживаться над нижней частью облицовки на достаточной высоте, чтобы компенсировать любое гидростатическое или поперечное давление грунта.
Если цементный раствор закачивается через шнек с полым штоком, шнек должен вращаться по часовой стрелке во время отбора. Первоначальный напор раствора должен быть установлен и поддерживаться на пролетах шнека перед извлечением. Шнек должен выдвигаться непрерывно с шагом около 12 дюймов (305 мм) каждый. Давление закачки цементного раствора должно постоянно измеряться и поддерживаться на достаточно высоком уровне, чтобы компенсировать гидростатическое и боковое давление грунта. Объемы раствора должны быть измерены, чтобы гарантировать, что объем раствора, помещенного в каждую сваю, равен или превышает теоретический объем отверстия, созданного шнеком. Если процесс установки какой-либо сваи прерывается или происходит потеря давления раствора, свая должна быть повторно пробурена на 5 футов (1524 мм) ниже высоты кончика шнека, когда установка была прервана или давление раствора было потеряно.
и реформировался. Буронабивные сваи не должны устанавливаться в пределах шести диаметров сваи от центра к центру сваи, заполненной бетоном или раствором со сроком выдержки менее 12 часов, если это не одобрено инженером. Уровень, при котором происходит возврат цементного раствора во время отвода, должен быть зафиксирован. Если уровень раствора в какой-либо завершенной свае падает во время установки соседней сваи, свая должна быть заменена. Установка должна выполняться под непосредственным наблюдением инженера. Инженер должен удостоверить уполномоченному лицу, что сваи были установлены в соответствии с утвержденной строительной документацией.
1810.3.4 Армирование
Для свай, устанавливаемых полым шнеком, где полноразмерная продольная стальная арматура размещается без боковых связей, арматура должна размещаться через каналы в шнеке до заливки сваи бетоном. Вся арматура свай должна иметь защитный слой бетона толщиной не менее 2 1 / 2 дюймов (64 мм).
Исключение: Если физические ограничения не позволяют размещать продольную арматуру до заливки сваи бетоном или когда продольная арматура неполной длины размещается без боковых связей, арматуру разрешается размещать после забивки свай. полностью забетонированы, но пока бетон еще находится в полужидком состоянии.
1810.3.5 Армирование в сейсмостойком расчете категории C или D
1810.4 Забивные необсаженные сваи
1810.4.1 Допустимые напряжения
Допустимое расчетное напряжение в бетоне не должно превышать 25 % 28-дневной расчетной прочности на сжатие ( 900 f’ c ), применяемые к площади поперечного сечения, не превышающей внутреннюю площадь кожуха привода или шпинделя.
1810.4.2 Размеры
Минимальный диаметр забивной необсаженной сваи должен составлять 12 дюймов (305 мм).
1810.4.3 Установка
Сваи не должны забиваться в пределах шести диаметров сваи от центра к центру в зернистых грунтах или в пределах половины длины сваи в связных грунтах сваи, заполненной бетоном менее 48 часов, если только это не одобрено уполномоченным лицом .
Если бетонная поверхность в любой завершенной свае поднимается или опускается, свая должна быть заменена. Сваи не должны устанавливаться в грунтах, которые могут вызвать пучение свай. Установка должна производиться под непосредственным наблюдением инженера, который должен подтвердить заказчику, что сваи были установлены в соответствии с утвержденным проектом
1810.4.4 Бетонное покрытие
Арматура свай должна иметь бетонное покрытие толщиной не менее 2 1 / 2 дюймов (64 мм), измеренных от внутренней поверхности кожуха привода или шпинделя.
1810.5 Сваи со стальным каркасом
1810.5.1 Материалы
Оболочки или кожухи свай должны быть изготовлены из стали и должны быть достаточно прочными, чтобы противостоять обрушению, и достаточно водонепроницаемыми, чтобы исключить любые посторонние материалы во время укладки бетона. Стальные снаряды должны иметь герметичный наконечник диаметром не менее 8 дюймов (203 мм).
1810.5.2 Допустимые напряжения
Допустимое расчетное сжимающее напряжение в бетоне не должно превышать 33% от указанной прочности на сжатие через 28 дней ( f’ c ).
Допустимое сжимающее напряжение бетона должно составлять 0,40 ( f’ c ) для той части сваи, которая соответствует условиям, указанным в разделах с 1810.5.2.1 по 1810.5.2.4.
1810.5.2.1 Толщина кожуха
Толщина стального кожуха должна быть не менее стандартного калибра № 14 (0,068 дюйма) (1,75 мм) изготовителя.
1810.5.2.2 Оболочка типа
Оболочка должна быть бесшовной или снабжена швами, имеющими прочность, равную прочности основного материала, и иметь конфигурацию, обеспечивающую удержание монолитного бетона.
1810.5.2.3 Прочность
Отношение предела текучести стали ( f y ) к расчетной прочности на сжатие через 28 дней ( f’ c 9005) должно быть не менее шести.
1810.5.2.4 Диаметр
Номинальный диаметр сваи не должен превышать 16 дюймов (406 мм).
1810.5.3 Установка
Стальные корпуса должны быть забиты на оправке по всей длине в контакте с окружающим грунтом.
Стальные обечайки должны забиваться в таком порядке и с таким шагом, чтобы исключить искривление или повреждение уже установленных свай. Свая не должна быть забита в пределах четырех с половиной средних диаметров сваи, заполненной бетоном, возраст которого не превышает 24 часов, если это не одобрено комиссаром. Запрещается укладывать бетон в стальные оболочки в зоне подъема вождения.
1810.5.4 Армирование
Армирование не должно располагаться в пределах 1 дюйма (25 мм) от стальной оболочки. Армирование требуется для неподдерживаемой длины сваи или там, где свая спроектирована таким образом, чтобы выдерживать подъем или неуравновешенные боковые нагрузки.
1810.5.4.1 Сейсмическое армирование
Если сооружению отнесена категория сейсмостойкости C или D в соответствии с разделом 1616, должны быть выполнены требования по армированию для буровых или винтовых необсаженных свай, указанные в разделе 1810.3.5.
Исключение: Спирально-сварной металлический кожух толщиной не менее стандартного калибра № 14 (0,068 дюйма) допускается для обеспечения удержания бетона вместо закрытых связей или эквивалентных спиралей, требуемых в необсаженной бетонной свае.
