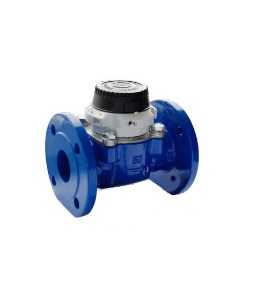

Счетчик воды ВХ-100 (ВМХ-100)
Продажа приборов учета воды со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на водяные счетчики ВХ-100 (ВМХ-100) запрашивайте в отделе трубопроводной арматуры.
Технические характеристики
Ду, мм: | 100 |
Тип счетчика: | турбинный |
Рабочая среда: | хол. вода |
Монтажн. длина, мм: | 250 |
Номин. расход, м3/час: | 150 |
Мин расход, м3/час: | 1.0000 |
Макс. расход, м3/час: | 300 |
Макс. Py, МПа: | 1.6 |
Импульсный выход: | опция |
Порог чувствительности, м |
0.2500 |
Переходный расход, м3/час: | 2.5 |
Присоединение: | фланцевое |
Рабочее положение: | любое |
Прям. участки до/после счетчика: | 3 Ду до, 1 Ду после |
Относит. погрешность: | от Qmin до Qt = ±5%, от Qt до Qmax = ±2% |
Наиб. знач. роликового указателя, м3: | 999 999 |
Наим. цена деления, м3: | 0.00005 |
Межповерочный интервал, лет: | 6 |
Высота, мм: | 255 |
Ширина, мм: | 215 |
Масса, кг: | 19 |
Счетчик ВХ-100 (ВМХ-100 снят с производства) может быть доукомплектован функцией импульсного выхода без остановки в работе
Заказать и купить счетчик воды ВХ-100 (ВМХ-100) вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.
kpsk.ru
Счетчик холодной воды турбинный ВМХ (ВМХ-50, ВМХ-65, ВМХ-80, ВМХ-100, ВМХ-150, ВМХ-200)
Преимущества водосчетчиков турбинных
- счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
- турбинные счетчики воды имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам.
- по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров.
- гарантийный срок эксплуатации счетчика типа ВМХ- 6 года.
1-корпус; 2-фланец; 3-крышка;4 –болты; 5-прокладка; 6- турбинка; 7 – ось; 8-обтекатель входа; 9- обтекатель выхода;10- тяга; 11-шток регулятора; 12-винт регулятора; 13-червячная передача; 14- шток вертикальный; 15-полумуфта магнитная ; 16-полумуфта ведомая; 17 крышка;
18-кожух.
Размеры в миллиметрах
Тип | Обозначение параметра | ||||||||
---|---|---|---|---|---|---|---|---|---|
Ду | L | H | h2 | h | d | n | D | D1 | |
Значение параметра | |||||||||
ВМХ-50 | 50 | 200 | 120 | 200 | 73 | 18 | 4 | 165 | 125 |
ВМХ-65 | 65 | 200 | 120 | 200 | 85 | 18 | 4 | 180 | 145 |
ВМХ-80 | 80 | 225 | 150 | 270 | 95 | 18 | 8 | 200 | 160 |
ВМХ-100 | 100 | 250 | 150 | 270 | 105 | 18 | 8 | 220 | 180 |
ВМХ-150 | 150 | 300 | 177 | 356 | 135 | 22 | 8 | 280 | 240 |
ВМХ-200 | 200 | 350 | 206 | 441 | 162 | 22 | 12 | 335 | 295 |
Схема водомерной вставки
1. Счетчик воды
2. Задвижка
3. Фильтр
4. Патрубок
5. Патрубок
6. Прокладка
7. Фланец по ГОСТ 12815
Ду | L, мм | L1, мм | L2, мм | L общ, мм | ||||
---|---|---|---|---|---|---|---|---|
| ||||||||
50 | 150 | 230 | 200 | 890 | ||||
80 | 180 | 310 | 225 | 965 | ||||
100 | 190 | 350 | 250 | 1290 | ||||
150 | 210 | 480 | 300 | 1660 | ||||
200 | 230 | 650 | 400 | 2080
|
Технические характеристики счетчика ВМХ:
Наименование основных технических характеристик | Условный диаметр DN, мм | |||||
---|---|---|---|---|---|---|
| 50 | 65 | 80 | 100 | 150 | 200 |
1.1 Для счетчиков холодной воды в диапазоне температур от +5 до +50 ° С(тип ВМХ) | ||||||
– наименьший Q min | 0,3 | 0,45 | 0,6 | 1,0 | 2,0 | 4,0 |
-переходный Qt | 0,9 | 1,0 | 1,0 | 2,5 | 4,0 | 6,0 |
-номинальный Qn | 45 | 60 | 120 | 150 | 250 | 500 |
-наибольший Qmax | 120 | 180 | 240 | 300 | 500 | 1000 |
-порог чувствительности | 0,15 | 0,2 | 0,25 | 0,25 | 1,0 | 1,5 |
Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп | 0,1 | 10 | ||||
Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп | 0,001 | 0,01 | ||||
Гидравлическое сопротивление S, м/(м3 /ч)2 | 8,2 × 10-4 | 7,0 × 10-4 | 1,1 × 10-4 | 8,3 × 10-5 | 1,6 × 10-5 | 3,3 × 10-6 |
Емкость индикаторного устройства, м3 | 999999 | 9999999 | ||||
Наименьшая цена деления, м3 | 0,0005 | 0,005 | ||||
Положение шкалы индикаторного устройства | Вверх или в сторону | |||||
Масса, кг (не более) | 8,5 | 12 | 15 | 19 | 36 | 51 |
Присоединение к трубопроводу фланцевое по ГОСТ 12815 | ||||||
Трубопровод | горизонтальный, вертикальный или наклонный
|
npo-impuls.com
Водосчетчик турбинный ВМХ-100 | ООО”Т-КОП”
Водосчетчик турбинный ВМХ-100
Область применения турбинных водосчетчиков весьма обширна, что определяется их назначением и конструктивными особенностями. Они активно используются на производственных и предприятиях промышленности, а также применяются в сфере жилищно-коммунального хозяйства. При оснащении устройств импульсными датчиками показания с них можно снимать дистанционно, что для непосредственных заказчиков очень удобно.
Для измерения показателей холодной воды предназначаются водосчетчик турбинный ВМХ-100. Это оборудование применяют к питьевой и сетевой воде, проходящей по трубопроводу при температурных показателях в пределах +5…+50С при условии рабочего давления 1,6 МПа. На изделия данной категории установлен соответствующий ГОСТ Р 50193.1 и метрологический класс B, но основные технические характеристики прибора превышают целый ряд требований.
Водосчетчик турбинный ВМХ-100 имеют фланцевое соединение, соответствующее ГОСТу 12815. Монтаж приборов осуществляется на трубопроводы горизонтального, вертикального и наклонного положения.
Основными преимуществами измерительных устройств из этой категории являются:
* герметичность счетного механизма, за счет которого прибор может монтироваться в колодцах на затапливаемых территориях;
* возможность установки и подключения приборов для дистанционного измерения показаний низко- и высокочастотными импульсами;
* большой гарантийный срок на эксплуатацию счетчика;
* возможность дополнительной комплектации устройства специальным герметично закупоренным датчиком – магнитом, передающим низкочастотные импульсы (опционно).
Преимуществами турбинного водосчетчика в сравнении с крыльчатым аппаратом следует выделить:
* быстрота реакции на изменяемые скорость потока и струю воды;
* большой диапазон колебания температурных показателей;
* стойкость к загрязненным и жидкостям с различными примесями;
* устойчивость к перепадам давления.
В ООО «Торгово-комплексное оснащение предприятий» вы можете приобрести качественные счетчики воды с продолжительным эксплуатационным сроком, указанным в сопроводительной документации. Заказ оформить можно и по телефону, и посредством электронной почты, адрес которой вы найдете в соответствующем разделе на сайте ООО «ТКОП». Мы гарантируем минимальные сроки адресной доставки и принимаем различные формы оплаты.
torgkop.ru
Водосчетчик ВМХ-100 в Екатеринбурге (Счетчики воды)
Водосчетчик ВМХ-100
Назначение
Счетчики холодной воды турбинные ВМХ предназначены для измерения объемов питьевой воды по СанПиН2.1.4.1074 и сетевой воды по СНиП 2.04.07, протекающих в системах холодного водоснабжения, подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения при давлении до 1,6 МПа (16 кгс/см2) и диапазоне температур от 5 до 50°С. Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193.1, превышая его требования по ряду основных технических характеристик.
Преимущества водосчетчиков турбинных
- счетный механизм герметизирован, допускается работа в затапливаемых колодцах;
- турбинные счетчики воды имеют возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам.
- по заказу потребителя счетчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом (ценой импульса) 1, 10, 100 и 1000 литров.
- гарантийный срок эксплуатации счетчика типа ВМХ- 6 года.
1-корпус; 2-фланец; 3-крышка;4 –болты; 5-прокладка; 6- турбинка; 7 – ось; 8-обтекатель входа; 9- обтекатель выхода;10- тяга; 11-шток регулятора; 12-винт регулятора; 13-червячная передача; 14- шток вертикальный; 15-полумуфта магнитная ; 16-полумуфта ведомая; 17 крышка;
18-кожух.
50
65
80
100
150
200
Расход воды, м3 /ч
1.1 Для счетчиков холодной воды в диапазоне температур от +5 до +50 ° С(тип ВМХ)
– наименьший Q min
0,3
0,45
0,6
1,0
2,0
4,0
-переходный Qt
0,9
1,0
1,0
2,5
4,0
6,0
-номинальный Qn
45
60
120
150
250
500
-наибольший Qmax
120
180
240
300
500
1000
-порог чувствительности
0,15
0,2
0,25
0,25
1,0
1,5
Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп
0,1
10
Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп
0,001
0,01
Гидравлическое сопротивление S, м/(м3 /ч)2
8,2 × 10-4
7,0 × 10-4
1,1 × 10-4
8,3 × 10-5
1,6 × 10-5
3,3 × 10-6
Емкость индикаторного устройства, м3
999999
9999999
Наименьшая цена деления, м3
0,0005
0,005
Положение шкалы индикаторного устройства
Вверх или в сторону
Масса, кг (не более)
8,5
12
15
19
36
51
Присоединение к трубопроводу фланцевое по ГОСТ 12815
Трубопровод
горизонтальный, вертикальный или наклонный
Размеры в миллиметрах
Тип
Обозначение параметра
Ду
L
H
h2
h
d
n
D
D1
Значение параметра
ВМГ-50
50
200
120
200
73
18
4
165
125
ВМГ-65
65
200
120
200
85
18
4
180
145
ВМГ-80
80
225
150
270
95
18
8
200
160
ВМГ-100
100
250
150
270
105
18
8
220
180
ВМГ-150
150
300
177
356
135
22
8
280
240
ВМГ-200
200
350
206
441
162
22
12
335
295
Схема водомерной вставки
1. Счетчик воды
2. Задвижка
3. Фильтр
4. Патрубок
5. Патрубок
6. Прокладка
7. Фланец по ГОСТ 12815
Ду
L, мм
L1, мм
L2, мм
L общ, мм
50
150
230
200
890
80
180
310
225
965
100
190
350
250
1290
150
210
480
300
1660
200
230
650
400
2080
Характеристики водосчетчика ВМХ-100
- — Производитель: Водоприбор
- — Страна производитель: Россия
