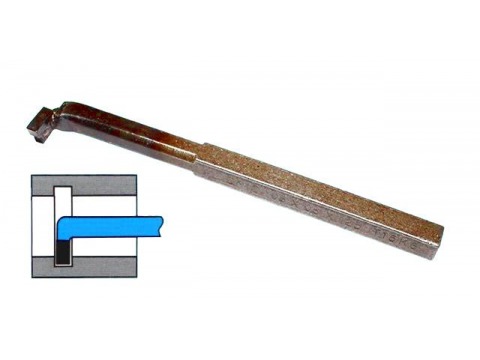

Резец расточной в категории “Инструмент”
Резец расточной ВК8 10/60. СССР
На складе
Доставка по Украине
70 грн
Купить
ОТК-Инструмент
Резец расточной Т15К6 10/70мм. СССР
На складе
Доставка по Украине
75 грн
Купить
ОТК-Инструмент
Резец расточной Т15К6 10/90. СССР
На складе
Доставка по Украине
85 грн
Купить
ОТК-Инструмент
Резец расточной Т15К6 10/100. СССР
На складе
Доставка по Украине
90 грн
Купить
ОТК-Инструмент
Резец расточной Т15К6 12/70. СССР
На складе
Доставка по Украине
90 грн
Купить
ОТК-Инструмент
Резец расточной для сквозных отверстий 20х20х200 Т5К10 (ЧИЗ)
На складе
Доставка по Украине
169 грн
Купить
ЧП “Грина”
Резец расточной для глухих отверстий 32х25х280 ВК8 (ЧИЗ)
На складе
Доставка по Украине
286 грн
Купить
ЧП “Грина”
Резец расточной для сквозных отверстий 25х16х200 Т5К10 (ЧИЗ)
На складе
Доставка по Украине
128 грн
Купить
ЧП “Грина”
Резец расточной для сквозных отверстий 32х25х280 ВК8 (ЧИЗ)
На складе в г.
Сумы
Доставка по Украине
319 грн
Купить
ЧП “Грина”
Резец расточной для глухих отверстий 25х16х200 Т15К6 (ЧИЗ)
На складе
Доставка по Украине
112 грн
Купить
ЧП “Грина”
Резец расточной для сквозных отверстий 25х16х200 Т5К10
На складе
Доставка по Украине
по 179 грн
от 3 продавцов
179 грн
Купить
Профтехинструмент
Резец расточной и долбёжный 6 мм JET
Доставка из г. Запорожье
1 422 — 1 426 грн
от 2 продавцов
1 422 грн
Купить
Резец расточной для глухих отв. 25х16х200, Т5К10
Под заказ
Доставка по Украине
от 216 грн
Купить
ООО “Импульспром”
Резец расточной для глухих отверстий 25х25х240х100, Т15К6
Под заказ
Доставка по Украине
от 420 грн
Купить
ООО “Импульспром”
Резец расточной для сквозных отверстий 25х25х240х100, Т15К6
Под заказ
Доставка по Украине
от 420 грн
Купить
ООО “Импульспром”
Смотрите также
Резец расточной для глухих отверстий 16х16х140 Т15К6 токарный по металлу СИТО Беларусь
На складе
Доставка по Украине
150 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Резец расточной для сквозных отверстий 16х16х170 Т15К6 по металлу Сито Беларусь
На складе
Доставка по Украине
150 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Резец расточной для сквозных отверстий 16х16х170 ВК8 токарный Сито Беларусь
На складе
Доставка по Украине
150 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Резец расточной для глухих отверстий 10х10х100 Т30К4 ГОСТ 18883-73
На складе
Доставка по Украине
150 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Резец расточной для сквозных отверстий 16х16х140 Т15К6 ГОСТ 18882-73
На складе
Доставка по Украине
145 грн
Купить
Metalorez ▶ Металлорежущие инструменты и оснастка
Резец расточной для сквозных отверстий 25х16х200 Т15К6
Доставка по Украине
231 грн
Купить
ООО “Импульспром”
Резец расточной SCLCR-06 S10K SMOXH
На складе в г.
Кременчуг
Доставка по Украине
710 грн
Купить
СТАНОЧНИК Интернет-магазин
Резец расточной для расточной державки 8х25 Т15К6 левый
На складе в г. Кременчуг
Доставка по Украине
40 грн
Купить
СТАНОЧНИК Интернет-магазин
Резец расточной SCLCR-09 S16Q VORGEN
На складе в г. Кременчуг
Доставка по Украине
1 100 грн
Купить
СТАНОЧНИК Интернет-магазин
Резец расточной для глухих отверстий 16х16х140 Т15К6 ЧИЗ
Доставка по Украине
121.30 грн
Купить
ООО “СЛОБОДАИНСТРУМЕНТ”
Резец расточной для глухих отверстий 16х16х140 Т5К10 ЧИЗ
Доставка по Украине
153.80 грн
Купить
ООО “СЛОБОДАИНСТРУМЕНТ”
Резец расточной для глухих отверстий 16х16х170 ВК8 ЧИЗ
Доставка по Украине
157.50 грн
Купить
ООО “СЛОБОДАИНСТРУМЕНТ”
Резец расточной для глухих отверстий 16х16х170 Т15К6 ЧИЗ
Доставка по Украине
128.
80 грн
Купить
ООО “СЛОБОДАИНСТРУМЕНТ”
Резец расточной для глухих отверстий 20х16х200 ВК8 ЧИЗ
Доставка по Украине
133.80 грн
Купить
ООО “СЛОБОДАИНСТРУМЕНТ”
New Product Announcement
ТОЧЕНИЕ
NPA 27/2017
Антивибрационные расточные резцы со сменными токарными головками
Особенности
ISCAR представляет новую линейку расточных резцов с антивибрационной конструкцией и большим соотношением “длина/ диаметр”.
Одна из самых распространённых токарных операций – это растачивание отверстий в деталях, также известное как “внутреннее точение”. Для этого типа обработки наиболее широко применяются расточные резцы.
При выборе расточного резца для внутреннего точения, нужно учитывать соотношение “глубина обрабатываемого отверстия / диаметр отверстия”, и тип материала.
Большое соотношение “длина / диаметр” может приводить к изгибу инструмента, влияя на точность и качество поверхности.
Для охвата полного ряда операций внутреннего точения, ISCAR разработал соответствующие наборы высококачественных расточных резцов для внутренней обработки. Новые резцы с разными геометриями пластин охватывают все операции обработки с соотношением от 4xD до 10xBD (растачиваемый диаметр).
ISCAR предлагает три типа расточных резцов: с хвостовиком из стали, из твёрдого сплава, и с антивибрационным хвостовиком.
Максимальный вылет для расточных резцов со стальным хвостовиком составляет до 4xBD. Это ограничение проистекает из того факта, что при использовании более длинного стального хвостовика (больше, чем 4xBD) могут возникнуть нежелательные вибрации, из-за эластичности и характеристик стали.
Для ограничения вибраций на вылете более 4xBD и до 6xBD, рекомендуется применять расточные резцы с твердосплавным хвостовиком. Эти резцы представляют идеальный высокоэффективный вариант для операций растачивания на глубину обработки до 6BD. Эта способность применима к твёрдому сплаву, чей коэффициент эластичности в три раза выше, чем у стали.
Тем не менее, когда требуется обработка с вылетом более чем 6xBD, даже твердосплавный хвостовик подвержен вибрациям. Таким образом, в этих случаях применение твёрдого сплава может быть несколько ограничено.
Выбор расточных резцов с учётом соотношения “Вылет / диаметр резца”
Вылет
Антивибрационный хвостовик, до 10D
Твердосплавный хвостовик, до 7D
Стальной хвостовик, до 4D
L (мм)
Глубокое точение
Решения для глубокого точения для внутренних с большим соотношением “глубина/ диаметр” включают специальные антивибрационные расточные резцы с “живой” системой гашения вибраций, расположенной внутри корпуса инструмента.
Разработанные проектно-конструкторским отделом ISCAR, инновационные расточные резцы
WHISPER
LINE
предназначены, чтобы существенно уменьшить или даже полностью устранить вибрации при работе на длинном вылете от 7xBD до 14xBD.
Дополнительно, система включает другие элементы, которые помогают гасить вибрации. Реактивный механизм гашения колебаний вступает в действие при обработке на большую глубину с длинным вылетом, и действует как эффективный противовес вибрациям.
Высокоэффективный антивибрационный метод гашения колебаний применяется для большой глубины резания на больших подачах, и обеспечивает непрерывную производительную обработку.
Созданные компанией ISCAR антивибрационные инструменты
WHISPER
LINE
значительно улучшают стабильность обработки и повышают стойкость пластины. Эти факторы обеспечивают существенное повышение производительности, улучшение качества поверхности при обработке на длинном вылете, снижение процента брака, и повышение рентабельности пользователя инструмента.
Антивибрационные токарные резцы
WHISPER
LINE
позволяют устанавливать широкий ряд режущих головок с пластинами различных геометрий, включая все токарные пластины ISCAR стандарта ISO для разных операций; таким образом, обеспечивается высокая гибкость системы.
Антивибрационные расточные резцы
WHISPER
LINE
представляют экономичную модульную систему с широким рядом стандартных хвостовиков диаметром 16, 20, 25, 32, 40, 50 и 60 мм. На универсальные расточные резцы можно установить 8 разных сменных расточных головок с пластинами CCMT, VCMT, DCMT, DNMG, и VNMG.
Геометрия пластин
Правильная геометрия пластины – важный фактор при использовании антивибрационных расточных резцов. Для успешного антивибрационного эффекта, наиболее рекомендуется пластина с положительной геометрией и положительным передним углом, поскольку при обработке такая форма прилагает более низкие тангенциальные силы резания.
Выбор соответствующего радиуса угла пластин также имеет большое значение. Рекомендуются пластины с уменьшенным угловым радиусом, поскольку такая конфигурация значительно снижает силы резания: уменьшение контакта между пластиной и заготовкой позволяет ограничить и понизить вибрации.
Увеличенный угловой радиус создаёт повышенные радиальные и тангенциальные силы резания, которые могут производить нежелательные вибрации.
Пластины с наличием соответствующего стружколома рекомендуются для улучшения отвода стружки, так как длинная и спутанная стружка может создать ряд проблем при работе инструментами с длинным вылетом. Кроме повышения вибраций во время обработки, длинная и спутанная стружка также способна испортить или повредить поверхность заготовки. Настоятельно рекомендованные стружколомы ISCAR для антивибрационных инструментов – это стружколомы F3P/F3M для чистовой обработки на малую глубину резания; и стружколомы M3P/M3M, для промежуточной обработки.
Эти высокоэффективные стружколомы обеспечивают превосходный отвод стружки и производят мелкую стружку, которая легко удаляется с помощью СОЖ.
Важным фактором снижения вибраций является стабильность крепления антивибрационного расточного резца.
Надёжное крепление помогает пользователям получить правильные размеры заготовки, что в результате обеспечивает высокое качество поверхности и способствует уменьшению вибраций; зажимная длина должна составлять 4XBD.
Крепление антивибрационного расточного резца WHISPERLINE
Зажимная длина
4XBD/div>

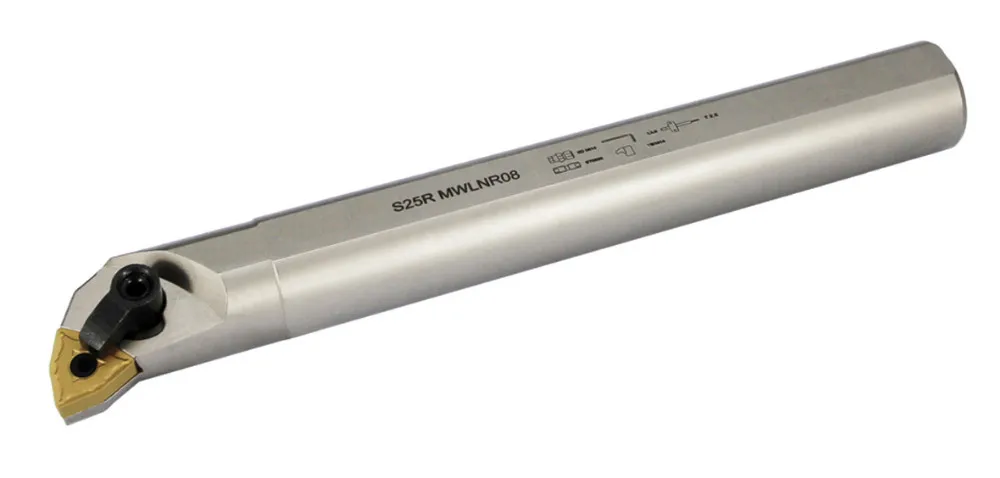

AVC-SCLCR/L
Сменные расточные головки с 80° ромбическими пластинами
AVC-SDUCR/L
Сменные расточные головки с 55° ромбическими пластинами с задним углом 7°
AVC-SVUCR/L
Сменные расточные головки с 35° ромбическими пластинами с задним углом 7°
AAVC-SVLCR/L
Сменные расточные головки с 35° ромбическими пластинами
AVC-DDUNR/L
Сменные расточные головки с 55° ромбическими пластинами
AVC-DVUNR/L
Сменные расточные головки с 35° ромбическими пластинами
AV-D
Антивибрационные резцы с внутренней подачей СОЖ и сменными токарными головками
Dynamic Bars — внутреннее растачивание
- Товары
- Фрезерование
- Сплавы для фрезерования
- 45°-70° Фрезерование
- Фрезерование 75°
- 90° / 88° Фрезерование
- Фрезерование с большой подачей
- Радиусное фрезерование
- Тяжелое фрезерование
- Фрезерование алюминия
- Фрезерование чугуна
- Спиральное фрезерование
- Фрезерование фасок
- Многофункциональный
- Превращение
- Токарные сплавы
- Державки
- бурение
- Волшебная дрель DRV
- Волшебная дрель DRA
- Волшебная дрель DRZ
- Волшебная дрель DRX
- Волшебная дрель DRC
- Волшебная дрель DRS
- ОТВЕРСТИЕ™
- Певица Дрель
- Зенковки
- Зенковки
- Нарезка/отрезка
- Наружная канавка
- Внутренние канавки
- Обработка торцевых канавок
- Отсечка
- Резьба
- Серия KTN/TF
- КТКФ
- Маленькие инструменты
- Кольцевой желобок API
- Пользовательские инструменты
- Фрезерование
- Литература
- Общие каталоги
- Брошюры по фрезерованию
- Токарные брошюры
- Брошюры по обработке канавок/отрезке
- Брошюры по малым инструментам
- Брошюры по бурению
- Отраслевые решения
- Ресурсы
- Видео
- Найти дистрибьютора
- Акции
- События
- Техническая поддержка
- Дом
- Индексируемые продукты
- Токарная обработка
- Державки
- Внешние держатели с двойным зажимом
Динамические оправки
Внутренние расточные оправки
Расточная оправка Kyocera Dynamic Bar имеет конструкцию AeroDynamic для улучшенного удаления стружки, уменьшения вибрации и стабильной обработки.
Посмотреть в цифровом каталоге ››
ПРЕИМУЩЕСТВА
- Максимальная толщина конструкции для повышения жесткости державки и контролируемой вибрации для стабильной обработки
- Большой карман для стружки обеспечивает превосходный отвод стружки
- Защита от вибрации
- Сохраняет высокую точность позиционирования режущей кромки за счет использования специального сплава, благодаря чему достигается высокая точность обработки
Скачать брошюру Другие брошюры
