Внутренняя и наружная резьба: Что такое резьба, типы резьб и их характеристики
alexxlab | 13.03.2023 | 0 | Разное
Кран латунный Стандарт внутренняя/наружная резьба рычаг 3/4″ – 305 руб.
Артикул: CW-FMH-034
В коробке, шт.: 96
В упаковке, шт.: 12
Описание: Кран шаровой для воды 3/4″ CTM СТАНДАРТ с внутренней/наружной резьбой, ручкой-рычагом применяется в качестве запорной арматуры на трубопроводах систем питьевого, хозяйственно-бытового и промышленного назначения, систем холодного, горячего водоснабжения и отопления, сжатого воздуха и жидких углеводородах, а также трубопроводах, транспортирующих среды, не агрессивные к материалам крана.
Особенности конструкции, технологии изготовления, применяемых материалов обеспечивают долголетнюю работу шарового крана СТМ СТАНДАРТ при эксплуатации в условиях отечественных инженерных систем.
Шаровой кран СТМ СТАНДАРТ является полнопроходным и ремонтопригодным.
Корпус и шток крана изготовлен из высококачественной горячепрессованной латуни CW617N с никелированным покрытием.
Шаровой затвор изготовлен из высококачественной горячепрессованной латуни CW617N отполирован и покрыт хромом.
Наличие тефлоновых седельных колец и сальниковой прокладки позволяет использовать шаровой кран СТМ СТАНДАРТ в отопительных системах с рабочей температурой до 150ºС.
Оптимальная длина резьбы обеспечивает надёжное соединение.
Техническое обслуживание крана в течение всего срока эксплуатации не требуется (средний срок службы – 20 лет, средний ресурс наработки на отказ – 35000 циклов).
ГАБАРИТЫ, ВЕС, РАЗМЕРЫ
-
Вес (гр)
МАТЕРИАЛ
-
Материал
Латунь
-
Покрытие
Никелерованное
НАЗНАЧЕНИЕ
-
Назначение
Применяется в качестве запорной арматуры на трубопроводах.
ОБЩИЕ
-
Название бренда
СТМ(Сантим)
-
СТАНДАРТ
РАБОЧИЕ РЕЖИМЫ
-
Ресурс механизма, раз
-
Температурный режим, С
-20°С до +150°С
ТИП, ВИД, ФОРМА
-
Кран с внутренней/наружной резьбой
УПАКОВКА И ФАСОВКА
-
В коробке (шт)
-
В упаковке (шт)
ФИЗИКО ХИМИЧЕСКИЕ И МЕХАНИЧЕСКИЕ СВ-ВА
-
Давление, бар
ХАРАКТЕРИСТИКИ КОНСТРУКЦИИ
-
Диаметр присоединения, дюйм
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
-
Срок службы
20 лет
Нарезание наружной и внутренней резьбы
Нарезание резьбы
Это выступы на поверхности винтов, гаек, болтов и шпилек, расположенные по винтовой линии
Резьба
Виды резьбы
наружная резьба
внутренняя резьба
Инструмент для нарезания наружной резьбы
плашкодержатель
плашка
Инструмент для нарезания внутренней резьбы
вороток
метчик
Это скрепление деталей между собой при помощи болтов, винтов, гаек и шпилек
Резьбовое соединение
Детали резьбовых соединений
гайка
шпилька
винт
болт
Словарь
Резьба
Нарезать резьбу
Наружная резьба
Внутренняя резьба
Метчик
Вороток
Плашка
Плашкодержатель
Накернить центр отверстия
Резьбовое соединение
Болт
Винт
Шпилька
Гайка
Кернер
Проверь свои знания
Что такое резьба?
А – выступы на заготовке
Б – выступы на поверхности винтов, болтов, шпилек
и гаек
В – выступы на поверхности напильника
Подумай!!!
Подумай!!!
Правильно
Проверь свои знания
Как называется этот инструмент?
А – вороток
Подумай!!!
Б – оправка
В – плашкодержатель
Подумай!!!
Правильно
Проверь свои знания
Для чего нужен метчик и вороток:
А – для нарезания внутренней резьбы
Б – для рубки металла
Правильно
- В – для нарезания наружной резьбы
Подумай!!!
Подумай!!!
Проверь свои знания
Какие детали имеют внутреннюю резьбу?
А – гайка
Правильно
- В – кернер, чертилка, сверло
Подумай!!!
Подумай!!!
Проверь свои знания
Выбери детали для резьбового соединения
Отвёртка
Струбцина
Метчик
Болт
Винт
Ручные тиски
Шпильки
Гайка
Проверь свои знания
Как называется этот инструмент?
А – кернер
Подумай!!!
Б – зубило
В – метчик
Подумай!!!
Правильно
Проверь свои знания
Резьбовое соединение- это…
А – соединение на гвоздях
Б –скрепление деталей между собой при помощи болтов,
винтов, гаек и шпилек
В – для опиливания металла
Подумай!!!
Правильно
Подумай!!!
Проверь свои знания
Для чего применяют метчик?
А – для нарезания внутренней резьбы
Б – для сверления отверстий
Правильно
- В – для нарезания наружной резьбы
Подумай!!!
Подумай!!!
Проверь свои знания
Для нарезания наружной резьбы применяют:
А – плашку с плашкодержателем
Б – метчик и вороток
Правильно
- В – молоток и зубило
Подумай!!!
Подумай!!!
Проверь свои знания
Как называется этот инструмент?
А – шаблон
Подумай!!!
Б – гайка
В – плашка
Подумай!!!
Правильно
Проверь свои знания
Какие детали имеют наружную резьбу?
А – б олт, винт, шпилька
Б – гайка , чертилка, угольник
Правильно
- В – молоток и зубило
Подумай!!!
Подумай!!!
Проверь свои знания
Для чего применяют плашку?
А – для нарезания наружной резьбы
Б – для сверления отверстий
Правильно
- В – для нарезания внутренней резьбы
Подумай!!!
Подумай!!!
Проверь свои знания
Как называется этот инструмент?
А – зубило
Подумай!!!
Б – плашкодержатель
В – вороток
Подумай!!!
Правильно

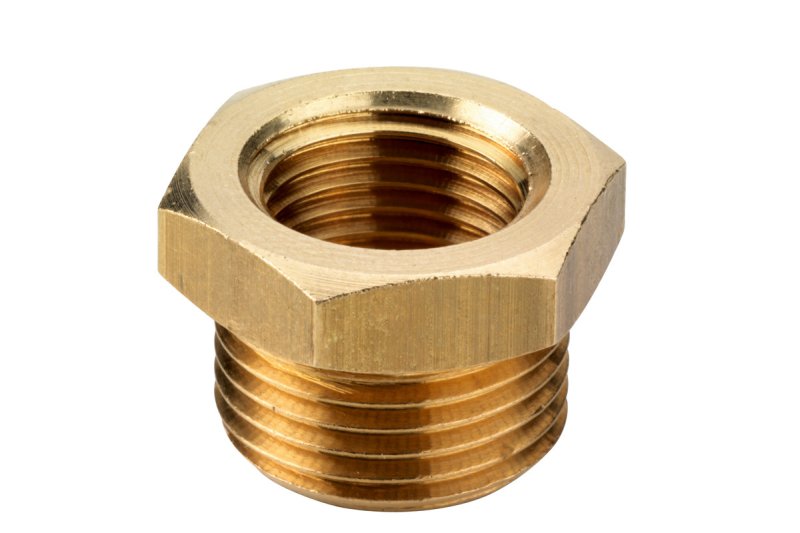

Специальная гайка с внутренней и внешней резьбой
Гайка — это вид крепежа с резьбовым отверстием.
Гайки почти всегда используются напротив ответного болта, чтобы скрепить стопку деталей вместе. Два партнера удерживаются вместе за счет сочетания трения их нитей, легкого растяжения болта и сжатия частей. В тех случаях, когда вибрация или вращение могут привести к ослаблению гайки, могут использоваться различные фиксирующие механизмы: клеи, предохранительные штифты или стопорная проволока, нейлоновые вставки или резьба слегка овальной формы. Наиболее распространенная форма — шестигранная по тем же причинам, что и головка болта — 6 сторон обеспечивают хорошую детализацию углов для инструмента (хорошо в труднодоступных местах), но большее количество (и меньшие) углы могут быть уязвимы для закругления. . Существуют и другие специальные формы для определенных нужд, например барашковые гайки для регулировки пальца и накидные гайки для труднодоступных мест.
Гайки имеют рейтинг прочности, совместимый с соответствующими болтами; например, гайка с классом прочности 10 по стандарту ISO сможет выдерживать нагрузку прочности болта болта с классом прочности по стандарту ISO 10.
9 без зачистки. Точно так же гайка класса SAE 5 может выдерживать испытательную нагрузку болта класса SAE 5 и так далее.
Существует большое разнообразие гаек, от бытовых аппаратных до специализированных отраслевых конструкций, разработанных в соответствии с различными техническими стандартами.
Details
what we can do
Feedback from customers
Various kinds of fasteners for you reference
Packaging & Shipping
Cardboard package or as requested
Наши услуги
1 : Мы можем предоставить образцы в течение 7 дней
2 : Предоставление услуг на заказ
3: Мы можем помочь вам разработать новый продукт
4: обеспечение качества
5: Заводская цена
М-синговый улучшенные методы обнаружения, с развитием сильных возможностей проектирования, качества продукции, внедрением отечественных и зарубежных высокоточных пресс-форм и высококачественного сырья.
Основная производственная линия с болтами GB, JIS Японии, ANSI США, немецким DIN, британскими стандартами BS, и клиенты могут запросить все виды сложной конструкции и производства стандартных деталей. И через сторонние авторитетные агентства по тестированию продуктов, квалифицированные в соответствующем отчете. Оборудование для пережатия жатки, рулонная машина, хвостовая резка, штамповочные станки, станки для фрезерования пазов, линейная резка, автоматические токарные станки и другое производственное оборудование, некоторые из которых включают в себя дополнительные машины, собирающие управляемый компьютером дисплей с автоматическим обнаружением, могут обеспечить стабильную и быстрая нулевая терпимость к продукту, ежемесячная производственная мощность составляет несколько 10 миллионов.
Как купить в США
1: Мы принимаем все виды оплаты
2: предоставлен крошечный заказ, если продукты, необходимые в нашем складе
3: Мы ответим на ваш электронный до 15 часов
Основы внешних потоков — потоки, часть 1
Потоки — это нечто удивительное, если задуматься об этом.
Да, я знаю, никто никогда не перестает думать о тредах. Но учтите следующее: правильно изготовленный болт, подверженный экстремальному растягивающему напряжению, сломается по диаметру до того, как срежется резьба. Другими словами, при вертикальном натяжении резьба сильнее, чем самая слабая часть самого болта. Когда вы затягиваете резьбу в соединении, металл в корпусе болта будет растягиваться, пока в конце концов не сломается, но резьба не будет деформирована. Ладно, последнее. Учтите: в приведенном выше сценарии большая часть усилия сосредоточена на двух нижних витках и распределяется неравномерно, а витки ВСЕ ЕЩЕ не порвутся до того, как болт сломается. Темы крутые.
Основы внешней резьбы. Терминология
Мы изготавливаем детали с внешней резьбой, поэтому мы сосредоточимся на ней. Мы немного поговорим о внутренних потоках во второй части нашей серии тем. При разговоре о потоках используется много терминов, поэтому я подумал, что было бы полезно начать со схемы внешнего потока и обсудить некоторые из наиболее важных терминов.
Гребень – верхняя часть резьбы.
Корень — нижняя часть резьбы.
Пашина — соединяет гребень и корень.
Шаг — расстояние, измеренное параллельно оси резьбы между соответствующими точками на соседних резьбах. Итак, выберите точку на нити и измерьте расстояние до той же точки на следующей нити.
Большой диаметр — диаметр болта, измеренный по вершинам резьбы.
Второстепенный диаметр — диаметр болта, измеренный в основании резьбы.
Диаметр шага — диаметр теоретического цилиндра, проходящего через резьбу таким образом, что расстояние между гребнями и впадинами одинаково.
Как говорить о резьбе — дюймовая версия
Чтобы статья была достаточно короткой, я буду говорить исключительно о резьбе Unified Inch. (Если вы хотите узнать больше о метрических резьбах, не волнуйтесь, у нас есть статья , посвященная им.
) Давайте начнем с примера, который поможет понять, как мы выражаем дюймовые резьбы:
На фото двухсторонняя шпилька с резьбой 5/8-11 UNC 3A. Давайте разберемся, что это значит.
«5/8» относится к номинальному большому диаметру резьбы. Вы помните из вышеизложенного, что большой диаметр – это диаметр резьбы, измеренный на гребнях. Мы используем слово «номинальный» в значении «более или менее». Основной диаметр имеет встроенный допуск и может составлять от 0,6129″ до 0,6250″, но мы называем его просто «5/8», потому что так проще.
«11» означает количество полных витков резьбы в одном дюйме длины резьбы или витков на дюйм. Если бы вы посчитали количество витков резьбы в одном дюйме вышеприведенного болта, то, конечно же, их было бы 11.
Унифицированная дюймовая резьба имеет два основных класса: UNC (крупный шаг) и UNF (мелкий шаг). Крупная резьба имеет меньше нитей на дюйм, чем мелкая. В приведенном выше примере «UNC» говорит вам, что это грубая нить. Если бы это была резьба UNF, она была бы 5/8-18, то есть имела бы номинальный диаметр 5/8″ и 18 витков на дюйм.
