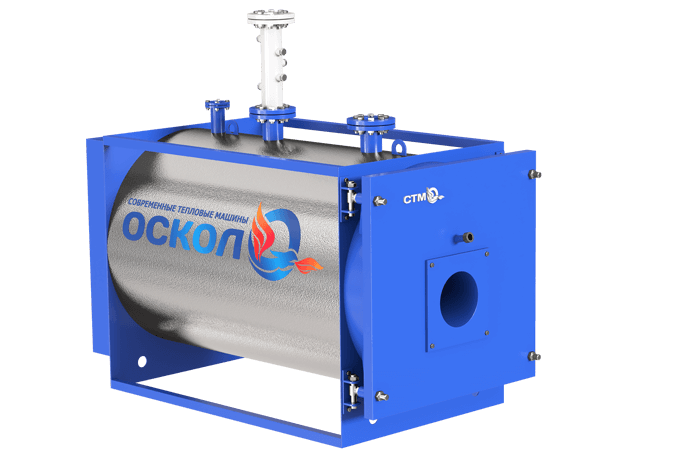

Водогрейный электрокател 400/0,4 (промышленный)

  Как  специализированное предприятие по производству и поставке котельного и котельно-вспомогательного оборудования, наше предприятие предлагает изготовить и поставить надежный, эффективный в эксплуатации электрический водогрейный котел с потребляемой мощностью до 400 кВт (с верхним подключением электродов), в комплектацию поставки входит котел типа КЭВ-400/04 кВ (К – котел, Э – электрический, В – водогрейный, далее сокращено КЭВ изготавливаются согласно ТУ25.2112-002-63887197-2017, декларация ЕАС – №РОСС RU 0001.21 АВ90 зарегистрирована от 15.12.2017 г.) в сборе с приборами контроля и запорной арматурой в приделах котла, силовой щит с встроенной автоматизированной системой управления нагрузки 25-100% (входящий в поставку котла). Котлы типа КЭВ просты в эксплуатации и ремонтопригодны, эффективны в работе так как являются нагревателем прямого действия с КПД-98%.

Электрический водогрейный котел не подлежат регистрации в органах Ростехнадзора, что дает большое преимущество в применение предлагаемого нами оборудования.

Также мы предлагаем провести комплекс работ по следующим направлениям:

        • проектирование котельной, как стационарной так и МКУ,

           • монтажные, наладочные и пускорежимноналадочные работы.

Для приобретения водогрейного электродного котла КЭВ-400/0,4 кВт от Вас потребуется отправить в наш адрес заявку на приобретаемое оборудование, где требуется указать:

            • реквизиты предприятия;

           • контактное лицо, должность;

           • телефоны/факс  для обратной связи;

           • электронную почту предприятия (e-mail:).

Для расчёта стоимости доставки – указать место прибытия груза.



Многоканальный: 8 (3854) 306990

 Телефон/факс: 8 (3854) 448649

Мобильный: 8-905-987-57-46

e-mail:biek22@mail. ru

Комплект поставки (навести курсив увеличить картинку):





Фото, производственная площадка:

Увеличить изображение

Обработка на токарном станке СТК36G:

Область применения:

 Электродный водогрейный электрокотел мощностью 400 кВт предназначены для применения в системах отопления с принудительной циркуляцией и температурой теплоносителя до 95 °С в жилых и производственных помещений.

Устройство и принцип работы:

 Конструктивно водогрейный электрокотел мощностью 400  кВт представляет собой сосуд цилиндрической формы являя собой водогрейную камеру в внутри которой установлены фазные электроды и блок изоляторов (керамика) с токоподводящими шпильками через которые подается напряжение 380 В 50Гц. В отопительной сети или системе ГВС.

 Принцип работы водогрейного электрокотла мощностью 400 кВт серии и напряжением 380 вольт заключается в прямом нагреве воды электрическим током, которая проходит непосредственно через котел.

Регулирование нагрузки работы электродного электрокотла КЭВ-400 кВт (включение / отключение) задается установкой минимального и максимального значения заданной температуры (заданный параметр температуры теплоносителя, пример: вкл. 70 °С  – отк. 95 °С, интервал между вкл. и откл.  25 °С).

 Управление задаваемой нагрузкой промышленного водогрейного электрокотла мощностью 400 кВт  осуществляется с помощью БУСТ2 (блок управления тиристорами или симисторами) работая по числоимпульсному методу, что позволяет производить регулировку нагрузки водогрейного электро-котла 400 кВт в значениях от 25 до 100%.

 Допустимая температура теплоносителя (вода) на выходе из электрокотла не должна превышать 100 °С. Обеспечение контроля и защиты по токовой нагрузки с помощью амперметра OmixP99, контроль и защита по температуре с помощью двухканального регулятора 2ТРМ1,  контроль и защита по давлению с помощью электроконтактного манометра ТМ510Р, также предусмотрен предохранительный регулирующий клапан Ду25 (1-12 бар), для сброса аварийного давления в дренажную линию.

Защиты электрокотла мощнеостью 400 кВт  в случае аварийной ситуации при токовых перегрузках и коротких замыканиях, так же при превышении заданной температуры и давлению. Автоматизированный система управления электрокотлом КЭВ-400 кВт с потребляемой мощностью до 400 кВт позволяет поддерживать заданную температуру теплоносителя в системе теплоснабжения.

 «Погодное регулирование» позволяет автоматизировать управление водогрейным электрокотлом, по наружному температурному графику программируется задаваемая температура на подаче теплоносителя  в систему отопления, тем самым обеспечивая экономной режим работы водогрейного электродного электрокотла КЭВ-400 кВт, в системе отопления закрытого типа.

 В силовом шкафу управления водогрейным электрокотлом предусмотрена световая и звуковая сигнализация (наличие напряжения, включения нагрева, отказ контактора, контрль работы насоса, аварии (перегрузки по току и перегрев котла).

Технические характеристики:

Параметры электро-котла КЭВ-400 кВт 400/0,4

Максимальная мощность, кВт

 400
 Теплопроизводительность, Гкал/час 0,348

Площадь отапливаемого помещения, м2  при высоте 3м

3480-3750
Номинальный ток, А600
Рабочее давление, кгс/см2 (мПа)0,6 (0,6)
Напряжение сети трехфазного тока (50 Гц, +10%, -15%)380
Плавное регулирование мощности (электронное)30-100%
Температура воды на входе/выходе, °С75/95 (115)
КПД (%)98
Габариты электрокотла, мм700х900х1700
Габариты шкафа управления, мм800х400х2000
Масса блока котла, кг250
масса шкафа управления, мм150

 Срок службы до списания – 10 лет.

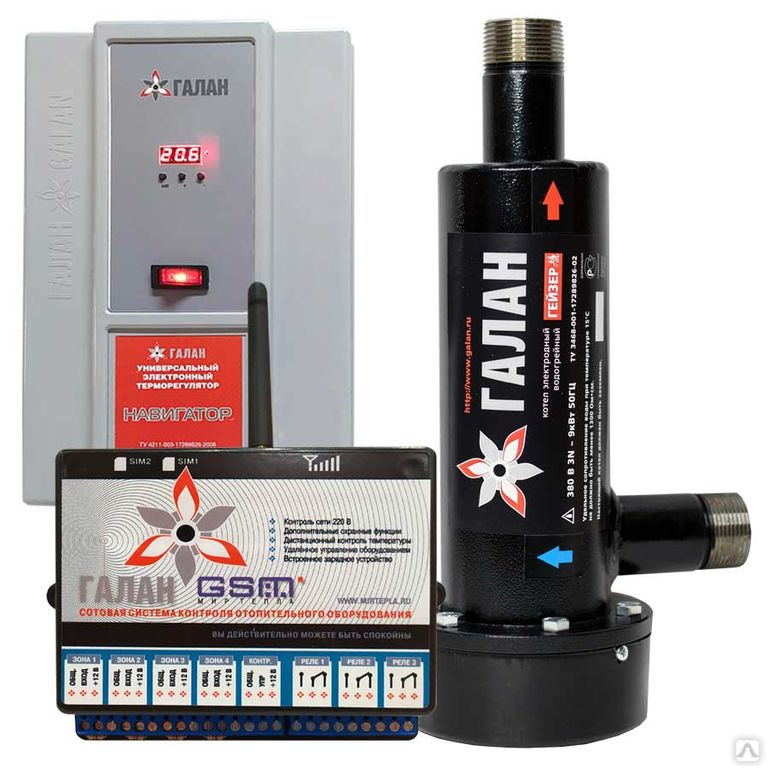

Электродный котел КВЭ 1/6

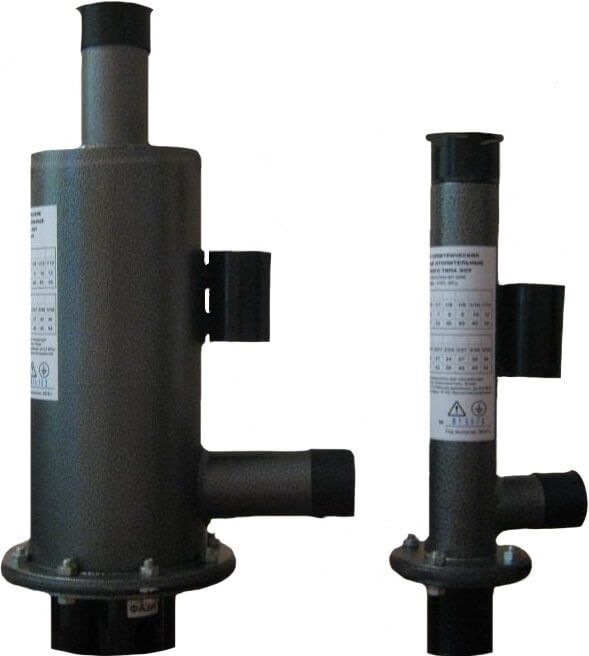

Наши тепловые приборы электрокотлы серии КВЭ предназначены для монтажа теплых полов, для автономного отопления домов, дач, коттеджей, офисов, торговых точек, магазинов, гаражей, хозяйственных, производственных помещений и других объектов с отапливаемым объёмом от 30 до 1650 м3 и более в качестве основного или резервного источника теплоснабжения.

Главное преимущество наших отопительных приборов (котлов КВЭ) – быстрая окупаемость. По затратам денежных средств за отопительный сезон применение отопительных котлов КВЭ обходится выгоднее использования любых тэновых электрокотлов, топочных котлов, электроустановок нагрева воздуха и даже газового отопления, которое, несмотря на относительно низкую стоимость газа, требует значительных капиталовложений и долговременной окупаемости.

Котлы КВЭ в зависимости от температуры наружного воздуха и заданного температурного режима непосредственно работают (потребляют электроэнергию) в сутки до 8 часов.

Наряду с этим котлы КВЭ имеют и ряд других преимуществ:
– 1 кВт мощности котлов КВЭ обогревает до 20 м.кв площади (60 куб.м объёма) помещения при высоте потолка до 3-х метров
– Обеспечивают возможность быстрого нагрева, подъёма горячей воды и её естественной циркуляции в системах отопления 1-3 этажных объектов в зависимости от мощности без применения циркуляционного насоса
– Автономные – устанавливаются по месту эксплуатации в любую индивидуальную систему водяного отопления с расширительным баком открытого типа в подающей магистрали или мембранного типа в обратной магистрали.
– Высокий КПД – до 98%
– Высокая надёжность – нагревательный элемент не выходит из строя даже, если питание на прибор подано, а вода в системе отопления отсутствует
– Установка с минимальными затратами
 – Устанавливаються как вертикально, так и горизонтально
– Оригинальность конструкции с применением спецматериалов
 – Суперкомпактные – длина однофазных (220 В) моделей котла – 210 мм, диаметр 45мм; котла трёхфазного (380 В)исполнения – 650 мм, диаметр 45 мм
– Антикоррозийная защита
– Электро- и пожаробезопасные
– Бесшумные
– Экологически чистые
 – Малый вес
 – Низкие цены.

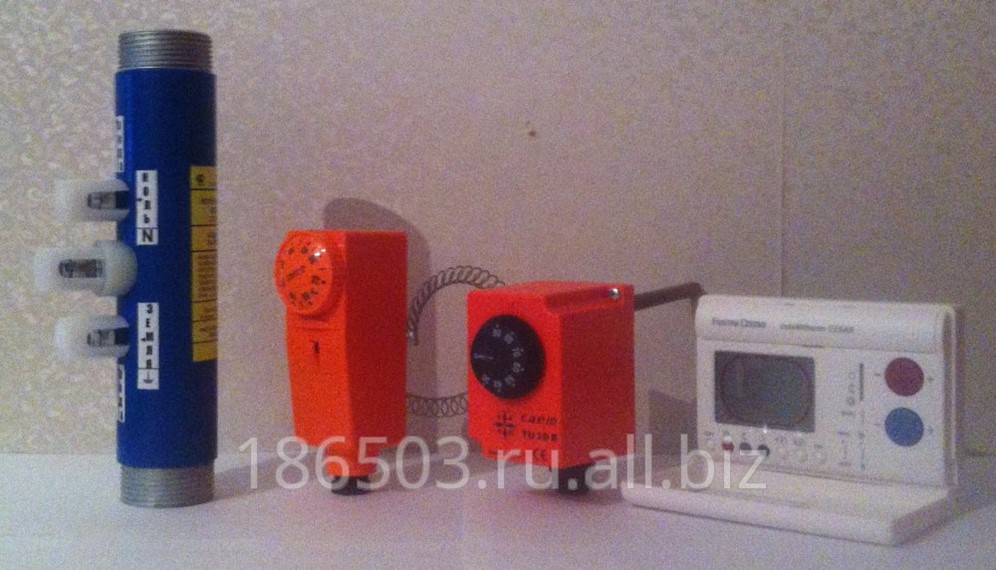

КВЭ комплектуются термостатом накладного на трубопровод исполнения (20 – 90°С) Сертификат соответствия – РОСС RU. АИ16.А07088

Схемы подключения электродных котлов


Подключение котлов и миникотельных КВЭ (рис.1) – в подающую магистраль любой системы водяного отопления в вертикальном положении как можно ниже по отношению к отопительным радиаторам при помощи сантехнических муфт Ду 32 (1 1/4), переходных муфт или шлангов. Также возможно подключение прибора в подающую (обратную) магистраль в горизонтальном положении с циркуляционным насосом. В любом случае эксплуатация прибора с циркуляционным насосом увеличивает его экономичность на 15-20%.

Рабочая среда: вода или антифриз /вода (рекомендуемое соотношение 70/30)
Датчик температуры погружной устанавливется: – для контроля водной среды в подающую или обратную магистраль отопительной системы в целях повышения её КПД, также возможна установка в подающую магистраль или в резьбовое отверстие заглушки последнего регистра второго или третьего отопительного радиатора.

Контактный термостат накладного исполнения может быть установлен на трубопровод в любую точку водяной системы отопления при помощи пружинного захвата (в комплекте).

Электронный программируемый хронотермостат для контроля воздушной среды устанавливается креплением к стене на высоте 1,5-1,8 метра от пола в местах, не подвергающихся непосредственному воздействию тепла или холода.

СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА КВЭ К ОТОПИТЕЛЬНОЙ СИСТЕМЕ

1. Котёл КВЭ. 2. Радиатор отопления с запорным вентилем. 3. Датчик температуры. 4. Расширительный бак открытого типа. 5. Сливной вентиль. 6. Запорный вентиль. 7. Фильтр грубой очистки.


Наши отопительные котлы КВЭ также возможно устанавливать:-в качестве резерва совместно с котлами других видов, печью для их взаимозаменяемой работы (рис. 2)

1. Котёл КВЭ. 2. Батарея. 3. Датчик температуры (термостат). 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль. 7. Фильтр грубой очистки . 8. Котёл на газу, дровах, уголь и т.д.

В систему центрального отопления, в случае её недостаточной эффективности, предварительно организовав автономную замкнутую водяную систему отопления;
 -в коттеджах и других зданиях
– как для отопления всего объёма, так и поэтажно;
– для отопления помещений (здания) с объёмом более 1500 м3
– каскадное подключение нескольких моделей КВЭ одинаковой мощности параллельно друг другу в ряд с циркуляционным насосом (миникотельная) (рис.3).

СХЕМА КАСКАДНОГО ПОДКЛЮЧЕНИЯ ПРИБОРОВ КВЭ ТРЁХФАЗНОГО ИСПОЛНЕНИЯ 30; 36; 42; 48; 54; 63; 72; 81 и т. д. кВт (МИНИКОТЕЛЬНАЯ)


1. Миникотельная. 2. Датчик температуры. 3. Запорный кран. 4. Фильтр грубой очистки. 5. Сливной кран. 6. Муфты Ду

СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛЫХ ПОЛОВ (рис.4)


1. Эл.котел КВЭ. 2. Труба на теплый пол. 3. Насос. 4. Ёмкость. 5. Термодатчик. 6. Кран для слива 7. Кран быстрого нагрева

СХЕМА ПОДКЛЮЧЕНИЯ КВЭ С ВЕРХНЕЙ РАЗВОДКОЙ


1. Котел КВЭ. 2. Батарея. 3. Термодатчик. 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль 7. Фильтр грубой очистки.

СХЕМА ПОДКЛЮЧЕНИЯ КВЭ с нижней разводкой (Ленинградка)


1. Котел КВЭ. 2. Батарея. 3. Термодатчик. 4. Расширительный бак. 5. Сливной вентиль. 6. Запорный вентиль 7. Регулировочный кран. 8. Кран спуска воды. 9. Фильтр грубой очистки.

Гарантия
Гарантия3 года
Характеристики
Габаритные размеры (мм)32*210
Диаметр подключения1-1/4 (32мм)
Масса, кг, не более1,3-1,7
Нагревательный элементэлектрод
Номинальная потребляемая мощность, кВт6
Переключение режимов мощности, кВт0,5-6
Плавное регулирование температуры, град.0-90
Площадь отапливаемого помещения, м2120
Производитель:г.Миасс
Напряжение питающей сети, В220

  Написать отзыв

Электродные котлы | Мощность пара

  • Высокая эффективность – более 99 %
  • Высокий динамический диапазон — безопасная работа при 1% выходного сигнала
  • Отсутствие движущихся частей исключает:
    • Простои из-за негерметичности уплотнения вокруг гидравлической системы позиционирования щита
    • Отсутствие риска выхода из строя внутренних механических экранов
    • Гидравлическая система не требуется
  • Диэлектрические барьеры не требуются
  • Без специальной обработки воды
  • Компоненты промышленного класса
Steam от: 3000 кВт до 34 000 кВт
(от 10 000 до 113 000 pph)
Давление от: 100 – 500 фунтов на кв. Дюйм
Напряжения с: 4160 – 14,400 Вольт
HOL -WATER -WATRERS с таковыми емкостью.

Теория работы

Электродный котел Vapor Power обладает эксплуатационными преимуществами благодаря своей уникальной конструкции, которая обеспечивает высокую эффективность и высокое качество парового котла. Используя электричество в качестве чистого, эффективного и легко контролируемого топлива, вся подводимая к котлу энергия преобразуется в пар с 99% эффективности. Мощность электродного генератора Vapor Power регулируется в диапазоне от 0 до 100 %, при этом нет ни ограниченного диапазона регулирования, ни возрастающей неэффективности при условиях низкой мощности, характерных для котлов, работающих на ископаемом топливе. Нет необходимости покупать дымовые трубы, и выбросы загрязняющих веществ нулевые.

Простота управления и продуманная конструкция котла значительно сокращают техническое обслуживание. Благодаря отсутствию движущихся частей внутри котла наши агрегаты требуют меньше обслуживания. Даже в условиях потери питательной воды, например, электрод является отказоустойчивым, так как низкий уровень воды сам по себе влияет на останов котла, предотвращая катастрофический отказ. Теплопередача через стенки труб отсутствует, и никогда не будет отказов труб из-за чрезмерной температуры стенок, плохой очистки воды или коррозии у очага, поскольку нет труб, которые могут выйти из строя. Теплопередача происходит непосредственно в воде в паровой камере, благодаря чему получается пар высокого качества 9Чистота 9,95 % во всем рабочем диапазоне.

Области применения

Благодаря более чем 100-летнему опыту работы в отрасли и тысячам действующих устройств компания Vapor Power готова помочь в любом конкретном применении. Общие области применения включают:

  • Пивоварня и дистилляция
  • Производство гофрокартона и бумаги
  • Здравоохранение
  • Технологический пар и тепло
  • Электростанция

Органы управления

Генератор электродов локально управляется системой на основе ПЛК, которая контролирует все аспекты работы котла, включая контроль уровня воды, давления и предела мощности. Все устройства безопасности также будут контролироваться ПЛК. Интерфейс оператора с ПЛК осуществляется через устройство ЧМИ, которое напрямую связывается с ПЛК котла. Удаленный сбор данных и управление доступны через ModBus, Ethernet, Bacnet или другой протокол связи.

Models

External Pumps: BBJ-300 to BBJ-1200L

Internal Pumps: BBJ-1200 to BBJ-3400

Documents

Electrode Steam Boiler Brochure




ECOTHERM – Electric Boilers – Электрический водогрейный котел

Электрический водогрейный котел

с электрическими нагревательными элементами или нагревательным фланцем | до 30 МВт

Электрические водогрейные котлы ECOTHERM используются, когда единственным доступным первичным источником энергии является электричество или для преобразования имеющегося излишка электрической энергии в тепловую в так называемых « Power to Heat” систем. Электрическая энергия преобразуется в тепловую с помощью отдельных нагревательных элементов с резьбовым соединением, которые можно заменять по отдельности для простоты обслуживания. Каждый котел предварительно подключен, предварительно настроен и смонтирован на салазках для быстрой и легкой установки на месте. Помимо широкого спектра стандартных моделей, ECOTHERM предлагает также индивидуальные решения с точки зрения размера, дизайна, напряжения, мощности и управления.

Загрузки

Отправить запрос

Загрузки

Расследование

Характеристики

  • корпус электрического котла из нержавеющей или низкоуглеродистой стали
  • для отопления, централизованного теплоснабжения и производства горячей воды для бытовых нужд
  • теплоэлектроцентрали
  • с электрическим фланцевым нагревателем или индивидуальными нагревательными элементами
  • управление панель с визуализацией установки, несколько интерфейсов с существующими BMS (системами управления зданием)
  • проектирование и производство в соответствии с PED 2014/68/EC или ASME Sect. VIII отд. 1
Нажмите здесь, чтобы открыть модель виртуальной реальности

Преимущества

Сделано в АвстрииОпыт ИндивидуальностьЭкологичностьТехническая документацияСертифицированный производитель3D-планированиеРазмерыКороткие сроки поставкиИспытательный стендПремиальное качествоСовременное производство
