Водопроводная арматура

Водопроводная арматура устанавливается на сетях и коммуникациях, занимающихся перегонкой жидкостных материалов от резервуара до места назначения. Она служит для включения/отключения, а также регулировки напора жидкости в зависимости от требований ситуации. Выражаясь простым языком, к данному типу механизмов можно отнести любые краны и клапаны, которые устанавливаются на трубах и служат для начала или прекращения подачи воды.

Устройство данного агрегата очень простое. Внутри трубки имеется специальный поворотный механизм, который позволяет изменять сечение внутренней поверхности, по которой протекает жидкость. От этого зависит возможность прохождения жидкости, а также ее напор. Для управления механизмом служит специальный рычаг, который может быть произвольной формы в зависимости от модели крана.

Функциональное назначение арматуры

Водопроводная запорная арматура выполняет функции, которые понятны из ее названия.

Она «запирает» жидкость внутри трубы и препятствует ее дальнейшему прохождению. Но при необходимости кран можно открыть, и вещество продолжит свой путь до места назначения. Данные механизмы изготавливаются из различных материалов, которые способны длительное время сопротивляться разрушающему воздействию жидкостей, которые они пропускают через себя. Среди них встречается не только вода, но и различные химические растворы и смеси, которые принимают участие в технологическом процессе производства.

Преимущества и недостатки разных видов арматуры

Результатом опытов стало появление нового вида механизмов. Водопроводная пластиковая арматура, по сути, является вечным материалом. Она не разрушается и не деформируется под воздействием воды, не чувствительна к высоким и низким температурам и не боится внешнего воздействия на изгиб. Единственно, в чем она уступает металлу – это механическая прочность. Но если специально не пытаться повредить ее острым предметом, с ней ничего не случится, и всякого рода утечки не будут допущены.

Арматура для пластиковых водопроводных труб используется также пластиковая. Она лучше подходит для соединения, к тому же если собирать коммуникации из разных материалов получится ситуация, что на разных участках будет неодинаковый износ. Это может негативно сказаться на свойствах системы. Пластиковая арматура не имеет резьбы. Она просто надевается на трубу, а затем герметично запаивается при помощи специального инструмента.

Такой стык можно будет нарушить только специально и с применение грубой силы. Под воздействием внешних факторов он никогда не разрушится. Арматура для металлических труб также должна быть из металла. Она в отличие от пластиковой модели имеет резьбу и накручивается на трубу. В этом случае герметичность будет намного хуже, поэтому используется специальный шнур, прокладка или силиконовый герметик.

Раскрутить такой стык не составит труда, если только он не заржавеет под воздействием времени. Но под влиянием природных факторов он также не может быть нарушен. Арматура для металлопластиковых труб должна выбираться в зависимости от ситуации. В принципе тут хорошо подойдут оба варианта, так что лучше всего руководствоваться удобством использования и располагаемым бюджетом на сборку системы.

Качество превыше всего

Расширение ассортимента поможет привлечь новых клиентов, что приведет к увеличению влияния на рынке и росту прибыли. В производственном процессе используется самое современное высокоточное оборудование, которое снижает процент брака практически до нулевой отметки.

Высокий контроль качества и использование лучшего сырья также играют позитивную роль в деле производства арматуры для водопроводов. Что касается ценовой политики, то она тоже подчиняется законам рынка, поэтому стоимость конкурентных деталей находится практически на одном уровне.

Запорная арматура для трубопроводов – виды и классификация водозапорной арматуры

На чтение 10 мин. Просмотров 2.2k. Обновлено 25 ноября, 2020

Запорная арматура для трубопроводов это средство разделения трубопроводной сети на отдельные локальные участки и регулирования давления в них в зависимости от их назначения.

Эта аппаратура предназначается для полного закрытия/открытия потока жидкостей различного характера в трубопроводе в соответствии с требованиями технологических процессов. К таким приспособлениям относят запорные клапаны, задвижки, затворы поворотные и краны. В свою очередь запорно – регулирующая арматура играет роль регулятора потока и создает герметичность в трубопроводной среде.

Запорная арматура всех видов предназначается для использования в следующих средах:

жидкостной и газожидкостной;
водяной;
парообразной.

По большей части такая аппаратура предназначена только для работы в двух положениях: «открыто» или «закрыто» и, чаще всего, не используются в промежуточных положениях.

По своему предназначению арматура подразделяется на следующие виды:

запорная – для перекрытия потока транспортируемой среды с основным условием – герметичностью;
регулирующая – для установления определенного расхода рабочей среды способом изменения условного сечения трубопровода, как правило, управляется независимым источником энергии;
распределительная – разделение потока по необходимым направлениям, а также для смешивания различных потоков;
предохранительная – для предотвращения превышения допустимых параметров трубопроводов и сосудов по давлению способом сброса перекачиваемых продуктов вплоть для прекращения протока;
фазоразделительная – используется для разделения продукта на различные фракции и состояния, к таковым относят маслоотделители, конденсато- и влагоотводчики.

Использование запорной арматуры на системах канализации стоков связано с необходимостью отключения отдельных ее участков для ремонта.

Для трубопроводных магистралей

Перекачка продуктов, чтобы быть эффективным средством транспортировки, производится на большие расстоянию при высоком давлении и с большой скоростью. Поэтому к подбору собственно труб и запорной арматуры – задвижкам, клапанам, затворам поворотным – и предъявляются особые требования.

Ее подбирают в соответствии с техническими нормативами, с проектным давлением, вязкостью среды, перепадами внутренней и наружной температуры. Имеет значение и степень автоматизации перекачки.

В системах магистральных водопроводных систем перекачиваемая жидкость всегда имеет в своем составе определенное количество агрессивных компонентов. Поэтому для арматуры используется химически стойкие материалы. Этими свойствами в полной мере обладает чугун, из которого изготавливаются все виды запорной арматуры для трубопроводов.

Их применяют в трубопроводах высоко и низкого давления и для перекачки различных сред. Этот же материал наиболее популярен при изготовлении трубопроводной арматуры для нефтепроводов.

На магистральных трубопроводах применяется запорная арматура размерами 8 – 2000 миллиметров.

Управление задвижками производится вручную при помощи маховиков, а в труднодоступных местах – с использованием электропривода дистанционно.

Большинство чугунных задвижек устроены с фланцевыми механизмами и могут выпускаться в различных конструктивных исполнениях:

Шиберные – с подвижным или неподвижным штоком;

Задвижка представляет собой литой чугунный корпус, в котором располагается плоский шибер с отверстием, соответствующим размеру трубы. Для управления применяются два вида привода: ручной для агрегатов, располагающихся в доступном месте, и дистанционный, если задвижка установлена в закрытом пространстве.

Ручной привод состоит из рукоятки в виде штурвала, винтовой пары и штока, прикрепляемого к шиберу. При вращении рукоятки винтовая пара преобразует вращательное движении в поступательное, которое через шток приводит в движение шибер в нужном направлении. Когда отверстие в нем совпадает с отверстие в трубе, возобновляется поток жидкости.

Клиновые – высокоэффективный вид запорной арматуры для трубопроводов. Форма запирающего элемента позволяет обеспечить максимальную плотность смыкания запора и седла, что увеличивает качество перекрытия.

Подъем затвора обеспечивает перемещение клина по отношению к седлу, в результате чего его отверстие совмещается с отверстием в неподвижной детали, обеспечивая прохождение рабочей среды. Вращение может производиться вручную или с использованием дистанционного управления.

Параллельные.

Такие устройства предназначаются для работы при давлении 2 – 200

атмосфер.

Рабочая среда и запирающие элементы прибора в виде двух пластин располагаются в камере. Пластины затвора присоединены к штоку привода. При его вращении они раскрываются, пропуская воду или пар по трубопроводу.

Все представленные задвижки имеют ряд общих параметров, среди которых:

Подсоединение к продуктопроводу производится с применением фланцев, муфт или сварки.
Задвижки не используются для регулировки напора в трубопроводе, а только закрывают или открывают его в крайних положениях.
Корпуса задвижек изготавливаются из чугуна способом литья, реже – из стали.
Во всех видах этой арматуры используются уплотнительные устройства из резины, паронита, картона и т.д.
В зависимости от доступности приспособления применяется ручной привод в виде маховика или дистанционное управление с использованием электропривода.

Фланцевая запорная арматура для трубопроводов используется не только на водопроводных сетях, но и при перекачке нефтепродуктов или других жидких сред.

В распределительных сетях на трубопроводах Ду100 и менее водоснабжения часто используются клапаны и краны с муфтовыми соединениями. Такие устройства менее габаритны и технологичны при монтаже. Соединения производятся наворачиванием на резьбу сопрягаемой детали.

Герметичность такого стыка обеспечивается применением различных уплотнителей: льняное волокно, лента ФУМ (фторопластовый уплотнительный материал), уплотняющие шнуры и силиконовый герметик специального назначения. Такое соединение менее надежно, чем фланцевое, но и устранение протечек на нем осуществляется быстрее и проще.

Запорная муфтовая арматура для трубопроводов применяется на внутридомовых распределительных сетях при размерах менее Ду 50 при давлении в трубопроводе от 0,6 атмосфер.

Водозапорная арматура для распределительных сетей

Такие изделия различных видов и назначения предназначаются для доставки воды от питающей емкости до конечной точки потребления. Ее основное назначение – это закрытие или открытие потока жидкости в трубопроводе, а также регулировка давления в сети. Проще говоря, любой из этих механизмов, будь то кран или клапан, позволяет отсечь или возобновить подачу воды.

Устройство отсечной арматуры довольно простое. Основой является чугунная или латунная труба. В нее вставляется клапан, который может частично или полностью перекрывать просвет в трубе, что приводит к изменению давления в трубопроводе или прекращению потока. Управление механизмом производится при помощи рычажного крана произвольной формы.

Функциональное предназначение устройств

Арматура на сети водопровода устанавливается не только в каждом доме, но и в каждой квартире. Она служит для регулировки давления во внутри домовом водопроводе и распределения воды по всем помещениям квартиры, где это предусмотрено проектом.

Смотреть видео

Обучающий фильм о запорной арматуре » Все о транспорте газа

Watch this video on YouTube

Такие приборы устанавливаются и в производственных зданиях и помещениях, где использование воды предусмотрено технологией производства, а также для санитарно-технических нужд. Для этой цели применяются трубы из специальных материалов, отличных от тех, которые применяются в жилищном строительстве.

Запорная арматура для водопровода функционально предназначена для того, чтобы запереть жидкость в трубе и, при необходимости, подать ее к месту назначения в нужном количестве.

Материалом для изготовления запорных механизмов могут быть различные вещества, но чаще других это такие, как:

Чугун различных модификаций.
Латунь.
Сталь нержавеющая, способная безболезненно пропускать химически активные жидкости, которые также нередко перекачиваются по трубопроводам.

О преимуществах и недостатках различных классификаций приспособлений

Благодаря высоким эксплуатационным качествам и эстетичному внешнему виду, задвижки из латуни или нержавейки наиболее популярны в настоящее время. Такие изделия в водопроводной сети могут служить до полутора десятков лет.

Несмотря на это исследования по повышению стойкости водопроводной арматуры с использованием новых материалов ведутся постоянно. В результате появились приспособления из полимерных материалов, которые могут эксплуатироваться неопределенно долгое время, если к ним не применяются нелояльные способы механического воздействия.

Смотреть видео – классификация и виды

Школа арматурного профессионализма. Клиновая задвижка. Особенности, достоинства и недостатки.

Watch this video on YouTube

Для водопроводных труб из пластика арматура применяется из подобного материала. В противном случае на стыке с различными материалами износ будет неодинаков. А общий срок службы системы определяется наиболее быстроизнашиваемым материалом.

Одним из достоинств пластиковых водопроводов является тот факт, что они не имеют резьбовых соединений. Элементы стыкуются пайкой на специальном оборудовании или с применением клеевых составов. Такие стыковки максимально надежны и могут быть нарушены только с использованием грубой силы.

Для магистральных сетей на воду в основном применяются полиэтиленовые трубы размером 820 – 1020 миллиметров. С ними используется пластиковая арматура для водопроводов системы водоснабжения. Такие трубы легко выдерживает принятое для воды давление, в большинстве случае составляющие не более 20 атмосфер.

Металлические трубы соединяются такими же фитингами. Но, поскольку резьбовые соединения менее надежны, нужно использовать уплотняющие материалы и герметики.

Рассмотрим виды и классификации

Конструкций клапанов и кранов для водопровода множество. Наиболее популярными из них являются:

Краны с кран-буксой.

Запирание потока воды по трубе производится при закручивании штока его воздействием на резиновую прокладку, которая садится на седло и перекрывает проход. Слабым местом в этой системе является прокладка, которую периодически приходится заменять. Наличие в доме запасной прокладки при таких кранах является объективной необходимостью. Корпуса таких кранов изготавливаются из латуни, реже – из чугуна.

Краны и клапаны с керамическими вставками

Такая конструкция водопроводной запирающей арматуры уже стала привычной ввиду высокой надежности пропускного узла.

Пропуска воды из трубы производится поворотом рукоятки на угол порядка 180 градусов. При этом совмещаются проемы в двух керамических пластинах, и открывается проход для воды из водопроводной трубы. Ввиду высокой прочности поверхности пластин, их износ производится очень медленно, а использование подпирающей резиновой прокладки в нижней (неподвижной части) кран-буксы обеспечивает компенсацию износа и герметичность соединения. Детали кран-буксы (и самого крана) выполняются из латуни.

Шаровые краны.

В качестве запирающего элемента в таких устройствах используется шар, изготавливаемый из латуни с высоким качеством поверхности. Она обрабатывается полировкой с использованием алмазной пасты и последующим никелированием или хромированием. Отверстие в шаре соответствует размеру прохода. При вращении рукоятки штока шар поворачивается на 90 градусов и закрывает/открывает отверстие. В качестве уплотнения используются тефлоновые кольца, устойчивые к износу. Не предназначен для регулировки напора.

Кроме указанных видов запорной арматуры производится много других:

краны для сброса воздушных пробок в системе отопления;
клапаны аварийного сброса давления, устанавливаемые на сосудах;
вентили для регулировки напора в системе внутреннего водоснабжения.

Для перекрытия трубопровода в экстренных случаях используются шаровые клапаны.

Технология и способы производства

Изготовление трубопроводной арматуры – это сложный технологический процесс, включающий в себя ряд последовательных действий, обеспечивающих производство надежной и продаваемой продукцией.

Смотреть видео

Технология производства запорной арматуры для трубопроводов предусматривает следующие действия:

Маркетинг на рынке соответствующей продукции с целью определения эффективного (продаваемого) спектра изделий.
Проектно – изыскательские работы для создания моделей и типов эффективной продукции как по качеству, так и по затратам на изготовлении.
Разработка технологии производства, определение оптимального состава оборудования.
Разработка методов эффективного неразрушающего контроля качества продукции.
Разработка эффективной рекламы своей продукции.
Логистика и сбыт продукции.

Технология производства запорной арматуры для трубопроводов может быть представлена следующим образом:

Закупка сырья для производства. Входной контроль качества сырья и комплектующих изделий.
Производство заготовок для изготовления арматуры способом литья из чугуна, латуни и других подходящих материалов.
Термообработка литых заготовок для придания им необходимых механических свойств.
Механическая обработка рабочих поверхностей до необходимых параметров плоскостности и чистоты поверхности. Токарная обработка резьбовых соединений.
Нанесение защитного покрытия гальваническим способом. Обычно применяется никелировка.
Сборка водопроводной арматуры с применением деталей собственного производства и комплектующих изделий закупленных по кооперации.
Финишный контроль качества готовых изделий и передача на склад готовой продукции. Нужно отметить, что промежуточные контрольные операции в ходе изготовления арматуры производятся после каждой технологической ступеньки. Например, после литья и гальваники обязательно производится ультразвуковой контроль на предмет выявления раковин и других несплошностей.
Сбыт готовой продукции.

Предприятиям, которые намерены реализовать свою продукцию за рубеж, необходимо аттестовать ее по ИСО 9001. Важно, что в соответствии с требованиям этого стандарта, регламентируется не только конечный результат (изделия), но и весь процесс организации производства, начиная от документооборота.

Смотреть видео

Техническая документация

Производство запорной арматуры для трубопроводов и нефтепроводов в части общих требований регламентируется ГОСТом Р 53673-2009. Эксплуатационные правила и особенности установки рассматриваются рядом СНиПов в части соответствующих требований.

Запорная арматура для водопровода: установка, замена, ГОСТ

Вода жизненно необходима для любого человека. Но, если раньше достаточно было поселиться около водоема, то теперь, в условиях современной цивилизации, человечество не может обходиться без централизованной системы доставки воды – водопровода. В свою очередь, водопровод может быть очень сложной системой, поэтому для его функционирования нужны дополнительные регулирующие элементы в виде трубопроводной арматуры.

Если производится монтаж водопровода для дома, то достаточно использовать арматуру с максимальным давлением 0,6 МПа, а при установке противопожарных трубопроводов следует применять устройства со способностью выдерживать давление 0,9 МПа.

Запорная арматура для водопровода используется на всем протяжении системы водоснабжения, начиная от промышленных очистных сооружений, и заканчивая отдельно взятой квартирой или домом. Существуют общие характеристики, которыми должны обладать элементы водопроводной арматуры:

наличие антикоррозийного покрытия, препятствующего образованию ржавчины;
способность выдерживать необходимое давление и температуру;
высокая пропускная способность элементов арматуры.

Водопроводная арматура может быть выполнена из разных материалов: стали, чугуна, бронзы, латуни или пластмассы.

Выбор отдельных устройств зависит от функций, которые будут ими выполняться и от условий эксплуатации.

К примеру, если производится монтаж водопровода для дома, то достаточно использовать арматуру с максимальным давлением 0,6 МПа, а при установке противопожарных трубопроводов следует применять устройства со способностью выдерживать давление 0,9 МПа.

Запорная арматура – это устройства, главным назначением которых является перекрытие отдельных участков водопроводной системы. Среди таких элементов различают задвижки, клапаны, затворы, краны и вентили.

Использование водопроводных клапанов

Обратные водопроводные клапаны используют на участках с большим давлением и высокой температурой, например, на магистралях водоснабжения.

Главное назначение устройств такого типа – это предотвращение возможных аварий или уменьшение их последствий. К примеру, предохранительные клапаны срабатывают, когда в системе превышается максимально допустимое давление. Снижение давления в данном случае происходит путем выброса избытка воды. Предохранительные клапаны обладают высокой надежностью, при этом их конструкция довольно проста, поэтому они смогли завоевать большую популярность на рынке.

Обратные клапаны выполняют другую задачу – они пропускают воду только в одну сторону, и при возникновении аварии блокируют ее обратное движение. Чаще всего такие клапаны используют на участках с большим давлением и высокой температурой, например, на магистралях водоснабжения. Конструкция обратных клапанов позволяет им срабатывать под действием напора воды без дополнительных приспособлений – они являются полностью автоматическими.

Клапаны могут различаться по своим размерам и техническим характеристикам. В зависимости от диаметров сечения труб могут применяться устройства с диаметральным диапазоном от 6 мм до 1200 мм. Давление воды в трубопроводе бывает различным на разных участках, и клапаны способны действовать в диапазоне от 1,6 МПа до 42 МПа условного давления.

Применение задвижек и затворов

Там, где по трубам идет поток горячей воды, лучше использовать стальные задвижки, так как они более устойчивы к перепадам температур.

Данная водопроводная арматура не является автоматической и рассчитана на участие человека. Задвижки используются для полного перекрытия какого-либо участка водопровода для проведения монтажа, ремонтных работ или профилактики. Перекрытие происходит путем перемещения запирающего элемента перпендикулярно потоку воды. Такие устройства должны быть рассчитаны на высокое давление и обладать дополнительным запасом прочности.

Для трубопроводов с холодной водой чаще используются чугунные клиновые задвижки, а там, где по трубам идет поток горячей воды, лучше использовать стальные задвижки, так как они более устойчивы к перепадам температур. Чтобы продлить эксплуатационный период таких устройств, профессионалы советуют применять задвижки из нержавеющей стали или со специальным антикоррозийным покрытием.

Дисковые затворы применяются они, в основном, на участках водопровода с большим диаметром труб и низким давлением.

Задвижки применяются на трубопроводах с диаметром сечения от 15 мм до 2000 мм и рабочим давлением среды до 25 МПа. Такая арматура довольно надежна и проста в конструкции, однако имеет свои недостатки. В частности, подобные устройства требуют довольно много времени на открытие или закрытие запирающего элемента.

Не менее популярным типом запорной арматуры являются дисковые затворы. Запорный элемент таких устройств представляет из себя диск, который вращается вокруг своей оси перпендикулярно движению потока воды. Часто дисковые затворы называют заслонками. Применяются они, в основном, на участках водопровода с большим диаметром труб и низким давлением, так как данная водопроводная арматура обладает невысокими (по сравнению с задвижками) показателями герметичности

Особенности применения кранов и вентилей

Спомощью вентиля можно регулировать поток воды, а не только перекрывать его.

Основное отличие данных типов водопроводной арматуры заключается в том, что они могут использоваться не только для перекрытия потока воды, но и для его регулирования. Размеры таких устройств могут быть самыми разными в зависимости от того, где они будут использоваться. На магистральных водопроводах, которые состоят из труб с большим диаметром, чаще используются шаровые краны (КШ), рассчитанные на высокое давление. У таких кранов есть только два рабочих положения: открытое и закрытое.

Среди кранов различают следующие типы, в зависимости от направления потока воды:

проходные, когда направление потока не меняется;
угловые, когда направление потока меняется на 90 градусов;

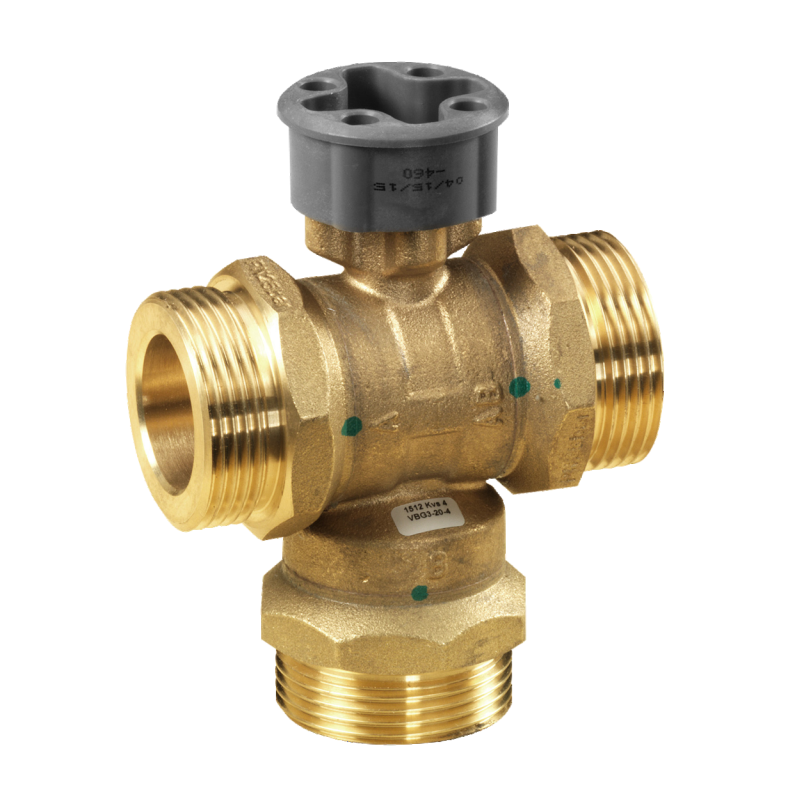

трехходовые, когда кран имеет один входной и два выходных канала (пример, смеситель).

Управление потоком воды происходит с помощью затвора (пробки), который можно повернуть на 90 градусов – и тогда поток будет перекрыт, или на меньший градус – тогда поток можно регулировать. Сам затвор может быть в виде шара, конуса или цилиндра. В данный момент наибольшее распространение получили шаровые краны. Они применяются практически на всех участках систем водоснабжения или канализации: от магистральных водопроводов до систем внутри квартир и частных домов.

Отличительная особенность вентилей заключается в том, что запирающий или регулирующий элемент располагается параллельно оси потока воды. Вентиль может в виде пластины, диска или клина. Запорный элемент также может быть разной формы, поэтому выделяют тарельчатые и игольчатые вентили.

Наиболее широко вентили используются в водопроводных системах с низким давлением, в квартирах и частных домах. Это обусловлено тем, что с помощью вентиля можно регулировать поток воды, а не только перекрывать его.

Таким образом, водопроводная запорная арматура является незаменимой при постройке любой системы водоснабжения, теплоснабжения или канализации. Однако, при выборе того или иного типа устройств нужно четко понимать, какие задачи будут выполняться и в каких условиях. Важно знать технические характеристики трубопровода и следовать ГОСТу при выборе водопроводной арматуры.

Виды водопроводной арматуры | Лучшие сантехники России

Существует много видов запорной арматуры. Фитинги-это муфты, которые предназначены для соединения частей трубопроводы. В местах изгибов используют фитинги или гибкие трубы.

Трубопроводная арматура нужна для полного или частичного перекрывания труб системы водоснабжения или отопления. Выполняемые функции позволяют разделить всю водопроводную арматуру на три группы:

1. Запорная арматура. Она предназначена для полного перекрывания поступления воды в систему. От ее качества зависит герметичность и надежность закрытия.

2. Регулирующая арматура. Она перекрывает поступление воды лишь частично. Ее качество обеспечивает качество регулировки поступления воды.

3. Арматура специального назначения — предохранительная, дренажная и т.д.

Все виды запорной арматуры объединяются одним названием – клапан. В быту клапаны разделяются на ручные и автоматические. Ручные клапаны нужно закрывать и открывать самостоятельно, автоматические открываются и закрываются сами в зависимости от определенных условий. В бытовых трубопроводах обычно используют ручные клапаны. Наиболее распространены клапаны следующих видов:

— Краны. Это запорная арматура, которая выполняет регулирующую функцию. Главным элементом любого крана является затвор с цилиндрическим сквозным отверстием. Затвор соединяется с маховиком при помощи шпинделя. При повороте рычажка отверстие перемещается по кругу, вследствие чего регулируется поток воды. Чаще всего используются шаровые краны с затвором в виде шара.

— Вентили. Они оснащаются перегородкой, которая делит трубу в диагональном направлении на две части. Вентили оснащаются дополнительными герметизирующими и уплотняющими элементами. Вентили бывают как запорными, так и запорно-регулирующими, их устанавливают в местах подвода воды к любым сантехническим и водопотребляющим приборам. Главное отличие крана от вентиля состоит в том, что для перевода крана в положение «закрыто», нужно всего лишь повернуть рычажок на четверть оборота, а для того, чтобы закрыть вентиль, необходимо сделать несколько оборотов вентиля.

что это, классификация, виды, особенности

Трубопроводная арматура ‒ это стальные или чугунные устройства, которые устанавливают при прокладке трубопроводов различного назначения. Установленные металлоизделия позволяют управлять потоками транспортируемых газов и жидкостей:

регулировать напор;
смешивать вещества;
останавливать потоки;
предохранять трубопроводы от избыточного давления;
соединять трубные участки;
распределять рабочие среды по фазам.

К трубопроводной арматуре относят краны шаровые, клапаны, задвижки, заглушки, переходники, соединительные элементы: отводы, переходы, тройники и прочие трубодетали.

Металлические устройства принято классифицировать по способу применения, присоединения, выполняемым функциям.

Виды трубопроводной арматуры по назначению

По функционалу изделия для трубопроводов делят на 7 типов.

Запорная ‒ полностью перекрывает поток рабочей среды при необходимости замены или ремонта трубных участков. Это задвижки, краны, вентили, заслонки.
Регулирующая‒ регулирует напор транспортируемого продукта, позволяет контролировать расход потока, не останавливая его полностью. Это конденсатоотводчики, вентили, клапаны саморегулирующиеся.
Распределительная ‒ смешивает несколько потоков в один или наоборот разделяет струю на разнонаправленные потоки. Это краны-смесители.
Защитная (отсечная) ‒ защищает трубопроводную систему в случае аварий: производит полное отключение трубопровода или отдельного участка. Это отсечные и обратные клапаны, пневмозадвижки.
Предохранительная ‒ при достижении одного из параметров к критическому значению выполняет автоматическое открытие клапана и сброс вещества. Это мембранные предохранители, предохранительные клапаны.
Фазораспределительная ‒ делит продукты транспортировки на отдельные фазы, например, пар от воды или воздух от воды. Это конденсатоотводчики, воздухоотводчики, маслоотделители, вантузы.
Контрольная ‒ контролирует движение и уровень рабочих сред, находящихся в определенном агрегатном состоянии. Это датчики уровня, пробко-спускные краны.

Также выделяют запорно-регулирующие устройства, которые совмещают функции запорных и регулирующих приборов.

Трубопроводная арматура по способу применения

Метод использования металлоизделий подразумевает под собой способы монтажа, возможность эксплуатации в условиях агрессивных сред и применения на атомных электростанциях.

Фланцевая

Фланец представляет собой металлический диск с центральным отверстием для прохода транспортируемых веществ и сквозными отверстиями по краям для болтов / шпилек. Фланцевое соединение ‒ это стыковка двух дисков соответствующего исполнения, между которым установлена прокладка, обеспечивающая лучшее прилегание элементов, исключает протечки.

Фланцевую арматуру используют в трубопроводах с широким диапазоном температур и давления. Устанавливают как в горизонтальном, так и в вертикальном положениях. Её можно неоднократно монтировать и демонтировать, переставляя на другие участки. Для создания герметичного соединения при эксплуатации необходима периодическая подтяжка болтов.

Соединительная

Необходима для соединения труб одного или разных диаметров, подключения к основной ветке трубопровода нового ответвления, регулирования рабочего потока. К соединительной арматуре относят различные фитинги:

отводы ‒ стыкуют трубы одного сечения и меняют направление линии от 15 до 180 градусов;
тройники ‒ подключают новые трубные ветки под углом 90 градусов, бывают равнопроходными и переходными;
переходы ‒ соединяют трубы различных диаметров;
заглушки ‒ перекрывают неработающие ответвления, останавливают движение рабочих веществ;
муфты ‒ стыкуют два участка трубопровода, бывают резьбовыми, приварными, байонетными, гильзовыми.

Нержавеющая

Трубопроводную арматуру из нержавейки применяют при работе со средне- и высокоагрессивными средами. Нержавеющая сталь не вступает в химическую реакцию с транспортируемым продуктом, не меняет свою структуру, что увеличивает срок службы металлоизделия.

Также нержавеющие элементы используют в пищевой промышленности, фармакологии, где необходима сохранность чистоты состава перекачиваемой жидкости.

Арматура для атомных электрических станций

К устройствам, устанавливаемым на трубопроводах АЭС, предъявляют повышенные требования. Они должны быть:

герметичными в любом положении, исключать течь продуктов транспортировки опасной для окружающей среды;
устойчивыми к нагрузкам и вибрации;
ремонтопригодными прямо на трубопроводной линии, без разбора участка;
доступны для обслуживания.

Промышленную арматуру монтируют строго по инструкции:

рабочая среда должна двигаться по направлению, указанному на корпусе прибора стрелкой;
нагреваемые при эксплуатации элементы закрывают теплоизоляционным слоем.

Чтобы исключить аварийные случаи при работе парогенераторов на АЭС, используют предохранительные клапаны.

Соединение трубопровода с арматурой производят сваркой или при помощи фланцев.

Металлопластиковая

Трубы из металлопластика прокладывают внутри помещений. Они необходимы для возведения двух систем: водопроводной и отопления. Допускается подключать трубопроводную арматуру из латуни, металлопластика или другого металла, главное, чтобы диаметры элементов совпадали.

Детали металлопластиковых трубопроводов могут оснащаться резьбой снаружи и/или внутри. Помимо резьбового соединения, используют прессовое. Трубодетали выдерживают температуру теплоносителя до +95 ℃, давление до 160 кгс/см².

Полипропиленовая и полиэтиленовая

Пластиковая арматура предназначена исключительно для пластмассовых трубопроводных систем. Она полностью повторяет конструкцию и функционал аналогов из металла. Может содержать металлические элементы.

Полиэтиленовые фитинги чаще всего соединяют пайкой. Реже ‒ фланцевым или компрессионным методом. Допускается использовать для пластиковых трубопроводов латунные краны, заглушки с резьбой. Трубодетали представлены в двух цветах: сером и белом.

Материал трубопроводной арматуры

Выбор материала зависит от сферы применения, параметров транспортируемых продуктов, температуры наружной среды.

Промышленную трубопроводную арматуру производят из различных марок стали и чугуна.

Первый материал обладает повышенной прочностью, устойчивостью к высоким температурам, нагрузкам, морозостойкостью, жаропрочностью ‒ в зависимости от сплава перечень характеристик будет меняться.
Второй ‒ является более хрупким и тяжелом, но более дешевым. Чугун можно использовать только для работы с неагрессивными или слабоагрессивными веществами.

В качестве деталей для канализационных и отопительных систем применяют сталь, латунь, бронзу, никель, алюминий, металлопластик, пластик.

Маркировка

В России принято маркировать арматуру пятью элементами:

Тип арматуры (кран, клапан, затвор, задвижка).
Материал корпуса (сталь, латунь, бронза, алюминий и пр.).
Привод ‒ механический, пневматический, электрический и др.).
Номер модели по каталогу ЦКБА.
Материал уплотнительной поверхности (латунь, фторопласт, нержавейка, эбонит и пр.).

По какому принципу работает запорная арматура для воды и ее компоненты

Содержание статьи

Водопроводная арматура необходима для нормального функционирования инженерной сети. В зависимости от предназначения, водопроводная арматура может быть запорной, регулирующей, предохранительной и водоразборной.

Запорная арматура для воды

Запорная арматура водопроводной сети включает задвижки, краны и вентили, при помощи которых выполняется запуск или перекрытие потока рабочей жидкости, а также изменение его скорости.

Вернуться к содержанию ↑

Конструкция и принцип действия задвижки

Задвижка – это запорная арматура водопроводная, что устанавливается в наружных сетях. Она может прекращать подачу воды или отключать только определенные участки системы при необходимости. Принцип действия задвижки состоит в изменении площади сечения труб, вследствие чего меняется расход жидкости.

В зависимости от способа управления выделяют такие задвижки:

Ручные;
С электроприводом.

Открытие и закрытие задвижек вручную требует значительных усилий, особенно в случае использования фитингов для труб большого диаметра, поэтому применяют устройства с электроприводом на корпусе.

Конструкция ручной задвижки

Конструкция ручной задвижки состоит из таких основных элементов:

Корпус;
Клин;
Диски;
Шпиндель;
Крышка;
Сальник;
Втулка резьбовая;
Маховик.

Модели с электроприводом дополнительно оборудуются электрическим приводом. Принцип действия задвижки с электроприводом состоит в повороте диска по внешнему дистанционному сигналу.

В зависимости от требований окружающей среды и перекрываемого давления, электроприводы могут быть двух типов:

С возвратной пружиной;
Без возвратной пружины.

Задвижки с электроприводом

Вернуться к содержанию ↑

Вентили для системы водоснабжения

Для снижения давления на отдельных участках водопровода используют регулирующие вентили. Его конструкция выполнена в виде клапана и состоит из таких элементов:

Корпус;
Два патрубка;
Шпиндель;
Затвор;
Крышка;
Сальник.

Клапаны создают частичную либо полную герметизацию труб, и таким образом являются идеальным регулирующим устройством, запорная функция которого отходит на второй план.

В зависимости от типа соединения вентили (клапаны) бывают таких типов:

Фланцевые;
Штуцерные;
Муфтовые;
Сварочные.

Затворные вентили

Затворные вентили обладают такими достоинствами:

Широкий диапазон рабочей температуры;
Герметичность перекрытия;
Возможность производить ремонт;
Отсутствие гидравлических ударов при открытии.

К числу недостатков необходимо зачислить довольно высокое гидравлическое сопротивление и наличие застойных зон в проточной части. В качестве альтернативы вентилями могут использоваться шаровые краны.

Вернуться к содержанию ↑

Как работают шаровые краны

Запорная арматура, представленная шаровым краном, является важным элементом любой водопроводной системы. Материалом для производства шаровых кранов для водопроводных труб является высококачественная латунь. Принцип действия состоит в перекрытии движения жидкости с помощью специального запирающего элемента в форме шара. Такая запорная арматура обладает рядом преимуществ:

Легкость открытия и закрытия;
Повышенная прочность и надежность;
Компактность;
Стойкость к коррозии;
Низкая цена;
Небольшой вес;
Длительный срок эксплуатации.

Шаровые краны

Шаровые краны имеют два положения – открыто и закрыто, поэтому использование их в качестве регулятора потока является невозможным. Однако они являются самым прогрессивным запорным устройством из известных на сегодняшний день.

В зависимости от типа присоединения к трубопроводу различают такие виды шаровых кранов:

Фланцевые;
Резьбовые;
Под приварку.

Самым надежным соединением шарового крана является сварка. Такие краны могут использоваться даже при подземном размещении трубопровода или в условиях окружения водой. Однако они имеют недостатки в виде невозможности осуществления ремонта и трудоемкого процесса замены в случае необходимости. Именно поэтому в условиях благоприятной рабочей среды они более часто заменяются на резьбовые или фланцевые.

Вернуться к содержанию ↑

Виды и функции водоразборной арматуры

Водоразборная арматура используется для защиты сантехнического оборудования от изменений параметров, а также для контроля подачи воды. Если запорная арматура используется для труб и наружных коммуникаций, то водоразборная присутствует в каждом доме. Требования к изготовлению устройств, выбору материала, а также классификация установлены ГОСТ 19681-94. Таким образом, водоразборная арматура включает такие устройства:

Краны, подающие воду;
Смесители холодной и горячей воды;
Поплавковые клапаны унитазов.

Водоразборная арматура

Однако последний тип устройств относится к водосливным и регулируется отдельным нормативным документом – ГОСТ 23289-94. Водосливная арматура используется для вывода переработанной воды из труб в канализацию через сантехнические приборы. Водосливная арматура включает такие устройства:

Сифоны;
Сливные устройства унитазов;
Отводы;
Выпуски;
Гофру.

Вернуться к содержанию ↑

Запорная арматура

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

2.

6. Арматура для водопроводной сети.

Арматура ВВП по назначению классифицируется следующим образом:

1) водоразборная арматура;

2) запорная;

3) регулировочная;

4) предохранительная < См. рекламные проспекты >.

Водоразборная арматура устанавливается у санитарных приборов для разбора воды, умывания, промывки приборов и других целей. Это: краны водоразборные, туалетные, смесительные, банные, питьевые фонтанчики, лабораторные, писсуарные, поливочные, пожарные, смывные, поплавковые клапаны смывных бачков.

По конструкции краны различают: вентильного, пробочного и поплавкового типов.

Конструкция крана вентильного типа < рисунок >.

Конструкция крана пробочного типа.

Кран имеет коническую тщательно притертую пробку с отверстием для протока воды. Мотет создавать гидравлические удары. Поэтому применяется при давлении меньше 1атмосферы. Их также применяют , когда надо быстро получить воду (бани, прачечные) .

Конструкция крана поплавкового типа < рисунок >.

В заключение рассмотрения водоразборной арматуры – некоторые сведения для проектирования водопроводной сети:

высота установки водоразборной арматуры от пола:

водоразборные краны у раковин и моек – 1.1 м;

туалетные краны – 1 м;

краны-смесители для моек, умывальников – 1 м;

краны- смесители для душей – 1.2 м;

краны-смесители для ванн – 0.75 м;

душевые сетки – 2.15÷2.35 м;

пожарные краны – 1.35 м.

Запорная арматура. < Cм. рекламные листы >

Применяется для отключения отдельных участков сети. Сюда относятся запорные вентили, задвижки, обратные клапаны.

В качестве запорной арматуры, согласно СНиП II 30 – 76 следует принимать вентили. Задвижки могут устанавливаться на трубах диаметром 50 мм и более. Допускается при обосновании и вентили диаметром 50÷65 мм. Достоинство задвижек – малые сопротивления, недостаток – неплотность при засорении.

Запорные вентили изготавливаются муфтовыми (с условным проходом 15÷80 мм) и фланцевыми (с условным проходом 25÷200 мм). Обратные клапаны, как известно, предназначены для пропуска воды в одном направлении. Различают тарельчатые или подъемные и обратные клапаны-заслонки.

Регулировочная арматура предназначена для регулирования расхода воды, давления в сети, для поддержания постоянства давления перед приборами. Это: регулировочные вентили, регуляторы давления.

Регулировочные вентили обычно устраиваются на подводках нижних этажей высотных зданий для уменьшения свободного напора перед водоразборной арматурой. По конструкции – обычные запорные вентили, иногда без маховика.

Регуляторы давления автоматически поддерживают постоянное пониженное давление. Их применение перед питьевыми фонтанчиками, а также при Н > 60 м.

Предохранительная арматура представлена в ВВП предохранительными клапанами, которые не допускают повышения давления в сети свыше определенной величины. По конструкции бывают пружинные и рычажные клапаны.

Лекции № 4, 5.

Проектирование системы холодного водопровода.

2.7. Состав и объем проекта.

Графическая часть проекта должна включать:

Генплан участка М 1 : 500 (1 : 1000) со всеми зданиями, сооружениями, дорогами, сетями водопровода, канализации и теплофикации с расстановкой колодцев и указанием диаметров труб < см. пример на рисунке 1 >;
План типового этажа М 1:100 со всем санитарно-техническим оборудованием, указанием стояков, внутриквартирных разводок и отводных труб < см. пример на рисунке 2 >.
План подвала или технического этажа (чердака) с сетями водопровода и канализации, указанием арматуры и оборудования < см. пример на рисунке 3,4 >.
Совмещенную аксонометрическую схему холодного и горячего водопроводов М 1 : 100 с вводами и водомерным узлом < см. рисуок 5,6 >.
Аксонометрическую схему группы канализационных стояков с выпуском М 1:100.
Продольный профиль дворовой канализационной сети.
Спецификации материалов и арматуры на один стояк холодного и горячего водопроводов и один стояк канализации (рекомендуется размещать в пояснительной записке).

Графическая часть проекта должна быть выполнена в соответствии с гостами Единой системы конструкторской документации.

На аксонометрических схемах водопровода необходимо показать всю арматуру, на схеме канализационного стояка указать все фасонные части, приборы и отводящие трубопроводы.

Разъяснение 20 типов сантехнической арматуры (с фотографиями)

Для среднего домовладельца может быть непросто узнать, какая сантехника и где проложена. Есть много разных типов, размеров и материалов, которые следует учитывать. Какие из них вам нужны, зависит от работы.

Если вам нужны дополнительные указания, вы попали в нужное место. Мы познакомим вас с 20 наиболее распространенными типами сантехнической арматуры.

Различная сантехническая арматура

1. Адаптер

Адаптер имеет охватываемый и охватывающий концы, причем охватываемый элемент имеет резьбу снаружи, а охватывающий – внутри.

Они используются для соединения труб разного диаметра или даже для превращения охватываемой трубы в охватывающую и наоборот.

Существует три типа переходников: «папа», «мама» и с прямой резьбой. Если один из концов переходника без резьбы, его нужно приварить или припаять к трубе.

Адаптеры незаменимы при удлинении или окончании участков трубопровода. Герметичные переходники могут выдерживать высокое давление, обычно используемое в газовых и водопроводных трубах. Они также обеспечивают плавный переход от трубопроводов к трубным системам.

Вы можете найти адаптеры из различных материалов, в том числе:

Сталь.
Алюминий.
Резина.
Латунь.
Медь.
Чугун.
Полимеры.

2. Ниппель

Ниппель для труб – один из самых популярных видов фитингов; это тоже очень важно. Он соединяет трубы с такими приборами, как водонагреватели, и соединяет два прямых участка труб.

Ниппельный фитинг имеет два наружных конца и может быть из различных материалов и отделок, например:

Латунь.
Алюминий.
Медь.
ПВХ.
Углеродистая сталь.
Нержавеющая сталь.

Существует пять типов трубных ниппелей, в том числе:

Приварной ниппель: Используется для соединения трубных обжимных фитингов. Они прочные и могут использоваться при резких скачках давления, вибрации и изменениях.
Ниппель с шестигранной головкой: Имеет два конца с резьбой и шестигранный центр. Доступен в различных материалах, разной длине и резьбе.
Обжимной ниппель: Используется для подачи жидкости через трубу одного размера в другой.
Цилиндрический ниппель: Короткий трубчатый ниппель с наружной конической резьбой на каждом конце, без резьбы между ними.
Закрытый ниппель: Резьбовое соединение на обоих концах. Также называется «бегущий сосок».

Перед покупкой трубного ниппеля важно учесть материал, толщину и диаметр, чтобы убедиться, что вы получите правильный фитинг.

3. Union

Муфты состоят из трех частей: гайки, охватываемого конца и охватываемого конца. Они предназначены для соединения двух труб с возможностью отсоединения труб без повреждения или деформации. Их удобно использовать при техническом обслуживании или в случае плановой замены в будущем.

Трубные соединения доступны из широкого спектра прочных материалов, таких как:

Чугун.
Никель.
Латунь.
Бронза.
Пластик.
Резина.

Одно из многих преимуществ переходных фитингов – их простота установки.

Они используются в различных промышленных и муниципальных приложениях, таких как технологические трубопроводы и системы очистки сточных вод. При покупке переходного фитинга подумайте, какой тип и размер вам нужен.

4. Барб

Фитинги с зазубринами обычно имеют охватываемый на одном конце и конический и ребристый конус на другом.Они предназначены для захвата трубки изнутри и герметизации соединения.

Когда зазубренный фитинг вставлен, шланг или трубка сначала расширяются, а затем расслабляются. Когда трубка или шланг расслабляются и возвращаются к своему первоначальному размеру, соединение закрывается, и его становится трудно отменить. Фитинги с зазубринами обычно используются в системах контроля газа, воздуха и жидкости при низком давлении.

Для подключения воды используются пластиковые зазубрины для холодной воды. Латунные зазубрины используются для переноса горячей воды.Перед покупкой зубчатого фитинга примите во внимание следующее:

Совместимость материалов.
Одиночный или многоствольный.
Жесткость трубки или шланга.
Внутренний диаметр шланга или трубки.

5. Муфта

Муфты очень похожи на штуцеры. Однако их нельзя отсоединить, не повредив трубы.

Муфты

можно использовать для соединения двух труб одинакового размера и диаметра. Они также обычно используются для изменения размеров труб; раструбный редуктор – это обычная муфта, используемая для этого, поскольку она соединяет большую трубу с меньшей.

Вы найдете муфты с внутренней резьбой или без резьбы. Муфты без резьбы используются либо для пайки меди, либо для сварки пластмасс растворителем.

Есть еще два основных типа муфт:

Компрессия: Соединяется между двумя трубами с помощью прокладок или резиновых уплотнений на обоих концах. Уплотнения предотвращают протекание.
Накладка: Обычно используется для ремонта поврежденной трубы определенной длины.

Соединительные фитинги доступны в различных материалах; в их число входят:

АБС.
Хромированная латунь.
Латунь.
ХПВХ (хлорированный поливинилхлорид).
ПВХ.
Нержавеющая сталь.

6. Крест

Как следует из названия, крестовины представляют собой четырехходовые фитинги, комбинацию двух тройников (см. Ниже). Они состоят из одного входа и трех выходов, и они часто имеют раструб, приваренный растворителем, или концы с внутренней резьбой.

Крестовины не так популярны, как тройники. Причина в том, что они могут нагружать трубы при изменении температуры из-за четырех открытых путей.

Крестовины

в основном используются в сантехнике, где тепловое расширение не является проблемой, например, в спринклерных системах пожаротушения.

Эти типы фурнитуры доступны в следующих материалах:

Латунь.
Сталь.
Нержавеющая сталь.
Податливый.
ПВХ.

7. Тройники

Тройники тройники. Они похожи на муфту с выходом посередине. Это короткие трубы с 90-градусным «ответвлением» в центре.

Существует два основных типа тройников:

Тройник прямой: Используется в установках, где длина участка трубы совпадает с размером тройника.
Переходной тройник: Используется, когда тройник меньше, чем напорная труба.

Тройники доступны в различных материалах:

АБС.
Хромированная латунь.
Латунь.
Медь.
ХПВХ.
ПВХ.
Нержавеющая сталь.

8. Тройник-седло

Футболки Saddle очень похожи на настоящее седло. Они доступны только из ПВХ и используются для добавления тройника к существующей трубе без необходимости резки или повторной пайки.

Чаще всего используются в ирригационных системах, когда вам нужно добавить новую дождевальную линию. Седловые тройники «защелкиваются» на трубу с помощью клея. Как только клей осядет, просверливается новое отверстие.

9. Wyes

Wyes похож на букву «Y.«Они обычно используются в дренажной арматуре и имеют ответвление под 45 градусов.

Наклон ответвления разработан для уменьшения турбулентности и трения. Они соединяют вертикальные водосточные трубы с горизонтальными.

Фитинги типа Wye доступны в:

10. Фланцы

Фланец – это круглый фитинг, используемый для соединения труб. Трубы нарезаются резьбой или привариваются к середине фланца, а затем герметизируются. Отверстия снаружи используются для болтов.

Фланцы

в основном используются в промышленности из-за их способности выдерживать высокое давление. Вы также можете найти фланцы в бытовых насосных системах.

В домашних условиях фланцы из ПВХ используются при креплении унитазов к полу. Их также называют «закрытыми» фланцами.

Предлагаются в нескольких материалах:

Медь.
Податливый.
ПВХ.
Латунь.

11. Колено

Угловые фитинги изогнуты и используются в основном для изменения направления потока.В основном они производятся под углом 45 и 90 градусов и могут иметь пропитку или резьбу.

Концы углового фитинга могут быть выполнены под приварку встык, нарезать резьбу или врезаться. Редукционный локоть – это когда два конца различаются по размеру.

Отводы изготавливаются из следующих материалов:

Латунь.
Хромированная латунь.
ХПВХ.
Медь.
АБС.
ПВХ.
Нержавеющая сталь.

12. Колпачки

Колпачки используются для закрытия конца открытой трубы и герметичны для жидкости и газа.Колпачок может быть прикреплен к концу трубы с помощью внутренней резьбы (внутренняя) или муфты, приваренной растворителем.

Внешняя сторона колпачка может быть квадратной, круглой, прямоугольной, двутавровой или U-образной; у некоторых даже будет рукоять.

Заглушки доступны в различных материалах:

АБС.
Медь.
ХПВХ.
Латунь.
Хромированная латунь.
ПВХ.
Податливый.
Нержавеющая сталь.

13. Заглушки

Заглушки

используются аналогично заглушкам, но вместо того, чтобы устанавливаться на трубу, они устанавливаются внутри.Обычно они имеют резьбу, чтобы можно было снять заглушку для будущего использования трубы.

Они предлагаются во многих из тех же материалов, что и колпачки:

АБС.
Медь.
Латунь.
Нержавеющая сталь.

14. Втулки

Втулки похожи на винтики. В основном они используются для соединения труб разного диаметра, превращая большой фитинг в маленькую трубу. Они могут иметь внутреннюю и внешнюю резьбу; Тем не менее, это не всегда так.

Втулочные фитинги меньше, чем штуцеры и муфты, и поэтому часто используются в одних и тех же ситуациях.

Этот тип фитинга имеется в наличии:

Латунь.
Хромированная латунь.
ХПВХ.
Медь.
АБС.
ПВХ.
Податливый.

15. Механическая втулка

Механическая муфта соединяет две трубы с помощью винта или другого приспособления и проста в установке.

Втулка обычно изготавливается из резины и вставляется в зажим из нержавеющей стали.Хомут сжимает резину, что создает плотное уплотнение.

Этот тип фитинга немного гибок и может использоваться при перекосах в труднодоступных местах.

16. Клапан

Клапан используется для регулирования или остановки потока газа или жидкости. Клапаны обычно классифицируются по применению, например:

Изоляция: Используется для временного отключения части системы трубопроводов. Обычно оставляют полностью открытым или закрытым и могут оставаться на месте годами до замены.
Дросселирование: Используется для регулирования давления жидкости. Разработан, чтобы противостоять износу и нагрузкам; тем не менее, они могут со временем сработать. Обычно устанавливаются вместе с запорным клапаном на случай неисправности.
Обратный клапан: Также называемые обратными клапанами, они позволяют свободный поток жидкости в одном направлении, но предотвращают обратный поток. Часто используется в канализационных и дренажных системах.

Клапаны в основном изготавливаются из таких металлов, как:

Бронза.
Чугун.
Стальное литье.
Нержавеющая сталь.
Углеродистая сталь используется для высокого давления или высоких температур.

17. Редуктор

Редуктор предназначен для уменьшения расхода. Поставляется двух типов:

Концентрический переходник: По внешнему виду похож на конус. Предназначен для соединения двух участков трубы на одной оси. Обычно используется при изменении диаметра трубы.
Эксцентриковый переходник: Используется в системах трубопроводов, в которых труба выше по потоку больше, чем труба ниже по потоку.

Редукторы доступны из различных материалов, таких как:

Сталь углеродистая.
Сплав.
Нержавеющая сталь.

18. Чистка

Фитинг для промывки имеет съемные части, которые обеспечивают доступ к канализации без необходимости снимать сантехнические приспособления. Очистка позволит шнеку (типу сверла) войти и очистить забитый слив.

Его важные очистители размещаются в доступных местах, поскольку шнек – не самый длинный инструмент.В более крупных сантехнических системах предусмотрено несколько чисток, которые будут проводиться через равные промежутки времени.

Очистители в основном выполняются из ПВХ.

19. Тройник комбинированный

Тройники комбинированные имеют постепенно изгибающуюся центральную ветвь. Они используются в канализации, чтобы обеспечить плавный, слегка изогнутый путь, чтобы уменьшить вероятность засорения. Изгиб также облегчает водопроводчику проталкивание инструмента в виде змеи.

Эти фитинги доступны из ПВХ.

20. Тройник дивертора

Этот тип тройника в основном используется в системах водяного отопления под давлением.Он отводит часть потока из первичной линии в боковую ветвь, соединенную с теплообменником.

Он спроектирован так, чтобы обеспечить постоянный поток через основную линию, даже если ответвление отключено.

Установка тройника переключателя может оказаться сложной задачей. На нем имеется направленная маркировка, которой необходимо следовать. Если он установлен в обратном порядке, он не будет работать должным образом.

Тройники дивертора доступны в материалах, аналогичных обычным тройникам:

Нержавеющая сталь.
АБС.
Латунь.
Хромированная латунь.
Медь.
ПВХ.

Часто задаваемые вопросы о типах сантехники

Где купить сантехнику?

Сантехническую арматуру можно приобрести в местных магазинах бытовой техники и товаров. Вы также можете найти широкий ассортимент фурнитуры в Интернете на таких сайтах, как Amazon, Home Depot, Lowe’s и eBay.

Как найти правильный трубопроводный фитинг?

Вы можете сделать это, задав себе простой вопрос: зачем мне это нужно?

Фитинги – это то, что объединяет трубы для различных применений в наших домах.Некоторые предназначены для перенаправления, другие – для увеличения длины.

Размер – еще один важный фактор. Фитинги обычно измеряются по внутреннему диаметру (ID) и внешнему диаметру (OD) соответствующего соединения. Обычно это измеряется в дюймах или миллиметрах.

Внутренний диаметр относится к полой части фитинга. Наружный диаметр включает толщину стенки ⁽¹⁾.

Что такое сантехника?

Сантехника подключается к водопроводной системе для подачи и отвода воды.Это могут быть ванны, душевые, кухонные раковины и смесители.

Типы трубопроводных систем

«Новые» дома в США (построенные в середине 1970-х) оснащены пластиковыми трубами и фитингами. Используемые материалы оценены Американским обществом испытаний и материалов.

Эту рейтинговую систему можно использовать для оборудования, находящегося под давлением, например, для распределителей холодной и горячей воды, питьевой воды и ирригационных систем. Его также можно использовать в установках без давления, таких как дренажные, канализационные и ливневые системы.

В более старых домах (до 1960 г.) для канализации, сточных и вентиляционных систем (DWV) использовались чугунные или оцинкованные стальные трубы. Системы DWV предназначены для удаления сточных вод и предотвращения попадания канализационных газов в дома.

Сегодня дома оборудованы ПВХ (поливинилхлоридом) и медными трубами. Эти материалы прочные, долговечные и, что самое главное, просты в установке ⁽²⁾.

Руководство по материалам для сантехнической арматуры

Использование правильного материала может означать разницу между беспроблемным и герметичным.Знание того, какие материалы куда идут, может помочь вам быстро найти подходящую фурнитуру для вашего дома.

Чугунная фурнитура: Подходит для систем DWV и обычно черного цвета.
PVC, сортамент 40: Используется в системах DWV, орошении и наружных применениях, таких как бассейны и спринклеры. Материал также может использоваться в системах, находящихся под давлением. Его нельзя использовать для сжатых газов или воздуха.
ПВХ, график 80: Может использоваться в системах, находящихся под давлением.Его можно использовать для жидкостей под давлением, но не для газов или воздуха.
Медь: Используется для распределения горячей и холодной воды в системах, находящихся под давлением.
Акрилонитрилбутадиенстирол (ABS): Обычно используется в системах DWV в западных частях США.
Латунь: Смесь металлических сплавов, таких как медь и цинк, латунь является распространенным материалом для изготовления фитингов. Он используется в системах под давлением, в основном для питьевой воды и в системах горячего водоснабжения ⁽³⁾.
ХПВХ (хлорированный поливинилхлорид): Обычно используется для питьевой воды при более высоких температурах (до 200 градусов). Он может выдерживать более высокие температуры по сравнению с ПВХ ⁽⁴⁾.

Фитинги

Трубы легко купить – все, что вам нужно знать, это длина и материал. Однако фурнитура – совсем другое дело. Крайне важно использовать правильную фурнитуру для разных областей.

Материал также играет важную роль, поскольку неправильный выбор может привести к утечкам или неисправностям в вашей системе.Следуя нашему руководству по типам сантехнической арматуры, вы будете чувствовать себя немного увереннее в следующий раз, когда будете искать сантехническую арматуру.

Вы моете сантехнику дома? Какой тип фитинга вы предпочитаете использовать? Дайте нам знать в комментариях ниже.

Типы трубопроводной арматуры различного назначения в водопроводной системе

В сантехнических системах доступны различные типы трубопроводной арматуры для различных целей и функций. Фитинг используется в водопроводной системе для соединения нескольких труб одного или разных размеров, для регулирования расхода или для измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. Д.

Типы трубопроводной арматуры в водопроводной системе

Различные фитинги и их функции описаны ниже.

Колено
Редуктор
Тройник тип
Крест тип
Муфта
Соединения
Адаптеры
Olet
Заглушка
Заглушка
Клапан

Фитинги для колен

Колена используются для изменения направления потока между двумя трубами.Колена обычно доступны с углом 22,5 ^o, 45 ^o и 90 ^o. Если трубы одинакового диаметра, используются обычные колена, в противном случае – переходные колена. Локти изготавливаются из разных материалов. Обычно они имеют внутреннюю резьбу, и мы также можем исправить их стыковой или раструбной сваркой.

Фитинги для редукторов

Редуктор – это компонент трубной арматуры, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Один из них – концентрический переходник, имеющий форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приведет к кавитации. Другой – эксцентриковый редуктор, у которого одна кромка параллельна соединительной трубе, из-за чего скопление воздуха невозможно.

Тройник

Тройник – это составная часть водопроводной системы Т-образной формы. Он имеет один вход и два выхода, выходы расположены под углом 90 ^o к основной магистрали (вход).Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны из разных материалов и разных размеров. Если три стороны Т-образного фитинга одинаковы по размеру, то он называется равным тройником, в противном случае он называется неравным тройником.

Крест тип

Крестообразная арматура содержит 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения.Крестовины обычно используются в спринклерных системах пожаротушения.

Муфта

Муфта используется для соединения труб одинакового диаметра. Муфты также полезны, если труба сломана или произошла утечка. Обычно доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта – это обычная муфта, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предоставляется клей.Муфту скольжения проще установить, она содержит две трубы, которые расположены одна в другой, внутренняя труба может скользить на определенную длину. Таким образом, мы можем отремонтировать длинную поврежденную трубу с помощью скользящей муфты.

Союзы

Соединение – это тип фитинга, который по своим функциям аналогичен муфте. Но связь не может быть удалена после исправления, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, с наружной и внутренней резьбой. Таким образом, это также полезно для поддержания цели трубы.

Адаптеры

Если трубы не имеют специальных концов или гладких концов, переходники делают их резьбовыми с наружной или внутренней резьбой, в зависимости от того, что необходимо. Адоптеры обычно используются для труб из меди и ПВХ. Переходники с наружной резьбой содержат наружную резьбу, а переходники с внутренней резьбой – с внутренней резьбой. Один конец адаптера простой, который приклеивается, приваривается или припаян к гладкому концу трубы.

Олет

Olets используются, когда стандартные размеры фитингов не подходят для наших требований.Иногда размер входного патрубка больше по сравнению с выходным патрубком таврового сечения, тогда также используются Olets. Доступны многие виды олетов. Некоторые важные типы олетов:

Прикладная дуга
Сварка внахлест Olet
Олет резьбовой
Колено olet
Ниппель olet
Боковое отверстие
Сладость
Фланец olet

Заглушка

Заглушка – это элемент сантехнического оборудования, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта. Заглушка обычно содержит наружную резьбу.

Заглушка

Заглушка – это тип фитинга, который выполняет ту же функцию, что и заглушка, но с той лишь разницей, что заглушка содержит наружную резьбу, а заглушка содержит внутреннюю резьбу, которая является винтами на наружной резьбе трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т. Д.

Клапаны в трубопроводной арматуре

Клапаны – это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на ее пути.Доступны различные типы клапанов в зависимости от их применения.

Некоторые важные типы клапанов и их применение перечислены ниже.

Задвижка, пробка и шаровой кран – используются только для изоляции
Запорный клапан – используется для дросселирования
Обратный клапан – используется для предотвращения обратного потока (невозврата)
Дроссельный клапан – используется как для изоляции, так и для дросселирования
Мембранный клапан – используется как для изоляции, так и для дросселирования

Подробнее:

Как определить подходящие размеры труб для распределения воды в зданиях?

Типы сантехнических труб, используемых в строительстве

Типы соединений труб в водопроводной системе

Типы водопроводно-канализационных систем в зданиях

Страница не найдена для types_of_pipe_fittings_in_plumbing_system

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну . .. Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитваAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве
Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Страница не найдена для elbow_pipe_fittings

Имя пользователя*

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияЛихтенштейнЛихтенштейнЛитваAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве
Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Фитинги SharkBite® – вставные / быстроразъемные фитинги

Резать. Толкать. Сделанный. Простая установка и простота использования делают вставные фитинги и клапаны SharkBite одним из самых быстрых и простых способов подключения многих жилых или коммерческих помещений, и при необходимости их легко отсоединить. Фитинги и клапаны можно легко заменить и использовать повторно, так что вы сэкономите деньги с меньшим расходом фитингов. Имея на выбор множество размеров и типов, эти фитинги могут решить все ваши проблемы с подключением!

Муфты Sharkbite

Муфты прямые (с упором)

Показано: прямая муфта CTS 1/2 “с упором

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Муфты скольжения (с односторонним упором)

Показано: скользящая муфта CTS 3/4 “с односторонним упором

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Муфты для ремонта скольжения из ПВХ

Показано: 1/2 “ПВХ муфта для ремонта скольжения

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Муфты переходные

Показано: Переходная муфта CTS 1 “x 3/4”

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Муфты конверсионные полибутиленовые

Показано: Переходная муфта из полибутилена 3/4 “CTS x 3/4” CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Переходные муфты из ПВХ

Показано: Переходная муфта 1/2 “CTS x 1/2” PVC

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Футболки Sharkbite

Тройники стандартные

Показано: Стандартный тройник 1 “CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Тройники переходные

Показано: Переходной тройник CTS 1 “x 1” x 3/4 “

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Тройники скольжения

Показано: Футболка-проскальзывает 1/2 “CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Тройники переходные из ПВХ

Белый конец используется для соединения трубы из ПВХ, коричневый конец может использоваться только с медной трубой и трубой из ХПВХ

На фотографии: переходная переходная тройка из ПВХ, 1 “CTS x 1” CTS x 1 “

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Тройники женские по центру

Показано: Центральная тройник 1 “CTS x 1” CTS x 1 “FIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Тройники женские с центральным вырезом

Показано: 1/2 “CTS x 1/2” CTS x 1/2 “FIPS Тройник центрального скольжения

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Сервисные переходники для тройников

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Разъемы Sharkbite с внутренней резьбой

Гнездовые прямые соединители

Показано: прямой соединитель 1/2 “CTS x 1/2” FIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Разъемы Bullnose с внутренней резьбой

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Переходные соединители с внутренней резьбой

Показано: переходной соединитель 1/4 “CTS x 1/2” FIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Разъемы Sharkbite Male

Штекерные прямые соединители

Показано: прямой соединитель 3/4 “CTS x 3/4” MIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Штекерные разъемы Bullnose

Показано: 3/4 “x 1/2” MIPS коннектор

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Переходники с наружной резьбой

Показано: переходной соединитель 1/2 “CTS x 3/4” MIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

ПВХ x прямые разъемы с наружной резьбой

Показано: 3/4 “ПВХ x 3/4” MIPS прямой соединитель

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Отводы акульего укуса

Стандартные отводы на 90 °

Показано: 1-дюймовый стандартный колено 90 ° CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Колено переходное

Показано: переходное колено 3/4 “CTS x 1/2” CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Колено 90 ° с внутренней резьбой

Показано: 1/2 дюйма CTS x 1/2 дюйма, FIPS, 90 °, отвод

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Отвод 90 ° с наружной резьбой

Показано: 3/4 “CTS x 3/4” MIPS Колено 90 °

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Посудомоечная машина Колено 90 °

На рисунке: 1/2 “CTS x 3/8” MIPS Колено 90 ° для посудомоечной машины

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Отводы с ушком

Показано: Угловой патрубок 1/2 “CTS x 1/2” FIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Отводы Hy-Ear

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Отводы с заглушкой

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Адаптеры и переходники Sharkbite

Переходники с резьбой

Показано: Резьбовой переходник 1 “CTS x 1” FIPS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Фитинг переходник

Показано: Переходник фитинга CTS 1/2 “x 1”

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Заглушки / упоры

Показано: крышка 3/4 “CTS

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Демонтаж (отсоединение) зажимов

3/4 “CTS Демонтажный зажим

Клещи для демонтажа (отсоединения)

Клещи для демонтажа 3/4 “CTS

ПВХ глубиномер и зажимы для демонтажа (отсоединения)

Показано: 3/4 “ПВХ ограничитель глубины и разъединительный зажим

Инструмент для удаления заусенцев и глубины

Удалите заусенцы и отметьте нужную глубину трубы для медных труб 1/4 “, 3/8”, 1/2 “, 5/8”, 3/4 “и 1”

Просмотр инструкций по глубине и инструменту для удаления заусенцев

Коллекторы с ответвлениями Push-Fit

Все показанные здесь коллекторы имеют ствол 1 “с соединениями CTS 3/4” и ответвления 1/2 “, которые расположены на расстоянии 2” друг от друга по центру.

Показано: 4-х канальный коллектор закрытого типа с ответвлениями с нажимной посадкой

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Набор подрядчика SharkBite®

Все самые распространенные фитинги и инструменты SharkBite® в одном удобном наборе

Включает по 2 штуки:

Муфта прямая 1/2 “

Муфта прямая 3/4 “

Переходная муфта 3/4 “x 1/2”

1/2 “гнездовой разъем

3/4 “гнездовой разъем

1/2 “штекерный разъем

Штекерный разъем 3/4 “

Колено 1/2 “

Колено 3/4 “

Включает по 1 штуке:

Тройник 1/2 “

тройник 3/4 “

Заглушка 1/2 “

Заглушка 3/4 “

Зажим для демонтажа 1/2 “

Зажим для демонтажа 3/4 “

Ключ разъединительный 1/2 “

Ключ разъединительный 3/4 “

Инструмент для заглубления и удаления заусенцев

Комплект для ремонта труб SharkBite® с футляром для переноски – 214 долларов США. 72

Закажите полный комплект подрядчика и получите 5 & percnt; скидка на будущие заказы на примерку на сумму 100 и более долларов!

ТОЛЬКО чемодан для переноски SharkBite® Contractors (без инструментов / принадлежностей) – 58,46 долларов США

Силиконовая лента

Производитель рекомендует, чтобы все фитинги Sharkbite®, устанавливаемые под землей, были обернуты силиконовой пленкой
.

Защита латунных фитингов от агрессивных подземных условий

Самоклеющаяся лента

2 дюйма x 10 футов.- толщина 0,02 дюйма

Используется на всех открытых латунных фитингах для установки под землей

Связывается с собой за считанные минуты, цементируется за несколько часов

Плотно затягивайте ленту при намотке фитингов

Растягивается до 300%

Рабочая температура: от -65 ° F до + 500 ° F.

Силиконовая обертка SharkBite® – 2 дюйма x 10 футов – 10,21 доллара США

Труборез для профессиональных сантехников

Резак для быстроразъемных труб

Быстроразъемный резак для трубок для металла с внешним диаметром от 1/8 “до 1-5 / 6” (включая отрезной диск) – 48 долларов США. 71

Резак для мягких труб

Резак для мягких труб для PEX и CPVC (включая лезвие) – 10,17 долл. США

Только сменное лезвие – 8,59 долл. США

Закажите 100 или более труборез для мягких труб для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

Чтобы определить, какой размер вам нужен фитинг SharkBite®, измерьте внешний диаметр вашей трубы из меди, CPVC или PEX и сравните его с размером наружного диаметра трубы, указанным ниже.

14 Типы сантехники и трубопроводной арматуры – названия и изображения

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Принципы установки сантехники в вашем доме довольно просты. Пресная вода под давлением поступает в такие приспособления, как раковины, ванны, душевые и унитазы. Вода нагревается, проходя через водонагреватель (см. «Как работает водонагреватель?»), Прежде чем отправиться к приборам.

Сточные воды выводятся из дома через дренажные трубы и оттуда в канализацию или септическую систему. Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

Чтобы убедиться, что все работает без сбоев, существуют различные виды сантехнической арматуры для типичной водопроводной системы. Вот некоторые из наиболее распространенных:

Типы фитингов

Переходник

Зубчик

Муфта

Крестовина

Втулка с двойной резьбой

Колено

Механическая втулка

Ниппель

Заглушка и крышка

Редуктор

Тройник

Соединение

Клапан

Wye

Переходник

Переходники соединяют трубы разных типов.Поскольку на одном конце переходник может быть охватываемым или охватываемым, он может включать в себя охватываемый или охватываемый патрубок.

Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

Заусенец

Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступом.

Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним течет холодная вода, и из латуни, если по ним течет горячая вода.

Муфта

Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с обычной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

Обжимной фитинг соединен между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает в себя две трубы, одна из которых выдвигается из другой трубы на разную длину для ремонта определенной длины поврежденной трубы.

Крестовина

Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно имеют более прочную конструкцию, чем другие фитинги.

Втулка с двойной резьбой

Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двойной резьбой.

Втулка с двойной резьбой также является типом редуктора, но не обладает гибкостью редуктора. Втулка с двойной резьбой обычно является внутренней.

Колено

Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются.Угольники могут быть из разных материалов, чаще всего женские.

Механическая втулка

Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется внутрь металлической оболочки (зажим из нержавеющей стали).

Когда зажим затягивается, он сжимает резину внутри, обеспечивая плотное уплотнение. Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

Ниппель

Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

Связано: ПВХ и ХПВХ (в чем разница?)

Заглушка и заглушка

Заглушки и заглушки используются для закрытия отверстий труб во время осмотра и ремонта.Основное отличие состоит в том, что вилка – вилка, а крышка – розетка. Чаще всего имеют резьбу заглушки и заглушки.

Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

Редуктор

Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

Концентрический редуктор выглядит как конус, а эксцентриковый редуктор выглядит как раструб со смещенными центральными линиями. Они предотвращают образование пузырьков воздуха в трубах.

Тройник

Тройник имеет вход и выход и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

Union

Соединения могут иметь как наружную, так и внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

Муфта, напротив, более прочная, и ее необходимо вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

Клапан

Клапаны позволяют регулировать поток жидкости.Существуют разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

Запорные клапаны изолируют часть водопроводной системы, чтобы ее можно было обслуживать или обслуживать. Эти клапаны либо оставляют открытыми, либо оставляют закрытыми все время. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться, что они в рабочем состоянии.

Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Они обычно устанавливаются рядом запорные клапаны.

Wye

Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

Стыки похожи на тройники, но более плавный угол наклона снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

Похожие сообщения:

18 типов сантехники и трубопроводной арматуры

Знаете ли вы, как работает ваша сантехника? Если вы этого не сделаете, вот вам отличная идея. Сначала вода поступает в такие приспособления, как ванны, насадки для душа и унитазы. Обычный водонагреватель или водонагреватель без резервуара нагревает воду до того, как она достигнет арматуры.

После использования вода попадает в водосточные трубы и попадает в септическую систему.Для идеального потока в водопроводной системе используются разные виды сантехнической и сантехнической арматуры. Ниже приведены некоторые из наиболее распространенных типов, которые вы можете найти в зданиях (даже если в них есть пропановый безбаквальный обогреватель).

Различные формы трубопроводной арматуры

Если вы хотите узнать «типы сантехники и трубопроводной арматуры», вот варианты, которые вы найдете в большинстве хозяйственных магазинов.

1. Переходные фитинги

Если вам нужно соединить разные трубы для приспособлений, таких как газовый водонагреватель без баллона, вам понадобится переходник.Адаптеры имеют концы с наружной или внутренней резьбой, которые позволяют соединять разные трубы.

Если на концах нет резьбы, можно припаять или сварить его с трубой. Вы даже можете использовать клей, чтобы соединить оба предмета.

Адаптеры идеально подходят для проектов, в которых используются трубы из ПВХ или меди. Вы можете приобрести этот фитинг из латуни, ПВХ и нержавеющей стали.

2. Зубчатые фитинги

Этот элемент служит для крепления шлангов к трубам. Он состоит из охватываемого конца, а другая часть имеет коническую трубку.Он также поставляется с зажимом, чтобы он идеально подходил.

Зубцы изготавливаются из пластика или латуни. Для холодной воды вам нужно будет использовать пластиковую модель, в то время как горячая вода лучше работает с латунным стержнем.

3. Втулочные фитинги

Следующим в нашем списке типов сантехнической и сантехнической арматуры является щеточный фитинг. Этот элемент, обычно известный как редукторная чистка, используется для соединения двух труб разного размера. У него маленький конец, который входит в меньшую трубу, а его большая сторона входит в большую.

4. Муфта

Хотите соединить две одинаковые трубы одинакового размера? Для выполнения этой задачи можно использовать муфту. Вы также можете использовать его для ремонта негерметичных или сломанных трубопроводов.

Существует три типа муфт: нормальная, скользящая и компрессионная. Каждая модель работает по-разному.

Фитинг скользящего типа имеет трубу, которая выдвигается из другой трубы, таким образом увеличивая ее длину, чтобы зафиксировать любую длину сломанного водопровода. Но если вы хотите использовать компрессионную муфту, вам придется разместить ее между двумя трубами.Муфты также отлично работают при устранении утечек с помощью прокладки или резинового уплотнения.

5. Крестовина для труб

В отличие от предыдущих типов сантехнической арматуры, этот элемент имеет крестообразную форму и соединяет четыре отдельные трубы. Некоторые модели имеют три розетки и одну розетку, в то время как другие имеют одну розетку и три входа.

Этот элемент более прочный, чем большинство типов пластиковых водопроводных труб и фитингов, поскольку они соединяют несколько труб.

6.Втулка с двойной резьбой

Ниппели особой формы имеют внутреннюю и внешнюю резьбу. Поскольку центральное отверстие покрыто резьбой, оно также называется двухрезьбовым.

Вы также можете увидеть этот фитинг как переходник. Однако он более жесткий, чем средний. Большинство втулок с двойной резьбой имеют охватывающие элементы.

7. Угловые фитинги

Этот продукт похож на человеческий локоть, так как он имеет такой же изгиб. Вы можете использовать этот фитинг, чтобы направить поток воды в водопровод.Доступны отводы под углом 90 градусов, но вы можете найти другие модели под углом 45 и 90 градусов.

Некоторые колена могут соединять трубы разных размеров. Отводы изготавливаются из разных материалов и имеют внутреннюю резьбу.

8. Фланцевые фитинги

Этот фитинг имеет плоскую круглую форму и обеспечивает прочное уплотнение для крепежа. Вы можете использовать этот элемент при работе с сантехникой, которая проходит через твердые поверхности, такие как стены или потолки.

Один из самых популярных предметов в проектах DIY – унитаз.Также известный как фланец туалета, он помогает прикрепить унитаз к полу и прикрепляет унитаз и сливной трубопровод.

9. Механическая втулка

Если вы хотите соединить две трубы винтом, этот элемент поможет вам быстро установить фитинг. Фитинг включает резину, которая помещается в зажим из нержавеющей стали.

Когда вы ввинчиваете зажим, он использует резиновое приспособление для создания прочного уплотнения. Этот фитинг немного гибкий, что означает, что вы можете использовать его в ограниченных пространствах.

10. Ниппель

Ниппель – это небольшая труба, используемая для соединения двух разных типов водопровода и трубопроводной арматуры. Этот фитинг изготавливается из разных материалов, в том числе из латуни, меди и стали.

Также существуют разные типы сосков. Некоторые из них имеют непрерывную резьбу (закрытые соски), в то время как другие имеют наружную резьбу, но имеют различную длину.

11. Заглушка и заглушка

При ремонте и проверках эти детали используются для герметизации отверстий труб.Оба фитинга имеют резьбу, заглушка – охватывающая, а крышка – охватывающая.

Для изготовления этой арматуры используются различные материалы. К таким материалам относятся пластик, резина или металл. Их также можно прикрепить к трубам с помощью пайки, сварки, клея и нарезания резьбы.

12. Фитинги Olet

Если у вас есть проект, требующий фитингов определенного размера, вы можете использовать Olet. Вы также можете использовать этот фитинг, если входная труба на Т-образном сечении больше, чем выходная труба.К наиболее популярным типам этих изделий относятся фланцевые, боковые и сварные муфты.

13. Переходник

Этот увеличивающий элемент помогает уменьшить диаметр большой трубы до меньшего размера. Обычно сантехники используют две формы редукторов – концентрический и эксцентрический.

Первый имеет вид конуса и используется для труб на одной оси. Здесь воздух может заполнить пространство, что приведет к образованию и схлопыванию пузырьков.

Далее идет эксцентриковый переходник с кромкой, параллельной соединительной трубе. В этом фитинге нет пузырей.

14. Тройник

Как и ожидалось, этот сантехнический фитинг имеет Т-образную форму. Он также имеет одинарный вход и двойной выход. Каждое выходное отверстие расположено под прямым углом к основному входному отверстию. Вы также можете использовать его для направления потока от двух входов к одному выходу.

Фитинги тройникового типа изготавливаются из различных материалов и бывают разных размеров.Если 3 стороны имеют разные размеры, они называются неравными. Но если вы заметите, что все они имеют одинаковую форму, у вас одинаковый тройник.

15. Соединительные фитинги

Как и некоторые типы сантехнических и трубных фитингов, этот продукт имеет наружную или внутреннюю резьбу. Они даже похожи на муфты, но их легче снять и заменить.

Профсоюз состоит из трех частей. К ним относятся охватывающий конец, охватываемый конец и гайка, соединяющая оба конца.

16.Фитинги сифона

Эти фитинги можно найти в трубах под раковинами на кухне или в ванной. Обычно они имеют U- или P-образную форму, но при этом напоминают провалы на сантехнике.

Установка ловушки выполняет две задачи. Во-первых, он предотвращает утечку неприятных запахов из раковины за счет накопления сточной воды. Это также предотвращает засорение дренажной системы мусором.

17. Клапан

Клапан позволяет изменять направление потока воды. Различные типы фитингов включают дросселирование, изоляцию и невозврат.

Дроссельные клапаны регулируют объем и давление жидкости. Вы можете найти эти фитинги закрытыми от запорных клапанов. Из-за избыточной загруженности они служат недолго.

Обратные клапаны позволяют воде течь в одном направлении. Также известные как обратные клапаны, их можно найти в канализации вокруг вашего дома.

Запорные клапаны можно использовать для отделения части водопровода, особенно если вы хотите отремонтировать.Обычно эта арматура постоянно открыта или закрыта. Но желательно время от времени проверять, находятся ли они в рабочем состоянии.

18. Фитинг звездой

Этот Y-образный фитинг используется для соединения трех отдельных труб. Вы можете использовать Y-образные фитинги для регулировки высоты трубы. Этот процесс заставляет трубу перемещаться в новые линии подачи или водостоки.

Тройник напоминает тройник. Но у них лучшие углы, которые предотвращают трение, позволяя воде течь мягко.Вы также можете использовать его для прикрепления горизонтальной дренажной трубы к трубе в вертикальном положении.

Различные способы соединения трубных фитингов

Можно использовать различные способы усиления соединения труб. Однако ваш предпочтительный метод зависит от сборки и работы, которую вы планируете выполнять. Ниже представлены различные способы крепления вашей фурнитуры.

Резьбовые соединения

Чтобы закрепить фитинги здесь, вам нужно будет их скрутить. Внутренняя резьба труб и фитингов с внутренней резьбой соответствует вариантам с наружной резьбой.

Фитинги Push to Connect

Если вы ищете идеальное приспособление для самостоятельного проекта, эти элементы являются лучшими вариантами, поскольку они упрощают установку. Они обеспечивают отличное соединение с кольцами и металлическими зубьями. Вы можете использовать их с трубами из меди, PEX и PVC.

Вставные фитинги

При использовании этого метода соединительной арматуры вам необходимо прикреплять трубы и фитинги с гладкими поверхностями. После этого вы должны соединить его с помощью специальных химикатов.

Компрессионные фитинги

Здесь вы можете затянуть соединение, сдавив трубу.Фитинги включают корпус с резьбой, гайку и втулку.

Фитинги факельные

Это соединение используется для проектов, связанных с высоким давлением воды и газа.

Обжимные фитинги

Для этого соединения необходимо закрепить фитинг на трубе. Затем сожмите стык специальным инструментом и металлическим кольцом.

Зажимные фитинги

При использовании этих фитингов вам необходимо разместить зажимы вокруг трубопровода после добавления фитинга.

Наконечники для труб и трубных фитингов

Вы можете найти сантехнические фитинги, изготовленные из различных материалов, таких как ПВХ, латунь или медь.Однако есть несколько советов, которые следует учитывать.

Некоторые специальные фитинги подходят для двух труб из разных материалов.

Если у вас дома есть трубы из PEX, используйте фитинги из PEX. Эти изделия изготавливаются из пластика или стекла.

Для незаметных мест, например, под раковиной в ванной комнате, выбирайте фурнитуру из хромированной латуни. Такой вариант добавит элегантности вашему банному пространству.

Используйте фитинги из ПВХ для трубопроводов холодного водоснабжения, так как тепло может их повредить.

Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *

Email *

Сайт
