критерии выбора, обозначения и расчеты

Комфортная жизнь современного человека невозможна без водопровода. Правильный выбор диаметра трубы для водоснабжения в частном доме поможет избежать неприятностей и поломок, вызванных ненадлежащей работой или недостаточной пропускной способностью систем подачи и отведения воды.

Содержание

1. Критерии выбора диаметра трубы для водопровода в частном доме
2. Обозначения диаметров труб
3. Как рассчитать сечение труб водоснабжения

Критерии выбора диаметра трубы для водопровода в частном доме

При выборе диаметра учитывают напор в трубе, назначение данного отрезка магистрали, материал изделий

Сечение трубы – критерий расчета пропускной способности трубопроводной системы. Например, водопровод диаметром 32 мм способен пропустить 50 литров в минуту, а сечением 25 мм — лишь 30 литров. Стоит также учитывать тот факт, что смеситель не может обеспечить пропускную способность более 5 л/мин.

Рекомендуется выбирать подходящий размер поперечного сечения трубного проката, используя следующие критерии:

• общая длина водопроводной сети;
• количество точек потребления воды;
• температура перемещаемой жидкости;
• число поворотов и стыков;
• наличие/отсутствие перепадов давления в трубах;
• планируемый объем водопотребления;
• материал изготовления элементов водопровода;
• тип водопровода: централизованный или местный.

Первые два критерия оказывают прямо пропорциональное влияние на величину диаметра. При увеличении общей длины трубопровода и числа точек потребления воды сечение трубопровода также следует принять большим. К основным точкам водопотребления относятся нагревательный бак, унитаз, раковина, мойка, душ или душевая кабина, ванная, стиральная и/или посудомоечная машина и пр.

Третий пункт обращает внимание на то, что полимерные конструкции для подачи/отведения холодной и горячей воды отличаются толщиной стенки. Передача горячей жидкости производится в толстостенных трубах. Металлические конструкции можно использовать одинаковыми по толщине.

При создании системы с частыми стыками и поворотами, а также при неравномерном напоре воды из-за многоэтажности и непрямого движения воды, необходимо использовать трубы увеличенного внутреннего размера. Также следует выбрать элементы большего сечения, если в доме проживает или гостит большое количество людей.

Выбранный материал определяет будущую стоимость всей системы и степень сложности ее сборки. Встречающиеся в технической литературе методы расчета пропускной способности труб обычно подходят только для металлических изделий (обычно, стальных). Их особенность в том, что во время эксплуатации постепенно меняется внутренний диаметр. Это происходит из-за накапливающегося на стенках известкового налета и других отложений в один или несколько слоев. Трубы из полимерных материалов (пластик, полиэтилен, металлопластик, ПВХ) хорошо справляются с такой проблемой. Однако могут расширяться под воздействием горячих температур. Это приводит к падению напора, шумам и сбоям. Элементы из меди служат дольше стальных и полимерных, но имеют гораздо большую стоимость.

При подключении к централизованной водомагистрали нужно сделать подбор сечения труб только для их разводки по дому. Если же речь идет об автономном варианте, дополнительно учитываются затраты на сооружение колодца или бурение скважины. В будущем затраченные средства компенсируются независимостью от внешних факторов и отсутствием постоянной платы за подведение воды и канализацию.

Обозначения диаметров труб

Основные размеры водопроводных труб из стали приведены в ГОСТе 3262-75. Диаметр всех выпускаемых в мире изделий находится в диапазоне 2,5-4000 мм. Вариантов трубного проката встречается около 50. ГОСТом установлены такие параметры труб, как наружный диаметр, масса, толщина стенки. Общепринятым является обозначение диаметра трубы в миллиметрах и резьбы на ней в дюймах. Параметры полимерных элементов круглого сечения (32 типоразмера в диапазоне 10-1600 мм) прописаны в ГОСТ 18599-2001. Изделия дополнительно подразделяют на четыре группы по толщине стенки от 2 до 70 мм.

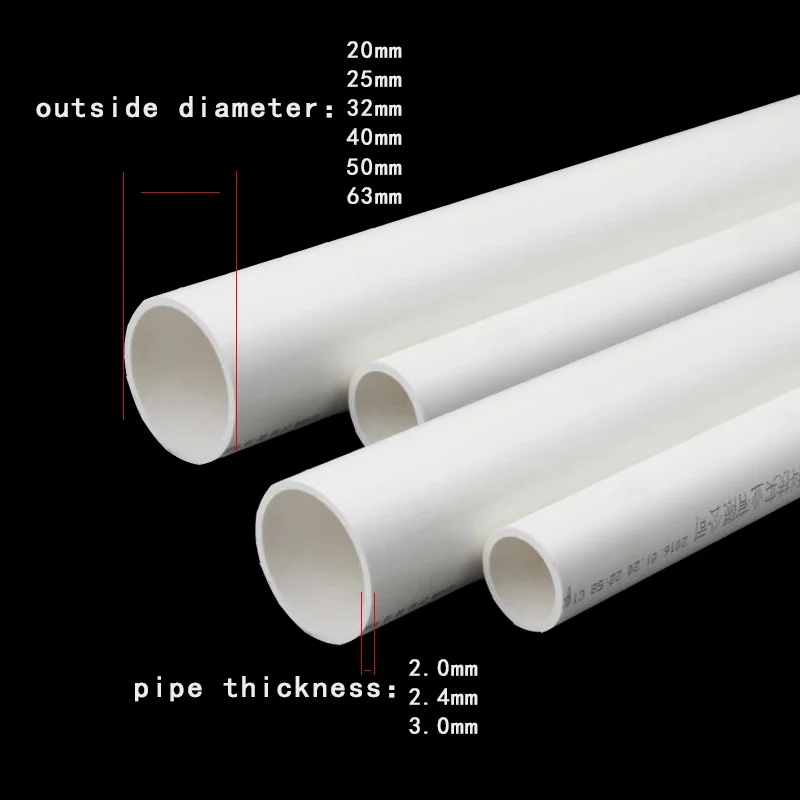

Внешний диаметр обозначают латинской буквами D или Dн, внутренний – буквами d или Dвн, а толщину стенки – строчной или прописной s. В стандарте внутренний диаметр не указан. Его можно рассчитать, отняв от внешнего размера удвоенную толщину стенок.

Встречается также обозначение Dу (DN, Dn), которое применяется при указании условного диаметра (прохода) проката. В справочной литературе встречается другое название этого понятия – «номинальный диаметр трубы». Это усреднённый размер изделия трубопроводного проката (на просвет), который обычно отличается от указанного на маркировке. Он получается в результате округления измеренного внутреннего диаметра до ближайшего стандартного значения. Например, для трубы с наружным и внутренними сечениями 156/144 мм и 156/148 мм DN = 150 мм.

Маркировка стальных изделий производится в дюймах, а медных, алюминиевых и полимерных – в миллиметрах. Чтобы соотнести эти размеры при комбинированной трубопроводной системе, пользуются специальными таблицами или программами (приложениями).

Соответствие дюймов диаметру условного прохода трубы: ¼ дюйма – 8 мм; ½ дюйма – 15 мм; ¾ дюйма – 20 мм; 1 дюйм – 25 мм; 1¼ дюйма – 32 мм; 1½ дюйма – 40 мм; 2 дюйма – 50 мм; 2,5 дюйма – 65 мм.

Как рассчитать сечение труб водоснабжения

Чтобы определить, какой диаметр трубы лучше использовать для водопровода частного дома, нужно рассчитать приблизительную длину создаваемой сети трубопровода. Если нужно разводить трубы стандартной централизованной водопроводной системы, принимают среднюю скорость водного потока равной 20 м/c. Для этой скорости существуют следующие рекомендации по подбору диаметра прокатного элемента:

• Длина сети меньше 10 метров, нужный диаметр трубы – 20 мм.
• Для труб общей длиной 10-30 метров сечение водопровода принимают равным 25 мм.
• При сети длиной больше 30 метров рекомендуется использовать трубы диаметром 32 мм.

При этом длина одной трубы варьируется от 4 до 15 метров. Элементы трубопровода должны быть качественными и надежными, чтобы обеспечить длительную работу системы водоснабжения без сбоев.

Пропускная способность – параметр, показывающий соотношение предельного объема жидкости, проходящего через сечение трубы за единицу времени. Существует три способа его расчета:

• По техническим формулам. Применяются усредненные показатели. Формулы достаточно сложные и требуют точности подстановки всех данных. Поэтому практически не применяются.
• По таблицам. Достаточно простой и точный вариант решения гидравлической задачи. Содержат зависимости между различными параметрами. В частности, зависимость пропускной способности магистрали от внутреннего диаметра.
• С помощью специального программного обеспечения. По исходным данным программа автоматически выполняет расчет с учетом всего подключаемого оборудования. Подставив предполагаемый внутренний диаметр, сопротивление в элементах, показатель шероховатости, общую длину трубопровода, результат выводится практически мгновенно.

Если водопровод имеет длину от 30 метров, на нем встречается много поворотов, разветвлений и стыковых соединений, подбирается больший диаметр.

Трубы ПНД водопроводные, фитинги по цене производителя! Стройгрупп-1 8 (495) 660-05-77

Трубы ПНД для водоснабжения материал: ПНД (ПЭ 100) SDR: 6-26 давление (PN): 6-25 атм диаметр (OD): 10-1200 мм цвет: черный с синей полосой длина:отрезки 12/13м, бухты 100/200м

Такие трубы активно применяются для прокладки инженерных коммуникаций, при замене или ремонте старых сетей, используются в качестве защитного кожуха для кабелей. Их преимущество в сравнении со старыми металлическими трубами — материал. Пластик доступнее и дешевле, но при этом имеет существенно меньший вес, что упрощает монтаж и перевозку, долговечен (до 50 лет эксплуатации с сохранением свойств). Более того поэлитиленовые трубы обладают гибкостью и эластичностью, что позволит трубопроводу обогнуть препятствие. И самое главное — материал ПНД не подвержен ржавчине, как железо или чугун. *Подробнее

Эти изделия в силу указанных выше преимуществ, с каждым годом все чаще используются как строительными компаниями, так и частными клиентами в целях водоснабжения. У нас вы можете купить все ходовые диаметры пластиковых труб для водопровода: 32мм, 50 мм, 110 мм, 160 мм, а так же все другие. Трубы ПЭ 100 и ПЭ 80 и их технические характеристики Различают следующие марки полиэтиленов – ПЭ 100, ПЭ 80, а также устаревающая ПЭ 63. Материал ПЭ 100 прочнее, чем ПЭ 80. Это позволяет производить трубу со стенкой тоньше при идентичном давлении в трубопроводе. Поэтому трубы марки ПЭ 100 дешевле, чем ПЭ 80. Базовый параметр трубы ПНД – SDR (Standard Dimension Ratio), то есть соотношение диаметра к толщине стенки. Он позволяет определить, какое давление, в зависимости от марки полиэтилена, может выдерживать труба. Например: трубы ПЭ 100 SDR 17 и ПЭ 80 SDR 13,6 соответствуют давлению в 10 Атм. Чем выше значение SDR, тем меньше толщина стенки для данного диаметра, и соответственно меньше допустимое давление. Для водопроводов трубы производятся диаметром от 10 до 1200 мм. До диаметра 90 мм выпускаются в бухтах намоткой 100-200 метров. Для диаметров 10-63 мм минимальная партия поставки 100 метров. Начиная с 90-го диаметра трубы производятся в отрезках по 12 м. для воды и 13 для газа. Газовые изготавливаются с желтой полосой, где на самой трубе написано слово «газ», а водопроводные трубы – синей и маркированы словом «питьевая». Монтаж Соединение труб полиэтиленовых водопроводных осуществляется с помощью сварки встык или электромуфтовой сваркой. До 110 диаметра их можно соединять компрессионными фитингами, что обеспечивает возможное давление в 10 Атм и дает возможность быстрого демонтажа трубопровода. Изделия комплектуются широким ассортиментом фитингов, которые отличаются простотой монтажа и прочностью соединения. Эластичность труб из этого материалла 32, 110 и прочих диаметров позволяет использовать их при прокладке методом «прокола» (ГНБ горизонтально направленного бурения), что позволяет существенно экономить на земляных работах, особенно в случаях, когда прокладка проходит в условиях городской застройки, когда траншею порой просто невозможно вырыть.

Как узнать какой у меня размер трубы?!

Нужно заказать систему, но не знаете, как измерить размер трубы?

Полезно знать размер входящих труб. Например, предположим, что вы решили установить в своем доме систему железных фильтров. Они бывают разных размеров труб, например ¾”, 1” и т. д., что обычно относится к диаметру трубы.

Легко проверить размер ваших труб. Во-первых, проверьте саму трубу. Часто это будет помечено или написано сбоку или на клапане. Если нет, вы можете измерить размер медной трубы, а другие размеры водопроводных труб использовать метод струны.

Строковый метод

Струнный метод (который измеряет длину окружности трубы), вероятно, является лучшим способом определения диаметра вашей трубы. Окружность – это расстояние, которое требуется, чтобы обойти трубу один раз.

Снимите всю изоляцию с трубы. Используя кусок веревки длиной около 6 дюймов (или тканевую рулетку), оберните веревку вокруг трубы один раз и измерьте с точностью до 1/8 дюйма…

После того, как вы нашли длину окружности, воспользуйтесь приведенной ниже таблицей, чтобы определить размер трубы или трубки.

Медная труба или трубка PEX 2,75″ (70 мм) = труба 3/4″ 3,53″ (90 мм) = труба 1″ 4,32″ (110 мм) = труба 1 1/4″ 5,10″ = 130 мм Труба 1 1/2″

Стальная труба или пластиковая труба из ПВХ 3,25 дюйма (83 мм) = труба 3/4 дюйма 4,00 дюйма (102 мм) = труба 1 дюйм 5,00 дюйма (127 мм) = труба 1 1/4 дюйма 6,00 дюйма (152 мм) = труба 1 1/2″

Гибкая (обычно черная) полиэтиленовая труба 2,96-3,33″ (75-85 мм) = труба 3/4″ 3,74-4,24″ (95-108 мм) = 1″ труба = труба 1 1/4″ 5,70-6,28″ (145-160 мм) = труба 1 1/2″

(Нажмите здесь, если хотите узнать больше об измерении размера трубы. )

Кроме того, вы можете посмотреть видео с инструкциями по измерению размера и диаметра трубы на нашем канале Clean Water Store на YouTube:

Труба соответствует номинальным размерам, а не фактическим размерам, что может привести к путанице.

Например, медная труба

диаметром 3/4 дюйма не имеет диаметра 3/4 дюйма. Его внешний диаметр (OD) составляет 0,875 дюйма, а внутренний диаметр (ID) составляет 0,811 дюйма для трубы типа M (обозначение, относящееся к толщине стенки).

Оцинкованная стальная труба диаметром 3/4 дюйма имеет наружный диаметр 1,050 дюйма и внутренний диаметр 0,824 дюйма для стандартной трубы сортамента 40 (также обозначение толщины стенки).

Чтобы внести немного больше путаницы, размеры трубок, таких как пластиковые или медные трубки малого диаметра, используемые для подключения льдогенераторов, представляют собой фактический внешний диаметр, а размеры шлангов указывают фактический внутренний диаметр.

Еще один способ узнать размер – найти маркировку производителя, напечатанную на пластиковых, медных и чугунных трубах.

Какие размеры трубной резьбы доступны или распространены в США?

Доступны два стандартных размера трубной резьбы: коническая национальная трубная резьба (NPT) и прямая механическая трубная резьба со свободной посадкой (NPSM).

Коническая резьба предназначена для соединения и уплотнения, прямая резьба предназначена только для соединения. Резьба с сухим уплотнением (NPTF) позволяет выполнять соединение без использования герметиков.

Внутренняя резьба NPT может обозначаться как «FPT».
Наружная резьба NPT может обозначаться как «MPT».

Существуют три менее распространенные резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга
(NST) и коническая трубная резьба по британскому стандарту (BSPT).
Резьбы NPT и NPTF взаимозаменяемы с герметиками, такими как лента из ПТФЭ.
Ни один из других стандартов резьбы не является взаимозаменяемым.
Расшифровка сокращений трубной резьбы

Национальная трубная резьба NPT
Внутренняя (национальная) трубная резьба FPT
MPT Наружная (национальная) трубная резьба
PTF Короткая ленточная трубная резьба SAE
NPTF Коническая трубная резьба American National для соединений Dryseal
герметичных соединений
NPSM Американская национальная прямая трубная резьба для механических соединений
NPSI Американская национальная прямая промежуточная трубная резьба







Правильно определите размер водопроводных линий



Размер водопроводной линии. Красные стрелки указывают на подающий трубопровод большого диаметра диаметром 1 дюйм для всей горячей воды в доме. За ним на стене проходят питающие линии меньшего диаметра 5/8 дюйма к каждому светильнику. Copyright 2021 Тим Картер



“Размер ватерлинии определяет количество воды, вытекающей из трубы. Чем больше, тем лучше, если вы хотите получить много воды за короткое время. ”

Отредактировано в феврале 2021 г.

Размер водопровода СОВЕТЫ

• Водопровод большего диаметра создает меньшее трение
• 1-дюймовая труба длиной менее 100 футов подходит для дома диаметр водопроводной магистрали снабжает сотни домов
• открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ информационный бюллетень Тима AsktheBuilder – Он мастер-сантехник!

Думаю, что большинство людей не думают дважды о воде, которая будет течь из кранов в их новых домах. Вы можете даже не задумываться о шуме, который издает вода, мчась по водопроводным линиям.

открывается в новом окне

Поскольку вы переезжаете в новый дом, я предполагаю, что вы можете предположить, что из каждого крана и нагрудника льется водопад.

Не рассчитывай на это. Ваш строитель или сантехник, возможно, допустил несколько ошибок, которые могут ограничить количество воды, вытекающей из кранов. Эти же ошибки могут также вызвать сильный шум водопровода, который заглушает разговоры и другие приятные звуки в вашем доме.

Ссылки по теме

открывается в новом окнеОбщие причины низкого давления воды

открывается в новом окнеСтарые водопроводные трубы создают проблемы с потоком воды в вашем городе или городе, чтобы помочь увеличить давление воды.

Чем больше, тем лучше

Если вы находитесь на этапе планирования строительства, вы можете решить эти проблемы до того, как они возникнут. Водопроводная труба данного размера может подавать только данное количество воды при данном давлении и данном гидростатическом напоре. Гидростатический напор обычно относится к вертикальному расстоянию, на которое простирается ватерлиния.

Размер видео линии воды

Это короткое фантастическое видео. Обратите внимание на первые две цифры, которые он цитирует!!! ОГРОМНАЯ разница в объеме при незначительном увеличении диаметра трубы!

Если вы живете рядом с водонапорной башней, вы хотите быть как можно дальше от нее вниз по склону. Обычно эти башни размещают на высоких точках ландшафта. Чтобы иметь наилучшее давление воды, вы должны находиться в долине с как можно большим расстоянием по вертикали между вами и дном резервуара. Чем больше это расстояние, тем больше гидростатическое давление.

Высокое давление воды на высоте

Например, в Цинциннати, штат Огайо, если у вас есть дом в долине Милл-Крик ниже всех холмов над вами, где находятся резервуары для воды, давление воды в вашем доме может легко превысить 200 фунтов в секунду. квадратный дюйм (PSI). Земля над долиной находится на высоте 400 футов над уровнем моря. Вес воды в трубах между долиной и холмами наверху давит вниз и создает очень высокое давление.

Если вы пытаетесь протолкнуть воду по трубе из подвала на второй этаж, гравитация делает все возможное, чтобы противодействовать давлению воды. Гравитация становится вашим другом и увеличивает давление воды, если вы храните воду на крыше, но сколько людей вы знаете, имеют резервуары на 5000 галлонов на чердаках?

Это то, что вы найдете в больших офисных зданиях, отелях, больницах и других зданиях, где много людей могут одновременно пользоваться водопроводной системой.

3/4 дюйма подходит | 1 дюйм лучше

В ваш дом должно поступать много воды, даже если она вам не нужна постоянно. Для большинства домов в большинстве городов может быть достаточно 3/4-дюймовой линии, но если у вас есть возможность указать размер трубы, поместите 1-дюймовую линию. Я мастер-сантехник, и поверьте мне, вы никогда не пожалеете, что сделали это.

Сантехники и строители знают, что люди редко включают более трех-четырех водопроводных кранов одновременно. Но это может случиться.

Если вы хотите, чтобы из каждого крана вытекало обильное количество воды, вы должны быть уверены, что основной водопровод, входящий в дом, и основной водопровод внутри дома имеют диаметр не менее трех четвертей дюйма или, возможно, один дюйм. в диаметре. Эта труба большего размера может переносить значительное количество воды.

Программное обеспечение Size Water Line

Посмотрите это короткое видео, чтобы узнать о программном обеспечении для компьютера, которое поможет вам РАЗМЕРИТЬ ваши водопроводные линии. Это из Австралии, но принципы одинаковы во всем мире.

открывается в новом окнеНАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от сантехников в вашем городе, которые помогут повысить давление воды.

Водопроводные трубы для сельских колодцев

Убедитесь, что ваш колодец прокладывает пластиковую трубу диаметром 1 и 1/4 дюйма от колодца до внутренней части вашего дома. Обычно это небольшое расстояние, и вы никогда не пожалеете о большей трубе. Помните, что легко вставить трубу нужного размера, когда траншея открыта. Если вы попытаетесь сделать это позже, это будет огромная и дорогая работа.

Если ваш дом находится далеко от водопровода, на холме и прокладка водопровода требует чудовищной работы, вы не ошибетесь. Это стоит 500 долларов, даже 750 долларов, чтобы заплатить инженеру-механику за размер необходимой вам водопроводной линии. Очень возможно, что вам понадобится водопровод диаметром 2 или 2,5 дюйма, если ваш дом находится в 500 или 1000 футах от городской водопроводной магистрали. НЕ УГАДАЙТЕ. Ты пожалеешь об этом.

Установите большие трубы во ВСЕ ванные комнаты!

Слишком часто сантехник-новичок может начать преждевременно уменьшать диаметр водопроводных линий в доме. Если вы видите водопроводные линии диаметром полдюйма, которые обслуживают два или более светильников, проблема может быть не за горами. Если в вашем новом доме есть три или более ванных комнат, подумайте о том, чтобы размер трубы для холодной воды не превышал одного дюйма, пока она не обслуживает водонагреватель, первую группу ванных комнат и, возможно, один или два наружных нагрудника для шланга.

Затем основной водопровод может быть уменьшен до диаметра три четверти дюйма для обслуживания оставшихся ванных комнат, прачечной, нагрудников для шлангов и т. д. Трубы диаметром полдюйма могут отходить от линии диаметром три четверти дюйма для обслуживания отдельных приборов. Продлите линию на три четверти дюйма, пока не дойдете до последних двух или трех светильников в доме.

Это очень важно, если вы хотите, чтобы во всех ванных комнатах был большой напор и объем.

Трубы большого диаметра тише

Шум трубы также зависит от размера трубы. Трубы большего диаметра создают меньше шума, потому что скорость воды, движущейся по трубе к приспособлению, ниже. Вы также можете свести к минимуму шум трубы, указав более толстый размер трубы.

Если вы используете медные трубы в своем новом доме, очень вероятно, что медь типа M будет использоваться в помещении. Это самая тонкая труба, разрешенная большинством сантехнических норм. Тонкие трубы лучше передают шум, чем толстостенные.

Используйте также более толстые трубы

Следующий более толстый тип труб — медные L. Посмотрите на кусок меди L и M, и вы не увидите никакой разницы. Но возьмите 10-футовый кусок каждого из них, и вы сразу же поймете, что медь типа L весит больше. Эта дополнительная медь поглощает звук.

Фантастическая новость заключается в том, что повышение стоимости меди типа L в типичном жилом доме составляет менее 275 долларов. (цены 2017 г.) Это единовременная плата, которая позволяет вам иметь бесшумный водопровод на весь срок службы дома.
