Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

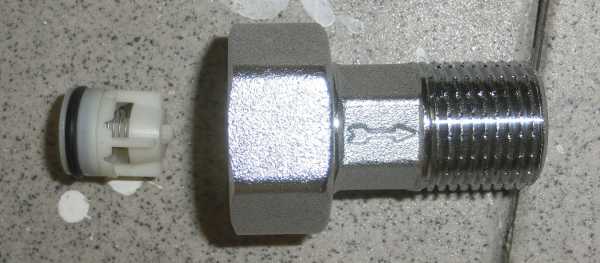

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка - это заложенная в своем доме бомба!

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец "самоубийственного креатива"

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода - нормальное явление

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99.09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это - последствия взрыва обычного электрического бойлера

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» - сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.

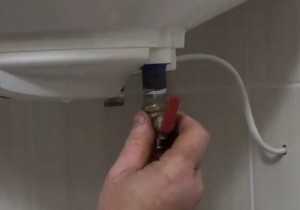

На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

stroyday.ru

Что такое водопроводный клапан (сантехнические задвижки)?

Водопроводный клапан

Водопроводный клапан — это устройство, используемое для управления потоком жидкости или газа через водопроводную трубу. Некоторые из этих клапанов могут быть скрыты от зрения, а другие расположены в зонах с легким доступом. Каждый тип сантехнического клапана имеет некоторую форму системы управления, которая позволяет водопроводчику или ремонтному персоналу управлять клапаном и контролировать содержимое трубы. Сантехнические клапаны играют важную роль в повседневной безопасности и эксплуатации основных систем водоснабжения и канализации, а также в случае аварийного ремонта или модификации. В сантехнике используются различные типы клапанов и задвижек, как задвижка 30лс41нж.

В зависимости от применения, водопроводный клапан может быть выполнен из металла или термопластика. Общие материалы для этих клапанов включают ПВХ, сталь или медь. Водопроводчик должен выбрать размер каждого клапана, чтобы он мог соответствовать соседним трубам, а некоторые клапаны требуют специальных соединителей, которые позволяют им совмещать трубы большего или меньшего диаметра. Размеры, характеристики и материалы водопроводного клапана обычно регулируются местными строительными нормами в большинстве районов. В сантехнических работах часто применяется задвижка 30с41нж

Сантехники соединяют трубы и клапаны с использованием различных методов. Многие из этих водопроводных принадлежностей снабжены резьбовыми концами, которые позволяют скручивать их вместе, образуя плотную связь. Некоторые клапаны с высоким давлением или силой могут быть спроектированы с фланцами на концах, которые позволяют пользователю закручивать болты для более безопасного соединения. Другие могут потребовать сварки для обеспечения водонепроницаемого уплотнения.

Описания различных типов клапанов, используемых при проектировании систем водопровода.

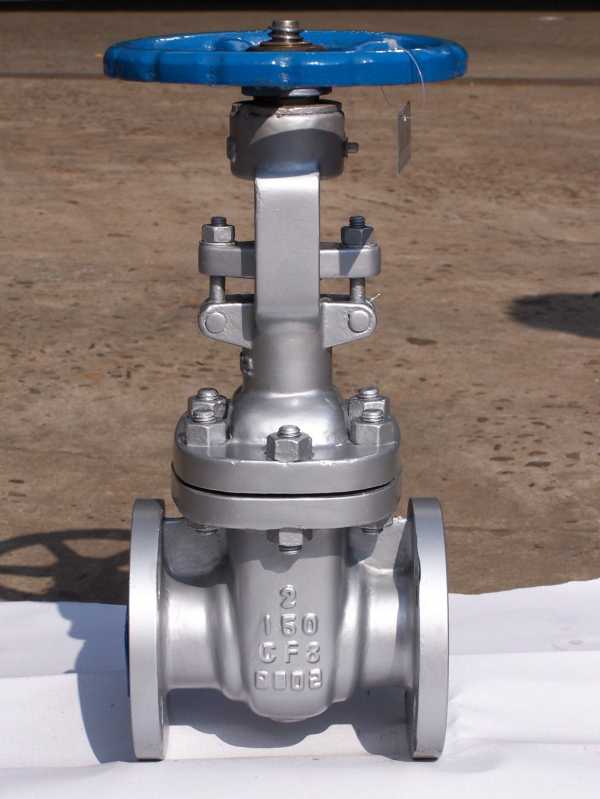

Запорный клапан представляет собой один из наиболее распространенных типов водопроводных клапанов. Он состоит из тонкого металлического лоскута, примерно такого же диаметра, как и труба. Используя колесо, расположенное за пределами трубы, пользователи могут вращать заслонку, чтобы покрыть всю внутреннюю часть трубы и заблокировать поток воды. Вращая колесо управления противоположным образом, пользователи могут открыть клапан и позволять воде или газу свободно течь.

Шаровые краны также широко используются в основных системах водопровода. Эти устройства включают ручку или аналогичное рабочее устройство на внешней стороне трубы. Когда ручка поворачивается, она заставляет металлический шар вдвигаться в трубу, чтобы блокировать или разблокировать поток воды или газа. Этот тип устройства часто называют кварцевым водопроводным клапаном.

Многие клапаны содержат дополнительные устройства, которые выполняют специальные функции для управления и регулирования потоком. Например, обратный клапан не только контролирует, сколько жидкости протекает через трубу, но и поддерживает движение жидкости только в одном направлении. Этот тип клапана обычно используется в канализационных системах, чтобы предотвратить повторное проникновение неочищенных сточных вод в здание. Другие специальные клапаны включают устройства для снижения давления в трубах, содержащих пар или летучие материалы.

Еще по теме:

  • Детские пластиковые стулья

    Дети редко, если вообще когда-либо, легко одеваются на мебель, поэтому, выбирая детские пластиковые стулья для…

  • Европейская сталь

    Листовой прокат, отличающийся повышенным уровнем качества и предназначенный для изготовления разнообразной металлургической продукции, называется европейская…

  • Типы соленоидов

    Пневматический электромагнитный клапан Что такое пневматический электромагнитный клапан или соленоид? В автоматизированных промышленных системах, где…

Powered By Related Posts for WordPress

www.norma-stab.ru

Что такое водопроводный клапан (сантехнические задвижки)?

Водопроводный клапан

Водопроводный клапан — это устройство, используемое для управления потоком жидкости или газа через водопроводную трубу. Некоторые из этих клапанов могут быть скрыты от зрения, а другие расположены в зонах с легким доступом. Каждый тип сантехнического клапана имеет некоторую форму системы управления, которая позволяет водопроводчику или ремонтному персоналу управлять клапаном и контролировать содержимое трубы. Сантехнические клапаны играют важную роль в повседневной безопасности и эксплуатации основных систем водоснабжения и канализации, а также в случае аварийного ремонта или модификации. В сантехнике используются различные типы клапанов и задвижек, как задвижка 30лс41нж.

В зависимости от применения, водопроводный клапан может быть выполнен из металла или термопластика. Общие материалы для этих клапанов включают ПВХ, сталь или медь. Водопроводчик должен выбрать размер каждого клапана, чтобы он мог соответствовать соседним трубам, а некоторые клапаны требуют специальных соединителей, которые позволяют им совмещать трубы большего или меньшего диаметра. Размеры, характеристики и материалы водопроводного клапана обычно регулируются местными строительными нормами в большинстве районов. В сантехнических работах часто применяется задвижка 30с41нж

Сантехники соединяют трубы и клапаны с использованием различных методов. Многие из этих водопроводных принадлежностей снабжены резьбовыми концами, которые позволяют скручивать их вместе, образуя плотную связь. Некоторые клапаны с высоким давлением или силой могут быть спроектированы с фланцами на концах, которые позволяют пользователю закручивать болты для более безопасного соединения. Другие могут потребовать сварки для обеспечения водонепроницаемого уплотнения.

Описания различных типов клапанов, используемых при проектировании систем водопровода.

Запорный клапан представляет собой один из наиболее распространенных типов водопроводных клапанов. Он состоит из тонкого металлического лоскута, примерно такого же диаметра, как и труба. Используя колесо, расположенное за пределами трубы, пользователи могут вращать заслонку, чтобы покрыть всю внутреннюю часть трубы и заблокировать поток воды. Вращая колесо управления противоположным образом, пользователи могут открыть клапан и позволять воде или газу свободно течь.

Шаровые краны также широко используются в основных системах водопровода. Эти устройства включают ручку или аналогичное рабочее устройство на внешней стороне трубы. Когда ручка поворачивается, она заставляет металлический шар вдвигаться в трубу, чтобы блокировать или разблокировать поток воды или газа. Этот тип устройства часто называют кварцевым водопроводным клапаном.

Многие клапаны содержат дополнительные устройства, которые выполняют специальные функции для управления и регулирования потоком. Например, обратный клапан не только контролирует, сколько жидкости протекает через трубу, но и поддерживает движение жидкости только в одном направлении. Этот тип клапана обычно используется в канализационных системах, чтобы предотвратить повторное проникновение неочищенных сточных вод в здание. Другие специальные клапаны включают устройства для снижения давления в трубах, содержащих пар или летучие материалы.

www.norma-stab.ru

предназначение, инструкция по монтажу, характеристики, устройство

Сегодня каждый человек привык к комфорту жизни, поскольку свои основные потребности он может удовлетворять, не выходя из дома. Это в первую очередь относится именно к ванной комнате, где имеется унитаз. Здесь можно справлять нужду, а также принимать разные водные процедуры. При этом люди привыкли к тому, что сантехнические приборы являются качественными, красивыми, а также безопасными и удобными для применения. Это обеспечивается только определенными компонентами таких изделий, к которым относится и обратный клапан для унитаза.

Каким предназначением обладает данный элемент?

Обратный клапан выполняет несколько задач, а также обладает некоторыми параметрами:

Принцип работы обратного клапана

  1. Этот элемент устанавливается не только в унитазе, но и в других сантехнических приборах, которые имеются в помещении и подключаются к системе канализации.
  2. Он обеспечивает защиту каждого прибора от возможных загрязнений и засоров, которые могут привести к тому, что сточные воды из канализационной системы будут попадать в квартиру, а не наоборот.
  3. Также этот прибор не позволяет неприятному и мерзкому запаху из этой системы проникать в помещение, что обеспечивает комфортность его использования, поскольку при этом можно не волноваться о возникновении неприятных ситуаций.
  4. Особенно необходимым данный прибор является для тех квартир многоквартирных домов, которые располагаются на первом или втором этаже, поскольку именно до их уровня могут подняться сточные воды при возникновении засора во всей системе.

Как монтируется данный прибор?

Его установка не считается сложной задачей, поэтому может быть осуществлена самостоятельно, однако для этого важно решить первоначально, где именно будет монтироваться этот прибор. Он может быть установлен:

  • На всю канализационную систему, а для этого важно правильно выбрать данный элемент, который будет обладать довольно существенными размерами, а также будет монтироваться в таком месте системе, где сможет лучше всего справляться со всеми своими задачами.

    Устройство сливного бака и его работы

  • На отдельный сантехнический прибор, причем чаще всего он монтируется именно на унитаз, который является самым частым элементом, через который в помещение могут поступать сточные воды и неприятный запах. Дополнительно можно установить его и на другую сантехнику, к которой относится раковина или ванна.

Чаще всего общий обратный клапан монтируется только в определенном частном доме, а вот в квартире самым рациональным решением считается установка каждого отдельного элемента на все компоненты ванной комнаты. При этом данная работа может быть выполнена независимо от того, какая система отведения сточных вод имеется на конкретном сантехническом приборе.

Можно выделить две основные разновидности данного элемента:

  • Обратный клапан, главным предназначением которого является создание определенного барьера для проникновения в помещения через сантехнические приборы сточных вод из канализации.
  • Специальный обратный клапан в системе унитаза, который предназначается именно для этого сантехнического прибора. Дополнительно он может применяться для фановых труб, а его монтаж должен выполняться в саму канализационную трубу. При наличии определенных умений выполнить установку можно таким образом, чтобы не возникало необходимости выполнять какие-либо дополнительные работы именно с трубопроводом.

Обратный клапан

Характеристики и устройство клапана

Данный элемент обладает определенными специфическими параметрами и необычной конструкцией:

  • Он представлен в виде особого элемента, устанавливающегося непосредственно в стояк канализации.
  • Обычно он имеет круглую форму, а его диаметр должен совпадать с параметрами стояка, к которому выполняется его подключение, причем чаще всего приходится иметь дело именно с диаметром в 110 мм.
  • Этот клапан не только предотвращает возможность попадания сточных вод в чашу унитаза или же проникновению в санузел неприятного запаха, но и дополнительно существенно уменьшает шум, который появляется в процессе использования данного сантехнического прибора. Это обусловлено тем, что, когда сливается вода в унитазе, в самой канализационной системе возникает особое разряжение, которое требует выравнивания давления. Обычно это происходит за счет специальных вентиляционных отверстий, если они предусматривались в процессе создания канализации, однако если их нет, то обязательно будет присутствовать сильный шум. Для его устранения создавать вентиляцию нецелесообразно, поскольку это приведет к существенным тратам и долгому времени работы. Именно поэтому производится установка обратного клапана для унитаза, которая позволяет решить все проблемы.

    Работающий обратный клапан

  • Однако пользоваться данным элементом можно исключительно только в тех помещениях, где постоянно устанавливается плюсовая температура, поскольку в холоде он просто не сможет справляться со своими задачами.
  • Для долгого срока службы клапана важно производить его регулярную очистку от многочисленных загрязнений, возникающих в процессе его использования. Обычно для этого на нем имеется особая съемная и легкая в применении крышка, которая позволяет легко выполнять данную работу. Дополнительно на самом приборе имеется запорный вентиль, чтобы можно было перекрыть систему канализации в процессе очистки изделия.
  • Устройство обратного клапана для унитаза обычно является одинаковым в любых видах, однако при этом материал, из которого создаются эти приборы, может быть разным. Для этого обычно применяется либо пластик, либо металл, причем именно первый вариант на сегодняшний момент считается самым оптимальным как по цене, так и по качеству, а также по основным характеристикам.

Как происходит монтаж изделия?

Как только определенный обратный клапан для унитаза будет выбран, можно приступать к его установке. Обычно данная работа выполняется до того момента, как будет смонтирован сам сантехнический прибор, поскольку должен иметься свободный доступ к системе слива. Однако если имеется такое устройство, при котором трубы канализации являются открытыми, то выполнить работу можно, даже не затрагивая унитаз.

Обычно монтаж выполняется в специальный раструб, а также это можно выполнить в определенный конец трубопровода. Также нередко в системе имеется специальный трап, который предназначен для создания оптимального и полноценного слива воды из сантехники.

Если имеется трап в системе, то установка клапана выполняется таким образом, чтобы он располагался примерно в 35 см от пола помещения. Если же его нет, то установка изделия должна выполняться в таком месте трубопровода, где он будет находиться выше ввода водоотвода, отходящего от унитаза. Таким образом, установка своими руками считается достаточно простой и быстрой работой, а при этом важно только грамотно выбрать подходящее оборудование и точно следовать инструкции.

Сам принцип работы этого клапана считается достаточно простым. Во время возникновения разряжения, появляющегося в процессе слива воды из унитаза, мембрана, которая содержится в структуре клапана, открывается, что приводит к тому, что в канализационную систему поступает оптимальное количество воздуха. Именно он обеспечивает выравнивание давления, а после этого процесса мембрана клапана автоматически закрывает вход в трубопровод.

В этом случае можно быть уверенным, что во всей системе в процессе применения унитаза будет всегда устанавливаться оптимальное давление, которое никаким образом не сможет стать причиной проникновения в сантехнический прибор сточных вод из канализации. Также в самом санузле никогда не будет появляться неприятного запаха из этой системы.

Таким образом, клапан, который обычно устанавливается на слив унитаза, считается важным и нужным элементом, который должен предусматривать каждый человек, занимающийся установкой самого унитаза или проведением канализационной системы. Дело в том, что именно от этого зависит безопасность, а также комфортность применения всего помещения в целом. При этом крайне важно, чтобы в процессе установки была учтена каждая мелочь, поскольку если совершить какие-либо ошибки, то не избежать того, что клапан не будет справляться со своими функциями, поэтому надобность в нем вовсе будет отсутствовать.

aqua-sovet.ru

Обратный клапан для воды | Добродушный Сантехник

Клапаны бывают с металлическим и пластиковыми затворами.



С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

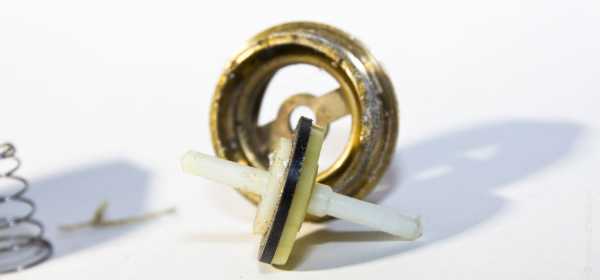

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

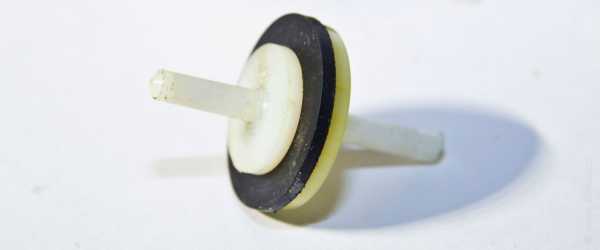

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.



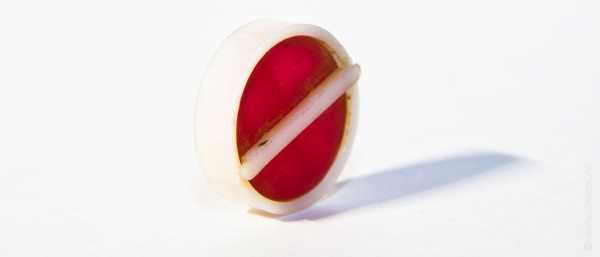

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.


Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

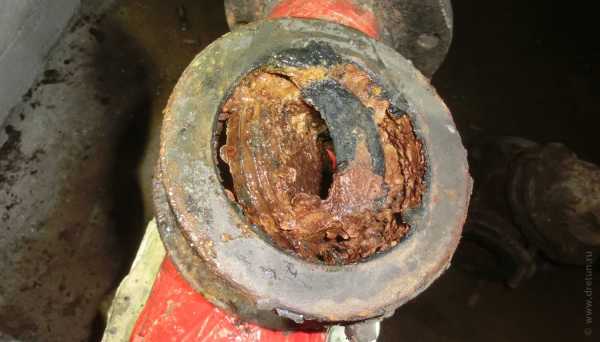

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

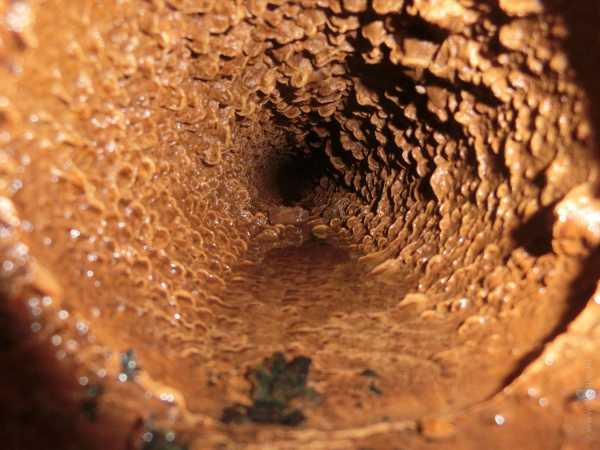

Старый трубопровод:

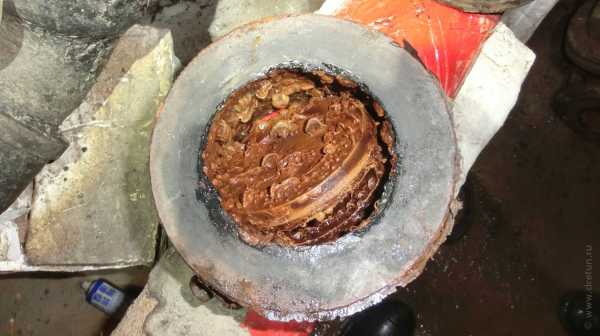

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

Другие, современные обратные клапаны:

dretun.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
