Обратный клапан для воды для насоса: устройство и принцип работы

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

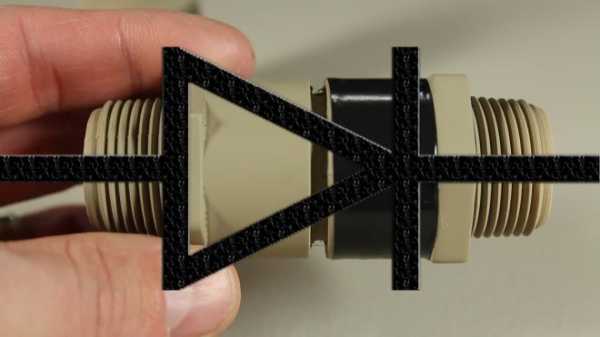

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Содержание статьи

Из чего состоит и как работает обратный клапан для воды для насоса?

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Разнообразие моделей

Если создаваемого давления недостаточно, например, из-за утечки или остановки насоса, подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Принцип работы клапанов различных конструкций

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Устройство изделия изнутри

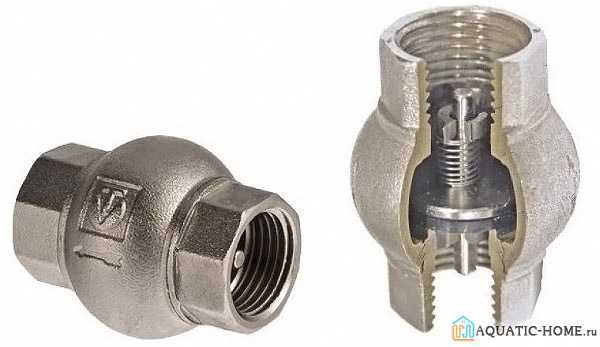

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Устройство пружинного муфтового изделия

Статья по теме:

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.
Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Поворотное устройство большого диаметра

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Устройство подъемного обратного клапана

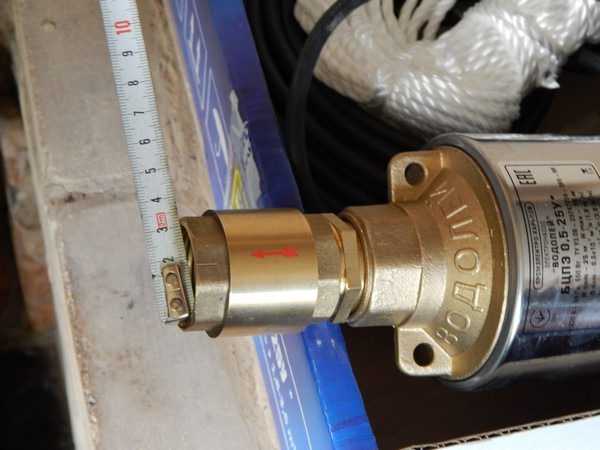

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Изделие для погружного насоса

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Межфланцевая модель

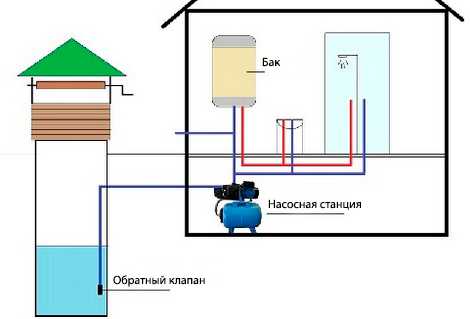

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.



Установка перед насосной станцией

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Процесс монтажа

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.
Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Кран для слива воды

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиальное значение. Каждый стремится приобрести качественное изделие, способное прослужить достаточно долго. Отдавая предпочтение известным товарным знакам, можно не сомневаться: при изготовлении конкретной модели использовались заявленные материалы, а технология соблюдалась безукоснительно.

Модель, изготовленная в Италии

Стоимость изделия зависит не только от фирмы-производителя, но и от номинального диаметра изделия и конструктивных особенностей:

Наименование производителяДиаметр, ммСтоимость, руб
Полипропиленовый
VALTEC (Италия)20
25
32
128
160
274
Трубопроводные системы AQUA-S20
25
32
110
136
204
Пружинный муфтовый
VALTEC (Италия)15
20
25
191
263
390
Danfoss CO (Дания)15
20
25
561
735
962
Teсofi (Франция)15
20
25
282
423
563
ITAP (Италия)15
20
25
366
462
673
Комбинированный пружинный с дренажем и воздухоотводчиком
VALTEC (Италия)15
20
25
652
1009
1516
Пружинный муфтовый с латунным золотником
VALTEC (Италия)15
20
25
198
228
498

Советы по выбору

Чтобы обратный клапан для воды для насоса идеально подошел к конкретной системе водоснабжения, стоит заранее определиться со следующими факторами:

  • номинальным давлением, которое, как правило, обозначается PN и численно равно максимальному значению параметра, при котором может эксплуатироваться конкретная модель. Номинальное давление стандартизировано;
  • местом установки;
  • материалом корпуса;
  • способом крепления к водопроводу. Здесь можно выбрать: приварку к полипропиленовым трубам, фланцевое соединение, с помощью резьбовой муфты или вариант зажима между фланцами трубопровода.

Для надежности соединения используется лен с паклей

Назначение устройства и принцип действия (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Разновидности обратных клапанов для воды

При нормальной эксплуатации трубопроводов подразумевается направление потока воды в одном направлении.

Для предотвращения образования обратного потока применяются обратные клапаны, имеющие пропускную способность в одну сторону и действующие автоматически.

Обратные клапаны применяют при работе нескольких насосов при объединении в одну сеть.

При снижении давления в одной линии избыточное давление воды образует в ней обратный поток, способный нанести повреждения насосу, арматуре.

Обратный клапан автоматически отсекает аварийный участок от обратного потока.

При выборе обратного клапана учитываются его основные технические характеристики:

  • Диаметр проходного отверстия DN (номинальный диаметр). Ряд условных проходов прописан в ГОСТ 28338-89;
  • Давление PN (номинальное давление) – максимальное избыточное давление, при котором гарантируется длительная и безопасная эксплуатация. Ряд номинальных давлений прописан в ГОСТ 26349-84.
  • Кроме отечественных стандартов используются международные ISO, североамериканские ANSI, немецкие DIN.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Места установки клапанов

Обратные клапаны для воды устанавливают в квартирах с системой центрального водоснабжения.

При резком превышении давления горячей воды она через смеситель может пойти в трубопровод с холодной водой. Чтобы предотвратить подобную ситуацию устанавливают обратные клапаны.

Для счетчика воды также желательно установить обратный клапан. Он защищает счетчик от гидроударов, появляющихся в системе при использовании неисправных сантехнических приборов. Устанавливается после прибора учета.

В домах с автономным отоплением применяют насосы для подачи воды в отопительную систему.

Перед насосом обязательно устанавливается клапан обратного хода воды.

Он предотвращает сток воды из трубопровода при остановке насоса, следовательно, отпадает необходимость заполнения системы водой при следующем включении насоса.

Доставка воды к потребителю происходит без перебоя. Перед насосом устанавливаются обратные клапаны с подпружиненными дисками.

Для более долгой безупречной работы их желательно устанавливать строго вертикально.

При автономном водоснабжении применяются скважинные погружные насосы. Обратный клапан также необходим для предотвращения слива воды при остановке насоса.

Поток сливающейся воды раскручивает рабочее колесо насоса в обратном направлении, что крайне нежелательно.

Как и на любой насосной станции обратный клапан устанавливается перед насосом. Поскольку клапан находится в погруженном состоянии необходимо его изготовление из антикоррозионных материалов: бронзы, латуни или нержавеющей стали.

Как сделать правильный выбор

Для каждой гидросистемы необходимо выбрать обратный клапан для воды, наиболее подходящий для работы в указанных условиях. Необходимо учитывать номинальное давление в системе, установочные размеры и способ крепления.

В отопительные системы с металлическими трубами желательно устанавливать поворотный обратный клапан, т. к. при постоянной циркуляции воды происходит ее загрязнение. Поворотные обратные клапаны малочувствительны к загрязнению среды.

При применении современных металлопластиковых труб загрязнение минимальное, поэтому возможно применение пружинного дискового обратного клапана.

По водопроводным системам вода идет очищенная, диаметры труб небольшие. В этом случае самый оптимальный выбор – шаровый обратный клапан с муфтовым креплением.

Установка в трубопроводе

Разница в методах установки обратных клапанов заключается в способе крепления.

Самая быстрая установка – межфланцевая. При наличии двух фланцев в системе клапан вставляется между ними и через уплотняющие прокладки зажимается между фланцами.

Межфланцевый дисковый обратный клапан необходимо ориентировать только по направлению потока.

В насосных станциях применяют обратные клапаны с фланцевым креплением. При установке они крепятся через уплотнительные прокладки к фланцам трубопровода.

При установке обратного подъемного клапана необходимо следить за вертикальностью оси золотника, у поворотного обратного клапана ось поворота «захлопки» должна находиться выше оси потока.

Установка обратного клапана на воду с муфтовым креплением подразумевает наворачивание клапана на трубопровод через муфты с уплотнением. Это самый оптимальный вид крепления для жилых помещений.

Устанавливая обратные клапаны необходимо следить за направлением потока в системе. На корпусе клапана он обозначен стрелкой.

Исходя из всего вышеизложенного можно сказать, что потребителю предлагается большое количество обратных клапанов по типоразмерам, виду крепления, методу срабатывания.

Выбирая обратный клапан, следует учитывать следующие параметры: номинальное давление в системе, номинальный проходной диаметр, существующий способ крепления на трубопроводе, место установки, загрязненность пропускаемого потока.

После взвешенного анализа этих данных выбор обратного клапана не будет казаться сложной задачей.

voda-v-dome.net

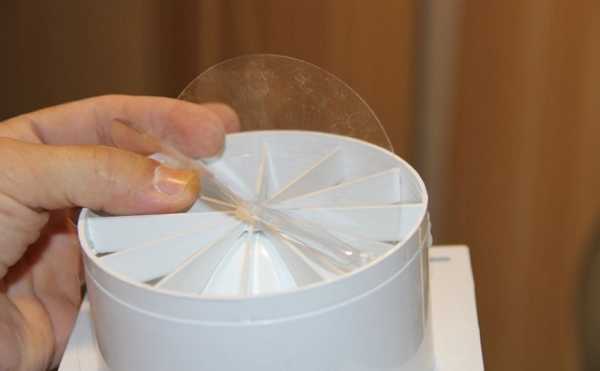

делаем самодельный обратный клапан (воздушный и для воды)

Эксплуатация трубопроводов различного назначения предполагает, что жидкие и газообразные среды, которые по ним транспортируются, должны перемещаться в определенном направлении. Изготовив обратный клапан своими руками или купив его серийную модель, можно обеспечить данное требование эксплуатации трубопровода и элементов его оснащения, что позволит длительное время поддерживать их в работоспособном состоянии.

Обратный клапан погружного насоса

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

  • корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
  • запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
  • пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

  • После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
  • Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

  • муфту, на корпусе которой нарезана наружная резьба;
  • тройник с внутренней резьбой;
  • пружину, диаметр которой позволяет ей свободно входить в тройник;
  • стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
  • резьбовую пробку;
  • уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

  • Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
  • В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
  • Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

  1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
  2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
  3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
  4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
  5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

  • Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
  • При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.
Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

muzhik-v-dome.ru

Обратный клапан для воды для насоса: виды, принцип работы, установка

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Из каких элементов состоит обратный клапан для воды

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

  • разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
  • пластиковый или металлический затвор с прокладкой;
  • пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

Наиболее популярный тип обратного клапана для бытового использования

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления
  • из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
  • из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
  • из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.

По способу крепления
  • муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
  • межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.
По размеру
  • стандартные клапаны. Используются на большинстве трубопроводов;
  • миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
  • небольшие клапаны, устанавливаемые на выходах счетчиков;
  • чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

  • На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

    Установка обратного клапана на погружном насосе

  • На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

    Обратный клапан для системы водоснабжения на базе насосной станции

  • На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
  • На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
  • В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
  • На водомеры для предотвращения движения воды в противоположную сторону;
  • В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
