Ворота из профнастила с элементами ковки



Свой дом – это прекрасно со всех точек зрения: территорию облагораживаешь и обустраиваешь по своему вкусу, соседи не мешают ни шумом, ни излишними претензиями, есть возможность покопаться на клумбах и место, чтобы поставить машину. Но свои угодья нужно обезопасить и от «лихих» людей, и от чужой зависти. Так что они непременно обустраиваются самым надежным видом конструкции – забором, который обязательно должен иметь ворота и какой-либо вариант калитки, иначе даже хозяин с трудом сможет попасть в собственный дом. И тут, как правило, встает очень важный и злободневный вопрос: какие именно предпочесть? В последние годы хозяева загородных имений чаще всего выбирают ворота из профнастила с элементами ковки. И они абсолютно правы. В чем же плюсы этих важных элементов индивидуальной безопасности жилища, и есть ли какие-то минусы, о которых необходимо знать потенциальному покупателю?

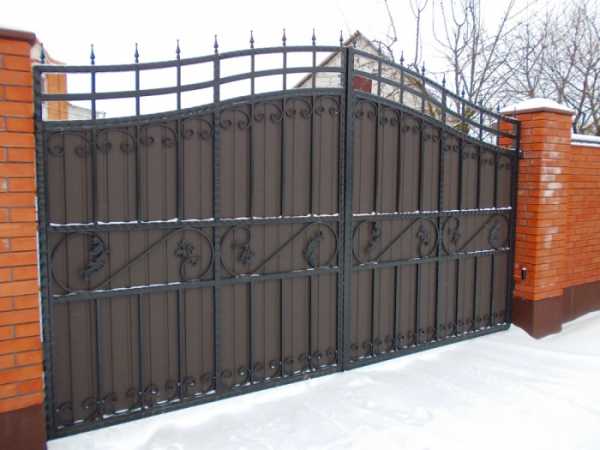

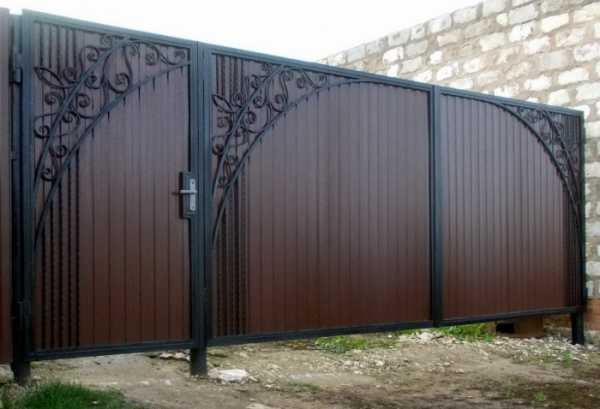

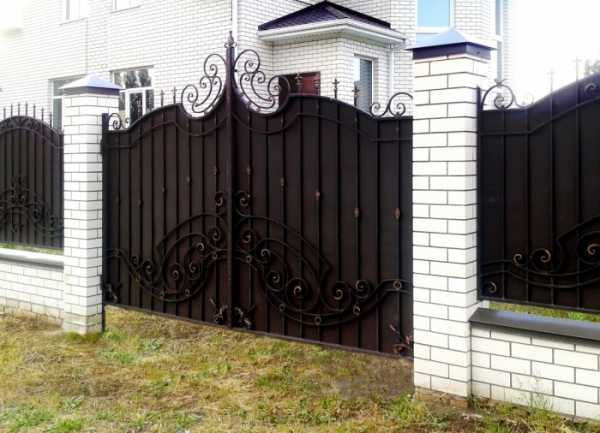

Вариант исполнения конструкции ворот из профнастила с элементами ковки

Преимущества комплексных ворот

Ворота и калитки можно ставить деревянные, глухие металлические, ажурные кованые – вариантов на сегодняшний день различными фирмами-производителями, да и частниками, предлагается великое множество. Однако каждый из этих вариантов имеет недостатки, которых лишены ворота и калитки с элементами ковки, защищенные профнастилом. Перечислим основные преимущества.

  • Невысокий вес, в отличие от глухих металлических ворот, которые все же весят немало. И их установить самостоятельно, без посторонней помощи практически нереально. Кроме того, из-за тяжести такие конструкции со временем будут перекашиваться, то есть требовать постоянного отслеживания состояния и текущего ремонта.
  • Долговечность. Ворота из профнастила с элементами ковки прослужат хозяину куда дольше, чем деревянные или простые металлические.
  • Эстетичность. Кованые элементы придают воротам элегантный и ажурный вид, чего трудно добиться от обычных глухих образцов.
  • Надежная защита. Ажурные кованые конструкции, конечно, очень красивы, но через них двор просматривается насквозь, отчего хозяева чувствуют себя неуютно, а недоброжелатели получают возможность «присмотреть добычу». Кроме того, через решетки без труда проникают бродячие животные, которые никому на личной территории не нужны. Профлист с элементами ковки защищает и от посторонних взглядов, и от стай одичавших собак.

Надежная защита дома

Не стоит забывать о том, что ворота из профнастила с элементами ковки по цене выгодно отличаются в лучшую сторону от всех прочих «конкурентов». А еще, из-за своей легкости они могут быть установлены самостоятельно. К достоинствам конструкции с элементами ковки можно отнести и легкость демонтажа профнастила в случае его повреждения: замена материала отнимет совсем немного времени.

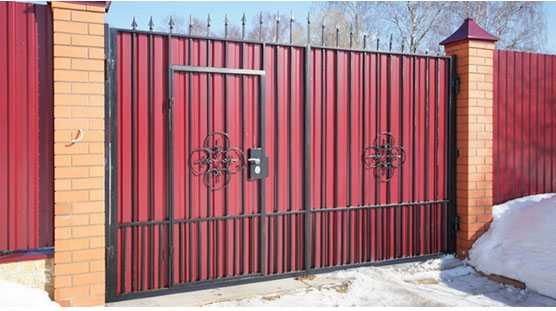

По поводу калитки

Обходится только воротами неудобно: даже такой материал, как профлист с элементами ковки достаточно тяжел, чтобы открывать створки, когда нужно, к примеру, сходить в ближайший магазин. Поэтому ворота обычно имеют какой-либо из вариантов калитки. Выполнить ее можно двумя способами:

  • отдельной конструкцией;
  • врезкой в профлист самих ворот.

Экономичнее второй вариант калитки, поскольку при его использовании не требуется устанавливать дополнительные столбы. Однако эстетичнее и практичнее первый: калитку, смонтированную отдельно, использовать удобнее, она не нагружает створку, в которую врезана, и не выбивается из общего оформления. Второй способ обычно предпочитается вынужденно, когда на обособленную элементарно не хватает пространства.

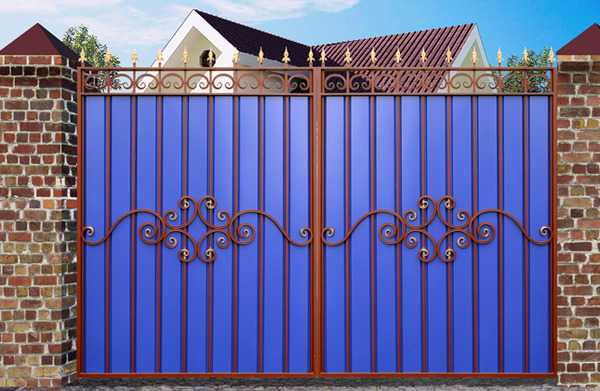

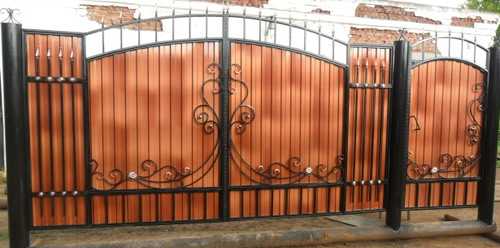

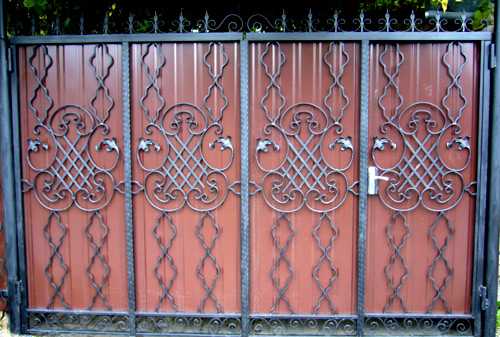

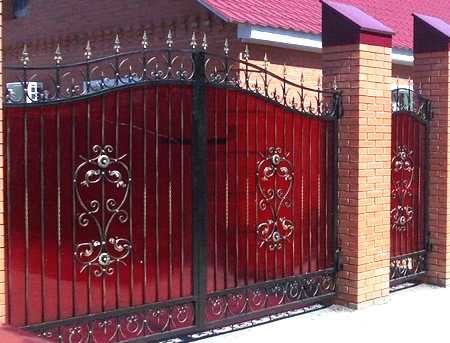

Ажурная ковка смотрится красиво

Расчет материала

Перед закупкой профлиста и прочих материалов нужно обязательно сделать чертеж ворот и калитки с указанием всех их параметров. Учитываются следующие моменты конструкции.

  • Ширина створок. Она может колебаться от 2 до 4 метров в зависимости от габаритов автомобиля хозяина. Чаще всего установщики предлагают сделать ширину несколько больше, чтобы во двор могли въехать и более крупной машиной. Однако и слишком большой запас делать не стоит: материала уйдет больше, и ворота эксплуатировать будет сложнее.
  • Высота створок. Рекомендовано выверять ее по высоте забора, если он уже возведен. Если же ограда лишь планируется, следует изначально закладывать равную высоту всех конструкций. Допустимо выступание над уровнем декоративных кованых элементов.
  • Количество петель на столбы. Традиционно створка вешается на два механизма. Но если конструкция получается, на ваш взгляд, слишком высокой или тяжелой, берите три петли на каждый фрагмент.
  • Профиль для каркаса длиной, равной периметру створок.

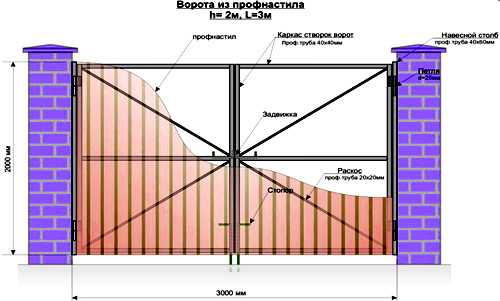

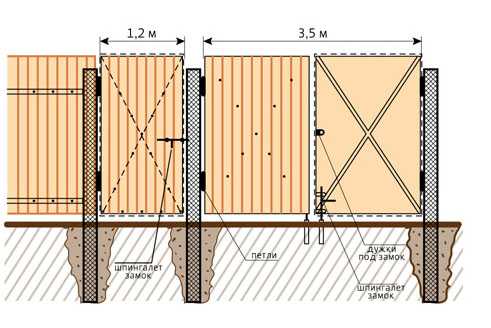

Пример расчетов материала

Для калитки, являющейся самостоятельной конструкцией, делают отдельные аналогичные расчеты.

Кованые элементы можно сделать самостоятельно, из толстой проволоки. Однако, если вы не владеете кузнечным мастерством, лучше их купить в специализированном магазине: ассортимент такой декорации очень велик, можно подобрать элементы, которые будут гармонировать с дизайном вашего дома.

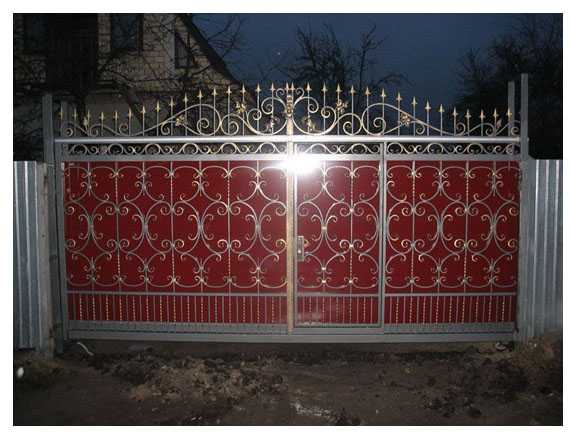

Вид в ночное время

Монтаж и установка

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

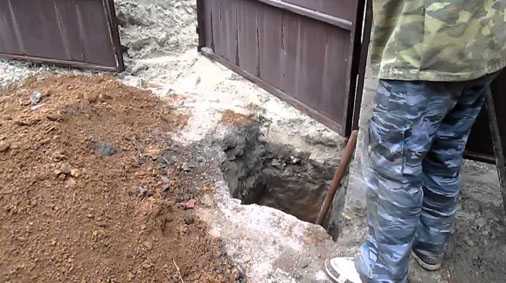

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

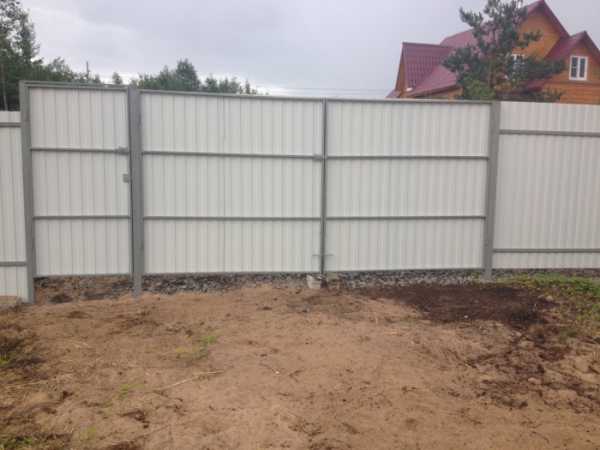

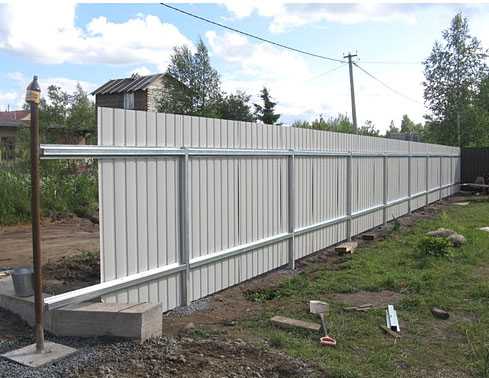

Обычный забор из профлиста

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

  • Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
  • Привариваются петли.
  • Навешиваются створки.
  • Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

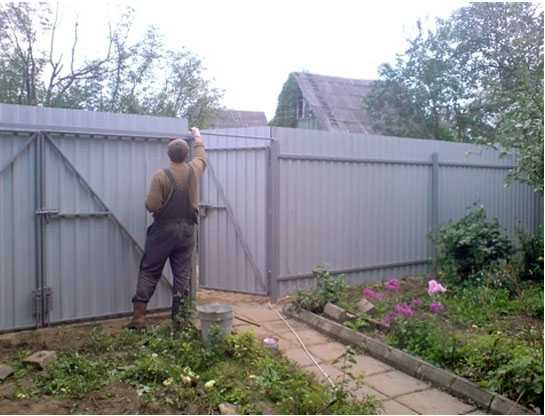

Размечаются и монтируются дополнительные механизмы

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

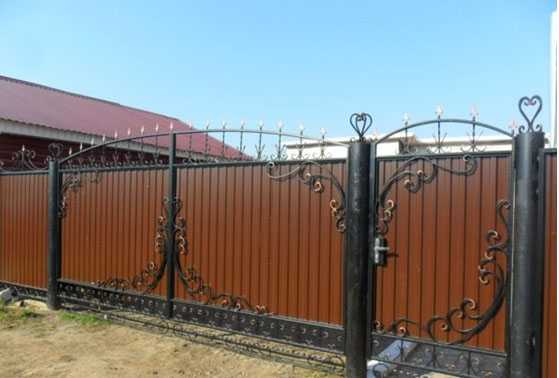

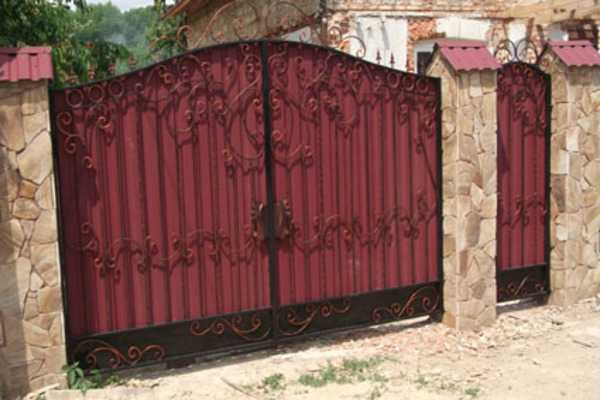

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Рекомендуем к просмотру данные видео:



viascio.ru

Ворота с профнастила с элементами ковки и металлопрофиля распашные, эскизы

Что самое главное в воротах на участке? Кому-то важнее внешняя эстетика, кому-то безопасность, для кого-то на первом месте экономия средств. Есть ли возможность объединить три критерия, чтобы найти версию ворот, чтобы они соответствовали всем данным требованиям? Такие ворота есть.

Это комбинированная технология – объединенная конструкция из профнастила и элементов ковки – кованые ворота с профлистом. Надежность, устойчивость, эстетика, долговечность – всеми перечисленными преимуществами обладают такие ворота – гибридные технологии делают чудеса.

Преимущества и недостатки профнастила

Профнастил сам по себе – ценный строительный материал, он обладает рядом отличных преимуществ:

  • коррозийная устойчивость;
  • долговечность;
  • легкость по весу;
  • механическая прочность;
  • простота в изготовлении деталей и монтаже.

Добавление к материалу из профнастила кованых деталей добавляют дополнительные достоинства:

  • внешняя эстетика;
  • экономия бюджета;
  • еще большая долговечность.

Помимо достоинств всегда и везде имеются свои недостатки.

Есть они и в наших воротах с профнастила с элементами ковки:

  • царапины и повреждения на поверхности профнастила;
  • коррозия кованых деталей.

Как видите, многочисленные плюсы многократно перекрывают минусы, так что есть смысл задуматься о том, чтобы сделать кованые ворота с профнастилом своими руками. Овчинка выделки стоит – это наш совет.

Для начала запланируем и запасемся необходимыми материалами и инструментами. Количество листов профнастила лучше подсчитывайте, опираясь на чертеж. Дополнительно из материалов понадобится металлопрофиль или металлические трубы для опоры.

Площадь бетонирования области опор высчитывают следующим образом: к высоте ворот в метрах добавляют еще один метр, это и будет размер бетонной площадки.

Ворота с профнастила с элементами ковки.

Из инструментов вам понадобятся:

  • болгарка;
  • кувалда или ручной бур;
  • ножницы по металлу;
  • сварочный аппарат;
  • шуруповерт.

Установка стоек

Начало работы – это всегда установка и укрепление опор. Это этого этапа зависит успех всего дела. Глубина закладки столбов должна составлять не менее одного метра. Вот как рассчитывается высота столбика для ворот: к длине створки ворот прибавляем десять сантиметров и один метр на установку.

Металлопрокат обязательно обработать антикоррозийной жидкостью пред тем, как поставить в выкопанные углубления, засыпать ямки щебнем с последующей утрамбовкой.

Столбы для ворот могут быть сделаны из разных материалов: деревянного бруса со стороной сечения в 150 мм, швеллерной балки с толщиной 16 мм, профильной трубы с сечением 80 х 100 мм с толщиной стенок не меньше 7-ми мм.

Ямы под столбы роем глубиной не менее одного метра и диаметром от 20-ти до 50-ти см. В них устанавливаем профтрубу или швеллерную балку, заливаем цементный раствор.

Следующий этап – заливка ямок цементным раствором, который готовят из смеси песка и цемента в соотношении 3:1. Дать пару дней для застывания цемента – дело обязательное. После этого приступаем к оформлению стоек, чтобы они гармонировали по внешнему виду с самими воротами. Очень рекомендуется выстроить кирпичные ободки.

Этапы оформления стоек ворот следующие:

  • Раствор цемента и песка перемешать до сметанообразного состояния.
  • Кирпичную кладку выполняют с перекрытием швов последующими рядами.
  • Расшивку кирпичных рядом выполняют после неполного высыхания.
  • Стойки лучше всего украсить колпачками на верхушках: и для красоты, и для защиты от осадков.

Площадку для ворот нужно выбирать с учетом размера ворот, к длине которых нужно прибавить два метра. Швеллер раскладывают так, чтобы ворота выдавались из него на 20 см. Укладку проверяют уровнем.

А сейчас ворота

Легче всего сделать распашной вариант с одинаковыми створками, которые разводятся в разные стороны. Какого размера должны быть ваши ворота из профнастила с элементами ковки? Рассчитывать нужно по типу машин, которые будут заезжать на ваш участок.

Если это легковые автомобили, будут вполне достаточны габариты с шириной в 4 метра и высотой 2,5 метра.

Приводим в порядок металлопрофиль с помощью болгарки: обрезаем по размеру, убираем заусеницы. Все детали должны соответствовать чертежу по всем параметрам – здесь никаких импровизаций и творчества. Стыковка заготовок из профиля с последующей сваркой производится на ровной площадке.

Ровность соединений проверяем диагональю.

Теперь распорка с использованием кованых деталей и узоров. Следом начинаем крепить профнастил: после его кройки согласно чертежу, укладываем листы внахлест. Крепление производим саморезами через отверстия, которые проделываем дрелью.

Теперь калитка

Самый популярный вид калиток из профнастила с элементами ковки – распашной. Они удобны и не требуют большого пространства во время открывания. Лучше, чтобы площадь калитки не превышала одного квадратного метра. В противном случае калитка получится слишком тяжелой.

Для нее вам понадобятся:

  • профнастил;
  • труба прямоугольного сечения 60 мм х 40 мм;
  • машинка для шлифования;
  • замок, петли
  • шуруповерт, дрель, саморезы с резиновой шайбой;
  • сварочный аппарат;
  • лопата, бетон, гравий.

Опорные столбики устанавливаем в бетонный фундамент глубиной в один метр. Каркас выполняется из стальной трубы с предварительной очисткой ржавчина и грязи. С вертикальных торцов нужно срезать все углы, подрезание делается под углом в 45°. Главное – выдержать строгую перпендикулярность торцов по отношению к оси. Соединение производится сваркой.

Если площадь калитки больше одного квадратного метра, ей нужно придать дополнительную жесткость с помощью косынок – металлических прямоугольных треугольников. Следующий шаг – обшивка рамы профнастилом, после чего устанавливается замок на высоте 90 см от земли.

Если замок накладной, его размещают с внутренней стороны с соответствием отверстий крепежного элемента и средней поперечной детали каркаса. Для того, чтобы замок был надежно фиксирован, под винт сверлом делается отверстие. Если замок врезной, то вам достаточно разместить весь замок в просверленное в трубке отверстие.

Петли приваривают к опорному столбику на высоте, чтобы между землей и подвешенной калиткой оставалось расстояние в 10 см. Если опоры бетонные, петли фиксируются с помощью закладных пластин. Отбойник размещается на противоположном столбике. Важно правильно определить высоту размещения отбойника.

Это делается следующим образом: стойка смазывается материалом, на котором остаются отпечатки от любого прикосновения. Затем замок запирают. Там, где отпечатался след замка, нужно сделать паз для ригеля отбойника.

Декорирование коваными деталями проводят, чтобы декоративная решетка была не первом плане, а профлист служил фоном. Если вы добавите в общий дизайн пару кованых светильников на боковых столбиках, у вас выйдет эксклюзивная и неповторимая по своей элегантности входная группа.

tutsvarka.ru

распашные и откатные, во двор, узоры по углам и в середине, художественная и холодная обработка, с петлями, образцы

На данной странице вы найдете сведения по теме “Кованые ворота с профнастилом”, а также ссылки на другие страницы нашего сайта, которые связаны с данной темой. Читайте подробную информацию ниже, чтобы узнать больше, переходите, пожалуйста, по интересующим вас ссылкам, в конце страницы дан список страниц с этой меткой.

Ворота являются визитной карточкой любого приусадебного участка. Клиентам предоставляется широкий выбор конструкций из кованого металла:

  • с калиткой;
  • классические — прозрачные ворота, полностью выполненные их кованых элементов;
  • глухие — закрытые сооружения; кованый орнамент дополняется элементами из поликарбоната, листового металла, древесины или профнастила.

Для тех кто хочет установить прочные, недорогие и эстетичные конструкции, стоит обратить внимание именно на изделия из профнастила. Чтобы придать воротам оригинальный и эксклюзивный внешний вид, их стоит декорировать элементами художественной ковки. В данном разделе речь идет именно о воротах из профнастила с ковкой.

Достоинства кованых конструкций с профлистом

Ворота с ковкой из профнастила обладают массой преимуществ. К основным из них стоит отнести:

  • доступную стоимость, за счет сравнительно низкой цены профнастила;
  • легкость конструкции;
  • большой выбор цветовых решений профлиста;
  • возможность полностью скрыть территорию от посторонних глаз;
  • возможность осуществить монтаж ограждения самостоятельно;
  • функциональное и гармоничное сочетание двух материалов.

В такой конструкции профлист выступает основным материалом, а кованые элементы используются в качестве декора, добавляя изделию изящества и эстетичности.

Где используются: во двор, для дачи и так далее

Сфера применения ворот из профлиста с элементами ковки не слишком обширна. Чаще всего такие конструкции встречаются в коттеджных поселках, частных дворах, на элитных дачах. Также иногда они встречаются при ограждении сооружений общественных назначении (школ, детских садов, университетов, административных зданий).

Ворота с профнастилом и ковкой для коттеджа или дачи. Фото ЦЛС

Виды, образцы

Дачные участки и частные дома могут дополняться стандартными или эксклюзивными воротами. Что касается разновидностей ворот из профнастила с элементами ковки, то они делятся на:

  • Классические. Довольно распространенный вариант, когда изделие дополняется мелкими коваными элементами. Ведь в классике самое важное сдержанность и простота конструкции. Тем не менее, такие изделия имеют свою индивидуальность и неповторимость.

Ворота из профнастила с коваными элементами малых размеров. Фото Сенека

  • Декоративные. Конструкции отличаются разнообразием декоративных элементов. Основным украшением таких ворот является художественная ковка. При этом мастера могут использовать абстрактные узоры, вычурные цветки, лепестки, завитки.

Ворота из профнастила с изобилием кованых элементов. Фото Традиции мастеров

  • Массивные. Они штампуются производителями по созданному образцу. Наличие кованого каркаса обеспечивает профлисту особую прочность и защищает его от механических повреждений. Кованые элементы на таких изделиях могут располагаться как по всей конструкции, так и только по ее краям.

Массивные ворота и забор из профнастила с ковкой и кирпичными столбами. Фото АртМеталл

Помимо этого, ворота делятся по типу открывания на: откатные, подъемные, распашные.

Распашные

Распашные ворота являются популярными среди владельцев приусадебных участков. Они состоят из двух створок, и могут открываться как во внутрь двора, так и наружу.

На заметку. Распашные конструкции, открывающиеся внутрь, не очень подходят для установки в маленьких дворах, так как они занимают много пространства.

К основным преимуществам распашных конструкций относятся:

  • удобство монтажа;
  • простота в уходе;
  • широкий модельный ряд.

Кованые распашные ворота с профнастилом. Фото ДеКо

Распашные ворота с элементами ковки гармонично впишутся в любые стили. Но лучше всего они сочетаются с классическими направлениями.

Откатные

Такие конструкции отличаются эргономичностью и компактностью. При открывании створка изделия отъезжает в сторону, прячась в специальных секциях забора или просто располагаясь вдоль него.

Кованые откатные ворота с профнастилом. Фото Гефест

Откатные ворота из профлиста с ковкой делятся на:

  • механические открываются в ручную;
  • автоматические открываются и закрываются с помощью дистанционного пульта управления. Такой вариант удобен тем, что при неблагоприятных погодных условиях вам не потребуется выходить из машины, чтобы въехать или выехать со двора.

Важно! При выборе декоров для откатных ворот надо учитывать, что во время открывания они прячутся в секциях забора. Следовательно, орнаменты на полотнах не должны быть объемными и массивными. В противном случае, ворота могут застревать, а кованые элементы будут царапать забор.

Расположение накладных узоров: посередине, по углам и прочие варианты

Что касается расположения накладных узоров из кованого металла, то они могут украшать конструкцию сверху и снизу, по всему периметру, по центру, только по углам. Другими словами, кованые накладные орнаменты могут располагаться в разных местах полотен ворот, согласно пожеланиям и предпочтениям покупателей.

Ворота из профнастила с элементами ковки, расположенными по всей поверхности полотна. Фото Строй Свой Мир

Дополнительные элементы: петли, ручки и другие

Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:

  • Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.

Кованая петля-стрела подходит для ворот из профнастила. Фото Штукофен

  • Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.

Ворота из профнастила и кованых элементов с ручками. Фото МеталлоСтиль

  • Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.

Кованый засов подходит для дверей и ворот. Фото Эксклюзив

  • Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.

Справка. Компании, собранные в разделе «Где купить кованые элементы», предлагают широкий ассортимент декоративных и практичных деталей для ворот и других изделий из металла.

Сочетания

Ворота из профлиста с коваными элементами целесообразно дополнить калиткой, забором, дверью, беседкой и другими изделиями, выдержанными в едином стиле. Также рядом с воротами гармонично будут смотреться кованые фонари и скамейки.

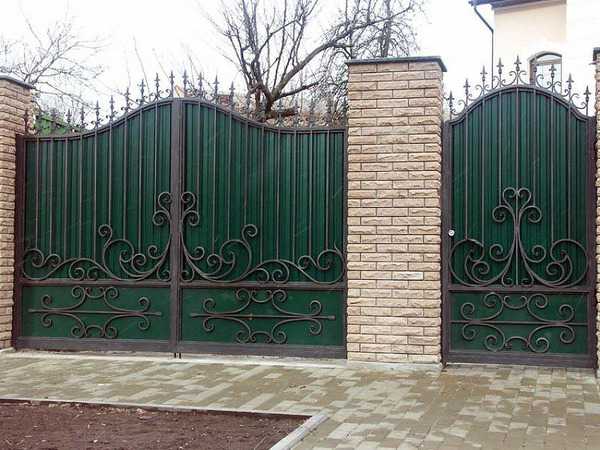

Ворота и калитка из профнастила с элементами ковки выполнены в едином стиле. Фото Оборон-сталь

Художественная и холодная узорная ковка

Кованые узоры производятся по двум технологиям обработки металла:

  • Методом горячей ковки. Данный способ включает предварительный разогрев металла. Требуемая форма изделию придается с помощью специального оборудования и инструмента. Таким способом изготавливаются эксклюзивные орнаменты в единственном экземпляре. Так как горячая ковка выполняется вручную кузнецами, изделия имеют высокую стоимость.

Распашные закрытые ворота с профнастилом и ковкой. Фото Художественная ковка

  • Методом холодной ковки. Данный способ изготовления декоров выполняется на холодном металле. Форма изделиям придается с помощью деформации специальными инструментами. Такие орнаменты изготавливаются на производствах в больших масштабах. Они отличаются выгодной стоимостью и широким модельным рядом.

Как ковать своими руками

Для самостоятельного изготовления узоров для ворот методом холодной ковки необходимо подготовить оборудование и инструмент:

  • струбцины, зажимы;
  • болгарку;
  • сварочный аппарат.

Из материалов понадобятся:

  • профильные трубы;
  • прутки квадратного или круглого сечения;
  • металлические полосы;
  • специальные покрытия для покраски ковки.

Кроме этого, для изготовления надежных и оригинальных кованых ворот своими руками следует приобрести соответствующие знания посредством:

Где купить онлайн и другие варианты заказа

На нашем сайте имеется отдельный раздел «Где заказать кованые ворота», в котором собраны компании, предлагающие конструкции разных видов и фактур. Здесь потенциальные покупатели смогут подобрать для себя оптимальный вариант, исходя из личных пожеланий, особенностей ландшафтного дизайна и финансового состояния.

kovka-svarka.net

Ворота из профнастила с элементами ковки

Если вы хотите делать своими руками или заказать ворота из профнастила с элементами ковки, фото на этой странице помогут вам сделать правильный выбор. Вам будет нужно определиться с дизайном ворот, выбрать цветовую схему и понять, какие декоративные кованые элементы вы хотели бы видеть в своих воротах.

Кроме того, вам стоит также посмотреть на фото и определиться, будете ли вы также делать какие-либо декоративные элементы также с внутренней стороны ворот – со стороны двора вашего дома.

Как выбирать ворота с элементами ковки по фото

Выбирая ворота из профнастила с элементами ковки, фото которых здесь представлены, вам нужно будет проделать следующие действия:

  1. Понять, хотите ли вы использовать готовую дизайнерскую схему или же вас что-то в ней не устраивает.
  2. Выбрать во втором случае, какие моменты вас не устраивают – цвет или фактура профнастила, кованый декор или сам конструктив.
  3. Посмотреть другие варианты и увидеть, сможете ли вы что-то взять от них и привнести в первоначальный вариант.

Итак, для примера, вы берете ворота из профнастила с элементами ковки, фото которого стоит первым в галерее, и смотрите, хотели бы вы использовать такое цветовое решение и такой декор в своих воротах.

Если нет, то переходите к следующему варианту, пока не найдете тот, что вам подходит.

Смотрите, все ли элементы ворот вы хотели бы сделать точно так же. Если нет, то подбираете подходящие вам элементы от уже просмотренных вариантов – компонуете свой собственный дизайн.

Ворота из профнастила с элементами ковки – фото галерея

И вот вам для практики несколько вариантов дизайна ворот, которые изготовлены из профнастила с элементами ковки. Фото помогут вам либо выбрать готовый вариант, либо сгенерировать свой собственный дизайн, который более всего подходит для вашего дома.

Обратите внимание, что даже если у вас уже готов забор из профнастила, то ворота из этого же варианты необязательно должны быть решены в точно такой же цветовой схеме.

Ведь комбинация с коваными элементами позволяет использовать в воротах совершенно другие цвета профнастила, отличные от цвета забора.

В общем, смотрите и пробуйте. И не забывайте оставлять комментарии к фото в форме внизу страницы – сайт в поле «Сайт» вводить необязательно.

dompraktika.ru

Ворота из профлиста своими руками: чертежи с элементами ковки

Оригинальная конструкция ворот из профлиста своими руками

Каждый хочет минимизировать затраты на установку въездной группы. Отличный вариант – ворота из профлиста своими руками. Сделать такую конструкцию можно за несколько дней, при этом нет необходимости нанимать специализированную бригаду. Стоит отметить, что качество ворот из профлиста ничуть не хуже других.

Виды ворот

Конструкция въездной группы может быть разнообразной. Самые простые – это распашные ворота, они очень легкие в установке. Также встречаются раздвижные ворота. Для распашных механизмов необходимо дополнительная территория, чтобы створкам было куда открываться.

При открытии створок наружу, требуется место от ворот до дороги, а если внутрь, то стоит предусмотреть, чтобы во дворе створкам ничего не мешало. Простота реализации обшивки конструкции заключается в том, что для этого потребуется сделать каркас с поперечинами, на которые будут навешены профлисты.

Что касается раздвижных ворот, то для них не требуется пространство. Такие конструкции набирают популярность среди владельцев частных домов. Однако, сделать их сложнее, так как здесь требуется точность и знания при установке механизмов.

Также есть некоторые нюансы, касающиеся участка. Речь идет об идеально ровном ограждении, которое не имеет углов и выступов, чтобы створка смогла без препятствий откатываться. Еще один нюанс – забор должен быть длинным. Это необходимо в случае, если у вас ворота открываются в одну сторону.

Рассчитываем количество материалов для распашных ворот

Чертеж стандартных распашных конструкций с указанием материала

Перед расчетом материалов рекомендуется сделать чертежи, и, если есть необходимость, калитки. Рассмотрим вариант, где калитка расположена отдельно, то есть она не встроена в ворота:

  1. Итак, ширина створок. Зачастую используют ширину в два–четыре метра для каждой створки. В целом ширина зависит от того, какие габариты у вашего транспорта.
  2. Далее, высота створок. Рекомендуется сделать такую высоту, чтобы она была на одном уровне с забором. То есть, если у вас забор уже установлен, тогда подбирайте высоту, исходя от высоты забора. А в случае если забор устанавливается вместе с воротами, тогда целесообразно делать все конструкции одной высоты.

Обычно распашные элементы рекомендуется крепить на две петли, но нередко устанавливаются и три механизма, для более надежного крепления.

Также вам понадобится крепкий профиль, размером 50*50 мм для каркаса и поперечные лаги такого же или немного меньшего размера. Поперечины могут быть установлены как в заборе (при его наличии), или в диагональном направлении.

Все элементы нужно сварить перед установкой на петли. Делать это нужно на ровной поверхности и под прямым углом. Ровную поверхность можно сделать из двух деревянных брусков, которые соединяются под прямым углом. Для точности используйте уголок. Только после того, как вы будете уверены, что угол имеет 90 градусов, приступайте к сварке деталей. Когда каркас будет готов, привариваем петли.

Пошаговая схема установки

Фото распашной конструкции из профлиста с обозначением всех составляющих элементов

В первую очередь устанавливаются стойки. Это надо сделать после того, как будет установлен забор:

  1. Возле столбов забора делаем ямы, глубиной в один метр. В них засыпаем щебень на 10–15 см и хорошо утрамбовываем.
  2. Делаем на концах столбов крест из профиля, как делали это раньше, и погружаем его в яму в горизонтальном положении.
  3. Заливаем его предварительно подготовленным бетонным раствором.
  4. Бетон лучше изготавливать, смешивая цемент М400, щебень и песок в соотношении 1:2:4. Теперь ждем, пока бетон полностью просохнет (примерно три дня). Некоторые придают дополнительную устойчивость стойкам с помощью приваренных планок к верхним краям.
  5. Теперь приступаем к монтажу створок ворот. Устанавливаем створки на какую-нибудь опору, например, кирпич, и помечаем то место на столбе, где будет приварена вторая часть петель. При этом следим за ровным углом.
  6. После того как петли приварены, навешиваем каркас. При необходимости, делаем те же действия с калиткой.

Для крепления профлиста используем саморезы по металлу. Конечно, можно и болтами прикрепить, но проще и надежней саморезами. Теперь из профлиста вырезаем часть той ширины, которой изначально предполагались ворота. В случае если одного листа не хватает для створки, вырезаем недостающую часть из второго. Эти две части крепим саморезами внахлест. Вот и все, монтаж окончен. Остается только установить на ворота замки и задвижки.

Украшаем ворота коваными элементами

Чертеж ворот с элементами ковки для последующей обшивки профлистом

Чтобы конструкция не выглядела простой, ее можно украсить ковкой. Что такое ковка? Это обработка металла под воздействием температуры и физической нагрузки.

Раньше мастера ковки считались художниками. Их работа очень ценилась, так как все выполнялось вручную, поэтому и стоимость изделий была велика. Сейчас же, появились специальные станки, и работа облегчилась, соответственно и цена ниже стала. Также, изготовленные на производстве элементы ковки, гарантируют более качественные геометрические линии.

На сегодняшний день, ворота из профнастила с элементами ковки распространенные и популярные изделия. Помимо красоты, кованые элементы делают ворота более жесткими, тем самым увеличивается их надежность. Ассортимент ковки настолько велик, что с выбором проблем не возникнет. Каждый найдет что-то подходящее для себя.

Это могут быть изделия в виде различных завитков, спирали, прямых линий, а также геометрических фигур. То есть стиль ваших ворот зависит исключительно от вас. Единственно, что можно выделить, так это реалистичные формы, например, листья, цветы или животные. Такие элементы сейчас востребованы среди покупателей. Крепятся элементы с помощью сварочного устройства. Также можно использовать винты.

Чем хороши ворота из профлиста с ковкой?

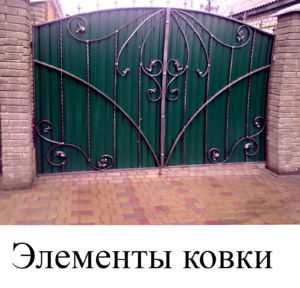

Вид готовой конструкции из профлиста с элементами ковки

Профлист используют для изготовления множества различных конструкций, так как материал устойчив к изменениям климата. На большинстве предприятий профлисты покрывают хорошими антикоррозийными средствами или цинком. Ворота из такого материала будут служить долгое время, и хозяева могут не бояться влияния погодных осадков.

Стоит отметить, что профилированные листы позволяют достаточно неплохо сэкономить. Монтаж конструкций с ковкой осуществляется легко. Самое сложное здесь – это сварка кованых элементов. Если правильно сварить элементы, то будущая эксплуатация будет безопасна и надежна.

Помимо этого, ворота с коваными элементами выглядят изящно и богато. При этом можно использовать ковку на изделиях из дерева или поликарбоната, которые будут смотреться не хуже, чем из металлопрофиля.

moyaograda.ru

Ворота из профнастила с элементами ковки: фото и цена установки

Как изготовить ворота из профнастила с элементами ковки? Этот вопрос иногда волнует собственников загородных домов. Построив частный дом, новоявленный владелец в первую очередь стремится обеспечить безопасность своего жилища. Именно поэтому территорию следует ограждать. Для этого существует широкий ассортимент материалов, представленных в строительных магазинах.

Пример ворот из профнастила с элементами ковки


Все большую популярность в последнее время приобретают забор из профнастила. Он практичен и долговечен, его легко устанавливать и ремонтировать. Кроме высокого качества, этот материал отличается низкой стоимостью. Выбрав профнастил для строительства ворот, вы не будете разочарованы. Этот строительный материал имеет и множество других достоинств, неспроста он стал столь популярен.

Основным его преимуществом является высокая прочность. Строительство ворот из профнастила не требует больших финансовых затрат, так как потребность в приобретении дополнительных материалов отсутствует. Установка конструкции выполняется легко и быстро. Забор из профнастила длительное время будет защищать ваш дом не только от посторонних взглядов, но и от ветра. Профнастил обладает отличными шумоизоляционными свойствами. Кроме того, вы в любое время можете перекрасить ваше ограждение в другой цвет.


Обслуживать такой забор легко, частого ремонта он не требует. Материал устойчив к воздействию внешних факторов: он не выгорает на солнце, не теряет своих свойств даже при длительной эксплуатации, не подвержен коррозии.

От механических повреждений материал защищен оцинковкой и внешним полимерным покрытием. При необходимости можно удалить и заменить часть забора, отремонтировать или перекрасить ее.

Вернуться к оглавлению

Технические характеристики ворот из профнастила

Основой ворот из профлиста является сборный каркас, изготавливаемый из металлических профилей. Каркас обшивается с 2 сторон. Раскосы придают конструкции дополнительную жесткость. Фиксируются они в контурах створок. Защитить металлические детали от разрушения можно с помощью краски по металлу.

Схема ворот из профнастила с элементами ковки


Скромный вид ворот из профнастила компенсируется массой их достоинств. Основным среди них можно считать универсальность. Изделие отлично вписывается в любой архитектурный стиль. Если раньше профнастил использовался только для строительства заборов, то сейчас этот материал используется для возведения ворот любого типа.

Служат подобные изделия более полувека. За все это время не требуется существенного ремонта, профнастил хорошо переносит перепады температуры, воздействие снега и дождя. Частое использование профнастила для строительства ворот обусловлено его малым весом, упрощающим процесс доставки материала, его установки и автоматизации ворот.

Вариант оформления ворот из профнастила с элементами ковки


При строительстве конструкций из профнастила могут использоваться недорогие электроприводы, правда, ворота с коваными элементами оснащать подобными электроприводами не рекомендуется. Другим, не менее важным достоинством материала является его цена, позволяющая использовать его для изготовления ограждений как снаружи, так и внутри участка.

Для того чтобы сделать достаточно скромные ворота из профнастила эстетически привлекательными, их можно украсить элементами художественной ковки. Подобная конструкция станет прекрасным дополнением к любому интерьеру и сделает стиль вашего дома завершенным.

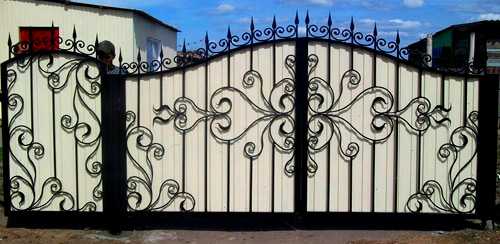

Пример ворот с элементами художественной ковки


Наличие кованых элементов в интерьере всегда считалось признаком хорошего вкуса хозяина дома. Ковка - одно из самых древних искусств. Многие века люди украшают свои жилища коваными элементами. Ими украшают балконы, фонари, лестницы, заборы. Современные мастера создают настоящие шедевры из металла, вкладывая частичку души в каждую работу.
Возведение ворот из профнастила с ковкой - это долговечность, надежность и безопасность. Их можно сделать эксклюзивными. Любая конструкция, имеющая кованые детали, становится уникальной, она придает вашему жилищу индивидуальный стиль.
Вернуться к оглавлению

Цена и стоимость установки

Цена ворот из профнастила с коваными деталями может быть различной. Выбирая более дешевые конструкции, надеяться на эксклюзивный дизайн не приходится. Мелких элементов на ней будет очень мало, к тому же они не будут отличаться особым изяществом. Несмотря на это, ворота будут смотреться привлекательно, сочетание традиционных кованых элементов создаст свой неповторимый стиль.

Ворота можно изготовить и на заказ, при их создании будут учтены все ваши пожелания и предпочтения. Кованые детали будут составлять уникальный рисунок, имеющий очень мелкие элементы ювелирной ковки.

Сложность работ будет зависеть от вашего проекта и финансовых возможностей. Изготовить ворота по индивидуальному заказу могут только высококвалифицированные мастера, так как при этом требуется умелое сочетание нескольких материалов.

Пример оформления ворот и калитки с элементами ковки


Профнастил - простой материал, а кованые элементы - эксклюзивный. Соединить два таких разных компонента под силу не каждому.Вернуться к оглавлению

Как построить ворота своими руками

Для этого вам потребуются:

  • листы профнастила;
  • профильные металлические трубы;
  • сварочный аппарат;
  • болгарка;
  • петли;
  • кованые элементы;
  • проволока;
  • краска по металлу.

Наиболее простым решением будет изготовление конструкции из готовых деталей.
Для начала необходимо выполнить некоторые подготовительные работы. В первую очередь мастеру потребуется ровная поверхность из бетона. Это может быть автомобильная парковка, пол в гараже, подсобные помещения. По возможности следует нанести чертежи на бетонной поверхности в натуральную величину.

Чертеж ворот из профнастила


Нанеся эскиз обоих створок, можно приступать к изготовлению металлического каркаса. Трубы соединяют между собой при помощи сварки, швы зачищают при помощи болгарки. Теперь нужно определить длину заготовок для кованых элементов, для этого потребуется толстая проволока,из которой формируют контур будущего рисунка.

Теперь проволоку можно выпрямить и замерить. К полученному результату прибавляют запас в 20-30 см. Согласно технологии горячей и холодной ковки, с помощью специальных инструментов, изгибают необходимые элементы. При использовании готовых кованых изделий этот этап можно пропустить.

Теперь можно приступать к заполнению створок. Согласно чертежам, внутри готового каркаса закрепляют крупные и мелкие кованые детали, приваривая их к контуру так, чтобы они соединялись между собой. После удаления излишков металла и зачистки швов ворота можно грунтовать и окрашивать. Воротные петли крепятся только после монтажа створок. Это позволит скрыть небольшие дефекты вертикальности опорных столбов и ровности дорожного полотна.

Вернуться к оглавлению

В качестве заключения

Ворота из профлиста с коваными элементами - экономичный выгодный вариант. Обшитая профнастилом конструкция приобретает дополнительную прочность.

Кованые детали являются не только украшением ворот, но и дополнительными ребрами жесткости. За счет использования профильных труб меньшего диаметра снижается цена конструкции. Откатные ворота имеют более сложную конструкцию.

Две створки здесь заменены единой секцией. Для нормальной работы секции требуется применение профилей большего диаметра. Профнастил не нуждается в окрашивании, его поверхность защищена полимерным слоем, конструкция сохраняет свой цвет в течение 50 лет. Кованые элементы рекомендуется регулярно очищать от пыли.

svoizabor.ru

Калитки и ворота из металлопрофиля + фото

Любой частный дом начинается не с фасада, а с ворот. Они должны не только защищать территорию от непрошенных гостей, но и дополнять архитектуру участка и здания. Благодаря разнообразию строительных материалов, появилось многообразие дизайнов различных заборов и калиток. Одним из самых популярных являются металлические ворота с калиткой. С монтажом и сборкой такого изделия справиться человек с базовыми строительными навыками.

Положительные качества конструкции

Существует множество подвидов металлических ворот с калиткой, но их все объединяют следующие преимущества:

  • На конструкции нет выступающих крепежей, что снижает возможность взлома.
  • Металлопрофиль производится по современной технологии с применением полимерного напыления. Подобные составы в разы повышают антикоррозийные свойства металла.
  • Ворота с витиеватыми переплетениями металлических частей украсят архитектуру любого участка.
  • Практически любой вид металлопрофиля подходит для сборки этой конструкции. А сочетание различных материалов между собой позволяет воплотить самые смелые дизайнерские задумки.

Существует множество компаний по производству и установке такого элемента ворот. Однако его можно собрать самостоятельно. Повысить функционал и эстетические качества изделия можно, включив в конструкцию элементы автоматики, художественную ковку и многое другое.

Выбор материала

На сегодняшний день существует масса разновидностей профнастила, отличающихся по составу, толщине и др. Для изготовления металлических ворот активно используют следующие виды металлопрофиля:

  • Н (несущий) —  применяют в возведении хозяйственных построек: от гаражей до крупных складов. Он имеет наибольшую толщину и вес среди всех видов материала.
  • НС – используется преимущественно в кровельных работах. Имеет высокую прочность и вес. Особая примета этого материала – большая высота волны.
  • С (стеновой) – Самый легкий вид материала, используется для строительства заборов и подобных конструкций. Изготавливается из тонкой оцинкованной стали.

Для строительства ворот и калиток не используется тяжелый профнастил. Оптимальным материалом считается профиль маркировки С10 и С8. С10 имеет толщину 0,8 мм, высоту волны 10 мм, вес стандартного листа 2 на 2,5 м – 40 кг. Листы металлопрофиля С 8 имеют толщину 0,5 мм ±1 мм, высоту волны 8 мм и вес до 5 с половиной кг. Стандартный лист этого материала весит 25 кг.

Традиционно для ворот, забора и калитки используют одни материалы. Каркас изготавливают из металла, реже из дерева. Брусья древесины нуждаются в пропитках от гниения и возгорания. Со временем деревянные элементы ворот придется заменять. Металлические части конструкции нуждаются лишь в периодической покраске, они прослужат в разы дольше древесины.

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

  • Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
  • С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
  • Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.

В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см.

Выбор материала для опорных столбов

Важной конструкционной частью ворот являются опорные столбы. Если ограда территории изготовлена из металлопрофиля – там также используют систему столбов. Чаще для опор ворот используют тот же материал, что и для опор ограды. Для их строительства используют:

Выбор того или иного материала для опор зависит от индивидуальных особенностей конструкции. Так, для легких ворот подойдут обычные металлические опоры. Для крупных конструкций лучше использовать бетонные или кирпичные столбы.

Технология строительства

Управиться со строительством ворот в один день практически невозможно. Поэтому, прежде чем приступать к работам – составьте подробный план работ с чертежом или эскизом будущих ворот. На чертеже необходимо указать расстояние от ограды, размер ворот и калитки.

Опоры

Перед установкой опор необходимо определить глубину их вкапывания. Для ворот высотой 2 м, минимальная величина погружения опор – 1 м. Диаметр углубления делают больше на 10 см самой трубы или столба опоры.

Обратите внимание! Если площадь участка не позволяет сделать большие металлические ворота с отдельной калиткой, ее вырезают в одной из створок.

Толщину опоры необходимо рассчитать с учетом веса самих ворот. Выбранную трубу погружают в яму. Внутрь нее, на дно, засыпают небольшой слой песка, сверху кладут щебень или битый кирпич. Для закрепления опор используют раствор из цемента и песка (1:3). Для очень тяжелых ворот используют кирпичную кладку в 2- 3 ряда у основания опоры.

Сборка ворот

Основа металлических ворот – каркас. Для сборки каркаса понадобиться сварочный аппарат. Металлическую трубу нарезают болгаркой на необходимое количество частей и выкладывают по форме прямоугольника на ровную поверхность. Угловые стыки сваривают аппаратом. Калиточная часть изготавливается по той же технологии.

Обратите внимание! Для дополнительной устойчивости рамы можно укрепить крестообразными частями по диагоналям основного каркаса. По тому же принципу приваривают поперечные или продольные балки.

После сборки каркаса можно приваривать покрытие. Для этого используют листы от 2 мм.

Автоматические ворота

Многим автомобилистам придется по душе автоматическая система ворот. Ее установка гораздо проще чем кажется. Сам механизм можно купить, а можно использовать другую автоматику. Если у вас есть старая спутниковая тарелка, используйте ее поворотный механизм.

Приводы крепят к воротам симметрично изнутри. Пульт управления можно купить в магазине электроники, для этого используют универсальные устройства. Дополнительный функционал воротам обеспечивает токовое реле. Оно позволяет закрывать створку, когда создается помеха, в виде камешка или другого мелкого мусора. Реле защищает устройство от поломки во время непреднамеренных помех.

Кованые ворота

Если вы ценитель классики – кованные ворота лучший выбор. Они станут настоящим украшением участка. К тому же такая необычная деталь сможет произвести впечатление на гостей.

Современные строительные магазины предлагают к продаже готовые кованые элементы. Поэтому для создания таких ворот необязательно владеть кузнечным навыком. Фото калитки и ворота из металлопрофиля с использованием кованых элементов представлено ниже.

Проще всего создают конструкцию из металлической профильной трубы, а сверху приварить готовые кованые элементы. После покраски такие ворота смотрятся очень эффектно и ничуть не уступают дизайнерским кованым конструкциям.

Если вас заинтересовала тема кованых элементов, смотрите подробное видео:

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
