Ворота из профлиста своими руками

> Советы и идеи > Ворота из профлиста своими руками. Чертежи, схемы, простая инструкция с описанием

Ворота из профлиста могут быть различными, в зависимости от типа открывания створок, а также они бывают распашными, откатными, подъёмными. Рассмотрим ворота из профлиста своими руками, на которые идет немного материальных и трудовых затрат. В то же время, такие изделия красивые, особенно если Вы правильно сможете подобрать их дизайн и, конечно же, цвет.

Что же касается материала, который используют для изготовления ворот, частные лица, а уж тем более в случае изготовления ворот своими руками, выбирают именно профлисты! На выбор этого материала оказывает влияние много факторов. Основные среди них – это длительный срок службы и декоративный внешний вид, а также доступная стоимость. Чтобы дополнительно создать материалу защитный слой, а также улучшить эстетичный и привлекательный внешний вид, его покрывают слоем полимерного состава, который бывает самым разным по цвету.

Содержимое статьи:

• 1 Ворота с калиткой профлиста своими руками или без нее
• 2 25 фото ворот из профлиста

Ворота с калиткой профлиста своими руками или без нее

Распашные типы ворот являются наиболее простыми по своей конструкции, среди тех, которые устанавливают на землях. Они легко варятся и собственноручно устанавливаются. При этом даже не обязательно иметь какие-то специальные инструменты! Главное – придерживаться основным правил.

Если говорить о стандартных распашных воротах, то их делают из створок, в количестве 2 шт. Их же между собой соединяют и закрывают на замок или задвижку, используя другой фиксатор.

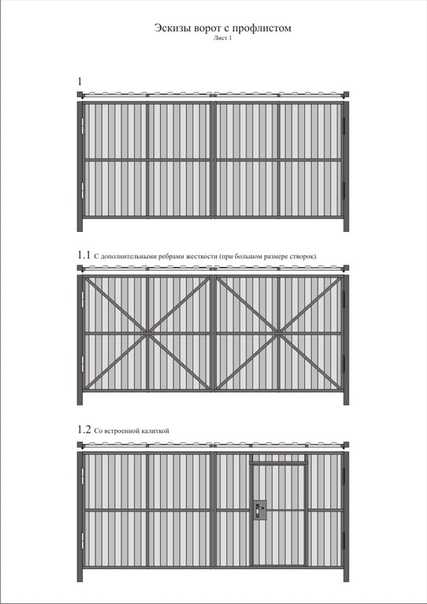

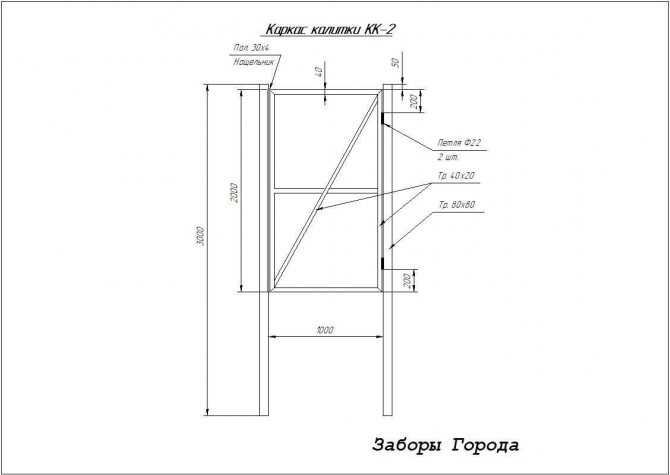

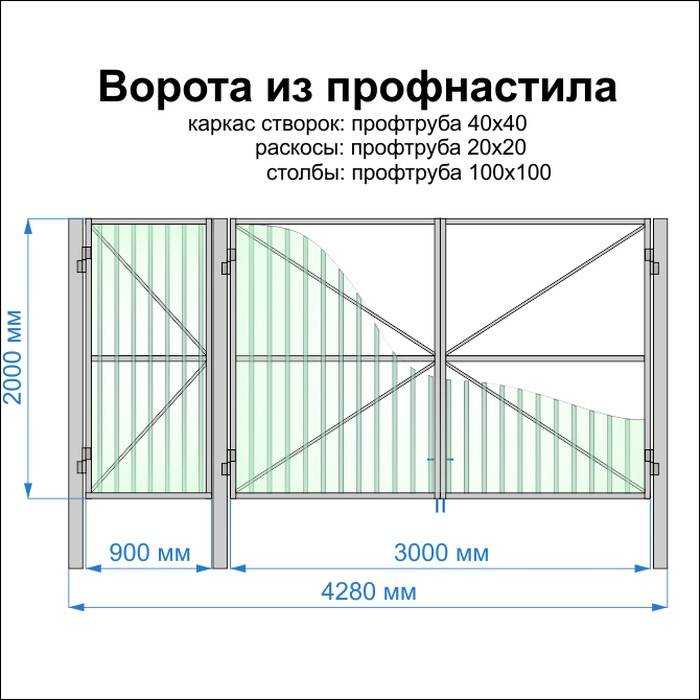

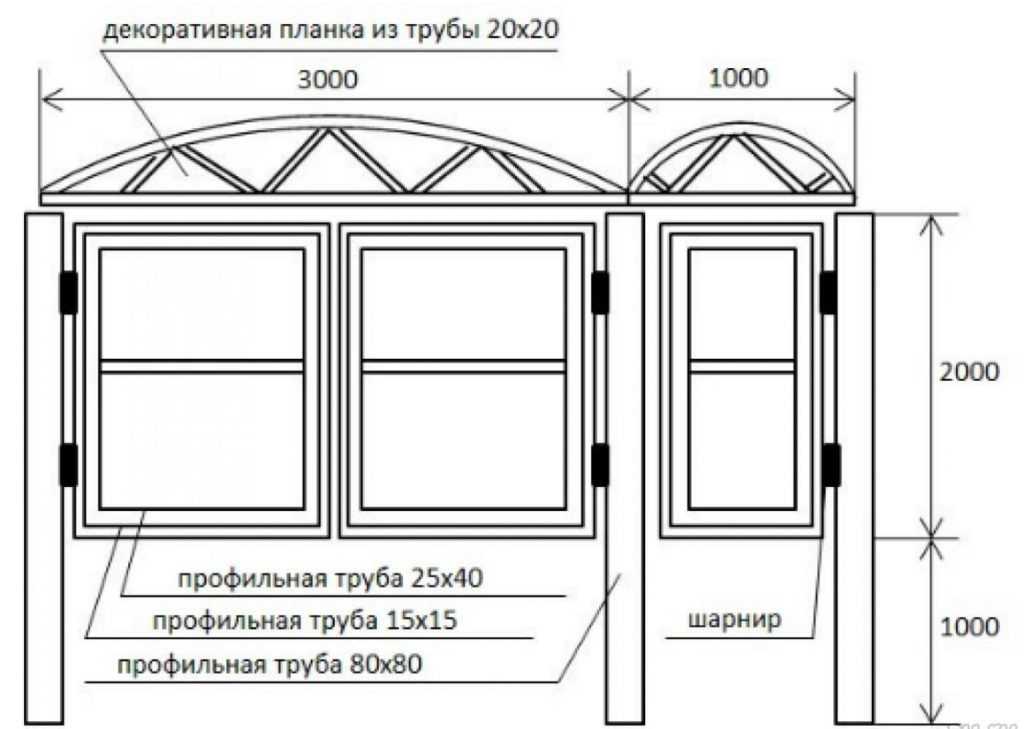

Прежде чем приступить к производству изделия, составляют чертеж ворот из профлиста, также рассчитывают, сколько материалов для этого нужно и крепежных элементов, подбирают и готовят необходимый инструмент. Рассмотрим вариант ворот, в которых проем имеет стандартную четырехметровую ширину.

Для сварки опорных столбов, нужно подготовить толстостенную трубу, размер ее, мм: 60*60*3*3000. При этом может быть совершенно любое ее сечение.

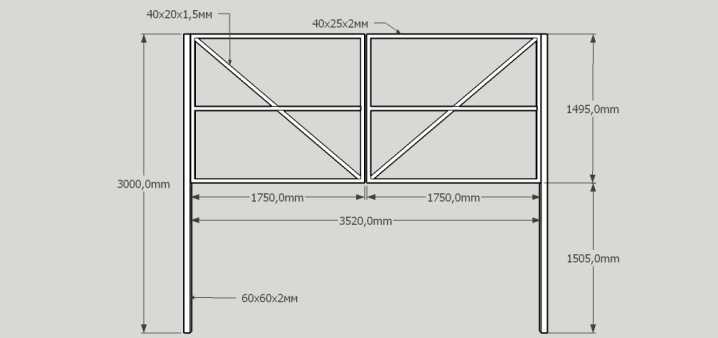

Чтобы сделать каркас ворот, нужно подготовить трубу с прямоугольным сечением, мм: 40*25*2*6000. Из этого материала следует сварить рамы прямоугольной формы. К ним потом будет прикреплен профнастил. Когда рамы уже готовы, их следует прикрепить воротными петлями к столбам, которые уже установлены. В том месте, где створки смыкаются, следует предусмотреть устройство для запора.

Когда конструкция установлена, ворота можно красить. Поверхность поэтому, предварительно нужно зачистить, используя болгарку, покрыть грунтовкой двух слоев и такой же по цвету, краской, как и обшивочный профнастил. Столбы нудно вскрыть специальной краской для гидроизоляции в тех местах, которые будут под землей. Это важно, чтобы они были защищены от заражения коррозией, когда будут соприкасаться с влажной землей.

Установка столбов производится в определенные отверстия. Их нужно подготовить, пробурить в грунте, а также забетонировать, используя бетон М 200/250. Фундамент должен быть на глубине минимум полтора метра, а диаметр минимум двадцать пять сантиметров. Во избежание перекоса ворот, когда пройдет некоторое время, столбы также соединяют дополнительно при помощи монолитного бетонного ригеля.

Как бетон просыхает, каркасную раму необходимо с ее лицевой части зашить профнастилом. При этом нахлест должен быть равный ширине одной волны материала. Это обязательно нужно учитывать, когда производится расчёт количеств всех нужных материалов. Крепежные материалы – саморезы для кровель/стальные заклепки, во избежание образования коррозии в тех местах, где соприкасаются разные типы металлов.

Устройство для запирания устанавливают самым последним. Если это необходимо, на те места ворот, которые повредились в процессе проведения монтажа, наносят краску.

То, насколько интересными и необычайно красивыми можно сделать такие изделия, смотрите и вдохновляйтесь на подборке лучших фото готовых ворот из профнастила.

25 фото ворот из профлиста

Как сделать забор и ворота из профнастила своими руками – фото

Сегодня статья  о том, как построить забор из профнастила с воротами и калиткой своими руками. Забор для частного дома из профнастила очень популярен в наше время, потому что быстро устанавливается, достаточно долго служит при надлежащем уходе и неплохо выглядит. Установка забора из профнастила своими руками — дело трудоёмкое, но не сложное, если хозяин участка владеет приёмами работы с металлом, в том числе сварочными работами.

Забор готов

Расскажу вам, как строим забор из профнастила мы с мужем. Забор вокруг участка стоял из деревянного штакетника, но он пришёл в негодность. Периметр участка у нас большой, а границ с соседями нет, поэтому мы частями устанавливаем сплошной забор из профнастила, постепенно заменяя старый забор. По этой же причине ленточный фундамент делать не стали, слишком большие затраты. Мы решили ставить зелёный забор из профнастила высотой 2 метра.

Столбы и перемычки

Не знаю, как строят заборы профессионалы, но по нормам столбы закапываются и бетонируются на глубину промерзания грунта в данном регионе (в Тульской области глубина промерзания 1 м 20 см). Это важно особенно в зонах с пучинистыми грунтами (с большим содержанием глины). В прошлую зиму у нас в декабре была оттепель, очень высоко стояли грунтовые воды, некоторые районы даже подтапливало. Потом ударили сильные морозы. После этого ситуация с заборами была удручающая — у многих перекосились столбы, даже местами смялся профнастил в результате выдавливания столбов из земли мёрзлым грунтом. Правда, когда земля оттаяла, столбы вернулись на место, возможно, некоторые с помощью хозяев.

Цена забора из профнастила без учёта стоимости работы складывается из стоимости столбов, поперечин (прожилин), электродов для сварки, краски, листов профнастила, саморезов и заклёпок, цемента, песка и гравия для бетонирования. Кроме того, понадобятся петли для забора и калитки, окантовочная планка для отделки верха, низа и боковых сторон ворот и калитки, засов для забора и замок для калитки.

Верх столба

Столбы для забора из профнастила должны быть прочными, желательно из металла более 2 мм, ведь ветровая нагрузка на сплошной забор очень большая. Да и срок службы столбов немаловажен. Чаще применяются столбы 60 мм на 60 мм, но мы для столбов использовали трубы, которые  были у нас в наличии, круглого и квадратного сечения, сваривая до нужной длины. Длина столба при высоте забора 2 метра должна быть около 3 метров. Длина столба рассчитывается самостоятельно в зависимости от зоны проживания и расположения верхней поперечины.

Поперечины (прожилины, лаги, планки) для забора из профнастила изготавливаются из профильной трубы прямоугольного сечения. Мы использовали трубу 20 на 40 мм из металла 1,5 мм.

Столбы установлены

Какой профнастил для забора лучше? Можно использовать профнастил любой толщины и любого профиля, оцинкованный или с полимерным покрытием любого цвета, а также с любым рисунком, в том числе под дерево и камень (декоративный профнастил для забора). Всё зависит от предпочтений хозяев и количества денег, выделяемых на строительство забора из бюджета семьи.

Чаще всего люди покупают самый дешёвый профнастил С8 толщиной 0,4 мм (0,35 мм). Но при таком профиле (8 мм) лист металла легко деформируется при любой нагрузке. Мы решили построить забор из профнастила С20 — этот профиль выше (20 мм), то есть при той же толщине жёстче, поэтому деформируется меньше. Высота профнастила для забора выбирается по желанию, мы покупали стандартные листы 2 метра высотой.

Саморезы в заборе

Некоторые люди спрашивают, где можно купить профнастил для забора. Профнастил продаётся в крупных строительных супермаркетах (Леруа Мерлен, Караута, Данила Мастер и др.), на металлобазах, в строительных магазинах. Только большой разброс цен. Некоторые магазины пишут цену за метр профнастила, а некоторые за двухметровый лист. Опять же, толщина профнастила разная, чем толще, тем дороже.

Итак, как поставить забор из профнастила своими рукам — поэтапно

Для работы нужны инструменты: ручной бур диаметром 200-300 мм, сварочный аппарат, струбцины, уровень любой длины, шуруповёрт и заклёпочник, если используются заклёпки для крепления профнастила. Кроме того, нужны ведра и ёмкость для замешивания бетона, если не используете бетономешалку.

Ручной бур

Начинаем работу с натягивания шнура и разметки ям для столбов, чтобы забор был ровным. Пролёт забора из профлиста можно делать 2-3 метра, соответственно, расстояние между столбами отмечаем от 2 до 3 метров. Мы выбрали среднюю величину – 2,5 метра.

Бур

Далее бурим отверстия в грунте под столбы ручным буром, устанавливаем столбы по уровню и по шнуру и бетонируем столбы в ямах. Если есть лёгкая передвижная бетономешалка, которую можно поставить рядом с рабочим местом, замешиваете бетон и заливаете. Мы делаем по-другому. Устанавливаем столб в яме, засыпаем треть ямы гравием или битым кирпичом, замешиваем 300-ю пескоцементную смесь достаточно жидко и заливаем в яму, потом ещё треть и ещё таким же образом, заглаживая вровень с землёй.

Забор со стороны дома

Далее привариваем к столбам с наружной стороны участка нижние и верхние поперечины по уровню, прижимая их струбцинами к столбам. Если есть желание и возможность, можно сделать 3 поперечины, но мы делаем 2. Зачищаем металл шкуркой или болгаркой с диском, если есть необходимость очистить от ржавчины, и красим краской по ржавчине.

Вкручиваем саморез

Каркас для забора из профнастила готов. Далее прикручиваем листы профнастила  к поперечинам саморезами. Саморезы для профнастила на забор используем стандартные, цветные или оцинкованные, они выпускаются тех же цветов, что и профнастил. Только вот качество саморезов на развес часто бывает плохим – не вкручиваются, не вставляются в шуруповёрт – очень неприятно. Мы покупали вначале саморезы в маленьких упаковках, их качество было хорошим, вкручивались в металл, как в масло. Будем искать именно такие саморезы для дальнейшей работы.

Саморезы вкручиваем через одну волну, то есть на один лист С20 забора из профнастила требуется 8 саморезов – 4 сверху и 4 снизу. Нахлёст делаем минимальный, это ведь не крыша.

Ворота и калитка изнутри

Отдельно хочу рассказать, как мы делали ворота и калитку. Технология такая: устанавливаются столбы, измеряется расстояние между ними, сваривается каркас для ворот, привариваются петли сначала на полотно ворот,  потом на столбы, выставив полотно ворот. Калитка делается аналогично.

Петля на воротах

Каркасы  для ворот и калитки муж сваривал из той же трубы профилированной 20 на 40 мм, что и поперечины для забора. Для ворот особенно важна жёсткость и правильная геометрия.

Ворота и калитка

Трубы выкладываем на ровную поверхность по уровню, измеряем рулеткой диагонали (должны быть абсолютно одинаковые, до 1 мм), прихватываем сваркой, опять измеряем диагонали и проверяем длинным уровнем плоскость полотна ворот. Если всё ровно и точно, обвариваем швы сваркой. На том уровне, где планируется засов на воротах, привариваем дополнительные горизонтальные планки, увеличивающие жёсткость ворот. Кроме того, муж ещё для жёсткости к воротам приварил косынки из металла 2 мм толщиной.

Калитка снаружи

Профнастил на ворота и калитку муж крепил заклёпками, что увеличило жёсткость ворот. Саморезами на ворота крепить профнастил нельзя – конструкция получится недостаточно жесткой.

Потом мы установили окантовочные планки по периметру ворот и калитки с помощью заклёпок. Ворота и калитка готовы. А забор мы делаем понемногу до сих пор.

Верх ворот

Автор Ольга Богач   https://svoimirukamivdome.ru/
