Ворота из профлиста своими руками чертежи и расчет: как сделать из профиля, чертежи, схемы, эскизы, конструкция на фото и видео

alexxlab | 04.06.2023 | 0 | Разное

Содержание

Ворота из профильной трубы: размер, диаметр, расчет

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

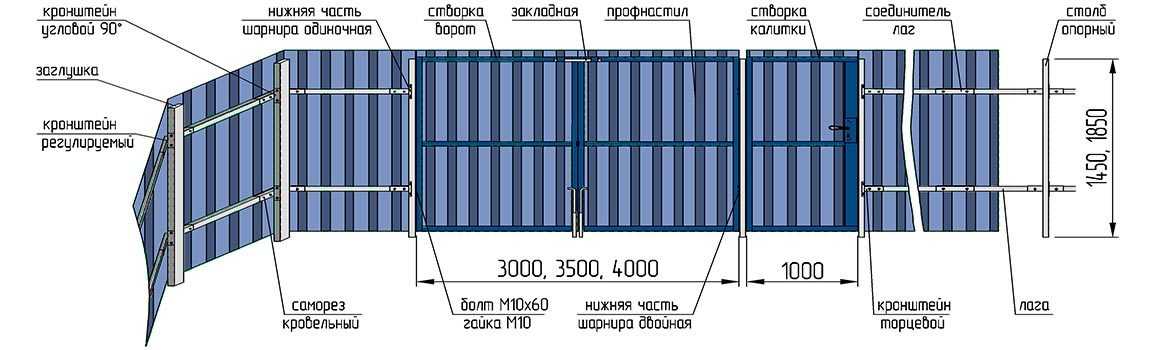

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Содержание

Подбор материала
Какие материалы необходимо приобрести?
Первоначальный этап
Процесс сварки – следующий этап
Ворота откатывающиеся

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

Труба профильная с размером 100х100 мм – применяется в качестве опор;
Труба 50х50 мм – для изготовления каркаса ворот;
Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
Профлисты – для обшивки секций ворот;
Саморезы для прикрепления элементов;
Замки, петли и дополнительные детали для этого;
Краска, грунтовка для металлических деталей;
Ролики в случае запланированных откатных ворот.

Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

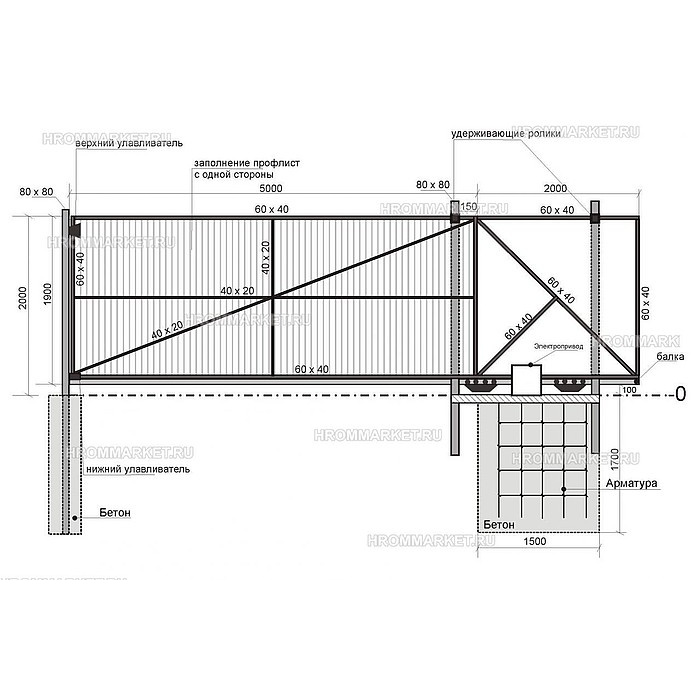

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

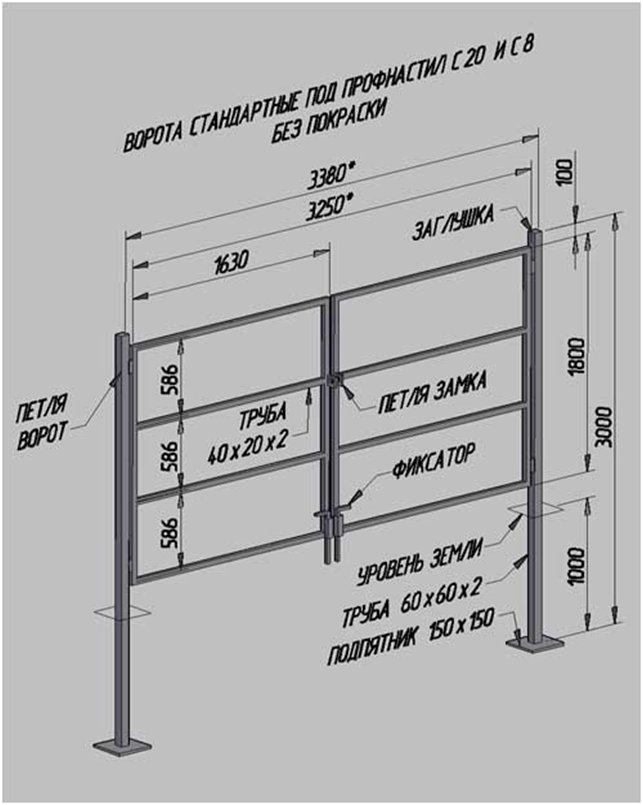

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.

Ворота из профлиста своими руками: чертежи, расчет, проект

Ограждения на загородном участке выполняют определенные функции. Они изготавливаются из различных прочных и надежных материалов. Несмотря на то, что сегодня их существует на рынке огромное количество, большой популярностью пользуются ворота из профлиста. Своими руками (фото конструкций можно увидеть в статье) их изготовить вполне реально.

Виды ворот из профильного листа

На данный момент можно без особого труда сделать ворота из профлиста своими руками. Изначально нужно выбрать их вид. Итак, ограждения такого типа могут быть:

закрытыми;
полузакрытыми.

У многих возникает вопрос о том, как соорудить ворота из профлиста своими руками полузакрытого типа. Все довольно просто. Профильный лист частично используется в секциях ограждения. Он может располагаться:

в центре;
вверху;
внизу каждой воротины.

Также возможно изготовить ворота из профлиста своими руками без сварки или с ее применением. В первом варианте монтаж материала выполняется с помощью специальных заклепок.

Разновидности ворот из профильного листа по типу конструкции

Чтобы сделать ворота из профлиста своими руками, нужно предварительно определиться с типом их конструкции. Она может быть:

на основе каркаса;
без него.

Примечание. Второй вид ворот подойдет в том случае, если одна из половинок глухая и не будет функционировать.

Каркас, как правило, изготавливается из металла. Используют для этого трубы различного размера и диаметра. Параметры такого каркаса зависят от размера воротин. Нередко можно встретить и деревянный каркас.

Совет. Более практичным считается металлический каркас для ворот из профильного листа.

Чем это обусловлено? Во-первых, материалы наделены аналогичными характеристиками. Во-вторых, монтировать профильные листы будет гораздо проще на металлический каркас.

Дерево в процессе воздействия климатических и погодных условий может давать деформации своей структуры. Из-за этого профильные листы, закрепленные на таком основании, со временем могут разбалтываться. А значит, необходимо будет проводить ремонт таких ворот.

Преимущества профильного листа в конструкции ворот

Популярность ворот из такого материала обусловлена отличными техническими свойствами самого материала. Он обладает:

прочностью;
надежностью;
влагостойкостью;
огнестойкостью;
долговечностью;
практичностью.

Первое свойство зависит от толщины профильного листа. В основном при изготовлении ворот используют такую толщину материала:

2 мм;
3 мм.

В некоторых случаях она может быть и больше.

Надежность обеспечивается устойчивостью к различным механическим и физическим воздействиям. Металл не способен впитывать влагу по причине плотной структуры. Он не горит и не плавится (из-за температурных условий).

Срок эксплуатации материала достигает 20-30 лет. При правильном уходе он может значительно увеличиваться. Его поверхность надежно защищена специальными средствами:

грунтовкой;
краской.

Первое средство наносится на материал в процессе его производства. Оно позволяет в дальнейшем избежать появления коррозии и гниения структуры от воздействия влаги. Краска может быть:

полимерной;
порошковой.

Второй вариант более практичный, так как на нем редко образуются сколы и царапины. Поверхность материала в этом случае шероховатая.

Более того, профильный лист может иметь большое разнообразие оттенков. Поверхность встречается матовая и глянцевая. А это влияет на внешнее оформление ворот.

Конструкции ворот из профильного листа

Перед тем как сделать ворота из профлиста своими руками, нужно четко знать, из чего они состоят. Итак, основными составляющими такой конструкции являются:

несущие столбы;
поддерживающие столбы;
воротины;
калитка;
фурнитура.

Каждая из этих составляющих имеет свои определенные функциональные характеристики.

Функции несущих столбов в воротах

Эти конструкции устанавливаются предварительно. Они служат опорой для удержания в одной плоскости воротин, которые обладают определенной массой. Их размеры зависят от того, из какого материала изготавливается каркас ворот.

Примечание. Для такого элемента выбираются круглые или квадратные трубы с толстой стенкой большого диаметра.

Поддерживающие столбы

Такие виды столбов являются составляющей частью самих воротин. Особенно если последние большого размера. Они устанавливаются в центре конструкции и крепятся с помощью сварочного оборудования. По своей сути они представляют собой элемент каркаса воротины.

Примечание. Столбы могут быть в виде профильных труб или простых металлических прутов разного размера и диаметра.

Воротины

Это самый главный элемент всей конструкции. Их количество может быть разным. Как правило, достаточно двух воротин, чтобы ворота были наделены функциональными возможностями.

Примечание. Воротины могут быть сплошными или с элементами ковки и металлического рисунка.

Калитка

Такой элемент может быть отдельно стоящим или вмонтированным внутри. Если применяется в конструкции первый вариант, то для калитки предварительно устанавливают дополнительные опорные столбы. Если же используется второй вариант, то калитка монтируется внутри одной из воротин и открывается отдельно от основной конструкции.

Фурнитура

Сюда входят:

петли;
заклепки;
замки;
ручки;
щеколды и прочее.

Важно. Они должны быть отличного качества, так как именно от них зависит функциональность ворот.

Петли монтируются на столбы и калитку, воротины. Заклепками крепят профильные листы в случае необходимости. Замки, ручки и прочее устанавливают как на ворота в отдельности, так и на калитку.

Функциональность ворот из профильного листа

Нет ничего сложного в том, чтобы соорудить ворота из профлиста своими руками. Проекты таких конструкций довольно разнообразны. Они зависят от того, каким функционалом наделены. Итак, ворота могут быть:

распашными;
раздвижными.

Первый вариант характеризуется тем, что ворота открываются наружу двора или вовнутрь. Делать это можно самостоятельно или автоматически. Для этого есть специальные приспособления, которые подключаются к щитку электропитания.

Второй – современный вид ворот из профильного листа. Они функционируют только с помощью автоматической системы. Они могут быть любого вида и размера. Устанавливают их не только на столбы, но и на специальные рейки с применением специальных роликов. В качестве реек применяют швеллера необходимого размера.

Важно. Чтобы качественно сделать ворота из профлиста своими руками, чертежи конструкции для этого составляются предварительно. Это даст возможность правильно подсчитать необходимое количество материалов и определить внешний вид будущего ограждения.

Оптимальные параметры ворот

Ворота в конструкции ограждения позволяют не только защитить загородный участок от проникновения «непрошеных гостей», но и дать возможность свободно въезжать и выезжать со двора.

Оптимальными размерами их ширины считаются:

2,5 м;
3 м;
4 м.

В первом и втором варианте рациональнее калитку разместить рядом с конструкцией.

Примечание. Чтобы правильно сделать ворота из профлиста своими руками, размеры их необходимо установить заранее. Основанием для их определения будет служить уже готовый пролет между секциями ограждения, а можно место для конструкции выбрать самостоятельно.

Этапы сооружения ворот из профильного листа

Есть определенный порядок работ, которые нужно выполнить перед тем, как сделать ворота из профлиста своими руками. Фотоотчет составляется в работах для того, чтобы видеть, какие усилия и сколько времени было потрачено. Также будет приятно посмотреть, как облагородился внешний вид участка.

Итак, необходимо:

составить проект;
просчитать количество материалов;
изготовить половинки ворот и калитку;
установить опорные столбы;
монтировать воротины.

Все это нужно выполнять правильно, чтобы потом не столкнуться с проблемами установки конструкции.

Составление проекта и просчет материалов

Первое, с чего нужно начать, чтобы сделать ворота из профлиста своими руками – чертежи и расчет необходимого количества материалов и средств. В расчет берутся:

размеры воротин;
расстояние между опорными столбами;
наличие калитки в воротине;
высота конструкции.

Примечание. Если ширина ворот устанавливается самостоятельно, то для определения высоты есть некоторые рекомендации.

Оптимально высотой ворот считается 1,5-1,7 м. Хотя нередко выбирают и 2 м. При этом стоит учесть, что нагрузка на опорные столбы значительно увеличивается. Значит, нужно провести их качественную установку и закрепление. В некоторых случаях делают перевязки вверху конструкции.

Изготовление воротин и калитки

Для таких работ понадобятся:

профильные трубы;
металлические пруты;
уголки и швеллера;
профильные листы.

Далее выбирается рисунок. Допустим, можно монтировать профильные листы на прямолинейный металлический каркас, который имеет квадратные и прямоугольные формы, а можно крепить его на секции, изготовленные из металлических прутов. Причем такое выполняется не полностью на всей воротине. Довольно часто вверху и внизу конструкции крепят различные кованые или литые элементы.

Конструкции сразу грунтуются и окрашиваются.

Предварительно на месте будущей конструкции выкапываются ямы глубиной в 1 м. При песчаном грунте этот параметр может быть больше. Устанавливаются столбы по бокам ворот. Их нужно забетонировать. Для этого приготавливается раствор бетона из:

песка;
цемента;
воды;
специальных затвердителей.

В ямы делается подсыпка из песка и щебня небольшой фракции. Толщина слоев не должна превышать 20 см. Столбы устанавливаются по уровню. Они должны находиться в ровной плоскости. Затем они заливаются бетонным раствором.

Примечание. Стоит учесть, что сразу монтировать на них ворота нельзя. Они должны устояться. Займет это несколько дней.

Затем монтируют на них ворота, которые также выставляют по уровню и приваривают петли. Открывать в первый день конструкцию нельзя. Сварочные швы должны окрепнуть. Потом выполняют дополнительную окраску на поврежденном полотне, и воротами можно пользоваться.

Ворота из профлиста своими руками: чертежи, расчет, проект

Ограждения на даче выполняют определенные функции. Их изготавливают из различных прочных и надежных материалов. Несмотря на то, что сегодня их на рынке очень много, ворота из профлиста пользуются большой популярностью. Своими руками (фото конструкций можно увидеть в статье) их вполне реально сделать.

Виды ворот из профлиста

На данный момент вы легко можете сделать ворота из профлиста своими руками. Изначально нужно выбрать их внешний вид. Итак, ограждения такого типа могут быть:

Закрыто;
Полузакрытый.

У многих возникает вопрос о том, как построить ворота из профилиста своими руками полузакрытого типа. Это довольно просто. Профильный лист частично используется в секциях ограждения. Он может находиться:

в центре;
вверх;
Под каждым воротником.

Также возможно изготовление ворот из профлиста своими руками без сварки или с ее применением. В первом варианте материал собирается с помощью специальных заклепок.

Виды ворот из профлиста по типу конструкции

Чтобы сделать ворота из профлиста своими руками, необходимо предварительно определить тип их конструкции. Она может быть:

На базе рамы;
без него.

Примечание. Второй тип ворот подходит в том случае, если одна из половинок глухая и не будет функционировать.

Каркас обычно изготавливается из металла. Используйте для этого трубы разного размера и диаметра. Параметры такой оправы зависят от размера воротника. Часто можно найти деревянный каркас.

Совет. Более практичным является металлический каркас для ворот из профлиста.

Чем это вызвано? Во-первых, материалы наделены схожими характеристиками. Во-вторых, на металлический каркас монтировать профилированные листы будет намного проще.

Дерево в процессе воздействия климатических и погодных условий может давать деформации своей структуры. Из-за этого профилированные листы, закрепленные на таком основании, могут со временем расшататься. Значит, такие ворота надо будет ремонтировать.

Преимущества профлиста в конструкции ворот

Популярность ворот из такого материала обусловлена отличными техническими свойствами самого материала. У него:

Сила;
Надежность;
Влагостойкость;
Огнестойкость;
Долговечность;
Практичность.

Первое свойство зависит от толщины профильного листа. В основном при изготовлении дверей используют материал следующей толщины:

2 мм;
3 мм.

В некоторых случаях может быть больше.

Надежность обеспечивается стойкостью к различным механическим и физическим воздействиям. Металл не способен впитывать влагу из-за плотной структуры. Не горит и не плавится (из-за температурного режима).

Срок службы материала достигает 20-30 лет. При правильном уходе она может значительно увеличиться. Его поверхность надежно защищена специальными средствами:

Грунтовка А;

Краска.

Первое средство наносится на материал при его производстве. Это позволяет в дальнейшем избежать появления коррозии и гниения конструкции от воздействия влаги. Краска может быть:

Полимерная;
Порошок.

Второй вариант более практичен, так как редко дает сколы и царапины. Поверхность материала в этом случае шероховатая.

При этом профильный лист может иметь самые разнообразные оттенки. Поверхность матовая и глянцевая. А это сказывается на внешнем виде ворот.

Конструкция ворот из профильного листа

Перед тем, как сделать ворота из профилиста своими руками, нужно четко знать, из чего они сделаны. Итак, основными составляющими данной конструкции являются:

Несущие столбы;
Опорные столбы;
Ошейники;
ворота;
Принадлежности.

Каждый из этих компонентов имеет свои специфические функциональные характеристики.

Функции несущих стоек в воротах

Эти конструкции предварительно установлены. Они служат опорой для удержания в одной плоскости Воротиных, обладающих определенной массой. Их размеры зависят от материала, из которого сделан каркас ворот.

Примечание. Для такого элемента выбирают круглые или квадратные трубы с толстой стенкой большого диаметра.

Опорные столбы

Такие столбы являются составной частью самого Воротина. Особенно, если последние большие. Их устанавливают по центру конструкции и закрепляют с помощью сварочного оборудования. По своей сути они являются элементом каркаса воротника.

Примечание. Стойки могут быть в виде профильных труб или простых металлических стержней разных размеров и диаметров.

Воротины

Это самый важный элемент всей конструкции. Их количество может быть разным. Как правило, достаточно двух ворот, чтобы ворота были наделены функциональностью.

Примечание. Ворота могут быть цельными или с элементами ковки и металлическим рисунком.

Ворота

Такой элемент может стоять отдельно или монтироваться внутри. Если в конструкции используется первый вариант, для калитки предварительно устанавливаются дополнительные опорные стойки. При использовании второго варианта калитка монтируется внутри одной из створок и открывается отдельно от основной конструкции.

Фитинги

К ним относятся:

Петли;
Заклепки;
замки;
ручки;
Черт, и так далее.

Важно. Они должны быть отличного качества, ведь от них зависит функциональность ворот.

Петли монтируются на столбы и ворота, хомуты. Заклепками закрепляют профильные листы при необходимости. Замки, ручки и прочее устанавливаются как на ворота отдельно, так и на ворота.

Функциональность ворот из профильного листа

Нет ничего сложного в сооружении ворот из профлиста своими руками. Конструкции таких конструкций достаточно разнообразны. Они зависят от того, каким функционалом они наделены. Итак, ворота могут быть:

Подметальные;
Раздвижные.

Первый вариант отличается тем, что ворота открываются наружу во двор или внутрь. Вы можете сделать это самостоятельно или автоматически. Для этого существуют специальные устройства, которые подключаются к силовому щиту.

Второй современный тип ворот из профильного листа. Они функционируют только с помощью автоматической системы. Они могут быть любого типа и размера. Их устанавливают не только на столбы, но и на специальные стойки с помощью специальных роликов. В качестве реек используется швеллер необходимого размера.

Важно. Чтобы качественно сделать ворота из профилиста своими руками, чертежи конструкции для этого составляются заранее. Это позволит правильно рассчитать необходимое количество материалов и определить внешний вид будущего забора.

Оптимальные параметры ворот

Ворота в конструкции забора позволяют не только защитить территорию от проникновения «непрошеных гостей», но и обеспечить свободный въезд и выезд со двора.

Оптимальные размеры их ширины:

2,5 м;
3 м;
4 м.

В первом и втором вариантах рациональнее разместить ворота рядом с конструкцией.

Примечание. Чтобы правильно сделать ворота из профилиста своими руками, размеры необходимо задать заранее. Основой для их определения послужит готовый пролет между секциями забора, а место для конструкции можно выбрать самостоятельно.

Этапы строительства ворот из профильного листа

Существует определенный порядок работ, которые необходимо выполнить перед тем, как сделать ворота из профилиста своими руками. Фотоотчет сделан в работах для того, чтобы посмотреть какие усилия и сколько времени было потрачено. Также будет приятно посмотреть, как облагородили внешний вид сайта.

Итак, необходимо:

Составить проект;
Расчет количества материалов;
Для изготовления половинок ворот и калитки;
Для установки опорных столбов;
Установить ворота.

Все это нужно делать правильно, чтобы потом не пришлось разбираться с проблемами установки.

Составление и просчет материалов

Первое с чего нужно начать, это сделать ворота из профилиста самостоятельно – чертежи и расчет необходимого количества материалов и средств. В расчет принимаются:

Габаритные размеры ратотины;
Расстояние между опорными стойками;
Наличие калитки;
Высота конструкции.

Примечание. Если ширина ворот задается самостоятельно, то для определения высоты есть некоторые рекомендации.

Оптимальной высотой ворот считается 1,5-1,7 м. Хотя довольно часто выбирают 2 м. Следует учитывать, что нагрузка на опорные столбы значительно увеличивается. Следовательно, нам необходимо провести их качественную установку и закрепление. В некоторых случаях перевязки делаются в верхней части конструкции.

Изготовление ворот и калиток

Для таких работ Вам потребуется:

Трубы профильные;
Прутки металлические;
Уголки и швеллеры;
Профильные листы.

Затем выберите изображение. Например, на прямолинейный металлический каркас, имеющий квадратную и прямоугольную формы, можно монтировать профилированные листы, а можно прикрепить к секциям из металлических прутьев. И это реализовано не полностью на всех воротах. Довольно часто вверху и внизу конструкции крепятся различные кованые или литые элементы.

Конструкции сразу грунтуются и окрашиваются.

Установка столбов и крепление

Предварительно на месте будущего строительства выкапываются котлованы глубиной 1 м. При песчаном грунте этот параметр может быть больше. Сваи устанавливаются по бокам ворот. Их нужно забетонировать. Для этого готовят бетонный раствор из:

Песок;
Цемент;
вода;
Специальные отвердители.

Карьеры выполняются из песка и гравия мелкой фракции. Толщина слоев не должна превышать 20 см. Посты устанавливаются в соответствии с уровнем. Они должны быть в плоской плоскости. Затем их заливают бетонным раствором.

Примечание. Следует отметить, что прямо на них нельзя монтировать ворота. Они должны быть урегулированы. Это займет несколько дней.

Затем на них монтируют ворота, которые также выравнивают и вваривают в петли. Открыть в первый день строительства нельзя. Сварочные швы должны стать прочнее. Затем на поврежденном полотне производят докраску, и ворота можно использовать.

Титульный лист — жизнь архитектора

Когда я произношу слова «титульный лист» и речь идет об архитектурных чертежах, на ум приходят несколько разных вещей… что не обязательно плохо, но это заставило меня задуматься что, возможно, нам следует потратить несколько минут и поговорить об этом, так как пришло время для еще одной записи в серии архитектурной графики.

С самого начала основное различие, кажется, проявляется между коммерческими проектами и жилыми проектами, хотя я не совсем уверен, почему это должно иметь значение. Жилые проекты, кажется, помещают как можно больше информации на титульный лист, тогда как коммерческие проекты, похоже, относят титульный лист к более «защитной» странице и отображают лишь информацию о проекте и хорошее представление работы.

Давайте взглянем на типичную обложку одного из моих проектов — и начнем с жилого проекта.

Изображение выше относится к проекту, который я подробно освещал здесь, в «Жизни архитектора» — один из моих любимых проектов за последние несколько лет, проект коттеджа, который мы завершили в Висконсине. С первого взгляда видно, что мы израсходовали всю бумажную недвижимость, которую мог предложить лист, и, не переворачивая ни одной страницы, вы можете узнать, где он находится, листы, включенные в набор, общие примечания и условия закрытия. , сводка кодов и расчет площади. Настоящий шведский стол информации легко доступен с минимальными усилиями, необходимыми для того, чтобы дать себе (или местному должностному лицу кодекса) много того, что им нужно знать, чтобы они могли эффективно начать просмотр набора для получения разрешения.

Изображение выше — моя версия коммерческой титульной страницы… наверное, неудивительно, что она очень похожа на мой домашний набор. Основное отличие состоит в том, что мой листовой индекс немного более надежен… но это все.

Чтобы немного упростить восприятие (и потакать моей графически ориентированной базе читателей), я пошел дальше и закодировал цветом каждый раздел моей титульной страницы, чтобы сравнить мои коммерческие и жилые обложки и мою интерпретацию того, что нужно . Если не считать некоторой юрисдикционной информации, требуемой на обложке моего коммерческого листа, содержание обоих в основном одинаково.

Давайте уделим минутку и обсудим, что включает в себя каждый раздел, несмотря на то, насколько очевидны некоторые из этих разделов (здесь в игру вступает цветовая кодировка…) контактная информация для каждого члена проектной группы, включая владельца или назначенного им представителя. У каждого ведущего члена команды есть электронная почта и номер телефона. Включение такого раздела кажется мне невероятно очевидным, но я удивлен, как трудно его найти в некоторых проектах. Нередко указывается, какие фирмы выполняют работу, но я думаю, что стоит потратить несколько дополнительных минут, чтобы указать фактическое контактное лицо в каждой фирме. Когда я постулировал, почему люди могут не захотеть этого делать, единственной причиной, которую я мог придумать, была «текучка»… может быть, это обычно не делается, потому что этот человек может не работать в фирме в течение двухлетнего периода, когда это происходит. комплект чертежей имеет ценность. Текучка — это не то, с чем у меня были проблемы в моей карьере, поэтому, возможно, я не уделяю этому должного внимания.

Общие примечания… эта область всегда вызывает у меня удивление. Действительно ли они предоставляют ценную информацию?? Для коммерческих проектов у нас есть книги спецификаций, и этот раздел на титульном листе определенно не придает им большого значения. Эти заметки типичны для заметок типа «прикрой свою задницу», и мне обычно не нравится такое поведение. Если мне действительно нужно сказать подрядчику, что стены должны быть построены прямо и под прямым углом, если не указано иное, хочу ли я работать с этим подрядчиком??

Это важный раздел, и его нельзя упускать из виду – убедитесь, что все листы выданы, а также предоставьте список чертежей, содержащихся в этом наборе, подрядчику, чтобы он мог убедиться, что у них действительно есть все рисунки, кажется довольно очевидным, но это АБСОЛЮТНО критично.

Графически я предпочитаю макет, который я использую для коммерческого набора, потому что он рассказывает историю жизни каждого листа — когда он был создан, выпущен, изменен — всего.

Эта информация действительно предоставлена для удобства людей, просматривающих документы, в первую очередь подрядчика и AHJ (органов, обладающих юрисдикцией), но я постоянно обращаюсь к этой информации спустя годы после завершения проекта. Какие коды легли в основу дизайна, размер проекта (в жилом проекте мы разбиваем это по уровням, кондиционированным и некондиционированным квадратным футам), типу конструкции и т. д. процесса выдачи разрешений — пережиток того, что, я уверен, было ошибкой, когда кто-то делал что-то ужасное на неправильном куске земли (например, сносил не тот дом). Кажется, что всегда есть некоторый уровень обсуждения того, сколько карт включать, а также сколько деталей включено в карту, но мое эмпирическое правило заключается в том, что для того, чтобы карта имела какую-либо ценность, кто-то должен иметь возможность использовать найти сайт проекта.

Я более чем счастлив избавиться от этого раздела — по крайней мере, части сокращений. Я был бы готов поспорить на 20 долларов, что никто никогда не обращался к этому разделу, чтобы узнать, что означает аббревиатура… но часть символов очень важна. Большинству людей, которые зарабатывают на жизнь чтением рисунков, как правило, не нужно объяснять эти символы, но почти каждому клиенту, который у меня был, требовался 5-минутный урок о том, как читать рисунки и понимать, как работают символы. чтобы помочь им найти информацию.

Так как мы приближаемся к завершению этого выпуска «Архитектурная графика 101: Титульный лист», я подумал, что было бы интересно показать, как мой нынешний офис готовит титульные листы. Изображение выше было одним из моих жилых проектов, и вы можете видеть, что вся информация была удалена с обложки, и у нас осталось только причудливое изображение, общая дата набора и индекс чертежей. Все остальное было перенесено на страницу, которая следует сразу за обложкой (как видно на следующем изображении).

… и вот. Это все тот же контент, просто он перемещен на страницу номер 2 (или, в данном случае, на лист A001, потому что титульная страница не пронумерована). Поскольку у нас есть дополнительное место, иногда я буду приклеивать сюда легенды и графики только потому, что мне очень не нравится полупустой лист рисунков.

Люблю ли я это? Не совсем, но я тоже не потеряю из-за этого сон. Когда я спросил одного из сидящих рядом со мной людей постарше, какую версию они предпочитают — и, может быть, я добавил туда комментарий, что наша версия обложки на самом деле больше похожа на «защитный лист», он посмотрел на меня как на сумасшедшего. (… когда я думаю, что мы можем признать, что он здесь сумасшедший ). Чтобы помочь доказать свою точку зрения, а также потому, что я мелочен в этом отношении, я отправил электронное письмо своему приятелю Майклу Хсу, у которого есть собственная довольно успешная архитектурная фирма, и спросил, не будет ли он готов прислать мне титульную страницу для включения в сегодняшнюю серию, которая он, очевидно, сделал (см.
