Ворота из профнастила своими руками (70 фото): как сделать, красивые идеи

Идеи ремонта 15.05.2020 Юлия Баскина

Фото: 2gis.ru

К хорошему и надежному забору вокруг участка нужны такие же ворота. Из всего разнообразия материалов проще всего работать с профнастилом, ведь кроме него тебе понадобится всего лишь несколько труб, фурнитура и крепежи. Тем более, ты точно справишься своими руками. Рассказываем подробнее!

Преимущества и недостатки ворот из профнастила

Легкий профнастил не требует мощной опоры и с ним проще работать. Из него можно делать любые формы, очертания и конфигурации с помощью обычных ножниц по металлу. По цене такие ворота обойдутся дешевле большинства аналогов, но при этом они могут быть любых цветов и фактур.

Профнастил не нуждается в сложном уходе, регулярной обработке или окрашивании. Средний срок службы – около 25 лет, а поврежденный фрагмент легко заменить на новый. За счет разнообразия профнастил легко сочетается с другими строительными и отделочными материалами.

Но металл довольно тонкий, так что воротами нужно будет аккуратно пользоваться и избегать механических повреждений. Явно страдает шумопоглощение, особенно – в дождливые и ветренные дни. Резать профнастил нужно очень осторожно, чтобы не повредить защитный слой по срезу.

Как выбрать профнастил

По предназначению классифицируют несущий, стеновой и несуще-стеновой профнастил, от чего напрямую зависят нагрузки, которые он выдерживает. Высота волны несущего листа может доходить до 13 см, и такие ворота будут самыми прочными и долговечными. Но и обойдутся они дороже, чем стеновой профнастил с высотой волны до 2 см.

Если ты предпочитаешь стеновые или несуще-стеновые листы, выбирай марки толщиной от 1,7 см. Кроме них подойдет металлополимерный профнастил категорий МП-А или МП-В. Есть еще марка МП-R, но она используется для обустройства кровли.

Обрати внимание на тип покрытия: противокоррозионный алюцинк или разноцветный акрил. При электролитическом цинковании защитный слой получается слишком тонким и его легко повредить. Из полимерных покрытий это тонкий, но практичный полиэстер, стойкий к температурам и повреждениям пластизол, долговечный текстурный пурал или самый надежный, но самый дорогой поливинилденфторид.

Размеры ворот из профнастила

Стандартная ширина проема – 4-4,5 м при высоте в 2,2-2,5 м. Для удобства нарезки округляй значения с учетом ширины листов профнастила. Чтобы просчитать ширину точнее, добавь к общей ширине автомобиля метр для маневра. Если нужно варьировать параметры – заказывай профнастил индивидуально по своим замерам.

Оставь зазор снизу шириной 15-30 см, иначе первой же снежной зимой пользоваться воротами будет невозможно. После расчетов обязательно сделай чертеж со всеми отметками для калитки, петель, замка и других узлов. Это нужно, чтобы точно просчитать все расстояния, и чтобы каркас при сварке идеально сошелся.

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Ворота из профнастила своими руками – фото и идеи

Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.

Ворота с калиткой

Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

Подъемно-поворотные ворота

Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика. Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления.

Откатные ворота из профнастила

Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.

Откатные ворота с верхним подвесом

Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.

Раздвижные ворота из профнастила

В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота из профлиста – плюсы и минусы
Особенности конструкции ворот распашного типа
Расходные материалы и инструменты
Монтаж опор для ворот
Рама для ворот из профлиста своими руками
Как обшить раму профнастилом?
Усовершенствование распашных ворот

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается

металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

сравнительно невысокая стоимость профлиста;
простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
длительный эксплуатационный ресурс и простота в уходе;

многофункциональность материала;
привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

профлисты для створок и трубы для опор;
уголки или трубы для создания рёбер жёсткости;
профилированная труба или металлический квадрат для каркаса;
грунтовка и лакокрасочные материалы;
затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

капроновый строительный шнур;
сварочный аппарат;
молот;
электродрель и шуруповёрт;

электроболгарка;
ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

Металлические опоры обрабатываются грунтовкой и вскрываются краской.
В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
На дне ямы обустраивается подушка из щебёнки и песка.

Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
Рама складывается на ровной поверхности и прихватывается сваркой.
Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
После внесения корректировок каркас обваривается окончательно.
В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.

В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
К каркасу привариваются две поперечины.
Согласно составленному чертежу на свои места привариваются навесы и засовы.
Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Ворота из профнастила своими руками: фото и видео

Ворота и калитка из профнастила относятся к бюджетной категории: на их изготовление не требуется много времени и материалов. Однако если выбрать модель обычных распашных ворот без художественных дополнений. Также есть варианты с элементами ковки, здесь сложность работы больше, затраты намного выше. Сделать простые распашные ворота из профнастила своими руками сможет даже сварщик-любитель: швов мало, они простые.

Содержание статьи

1 Створчатые конструкции
2 Материалы
3 Фотоотчет по изготовлению и установке ворот
4 Как сделать ворота из профнастила: видео уроки

Створчатые конструкции

Даже такую простую конструкцию, как полотно ворот или калитку, можно сделать по-разному, и вариантов много. В первую очередь отличается расположение перемычек:

наискосок;
по горизонтали;
крест-накрест.

Каждый метод был протестирован и обеспечивает достаточную степень жесткости. Здесь вы выбираете то, что вам кажется более правильным или достоверным.

Конструкция ворот из металлопрофиля с укосинами

Различие в конструкции самих ворот – с несъемной рамой (верхней перекладиной) или без нее.

С рамой ворота более устойчивы, но тогда есть ограничения по высоте: высокие машины – грузовики или спецтехника – не смогут въехать во двор. При правильном усилении стоек (столбов) и нормально сделанных дверях (с усилением по углам) ворота без рамы тоже будут надежными.

Конструкция ворот в верхней перекладине и перекладинах

При установке двери с коробкой расход металла больше – на длину перемычки, но при этом можно дополнительно не усиливать стойки: нагрузка на них меньше.

Крестообразные крестовины на хомуты из металлических профилей

Для удобства крепления профлиста по внешнему (иногда внутреннему, как на картинке выше) приваривается тонкостенный металлический профиль шириной 1 см ) периметр закрылков. Это необходимо учитывать при определении размеров заготовок для створок.

Чтобы конструкция была максимально жесткой, чтобы она не «гуляла» и не шумела на ветру, по углам делается усиление. И снова есть два пути. Первый – приварить уголки, вырезанные из листового металла.

Усиление створки металлическими пластинами

Второй поставить короткие угловые раскосы из той же трубы, которой сварили каркас створок.

Второй способ усиления створок ворот

Есть отличие при сборке: от стыков трубы соединяются под углом 45° или просто встык. Профессиональнее — под 45°, проще — впритык. Некоторые способы сборки вообще не предусматривают возможности стыковки под углом (если обе створки собираются в одно целое, а распиливаются на две части только те, что висят на стойках).

Различные способы соединения труб

Еще одна тонкость, зависящая от количества снега зимой. Как видно на фото, нижняя планка створок поднята на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если снег навалится, а ворота из самой земли, не откроешь. Чтобы летом, после таяния снега, в эту щель не забралась какая-либо живность, планку накручивают на саморезы, поздней осенью ее снова снимают.

Автоматику можно установить на распашные ворота. Тогда вы сможете управлять ими с пульта и не нужно будет выходить под снег и дождь.

Материалы

Для столбов обычно берут профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, устанавливают строго вертикально и заливают бетонным раствором. Работы по установке ворот начинают после того, как бетон наберет около 50% прочности. Если температура на улице не ниже +20°С, потребуется 5-6 дней, если холоднее – до двух недель.

Для створок используется профильная труба разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Вы выбираете исходя из своих условий. На перемычки берется либо такая же труба, либо чуть меньшего сечения, до 20*20 мм. Все эти трубы можно взять с толщиной стенки 2 мм, или 3 мм. Более толстые стоят дороже (килограммами продают) – они тяжелее, но металл 3 мм легче сваривается, что немаловажно для новичков в сварке.

Подготовленный металл

О сварке тонкого металла читайте здесь.

Материал для ворот такой же, как и для забора из профлиста, крепится на те же саморезы. Перед началом работы металл необходимо подготовить: удалить всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антикоррозией» и покрасить. После высыхания можно приступать к работе.

Фотоотчет по изготовлению и установке калитки

Это один из вариантов как можно сделать калитку из профнастила своими руками. Техника не лучшая, но и не самая плохая: все работает без проблем уже шесть лет.

К установленным стойкам 80-80 мм привариваются петли, ответные части привариваются на необходимом расстоянии на вертикальных частях стоек из трубы 40*40 мм – справа и слева. Навешиваем стойки на петли на столб, между ними и столбами укладываем прослойку необходимой толщины и фиксируем струбциной.

Вешаем стойки на петли, приваренные к стойкам

Отмеряем необходимую высоту и отрезаем лишнее, сверху к стойкам, не к стойкам, привариваем поперечину из той же трубы 40*40 мм . На данном этапе качество сварки не имеет значения. Детали пока прихватываем, не заботясь о тщательности шва – потом доведем до нормы. Главное, чтобы все было ровно и держалось вместе. Поэтому прихватываем его точками в нескольких местах.

К стойкам ворот приваривается ригель

Таким же образом прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. Отложите по 3 мм от середины в обе стороны. Делаем четкие отметки. Отмеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, свариваем по меткам (между двумя вертикальными трубами должен остаться зазор 6 мм).

Посередине с зазором 6 мм привариваем две вертикальные трубы

Измеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше мерить по отдельности. Отрежьте трубы до нужной длины и возьмитесь за них на нужной высоте. Если вам нужно больше перекладин, установите их тоже.

Сварные поперечины повышенной жесткости

По отмеченному центру болгаркой сверху и снизу делаем сквозные пропилы, разделяющие ворота на две половины. Вот так очень просто мы получили ворота, которые без проблем открываются и закрываются.

Разделенные половинки ворот

Каркас ворот готов. Снимаем его, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Здесь уже важно качество сварки, следим за наполненностью ванны, стараемся не прожечь дырки. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность, провариваем все швы

Приступаем к сборке опоры для крепления профлиста. Для уменьшения парусности его разрезали на две части, чтобы лист был не цельным, а разрезным. Для этого используем профилированную трубу 20*20 мм. Нарезаем его на кусочки нужной длины, чтобы можно было закрепить по внутреннему периметру.

Отрезаем трубу 20*20 мм и крепим по внутреннему периметру

Выставляем их в одной плоскости с наружной частью – лист будет прикручиваться изнутри. Фиксируем его на саморезы, предварительно просверлив отверстия необходимого диаметра.

Как крепить планки под профлист

Так выглядит готовая рама ворот

Готовую раму красим – внутри светло-серой краской, снаружи – красно-коричневой, под цвет профнастила . Оставляем сохнуть.

Окрашенная рама

Приступаем к установке профлиста на ворота. Его вырезают по размеру чуть меньше основной рамы – по периметру должен быть отступ 2-3 мм. Их укладывают на подготовленные опоры и закрепляют изнутри по периметру саморезами.

Установка профлиста на ворота

Можно специальные взять, со шляпками и прокладками, но ставят на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Почти готово

Осталось установить запор. Можно, конечно, врезать замок и ручку, но качество недорогих очень низкое, а дорогие брать непозволительная роскошь на данный момент. Поэтому из остатков труб и фитингов приваривают болты. Они работают точно при любых условиях.

Болты самодельные

Один (верхний) устанавливается на саморезы с ответной частью на створку, два нижних крепятся к стойкам. В почве в нужных местах были просверлены небольшие лунки, в которые забетонированы отрезки круглых труб, диаметр которых был больше диаметра стержня. Ворота изготавливаются по той же методике, только в них врезается замок.

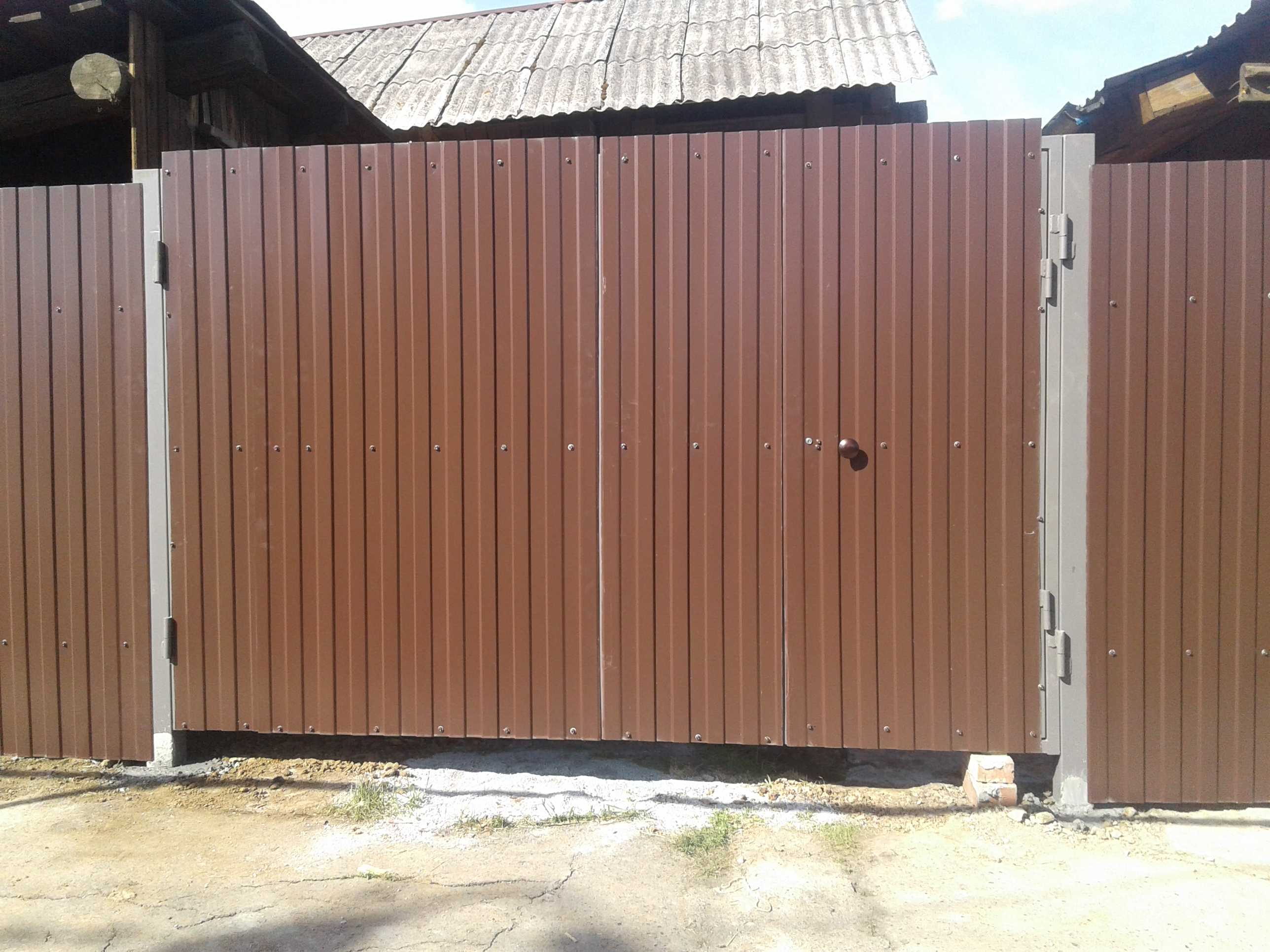

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если при установке стоек были какие-то перекосы, их учитывают. В пошаговом изложении весь процесс не выглядит сложным, так и есть. Если варить все детали по отдельности, геометрия должна быть идеальной, а также надо следить, чтобы трубу не повело при сварке. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видеоуроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео уроки

Та же технология в фоторяде.

как сделать забор с калиткой из металлопрофиля и профлиста своими руками

Профилированные и профилированные трубы из легкого металла – дешевые материалы , которые позволяют создать на дачном участке красивые и долговечные заборы. А необычные идеи оформления ворот и ворот из профлиста сделают экстерьер более оригинальным. Их установка, в зависимости от сложности проекта, может занять несколько дней; в простейшем случае это можно сделать за день.

Особенности

Профнастил представляет собой тонкий металлический лист толщиной от 0,4 до 0,8 мм, профиль имеет ребристую структуру. Металл может быть оцинкован, покрыт порошковым или полимерным слоем различных цветов.

Профлист бывает следующих видов:

кровельный;
стена;
универсальный.

Для облицовки забора и ворот на даче лучше всего использовать два последних вида.

Каждый сорт профнастила имеет буквенную и цифровую маркировку. Листы с обозначением С подходят для заборов. Цифровое значение после буквы указывает на высоту кромки в мм. Например, С18 – стеновой профлист с высотой ребра 18 мм. Чем больше это значение, тем тверже лист, следовательно, конструкция будет более устойчивой. Для прочного забора и ворот стоит брать марки С10-С20 толщиной не менее 0,5 мм.

Каркас ворот и калитки изготовлен из оцинкованных металлических труб. Лучше всего брать их с прямоугольным профилем. Наиболее удачное решение – металлические полосы 60 на 40 мм толщиной 1,5-2 мм. Схемы створок могут быть разными, но в любом случае, кроме самой рамы, необходимо дополнительно устанавливать поперечные или наклонные ребра жесткости. Для них берутся профили 40 на 20 мм толщиной 1,5-2 мм.

Многие выбирают для дачи именно конструкцию ворот из профлиста.

Данное решение имеет ряд преимуществ:

простота изготовления и монтажа;
низкая стоимость материала;
за счет малого веса гофры на воротах, меньшей нагрузки, их легче открывать;
есть возможность сделать автоматическое открывание с помощью электропривода;
не подвержен деформации, действию вредных природных факторов.

Важнейшее преимущество распашных ворот из профлиста с калиткой в том, что благодаря простоте обработки материала возможно изготовление оригинальных конструкций любых размеров.

Конструкции

Для изготовления простейшей конструкции двери из профиста потребуются 2 распашные двери на прочном основании. В качестве опоры, на которой они крепятся с помощью петель, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю при заливке бетонного фундамента. Дверная коробка может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас будет теснее, но тогда будет ограничение по высоте и высокие машины не смогут въехать во двор.

Створки ворот, помимо самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, по диагонали или крест-накрест, какую схему сделать зависит от предпочтений владельца. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев каркаса.

Основание, на которое устанавливается дверная коробка из профнастила, может быть выполнено в виде массивных столбов из облицовочного кирпича, бетона или бутового камня. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. Профнастил сочетается практически с любыми строительными материалами.

Металлический замок для таких двустворчатых дверей устанавливается изнутри в нижней части дверей. Предназначен для фиксации ворот в закрытом положении.

После монтажа всей конструкции необходимо сделать на земле выемки для ее стержней.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Самая простая форма – это металлический болт, который можно найти в любом строительном магазине или сделать самому из подручных материалов. Еще один способ надежного закрывания – скользящий замок из петель и оцинкованный клапан с ручкой. Если не хотите мудрить, то есть возможность просто приварить две петли к створкам с внутренней стороны и повесить на них подходящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но рама будет иметь более сложный вид. Для каркаса ворот в одной из створок нужно сделать дополнительные вертикальные перемычки, следует заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные двери для автомобилей изготавливаются редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальные идеи откатных ворот из оцинкованного профиля, которые при открытии и закрытии перемещаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для движения им необходимо установить направляющие и приварить ролики, а для мягкого хода использовать пружины или амортизаторы. Зато открыть их будет легко, они экономят свободное место.

Откатные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно смонтировать электропривод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Преимущество откатных ворот еще и в том, что для них достаточно одной створки. Вам достаточно сварить каркас из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Из профлиста можно создать красивую конструкцию профлиста, навесив над ним небольшую крышу или арку из того же материала. Помимо красоты, это будет еще и полезно – для защиты замка, запора и других металлических деталей от дождя.

Производство

Сделать въездные ворота на дачу по необычному проекту можно своими руками. Существуют различные чертежи и схемы с размерами для любого приусадебного участка, нужно лишь запастись материалами и выполнить несложные работы.

Для изготовления потребуются следующие инструменты:

сварочный аппарат;
болгарский;
;
или крестовая отвертка;
рулетка, карандаш, уровень;
кисть для грунтовки и покраски.

В качестве материалов необходимо запастись необходимым количеством металлических профилей, профлистов, саморезов и болтов. Если на участке уже установлен забор из этого материала, то профнастил для ворот выбирается такого же цвета. Необходимо подобрать подходящие петли, способные выдержать вес будущих ворот, замок и засовы. Если конструкция со встроенной калиткой, то засов с петлями подбирается и под нее.

В первую очередь из металлопрофиля болгаркой вырезаются куски, затем на ровной поверхности собирается каркас для створок. Сначала уголки слегка прихватываются сваркой, затем перепроверяются по высоте, длине и диагонали. Внутрь каркаса для жесткости ввариваются перемычки, затем, при необходимости, петли, фиксаторы, замки. После того, как каркас готов, его покрывают антикоррозийным раствором, грунтуют и красят. После сборки основной части крепятся остальные конструкции: крыша, арочные проемы, декоративные элементы.

Если для крепления дверных опор используются стальные трубы, они должны быть закопаны на глубину, достаточную для того, чтобы выдержать вес всей конструкции.

Хоть профлист и не такой тяжелый материал, но для высоты створок в 2 м необходимо заглубить опоры в землю не менее чем на 0,7 м. Под каждую вырывается котлован 200 на 200 мм; после помещения в него труб его заливают бетоном. Раствор следует усилить арматурой.

Для опор ворот из кирпича, бетона или природного камня также стоит использовать прочный фундамент глубиной не менее 1,5 м. Особое внимание следует уделить соблюдению вертикального уровня всех столбов. В общем, при установке ворот необходимо достоверно перепроверить все размеры и положение, от этого в первую очередь зависит, насколько легко они будут открываться.

Установка

Самый разумный вариант – одновременно построить забор для частного дома и ворота с калиткой. Во-первых, можно рассчитать и купить нужное количество одного и того же профильного листа как по маркировке, так и по цвету. Во-вторых, можно сразу представить и реализовать единый проект, где забор и ворота гармонично сочетаются. Поэтому не стоит откладывать строительство этих двух важных элементов загородного участка.

Обычно обшивку производят с внешней стороны дачного участка. , но некоторые для красоты устанавливают и со стороны дома. Листы могут иметь высоту от 2 до 2,5 м, бывают разные по длине, есть возможность подобрать такой, чтобы он захватывал створку ворот во всю ширину. Профлист крепится к каркасу на саморезы или заклепки по металлу, есть даже специальные крепления с шляпками под цвет покрытия: коричневый, зеленый, синий. Лучше всего использовать саморезы, т. к. они препятствуют проникновению влаги, поэтому со временем на листах в местах крепления не останется ржавых пятен.

Отделка несущей рамы ворот профилированными листами достаточно проста. Сначала они крепятся по контуру, затем прикручиваются к внутренним перемычкам. Два листа соединяются между собой по коньку – верхней части волны.

Если для опор ворот выбраны столбы из массивного деревянного бруса, то монтаж петель или железной рамы производить с помощью болтов или анкеров по дереву длиной 125 – 220 мм.

Петли привариваются сначала к опорным стойкам из профнастила, затем к их каркасу на расстоянии 20-30 см от края. На каждую заслонку достаточно пары штук, но для усиления часто вешают по 3 штуки. Затем смазывают петли и навешивают двери на опоры. Если все нормы тщательно соблюдены, то ворота готовы к эксплуатации.

После установки ворот можно максимально обустроить и облагородить прилегающую территорию: установить освещение, сигнализацию, при необходимости снабдить подвижную часть автоматикой.

Полезные советы

Для надежности и долговечности стоит выбрать профильный лист с порошковым покрытием. Они дороже, но более устойчивы к внешним воздействиям на улице. Металлопрофиль с полимерным покрытием хорош тем, что имеет множество различных цветов. Если вокруг дачного участка уже есть забор, то есть возможность выбрать наиболее подходящий цвет ворот.

Опытные мастера рекомендуют для стоек брать профильные сварные трубы 80 на 80 мм их толщина должна быть не менее 3 мм. Для дверных полотен и перемычек берут изделия 60 на 40, 40 на 20 и 20 на 20 мм. Толщина стенки может быть 2 мм, но новичкам лучше использовать трубы 3 мм, так как их легче варить.

Перед сборкой ворот и установкой производим необходимую подготовку материала: поверхность очищается от ржавчины шлифовальной машиной со специальной насадкой или металлической щеткой, затем грунтуется антикоррозийной грунтовкой и окрашивается. Красить лучше в 2 слоя, после высыхания первого нанести второй и снова дать высохнуть перед дальнейшей работой.

Помимо внутренних поперечных или наклонных перемычек, створку можно усилить специальными уголками.

Для этого к каждому углу каркаса привариваются небольшие металлические полоски шириной 3-4 см. Таким образом, конструкция становится более жесткой, не «гуляет» и не шумит при сильном ветре.

Ворота распашные с профлистом необходимо делать таким образом, чтобы в них было достаточно места для полного открывания. Так как они обычно открываются наружу, необходимо учитывать, что перед ними находится ровная площадка, отделенная от проезжей части. Если места очень мало, обычно приходится делать откатные или подъемные ворота, створки которых открываются внутрь, что не очень удобно.

Для подготовки отверстий под металлические опоры лучше взять садовый бур , т.к. использование лопаты увеличивает расход раствора на фундамент Диаметр ямы должен быть в 2 раза больше сечения столба, а глубина – не менее одной трети его высоты.

Сначала в углубление под опоры засыпается смесь песка и щебня толщиной 150-300 мм. Эта подушка предназначена для оттока воды и большей устойчивости почвы при заморозках. Затем в котлован заливается бетон, который можно армировать арматурными стержнями на расстоянии 30-40 см. Заглублять бетон следует постепенно, постоянно придерживая опору с проверкой уровнем. В теплую сухую погоду при температуре не ниже 10 градусов раствор схватывается через 5 – 6 дней.

Для экономии места и упрощения работы в такие ворота часто устанавливают встроенную калитку. Она может располагаться ближе к одной из несущих стоек или к центру, все зависит от предпочтений хозяев и удобства эксплуатации. Чтобы ворота гармонично вписывались в окружающие их ворота, необходимо правильно подобрать фрагменты профиля и аккуратно их стыковать.

Самый простой способ сделать встроенные ворота такой же высоты, как ворота. Если она находится ниже их створки, то возникает необходимость встроить внутрь еще одну раму.

Красивые варианты

Стоит рассмотреть несколько красивых вариантов ворот из профлиста на дачных участках. Их довольно просто сделать самому, имея немного фантазии и опыта в строительных работах. Необходимо только запастись инструментами и материалами.

Прямоугольные листы металлопрофиля также могут быть дополнены фигурными элементами художественной ковки с незамысловатыми узорами. Так ворота на даче приобретут причудливую форму. При этом монтаж всей конструкции не представляет особой сложности.
Установка автомобильных ворот с калиткой в один уровень не представляет особой сложности. Простые элементы конструкции можно смонтировать за 2 дня, а пользоваться с комфортом долгие годы.

Встроенная калитка может быть ниже самих ворот. Но очень удобна в использовании.
