Ворота из уголка и профнастила своими руками

В статье рассмотрим как сделать ворота из уголка своими руками. Первый этап изготовления гаражных ворот – это производство несущей рамы, в состав которой входят две основные части – наружная и внутренняя.

Для изготовления Вам понадобиться:

• материал с которого будете варить — уголок с полкой 50х50мм, стальная полоса5х25мм, листы металла иил профнастил;
• сварочный аппарат;
• болгарка;
• рулетка, карандаш;
• строительный уровень.

Изготовление металлического каркаса ворот

Сперва, рассчитайте размер ворот с учетом толщины столбов и зазором в 5мм между створками, после этого, следует произвести обмер и нарезку уголков. Затем, нужно разложить их на ровной поверхности, выставить при помощи уровня и выровнять углы под 90 градусов.

После того как вы выставите диагонали, нужно провести стыковку всех прямых углов, после чего сварить каркас. Критерием правильности сбора конструкции является равенство диагоналей.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Ворота из уголка своими руками видео:

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

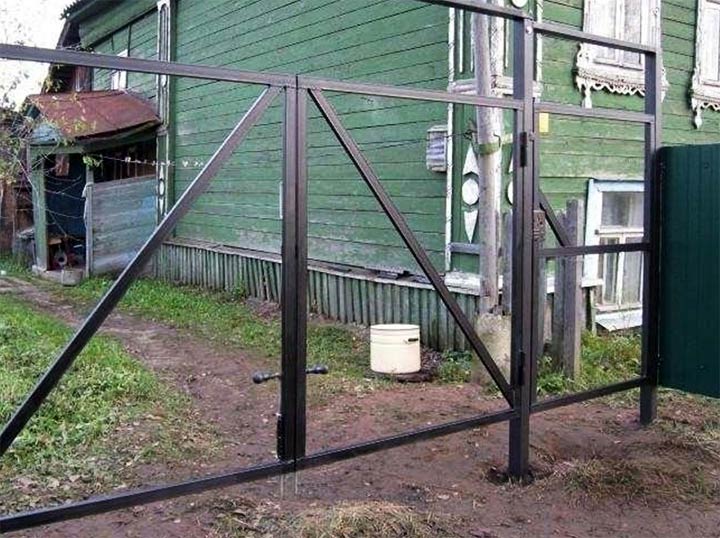

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм. Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

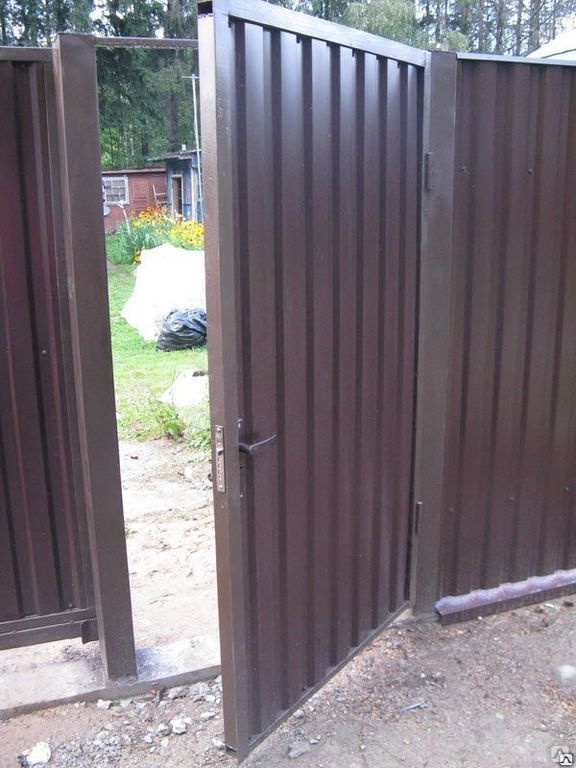

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Как сделать ворота из профнастила: видео-уроки

Та же технология, в последовательности фото.

Без специально оборудованного въезда для автомобиля сейчас не обойдется ни один приусадебный участок. Ворота могут быть сделаны из различных материалов от дерева до металла, но самым бюджетным, надежным и доступным считается изделие из профнастила.

Сделать ворота из профнастила своими руками несложно, если следовать определенному алгоритму и иметь минимальный набор инструментов и материалов.

Шаг 1 – Определяемся с видом и формой

Самостоятельное изготовление всегда имеет неоспоримое преимущество – возможность сделать максимально подходящее под имеющиеся условия изделие. Перед тем, как рисовать, вычислять и искать материалы следует подобрать место для будущих ворот, изучить грунт, продумать дизайн и форму.

Конструкция ворот из профнастила может быть нескольких видов:

• Откатные (со специальным механизмом) и распашные;
• С перемычками, расположенными по диагонали, горизонтально, вертикально и крест-накрест;
• Со встроенной и отдельно расположенной калиткой;
• С одной или двумя створками;
• Со стационарной рамой (наличие верхней перекладины) и без нее.

Шаг 2 – Высчитываем размеры

Величина будущих ворот рассчитываются исходя из параметров имеющегося участка, забора и автомобиля. Ширина – сумма ширины машины от зеркала до зеркала и метра, а также расстояния для размещения опор (два со встроенной, три с отдельно стоящей калиткой) и крепления фурнитуры. Оптимальными считаются расчеты: 4,5 метра для ворот и 1,2 метра для калитки.

Высота определяется листом профнастила, который обычно в длину достигает 2,2-2,5 метра. Если планируется оформление ворот козырьком, орнаментом, то учитывается и их размер.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

• Общую ширину проема для ворот;
• Ширину каждой створки;
• Количество, размеры опор, а также глубину их закапывания в грунт;
• Расположение калитки, если она планируется в или рядом;
• Место петель, шпингалета, ручек или засова;
• Наличие усиления каркаса уголками, внутренней рамой или перемычками;
• Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Шаг 4 – Готовим материалы и инструменты

Исходя из чертежа, необходимо сделать расчеты материалов. Стандартный набор включает в себя обшивочный профнастил, крепежи, металлические опорные трубы, усиливающие каркас уголки, перекладины или перемычки, петли, замки, декоративные элементы и лакокрасочные материалы.

В процессе работы не обойтись и без инструментов: сварочного аппарата, болгарки, метра, строительного уровня, отвеса, шуруповерта, дрели, ножниц по металлу, кистей.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

• Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
• Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
• Фиксируем петли или навесы.
• Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Чаще встречается обрамление конструкции сверху и снизу, однако лучше выглядит комплексное украшение не только по краям, но и поверх профнастила с лицевой стороны.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Ворота из уголка своими руками

Главная » Разное » Ворота из уголка своими руками

Ворота из уголка – качественно и быстро своими руками

Существует много материалов, из которых можно сделать ворота. Достаточно долго их делали в основном дома своими руками из стального уголка. Объясняется это довольно просто. Во времена дефицита очень сложно было «достать» какой-нибудь другой материал. А о том, что можно просто купить ворота, не могло быть и речи.

А вот металлические листы можно было получить вполне реально. Также возможным было приобретение стального уголка. В наше время фирмы в основном отказываются выполнять конструкции такого плана, ведь работа это достаточно трудоемкая и длительная. Однако сделать такие ворота дома вполне реально.

Виды металлических уголков

Уголки выпускаются предприятиями, которые занимаются металлопрокатом. Они имеют технические характеристики, которые позволяют широко применять их во многих видах строительной деятельности.

Изделие получило такое название благодаря Г-образной форме, а производство уголка происходит методом горячего проката. Наряду с небольшим весом, уголки имеют высокие показатели жесткости, а их форма способствует возможности выдерживать большие нагрузки.

Все металлические уголки делят на 2 вида:

• Равнополочные. Они имеют одинаковые размеры сторон. К примеру, в уголка 40х40 обе стороны по 40 мм. Диапазон размеров таких уголков достаточно широкий: от 20 до 200 мм. При этом максимальная толщина – 16 мм, а длина зависит от цели применения.
• Неравнополочные. Это уголки с разными размерами сторон. Например, размеры уголка 130х75: одна сторона равна 130 мм, другая – 75 мм.

Изготовление ворот из уголка своими руками

Сделать ворота своими руками – это значит сэкономить денежные средства, которые ушли бы на их приобретение и установку. Поэтому такая перспектива привлекает многих, кто хотел бы установить металлические ворота у себя дома. Выполнение этой работы требует немалых усилий, зато результат порадует красивым видом новых ворот.

Изготовление каркаса

Изготовление конструкции ворот своими руками обычно начинают с выстраивания каркаса. В принципе это несложное дело, но требует знания особенностей работы:

• Для того чтобы определиться с размерами ворот, проводятся замеры.
• Выбор материала. Для каркаса можно использовать металлические уголки. Толщина материала выбирается в соответствии с габаритами будущих створок ворот.
• Подготовка основы. Для этого, исходя из выбранных размеров, нужно разрезать металл на составные части. Резка уголка производится болгаркой.
• С помощью сварки производится скрепление составных частей. Причем, вначале делаются прихватки (точечные соединения), и только когда точность окончательно выверена, делают окончательную приварку. Сварные стыки иногда мешают плотному прилеганию полотна ворот, поэтому есть смысл обработать их шлифовальным кругом или болгаркой. Когда делают каркас, для уголков можно использовать болтовые соединения.
• Профлист крепится к раме, не установленной на опоры.
  В этом случае каркас не будет деформироваться.

Итак, построить каркас для ворот вполне реально своими руками. Однако лучше пригласить пару помощников.

Cварка створок

Когда каркас на ворота готов, на них устанавливаются металлические листы. Для этого вначале определяются с их точными размерами, а затем обрезают по размеру створок. Очень важно сделать это с первого раза, ведь обрезать металл несколько раз нежелательно. Сварку нужно начинать с нижней части, а затем, еще раз проверив положение полотна, прикрепить его на каркас.

Навеска полотна и установка ворот

Главным элементом в навесной системе являются петли. От их качества и прочности зависит то, насколько хозяева дома обезопасят свой двор или гараж от взлома. Поэтому нужно обратить особое внимание на этот элемент конструкции.

Петли на ворота привариваются в два этапа:

1. Нижнюю часть навеса приваривают к раме (нужно следить, чтобы не было зазоров). Навесы должны находиться в одной плоскости.
2. Навес приваривают к створке с зазором. Для этого с внутренней стороны можно приложить кусок арматуры, служащий усилительным элементом. Снаружи створка соединяется с навесом с помощью пластины из металла.

Рама устанавливается отдельно, после того как с нее снимают створки. Крепление производится с помощью сварочного аппарата к вмонтированным заранее закладным частям.

Замки или засовы устанавливаются после полного окончания работ по установке ворот.

Ворота из уголка своими руками

В статье рассмотрим как сделать ворота из уголка своими руками. Первый этап изготовления гаражных ворот – это производство несущей рамы, в состав которой входят две основные части – наружная и внутренняя.

Для изготовления Вам понадобиться:

• материал с которого будете варить — уголок с полкой 50х50мм, стальная полоса5х25мм, листы металла иил профнастил;
• сварочный аппарат;
• болгарка;
• рулетка, карандаш;
• строительный уровень.

Изготовление металлического каркаса ворот

Сперва, рассчитайте размер ворот с учетом толщины столбов и зазором в 5мм между створками, после этого, следует произвести обмер и нарезку уголков. Затем, нужно разложить их на ровной поверхности, выставить при помощи уровня и выровнять углы под 90 градусов.

После того как вы выставите диагонали, нужно провести стыковку всех прямых углов, после чего сварить каркас. Критерием правильности сбора конструкции является равенство диагоналей.

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Ворота из уголка своими руками видео:

Металлические гаражные ворота: изготовление и монтаж

При строительстве гаража, в первую очередь необходимо подумать о его защитных качествах от незваных “гостей”. Ведь не всегда участок, где он расположен, охраняется, и в этом случае вам понадобиться установить металлические гаражные ворота.

Металл по своим характеристикам всегда имел преимущества по отношению к другим материалам, поэтому металлические ворота обладают отличной прочностью.

Ворота в гараж из металла

Причем изготовление металлических ворот не требует особых навыков и их легко сделать своими руками. Наиболее простым и практичным вариантом всегда считались распашные ворота.

Их изготовление всегда отличалось быстротой сборки и экономией денежных средств. Все комплектующие очень просто приобрести, к тому же они легко поддаются обработке.

Материалы и инструменты

Чтобы сделать своими руками ворота из металла вам понадобятся следующие материалы:

• металлический профиль 40/20 мм;
• стальной уголок 50/50 мм;
• листовое железо;
• гаражные навесы.

В качестве инструмента необходимо будет использовать:

• рулетку;
• строительный карандаш;
• уровень;
• болгарку;
• сварочный аппарат.

Изготовление металлических ворот

После того как все необходимые материалы будут подготовлены, можно приступать к их изготовлению.

Сборка рамы

В первую очередь понадобится сделать раму для будущих ворот гаража.

1. Для этого необходимо сначала снять все замеры с заранее подготовленного проема: ширину и высоту. Следите, чтобы они были точными.
2. Затем их нужно перенести на подготовленные металлические уголки и с помощью болгарки нарезать заготовки.
3. После этого заготовки разлаживаются на ровной поверхности, имитируя будущую раму.
4. С помощью уровня выравнивается горизонтальность, и выставляются углы. Делая своими руками гаражные ворота, следите, чтобы не было перекосов, иначе это в дальнейшем повлияет на их работоспособность.
5. Когда все детали будут точно подогнаны, нужно приступить к сварочным работам. Все уголки свариваются между собой, а швы зачищаются болгаркой.
6. Для прочности конструкции ворот гаража, понадобится еще одна рама, которая собирается идентично первой и уже при монтаже соединяется с ней полосками металла.

Металлическая рама для ворот

Сборка створок

Чтобы своими руками сделать створки, вам понадобятся листы из металла и стальной профиль. Еще для большей функциональности, металлические ворота в гараж оснащаются калиткой.

1. Как и при изготовлении рамы, для начала нужно снять все необходимые размеры. Естественно, створки должны быть меньше самой рамы, поэтому между ними учитывается зазор около 5 мм.
2. В первую очередь собирается каркас. Для этого делаются заготовки из профилированной трубы и свариваются между собой сваркой. Здесь также учитывается точность и все проверяется уровнем.
3. Створок будет две, и между ними необходимо учесть зазор 3 мм, чтобы они при закрытии не заклинили.
4. Для усиления конструкции, внутри ее приваривается поперечный профиль. Если одна из створок будет с калиткой, то ее усиливать не требуется, каркас калитки заменит поперечный профиль.
5. После того как они будут готовы, необходимо приступить к обшивке листовым металлом. При замере, нужно учитывать, чтобы снизу и сверху полотно выступало на 3 см, ширина полотна должна соответствовать ширине створок.
6. Затем металлические листы прикладываются к створкам и прихватываются по углам и посредине, а потом уже обвариваются по всему периметру точечным методом, учитывая расстояние 5-10 см. Сразу начинать обваривать полотно не стоит, так как его может повести и это приведет к деформации ворот гаража.
7. На одну готовую половину, со стороны ее соединения со второй, приваривается металлическая полоса, так чтобы она ложилась внахлест на противоположную часть, где-то на 4 см.
8. Далее привариваются гаражные петли. Для этого нижняя часть петли приваривается к раме, а верхняя к створке.

Монтаж ворот

После того как гаражные ворота будут полностью готовы, необходимо приступить к их монтажу.

1. Для начала нужно установить рамы, одна из них устанавливается внутрь, а другая – наружу проема гаража. Между собой они свариваются кусочками листового металла.
2. Затем берутся створки и поочередно навешиваются на уже приваренные петли. Если имеется калитка, то она навешивается после установки.
3. Когда гаражные ворота будут установлены, остается поставить замки. С внутренней стороны гаража на одной створке, противоположной замку, нужно установить задвижку.

В общем, на этом монтаж гаражных ворот своими руками закончен. Теперь ваш автомобиль будет в полной безопасности, по крайней мере, от взломщиков.

Металлическая калитка своими руками: как сделать просто и красиво

• Каркас
• Обшивка

Обшивка – сетка-рабица

Забор вокруг дома является обязательным условием – его наличие не только охраняет жильцов от нежелательных встреч и гостей, но и является визитной карточкой семьи. По уровню и состоянию забора можно судить о материальном достатке семейства, а также о порядке в доме.

Основной деталью любого забора выступает калитка, через которую должен пройти любой человек, ступающий на землю хозяев. Каждая калитка хороша собой, но именно установка металлической калитки своими руками позволяет сделать забор ещё лучше.

Калитка имеет 4 основные детали:

• Каркас – основание ворот, которое выполняется из металлического профиля. В основном используются уголки, трубы и швеллера.
• Обшивка – часть, накрывающее основание. Используются различные конструкции и материалы, например, профилированный лист или сетка-рабица.
• Навесы – деталь, с помощью которой конструкция крепится к несущей части забора и становится функциональной.
• Защёлка – часть, с помощью которой можно заклинить дверь и ограничить её работоспособность.

На любой даче либо на участке с жилым домом требуется определённое место входа, поэтому предложений по продаже ворот, сегодня достаточно много. Но, многие хозяева предпочитают конструировать металлические калитки своими руками и отлично справляются с задачей.

Каркас

Обшивка – обрезная доска

Любые металлические ворота, какой бы материал не использовался в качестве обшивки, не обходятся без каркаса. В качестве материала лучше всего подходят металлические уголки и трубы, идеальный вариант – уголки.

Перед тем, как сделать калитку из металла своими руками и установить её, необходимо определиться с размерами:

• Низ конструкции должен быть немного выше своих опорных столбов, чтобы не тереться о землю.
• Верх конструкции – чуть ниже либо вровень с границей верха забора, ворота ниже выглядят не так выгодно.
• Ширина равняется ширине проёма, минус 2-5 сантиметров, в зависимости от системы крепления.

Для основы понадобится два металлических профиля в качестве вертикальных стоек, два горизонтальных профиля, и один дополнительный. Длина дополнительного металла должна равняться ширине каркаса, минус две ширины применяемого профиля.

Он будет устанавливаться горизонтально, в середине конструкции, и должен обеспечивать дополнительную жёсткость.

Сборка

Профилированный лист на заклёпках

Чтобы подробно расписать процесс сборки каркаса, приводится следующая инструкция:

• Складываются 4 детали профиля, создающие основной периметр.
• Проводится сварка деталей встык, чтобы все они лежали в одной плоскости. В процессе сварки необходимо проверять диагонали получающегося прямоугольника, чтобы обеспечить ровность конструкции.
• Болгаркой и насадкой для чистки металла проводится удаление, зачистка сварного шва. В итоге на месте шва должна получиться ровная поверхность без следов сварки.
• Проводится сварка дополнительного профиля – горизонтально посередине, обратите внимание на видео в этой статье и иллюстрации. Если выполняется конструкция  профилированным листом, либо с последующей обшивкой деревом, и в качестве материала используется уголок – дополнительный профиль должен быть пластиной (сваривается также встык). Если используются металлические трубы, дополнительный профиль лучше также взять цилиндрической формы.
• Удаляются, зачищаются сварные швы на серединной детали.

На этом основа готова, но чтобы калитка из металла своими руками была закончена, нужно ещё немного времени и усилий. На каркас нужно приделать навесы, защёлку, после чего конструкция грунтуется и красится.

Навесы и защёлка

Крепление навесов

Навесы состоят из двух либо трёх частей – одна крепится к несущим столбам забора, вторая к двери, третья по необходимости используется в качестве скрепляющей детали.

Ворота, которые в последствие обшиваются лёгким материалом, можно крепить без дополнительных деталей, обратите внимание на фото в статье.

Ворота и калитки из профнастила весят достаточно много, поэтому простого крепления навесов может не хватить. Необходимо добавить на основу ещё два дополнительного профиля в месте установки навес и использовать металлические планки, которые скрепят навесу по всей длине дополнительного профиля.

Обратите внимание! Навесы крепятся сварным швом, но для лёгких ворот можно использовать заклёпки – это более эстетично и не нужно обрабатывать последствия работы сварки.

Если материалом опорного столба забора служит кирпич и приварить навесу невозможно, необходимо вставить в кладку закладные детали, либо устроить опоясывающий железный короб и крепить к нему.

В качестве защёлки можно использовать любую подходящую конструкцию:

• Металлическая пластина, выдвигающаяся за пределы двери и держащаяся за опорный столб.
• Крючок либо цепочка – крепление на опорном столбе и каркасе.
• Замок, одна часть которого устанавливается в столбе, вторая – на двери с задней стороны.

Конструируя калитки из металла своими руками нужно учитывать, что основа и навесы – самые важные части, которые выполняются строго по технологии. При устройстве остальных деталей (обшивка, защёлка) можно использовать собственные решения.

Обшивка

Сетка-рабица – крепление с помощью проволоки

В качестве обшивки используется практически любой целесообразный материал, также вход может быть открытым – с узором из гнутой арматуры. Для создания глухой двери чаще применяют:

• Цельный металлический лист – вырезается по периметру каркаса, накладывается и крепится сварным швом. Рекомендуется продублировать крепление заклёпками. Не стоит использовать толстые листы – размера в 2-3 мм вполне хватит.

Совет! В качестве лицевой стороны калитки лучше использовать оцинкованный лист металла – цена дороже, но без оцинковки материал вскоре почернеет.

• Обрезная доска – отлично сочетается с уголковой основой. Толщина досок должна ровняться ширине полки уголка. Доски вставляются в основу и крепятся шурупами к уголкам и дополнительному профилю.
• Заборная сетка рабица – материал больше подходит для создания простых дачных ворот. Вырезается кусок сетки под площадь каркаса, натягивается. Крепление проводится саморезами с широкой шляпкой либо концами проволоки.

• Профилированный лист – самый популярный материал в качестве обшивки для калитки. Отлично гармонирует с уголковой основой – лист вырезается по размеру каркаса и вставляется в уголки. Крепление проводится заклёпками.

Проделав вышеуказанные пункты, можно изготовить красивые калитки и оригинальные ворота, а также набраться опыта, чтобы самостоятельно выполнять другие конструкции подобного типа, например гаражные секционные ворота с калиткой либо раздвижные ворота для дачи.

Из всех перечисленных вариантов, самой визуально выгодной является технология с профилированным листом, она же выполняется проще других.

---

Смотрите также

• На каком расстоянии от забора строить дом
• Расстояние между домами по пожарным нормам
• Самодельные гаражные замки с секретом
• Живая изгородь на даче своими руками
• Деревянные заборы и ограждения для дома фото
• Поставить забор на участке своими руками
• Пол в беседке
• Забор из металла
• Подъемные промышленные ворота
• Как украсить забор из профнастила с внутренней стороны
• Калитка из профлиста своими руками

Ворота из профнастила своими руками

Содержание

• Какой тип ворот выбрать
• Необходимые инструменты
• Как построить ворота из профнастила своими руками
• Как поставить ворота

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной.

Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

1. Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
2. Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
3. Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
4. Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

• карандаш, рулетка, уровень;
• сварочный аппарат;
• крестовая отвертка или шуруповерт;
• болгарка;
• кисть для покраски и грунтовки;
• дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

1. Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.
2. На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
3. Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
4. После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
5. Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

1. Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
2. Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
3. Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
4. Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).
5. Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
6. Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
7. Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

Как построить ворота для забора и ящики вокруг стальных столбов

На этой неделе я собираюсь продолжить строить (и заканчивать) забор из кедровой доски. Если вы только присоединяетесь ко мне, в ЧАСТИ 1 я удлинил существующие стальные столбы, продемонстрировал старый забор и повесил стрингеры для нового. В ЧАСТИ 2 я объяснил, как я установил верхнюю крышку, прикрепил все пикеты для шаблона «доска на доске» и завершил ее отделкой. Нееет Я собираюсь углубиться в то, как я построил коробки, чтобы обойти стальные столбы, украсить их отделкой, а также построить ворота. Давайте приступим!

Вещи, которые я использовал в этом проекте

[одна треть]

• Беруши
• Аэрозольная краска
• Тритоновые сверла
• Брэд Гвоздарь
• Торцовочная пила

[/одна_треть]

[одна_треть]

• Пила
• Строительный клей
• Броня забора
• Стек Дадо
• Клей для наружных работ по дереву

[/одна_треть]

[одна_третья_последняя]

• Угловые приспособления
• Многофункциональный штатив Triton
• Гвоздезабивной гвоздезабивной станок
• Циркулярная пила Triton
• Осциллирующий инструмент Triton

[/one_ Third_last]

Возведение колонн вокруг столбов забора

Постановление нашего местного города требует, чтобы «готовая сторона» забора была обращена к улице; это означает, что сторона столба явно обращена внутрь двора. Честно говоря, мы с мужем очень хотели, чтобы все три стороны нашего забора на заднем дворе совпадали. Итак, мы приняли решение построить забор так, чтобы все три стороны были построены со столбами, обращенными к нашему двору, что подводит нас к теме строительства искусственных столбов вокруг каждого из 38 столбов.

Строить коробки вокруг столбов совершенно необязательно. Вместо того, чтобы красивую кедровую ограду прерывать ярко-серебристыми столбами, кронштейнами и фурнитурой, мне очень понравилась идея иметь искусственную (или «искусственную») колонну на каждом столбе.

Все кронштейны ярко-серебристые и имеют ширину около 12 дюймов. Это означает, что если бы я хотел, чтобы кронштейны были полностью скрыты коробками, они должны были бы быть шириной около 12 дюймов… что нереально. Я хотел, чтобы коробки были такими большими, какими должны быть, то есть шириной около 5 дюймов. Это означает, что если вы посмотрите на переднюю часть колонки, левая и правая стороны кронштейнов будут открыты, а серебристая отделка будет торчать, как больной палец. Мое решение состояло в том, чтобы покрасить кронштейны в коричневый цвет, чтобы лучше их замаскировать.

Я придумал небольшой картонный шаблон, чтобы поместить его вокруг каждого кронштейна, чтобы стрингер из кедра не попал на них слишком сильно. Я побрызгал их ржаво-коричневато-красным красителем от Rustoleum, который предназначен для использования на открытом воздухе и был наиболее близким, что я смог найти в местном крупном магазине.

Со всем этим покрашенным я перешел к выяснению того, как прикрепить ящики к стойкам. Я буду использовать три штакетника для изготовления коробок, поэтому я решил прикрепить два боковых штакетника непосредственно к сторонам стоек с помощью саморезов.

Чтобы облегчить закручивание этих шурупов, я сначала удерживал штакетник на месте и сверлил в нем отверстие, пока мое сверло (размер: 9/64) не коснулось металлического столба позади него. Затем я отодвинул штакетник в сторону, чтобы приложить все усилия, чтобы проделать дыру в столбе. Мои стойки сделаны из стали 3/16″, так что пришлось немного уговорить.

После того, как три отверстия были просверлены, я установил штакетник на место и вкрутил три самореза. После того, как я сделал одну сторону, я повторил для другой.

Теперь на двух боковых штакетниках я использовал полноразмерный штакетник, однако для фронта мне пришлось укоротить его до 5″. У большинства людей нет этих сумасшедших 3 1/2-дюймовых стальных столбов, поэтому перед началом работы просто измерьте, какой ширины вам нужен каждый штакетник, а затем используйте настольную пилу, чтобы распилить доски до необходимого размера.

Чтобы прикрепить передний штакетник, я использовал строительный клей и 1 1/4″ 18ga гвозди. Я не использовал свой гвоздезабивной инструмент (который я использовал для прикрепления пикетов), потому что я не хотел в конечном итоге треснуть/расколоть пикеты, пытаясь их прикрепить. Эти стойки не являются структурными, они предназначены исключительно для внешнего вида, поэтому немного клея и гвоздей со штифтами вполне подойдут.

Все три штакетника были размещены заподлицо с нижней частью верхней пластины точно так же, как доски на остальной части забора.

Примечание: Стоит отметить, что наши столбы не имеют обычного размера или толщины по отношению к вашим «типичным» столбам забора (т.е. большинство столбов забора имеют диаметр 2-3/8 дюйма и толщину примерно 0,060 дюйма). ). Если вы копируете этот проект, этап с саморезами может не применяться к вашему проекту. Вместо этого вы можете вкручивать винты напрямую, без предварительного сверления.

Добавление обшивки к ящикам ограждения

Я хотел, чтобы верхняя часть стоек выглядела солидно, поэтому затем я добавил к ним верхнюю крышку и обшивку. Для верхней крышки я использую материал размером 2″x8″, а для отделки я использую сломанные штакетники, которые не влезли в забор. (Эти собирались просто выбросить, так что можно было бы использовать их для чего-нибудь!)

Сначала я обрезал 2 × 8 до 10 дюймов в длину и расположил их по центру на вершине трех пикетов, закрывающих столб. Для ящиков моего размера это оставляет 2 1/2 ″ выступа как слева, так и справа. 10 дюймов может показаться большим, но отделка, которую я планирую добавить, займет по 1 дюйму с каждой стороны.

Перед тем, как прикрепить верхнюю часть, я для эстетики вырезал 45 на двух передних углах. Я сделал это торцовочной пилой. Затем я навсегда прикрепил верхнюю часть, «вбив» 2-1/2-дюймовые наружные деревянные шурупы в верхнюю пластину забора 2×6. Примечание: Я считаю, что шурупы для пальцев ног легче засверливать, если я предварительно просверлю отверстия, однако другой вариант — использовать приспособление для карманных отверстий, если оно у вас есть.

После того, как 2×8 прикреплен, пришло время немного подрезать его.

Я создал всю отделку, отрезав отбракованные штакетники на настольной пиле. Первый слой отделки имеет высоту 3-1/2 дюйма и прилегает к нижней части верхней части колонны. Следующий слой имеет высоту 1-3/4 дюйма и также прилегает к нижней части верхней части колонны. Я выбрал эти цифры, основываясь на толщине материала моей верхней крышки, но, конечно, все работы по отделке можно настроить в соответствии с вашими предпочтениями. Вся отделка крепится с помощью строительного клея и гвоздей 1-1/4″ 18 калибра.

Как и все первые проекты, первая колонка заняла больше всего времени, так как я тратил много времени на выбор дизайна, критику дизайна, а затем выяснял, как лучше всего воспроизвести его еще 37 раз. : ) Однако, как только я был всем доволен, я набросал размеры отделки и вершины колонны, собрал кучу материала, затем встал у торцовочной пилы и напилил 37 жердей. Как только все было срезано, я распределил материал вокруг забора на каждом столбе и просто перемещал себя и свои инструменты от столба к столбу, выбивая каждый из них по мере продвижения.

Совет : На этом шаге не забудьте использовать упор на торцовочной пиле. Это позволяет быстро воспроизводить порезы. Тем не менее, помните, что при использовании упора на ус, когда вы делаете разрез, вам нужно держать кусок дерева, который находится между упором и лезвием. Это та часть, которая может попасть в затруднительное положение и получить ответный удар.

Чтобы сэкономить время (и энергию), я нанял Коди для предварительного сверления саморезов и крепления первых двух пикетов с левой и правой сторон стоек. Это позволило мне просто перейти от одного столба к другому, прикрепить передний пикет, прикрепить верхнюю часть колонны и, наконец, закрепить накладку на месте. По общему признанию, у нас была очень эффективная система, и хотя на улице было около 102 градусов, время, казалось, пролетело очень быстро.

Добавление брони забора

Последний штрих в отношении столбов касается защиты их нижней части. Компания под названием «Fence Armor» недавно связалась со мной и снабдила меня достаточным количеством своего продукта, чтобы защитить днище всех 38 моих колонн. Их продукт представляет собой низкопрофильный кронштейн, который надевается на нижнюю часть каждой стойки с намерением защитить его от повреждения триммерами для сорняков.

По сути, их продукт представляет собой защитную стальную пластину весом 22 г, изогнутую в форме С-образного профиля и имеющую несколько отверстий для винтов, пробитых в них, для крепления к нижней части столбов забора. Я получил все свои в цвете «Красное дерево», который очень близко соответствует красноватому цвету моего кедрового забора. Я бы порекомендовал этот продукт всем, кто заинтересован в защите своих инвестиций от повреждений, вызванных оборудованием для газонов.

Хорошо, вот и все, как добавить ящики! Как видите, у них получилось замечательно! Коди и я очень счастливы, и оба согласны с тем, что столбовая сторона забора на самом деле более привлекательна, чем частокол. Мы очень довольны тем, как колонны разбивают пространство и действительно придают задней стороне забора законченный вид. Это стоило целого дня дополнительной работы, но, поскольку забор не требует замены в течение 20 с лишним лет, я рад, что мы приложили дополнительные усилия.

Теперь пора заняться постройкой ворот!

Строительство ворот

Как видите, срок службы старых ворот, как и остальной части старого забора, истек. При строительстве забора вы, возможно, заметили, что я не демонстрировал весь забор за один раз, так как у меня есть три маленьких твари, которые любят время от времени покидать задний двор. Имея это в виду, секция ворот была снята и заменена в последнюю очередь. Кроме того, я очень хорошо знал, что строительство ворот займет довольно много времени, так как я никогда раньше не строил ворота. Итак, давайте перейдем к деталям!

Для меня процесс постройки ворот сводился к следующим нескольким шагам: Измерьте проем ворот. Прикрепите стрингеры с обеих сторон проема ворот. Закрепите верхнюю крышку, которая будет двигаться вместе с воротами. Соберите и точно повесьте раму ворот на место. Покройте раму ворот штакетниками. Прикрепите петли. Вырежьте отверстия для защелки. Вырежьте зазоры для верхней крышки. Открой и наслаждайся моими новыми воротами.

Если вы повторяете этот проект, рекомендуется начать с красивого квадратного проема, чтобы впоследствии не возникало проблем, связанных с навешиванием ворот или их неправильным распахиванием. Два столба, образующие проем ворот в заборе, уже хороши и сливочны. Если бы столбы были сильно повреждены, я бы их удалил и заменил.

Примечание: Вы заметите, что при установке верхней крышки в этом разделе мы оставили соединение сплошным над проемом ворот. Это сделано намеренно, и я рекомендую этот метод. Это позволяет вам построить ворота на месте, а затем отрезать их в самом конце. Вместо того, чтобы строить ворота на земле и пытаться повесить их постфактум. Оба способа будут работать, но я могу сказать вам, что этот способ был очень простым и точным.

Я видел несколько заборов с такой же верхней крышкой, как у меня, но строитель пропускает верхнюю крышку над воротами. Вероятно, это потому, что они не хотят возиться с вырезанием верхней крышки и выяснением того, как сделать правильный зазор, чтобы верхняя крышка двигалась вместе с воротами и не мешала. Лично мне не нравится, как выглядят эти ворота, так как в узоре забора есть огромный разрыв, когда дело доходит до ворот; так что мой получит верхнюю крышку!

Я начал с установки левой верхней крышки и убедился, что она находится на одном уровне с концами стрингеров. Правая сторона была немного другой; верхняя крышка с правой стороны простирается от угла ограждения до проема ворот и упирается в верхнюю крышку с левой стороны.

Я начал с некоторых измерений. Из стороны в сторону проем моих ворот составляет 48″ . Я решил сделать зазор в 1 дюйм с обеих сторон, сделав ширину рамы равной 46″ . Высота рамы ворот равна расстоянию от верхнего стрингера до нижнего стрингера, которое составляет 67″ .

Примечание: Когда ворота готовы, цель состоит в том, чтобы они выглядели как одна непрерывная часть забора. Если сделать верхнюю и нижнюю горизонтали рамы ворот на одной линии с верхними и нижними косоурами, гвозди на штакетниках ворот будут точно на одной линии с гвоздями штакетников забора.

Имея необходимые размеры для рамы, я взял несколько листов 2×4 и начал резать материал по размеру. Теперь, если вы будете искать вокруг, вы найдете большое разнообразие того, как должны быть построены ворота, какой тип угловых столярных изделий лучше всего и так далее и тому подобное. Имейте в виду, что я не профессионал, но у меня есть конкретные причины для моих методов. В конечном счете, выбор за вами в том, как вы строите раму ворот.

Я решил использовать соединения внахлестку в углах из-за большой площади поверхности между досками. Полукруги можно сделать либо циркулярной пилой, либо настольной пилой. Я использовал настольную пилу и добавил стопку пэдов, чтобы ускорить процесс. Я вырезал полукруги глубиной 3-1/2 дюйма на 3/4 дюйма на всех 4 досках.

После того, как все доски были распилены, я положил материал на ровный пол цеха и склеил детали вместе. Прежде чем скрепить детали, я дважды проверил размеры материала, дважды проверил диагонали на квадратность, а затем окончательно соединил все вместе. В дополнение к (4) внешним винтам 1-1/4 дюйма, которые я использовал в каждом стыке, я также применил клей для дерева с наружным рейтингом.

Примечание: Мне нравится использовать приспособления для углов, показанные на изображении ниже, чтобы убедиться, что углы красивые и прямые, прежде чем прикреплять материал навсегда.

Последняя часть рамки — диагональ. Так что у меня на самом деле закончились 2×4 для этой работы, но у меня остался хороший кусок кедра 2×6, поэтому я решил использовать его для своей поперечины.

Диагональ играет очень важную роль в выдерживании поперечной нагрузки из-за веса ворот, действующего на петли и столярные изделия. Вместо того, чтобы измерять длину диагонали, лучше всего поместить пару брусков 2×4 под раму, вставить диагональную доску под раму и установить ее на место, а затем отметить линию разреза. После того, как диагональ отрезана, я приклеил и закрепил ее на месте, используя три внешних винта 2 1/2″ с каждой стороны.

Примечание: Последняя точка на диагонали — когда вы проводите диагональ под рамой, чтобы отметить линию разреза, вы должны убедиться, что диагональ совпадает с верхней и нижней рамой, а не стороны (см. изображение ниже). Это важная деталь, потому что вы хотите, чтобы висячая нагрузка забора передавалась на нижнюю петлю по диагонали.

Рамка готова, пора ее повесить! Я встал на лестницу с парой зажимов, и Коди перенес раму к проему забора. Теперь перед тем, как повесить раму…..она должна быть отодвинута от края внутреннего края верхней крышки на 1 1/2″. Чтобы было легче встать на место, я использовал карандаш, чтобы сделать контрольную линию на нижней стороне верхней крышки.

Коди выровнял раму до контрольной линии, а я установил стержневые зажимы, чтобы удерживать ее на месте. После того, как рама была грубо закреплена на месте, я перемещал ее влево и вправо, пока у меня не осталось 1 дюйм с каждой стороны рамы. Как только я был доволен этим, я затянул зажимы и установил раму на место примерно (4) внешними винтами 3-1/2 дюйма.

Таким образом, рама не висела идеально ровно вверх и вниз; дно как бы наклонялось внутрь заднего двора. Ничего страшного. Чтобы подровнять его к стрингерам, я использовал обрезки, чтобы «подрезать» раму до нижнего и верхнего стрингеров, чтобы внешняя часть рамы была гладкой и ровной по отношению к внешней стороне стрингеров. Эти штуки временные, пока я не устрою пикет снаружи.

Теперь, когда рама установлена, я могу легко добавить к раме этот средний «стрингер». Для этого я просто выровнял обрезок 2×4 к среднему стрингеру ограждения, убедился, что он выровнен, затем отметил линию разреза, где доска пересекает вертикальные и диагональные элементы рамы ворот. Я сделал это для обеих сторон диагонали, поэтому средний стрингер ворот в основном непрерывен от одной стороны ворот до другой. Благодаря тому, что эти доски идеально совпадают с другими стрингерами, у вас будет хорошее мясо для работы с вашим оборудованием, которое поставляется с петлями ворот.

Добавление пикетов к воротам

Время поставить пикеты! Так что мой мотивированный муж работал впереди меня, устанавливая пикеты слева и справа от проема ворот, пока я возился с рамой ворот… что приятно 🙂 Однако, работая заранее, мы поняли, что некоторые интервалы не сработали идеально. когда я пошел ставить пикеты на ворота.

Тем не менее у нас получилось. Как вы можете видеть на изображении ниже, нам пришлось немного изменить интервал, но, на мой взгляд, это едва заметно. Если вы выполняете эту работу самостоятельно, просто извлеките уроки из нашей ошибки и пикируйте всю сторону как единое целое вместо того, чтобы делать одну из сторон ворот и пытаться заполнить их.0005

Теперь я прикрепил петли. Два отверстия под болты на петлях попали в щель в штакетнике. Мы устранили эту проблему, проследив форму петли на штакетнике, вырезав их с помощью ленточной пилы, а затем вставив их за петлю, где был зазор. Таким образом, когда стяжной болт для петли плотно затянут, петля не захочет прогибаться внутрь к зазору, а вместо этого останется красивой и плоской, когда ее затянут. Как видите, это даже не заметно.

После того, как все петли закреплены на месте, ворота можно снять с верхней крышки. Вы можете сделать разрез под углом 90 градусов, однако я решил отрезать верхнюю крышку под углом примерно 45 градусов. Помимо того, что, на мой взгляд, ворота выглядят немного лучше, ворота будут открываться без возможности заедания верхней крышки. Этот разрез я сделал циркулярной пилой. Примечание: Обязательно проверьте и отрегулируйте глубину пилы, прежде чем делать этот разрез, вы хотите, чтобы она прорезала только материал верхней крышки. Кроме того, помните, где находятся ваши винты, которые вы использовали для установки рамы ворот на место.

Хорошо, теперь ворота все еще не могут открыться, потому что верхняя крышка на шарнирной стороне ворот мешает сама себе. Таким образом, с этой стороны также требуется рельефный вырез, чтобы ворота могли полностью открываться без заедания. Этот рельефный разрез состоит из двух надрезов, и я снова использовал свою циркулярную пилу. Однако, поскольку разрезы не проходят полностью, я использовал только циркулярную пилу, чтобы сделать большую часть разреза, а затем мой осциллирующий многофункциональный инструмент, чтобы завершить его.

В этот момент я проверил ворота и был в восторге от того, что они отлично открывались и закрывались! И если вам интересно, нет, рама ворот ни на йоту не прогибалась всякий раз, когда ворота срезались.

Пока ворота работают, я называю этот проект завершением! Это был очень долгий и утомительный процесс, однако забор выглядит так красиво, и, поскольку нам не пришлось его нанимать, мы сэкономили тысячи долларов. С учетом сказанного, давайте разберемся с разбивкой затрат на то, что на самом деле стоил весь проект.

Я знаю, что 5 800 долларов — это большие деньги, однако, когда мы получали предложение о найме на работу, три компании сказали, что это будет стоить 11 000 долларов, и эти предложения не включали стоимость удлинения шестов или их упаковки. Так что, если бы мы включили эти две вещи, держу пари, цена составила бы более 12 000 долларов. С учетом сказанного, мы сэкономили много денег, взявшись за эту работу самостоятельно.

Это очень тяжелая работа не потому, что шаги технически сложны, а просто из-за размера работы (и жары, так как сейчас лето). С учетом сказанного, эта работа на 100% выполнима для среднего домашнего мастера. Я бы посоветовал вам запланировать проект на время, когда вам не придется спешить с ним и не быть перегруженным процессом. Вы можете примерно рассчитывать на то, что каждый шаг процесса займет не менее дня.

Я надеюсь, что мой опыт поможет вам! Ниже короткое видео, показывающее несколько снимков забора до и после, какая разница….

https://youtu.be/ve6pM6x9rgI

Как построить садовые ворота (или два, или три) » Tree Farm Design Co.

Садовый забор для защиты от ненужных вещей — это здорово, но гораздо полезнее если вы построите садовые ворота или два, чтобы впустить вас. Когда мы планировали наш забор, дизайн забора был очень простым, просто несколько горизонтальных частей над столбами с приваренной проволокой между ними, все окрашено в приятный светло-серый цвет. Легкий. Но что делать с воротами?

Мы долго работали над проектом и в конце концов решили построить две ворота в саду в разных стилях. Один стиль X для передней и задней части и один изогнутый стиль для бокового входа в центре сада, который обращен к дому и получает наибольшее количество посетителей.

Садовые ворота в стиле X

Конструкция передних и задних ворот представляет собой очень классические ворота в стиле X, состоящие из квадратной рамы 2 на 4 с двойным крестом, сделанным из заборных штакетников. Обычно я бы сказал, что эти материалы дешевы, и они могли быть такими, когда мы изначально строили ворота, но теперь ожидаю, что буду хныкать от боли при покупке любого материала, в любом месте и в любое время.

Две четверки вырезаются, чтобы сформировать квадрат, две одинаковой длины для верхней части и две одинаковой длины для сторон (вычитая 3″, так как они будут зажаты между верхней и нижней частями). Сделайте себе одолжение, подровняйте это, возьмите обрамляющий квадрат и держите его, делая следующие пару отметок, это поможет уменьшить желание бросить его в кучу позже.

Перед тем, как построить X, определите ширину, которую вы хотите, и разорвите штакетники до этой ширины, я использовал 3,5 дюйма, чтобы соответствовать ширине перекладин два на четыре. Самый простой способ сделать Х — это отметить центральную линию на штакетнике забора, а затем выровнять его по углам. Отметьте линии разреза, и у вас получится легкая поперечина. Сделайте две крестовины.

Оттуда вы хотите положить еще один кусок под и положить поперечину сверху, отметив углы и пересечение поперечины. Это даст вам левую и правую сторону. Сделайте два комплекта этих деталей.

Теперь, пожалуйста, вытащите выбранное приспособление Kreg Pocket Hole и займитесь им. Вам понадобятся карманные отверстия в углах для одного X (поперечина и две стороны) и карманные отверстия для всех отдельных боковых частей, чтобы соединиться с поперечинами. По сути, соберите два крестика (это странно, потому что «Мстители собираются», но это всегда было «Мне, мои люди Икс!»…) и отложите их в сторону.

На этом этапе будет НАМНОГО проще испачкать детали перед сборкой. Потратьте некоторое время, чтобы сделать это. Выберите красивый цвет. Не делайте розовую жевательную резинку, вы думаете, что это будет выглядеть забавно, но вы пожалеете об этом и потратите месяцы, пытаясь сказать себе, что это причудливо и весело, но втайне ненавидя это. (Шучу, если вы хотите во что бы то ни стало раскачать розовый садовый забор, дерзайте.)

Подпираем X снизу, чтобы получить равномерный выход с обеих сторон, и прикручиваем углы. Поместите сварную проволоку между крестиками, положите другой крест сверху, а затем привинтите к первому крестику. Добавление обрезков между углами добавит стабильности.

Я повесил эти ворота с помощью этих 5-дюймовых крюков и петель с проушиной. Петли занимают немного больше места, чем я ожидал, и потребовалось бы еще больше, если бы я хотел, чтобы ворота открывались в обоих направлениях. Я снова использовал их в стойлах для овец, и, зная больше об их работе, я смог лучше спланировать их.

Изогнутые садовые ворота

Для следующих ворот мы решили сделать их немного менее функциональными и немного более эффектными. Мы уже черпали вдохновение из забора Джоанны Гейнс и поэтому снова погрузились в этот источник вдохновения для дизайна следующих ворот. Это классно, это просто, это чертовски велико для нашего сада.

Итак, мы взяли эту идею и уменьшили ее до сада в чуть менее крупном масштабе, и после нескольких набросков (много набросков (не серьезно, так много набросков)) пришли к более простой версии.

Ключом к заключению двойного супружеского соглашения было устранение горизонтальной части, которая делала уменьшенную версию слишком занятой. На самом деле это та же самая причина, по которой у нашего нижнего забора меньше поперечных элементов, а меньший масштаб означает вычитание, чтобы вещи не были слишком загружены.

Концепция этих ворот очень похожа на внутренний X, мы помещаем сварную проволоку между двумя одинаковыми частями, которые мы предварительно окрашиваем. Единственная сложность в том, что нам нужна кривая. Как ни странно, это не включает приспособление для круга. Серьезно, странное количество моих ранних постов включает в себя круговые приспособления.

Нет, для этого я построил основу и прикрепил стойки, а затем сделал картонный шаблон. Было бы намного проще, если бы у меня был материал шириной более 5,5 дюймов. Я мог бы склеить несколько пикетов заранее, но вместо этого вырезал несколько кусков.

Я нарисовал арку от руки, основываясь на том, насколько глубоко я хотел провалиться, и стараясь, чтобы ширина соответствовала ширине стоек. Оттуда вы вырезаете шаблон и сгибаете его, чтобы выровнять и убедиться, что он симметричен.

Вам нужно будет перенести этот узор на несколько частей, к сожалению, у меня нет фотографии, но он очень похож на отделку арки вокруг этой двери сарая с круглым верхом.

Несколько частей скреплены карманными отверстиями на задней стороне, которые затем соединяются вместе и прячутся. Опять же, прежде чем этот сэндвич с воротами будет собран, я настоятельно рекомендую окрасить его со всех сторон.

Для подвешивания этих ворот было намного проще использовать самозакрывающиеся традиционные петли для ворот. Они помогают держать ворота закрытыми, когда дети входят и выходят несколько сотен раз в день. К сожалению, я не нашел надежного решения для дверей сарая, которые они всегда оставляют открытыми.

Комплект для строительства ворот со стальным каркасом Adjust-A-Gate (ширина проемов 60–96 дюймов, забор высотой 5–6 футов) — садовые ворота

4,5 из 5 звезд 1723 оценки

В настоящее время недоступно.
Мы не знаем, когда этот товар снова появится в наличии.

Название размера: Отверстия шириной 60–96 дюймов, высотой 5–6 футов

Product details

Material	Steel
Brand	Adjust-A-Gate
Item Dimensions LxWxH	48. 25 x 31 x 2 inches
Finish Type	Powder Coated
Количество штук	2
Количество штук	1,0 Count

Подходит для вашего .

• Убедитесь, что он подходит, введя номер модели.
• КОМПЛЕКТ ДЛЯ ВОРОТ, ПРЕДОТВРАЩАЮЩИЙ ПРОСЕДАВАНИЕ. Этот комплект фурнитуры для ворот имеет запатентованную систему анкерных тросов, которая предотвращает провисание и волочение ворот. Используйте его, чтобы отремонтировать существующие ворота или построить новые ворота шириной до 60 дюймов. Используйте для деревянного или композитного забора с 2 направляющими.
• ПРОСТОТА УСТАНОВКИ — Строительный комплект Adjust-A-Gate устанавливается на месте для идеальной подгонки ваши ворота открываются каждый раз. Просто добавьте дерево или композит, чтобы они подходили к вашему забору.
• РЕМОНТ СУЩЕСТВУЮЩИХ ВОРОТ – Есть старые провисшие ворота? Комплект стальных ворот Adjust-A-Gate — идеальное решение для выпрямления и укрепления ваших старых ворот.
• ПРОЕЗДНЫЕ ДВОЙНЫЕ ВОРОТА — приобретите 2 комплекта и комплект откидной штанги UL301 для создания двойных ворот шириной до 12 футов.
• РЕГУЛИРУЕМЫЙ – Телескопические стержни подходят для проемов ворот шириной от 60 до 96 дюймов. Резка не требуется.

---

Покупайте товары от брендов малого бизнеса, продаваемых в магазине Amazon. Узнайте больше о малых предприятиях, сотрудничающих с Amazon, и о стремлении Amazon расширить их возможности.

---

Узнать больше

Малый бизнес

Этот продукт принадлежит малому бизнесу. Поддержка маленькая. Learn more

Easy to assemble

4.6 4.6

Easy to install

4.5 4.5

Sturdiness

4.5 4.5

Light weight

3.
