Воздушный компрессор: сделать из холодильника своими руками

Главная страница » Воздушный компрессор: сделать из холодильника своими руками

Портативный воздушный компрессор, малошумный, потребляющий сравнительно немного электроэнергии – это, наверное, мечта каждого владельца частного дома, дачи, гаража, объекта малого бизнеса.

Что же, мобильную установку сжатого воздуха вполне допустимо сделать самостоятельно, к примеру, взяв часть оборудования старого бытового холодильника. Каждый холодильный агрегат имеет встроенный компрессор.

Если извлечь эту деталь, дополнить её оснасткой, вот и готов воздушный компрессор из компрессора холодильника, сделанный своими руками.

Содержимое публикации

Особенности идеи сжатия воздуха

Прежде чем решиться на реализацию идеи, желательно точно определиться: а действительно ли эта затея стоит того, чтобы за неё браться? Рассмотрим несколько важных аспектов в тему, дабы помочь будущим конструкторам принять верное решение:

  1. Холодильные компрессоры не предназначены для работы с воздухом.
  2. Производительность компрессоров бытовых холодильников низка.
  3. Для смазки механизма холодильных компрессоров требуется специальное масло.

Отсюда вытекают соответствующие выводы. При работе с воздушной средой аппарат не сможет функционировать длительное время без хорошего охлаждения.

Когда холодильный компрессор работает с фреоном, за счёт иных температурных параметров хладагента осуществляется охлаждение корпуса.

Сжатие воздушной смеси холодильным компрессором происходит совершенно в других температурных условиях, что приведёт к повышению рабочей температуры на порядок. В конечном итоге, без хорошего охлаждения компрессор попросту сгорит.

Сгоревший компрессор холодильника в результате нарушения технологических режимов работы. Такая же участь ожидает аппарат, который предполагается использовать в проекте, если не применить специальных средств защиты

Малая производительность домашних холодильных агрегатов – это ещё один фактор, ограничивающий применение такой техники для получения сжатого воздуха.

К примеру, чтобы накачать 5-литровый ресивер до давления 5-7 атм., потребуется минимум 15-20 минут работы холодильного агрегата.

Между тем, этого объёма воздуха не хватит даже на то, чтобы за один присест накачать колесо автомобиля или пульверизатором выкрасить одну стену небольшого помещения гаража.

Низкая производительность системы холодильника — обычное дело для такой техники. Но под систему сжатия воздуха, тем более с большим значением расхода, требуется уже система высокопроизводительная

Наконец, ещё один важный фактор – компрессорное масло. Для смазки механизма холодильных компрессоров используется специальное масло под фреон, свойства которого в контакте с воздухом резко изменяются.

Если не поменять масло на другой вид смазывающего материала, лояльного по структуре к воздуху, через определённое время механизм компрессора попросту «накроется» по причине скорого износа деталей.

Конструкция своими руками

Итак, если, несмотря на все отмеченные нюансы, принято решение о сборке воздушного компрессора из холодильника, можно приступать непосредственно к действиям.

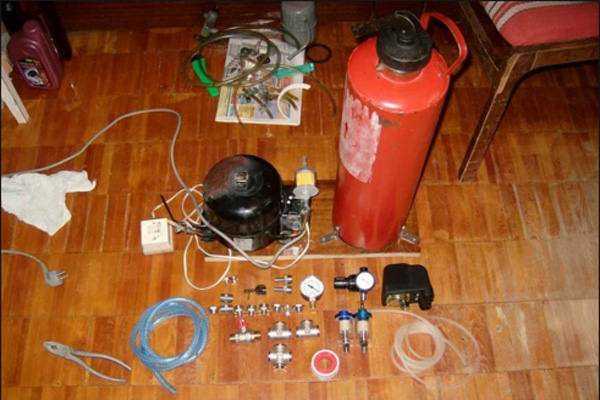

Примерно такая конструкция должна получиться в результате реализации задуманной идеи. По внешнему виду претензий нет. Аппарат выглядит более чем безупречно и вполне внушительно

Первым делом следует собрать все необходимые детали проектной оснастки:

  1. Ресивер воздушный.
  2. Масляный сепаратор.
  3. Дифференциальное реле давления.
  4. Трубку медную.
  5. Фильтр воздуха входной.
  6. Запорную регулирующую и контрольную арматуру.

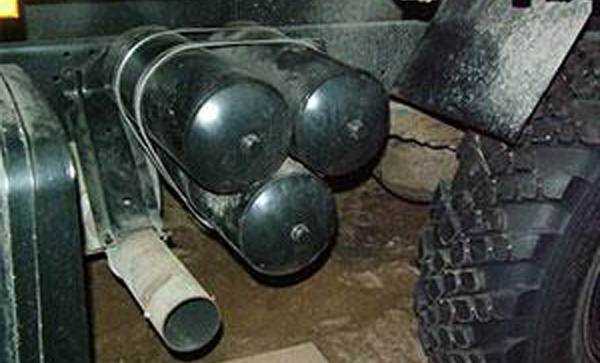

Для воздушного ресивера оптимально подходит баллон сжатого воздуха от автомобиля КАМАЗ. Пятилитровая ёмкость имеет приемлемые для бытовой среды габаритные размеры и соответствует требованиям, относительно сосудов, работающих под давлением.

Компрессор домашний, сделанный из холодильника, лучше всего оснастить одним из баллонов, которые используются на грузовых тягачах КАМАЗ. Эти сосуды соответствуют стандартам Ростехнадзора

Масляный сепаратор — он же маслоотделитель, изготавливают из трубы диаметром 50 мм, длиной 2/3 от размера длины ресивера. Внутрь трубы вкладывают металлическую сеточку  (губку), которая используется для мытья посуды. Оба конца трубы закрываются металлическими блинами, оснащёнными штуцерами.

Дополнительно с небольшим отступом от любого из торцов на стенке трубы устанавливается проходной штуцер. Торцевые штуцера маслоотделителя предназначены для входа и выхода воздуха, а боковой штуцер нужен для слива масла, отсечённого вставленной внутрь металлической губкой.

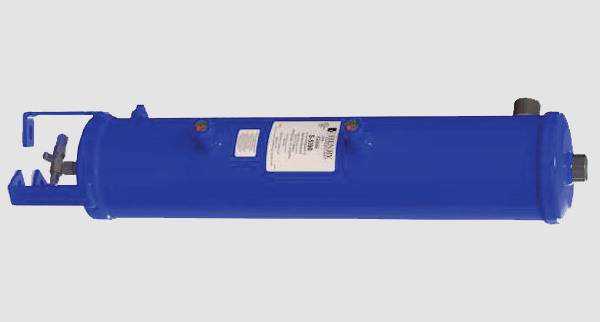

Вариант конструкции маслоотделителя, который рекомендуется использовать в составе установки. Для надёжной работы системы требуется качественное отделение масла от воздуха

Дифференциальное реле давления (например, из серии РТ) применяется из числа тех, что используются на промышленных холодильных установках.

Трубка медная в достаточном количестве имеется в конструкции конденсатора бытового холодильника. По диаметру она подходит к выходному патрубку компрессора холодильника.

Фильтр воздуха на входе компрессора легко сделать из любой подходящей пластиковой ёмкости, поместив внутрь обычную поролоновую губку. Запорную регулирующую и контрольную арматуру – вентили, обратный клапан, манометры – можно купить в магазине.

Сборка воздушного агрегата

Ресивер для воздуха (например, воздушный баллон от автомобиля КАМАЗ) монтируют на шасси, сделанном из металлического уголка. Дополнительно на шасси рекомендуется установить пару колёс для удобства передвижения, опорную «ногу» и ручку.

Над верхней областью баллона закрепляется площадка под установку компрессора холодильника и кронштейн под крепление дифференциального реле давления. Сбоку к ресиверу, через хомут и выходной штуцер, закрепляется маслоотделитель.

Маслоотделитель, сделанный своими руками. Для крепления использован один хомут с кронштейном в левой части сепаратора, а правая часть прикрепляется к штуцеру входного патрубка ресивера

На входном патрубке компрессора холодильника необходимо поставить воздушный фильтр. Наличие воздушного фильтра требуется для снижения поступления в систему инородных частиц, присутствующих в воздухе.

Воздушный фильтр легко сделать из любой пластиковой ёмкости, прикрепив её через уголковый резьбовой переход к входному патрубку.

Воздушный фильтр на входном патрубке агрегата. Изготовить такой легко своими руками из подходящей пластиковой тары. Внутри корпуса фильтра поролоновая губка

Выходной патрубок компрессора соединяется через компенсационную медную трубку-теплообменник с входным штуцером сепаратора (маслоотделителя). Выходной патрубок сепаратора через уголковый переходник соединён с ресивером.

На выходе ресивера устанавливается тройник и запорный шаровый кран (выход сжатого воздуха). Через отводы тройника выход ресивера дополнительно сообщается медными трубками с дифференциальным реле и манометром. Там же ставится предохранительный клапан.

Электрическая часть и принцип действия

Схема электрическая принципиальная фактически остаётся нетронутой, за исключением небольших изменений. То есть компрессор от холодильника как питался от сети переменного тока через пусковое реле, так этот вариант и оставляют без изменений.

Другой вопрос – можно несколько модернизировать схему. Например, дополнить её выключателем, установленным на корпусе собранной установки. Всё-таки такой вариант удобнее, чем периодически втыкать-вынимать вилку из розетки при каждом применении устройства в деле.

В этой конструкции не предусмотрен отдельный выключатель электрического питания. Компрессор подключается к сети двухпроводным шнуром с вилкой через контактную группу реле давления

Также схему подачи напряжения на компрессор необходимо конфигурировать с учётом включения контактной группы дифференциального реле давления.

За счёт такой конфигурации аппарат будет отключаться сразу после достижения установленной границы давления воздуха. Вот, собственно и всё. Компрессор воздушный из холодильника можно считать сделанным.

Некоторые примечания к проекту

Собирая воздушный компрессор из деталей холодильника, часто вместо медных трубок в качестве соединительных рукавов применяют кислородные шланги. В принципе, этот вариант не исключается из числа возможных. Но следует учитывать один момент.

Поступающий из компрессора сжатый воздух содержит большое количество масла. Масло оседает на стенках шлангов, впитывается в структуру материала и со временем нарушает эту структуру.

В результате кислородный шланг теряет свойства упругости и в любой момент может лопнуть от давления, что чревато опасными последствиями.

Масло-воздушная смесь является взрывоопасной. По сути, проект изготовления компрессора должен предусматривать качественное отделение масла от воздуха. В ресивер следует подавать уже очищенный воздух.

Однако конструкция применяемого сепаратора (маслоотделителя) являет собой лишь фильтр грубой очистки. Поэтому содержание масла в воздухе для этой конструкции будет превышать все допустимые нормы, что также чрезвычайно опасно для эксплуатации.

Огнетушитель под ресивер для домашнего агрегата сжатого воздуха требуется выбирать с учётом трёхкратного запаса по давлению. Баллон от порошкового ОТ не лучший выбор

Нередко в качестве ресивера для самодельных проектов используют баллоны огнетушителей. Между тем ёмкости порошковых огнетушителей имеют низкий предел максимально допустимого рабочего давления (8-12 атм.).

К тому же такие сосуды подлежат обязательному освидетельствованию через определённый срок в соответствующих органах. Если всё-таки брать сосуд огнетушителя под ресивер, тогда приемлемым вариантом можно считать сосуды из-под углекислотных систем.

Наконец, самый важный момент. Подобные конструкции, по сути, следует регистрировать в органах Ростехнадзора, так как в составе сборки имеется сосуд, работающий под давлением более 0,07 МПа (рабочее давление установки 10 атм.).

Владельцев незарегистрированных самодельных воздушных компрессоров вполне могут привлечь к ответственности (административной и даже уголовной), стоит только случиться чему-нибудь неординарному в процессе эксплуатации оборудования с угрозой для жизни и здоровья людей.

Так что стоит тысячу раз подумать, прежде чем пытаться собирать своими руками воздушный компрессор из компрессора холодильника.

Практика сборки установки сжатого воздуха


zetsila.ru

Сборка компрессора воздушного своими руками

В настоящий момент рынок сбыта изобилует разнообразными моделями пневмокомпрессоров для автомобилей. В связи с этим возникает закономерный вопрос – зачем что-то делать самому, если можно купить? Ответ на него есть – во-первых, существует много подделок, а во-вторых, сделать устройство своими руками экономичней и надежней, а главное, без особых трудозатрат.

Базовое устройство воздушного компрессора

Основным требованием, предъявляемым к подобным устройствам, является постоянная и равномерная подача сжатого воздуха на краскопульт. Продаваемые в магазинах запчастей автонасосы по праву называются компрессорами, но годны они только для подкачки шин. Попробуйте подключить его к аэрографу и окрасить эмалью какую-нибудь поверхность. Результат окажется плачевным – вместо глянцевого блеска однородного слоя, будут матовые пятна и потеки лака.

Это произойдет потому, что на выходе автоматического насоса из-за конструктивных особенностей воздух пульсирует. Сгладить пульсации можно только с помощью ресивера – сосуда для содержания созданного насосом сжатого газа. По своей сути он является объемной камерой, в которой давление воздуха превышает атмосферное в несколько раз. Поэтому к ресиверу выдвигаются следующие требования – его стенки должны быть прочными и герметичными.

Итак, даже самый элементарный вариант изготовления воздушного компрессора для покраски предполагает наличие нагнетателя (ручной насос, поршневой компрессор и т. д.) и емкости для содержания сжатого воздуха. Причем объем ресивера должен быть таким, чтобы выход газа был равномерным на всем этапе покраски детали.

Более продвинутые модели оснащаются системой автоматики, обратными клапанами, масловлагоотделителями и пылезащитными фильтрами. И весь этот комплекс приспособлений входит в компрессор, изготовление которого мы рассмотрим.

Подготовка нагнетателя

В качестве устройства, подающего воздух в ресивер, возьмем компрессор от старого бытового холодильника.

Его основные достоинства:

  • Надежность (эти моторы гоняют хладоген по радиаторной решетке десятилетиями)
  • Низкая цена (если повезет, можно получить эту деталь и бесплатно)
  • Наличие регулирующего реле

Если есть на примете старый холодильный агрегат, то демонтировать компрессор с него не составит труда. Если у вас есть несколько нерабочих морозильников, то, делая выбор, имейте в виду – двигатели импортных меньше вибрируют, а старые советские хоть и шумные, но выдают большее избыточное давление.

Для выполнения работ потребуются кусачки, универсальная отвертка “на 3”, набор ключей. Первым делом демонтируем трубки двигателя, ведущие к радиаторной решетке, перекусив их кусачками. Причем именно перекусив, а не перепилив ножовкой по металлу. Хотя во втором случае срез будет более ровным, но внутрь трубочек непременно попадет металлическая стружка. Впоследствии при включении двигателя, эти твердые частицы выведут поршневую систему из строя в течение нескольких минут.

Откусываем провода, ведущие к реле, оставляя куски длиной 15-25 см. После этого можно откручивать компрессор. Главное, не забыть промаркировать верхнюю крышку регулировочного реле, пока оно стоит на своем месте. Работа этого устройства основана на использовании сил гравитации, поэтому оно чувствительно к положению в пространстве.

На большинстве моделей бытовых холодильников верхняя крышка маркируется стрелочкой. Но лучше перестраховаться и поставить собственную метку. Демонтировав нагнетатель, забираем с собой весь его крепеж, самое главное – не забыть демпферные резинки, они заметно снижают вибрацию.

После того, как вы сняли двигатель с реле, нужно убедиться в их работоспособности, чтобы быть уверенными, что эти устройства в нашем изделии будут работать исправно. Для этого подадим временное питание на регулировочное реле. Это можно сделать при помощи штепсельной вилки с кусочком провода длиной 50 см. Делаем скрутку с проводами из реле, изолируем места соединения и развальцовываем сплющенные при демонтаже трубки для обеспечения циркуляции воздуха.

Устанавливаем компрессор так, чтобы промаркированная крышка реле была вверху, подаем на вход схемы 220 В. Если регулирующее устройство функционирует, то двигатель начнет работать, прокачивая через себя воздух. При этом одна из трубок будет всасывать воздух, а другая – выдувать. Маркером рисуем на патрубках направление движения воздуха, так мы не перепутаем при последующем монтаже вход и выход. После этого даем поработать нагнетателю минут 5-10, если он работает равномерно без изменения тональности гудения и сбоев, значит двигатель исправен и пригоден для установки в устройство компрессор воздушный, который мы будем использовать в ремонтных работах для покраски своими руками.

Подготавливаем второй из базовых элементов

В качестве ресивера лучше всего использовать корпус огнетушителя объемом от 10 литров, запорно-пусковое устройство (ЗПУ) которого имеет наружную резьбу три четверти дюйма.

Следует обратить внимание, что в качестве баллона стоит выбирать литые, бесшовные огнетушители (как правило, маркируемые ОУ). Их корпуса рассчитаны на огромную нагрузку, на заводе они выдерживают испытание на прочность при внутреннем давлении в 1000 атмосфер (для наших нужд с большим запасом хватит 10-20).

Вывернув ЗПУ из корпуса огнетушителя при помощи фонарика, исследуйте состояние внутренней поверхности ресивера. При наличии малейших следов коррозии избавляемся от неё с помощью специальных смесей для удаления ржавчины.

Если есть желание выполнить компрессор в одной цветовой гамме, счищаем старую краску с корпуса до металла. Затем грунтуем и окрашиваем в новый цвет. Итак, основные комплектующие готовы. Для того чтобы дальше собирать компрессор воздушный для покраски, следует отправиться на закупки.

Закупаем дополнительные комплектующие

Для дальнейшего создания компрессора потребуется приобрести некоторые элементы:

  • Масло для двигателей вязкостью 10W40. Его требуется грамм 350-400, поэтому лучше взять на разлив, ну или купить литр фасованного. Если осталось полусинтетическое масло после смены автомобиля – вообще замечательно, можно смазку не покупать.
  • Армированный маслобензостойкий шланг длиной 1-1.5 м, внутренним диаметром соответствующий патрубкам компрессора, демонтированного из холодильника
  • Автомобильные хомуты с затягивающимся винтовым креплением
  • Фильтр для грубой очистки топлива бензиновых двигателей
  • Фильтр системы питания дизелей
  • Маслобензостойкий силиконовый герметик
  • Тумблер отключения (подойдет обычный накладной выключатель бытовой электропитающей сети)
  • Уплотнительная фум-лента
  • Двужильный провод в двойной изоляции сечением в 2.5 кв мм и длиной около 5 метров
  • Шаровый кран для газовых магистралей
  • Реле регулировки давления в ресивере (РМ-5 или РДМ-5)
  • Кислородный редуктор
  • Водопроводная крестовина с наружной резьбой три четверти дюйма
  • Обратный (запорный) клапан

Закупив все необходимое, можно собрать компрессор воздушный своими руками. Перед выполнением работ произведем замену масла в двигателе нагнетателя.

Первое техобслуживание нагнетателя компрессора

Залитое при изготовлении холодильника в двигатель минеральное масло (веретенка) на всем сроке работы не контактирует с атмосферой – система полностью герметична. Компрессор имеет свойство “потеть” маслом, при замкнутой системе это не страшно – влетевшие капельки возвращаются обратно.

Разорвав контур, мы подвергаем веретенку воздействию атмосферы, и она быстро теряет свои смазывающие функции. Если оставить такое масло в нагнетателе, поршни начнут быстро изнашиваться и двигатель придет в негодность. Поэтому лучше его сразу поменять на моторное полусинтетическое, имеющее дополнительные присадки.

Помимо входного и выходного патрубков, корпус компрессора от холодильника содержит третью трубочку, конец которой запаян. Он изначально спроектирован для смены смазывающего состава двигателя. Закупоренную часть патрубка следует удалить. Для этого по окружности аккуратно надпиливаем заливную трубку, ни в коем случае не стараясь пропилить стенки. Иначе внутрь двигателя попадут металлические частицы.

Надпиленный конец отламываем, а оставшийся патрубок развальцовываем при помощи шила. Затем сливаем старое масло в какую-нибудь емкость, чтобы определить требуемый для замены объем. Полусинтетику заливаем, используя шприц. После заправки маслом, регламентный патрубок закупориваем при помощи винтика с намотанной на него фум лентой.

Компрессор воздушный для покраски – финальный этап сборки

На место ЗПУ в корпусе огнетушителя вворачиваем водопроводный четверник, предварительно обмотав его резьбу фум лентой для уплотнения. В дальнейшем на всех винтовых соединениях конструкции используем этот материал для подмотки. Также для надежности поверх фум ленты наносим маслобензостойкий герметик.

На верхний вывод крестовины через переходный фитинг наворачиваем реле регулятор давления в ресивере. К одному из оставшихся входов четверника приворачиваем обратный клапан, а к нему – штуцер для подключения маслобензостойкого шланга. Обратный клапан защищает нагнетатель от избыточного давления воздуха в ресивере. На последний оставшийся свободный ввод накручиваем кислородный редуктор, к нему присоединяем запорный кран, чтобы иметь возможность перекрывать выход газа при смене пневмоинструментов.

К крану приворачиваем переходной штуцер для подключения шланга краскопульта или подкачивающего пистолета. Редуктор позволит свести на нет скачки давления нагнетателя и выдать равномерную струю плотного воздуха.

Далее обеспечиваем защиту двигателя от пыли и краскопульта от влаги и масла. Для этого перед воздухозаборным патрубком нагнетателя устанавливаем фильтр грубой очистки бензиновых двигателей. Его мембраны защитят всю систему от попадания твердых частиц. Микроскопические капельки жидкости, которые могут попасть в автоэмаль, задержит дизельный фильтр. Его мы устанавливаем на выход нагнетателя, который имеет свойство “потеть” маслом. Осталось сделать последние шаги – закрепить все элементы на одной раме, подключить питание и отрегулировать рабочее давление в камере ресивера.

Один из вариантов сборки на одной базе – прикрепить все детали к деревянной доске при помощи жестяных полосок и саморезов. Единую раму можно оснастить для мобильности колесиками от мебельной фурнитуры. Питание подаем через закупленный выключатель. Итак, воздушный компрессор для покраски готов. Чтобы он прослужил долго, раз в год меняйте фильтры и масло. Удачи!

https://www.youtube.com/watch?v=CHSRw3toCY0

krasymavto.ru

Воздушный компрессор своими руками. - Пневматика и пневмопривод

Воздушный компрессор своими руками.

Валялась у нас во дворе без дела баллон пропановый и компрессор с электродвигателем.

Чего добру пропадать, и решили мы с отцом собрать из них компрессор, для покраски.

Из баллона мы раньше хотели создать расширительный бак для отопления, но передумали, и долгое время он лежал без дела.



Баллон от пропана 50 л.



Уменьшено: 50% от [ 1280 на 960 ] — нажмите для просмотра полного изображения





Компрессор HS1-40/70-V от комбайна.

Уменьшено: 50% от [ 1280 на 960 ] — нажмите для просмотра полного изображения

Фото бирки на компрессоре не моя но у меня все в один в один толка год 1981.



Электродвигатель.



Уменьшено: 50% от [ 1280 на 960 ] — нажмите для просмотра полного изображения





Пока приварили ножки с колесами к баллону.



Уменьшено: 50% от [ 1280 на 960 ] — нажмите для просмотра полного изображения





Чем мы варим.



Уменьшено: 50% от [ 1280 на 960 ] — нажмите для просмотра полного изображения





​Нужна помощь знатоков кто собирал компрессора сам. :help:

Какого диаметра шкив должен быть на электродвигателе? по отношению к шкиву компрессора, если обороты электродвигателя 1420 об/мин?

И слабоват ли будет электродвигатель 1.7 KW 3 фазы?
