Воздушный ресивер для компрессора: Ресиверы (воздухосборники) для компрессора и пневматических систем

alexxlab | 23.05.2023 | 0 | Разное

Содержание

Ресиверы для компрессора на 3000 литров

Насколько большой объем ресивера необходим при использовании такого энергоносителя как сжатый воздух, зависит от нескольких факторов. Среди них основным выступает производительность пневмостанции и потребление пневморесурса.

Ресиверы для компрессора на 3000 литров используются при эксплуатации пневмостанций, нагнетающих в минуту до 12 кубометров в минуту. При этом потребляющее оборудование с пневмоприводом и пневмоавтоматика должны потреблять в минуту не более 80% этого объема. Это оптимальные условия функционирования пневмосистемы.

Предлагаемые модели воздухосборников на 3000 литров, выпускаются российской компанией DNT, а также другими производителями, представленными на рынке компрессорного оборудования. В продажу поступают только сертифицированные модели ресиверов, прошедших серьезное тестирование в условиях, приближенных к реальным.

Сертификат соответствия стандартам, предъявляемым к оборудованию, работающему под избыточным давлением, а также официальная гарантия производителя свидетельствуют о надежности установок. Расчетный эксплуатационный период составляет 10 лет, а при соответствующем обслуживании этот период значительно увеличивается.

Использование 3000-литровых ресиверов в пневмосистемах наблюдается в энергетической и добывающей отрасли, а также во многих других отраслях, где сжатый воздух используется в технологическом процессе или способствует функционированию пневмоинструмента с большим потреблением энергоносителя.

Применение ресиверов такого объема необходимо также при эксплуатации абразивоструйных установок в соответствующих цехах на предприятиях, занимающихся производством судов, автотехники, железнодорожного и авиатранспорта, космических кораблей, ракет, спутников и много другого.

Ассортимент

На выбор предлагаются ресиверы для компрессоров на 3000 литров стационарного типа. Выпускаются установки вертикальной ориентации, которые не занимают большую площадь. При изготовлении сосудов используется высокопрочная сталь. Модели могут грунтоваться специальным составом, а также выпускаются оцинкованные устройства с покрытием Гальванолом внутренних и внешних поверхностей.

Прогрунтованные модели могут эксплуатироваться в температурном режиме от -40 до +50 °C, а диапазон рабочих температур оцинкованных сосудов значительно шире – от -60 до +150 градусов. Воздухосборники предназначены для работы только со сжатым воздухом. Возможное давление рабочей среды – 8, 10 или 16 бар. Под заказ изготавливаются ресиверы для работы с меньшим и большим давлением.

Назначение и выполняемые функции

У воздухосборников емкостью 3000 литров прямым назначением является накапливание и хранение энергоносителя для дальнейшей подачи на одну или несколько потребляющих точек. При неполадках в работе компрессоров или других факторах, ведущих к перепадам в давлении пневмопотока, ресивер обеспечивает сглаживание таких явлений как пульсация.

Предварительно выравнивая энергоресурс перед подачей потребителю, ресивер обеспечивает щадящий режим пневмоприводного оборудования, технологических линий или систем пневмоавтоматики, а также оптимизирует режим работы самой пневмостанции.

К преимуществам ресивера также относится возможность поставки сжатого воздуха в большом объеме в сжатый период времени. Отключение пневмостанции пройдет с учетом наличия воздухосборника незамеченным для производственного процесса, пока будет осуществляться переход на резервный источник пневмоэнергии.

В ресивере также частично оседает влага и масло, содержащееся в пневмопотоке. Отведение собирающейся эмульсии производится через сливной вентиль.

Воздушные ресиверы для компрессоров | Библиотека БИ-ТЕХ

В подавляющем большинстве случаев обеспечить по-настоящему высокую эффективность технологических процессов, осуществляемых с применением сжатого воздуха, невозможно без использования воздушных ресиверов, ─ устройств, обеспечивающих его хранение и подготовку.

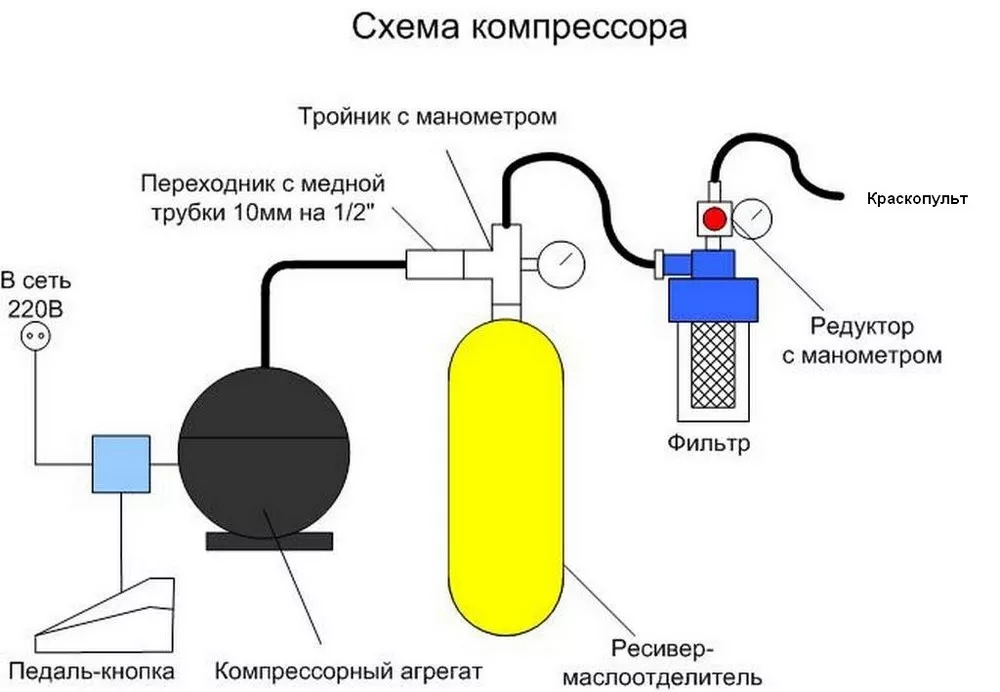

К компрессору и пневматической сети воздушный ресивер подсоединяют с помощью труб (металлических или пластиковых) или гибкой подводки. С помощью ресиверов решается целый комплекс задач. Наличие запаса сжатого воздуха в ресивере позволяет поддерживать стабильные параметры работы пневмосистемы ─ непрерывную подачу и ровное, без перепадов давление. В т. ч. в случае действия дестабилизирующих факторов ─ сбоев в работе компрессора, изменении объемов потребляемого воздуха (например, при подключении новых пользователей), утечек.

Для потребителей сжатого воздуха особенно важно его стабильное давление. Ресивер демпфирует колебания этого показателя, возможные из-за пульсирующей подачи и прерывистого расхода. Прерывистость расхода обусловлена изменениями в режиме работы и численном составе использующих сжатый воздух устройств, а пульсация ─ характером работы компрессоров. Поршневым компрессорам пульсация подачи свойственна в большей степени, чем винтовым. Поэтому воздушный ресивер поршневого компрессора должен быть более емким, чем воздушный ресивер винтового компрессора такой же производительности.

Известно, что в поршневых компрессорах применяют повторно-кратковременный или прерывистый режим работы. Периодически привод отключается, и поэтому время, когда двигатель компрессора включен, составляет только часть продолжительности цикла (суммы времени работы и пауз), что неизбежно сопровождается неравномерностью воздушного потока.

Различают три основных (базовых) режима работы электродвигателей ─ длительный, кратковременный, повторно-кратковременный. В первом случае двигатель работает длительное время, нагреваясь до некоторой установившейся температуры. При кратковременном режиме, находясь под нагрузкой, он не успевает достигнуть установившейся температуры, а во время пауз остывает до температуры окружающей среды. При повторно-кратковременном режиме, работающий двигатель успевает нагреться до установившейся температуры, но охлаждения до температуры окружающей среды, за время пауз не происходит.

Работой поршневого компрессора управляет реле давления или прессостат. Влияние изменяющегося давления «отслеживается» этим устройством с помощью пружин. Благодаря прессостату при снижении давления сжатого воздуха ниже допустимого уровня двигатель компрессора включается (приводится в действие нормально-замкнутый контур электропитания), и компрессор переходит в фазу полной нагрузки. Когда давление достигает верхнего предела заданного интервала, двигатель отключается и компрессор переходит в режим ожидания.

Кстати, существуют реле с противоположным режимом работы, ─ когда давление, повышаясь, достигает определенного уровня, двигатель активизируется (т. е. реле замыкает нормально разомкнутый контур), а при падении ниже минимального уровня ─ двигатель отключается.

Использование ресивера при повторно-кратковременном режиме работы поршневого компрессора позволяет сократить энергопотребление и количество включений/выключений привода, что помогает снизить износ, как двигателя, так и компрессорного блока, и способствует продлению срока службы поршневого компрессора в целом.
В технических характеристиках поршневых компрессоров производители указывают, в каком режиме они должны работать. И если это повторно-кратковременный режим, ─ приводится отношение времени работы под нагрузкой к продолжительности цикла, а также максимальное время работы под давлением.

Воздушный ресивер винтового компрессора способствует сокращению количества переходов между рабочим режимом и режимом холостого хода.

Причин ресивер воздушный купить несколько. Это ─ эффективный способ уменьшить нагрузку на оборудование для подготовки воздуха, снизить вибрации и шум в пневмосистеме. Ресивер воздушный для компрессора обеспечивает первичное охлаждение сжатого газа, позволяет быстро и удобно производить удаление капель масла, мелких механических включений, и что очень важно, накопившегося конденсата влаги, оказывающего коррозионное воздействие на детали пневмосистемы.

Объем воздушного ресивера

Максимальное давление в ресивере компрессора, его объем, расположение (вертикальный ресивер, горизонтальный ресивер), а также габариты и масса ─ являются основными техническими характеристиками этого оборудования. Дополнительная, но важная для потребителей информация ─ это размер выходного разъема, рабочий температурный диапазон и др.

В любом случае первичным, является выбор компрессора, который осуществляется исходя из таких условий как предполагаемый режим работы, максимальное рабочее давление, объемный расход воздуха. Но эксплуатировать компрессор воздушный без ресивера, тем более, компрессор воздушный электрический без ресивера ─ вариант, как правило, экономически и технологически неэффективный. Поэтому даже если купить воздушный компрессор без ресивера, придется задуматься о приобретении последнего отдельно. И прежде, чем изучать каталоги, выясняя какие сегодня на ресивер воздушный цены, нужно определиться с тем, каким должен быть его объем.

Выяснить оптимальный вариант ─ воздушный компрессор с ресивером 50, 100, 200 литров или еще более емким, ─ можно с помощью формул. Как достаточно точных, так и упрощенных. Рассчитывая объем ресивера для компрессора, принимают во внимание совокупность нескольких факторов ─ тип компрессора, его эффективную производительность, расход сжатого воздуха, максимально допустимое количество включений/выключений двигателя (эта величина тем меньше, чем выше мощность), величину давления выключения и включения или перехода в режим холостого хода и обратно в рабочий режим.

Существует вариант выбора объема ресивера, исходя из его производительности в минуту. Если это поршневой компрессор, объем в литрах принимают равным минутной производительности, измеряемой в л/ч. Иногда эту цифру рекомендуют умножить «про запас» на коэффициент 1,2-1,4. Для ресивера винтового компрессора достаточен объем составляющий 1/3 от данного значения.

Можно воспользоваться упрощенной методикой, основанной на полученных из практического опыта соотношениях объема ресивера и мощности компрессора. Мощность привода в КВт умножается на 40÷50. Таким образом, ориентировочный объем воздушного ресивера для винтового компрессора с приводом мощностью 5 КВт составит 200÷250 литров. Памятуя о том, что соотношение объемов ресиверов поршневого и винтового компрессора одинаковой производительности составляет 3:1, нетрудно получить приблизительный объем воздушного ресивера и для этого типа оборудования.

Если ресивера нужного объема не оказалось, лучше купить с объемом несколько больше расчетного. Основанием увеличить объем ресивера может послужить режим потребления воздуха. В том случае, если он не равномерный, и предполагает пиковые нагрузки. Но значительное завышение объема ресивера также нерационально, поскольку заставит компрессор много работать на его заполнение.

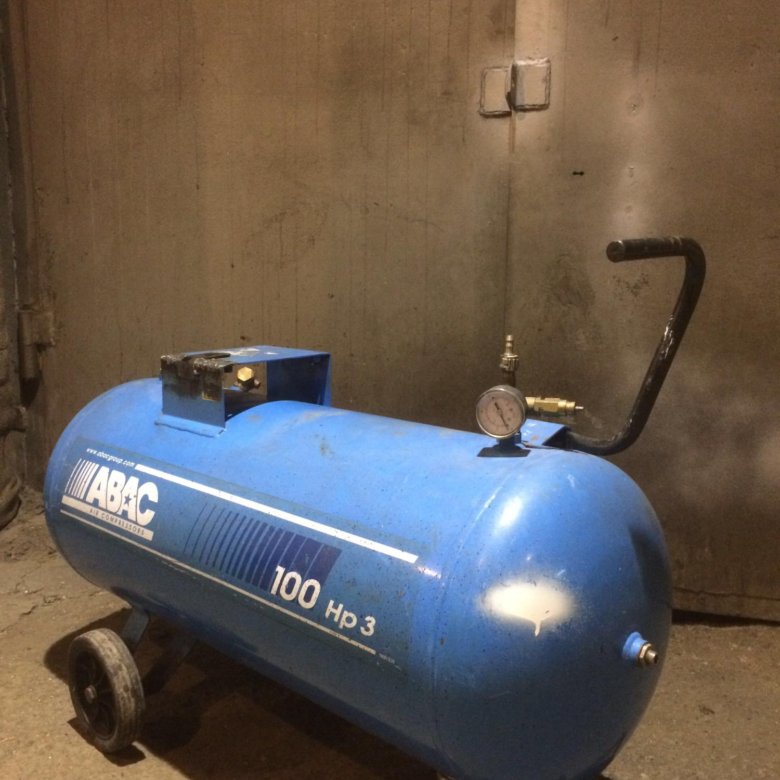

Как правило, передвижные компрессоры снаряжены ресивером объемом в несколько десятков литров ─ ресивер воздушный 10, 24, 30, 40, 50, 80, 100 литров. Часто ресивер является базисом, на котором смонтированы двигатель и компрессорный блок. Слишком большой воздушный ресивер отрицательно скажется на мобильности. Если воздушный компрессор с ресивером 100 литров передвигать вручную еще можно, то компрессор воздушный с ресивером 200 литров ─ получится едва ли.

Ресивер воздушный 200, 300, 500, 900 литров ─ это стационарное оборудование. При размещении в производственных помещениях предпочтительнее вертикальные воздушные ресиверы, которые легче интегрировать в пневмосистему даже в достаточно стесненных условиях. Очевидно, что если горизонтальный воздушный ресивер объемом 500 литров займет места много, то ресивер воздушный 10 м3 ─ непозволительно много.

Конструкция и технология изготовления воздушных ресиверов

Воздушный ресивер ─ это, как правило, сварная металлическая конструкция. Как правило, ─ потому что есть исключения. Рассчитанные на небольшое давление и объем, воздушные ресиверы могут быть выполнены из плотной резины и некоторых видов пластика. А металлические воздушные ресиверы ─ быть бесшовными, сделанными из цельной бесшовной трубы. Именно по такой технологии часто изготовлен ресивер воздушный алюминиевый. И все же в подавляющем большинстве случаев материалом для цилиндрической обечайки ресивера служит листовая сталь. Из этой же марки стали изготовлены днища, которые могут быть эллиптическими или плоскими. Первый вариант, благодаря рациональной форме, предпочтительнее. Эллиптические днища получают штамповкой или обкаткой.

Используют углеродистые, низколегированные, легированные стали. Углеродистая сталь ─ чаще всего марки Ст3. Низколегированная сталь ─ 09Г2С (вариант особенно подходящий для ресиверов, эксплуатируемых в условиях пониженных температур), 10ХСНД, 16ГА2Ф.

Учитывая, что воздушный ресивер ─ это преимущественно сварная конструкция, большое значение для его эксплуатационных параметров и безопасности имеет качество кольцевых и продольных швов. Ведь есть ресиверы, рассчитанные не только на давление 10, 11 или 16 бар, но и на 40 бар. Ресиверы с таким высоким рабочим давлением применяют при изготовлении полиэтиленовой тары.

Воздушные ресиверы обязательно подвергают пневматическим испытаниям на герметичность и гидравлическим на прочность.

В стандартную комплектацию входят манометр, предохранительный клапан, понижающий давление, сбрасывая его атмосферу, и сливная пробка для удаления конденсата, установленная в донной части баллона.

Штуцеры могут располагаться в различных местах ресивера и иметь различные присоединительные размеры. В больших ресиверах штуцеры могут быть заменены на фланцы.

Показания манометра должны быть хорошо видны персоналу. А исполнение шкалы таким, чтобы отчетливо выделялся диапазон рабочего давления, и сразу бросалось в глаза, когда оно «зашкаливает». В небольших воздушных ресиверах предусмотрены маленькие лючки, закрывающие отверстия, через которые можно осмотреть внутреннюю поверхность и выполнить регламентное обслуживание.

В ресиверах объемом в несколько кубических метров есть полноценные люки, через которые во время ревизии во внутренний объем может попасть персонал.

Дополнительная комплектация включает шасси для передвижения или ручки для переноски; площадку, служащую для монтажа компрессорного блока и двигателя; опоры для установки ресивера на фундамент; различные патрубки и даже электронное устройство для слива конденсата.

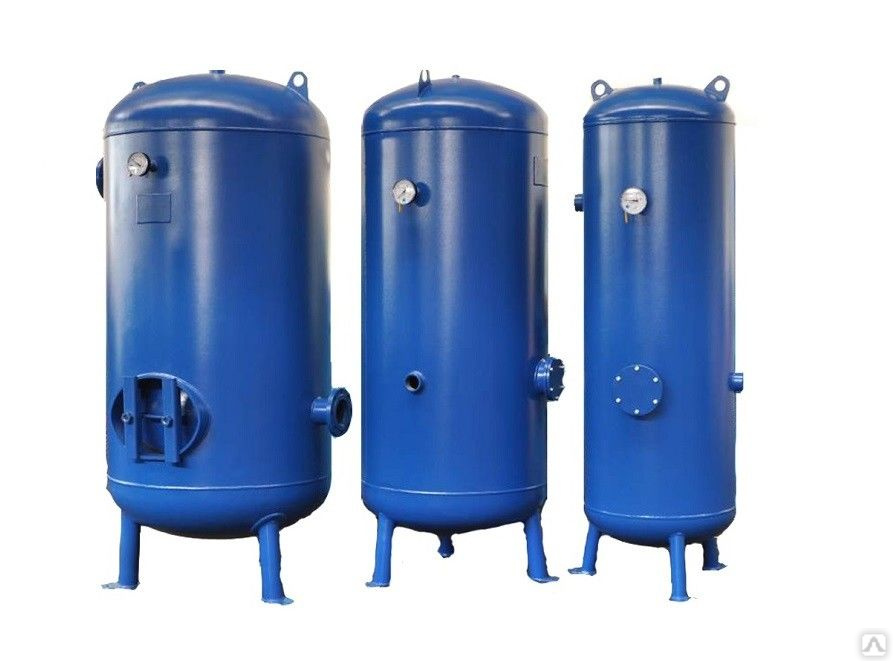

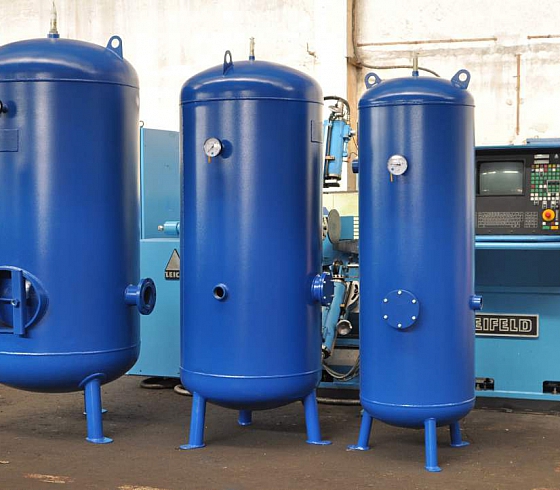

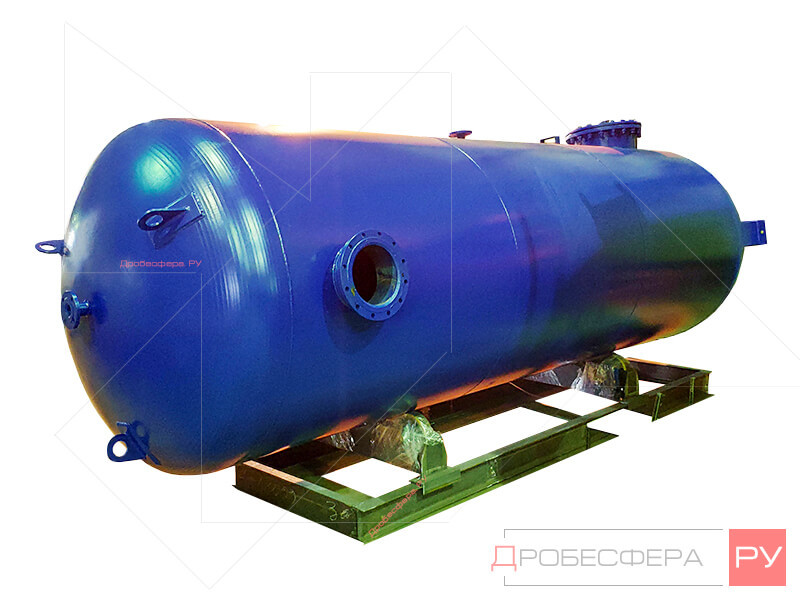

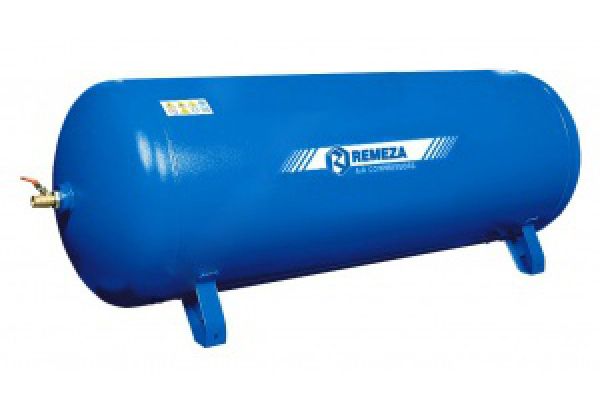

Конфигурация воздушных ресиверов может быть вертикальной или горизонтальной, в зависимости от этого различают ресивер вертикальный и ресивер горизонтальный. Второй вариант используют в передвижных установках, и для стационарных воздушных ресиверов небольшого объема, а также в случае низких потолков в цеху. Вертикальные воздушные ресиверы занимают меньше места.

Для обеспечения долгого срока службы и привлекательного внешнего вида важно, как и чем покрыта поверхность ресивера.

Это может быть порошковая краска. В большинстве случаев используют именно окрашенные воздушные ресиверы. Еще один вариант ─ оцинкованные воздушные ресиверы. Слой цинка изнутри и снаружи усиливает защиту стали от коррозии, и не только продлевает срок службы ресивера, но и предупреждает попадание образующихся в ее результате продуктов в сжатый воздух. Это особенно важно в пищевой промышленности и ряде областей химических технологий.

Некоторые производители наряду с ресиверами, входящими в состав предусмотренного ассортиментом выпускаемой продукции модельного ряда, изготавливает ресиверы по индивидуальным заказам в заявленном диапазоне объема и давления.

Подбор оборудования для пневматической сети, как часть работ по ее по проектированию, монтажу и подключению, ─ задача непростая, требующая от выполняющих ее специалистов высокой квалификации и опыта. В противном случае очень велика вероятность того, что сеть получится экономически неэффективной, а техника будет часто выходить из строя. Обращение в компанию «БиТех» (https://bi-teh.ru/) гарантирует не только приобретение работоспособного и эффективного компрессорного оборудования, но и его полноценное сопровождение на всех этапах жизненного цикла. Что позволит ему в полной мере раскрыть и реализовать свои лучшие качества, а его обладателям этими качествами воспользоваться.

Как ваш воздушный ресивер повышает эффективность системы — часть 1

Если у вас есть система сжатого воздуха, скорее всего, у вас также есть по крайней мере один воздушный ресивер. Но знаете ли вы , почему у вас есть резервуар с воздушным ресивером, и что он делает для вашей системы?

Ресиверам не всегда уделяется много внимания, но они являются важным компонентом системы сжатого воздуха. Резервуар воздушного ресивера подходящего размера обеспечивает безопасную и эффективную работу вашей системы и обеспечивает запас дополнительной мощности для использования в периоды пиковой нагрузки.

Ресивер является важным компонентом системы сжатого воздуха.

Для чего нужен ресивер?

Резервуар воздушного ресивера (иногда называемый резервуаром воздушного компрессора или резервуаром для хранения сжатого воздуха) представляет собой тип сосуда под давлением, который получает воздух от воздушного компрессора и удерживает его под давлением для будущего использования. Резервуары бывают разных размеров и как в вертикальном, так и в горизонтальном исполнении. Резервуар воздушного ресивера обеспечивает временное хранение сжатого воздуха. Это также помогает вашей системе сжатого воздуха работать более эффективно. Резервуар воздушного ресивера выполняет три основные функции:

В нем хранится сжатый воздух, который можно использовать для коротких мероприятий с высоким спросом.
Подает постоянный воздушный сигнал на органы управления воздушным компрессором.
При использовании в качестве «влажного резервуара» он действует как вторичный теплообменник, повышая эффективность осушителя воздуха.

Ресиверы служат для временного хранения сжатого воздуха и помогают системам сжатого воздуха работать более эффективно.

Средние пики при хранении сжатого воздуха

Основная роль ресивера заключается в обеспечении временного хранения сжатого воздуха. Хранение сжатого воздуха позволяет системе усреднять пиковые потребности в сжатом воздухе в течение смены. Вы можете думать о своем воздушном ресивере как о батарее для вашей системы сжатого воздуха, за исключением того, что он хранит воздух вместо химической энергии.

Этот воздух можно использовать для питания коротких событий с высоким спросом (до 30 секунд), таких как быстрый взрыв пескоструйного аппарата, импульс пылесборника или кто-то, кто использует духовой пистолет, чтобы отряхнуться. Воздух в баке доступен, даже когда воздушный компрессор не работает. Хранение сжатого воздуха снижает внезапные нагрузки на воздушный компрессор, продлевая срок службы вашей системы. Использование резервуара с воздушным ресивером также может позволить вам использовать воздушный компрессор меньшей мощности для более крупных работ.

Усиление управления воздушным компрессором

Резервуар воздушного ресивера обеспечивает постоянное управление воздушным компрессором, устраняя короткие циклы и избыточное давление. Неравномерное использование сжатого воздуха вызывает неравномерную нагрузку на воздушный компрессор, что приводит к быстрой цикличности управления воздушным компрессором, когда воздушный компрессор включается и выключается, чтобы удовлетворить мгновенную потребность. Каждый раз, когда система включается и выключается (или загружается/разгружается), это называется «циклом». Для двигателя воздушного компрессора лучше поддерживать эти циклы как можно дольше.

Со временем частые короткие циклы приводят к преждевременному выходу из строя переключателей и других компонентов воздушного компрессора. Быстрая цикличность может привести к чрезмерному износу контактора двигателя или даже к короткому замыканию двигателя из-за изоляции обмотки. Резервуар воздушного ресивера устраняет короткие циклы и обеспечивает более стабильное давление в системе для органов управления.

A Вторичный теплообменник

При сжатии воздуха под давлением его температура повышается; это простой закон физики, известный как закон давления-температуры. В зависимости от типа используемого воздушного компрессора воздух, выходящий из воздушного компрессора, может иметь температуру от 250°F до 350°F. Это слишком жарко для непосредственного использования большинства пневматических устройств.

Более горячий воздух также содержит больше влаги, что приведет к избыточному водяному пару, который будет конденсироваться в линиях управления и инструментах, если его не удалить. Перед использованием сконденсированный воздух необходимо охладить и высушить. Теплообменник используется для отвода избыточного тепла, вызванного сжатием. Резервуар воздушного ресивера действует как вторичный теплообменник; поскольку воздух находится в резервуаре или медленно проходит через него, он со временем естественным образом охлаждается. Резервуар воздухоприемника поддерживает работу первичного теплообменника; понижение температуры воздуха еще на 5–10 °F не является чем-то необычным.

Как ресивер повышает эффективность

Добавление ресивера значительно повышает эффективность вашей системы сжатого воздуха и может даже снизить затраты на электроэнергию и техническое обслуживание. Они делают это за счет:

Сокращения потерь сжатого воздуха из-за чрезмерной продувки поддона.
Снижение требований к давлению для воздушного компрессора и воздушной сети.
Повышение эффективности осушителя воздуха за счет снижения влажности.

Сокращение отходов сжатого воздуха

Поскольку воздушный компрессор включается и выключается, сжатый воздух может расходоваться зря. Каждый раз, когда винтовой воздушный компрессор разгружается, отстойник (масляный бак) вентилируется. Сжатый воздух высвобождается во время вентиляции. Со временем это приводит к потере тысяч кубических футов сжатого воздуха, который в противном случае мог бы использоваться для обеспечения процессов на вашем предприятии. Резервуар для хранения воздуха подходящего размера снижает частые циклы и вентиляцию.

Уменьшение рабочего давления воздушного компрессора

Ресивер для сжатого воздуха является аккумулятором для вашего предприятия, предоставляя дополнительный резервуар сжатого воздуха, который вы можете использовать в периоды повышенного спроса. Без запаса сжатого воздуха системе придется работать при более высоких давлениях, чтобы она всегда была готова к пиковым нагрузкам. По сути, вы просите свою систему работать так, как если бы ваше предприятие всегда работало с максимальным спросом. Это приводит к повышенному потреблению энергии и износу системы.

Если вы полагаетесь на свой воздушный ресивер для событий с высоким спросом, вы можете снизить общее рабочее давление в вашей системе, что приведет к снижению затрат на электроэнергию. Вы также можете приобрести воздушный компрессор меньшего размера с меньшей мощностью кубических футов в минуту, полагаясь на свой резервуар с воздушным ресивером для мероприятий с высоким спросом. В среднем каждые два фунта на квадратный дюйм в вашей системе уменьшают потребность в энергии на один процент. Это может привести к ежегодной экономии сотен или тысяч долларов на счетах за электроэнергию.

Расчет объема хранилища для систем сжатого воздуха — запись вебинара

Загрузите слайды и посмотрите запись БЕСПЛАТНОЙ веб-трансляции, чтобы узнать:

Стратегии хранения для систем сжатого воздуха
Правильное расположение и конфигурация трубопроводов резервуаров воздухоприемников для различных применений
Формулы, используемые для расчета размера воздухосборников и оптимального объема хранилища сжатого воздуха
Как рассчитать и решить более сложные ситуации, такие как снижение давления
Понимание и оценка дренажа для ваших потребностей в хранении
Как подобрать размер дренажа в соответствии с количеством конденсата, образующегося в системе сжатого воздуха
Как мониторинг аварийных сигналов может информировать пользователей о важных сигналах и неисправностях

Пригласить меня на вебинар

Повышение эффективности осушителя

Функция теплообменника ресивера помогает повысить эффективность осушителя воздуха.

Когда воздух медленно проходит через ресивер, он охлаждается. Более холодный воздух не может удерживать столько влаги, сколько теплый воздух, поэтому избыточная влага конденсируется и выпадает из воздуха в виде жидкости. Вода сливается через клапан на дне бака. За счет предварительного удаления влаги ресивер уменьшает объем работы, которую должен выполнять осушитель воздуха. Эта повышенная эффективность означает дополнительную экономию энергии для вашей системы.

Еще одним преимуществом ресиверов является повышенная эффективность осушителя сжатого воздуха.

Другие преимущества ресивера

Ресиверы также повышают эффективность и производительность вашей системы. Дополнительные преимущества включают в себя:

Сокращение количества циклов: Как уже говорилось, ресивер уменьшает количество циклов для вашего воздушного компрессора, сглаживая пиковые нагрузки на сжатый воздух. Меньшее количество циклов приводит к меньшему потреблению энергии и меньшему износу других компонентов системы, что продлевает срок службы вашего воздушного компрессора.
Гашение пульсаций: Резервуар воздушного ресивера действует как устройство гашения пульсаций, поглощая вибрации от двигателя воздушного компрессора и пульсации воздушного потока. Это снижает усталость трубопроводов и других компонентов системы.
Удаление грязи: Твердые частицы могут попасть в воздушный поток из-за коррозии внутри системы, выхлопных газов двигателя воздушного компрессора или твердых частиц в воздухе помещения. Многие из этих частиц выпадают из воздуха вместе с конденсатом в резервуаре воздушного ресивера. Лишняя грязь затем просто сливается вместе с жидкостями. В результате воздух, поступающий в осушитель воздуха, чище и суше, чем воздух, поступающий непосредственно из воздушного компрессора.

Ежемесячный электронный информационный бюллетень по очистке сжатого воздуха и трубопроводам

С акцентом на оптимизацию спроса осушители сжатого воздуха, фильтры, управление конденсатом, резервуары, трубопроводы и пневматические технологии профилированы.

Как обеспечить надежность системы при одновременном снижении перепада давления и потребности, изучается в тематических исследованиях по оценке системы.

Получать электронную рассылку

Типы ресиверов

Резервуары ресивера бывают разных размеров и конфигураций. Также важно знать, что существует два типа хранения сжатого воздуха: влажное и сухое. Танки одинаковые; разница в том, как они установлены.

«Мокрые» накопительные емкости располагаются перед системой осушки воздуха. В этой конфигурации воздух проходит через резервуар, входя через нижний порт из воздушного компрессора и выходя через верх в осушитель.

Влажное хранение повышает эффективность осушителя воздуха, позволяя избыточной воде и смазке конденсироваться из воздуха до того, как он попадет в осушитель.

Резервуар для хранения влажного воздуха также продлевает срок службы элемента предварительной фильтрации, который расположен между резервуаром для хранения влажного воздуха и осушителем. Поскольку воздух, проходящий через фильтр, чище и суше, чем воздух, выходящий непосредственно из воздушного компрессора, засорение фильтра жидкостями сводится к минимуму, а также результирующее падение давления на стороне осушителя воздуха в системе.
Воздушный компрессор не испытывает противодавления, так как воздух не проходит фильтрацию перед поступлением в ресивер. Это приводит к более стабильному сигналу давления на контроллер воздушного компрессора.

«Сухие» резервуары для хранения расположены после осушителей воздуха для хранения уже осушенного и отфильтрованного сжатого воздуха. Нет необходимости пропускать сжатый воздух через резервуар для сухого хранения.

Сухой сжатый воздух готов к использованию прямо из резервуара, поэтому он сразу же доступен в случае повышенного спроса.
Сухое хранение снижает нагрузку на осушитель воздуха во время мероприятий с повышенным спросом. Без ресивера с сухим воздухом воздух из ресивера с влажным воздухом перед использованием должен пройти через осушитель воздуха. В периоды повышенного спроса осушитель подвергается риску перегрузки, поскольку система пытается пропускать воздух с большими объемами, чем рассчитано осушитель. Если осушитель не справляется с нагрузкой, эффективность сушки снижается, что может привести к нежелательному попаданию воды в воздуховоды.

В большинстве случаев требуется сочетание влажного и сухого хранения для оптимальной эффективности и производительности.

Оптимизация производительности системы сжатого воздуха

Ресивер — невоспетый герой в мире оборудования для сжатого воздуха. Обеспечение достаточной емкости хранения воздуха будет иметь большое значение для повышения эффективности и производительности вашей системы сжатого воздуха. Проектировщик системы сжатого воздуха может помочь вам найти правильный объем хранилища и соотношение влажности и сухости для вашего применения и схемы использования воздуха.

Лучшие новости? Резервуар воздушного ресивера — это относительно небольшая инвестиция по сравнению с общей стоимостью вашей системы сжатого воздуха и соответствующими счетами за электроэнергию — и после установки ваш резервуар прослужит много лет, если за ним правильно ухаживать. Добавление дополнительного хранилища — это экономичное обновление системы с высокой рентабельностью инвестиций. Как только вы поймете, как ваш ресивер улучшает вашу систему, вам будет легко принять решение.

Об авторе

Деррик Тейлор — соучредитель и генеральный директор PneuTech USA, электронная почта: [email protected], тел: 888-966-9007, доб. 4000. Он обладает более чем 20-летним опытом работы в сфере обслуживания, установки, продаж и проектирования систем сжатого воздуха. Тейлор также является совладельцем Fluid-Aire Dynamics, ведущего дистрибьютора промышленного оборудования для сжатого воздуха на рынках Чикаго, Милуоки, Миннеаполиса и Сан-Антонио.

О компании PneuTech

PneuTech — мировой производитель воздушных компрессоров, осушителей воздуха и оборудования для сжатого воздуха. Для получения дополнительной информации посетите https://pneutech.com/usa/.

Все фотографии предоставлены PneuTech USA.

Чтобы прочитать часть 2 этой статьи, посетите сайт www. airbestpractices.com/system-assessments/pipingstorage/air-receiver-tank-care-guide-sizing-safety-and-storage.

Чтобы прочитать аналогичные статьи о Хранение сжатого воздуха , посетите сайт www.airbestpractices.com/system-assessments/piping-storage.

Что такое воздушный ресивер?

Воздушный ресивер, иногда называемый ресивером для сжатого воздуха, является неотъемлемой частью любой системы сжатого воздуха. Основная цель этого — служить временным хранилищем для удовлетворения пиковых потребностей вашей системы и оптимизации эффективности работы вашего предприятия.

Зачем нужен воздушный ресивер?

Ваша установка воздушного компрессора теоретически может работать без ресивера, но отсутствие ресивера в вашей воздушной системе может увеличить количество циклов загрузки и разгрузки компрессора, что усложнит работу компрессора. Важно помнить, что циклы загрузки/разгрузки будут зависеть от колебаний спроса на вашем объекте. Ресиверы, обычно называемые сосудами или резервуарами, используются для хранения сжатого воздуха до того, как он попадет в систему трубопроводов и/или оборудование.

Проще говоря, воздушные ресиверы действуют как буферный механизм между компрессором и колебаниями давления, вызванными изменяющейся потребностью. Некоторые воздушные компрессоры могут быть «установлены на баке», что означает, что они поставляются в комплекте и устанавливаются на верхней части воздушного ресивера. Этот тип установки очень предпочтителен на объектах, где пространство имеет большое значение. Наличие компрессора, установленного на баке, может сэкономить как пространство, так и первоначальные затраты на установку, связанные с вводом в эксплуатацию автономной осушителя. Это чаще всего наблюдается с компрессорами меньшего диапазона, в основном до 26 кВт или 35 л.с. Воздушные компрессоры большего размера не подходят для установки на бак, так как они становятся слишком тяжелыми и могут представлять угрозу безопасности.

Ресиверы влажного и сухого воздуха

Как правильно подобрать размер воздушных ресиверов?

Когда дело доходит до размеров воздушного ресивера, следует помнить хорошее эмпирическое правило: 3-4 галлона на каждый кубический фут в минуту или 10-15 литров на каждый литр сжатого воздуха в секунду, в зависимости от типа воздуха. используемый компрессор и применение. Как и в случае с размером воздушного компрессора, существует ряд факторов, которые следует учитывать при определении правильного размера воздушного ресивера для вашей установки. Настоятельно рекомендуется учитывать следующие факторы:

1. Минимизация колебаний/падений давления: Для сведения к минимуму колебаний давления, которые могут повлиять на производственный процесс и качество конечного продукта, можно использовать воздушный ресивер. При выборе правильного ресивера для вашего компрессора вы должны помнить о двух параметрах: выходном давлении вашего компрессора и о том, что требуется вашему приложению в точке использования. Обратите внимание, что сжатый воздух, хранящийся в вашем воздушном ресивере, полезен только до тех пор, пока его давление достаточно для процесса, в котором он используется. Вот почему важно учитывать продолжительность (в минутах), в течение которой воздушный ресивер может подавать воздух под необходимым давлением для вашего конечного пользователя/оборудования.

2. Удовлетворение краткосрочных пиковых потребностей в воздухе: Если потребность в сжатом воздухе резко меняется в течение дня, важно учитывать скачки потребности, чтобы гарантировать, что давление в системе не упадет ниже допустимого уровня. Воздушный ресивер обеспечивает хранение для удовлетворения краткосрочных пиковых потребностей в воздухе, которые не может удовлетворить компрессор. В зависимости от времени суток, графика смен или даже необычного спроса (например, периодического использования пескоструйного аппарата или абразивно-струйного аппарата) потребность в воздухе может меняться. Важно полностью понимать область применения и требуемое количество кубических футов в минуту или литров/секунду воздуха, а также ожидаемые пиковые нагрузки вашей системы, поскольку от этого зависит, какой поток сжатого воздуха необходим, чтобы избежать нехватки на любой части вашего процесса. .

3. Вопросы энергопотребления: Использование воздушного ресивера может помочь снизить энергопотребление вашей системы сжатого воздуха, позволяя компрессорам с нагрузкой/разгрузкой (с фиксированной скоростью) работать в более длительном цикле и с более узкими диапазонами давления. Наличие резервуара подходящего размера и большего количества воздуха, чем требуется, снизит вероятность запуска триммерного компрессора для удовлетворения возросшей потребности в расходе, что может значительно сократить потребление энергии. Это также предотвратит колебания давления и частые запуски двигателя, обеспечивая при этом стабильное давление и продлевая срок службы компрессора.

4. Соображения безопасности: При необходимости воздушный ресивер обеспечит подачу воздуха для безопасного отключения производственных процессов и систем в аварийной ситуации.

Как часто я должен опорожнять воздушный резервуар?

В компрессорах без встроенных осушителей или без осушителя в системе ресивер может оказаться влажным. Необработанный и влажный сжатый воздух может привести к повреждению оборудования и ухудшению качества вашего продукта, а также может повлиять на воздушный ресивер. Конденсат или вода будут скапливаться в воздушном ресивере и, если их не слить, могут привести к коррозии, которая может поставить под угрозу целостность вашего воздушного ресивера и привести к преждевременному износу сосуда. Рекомендуется опорожнять воздушный ресивер не реже одного раза в день и чаще, если компрессор работает с полной нагрузкой в течение дня. Простой способ гарантировать, что вы никогда не забудете, – это инвестировать в поплавковый слив, слив по таймеру или электронный сливной клапан. Для достижения наилучших результатов и для того, чтобы убедиться, что ваша система сжатого воздуха подходит для вашего применения, обратитесь к специалисту по сжатому воздуху для получения дополнительной помощи в ваших потребностях.

Какое давление должно быть в моем воздушном ресивере и важно ли это?

Возможно, вы уже это слышали: более высокое давление в вашем воздушном ресивере будет означать больше воздуха для вашего процесса и инструментов, поэтому вам не нужно будет покупать компрессор большего размера, даже если ваш спрос со временем возрастет. Это утверждение неверно, и давление в вашем баке должно быть связано с выходным давлением вашего компрессора. Большинство стандартных приводных компрессоров с фиксированной и регулируемой скоростью могут подавать сжатый воздух под давлением до 175 фунтов на кв. дюйм (12 бар), однако большинство промышленных предприятий работают под давлением 100–125 фунтов на кв. дюйм (7–8 бар). В зависимости от потребностей вашего объекта максимальное давление воздушного ресивера должно быть соответствующим образом рассчитано. Например, если ваш компрессор с фиксированной скоростью рассчитан на максимальное давление 125 фунтов на кв. дюйм (8 бар), воздушный ресивер должен быть рассчитан на минимальное давление 150 фунтов на кв. дюйм (10 бар). Большинство воздушных компрессоров с приводом с регулируемой скоростью (VSD) рассчитаны на давление до 175 фунтов на кв. дюйм (12 бар), поэтому для этого типа системы сжатого воздуха больше подходит воздушный ресивер на 200 фунтов на кв. дюйм (14 бар).

Каждый воздушный ресивер должен быть оборудован предохранительным клапаном, который предназначен для сброса давления из резервуара в случае, если резервуар достигает максимально допустимого давления внутри сосуда. Важно помнить, что более высокое давление не означает больший расход (куб. фут/мин или л/с), а как раз наоборот, при повышении давления расход уменьшается.

Очень важно понимать настройки минимального и максимального давления для машин, использующих сжатый воздух, и, если возможно, использовать регуляторы давления вне воздушного ресивера и/или в месте использования. Следует помнить хорошее практическое правило: каждые 2 фунта на кв. в дальнейшем энергосбережении.

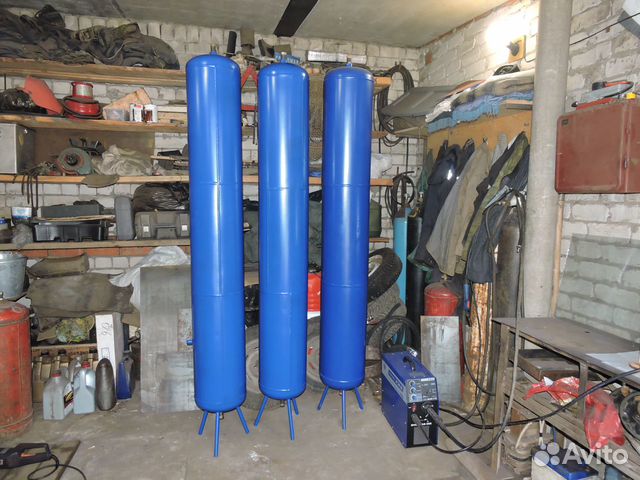

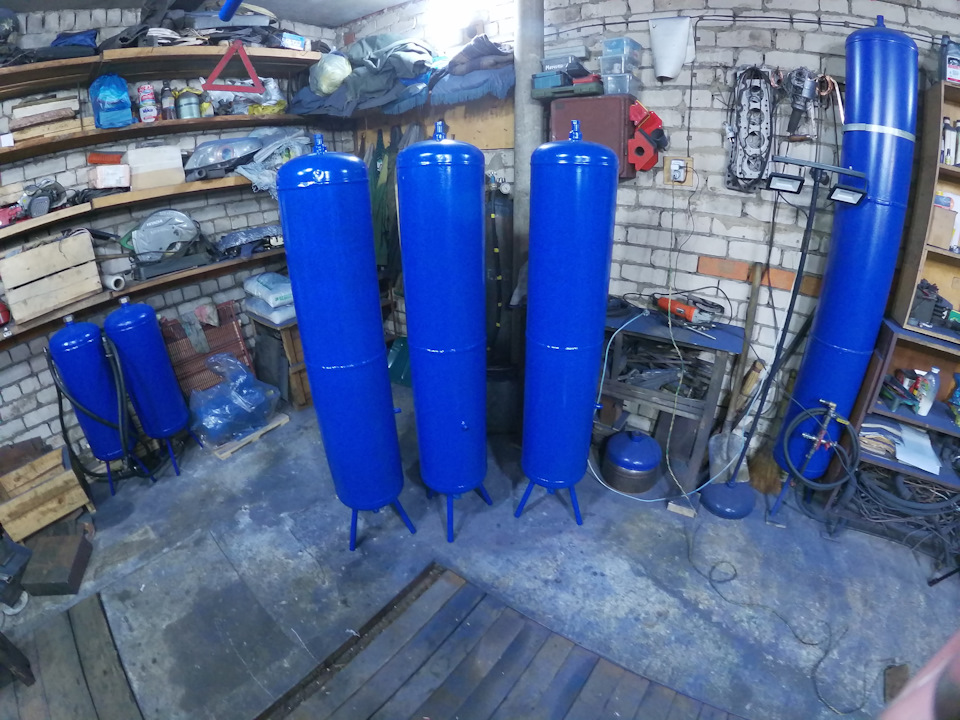

Воздушный ресивер своими руками?

Хотя у некоторых может возникнуть соблазн заняться изготовлением собственного воздушного ресивера своими руками, это не тот товар, который следует собирать самостоятельно. Из-за чрезвычайного потенциала рисков безопасности и правовых норм. Воздушные ресиверы всегда следует приобретать у известного производителя воздушных компрессоров или у профессионального строителя сосудов под давлением. Лучше всего обратиться к местному эксперту по сжатому воздуху за советом и подходящим решением для ваших потребностей в сжатом воздухе.
