Выключатели путевые серии ВП
Путевой выключатель ВП

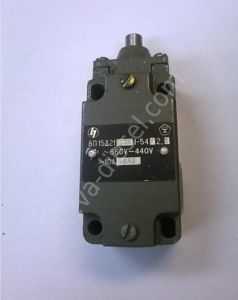

Выключатели путевые полумгновенного и прямого действия серии ВП15К ТУ У3.12-00216875-019-96
Выключатели путевые серии ВП15К полумгновенного и прямого действия предназначены для управления производственными процессами стационарных устройств и рассчитаны для коммутации электрических цепей переменного тока напряжения до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров (кулачков) в определенных точках пути контролируемого объекта. Выключатели используются для работы в палатках, кузовах, прицепах и металлических помещениях без изоляции – категория размещения 2.
Главные технические характеристики:
Напряжение:
– минимальное, при котором могут работать выключатели на переменном и постоянном токе – 24V.
Ток:
– номинальная сила тока выключателей (переменного и постоянного) – 10А.
Группа коммутационной стойкости – А или Б:
- для выключателей полумгновенного действия: A – 2,5*106 Б – 1,0*106
- для выключателей прямого действия: A – 4,0*106 Б – 2,0*106
Количество коммутируемых цепей:
– 2 цепи (выключатель двухцепной с одним замыкающим и одним размыкающим контактами).
Крепление:
– базовое, резьбовой неуплотненный ввод (один или три ввода).
Конструктивное исполнение приводного элемента:
- толкатель;
- толкатель с роликом;
- рычаг с роликом с переменным углом установки;
- рычаг регулируемый по длине;
- рычаг с роликом регулируемый по длине.
Степень защиты:
IP 54
Исполнение по климатическому воздействию:
У2; Т2; ХЛ2
| типоисполнение ВП15К | вид привода | габариты в мм | |
| ВП15К21Б211-54У2.3 | полумгновенные | толкатель | 103х40х46 |
| ВП15К21Б211-54У2.8 | прямого действия | ||
| ВП15К21Б221-54У2.3 | полумгновенные | толкатель с роликом | 103х40х46 |
| ВП15К21Б221-54У2.8 | прямого действия | ||
| ВП15К21Б231-54У2.3 | полумгновенные | рычаг с роликом | 103х40х46 |
| ВП15К21Б231-54У2.8 | прямого действия | ||
| ВП15К21Б261-54У2.3 | полумгновенные | рычаг, регулируемый по длине | 103х40х46 |
| ВП15К21Б261-54У2.8 | прямого действия | ||
| ВП15К21Б291-54У2.3 | полумгновенные | рычаг с роликом, регулируемый по длине | 103х40х46 |
| ВП15К21Б291-54У2.8 | прямого действия | ||
*Все изделия из таблицы имеют три ввода.
Выключатели путевые мгновенного действия серии ВП16Р ТУ У3.12-00216875-002-97
Выключатели путевые серии ВП16Р мгновенного действия предназначены для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров рабочих механизмов. Выключатели могут также использоваться в непроизводственных целях, в частности для контроля положения объекта (например, кабины лифта или другого помещения).
Главные технические характеристики:
Напряжение:
– минимальное, при котором могут работать выключатели на переменном и постоянном токе – 12V.
Ток:
– номинальная сила тока выключателей (переменного и постоянного) – 16А.
Группа коммутационной стойкости – А или Б:
A – 2,5*106 Б – 1,0*106
Количество коммутируемых цепей:
– 2 цепи (выключатель двухцепной с одним замыкающим и одним размыкающим контактами).
Крепление:
– базовое.
Тип ввода проводника в кожух выключателя:
- обозначение Г – резьбовой неуплотненный ввод;
- обозначение Д – притычный ввод через отверстие в основании выключателя;
- обозначение Е – уплотненный ввод через сальник.
Конструктивное исполнение приводного элемента:
- рычаг с роликом, позволяет изменять направление рабочего хода и угол установки рычага в пределах ±55о относительно продольной оси выключателя;
- селективный привод;
- V-образный рычаг с роликом на каждом плече.
Степень защиты:
IP 55
Исполнение по климатическому воздействию:
У2; Т2; ХЛ2
| типоисполнение ВП16Р | вид привода | |
| ВП16РГ23Б231-55У2.3 | резьбовой неуплотненный ввод | рычаг с роликом |
| ВП16РД23Б231-55У2.3 | притычный ввод | |
| ВП16РЕ23Б231-55У2.3 | уплотненный ввод через сальник | |
| ВП16РГ23Б241-55У2.3 | резьбовой неуплотненный ввод | селективный |
| ВП16РД23Б241-55У2.3 | притычный ввод | |
| ВП16РЕ23Б241-55У2.3 | уплотненный ввод через сальник | |
| ВП16РГ23Б251-55У2.3 | резьбовой неуплотненный ввод | рычаг с роликом, регулируемый по длине |
| ВП16РД23Б251-55У2.3 | притычный ввод | |
| ВП16РЕ23Б251-55У2.3 | уплотненный ввод через сальник | |
*Все изделия из таблицы имеют габариты 155х52х79.
Выключатели путевые прямого действия серии ВП19М ТУ У3.12-05807629-007-97
Выключатели путевые серии ВП19М прямого действия предназначены для коммутации электрических цепей управления переменного тока напряжением до 660V частоты 50-60Hz и постоянного тока напряжением до 440V под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

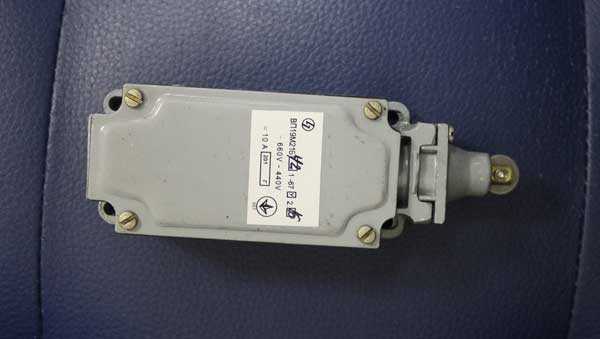

Рис. 1 – Общий вид выключателя ВП-19

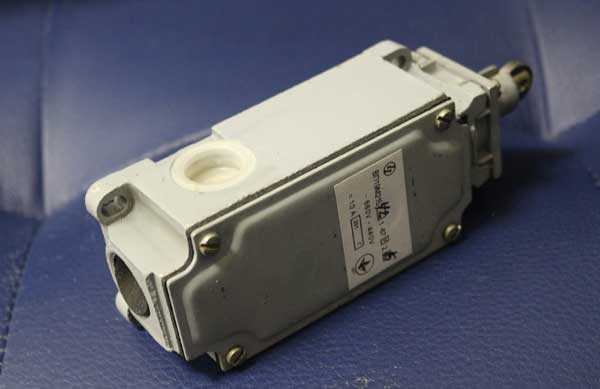

Рис. 2 – Выключатель путевой ВП-19М
Главные технические характеристики:
Напряжение:
– минимальное, при котором могут работать выключатели на переменном и постоянном токе – 12V.
Ток:
– номинальная сила тока выключателей (переменного и постоянного) – 10А.
Группа коммутационной стойкости – А или Б:
A – 2,5*106 Б – 1,0*106
Количество полюсов:
- трехполюсные;
- четырехполюсные.
Крепление:
- базовое;
- фронтальное.
Конструктивное исполнение приводного элемента:
- толкатель;
- толкатель с роликом;
- рычаг с роликом или селективный привод.
Степень защиты:
Исполнение по климатическому воздействию:
- У2 или Т2;
- У3 или Т3.
Порядок замыкания контактов:
- прямой;
- обратный.
| типоисполнение ВП19М | комбинация замыкающих и размыкающих контактов | вид привода | габариты в мм |
| ВП19М21Б311-00У3 | 11,12,13,14 | толкатель | 87х30х31 |
| ВП19М21Б411-00У3 | 15,16,17 | ||
| ВП19М21Б312-00У3 | 11,12,13,14 | толкатель | 134х50х48 |
| ВП19М21Б412-00У3 | 15,16,17 | ||
| ВП19М21Б322-00У3 | 11,12,13,14 | толкатель с роликом | 134х50х48 |
| ВП19М21Б422-00У3 | 15,16,17 | ||
| ВП19М21Б332-00У3 | 11,12,13,14 | рычаг с роликом | 162х50х72 |
| ВП19М21Б432-00У3 | 15,16,17 | ||
| ВП19М21Б311-67У2 | 11,12,13,14 | толкатель | 157х62х47 |
| ВП19М21Б411-67У2 | 15,16,17 | ||
| ВП19М21Б321-67У2 | 11,12,13,14 | толкатель с роликом | 157х62х47 |
| ВП19М21Б421-67У2 | 15,16,17 | ||
| ВП19М21Б331-67У2 | 11,12,13,14 | рычаг с роликом | 185х62х67 |
| ВП19М21Б431-67У2 | 15,16,17 |
*При заказе обязательно указывается комбинация замыкающих и размыкающих контактов
Выключатели путевые прямого действия серии ВП83 ТУ У3.1.2-00216875-107:2005
Выключатели путевые серии ВП83 контактные прямого действия с принудительным разрывом цепи предназначены для применения в электрических устройствах безопасности лифтов для коммутации электрических цепей управления переменного тока частоты 50-60Hz на напряжение до 660V и постоянного тока на напряжение до 440V под воздействием управляющих элементов в определенных точках пути контролируемого объекта.
Главные технические характеристики:
Напряжение:
– минимальное, при котором могут работать выключатели на переменном и постоянном токе – 12V.
Ток:
– номинальный тепловой ток – 16А.
Группа коммутационной износостойкости:
0,5*106
Количество полюсов:
– два полюса.
Исполнение корпуса по виду ввода проводок:
- обозначение Г – резьбовой неуплотненный ввод;
- обозначение Е – резьбовой уплотненный ввод через сальник.
Крепление:
– базовое.
Конструктивное исполнение приводного элемента:
– рычаг с роликом.
Степень защиты:
IP 55.
Исполнение по климатическому воздействию:
Рабочий ход привода выключателя:
– не менее 30о или 16о.
| типоисполнение ВП83 | вид привода | габариты в мм |
| ВП83-Г23-231-55УХЛ3 30о | рычаг с роликом | 117х52х79 |
| ВП83-Г23-231-55УХЛ3 16о | ||
| ВП83-Е23-231-55УХЛ3 30о | ||
| ВП83-Е23-231-55УХЛ3 16о |
