Вр 70 80 – Технические характеристики вентилятора ВР 80-70
alexxlab | 08.08.2020 | 0 | Разное

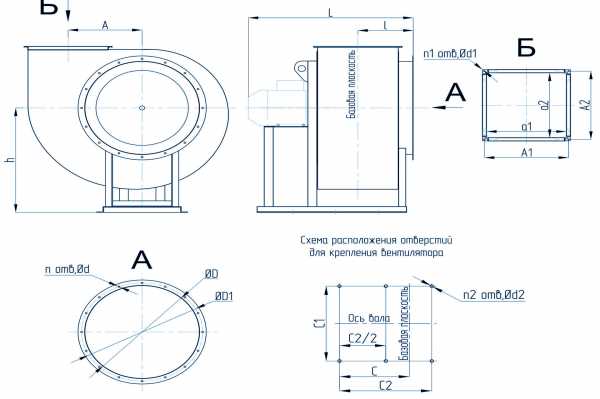

Габаритные и присоединительные размеры ВР 80-70

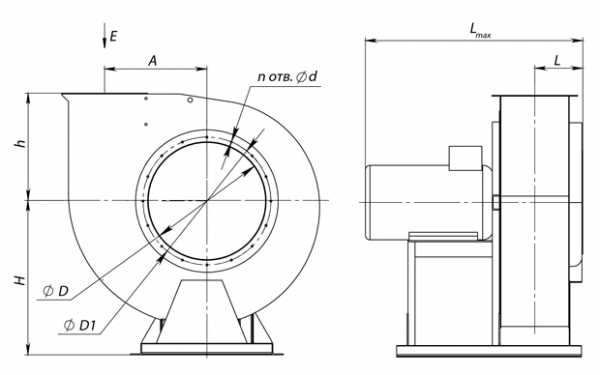

Габаритные и присоединительные размеры вентиляторов ВР 80-70 исп-1
Типоразмер вентилятора | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм |
2,5 | 162 | 257 | 290 | 175 | 175 | 197 | 197 | 320 | 521 | 165 |
3,15 | 205 | 318 | 353 | 221 | 221 | 243 | 243 | 410 | 604 | 188 |
3,55 | 230 | 360 | 388 | 248 | 248 | 282 | 282 | 453 | 694 | 202 |
4 | 260 | 405 | 440 | 280 | 280 | 312 | 312 | 520 | 763 | 218 |
5 | 324 | 502 | 537 | 350 | 350 | 382 | 382 | 650 | 845 | 253 |
6,3 | 410 | 633 | 668 | 441 | 441 | 472 | 472 | 720 | 1002 | 299 |
7,1 | 462 | 715 | 752 | 496 | 496 | 532 | 532 | 805 | 1150 | 332 |
8 | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 905 | 1300 | 388 |
10 | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1212 | 1534 | 452 |
12,5 | 813 | 1250 | 1310 | 875 | 875 | 906 | 906 | 1350 | 1826 | – |
Типоразмер вентилятора | L1, мм | L2, мм | L3, мм | S, мм | d, мм | d1, мм | d2, мм | h, мм | nотв., шт | n1отв., шт | n4отв., шт |
2,5 | 265 | 32 | – | 220 | 8 | 12 | 198 | 8 | 4 | 4 | |
3,15 | 316 | 84 | – | 220 | 8 | 8 | 12 | 238 | 8 | 4 | 4 |
3,55 | 409 | 61 | – | 290 | 10 | 10 | 12 | 260 | 8 | 4 | 4 |
4 | 386 | 114 | – | 290 | 10 | 10 | 12 | 291 | 8 | 4 | 4 |
5 | 376 | 104 | – | 410 | 10 | 10 | 15 | 340 | 8 | 4 | 4 |
6,3 | 395 | 125 | – | 460 | 10 | 10 | 14 | 420 | 8 | 4 | 4 |
7,1 | 510 | 210 | – | 530 | 10 | 10 | 15 | 476 | 8 | 4 | 4 |
8 | 465 | 135 | – | 606 | 12 | 10 | 14 | 533 | 16 | 4 | 4 |
10 | 240 | 382 | 240 | 796 | 12 | 10 | 18 | 646 | 16 | 4 | 6 |
12,5 | 407 | 268 | 407 | 1260 | 14 | 10 | 14 | 800 | 16 | 4 | 6 |

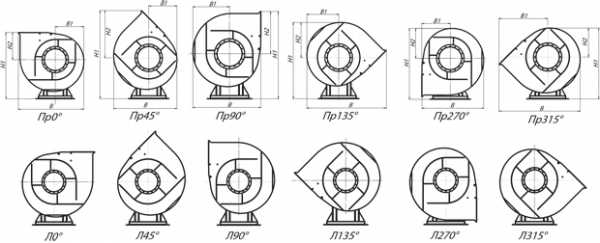

Размеры, зависящие от положения корпуса вентиляторов ВР 80-70 исп-1
Типоразмер вентилятора | ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
2,5 | 458 | 189 | 518 | 198 | 410 | 174 | 650 | 330 | 419 | 221 | 590 | 270 |
3,15 | 575 | 240 | 648 | 238 | 516 | 219 | 815 | 405 | 517 | 279 | 746 | 336 |
3,55 | 655 | 270 | 261 | 583 | 248 | 456 | 574 | 314 | 385 | |||
4 | 732 | 302 | 811 | 291 | 656 | 279 | 1029 | 509 | 644 | 353 | 950 | 430 |
5 | 906 | 377 | 990 | 340 | 818 | 347 | 1264 | 614 | 779 | 439 | 1179 | 529 |
6,3 | 1138 | 478 | 1140 | 420 | 438 | 1483 | 763 | 976 | 556 | 1380 | 660 | |
7,1 | 1279 | 538 | 1281 | 476 | 1164 | 494 | 1665 | 860 | 1101 | 626 | 1546 | 741 |
8 | 1436 | 606 | 1438 | 533 | 1309 | 555 | 1868 | 963 | 1273 | 704 | 1735 | 830 |
10 | 1774 | 744 | 1858 | 646 | 1617 | 679 | 2396 | 1184 | 1519 | 873 | 242 | 1030 |
12,5 | 2204 | 924 | 2150 | 800 | 2015 | 842 | 2820 | 1470 | 1890 | 1090 | 2630 | 1280 |
Типоразмер вентилятора | ПР135°/ЛЕВ135° | ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
2,5 | 535 | 205 | 556 | 236 | 419 | 198 | 510 | 190 | 536 | 331 | 495 | 175 |
3,15 | 665 | 259 | 708 | 298 | 517 | 238 | 650 | 240 | 664 | 405 | 630 | 220 |
3,55 | 748 | 292 | 335 | 574 | 261 | 270 | 748 | 456 | 248 | |||
4 | 826 | 328 | 898 | 378 | 644 | 291 | 823 | 304 | 838 | 509 | 799 | 279 |
5 | 1023 | 410 | 1121 | 471 | 780 | 340 | 1028 | 377 | 1023 | 613 | 998 | 348 |
6,3 | 1279 | 516 | 1315 | 595 | 976 | 420 | 1198 | 478 | 1280 | 763 | 1159 | 439 |
7,1 | 1442 | 582 | 1475 | 670 | 1101 | 476 | 1343 | 538 | 1442 | 860 | 1299 | 494 |
8 | 1618 | 655 | 1659 | 754 | 1238 | 533 | 1510 | 605 | 1618 | 963 | 1460 | 555 |
10 | 1993 | 809 | 2151 | 939 | 1520 | 646 | 1956 | 744 | 1994 | 1184 | 1891 | 679 |
12,5 | 2478 | 1007 | 2523 | 1173 | 1890 | 800 | 2275 | 2478 | 1470 | 2192 | 842 |

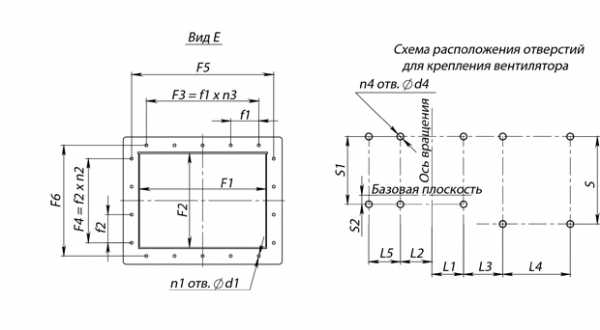

Габаритные и присоединительные размеры вентиляторов ВР 80-70 исп-5
Типоразмер вентилятора | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм |
6,3 | 410 | 633 | 668 | 441 | 441 | 472 | 472 | 720 | 1202 | 299 | 229 | 229 | 602 |
8 | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 907 | 1322 | 388 | 161 | 161 | 239 |
10 | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1237 | 1455 | 452 | 223 | 223 | 345 |
12,5 | 813 | 1250 | 1310 | 875 | 875 | 906 | 906 | 1375 | 1745 | 546 | 294 | 294 | 505 |
Типоразмер вентилятора | L4, мм | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d4, мм | h, мм | nотв., шт | n1отв., шт | n4отв., шт |
6,3 | – | – | 977 | 460 | 206 | 10 | 10 | 14 | 420 | 8 | 4 | 6 |
8 | 591 | 591 | 1082 | 1082 | 754 | 12 | 10 | 14 | 533 | 16 | 4 | 8 |
10 | 726 | 318 | 1237 | 1237 | 828 | 12 | 10 | 16 | 646 | 16 | 4 | 10 |
12,5 | 322 | 825 | 1412 | 1412 | 920 | 14 | 10 | 16 | 800 | 16 | 4 | 10 |

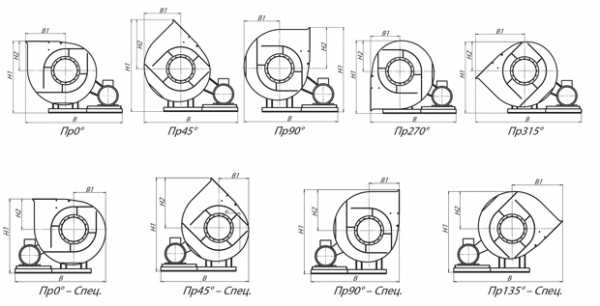

Размеры, зависящие от положения корпуса вентиляторов ВР 80-70 исп-5
Типоразмер вентилятора | ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
6,3 | 1512 | 660 | 1140 | 420 | 1446 | 595 | 1483 | 763 | 1407 | 556 | 1380 | 660 |
8 | 1856 | 830 | 1440 | 533 | 1780 | 754 | 1870 | 963 | 1730 | 704 | 1737 | 830 |
10 | 2374 | 1030 | 1883 | 646 | 2283 | 939 | 2421 | 1184 | 2218 | 874 | 2267 | 1030 |
12,5 | 2960 | 1280 | 2175 | 800 | 2850 | 1173 | 2845 | 1470 | 2768 | 1090 | 2653 | 1280 |
Типоразмер вентилятора | ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | ПР0°/ЛЕВ0°/СПЕЦ. | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
6,3 | 1271 | 420 | 1198 | 478 | 1614 | 763 | 1159 | 439 | 1328 | 477 | 1140 | 420 |
8 | 1559 | 533 | 1512 | 605 | 1989 | 963 | 1463 | 556 | 1632 | 606 | 1440 | 533 |
10 | 1990 | 646 | 1982 | 745 | 2528 | 1184 | 1917 | 680 | 2088 | 745 | 1883 | 646 |
12,5 | 2478 | 800 | 2300 | 925 | 2148 | 1470 | 2218 | 843 | 2604 | 925 | 2175 | 800 |
Типоразмер вентилятора | ПР45°/ЛЕВ45°/СПЕЦ. | ПР90°/ЛЕВ90°/СПЕЦ. | ПР135°/ЛЕВ135°/СПЕЦ. | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
6,3 | 1288 | 437 | 1483 | 763 | 1271 | 420 | 1380 | 660 | 1614 | 763 | 1315 | 595 |
8 | 1582 | 556 | 1870 | 963 | 1559 | 533 | 1737 | 830 | 1989 | 963 | 1661 | 754 |
10 | 2024 | 680 | 2421 | 1184 | 1990 | 646 | 2267 | 1030 | 2528 | 1184 | 2176 | 939 |
12,5 | 2520 | 842 | 2845 | 1470 | 2478 | 800 | 2653 | 1280 | 3148 | 1470 | 2548 | 1173 |

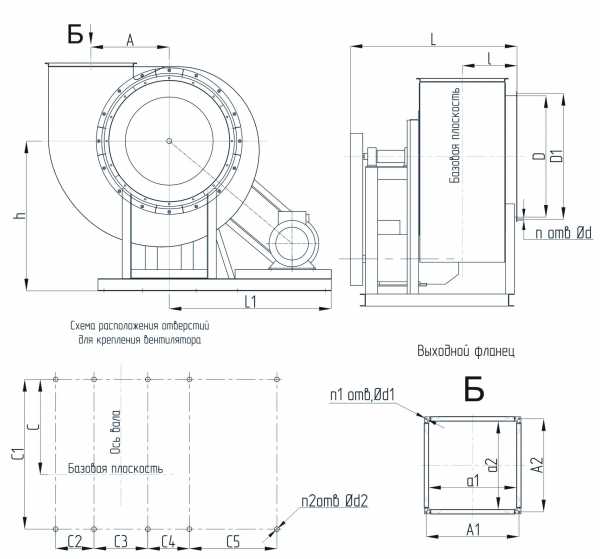

Габаритные и присоединительные размеры вентиляторов ВР 80-70 исп-3
Типоразмер вентилятора | А | D | D1 | F1 | F2 | F5 | F6 | H | LMF | Lmax | L | L1 |
8 (132 габ) | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 907 | 897 | 1900 | 388 | 259 |
10 (180габ.) | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1042 | 962 | 2170 | 452 | 335 |
10 (200габ.) | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1042 | 962 | 2384 | 452 | 335 |
8 (200габ.) | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 907 | 871 | 2100 | 388 | 259 |
8 (225габ.) | 520 | 803 | 850 | 560 | 560 | 592 | 592 | 907 | 871 | 2132 | 388 | 259 |
10 (225габ.) | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1212 | 898 | 2375 | 452 | 335 |
10 (280габ.) | 650 | 1000 | 1040 | 700 | 700 | 754 | 754 | 1212 | 898 | 2625 | 452 | 335 |
Типоразмер вентилятора | L2 | L3 | L4 | L5 | S | d | d1 | d4 | h | n | n1 | n4 |
8 (132 габ) | 289 | 430 | 401 | 268 | 682 | 12 | 10 | 18 | 533 | 16 | 4 | 8 |
10 (180габ.) | 388 | 466 | 762 | – | 1060 | 12 | 10 | 16 | 646 | 16 | 4 | 10 |
10 (200габ.) | 388 | 446 | 816 | – | 1060 | 12 | 10 | 16 | 646 | 16 | 4 | 10 |
8 (200габ.) | 289 | 430 | 401 | 440 | 682 | 12 | 10 | 18 | 533 | 16 | 4 | 8 |
8 (225габ.) | 289 | 430 | 401 | 466 | 682 | 12 | 10 | 18 | 533 | 16 | 4 | 8 |
10 (225габ.) | 384 | 452 | 320 | 503 | 1060 | 12 | 10 | 16 | 646 | 16 | 4 | 10 |
10 (280габ.) | 380 | 452 | 386 | 560 | 1060 | 12 | 10 | 16 | 646 | 16 | 4 | 10 |
Размеры, зависящие от положения корпуса вентиляторов ВР 80-70 исп-3
Типоразмер вентилятора | ПР0°/ЛЕВ0° | ПР45°/ЛЕВ45° | ПР90°/ЛЕВ90° | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
8 (132габ.) | 1436 | 606 | 1440 | 533 | 1309 | 555 | 1870 | 963 | 1273 | 704 | 1737 | 830 |
10 (180 габ.) | 1774 | 744 | 1688 | 646 | 1617 | 679 | 2226 | 1184 | 1519 | 873 | 2072 | 1030 |
10 (200 габ.) | 1774 | 744 | 1688 | 646 | 1617 | 679 | 2226 | 1184 | 1519 | 873 | 2072 | 1030 |
Типоразмер вентилятора | ПР135°/ЛЕВ135° | ПР270°/ЛЕВ270° | ПР315°/ЛЕВ315° | |||||||||
B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | B, мм | B1, мм | h2, мм | h3, мм | |
8 (132габ.) | 1618 | 655 | 2372 | 754 | 1238 | 533 | 2223 | 605 | 1618 | 963 | 2173 | 555 |
10 (180 габ.) | 1993 | 809 | 2932 | 939 | 1520 | 646 | 2737 | 744 | 1994 | 1184 | 2672 | 679 |
10 (200 габ.) | 1993 | 809 | 2932 | 939 | 1520 | 646 | 2737 | 744 | 1994 | 1184 | 2672 | 679 |
ventilator.spb.ru
Вентилятор радиальный ВР 80-70, вентиляторы радиальные низкого давления вр 80-70
Радиальные вентиляторы ВР 80-70 низкого давления Завода ВЕНТИЛЯТОР – это современные, эффективные агрегаты, предназначенные для перемещения воздуха при давлении до 2 000 Па. Они широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Вентилятор радиальный ВР 80-70 производится по ТУ 4861-001-85589750 и по ТУ 4861-005-85589750 (взрывозащищенное исполнение).
В ассортименте нашей компании имеются различные вентиляторы низкого давления, технические характеристики которых зависят от типоразмера, материала изготовления и других особенностей определенной модификации. С помощью широкого типоразмерного ряда можно с легкостью подобрать оптимально подходящее вентиляционное оборудование. Типоразмеры ВР 80-70 варьируются от №2,5 до №12,5.

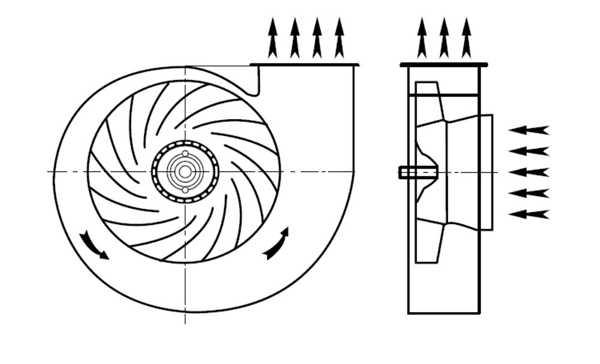

Радиальный вентилятор состоит из следующих элементов: спиральный корпус (улитка), рабочее колесо, коллектор (конфузор), станина (рама), привод (электродвигатель).
Поток воздуха или газа, поступающий во вращающееся рабочее колесо, попадает в канал между его лопатками, и изменяет направление движения с осевого на радиальное. Поток двигается в радиальном направлении к периферии колеса, сжимается и под действием центробежной силы отбрасывается в спиральный кожух и далее направляется в выходное отверстие. Спиральный поворотный корпус «улитка» Завода ВЕНТИЛЯТОР выполнен с применением метода Питтсбургского фальца, обеспечивающего высокую надежность и жесткость конструкции. Внутри корпуса расположено рабочее колесо с 12 загнутыми назад лопатками, соединенное с двигателем по 1 схеме (напрямую), по 3 схеме (через промежуточную подшипниковую опору) или по 5 схеме (через клиноременную передачу).
ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР 80-70
Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
Допустимая температура окружающей среды от -40°С до +40°С.
Перемещаемая среда не должна содержать липких и волокнистых материалов, допускается загрязненность пылью и другими твердыми примесями до 100 мг/м3. Максимальная температура воздуха +80°С.
Завод ВЕНТИЛЯТОР выпускает вентиляторы ВР 80-70 в следующих материальных исполнениях: общепромышленное, общепромышленное теплостойкое (Ж2), коррозионностойкое (К1), взрывозащищенное (В, ВК3), коррозионностойкое теплостойкое (К1Ж2), взрывозащищенное теплостойкое (ВЖ2), взрывозащищенное коррозионностойкое (ВК1).
18 лет опыта на российском рынке научили нас подбирать индивидуальный подход к каждому клиенту. Мы можем предложить качественное оборудование, высокий уровень сервиса, кратчайшие сроки изготовления и приемлемые цены на вентиляторы ВР 80-70. Помимо этого, Завод ВЕНТИЛЯТОР предоставляет своим клиентам возможность приобретать уже готовое оборудование со складов Москвы, Воронежа, Новосибирска и Екатеринбурга. Более 12 000 единиц продукции на складах готовы к тому, чтобы быть купленными и отгруженными в любой момент. Проверить наличие необходимого оборудования и купить вентиляторы радиальные ВР 80-70 можно на нашем онлайн-складе
Вы можете оставить заявку менеджерам и уточнить все интересующие детали здесь: [email protected]
Вентиляторы радиальные ВР 80-70 низкого давления варианты изготовления
Индекс |
Назначение и материалы |
вентилятор |
Общепромышленное исполнение, материал – углеродистая сталь |
вентилятор |
Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь |
вентилятор |
Коррозионностойкое исполнение, материал – нержавеющая сталь |
вентилятор |
Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь |
вентилятор |
Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
вентилятор |
Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
вентилятор |
Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
вентилятор |
Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Вентиляторы радиальные промышленные
Другие модели вентиляторов
ventilator.spb.ru
Вентилятор ВР 80-70-10 (№10)
Вентилятор ВР 80-70-10 (№10) |
Основные параметры :
Низкого давления, одностороннего всасывания
№10 – означает, что диаметр рабочего колеса равен 10 дециметрам (1000 мм)
Количество лопаток рабочего колеса – 12 (загнутых назад)
Варианты по диаметрам колеса :

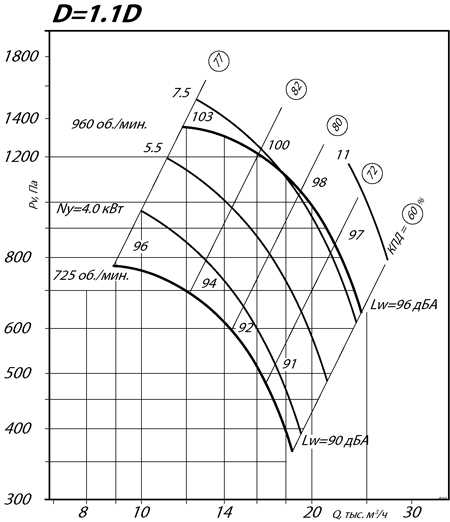

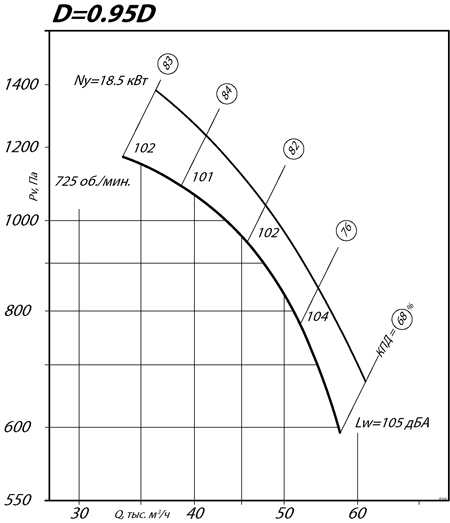

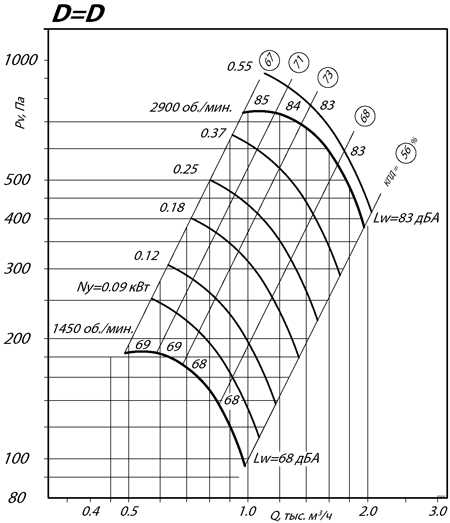

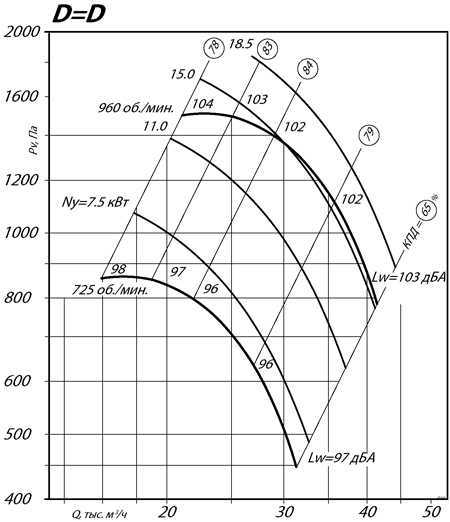

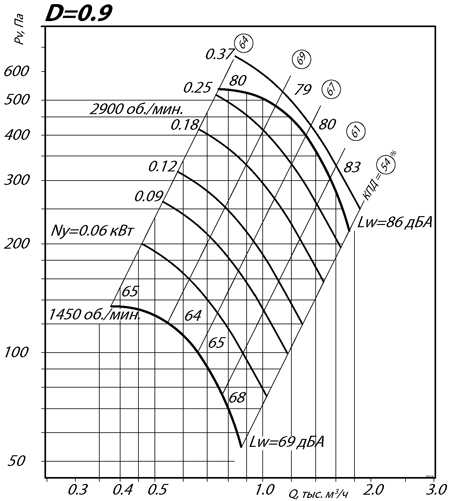

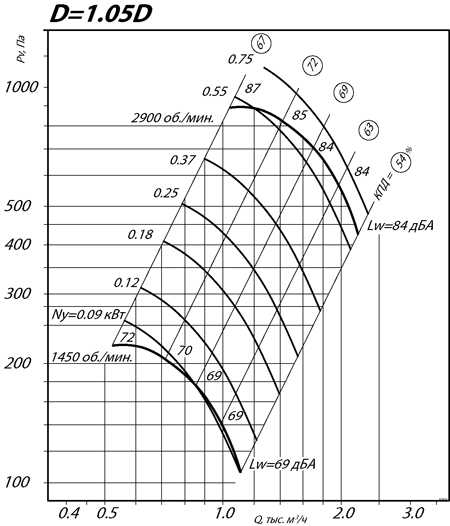

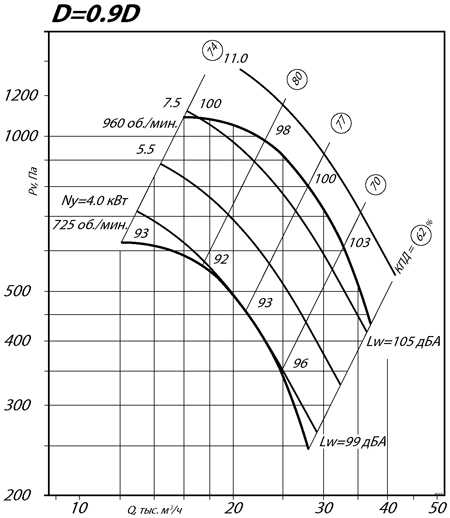

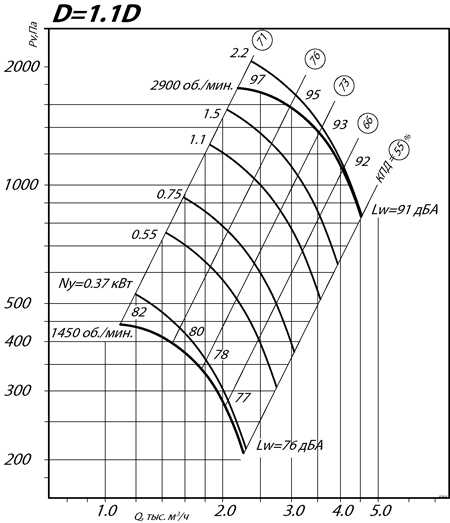

– для схемы 1 : Д=0,9Дн; Д=0,95Дн; Д=Дн; Д=1,05Дн; Д=1,1Дн
– для схемы 5 : Д=Дн
Конструктивное исполнение :
Исполнение 1 (схема 1) – рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)
Исполнение 5 (схема 5) – корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)
В зависимости от предназначения и условий эксплуатации, вентиляторы подразделяются на :
Общего назначения из углеродистой стали (вентилятор ВР 80-70-10 (№10))
Общего назначения жаропрочные из углеродистой стали (ВР 80-70-10Ж2)
Коррозионностойкие из нержавеющей стали (ВР 80-70-10К1)
Коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-70-10К1Ж2)
Взрывозащищенные из разнородных материалов (ВР 80-70-10В)
Взрывозащищенные жаропрочные из разнородных материалов (ВР 80-70-10ВЖ2)
Взрывозащищенные коррозионностойкие из нержавеющей стали (ВР 80-70-10ВК1)
Взрывозащищенные коррозионностойкие жаропрочные из нержавеющей стали (ВР 80-70-10ВК1Ж2)
Взрывозащищенные из алюминиевых сплавов (ВР 80-70-10ВК3)

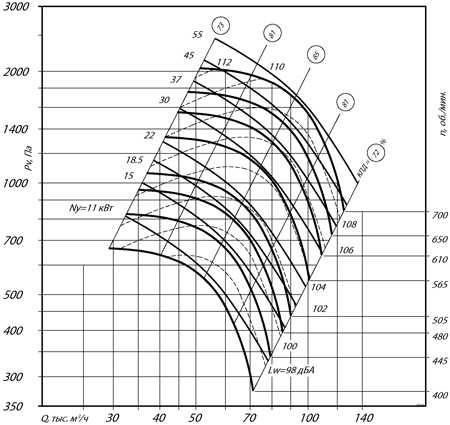

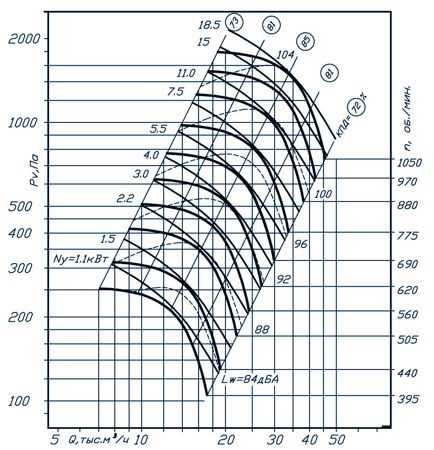

Технические характеристики
Мощность | Частота | Параметры в рабочей зоне | Виброизоляторы (марка х кол-во) | Масса, кг | |
Производительность м3/час | Полное давление (Па) | ||||
Исполнение 1 (схема 1) | |||||
4 | 750 | 12000-27300 | 620-345 |
ДО-43 х 5 | 565 |
5,5 | 750 | 17100-29000 | 740-370 | 575 | |
7,5 | 750 | 15900-31500 | 860-550 | 600 | |
11 | 750 | 17000-35500 | 1070-480 | 612 | |
11 | 1000 | 16000-36500 | 1090-430 | 612 | |
15 | 1000 | 23000-38500 | 1300-660 | 627 | |
18,5 | 1000 | 21500-42000 | 1500-790 | 680 | |
22 | 1000 | 23100-46500 | 1800-840 | 738 | |
Исполнение 5 (схема 5) | |||||
1,1 | 395* | 7050-17100 | 251-107 | ДО-43 х 6 | 710 |
1,5 | 440* | 7900-19000 | 315-130 | 720 | |
2,2 | 505* | 9000-22500 | 410-175 | 730 | |
3 | 560* | 10000-24700 | 505-212 | 750 | |
4 | 620* | 11000-26500 | 620-255 | 770 | |
5,5 | 690* | 12300-30100 | 780-325 | 770 | |
7,5 | 775* | 13900-33900 | 990-400 | 810 | |
11 | 880* | 15800-37500 | 1250-350 | 840 | |
18,5 | 1050* | 18400-45300 | 1800-720 | 750 |
* – частота вращения на рабочем колесе
Габаритные и присоединительные размеры вентиляторов ВР 80-70-10 схема 1 (мм)
Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения (вид со стороны “улитки”)
Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения (вид со стороны “улитки”)
Габаритные размеры (в мм), зависящие от поворота корпуса
Пр 0º, Л 0º | Пр 45º, Л 45º | Пр 90º, Л 90º | Пр 135º, Л 135º | Пр 270º, Л 270º | Пр 315º, Л 315º | ||||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
1775 | 745 | 646 | 1620 | 680 | 1185 | 1521 | 875 | 1030 | 1994 | 810 | 940 | 1521 | 875 | 745 | 1994 | 810 | 680 |
А | А1 | А2 | С | С1 | С2 | D | D1 | L | l | a1 | a2 | d | d1 | d2 | h | n | n1 | n2 |
650 | 732 | 732 | 862 | 840 | 1244 | 1000 | 1040 | 1507 | 454 | 700 | 700 | 10 | 10 | 16 | 1212 | 16 | 4 | 6 |
Габаритные и присоединительные размеры вентиляторов ВР 80-70-10 схема 5 (мм)
Варианты углов поворота корпуса вентиляторов ПРАВОГО вращения схема 5 (вид со стороны “улитки”)
Варианты углов поворота корпуса вентиляторов ЛЕВОГО вращения схема 5 (вид со стороны “улитки”)
Габаритные размеры (в мм), зависящие от поворота корпуса на стандартные углы (Станд.)
Пр, Лев 0º | Пр, Лев 45º | Пр, Лев 90º | Пр, Лев 270º | Пр, Лев 315º | ||||||||||
B | b | H | B | b | H | B | b | H | B | b | H | B | b | H |
2374 | 1030 | 646 | 2283 | 939 | 1184 | 2218 | 874 | 1030 | 1990 | 646 | 745 | 2528 | 1184 | 680 |
Габаритные размеры (в мм), зависящие от поворота корпуса на специальные углы (Спец.)
Пр, Лев 0º Спец. | Пр, Лев 45º Спец. | Пр, Лев 90º Спец. | Пр, Лев 315º Спец. | ||||||||
B | b | H | B | b | H | B | b | H | B | b | H |
2089 | 745 | 646 | 2024 | 680 | 1184 | 1990 | 646 | 1030 | 2528 | 1184 | 939 |
A | A1 | A2 | C | C1 | C2 | C3 | C4 | C5 | D | D1 | L | L1 |
650 | 732 | 732 | 830 | 1237 | 318 | 446 | 345 | 726 | 1000 | 1040 | 1403 | 1344 |
a1 | a2 | d | d1 | d2 | h | n, шт. | n1, шт. | n2, шт. | l |
700 | 700 | 10 | 10 | 16 | 1237 | 16 | 4 | 10 | 454 |
Аэродинамические характеристики ВР 80-70-10 схема 1 (Д=Дн)

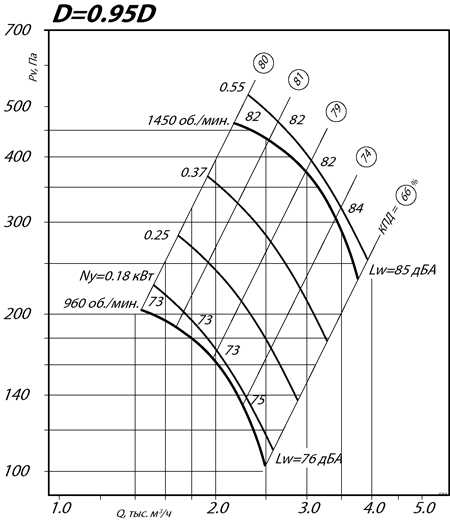

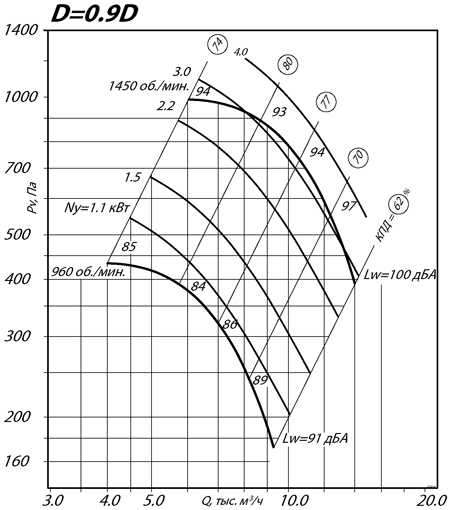

Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 1 (Д=0,9Дн)
Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 1 (Д=0,95Дн)

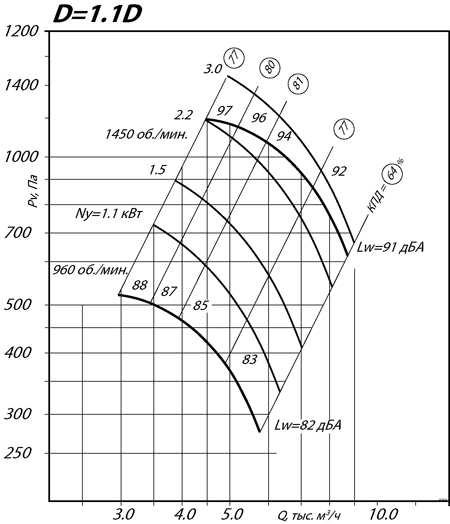

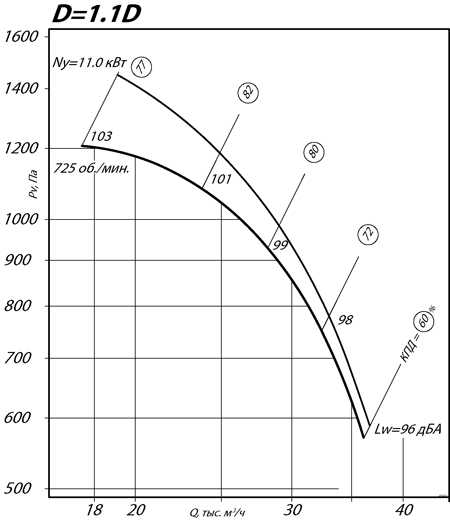

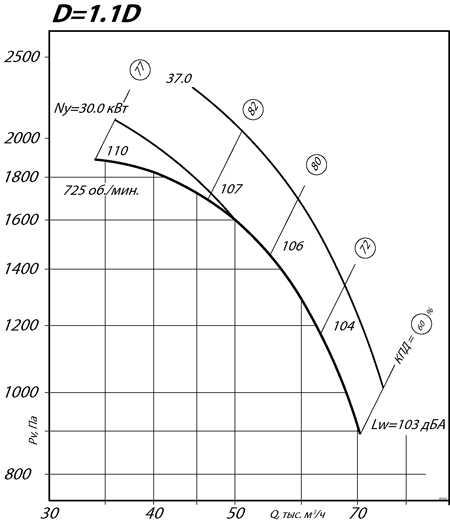

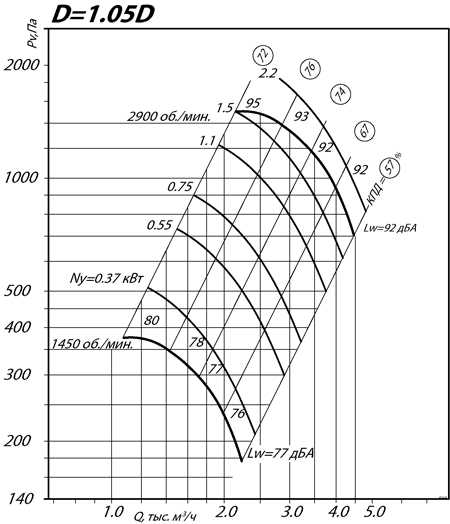

Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 1 (Д=1,05Дн)
Аэродинамические характеристики вентиляторов ВР 80-70-10 схема 1 (Д=1,1Дн)

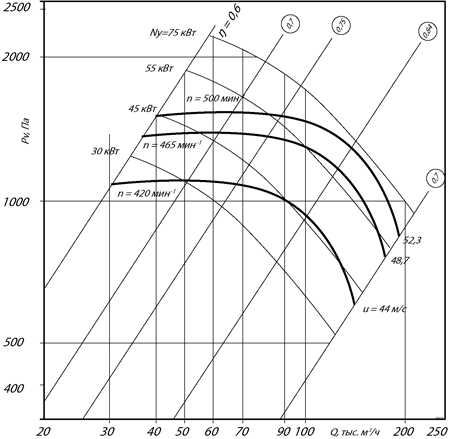

Аэродинамические характеристики ВР 80-70-10 схема 5
Акустические характеристики
Купить вентиляторы
<< Вернуться к общему описанию
armavent.ru

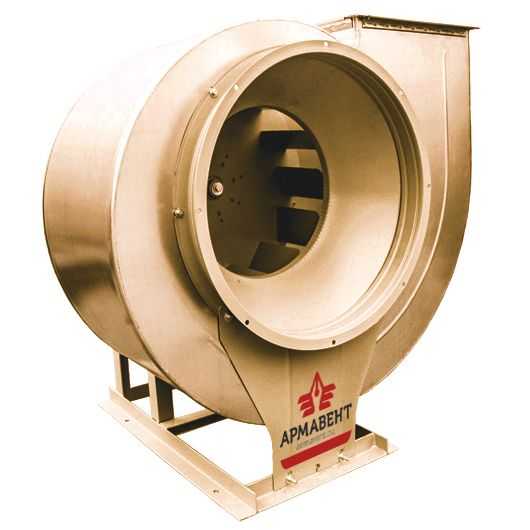

Вентилятор радиальный низкого давления ВР 80-70
Радиальный вентилятор ВР 80-70 6,3; 6; 10 и других марок в полном ассортименте и по оптимальной цене предлагает торгово-промышленная компания со склада в Москве. В любой регион России оборудование может быть доставлено транспортными компаниями. А в пределах Москвы заказы мы доставляем самостоятельно и бесплатно при достижении определенной суммы. Образцово отлаженный сервис нашей компании позволяет заказчикам купить ВР 80-70 точно и безошибочно. При возникновении малейших вопросов, а также для оформления заказа обращайтесь к нашим менеджерам, это даст возможность затратить минимум времени и принять оптимальное решение.
Номер вентилятора | Исполнение | Отн-ый диаметр колеса | Частота вращения, об/мин. | Мощность, кВт | Тип эл.двигателя | Производ-сть, 1000хм³/час | Полное давление, Па | Масса, кг | Виброизоляторы | |
---|---|---|---|---|---|---|---|---|---|---|
№2,5 | 1 | 0,9 | 1450 | 0,12 | 56А4 | 0,37-0,88 | 137-55 | 22 | ДО-38 | 4 |
2900 | 0,37 | 63А2 | 0,75-1,77 | 540-230 | 22 | |||||
0,95 | 1450 | 0,12 | 56А4 | 0,53-0,91 | 160-82 | 22 | ||||
2900 | 0,55 | 63А2 | 1,05-1,82 | 640-330 | 22 | |||||
1 | 1450 | 0,12 | 56А4 | 0,48-0,98 | 193-96 | 23 | ||||
2900 | 0,55 | 63А2 | 0,96-1,97 | 740-380 | 25 | |||||
1,05 | 1450 | 0,12 | 56А4 | 0,52-1,1 | 230-103 | 23 | ||||
2900 | 0,75 | 71А2 | 1,02-2,25 | 900-425 | 27 | |||||
1,1 | 1450 | 0,12 | 56А4 | 0,56-1,12 | 260-121 | 24 | ||||
2900 | 0,75 | 71А2 | 1,1-2,25 | 1020-480 | 27 | |||||
№3,15 | 1 | 0,9 | 1450 | 0,18 | 56В4 | 0,75-1,79 | 230-90 | 29 | ДО-38 | 4 |
2900 | 1,1 | 71В2 | 1,44-3,5 | 900-360 | 30 | |||||
0,95 | 1450 | 0,18 | 56В4 | 1,03-1,82 | 275-138 | 30 | ||||
2900 | 1,5 | 80А2 | 2,1-3,7 | 1100-550 | 30 | |||||
1 | 1450 | 0,25 | 63А4 | 1,0-1,95 | 315-163 | 30 | ||||
2900 | 1,5 | 80А2 | 2,0-3,75 | 1250-650 | 34 | |||||
1,05 | 1450 | 0,37 | 63В4 | 1,08-2,25 | 375-178 | 30 | ||||
2900 | 2,2 | 80В2 | 2,17-4,5 | 1500-700 | 40 | ДО-38 | 4 | |||
1,1 | 1450 | 0,37 | 63В4 | 1,1-2,25 | 445-210 | 30 | ||||
2900 | 2,2 | 80В2 | 2,2-4,51 | 1790-820 | 40 | |||||
№4 | 1 | 0,9 | 960 | 0,18 | 63А6 | 1,03-2,4 | 167-68 | 52,1 | ДО-39 | 4 |
1450 | 0,55 | 71А4 | 1,55-3,58 | 375-155 | 52 | |||||
0,95 | 960 | 0,18 | 63А6 | 1,43-2,5 | 205-105 | 51,5 | ||||
1450 | 0,55 | 71А4 | 2,2-3,75 | 460-240 | 52,5 | |||||
1 | 960 | 0,25 | 63В6 | 1,25-2,95 | 230-130 | 51,5 | ||||
1450 | 0,75 | 71В4 | 1,85-4,3 | 520-290 | 54,8 | |||||
2900 | 5,5 | 100L2 | 3,8-8,8 | 2100-1190 | 72,2 | |||||
1,05 | 960 | 0,37 | 71А6 | 1,5-3,0 | 280-130 | 51,5 | ||||
1450 | 1,1 | 80А4 | 2,2-4,5 | 610-300 | 54,8 | |||||
2900 | 7,5 | 112М2 | 4,3-9,1 | 2500-1250 | 89,9 | |||||
1,1 | 960 | 0,37 | 71А6 | 1,45-3,1 | 325-175 | 50,1 | ||||
1450 | 1,1 | 80А4 | 2,2-4,6 | 750-350 | 54,8 | |||||
2900 | 7,5 | 112М2 | 4,4-9,2 | 2950-1400 | 89,8 | |||||
№5 | 1 | 0,9 | 960 | 0,55 | 71В6 | 1,95-4,6 | 265-107 | 91 | ДО-40 | 5 |
1450 | 1,1 | 80А4 | 2,97-7,0 | 620-245 | 95 | |||||
0,95 | 960 | 0,55 | 71В6 | 2,7-4,9 | 330-165 | 98 | ||||
1450 | 1,5 | 80В4 | 4,2-7,3 | 750-375 | 107 | |||||
1 | 960 | 0,55 | 71В6 | 2,6-3,6 | 370-350 | 93 | ||||
960 | 0,75 | 80А6 | 2,6-5,1 | 370-195 | 95 | |||||
1450 | 2,2 | 90L4 | 3,95-7,9 | 860-440 | 107 | |||||
1,05 | 960 | 0,75 | 80А6 | 3,7-5,9 | 450-207 | 94 | ||||
1450 | 2,2 | 90L4 | 4,2-6,9 | 1050-800 | 95 | |||||
1450 | 3 | 100S4 | 4,2-8,9 | 1050-470 | 107 | |||||
1,1 | 960 | 1,1 | 80В6 | 2,95-5,8 | 530-275 | 97 | ||||
1450 | 3 | 100S4 | 4,45-8,8 | 1200-620 | 107 | |||||
№6,3 | 1 | 0,9 | 960 | 1,1 | 80В6 | 4,0-9,2 | 430-170 | 190 | ДО-41 | 5 |
1450 | 4 | 100L4 | 6,0-14,0 | 980-390 | 175 | |||||
0,95 | 960 | 1,5 | 90L6 | 5,6-8,8 | 520-260 | 161 | ||||
1450 | 5,5 | 112М4 | 8,5-12,8 | 1190-600 | 178 | |||||
1 | 960 | 2,2 | 100L6 | 5,2-10,5 | 600-310 | 162 | ||||
1450 | 7,5 | 132S4 | 8,0-15,8 | 1380-710 | 178 | |||||
1,05 | 960 | 2,2 | 100L6 | 5,6-11,8 | 720-340 | 163 | ||||
1450 | 7,5 | 132S4 | 8,5-17,8 | 1650-770 | 201 | |||||
1,1 | 960 | 3 | 112МА6 | 5,85-12,0 | 830-400 | 180 | ||||
1450 | 11 | 132М4 | 8,7-18,0 | 1900-900 | 201 | |||||
№6,3 | 5 | 1 | 660 | 0,55 | подбор | 2,9-7,1 | 275-118 | 218 | ДО-41 | 5 |
735 | 0,75 | подбор | 3,25-8,0 | 350-144 | 229 | |||||
855 | 1,1 | подбор | 3,75-9,2 | 470-198 | 237 | |||||
950 | 1,5 | подбор | 4,25-10,8 | 580-245 | 243 | |||||
1090 | 2,2 | подбор | 4,8-12,0 | 780-320 | 250 | |||||
1215 | 3 | подбор | 5,25-13,0 | 950-400 | 268 | |||||
1330 | 4 | подбор | 6,0-14,2 | 1180-470 | 264 | |||||
1670 | 7,5 | подбор | 7,3-18,0 | 1800-750 | 281 | |||||
№8 | 1 | 0,9 | 960 | 4 | 112МВ6 | 8,1-19,0 | 700-275 | 250 | ДО-42 | 5 |
960 | 5,5 | 132S6 | 11,6-19,9 | 840-435 | 270 | |||||
0,95 | 725 | 2,2 | 112МА8 | 8,2-15,3 | 520-380 | 254 | ||||
960 | 5,5 | 132S6 | 11,1-21,6 | 990-640 | 277 | |||||
1 | 1450 | 18,5 | 160М4 | 17,1-32,4 | 2150-1400 | 312 | ||||
725 | 3 | 112МВ8 | 8,8-16,0 | 660-310 | 280 | |||||
1,05 | 960 | 7,5 | 132М6 | 11,6-24,5 | 1180-540 | 293 | ||||
725 | 4 | 132S8 | 8,9-18,2 | 780-360 | 325 | |||||
1,1 | 960 | 7,5 | 132М6 | 11,8-17,8 | 1350-1100 | 330 | ||||
№8 | 5 | 1 | 495 | 0,75 | подбор | 4,5-11,0 | 253-108 | 318 | ДО-42 | 5 |
575 | 1,1 | подбор | 5,2-12,8 | 245-144 | 320 | |||||
640 | 1,5 | подбор | 5,8-14,1 | 430-175 | 320 | |||||
735 | 2,2 | подбор | 6,8-16,1 | 550-240 | 333 | |||||
815 | 3 | подбор | 7,4-18,0 | 690-285 | 340 | |||||
900 | 4 | подбор | 8,2-20,0 | 830-350 | 357 | |||||
1000 | 5,5 | подбор | 9,1-22,1 | 1040-430 | 377 | |||||
1120 | 7,5 | подбор | 10,2-25,0 | 1300-530 | 393 | |||||
1280 | 11 | подбор | 11,7-27,5 | 1630-700 | 437 | |||||
№10 | 1 | 0,9 | 725 | 4 | 132S8 | 12,0-27,3 | 620-345 | 565 | ДО-43 | 5 |
960 | 11 | 160S6 | 16,0-36,5 | 1090-430 | 612 | |||||
0,95 | 725 | 5,5 | 132М8 | 17,1-29,0 | 740-370 | 575 | ||||
960 | 15 | 160М6 | 23,0-38,5 | 1300-660 | 627 | |||||
1 | 725 | 7,5 | 160S8 | 15,9-31,5 | 860-550 | 600 | ||||
960 | 18,5 | 180M6 | 21,5-42,0 | 1500-790 | 680 | |||||
1,05 | 725 | 11 | 160М8 | 17,0-35,5 | 1070-480 | 612 | ||||
960 | 22 | 200М6 | 23,1-46,5 | 1800-840 | 738 | |||||
1,1 | 725 | 11 | 160М8 | 17,6-35,8 | 1210-575 | 622 | ||||
№10 | 5 | 1 | 395 | 1,1 | подбор | 7,05-17,1 | 251-107 | 710 | ДО-43 | 6 |
440 | 1,5 | подбор | 7,9-19,0 | 315-130 | 720 | |||||
505 | 2,2 | подбор | 9,0-22,5 | 410-175 | 730 | |||||
560 | 3 | подбор | 10,0-24,7 | 505-212 | 750 | |||||
620 | 4 | подбор | 11,0-26,5 | 620-255 | 770 | |||||
690 | 5,5 | подбор | 12,3-30,1 | 780-325 | 770 | |||||
775 | 7,5 | подбор | 13,9-33,9 | 990-400 | 810 | |||||
880 | 11 | подбор | 15,8-37,5 | 1250-530 | 840 | |||||
1050 | 18,5 | подбор | 18,4-45,3 | 1800-720 | 750 | |||||
№12,5 | 1 | 0,9 | 725 | 15 | 180М8 | 23,7-54,6 | 980-385 | 1180 | ДО-44 | 6 |
0,95 | 725 | 18,5 | 200M8 | 33,7-58,1 | 1170-590 | 1490 | ||||
1 | 725 | 22 | 200L8 | 31,1-61,5 | 1350-700 | 1380 | ||||
1,05 | 725 | 30 | 225М8 | 34,1-69,1 | 1600-750 | 1410 | ||||
1,1 | 725 | 37 | 250S8 | 34,1-70,5 | 1870-895 | 1430 | ||||
№12,5 | 5 | 1 | 385 | 3 | подбор | 13,7-33,5 | 375-154 | 1180 | ДО-44 | 6 |
425 | 4 | подбор | 14,8-36,1 | 455-190 | 1210 | |||||
475 | 5,5 | подбор | 16,5-40,1 | 580-245 | 1240 | |||||
535 | 7,5 | подбор | 18,6-45,1 | 730-300 | 1270 | |||||
605 | 11 | подбор | 21,8-52,1 | 920-380 | 980 | |||||
675 | 15 | подбор | 23,5-58,1 | 1180-470 | 1020 | |||||
720 | 18,5 | подбор | 25,1-61,1 | 1310-540 | 1050 | |||||
765 | 22 | подбор | 26,7-65,1 | 1490-610 | 1100 | |||||
850 | 30 | подбор | 29,8-71,4 | 1820-750 | 1150 | |||||
№14 | 1 | 1 | 730 | 45 | 250М8 | 42,4-90,0 | 2050-1400 | 1700 | ДО-44 | 7 |
1 | 730 | 55 | 280S8 | 42,4 – 104,0 | 2050-1050 | |||||
№16 | 5 | 1 | 400 | 11 | подбор | 28,5-71,4 | 680-275 | 2710 | ДО-45 | 10 |
445 | 15 | подбор | 33,1-79,8 | 820-340 | 2740 | |||||
480 | 18,5 | подбор | 35,1-85,1 | 950-395 | 2805 | |||||
505 | 22 | подбор | 36,8-90,1 | 1080-440 | 2830 | |||||
565 | 30 | подбор | 42,1-100,0 | 1350-545 | 2840 | |||||
610 | 37 | подбор | 44,8-108,1 | 1580-630 | 2990 | |||||
650 | 45 | подбор | 47,5-118,1 | 1750-720 | 3015 | |||||
700 | 55 | подбор | 50,8-126,1 | 2020-830 | 3190 | |||||
№20 | 5 | 1 | 420 | 45 | подбор | 30,0-150,0 | 1100-580 | 4250 | ДО-45 | 12 |
465 | 55 | подбор | 37,0-179,0 | 1350-830 | 4250 | |||||
500 | 75 | подбор | 40,0-196,0 | 1560-875 | 4350 |
В каталоге торгово-промышленной компании «Вентилятор Центр» представлены ВР 80-70 всех типоразмеров (номеров) от 2.5 до 20. Все модели изготовлены надежными производителями, отличаются высокой экономичностью работы и надежностью. На страницах моделей приведены все характеристики радиальных вентиляторов низкого давления ВР 80-70. Для уточнения технических параметров, цены, условий поставки предлагаемых изделий следует связаться с нашими консультантами. Многолетний опыт профильной работы компании и её сотрудников позволяет оказывать всю необходимую помощь нашим заказчикам.
Материальное исполнение предлагаемых изделий может быть следующим (приводится с примерами маркировки): ВР 80-70–10 Ж2 – общепромышленное теплостойкое, ВР 80–70-6,3 К1 – коррозионностойкое, ВР 80-70-6 В – взрывостойкое. Отметим наличие в предлагаемом модельном ряду изделий комбинированного исполнения – коррозионно- и теплостойких, взрывозащищенных тепло- и коррозионностойких. В зависимости от варианта исполнения изделия изготавливаются из оцинкованной, углеродистой или нержавеющей стали, разнородных материалов, алюминиевых сплавов.
Решение купить вентилятор ВР 80-70, воспользовавшись сервисом нашей компании, неизменно оказывается оправданным во всех отношениях. Мы предлагаем оптимальные цены и широкую номенклатуру, оперативную доставку продукции со склада в Москве, помощь квалифицированных специалистов. При возникновении любых вопросов обращайтесь к нашим менеджерам. Это позволит купить ВР 80-70 при минимальных затратах времени и финансовых средств.
tpkvc.ru
ВР-80-70-2,5ВЗ-4-0,9Dн | АИР50A4 | 1350 | 0,06 | 0,84 | 24,9 |
ВР-80-70-2,5ВЗ-4-0,95Dн | АИР50A4 | 1350 | 0,06 | 0,99 | 24,9 |
ВР-80-70-2,5ВЗ-4-1,0Dн | АИР50A4 | 1350 | 0,06 | 1,1 | 24,9 |
ВР-80-70-2,5ВЗ-4-1,05Dн | АИР50B4 | 1350 | 0,09 | 1,2 | 25,3 |
ВР-80-70-2,5ВЗ-4-1,1Dн | АИР50B4 | 1350 | 0,09 | 1,3 | 25,7 |
ВР-80-70-2,5ВЗ-2-0,9Dн | АИР63A2 | 2850 | 0,37 | 1,78 | 27 |
ВР-80-70-2,5ВЗ-2-0,95Dн | АИР63B2 | 2850 | 0,55 | 2,1 | 27,8 |
ВР-80-70-2,5ВЗ-2-1,0Dн | АИР63B2 | 2850 | 0,55 | 2,32 | 27,8 |
ВР-80-70-2,5ВЗ-2-1,05Dн | АИР71A2 | 2850 | 0,75 | 2,53 | 30,9 |
ВР-80-70-2,5ВЗ-2-1,1Dн | АИР71B2 | 2850 | 1,1 | 2,73 | 31,6 |
ВР-80-70-2,8ВЗ-4-0,9Dн | АИР50A4 | 1350 | 0,06 | 1,19 | 29,8 |
ВР-80-70-2,8ВЗ-4-0,95Dн | АИР50B4 | 1350 | 0,09 | 1,4 | 30,6 |
ВР-80-70-2,8ВЗ-4-1,0Dн | АИР50B4 | 1350 | 0,09 | 1,55 | 30,6 |
ВР-80-70-2,8ВЗ-4-1,05Dн | АИР56A4 | 1350 | 0,12 | 1,69 | 31,9 |
ВР-80-70-2,8ВЗ-4-1,1Dн | АИР56B4 | 1350 | 0,18 | 1,82 | 32,1 |
ВР-80-70-2,8ВЗ-2-0,9Dн | АИР63B2 | 2850 | 0,55 | 2,5 | 32,7 |
ВР-80-70-2,8ВЗ-2-0,95Dн | АИР71A2 | 2850 | 0,75 | 2,94 | 35,8 |
ВР-80-70-2,8ВЗ-2-1,0Dн | АИР71B2 | 2850 | 1,1 | 3,26 | 36,5 |
ВР-80-70-2,8ВЗ-2-1,05Dн | АИР71B2 | 2850 | 1,1 | 3,55 | 36,5 |
ВР-80-70-2,8ВЗ-2-1,1Dн | АИР80A2 | 2850 | 1,5 | 3,83 | 42,7 |
ВР-80-70-3,15ВЗ-4-0,9Dн | АИР56A4 | 1350 | 0,12 | 1,69 | 36,7 |
ВР-80-70-3,15ВЗ-4-0,95Dн | АИР56B4 | 1350 | 0,18 | 1,99 | 36,9 |
ВР-80-70-3,15ВЗ-4-1,0Dн | АИР56B4 | 1350 | 0,18 | 2,2 | 36,9 |
ВР-80-70-3,15ВЗ-4-1,05Dн | АИР63A4 | 1350 | 0,25 | 2,4 | 41 |
ВР-80-70-3,15ВЗ-4-1,1Dн | АИР63B4 | 1350 | 0,37 | 2,58 | 41,5 |
ВР-80-70-3,15ВЗ-2-0,9Dн | АИР71B2 | 2850 | 1,1 | 3,56 | 43,7 |
ВР-80-70-3,15ВЗ-2-0,95Dн | АИР80A2 | 2850 | 1,5 | 4,19 | 47,5 |
ВР-80-70-3,15ВЗ-2-1,0Dн | АИР80A2 | 2850 | 1,5 | 4,64 | 47,5 |
ВР-80-70-3,15ВЗ-2-1,05Dн | АИР80B2 | 2850 | 2,2 | 5,06 | 51,5 |
ВР-80-70-3,15ВЗ-2-1,1Dн | АИР90L2 | 2850 | 3 | 5,46 | 55,5 |
ВР-80-70-3,55ВЗ-4-0,9Dн | АИР56B4 | 1350 | 0,18 | 2,42 | 44,9 |
ВР-80-70-3,55ВЗ-4-0,95Dн | АИР63A4 | 1350 | 0,25 | 2,84 | 49 |
ВР-80-70-3,55ВЗ-4-1,0Dн | АИР63B4 | 1350 | 0,37 | 3,15 | 49,5 |
ВР-80-70-3,55ВЗ-4-1,05Dн | АИР63B4 | 1350 | 0,37 | 3,43 | 49,5 |
ВР-80-70-3,55ВЗ-4-1,1Dн | АИР71A4 | 1350 | 0,55 | 3,7 | 49,6 |
ВР-80-70-3,55ВЗ-2-0,9Dн | АИР80B2 | 2850 | 2,2 | 5,1 | 59,5 |
ВР-80-70-3,55ВЗ-2-0,95Dн | АИР80B2 | 2850 | 2,2 | 6 | 59,5 |
ВР-80-70-3,55ВЗ-2-1,0Dн | АИР90L2 | 2850 | 3 | 6,64 | 63,5 |
ВР-80-70-3,55ВЗ-2-1,05Dн | А100S2 | 2850 | 4 | 7,24 | 72,5 |
ВР-80-70-3,55ВЗ-2-1,1Dн | АИР100L2 | 2860 | 5,5 | 7,81 | 76,5 |
ВР-80-70-4ВЗ-4-0,9Dн | АИР63B4 | 1350 | 0,37 | 3,46 | 57,5 |
ВР-80-70-4ВЗ-4-0,95Dн | АИР71A4 | 1350 | 0,55 | 4,06 | 57,6 |
ВР-80-70-4ВЗ-4-1,0Dн | АИР71A4 | 1350 | 0,55 | 4,5 | 57,6 |
ВР-80-70-4ВЗ-4-1,05Dн | АИР71B4 | 1400 | 0,75 | 4,91 | 59,6 |
ВР-80-70-4ВЗ-4-1,1Dн | АИР80A4 | 1400 | 1,1 | 5,29 | 63,7 |
ВР-80-70-4ВЗ-2-0,9Dн | АИР90L2 | 2850 | 3 | 7,3 | 71,5 |
ВР-80-70-4ВЗ-2-0,95Dн | А100S2 | 2850 | 4 | 8,57 | 80,5 |
ВР-80-70-4ВЗ-2-1,0Dн | АИР100L2 | 2860 | 5,5 | 9,53 | 84,5 |
ВР-80-70-4ВЗ-2-1,05Dн | АИР112M2 | 2860 | 7,5 | 10,39 | 93 |
ВР-80-70-4ВЗ-2-1,1Dн | АИР132M2 | 2860 | 11 | 11,21 | 93 |
ВР-80-70-4,5ВЗ-4-0,9Dн | АИР71B4 | 1400 | 0,75 | 4,92 | 72,6 |
ВР-80-70-4,5ВЗ-4-0,95Dн | АИР80A4 | 1400 | 1,1 | 5,78 | 76,7 |
ВР-80-70-4,5ВЗ-4-1,0Dн | АИР80A4 | 1400 | 1,1 | 6,41 | 76,7 |
ВР-80-70-4,5ВЗ-4-1,05Dн | АИР80B4 | 1400 | 1,5 | 6,98 | 79 |
ВР-80-70-4,5ВЗ-4-1,1Dн | АИР90L4 | 1410 | 2,2 | 7,82 | 94 |
ВР-80-70-4,5ВЗ-2-0,9Dн | АИР100L2 | 2860 | 5,5 | 10,43 | 97,5 |
ВР-80-70-4,5ВЗ-2-0,95Dн | АИР112M2 | 2860 | 7,5 | 12,25 | 106 |
ВР-80-70-4,5ВЗ-2-1,0Dн | АИР132M2 | 2860 | 11 | 14 | 106 |
ВР-80-70-4,5ВЗ-2-1,05Dн | АИР160S2 | 2860 | 15 | 15,26 | 106 |
ВР-80-70-4,5ВЗ-2-1,1Dн | АИР160S2 | 2860 | 15 | 15,26 | 106 |
ВР-80-70-5ВЗ-6-0,9Dн | АИР71A6 | 910 | 0,37 | 4,6 | 83,6 |
ВР-80-70-5ВЗ-6-0,95Dн | АИР71B6 | 920 | 0,55 | 5,41 | 85,5 |
ВР-80-70-5ВЗ-6-1,0Dн | АИР71B6 | 920 | 0,55 | 5,99 | 86,3 |
ВР-80-70-5ВЗ-6-1,05Dн | АИР80A6 | 920 | 0,75 | 6,53 | 90,5 |
ВР-80-70-5ВЗ-6-1,1Dн | АИР80B6 | 920 | 1,1 | 7,05 | 94,9 |
ВР-80-70-5ВЗ-4-0,9Dн | АИР80A4 | 1400 | 1,1 | 7 | 88 |
ВР-80-70-5ВЗ-4-0,95Dн | АИР80B4 | 1400 | 1,5 | 8,23 | 91,2 |
ВР-80-70-5ВЗ-4-1,0Dн | АИР90L4 | 1410 | 2,2 | 9,18 | 107 |
ВР-80-70-5ВЗ-4-1,05Dн | АИР100S4 | 1410 | 3 | 10 | 109,4 |
ВР-80-70-5ВЗ-4-1,1Dн | АИР100S4 | 1410 | 3 | 10,8 | 109,4 |
ВР-80-70-5,6ВЗ-6-0,9Dн | АИР71B6 | 920 | 0,55 | 6,46 | 119,8 |
ВР-80-70-5,6ВЗ-6-0,95Dн | АИР80A6 | 920 | 0,75 | 7,6 | 123,2 |
ВР-80-70-5,6ВЗ-6-1,0Dн | АИР80B6 | 920 | 1,1 | 8,42 | 127 |
ВР-80-70-5,6ВЗ-6-1,05Dн | АИР90L6 | 920 | 1,5 | 9,17 | 132 |
ВР-80-70-5,6ВЗ-6-1,1Dн | АИР90L6 | 920 | 1,5 | 9,9 | 132 |
ВР-80-70-5,6ВЗ-4-0,9Dн | АИР90L4 | 1410 | 2,2 | 9,9 | 140,5 |
ВР-80-70-5,6ВЗ-4-0,95Dн | АИР100S4 | 1410 | 3 | 11,64 | 141,5 |
ВР-80-70-5,6ВЗ-4-1,0Dн | АИР100S4 | 1410 | 3 | 12,9 | 141,5 |
ВР-80-70-5,6ВЗ-4-1,05Dн | АИР100L4 | 1410 | 4 | 14,05 | 144 |
ВР-80-70-5,6ВЗ-4-1,1Dн | АИР112M4 | 1450 | 5,5 | 15,17 | 174,5 |
ВР-80-70-6,3ВЗ-6-0,9Dн | АИР80B6 | 920 | 1,1 | 9,2 | 157,7 |
ВР-80-70-6,3ВЗ-6-0,95Dн | АИР90L6 | 920 | 1,5 | 10,81 | 163,5 |
ВР-80-70-6,3ВЗ-6-1,0Dн | АИР100L6 | 920 | 2,2 | 11,98 | 175,3 |
ВР-80-70-6,3ВЗ-6-1,05Dн | АИР100L6 | 920 | 2,2 | 13,06 | 175,3 |
ВР-80-70-6,3ВЗ-6-1,1Dн | АИР112MA6 | 920 | 3 | 14,1 | 191,2 |
ВР-80-70-6,3ВЗ-4-0,9Dн | АИР100L4 | 1410 | 4 | 14,5 | 175,5 |
ВР-80-70-6,3ВЗ-4-0,95Dн | АИР112M4 | 1450 | 5,5 | 17,04 | 208 |
ВР-80-70-6,3ВЗ-4-1,0Dн | АИР132S4 | 1450 | 7,5 | 18,88 | 217,3 |
ВР-80-70-6,3ВЗ-4-1,05Dн | АИР132M4 | 1450 | 11 | 20,57 | 228,7 |
ВР-80-70-6,3ВЗ-4-1,1Dн | АИР132M4 | 1450 | 11 | 22,22 | 228,7 |
ВР-80-70-7,1ВЗ-6-0,9Dн | АИР100L6 | 920 | 2,2 | 13,17 | 226 |
ВР-80-70-7,1ВЗ-6-0,95Dн | АИР112MA6 | 920 | 3 | 15,48 | 240,5 |
ВР-80-70-7,1ВЗ-6-1,0Dн | АИР112MA6 | 920 | 3 | 17,15 | 240,5 |
ВР-80-70-7,1ВЗ-6-1,05Dн | АИР112MB6 | 920 | 4 | 18,69 | 247 |
ВР-80-70-7,1ВЗ-6-1,1Dн | АИР132S6 | 920 | 5,5 | 20,18 | 270 |
ВР-80-70-7,1ВЗ-4-0,9Dн | АИР132S4 | 1450 | 7,5 | 20,76 | 268 |
ВР-80-70-7,1ВЗ-4-0,95Dн | АИР132M4 | 1450 | 11 | 24,39 | 278 |
ВР-80-70-7,1ВЗ-4-1,0Dн | АИР132M4 | 1450 | 11 | 27,02 | 278 |
ВР-80-70-7,1ВЗ-4-1,05Dн | АИР160S4 | 1450 | 15 | 29,45 | 328 |
ВР-80-70-7,1ВЗ-4-1,1Dн | АИР160M4 | 1450 | 18,5 | 31,8 | 343 |
ВР-80-70-8ВЗ-6-0,9Dн | АИР112MA6 | 920 | 3 | 18,84 | 292,5 |
ВР-80-70-8ВЗ-6-0,95Dн | АИР112MB6 | 920 | 4 | 22,14 | 299 |
ВР-80-70-8ВЗ-6-1,0Dн | АИР132S6 | 920 | 5,5 | 25,32 | 322 |
ВР-80-70-8ВЗ-6-1,05Dн | АИР132M6 | 950 | 7,5 | 27,59 | 337 |
ВР-80-70-8ВЗ-6-1,1Dн | АИР160S6 | 960 | 11 | 29,8 | 379 |
ВР-80-70-8ВЗ-4-0,9Dн | АИР160S4 | 1450 | 15 | 29,7 | 380 |
ВР-80-70-8ВЗ-4-0,95Dн | АИР160M4 | 1450 | 18,5 | 34,89 | 387 |
ВР-80-70-8ВЗ-4-1,0Dн | АИР180S4 | 1450 | 22 | 39,19 | 402 |
ВР-80-70-8ВЗ-4-1,05Dн | АИР180M4 | 1470 | 30 | 42,7 | 446 |
ВР-80-70-8ВЗ-4-1,1Dн | АИР200M4 | 1470 | 37 | 46,12 | 395 |
ВР-80-70-9ВЗ-6-0,9Dн | АИР132M6 | 950 | 7,5 | 27,7 | 387 |
ВР-80-70-9ВЗ-6-0,95Dн | АИР160S6 | 960 | 11 | 32,54 | 429 |
ВР-80-70-9ВЗ-6-1,0Dн | АИР160S6 | 960 | 11 | 34,92 | 429 |
ВР-80-70-9ВЗ-6-1,05Dн | АИР160M6 | 965 | 15 | 39,29 | 449 |
ВР-80-70-9ВЗ-6-1,1Dн | АИР180M6 | 960 | 18,5 | 43,1 | 455 |
ВР-80-70-9ВЗ-4-0,9Dн | АИР180S4 | 1470 | 22 | 42,87 | 452 |
ВР-80-70-9ВЗ-4-0,95Dн | АИР180M4 | 1470 | 30 | 50,35 | 496 |
ВР-80-70-9ВЗ-4-1,0Dн | АИР200M4 | 1470 | 37 | 55,79 | 445 |
ВР-80-70-9ВЗ-4-1,05Dн | АИР200L4 | 1470 | 45 | 60,8 | 555 |
ВР-80-70-9ВЗ-4-1,1Dн | АИР225M4 | 1470 | 55 | 65,66 | 635 |
ВР-80-70-10ВЗ-8-0,9Dн | АИР132M8 | 720 | 5,5 | 28,8 | 427 |
ВР-80-70-10ВЗ-8-0,95Dн | АИР160S8 | 720 | 7,5 | 33,83 | 477 |
ВР-80-70-10ВЗ-8-1,0Dн | АИР160S8 | 720 | 7,5 | 37,49 | 477 |
ВР-80-70-10ВЗ-8-1,0Dн | АИР160M8 | 720 | 11 | 40,85 | 497 |
ВР-80-70-10ВЗ-8-1,1Dн | АИР180M8 | 720 | 15 | 44,12 | 525 |
ВР-80-70-10ВЗ-6-0,9Dн | АИР160S6 | 960 | 11 | 38,6 | 479 |
ВР-80-70-10ВЗ-6-0,95Dн | АИР160M6 | 965 | 15 | 45,34 | 499 |
ВР-80-70-10ВЗ-6-1,0Dн | АИР180M6 | 960 | 18,5 | 50,24 | 505 |
ВР-80-70-10ВЗ-6-1,05Dн | АИР200L6 | 980 | 30 | 55,6 | 573 |
ВР-80-70-10ВЗ-6-1,1Dн | АИР200L6 | 980 | 30 | 60,05 | 573 |
ВР-80-70-11,2ВЗ-8-0,9Dн | АИР160M8 | 720 | 11 | 40,47 | 585 |
ВР-80-70-11,2ВЗ-8-0,95Dн | АИР160M8 | 720 | 11 | 47,53 | 585 |
ВР-80-70-11,2ВЗ-8-1,0Dн | АИР180M8 | 720 | 15 | 52,66 | 613 |
ВР-80-70-11,2ВЗ-8-1,0Dн | АИР200M8 | 730 | 18,5 | 58,19 | 668 |
ВР-80-70-11,2ВЗ-8-1,1Dн | АИР200L8 | 730 | 22 | 62,84 | 683 |
ВР-80-70-11,2ВЗ-6-0,9Dн | АИР200M6 | 980 | 22 | 54,52 | 666 |
ВР-80-70-11,2ВЗ-6-0,95Dн | АИР200L6 | 980 | 30 | 64,69 | 661 |
ВР-80-70-11,2ВЗ-6-1,0Dн | АИР225M6 | 980 | 37 | 70,95 | 723 |
ВР-80-70-11,2ВЗ-6-1,05Dн | АИР250S6 | 980 | 45 | 77,32 | 873 |
ВР-80-70-11,2ВЗ-6-1,1Dн | АИР250M6 | 980 | 55 | 84,36 | 913 |
ВР-80-70-12,5ВЗ-8-0,9Dн | АИР180M8 | 720 | 15 | 57,04 | 700 |
ВР-80-70-12,5ВЗ-8-0,95Dн | АИР200M8 | 730 | 18,5 | 66,99 | 755 |
ВР-80-70-12,5ВЗ-8-1,0Dн | АИР225M8 | 730 | 30 | 74,23 | 827 |
ВР-80-70-12,5ВЗ-8-1,05Dн | АИР225M8 | 730 | 30 | 80,89 | 827 |
ВР-80-70-12,5ВЗ-8-1,1Dн | АИР250S8 | 730 | 37 | 87,36 | 920 |
ВР-80-70-12,5ВЗ-6-0,9Dн | АИР225M6 | 980 | 37 | 76,57 | 810 |
ВР-80-70-12,5ВЗ-6-0,95Dн | АИР250S6 | 980 | 45 | 89,93 | 810 |
ВР-80-70-12,5ВЗ-6-1,0Dн | АИР250M6 | 980 | 55 | 99,65 | 912 |
airone.su

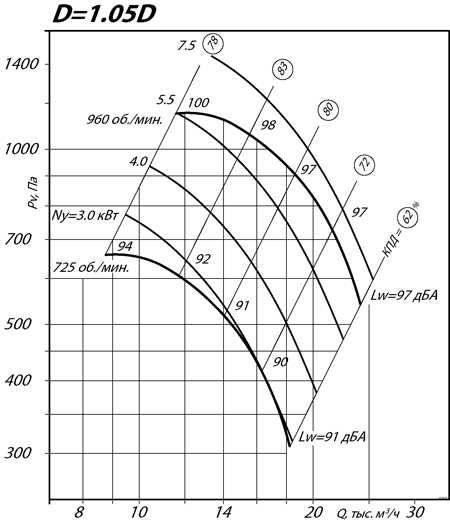

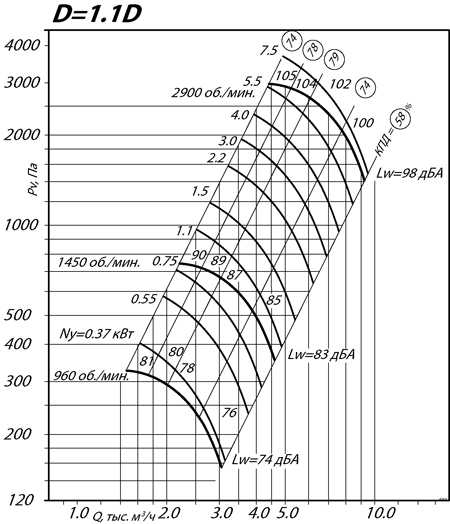

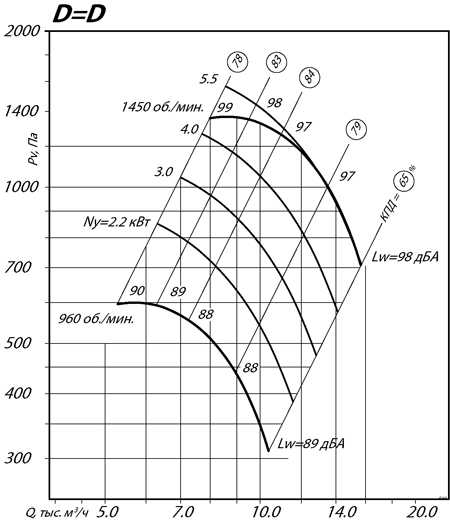

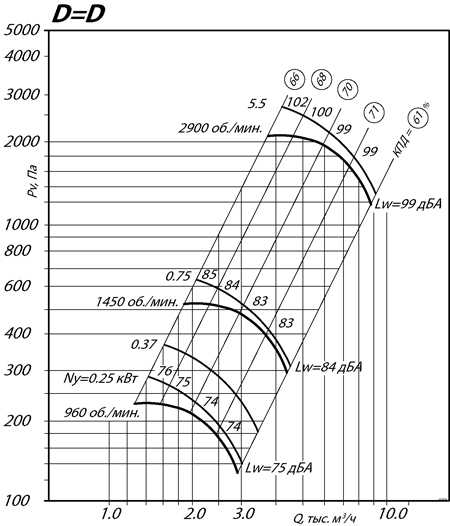

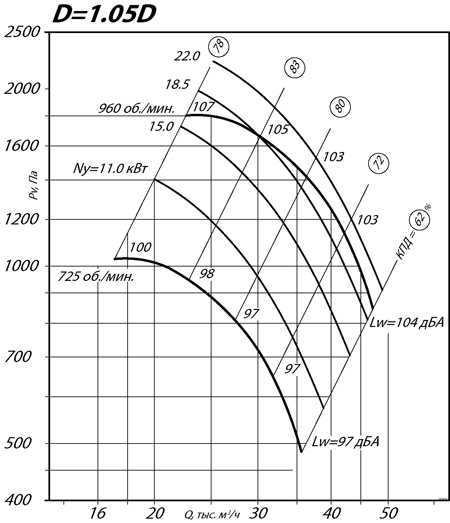

Аэродинамические характеристики ВР 80-70
Аэродинамические характеристики вентилятора ВР 80-70 №2,5 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №3,15 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №4 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №5 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №6,3 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №6,3 схема 5
Аэродинамические характеристики вентилятора ВР 80-70 №8 схема 1, схема 5
Аэродинамические характеристики вентилятора ВР 80-70 №8 схема 5
Аэродинамические характеристики вентилятора ВР 80-70 №10 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №10 схема 5
Аэродинамические характеристики вентилятора ВР 80-70 №12,5 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №12,5 схема 5
Аэродинамические характеристики вентилятора ВР 80-70 №16 схема 1
Аэродинамические характеристики вентилятора ВР 80-70 №20 схема 5
ventilator.spb.ru
ВР 80-70-2,5 1 схема исп. |
0,12 0,18 0,25 0,37 0,55 0,75 |
1380 1370 1380 2751 2745 2823 |
0,15-0,30 0,15-0,30 0,15-0,30 0,30-0,55 0,30-0,55 0,30-0,60 |
165-85 160-80 165-85 650-330 650-330 685-350 |
25 25 27 27 27 36 |
ВР 80-70-3,15 1 схема исп. |
0,18 0,25 0,37 1,1 1,5 2,2 3,0 |
1370 1380 1365 2811 2874 2871 2871 |
0,30-0,55 0,30-0,60 0,30-0,55 0,55-0,70 0,65-1,20 0,65-1,20 0,65-1,20 |
280-140 285-145 275-140 1140-1175 1225-625 1225-625 1225-625 |
34 36 36 44 47 49 58 |
ВР 80-70-4 1 схема исп. |
0,18 0,25 0,37 0,37 0,55 0,75 1,1 3,0 4,0 5,5 7,5 |
885 892 908 1365 1391 1388 1419 2871 2901 2898 2925 |
0,40-0,75 0,40-0,75 0,40-0,80 0,45-0,55 0,60-1,20 0,60-1,20 0,65-1,20 0,95-1,00 0,95-1,50 1,30-2,50 1,30-2,50 |
200-100 205-105 215-110 465-470 500-255 500-255 520-265 2055-2060 2100-2170 2100-1070 2210-1125 |
55 55 64 55 64 64 66 77 85 91 110 |
ВР 80-70-5 1 схема исп. |
0,37 0,55 0,75 1,1 1,5 2,2 3 |
908 900 916 920 1413 1424 1434 |
0,50-0,80 0,80-1,50 0,80-1,50 0,80-1,55 1,00-1,60 1,25-2,40 1,25-2,40 |
320-330 325-165 340-170 340-175 780-805 820-420 830-425 |
89 89 92 93 93 103 110 |
ВР 80-70-6,3 1 схема исп. |
1,1 1,5 2,2 3,0 4,0 5,5 7,5 11 |
920 936 949 953 1430 1445 1455 1458 |
1,2-1,5 1,6-3,1 1,7-3,2 1,7-3,2 1,8-2,3 2,5-4,8 2,5-4,9 2,6-4,9 |
525-540 560-285 575-295 580-300 1265-1300 1335-680 1355-690 1360-690 |
135 145 160 175 160 175 200 215 |
ВР 80-70-8 1 схема исп. |
2,2 3,0 4,0 4,0 5,5 7,5 11 15 18,5 22 |
705 707 719 949 967 968 973 1466 1467 1470 |
2,5-4,8 2,5-4,8 2,6-4,9 2,5-3,0 3,5-6,6 3,5-6,6 3,5-6,7 3,9-5,0 5,3-9,0 5,3-9,0 |
515-265 515-265 535-270 900-910 965-490 965-490 975-500 2150-2200 2220-1430 2230-1430 |
265 265 285 265 285 300 345 345 370 385 |
ВР 80-70-10 1 схема исп. |
5,5 7,5 11 15 18,5 22 30 |
719 731 731 974 973 977 979 |
3,7-5,0 5,1-9,8 5,1-9,8 6,0-9,0 6,8-13,0 6,8-13,1 6,8-13,1 |
810-830 860-440 860-440 1480-1350 1525-780 1540-785 1545-790 |
490 535 560 560 595 670 710 |
ВР 80-70-10 5 схема сип. |
4,0-45 | 600-1000 | 4,0-13,0 | 580-1610 | 820 |
ВР 80-70-12,5 1 схема исп. |
18,5 22 30 |
733 730 737 |
7,5-10,0 10,0-19,1 10,1-19,2 |
1310-1355 1345-685 1370-700 |
840 890 930 |
ВР 80-70-12,5 5 схема исп. |
5,5-30 | 500-800 | 7,0-15,0 | 630-1610 | 1050 |
ВР 80-70-16 5 схема исп. |
11-75 | 350-700 | 9,0-30,0 | 500-1900 | 2500 |
www.ventinform.ru
