Центры для токарных станков: вращающиеся, неподвижные, грибковые

Конструкция токарных станков предусматривает использование определенной оснастки. Только при наличии необходимого оснащения можно сделать деталь с нужными параметрами точности. При этом нужно приобрести специальное оснащение или сделать самодельный вариант исполнения. Стоит отметить, что своими руками можно создать не все для точного точения.

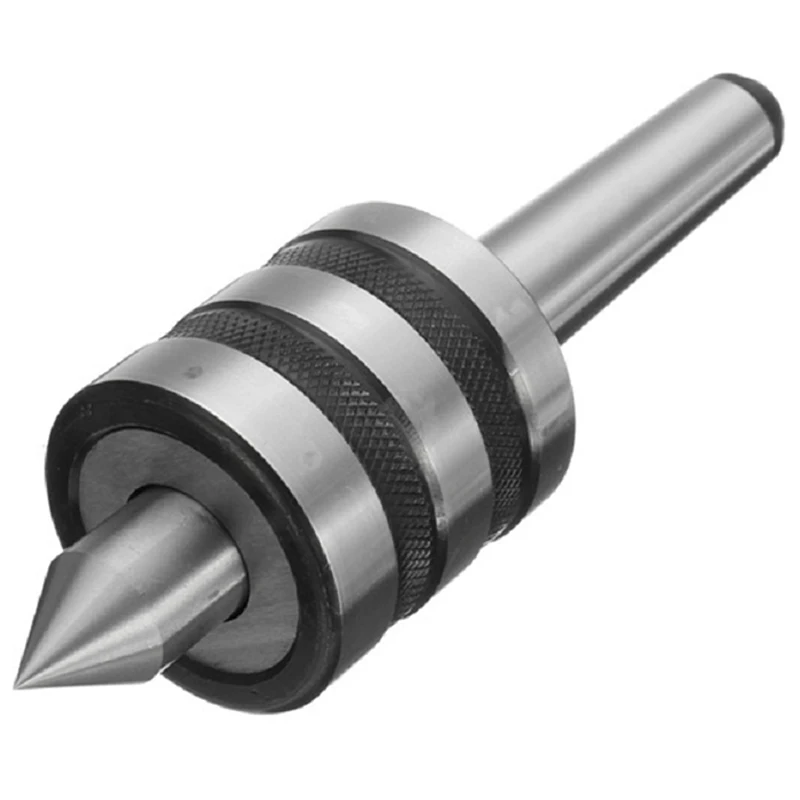

Токарные вращающиеся центры

Фиксация заготовок

Точение на токарном станке происходит путем ее крепления в кулачковом патроне, который передает вращения и при этом удерживает ее на месте. Подобное устройство эффективно при точении тел цилиндрической формы. При этом резец подается перпендикулярно, что позволяет проточить металл до нужного диаметра.

При рассмотрении токарного станка по металлу следует учитывать, что многие самодельные и промышленные варианты исполнения имеют в задней части конструкцию для поддержки заготовки и выполнения других задач. Самодельный вид токарного станка по металлу также имеет вариант исполнения бабки, для которой требуется специальная оснастка.

Таким образом, при фиксации по двум противоположным сторонам на токарном станке, задней и передней бабки, заготовка будет находиться в заданном положении во время возникновения даже сильной нагрузки.

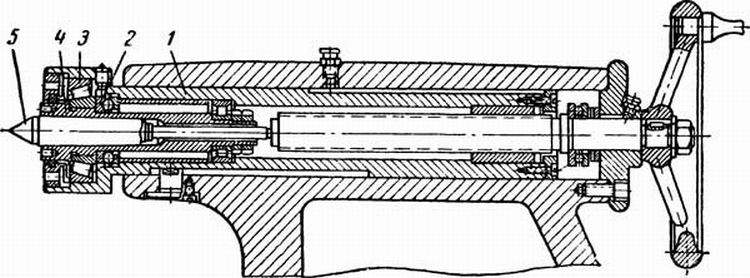

При рассмотрении задней бабки нужно отметить следующие особенности:

  1. Рассматриваемое устройство предназначено только для крепления специального оснащения. Виды используемой оснастки на токарном станке определяют предназначение задней бабки: она может служить как для фиксации тела цилиндрической формы, так и для обработки.
  2. Для того чтобы на момент сильной подачи или при больших оборотах заготовка не изменила свое положение используется центр, который и определяет предназначение задней бабки.
  3. Сделать центр можно своими руками или приобрести в специализированном магазине. При самостоятельном изготовлении нужно учитывать, что заготовкой должен быть цельный сплошной металл с повышенным показателем прочности.
    Это связано со способом крепления: пиноль прижимает деталь к шпинделю по торцу и на протяжении всего времени наконечник контактирует с ней, происходит незначительное трение.
  4. Положение пиноли токарного станка регулируется только в продольном направлении. Учитывая данную особенность, стоит помнить, что положение центра должно совпадать с осью вращения шпинделя. В противном случае вращения будут происходить с биением.

Рассматриваемое устройство также может служить для высверливания торцевых отверстий и для решения других технологических задач.

Крепление по двум торцам

Фиксация по двум торцам происходит в нижеприведенных случаях:

  1. Токарный станок по металлу промышленного типа имеет регулировку количества оборотов. Большая скорость вращения, которая передается детали, приводит к «вилянию» детали. При точной обработке, согласно ГОСТ, подобное явление приводит к довольно большой погрешности.
  2. Большая длина и вес заготовки также определяет необходимость использования задней бабки. Под собственным весом цилиндрическое тело может деформироваться и резец по металлу будет «бить» во время подаче резца.
  3. В зависимости от режима точения и скорости вращения шпинделя может возникнуть чрезмерная поперечная подача. При обработке детали в подобной ситуации сделать ее с высокой точностью довольно сложно.

В подобных случаях следует провести фиксацию по обоим торцам.

Виды токарных центров

Провести фиксацию необходимого инструмента в пиноли можно своими руками. Для выполнения этой работы понадобиться несколько минут, и выполнить ее можно самостоятельно. Согласно ГОСТ можно выделить следующие виды:

  1. упорный. ГОСТ определяет то, что наконечник и хвостовик имеют практически одинаковый диаметр. Устройство этой конструкции определяет то, что наконечник изготавливают из закаленной стали или твердого сплава согласно ГОСТ 13214-79.
  2. грибковый вариант несколько отличается от предыдущего. грибковый наконечник имеет согласно ГОСТ 8742-75 больший диаметр с усеченным рабочим конусом. согласно ГОСТ 8742-75 есть два типа наконечника, которыми обладает грибковый центр: с центрированным валиком или с насадкой для него. грибковый наконечник позволяет использовать рассматриваемое устройство для крепления тел вращения с полыми торцевыми отверстиями во время обработки.

При точении во время большой центробежной силе сделать наиболее благоприятные условия можно при применении центра, в конструкции которого есть подшипник. Подобная оснастка может быть разная: грибковый или упорный центр также имеют подшипник.

Угол конуса может быть 60 или 90 градусов. Угол выбирается в зависимости от режима резания.

Существуют более сложные виды оснастки для установки в пиноли, которые могут иметь, к примеру, устройство для измерения прижимной силы.  Сделать своими руками некоторые варианты центров для токарного станка невозможно.

Обратный ход шпинделя не оказывает влияние на возможность использования пиноли.

Скачать ГОСТ 8742-75 «Центры токарные вращающиеся»

Скачать ГОСТ 13214-79 «Центры и полуцентры токарные»

Токарные центры для станков вращающиеся и неподвижные обрабатывающие

Для фиксации на токарном станке обрабатываемой детали используется токарный центр. Оснастка устанавливается на оборудование как с ручным приводом, так и с ЧПУ и улучшает зажим заготовок большого диаметра при обработке резанием даже на высокой скорости вращения.

Токарный обрабатывающий центр представляет собой металлическую деталь, состоящую из нескольких элементов: вала, или конуса Морзе, который крепится в пиноли бабки станка, и конусовидной части, которая упирается в заготовку. Оснастка выполняет функцию центрирования и поддержания заготовки в процессе обработки резанием и используется при обработке тел вращения, например, труб, валов и других цилиндрических деталей.

Как правило, токарные обрабатывающие центры изготавливаются из легированной стали. В зависимости от технических параметров бывают обычные и усиленные. Последний вид предназначен для тяжелых, нагруженных работ, так как обладает повышенной прочностью и имеет увеличенный ресурс.

Какие бывают токарные обрабатывающие центры?

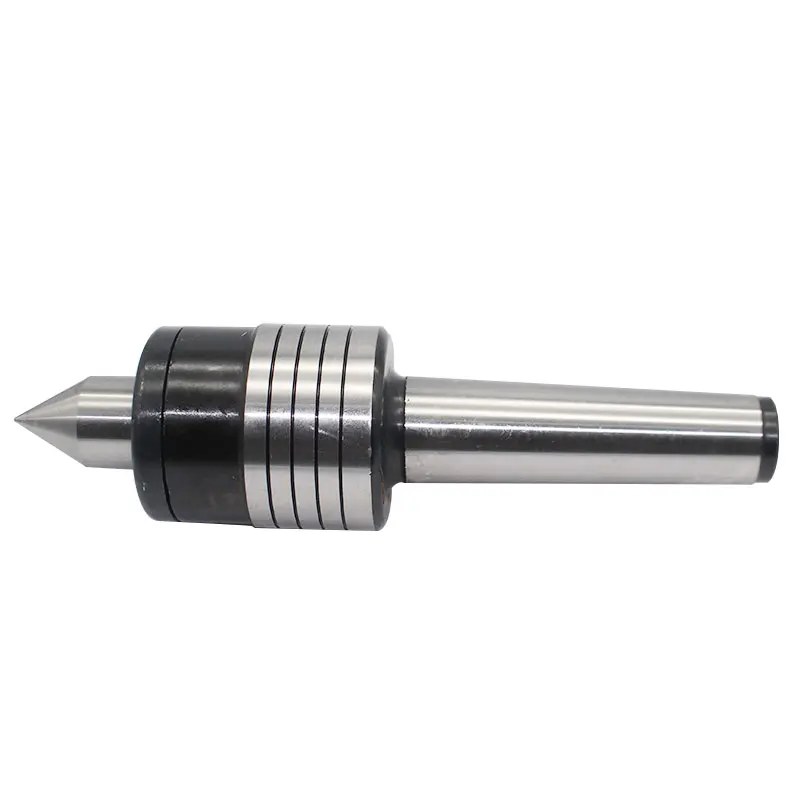

  • Вращающийся – используется при работе с длинными заготовками, когда возможна деформация из-за нагрева при большой скорости или излишнего давления. В конструкции такой оснастки предусмотрен шарикоподшипник, за счет которого наконечник вращается вместе с обрабатываемой деталью. Это помогает избежать нагрева в месте контакта заготовки и центра, а также увеличивает КПД.
  • Невращающийся – такой токарный обрабатывающий центр еще называют упорным, так как он служит только для удержания заготовки и не вращается вместе с ней. Имеет цельнометаллическую конструкцию – наконечник и хвостовик представляют собой единое целое.

Какой токарный центр купить?

В первую очередь, необходимо знать название модели станка, к которому подбирается оснастка. Это гарантирует точное совпадение размеров и правильную установку. Также учитывайте такой параметр, как посадка. Каждый токарный центр имеет вал определенной формы и размера под конус Морзе – информация об этом содержится в маркировке изделий. Например, обозначение МК5 расшифровывается как конус Морзе 5.

Кстати, обратите внимание на возможность смены наконечника оснастки. Существуют токарные обрабатывающие центры со съемными наконечниками. При работе появляется возможность устанавливать наконечники разной формы и размера в зависимости от размера заготовок. У некоторых изделий такие элементы идут в комплекте поставки. Все это значительно расширяет возможности оснастки, и не нужно покупать несколько разных центров.

В нашем интернет-магазине вы можете подобрать для своего станка токарные центры – цена и подробное описание каждого изделия находятся в карточках товаров.

Если вы хотите получить более подробную информацию по размерам и другим параметрам оснастки, обратитесь к специалисту через сервис «Отзывы и вопросы» или позвоните менеджеру по телефону 8-800-333-83-28.

В нашем интернет-магазине вы можете приобрести токарные центры для станков в Москве, Санкт-Петербурге, Нижнем Новгороде, Челябинске, Екатеринбурге, Казани и других городах РФ с гарантией производителя.

Токарный станок по дереву своими руками

Возможно, это покажется для вас чем-то удивительным, но в реальности даже в домашних условиях можно изготовить вполне работоспособный и относительно качественный станок для работ по дереву.

Пускай у него и не будет возможности широких регулировок, да и некоторые операции будут недоступны, для решения стандартных задаче механизм себя вполне оправдает.

С чего начать?

Если вы серьезно интересуетесь тем, как сделать токарный станок по дереву быстро и эффективно, то в первую очередь следует озаботиться поисками двигателя.

Чем больше будет мощность двигателя, который вы сможете достать, тем более массивные детали будут доступны для обработки. Минимальная мощность начинается от 1 кВт и достигает 5 кВт. Во-вторых, следует знать, что использование даже мощных коллекторных электродвигателей без редуктора недопустимо. Без нагрузки они могут так сильно раскрутить деталь, что заготовка просто разлетится на куски и травмирует рядом стоящих людей.

Самый простой вариант – применить мощную дрель, у которой имеется регулятор числа оборотов. К тому же при данном варианте решается масса дополнительных задач – например поиск и установка приводного патрона.

Конструктивные особенности

Так как требуется построить именно токарный станок, а не его подобие, то следует позаботится о наличии следующих элементов: передней и задней бабки, вращающегося центра, подвижного упора и набора стамесок.

Роль передней бабки может играть зафиксированная электрическая дрель. Вращающийся центр задней бабки опять же может быть сделан из патрона дрели со вставленным в нее конусным штырем.

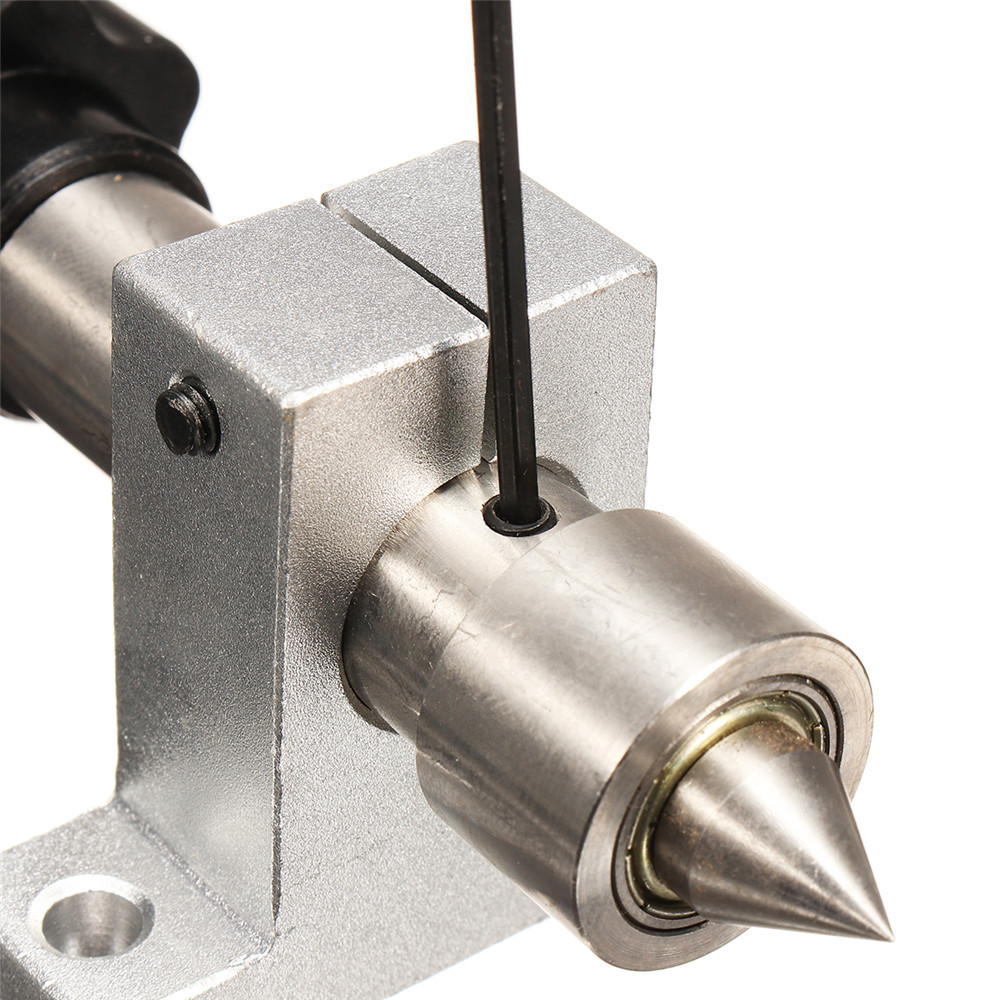

Задняя бабка должна быть подвижной и иметь винтовой регулируемый зажим. Фиксация задней бабки осуществляется при помощи болтов, находящихся в основании.

Без качественного упора также невозможна точная обработка заготовок. Упор в данном случае также обязан иметь регулировки как в вертикальном, так и в горизонтальном положении. Ну а стамески все же придется купить в строительном магазине.

Дополнительные приспособления

Чтобы научиться грамотно пользоваться механизмом, мало знать как сделать токарный по дереву. Необходимо еще и обладать правильными представлениями и способах обработки и контроля деталей. К примеру, для измерения диаметров заготовок вам понадобится рейсмус или штангенциркуль. Плюс для того чтобы в точности повторить формы уже имеющихся деталей, потребуется обзавестись специальными шаблонами.

Фрезерное приспособление для токарного станка – общая информация + Видео

Разные приспособления для токарных станков, известные в настоящее время, позволяют расширить функциональный потенциал таких агрегатов и упростить выполнение некоторых работ на них.

1 Дополнительная оснастка – какой бывает и зачем нужна?

Все приспособления для токарных станков причисляют к одной из трех разновидностей. Первый вариант оснастки – специальный, обеспечивает увеличение эксплуатационных возможностей оборудования, второй применяется для фиксации инструмента, третий используется для закрепления деталей, которые обрабатываются на агрегатах. Установка разных типов оснастки обеспечивает:

  • уменьшение времени, требуемого на монтаж детали на токарное станочное оборудование, что гарантирует увеличение производительности обработки металлических изделий;
  • повышение точности металлообработки;
  • возможность выполнения фрезерных операций;
  • качественное крепление заготовок.

Токарный станок с оснасткой

Оснастка для станков может выпускаться на заводах. Подобные приспособления обычно эксплуатируются на предприятиях. Малые фирмы и частные пользователи нередко используют самодельную оснастку. Большое распространение среди последних получило фрезерное приспособление – специальная приставка, которая дает возможность выполнять:

  • выборку пазов и канавок;
  • контурную обработку разнообразных изделий;
  • фрезерование плоскостей;
  • обработку торцевыми и концевыми фрезами.

Фрезерное приспособление

Найти чертежи такой приставки несложно в интернете и в специализированных журналах.

2 Кулачковые патроны – самые распространенные виды приспособлений

Патроны на токарные станки могут иметь 2–4 кулачка. Когда максимально точное центрование не требуется, рекомендуется применять двухкулачковые патроны. В них, как правило, фиксируют небольшие детали, поковки и отливки. В большинстве случаев такие приспособления для токарных станков предназначены для фиксации деталей со строго определенными геометрическими параметрами.

Кулачковый патрон на токарном агрегате

Четырехкулачковые патроны используются при обработке произвольных по конфигурации заготовок.

Кулачки в них можно без затруднений центрировать за счет того, что они располагают индивидуальным приводом. Если применяются патроны с таким "персональным" приводом, на станке можно обрабатывать несимметричные и прямоугольные детали. А вот самоцентрирующиеся приспособления с четырьмя кулачкам больше годятся для квадратных прутков.

Самоцентрирующееся приспособление с четырьмя кулачкам

Самое широкое распространение получили трехкулачковые патроны. Они обеспечивают качественные работы с большими по сечению круглыми прутками, деталями шестигранной и круглой формы. Подобная оснастка для работ по металлу характеризуется высоким усилием зажима и элементарной конструкцией, а также простой переналадкой для обработки заготовок с разными размерами. Кулачки могут быть сборными или цельными. К "минусам" трехкулачковых патронов относят то, что они быстро теряют точность при активной эксплуатации.

3 Вращающийся и упорный центр – что это?

Описанные выше патроны используют для фиксации деталей, у которых соотношение длины и сечения составляет не более 4 единиц. В остальных случаях используются специальные центры. Они дают возможность эффективно производить работы по металлу. При этом важно помнить, что в центр (вращающийся либо упорный) заготовка может быть помещена только после ее зацентровки. Под таковой понимают выполнение с торцов вала заготовки центровых отверстий. При их наличии деталь получает от шпинделя крутящий момент за счет применения хомутика и специального поводкового патрона.

Упорный центр для фиксации деталей

Под патроном поводкового типа понимают небольшой корпус, который устанавливается на шпиндель токарного агрегата. На торцевой части данного приспособления имеется запрессованный палец. Он отправляет требуемый крутящий момент на хомутик. Последний при помощи болта фиксируется на обрабатываемой детали.

Поводковый патрон не применяется, когда необходимо выполнить обработку изделий, у которых центровое отверстие характеризуется относительно большой величиной. В данном случае используется вращающийся центр особого вида. У него рабочая часть имеет выраженную рифленую поверхность.

Вращающиеся центры особого вида

Если производится обработка заготовок с большой толщиной срезаемого слоя и процесс должен происходить на высоких скоростях резания, на станок устанавливают вращающийся задний центр. А вот при работе с деталями, у которых оси вращения шпинделя и самих заготовок не совпадают, специалисты советуют эксплуатировать вращающийся центр с рабочей поверхностью в форме сферы (специальная конусная оснастка).

Упорный центр, отличающийся высокой долговечностью, изготавливается с наконечником из твердосплавных материалов. Его установка возможна исключительно в пиноль задней бабки. Упорные центры могут быть срезанными. В этом случае с их помощью подрезают концы детали.

4 Другие виды оснастки для токарного оборудования

Револьверная головка значительно увеличивает производительность агрегатов для выполнения работ по металлу. Она может быть шестигранной или круглой (по Госстандарту 3859–83). Круглая револьверная головка выпускается с двумя разновидностями центрирующих отверстий – с конусными и с цилиндрическими.

Револьверная головка

ГОСТ 3859 содержит общие рекомендации по изготовлению оснастки для токарных агрегатов. Заказчик может описать производителю, какая именно револьверная головка ему нужна и каких размеров. Другими словами, подобная оснастка выпускается индивидуально. Револьверная головка используется в сменных резцовых блоках. Она обеспечивает быструю и максимально точную регулировку режущих инструментов. Револьверная оснастка может устанавливаться на станки с ЧПУ и на агрегаты универсального типа, которые имеют салазки крестовой формы.

Обработка тонких (в профессиональной среде говорят – нежестких) валов осуществляется при помощи подвижных либо неподвижных люнетов для токарных станков. Неподвижная оснастка устанавливается и фиксируется на направляющих агрегата, подвижная может монтироваться на суппорте (а именно на его каретке). Люнеты подвижного вида считаются более современными и эффективными. Данные приспособления для токарных станков идеально подходят для обтачивания (чистового) заготовок большой длины.

Неподвижный люнет для токарной установки

Для обработки заготовок с поверхностями в виде конусов используется специальная конусная линейка. Ее размещают параллельно конической образующей поверхности. При этом суппорт агрегата поворачивают на 90 градусов. Линейка располагает делениями для отсчета углов ее поворота. Деления бывают угловыми либо миллиметровыми. На многих предприятиях конусная линейка эксплуатируется весьма активно (как и описанная выше револьверная головка), так как она проста в применении.

Также существует и далее указанная оснастка: шлифовальная головка для токарного станка, четырехпозиционные резцедержатели, планшайбы, картриджные держатели резцов, приспособления для выполнения отверстий и нарезания резьбы.

Бабка на токарный станок своими руками. Токарный станок по дереву своими руками

Для изготовления простой задней бабки понадобится:
1. Сварочный аппарат.
2 .Два подшипника.
3. Три болта и несколько гаек.
4. Два коротких отрезка водопроводной трубы.
5. Кусок листовой стали толщиной 4-6мм.


Подшипники, болты с гайками и др. могут быть любые подходящие, имеющиеся в ваших запасах. Например, внутренний диаметр подшипников может быть в пределах 10-15мм.
Я вытащил подшипники из сгоревшего электродвигателя от старой стиральной машины.


Для изготовления ходового винта понадобятся два болта М12 длиной 80-100мм. На фото - один болт, второй приваривается к нему в дальнейшем, для увеличения общей длины.
Для вращающегося центра нужно подобрать отрезок трубы такого диаметра, чтобы в него плотно входила внешняя обойма подшипников, а его длина должна быть чуть больше, чем толщина двух сложенных вместе подшипников.
При необходимости в получившейся втулке можно сделать продольный пропил шириной 2-3мм. Увеличивая или уменьшая зазор, добиваются, чтобы подшипники плотно сидели во втулке.


Шайба - это будущая задняя стенка вращающегося центра, имеет такой же диаметр, как внешняя обойма подшипника. Шайба с гайкой обвариваются с правой стороны, (фото выше) затем левая гайка скручивается, а торчащий конец болта обрезается заподлицо с шайбой.
Головка болта отпиливается, болт зажимается в сверлильный станок и с помощью нехитрого приспособления (струбцина и кусок абразивного камня, прижатого к неподвижной опоре) убирается возможная эксцентричность.


Для изготовления корпуса шпинделя берется отрезок трубы диаметром примерно 3/4 дюйма и длиной 50-70мм, к ней с обоих концов привариваются гайки, в данном случае М12.
С помощью сварки удлиняется будущий винт. Если у вас применяется длинная шпилька, то, естественно, ничего варить не надо.
Конус задней бабки сделан также из болта. Внутренний диаметр моих подшипников 15мм, поэтому я взял болт М16, наварил его на головку некоторое количество металла и грубо обточил на наждаке.
Затем с помощью дрели выполнил более чистую обработку.

Осталось аккуратно обточить хвостовик конуса до такого диаметра, чтобы он плотно входил во внутреннюю обойму подшипников и обрезать до нужной длины. Перед установкой подшипников в корпус необходимо установить кольцо, согнутое из проволоки диам. 1-2мм. В него будет упирться внешняя обойма.

Сборка и настройка - это отдельная тема, каждый делает её по-своему. Скажу только, что больших затруднений она не вызвала.
В итоге получилось вот что.

У тех мужчин, которые любят мастерить что-то своими руками, со временем возникает желание сделать для своих нужд токарный станок по металлу своими руками. По словам обладателей такого станка, работа на нем приносит радость превращения бесформенных заготовок в изящную точеную вещь, созданную самостоятельно. Однако готовый станок - вещь дорогая, поэтому мы решили рассказать, как же изготовить это оборудование самому.

Для чего токарный станок предназначен

Среди различных станков для обработки металла, токарный был среди первых, которые могли обрабатывать любой материал, металл, пластик или дерево. Данный станок позволяет получить детали различной формы, у которых обработана наружная поверхность, выполнена сверловка отверстий или расточка, нарезана резьба или сделана накатка рифленой поверхности.

Существует много моделей токарных станков, которые выпускают производители оборудования для разных целей. Но промышленные станки, в большинстве случаев, дорогие, отличаются большими габаритами и массой и чересчур сложны, чтобы использовать их в домашних условиях. Отличным альтернативным решением станет собрать токарный станок по металлу своими руками, этот механизм будет небольшим, простым в управлении и позволит быстро делать небольшие детали из металла или дерева.

Токарный станок дает возможность изготовить колеса, оси и другие детали с круглым сечением. Для домашнего мастера иметь в своем арсенале станок для токарных работ по дереву очень удобно. На нем можно выточить рукоятки для инструментов, различные детали для ремонта мебели, держаки для лопат или грабель. Развиваться можно постепенно, от простых деталей, накапливать опыт, постепенно научиться вытачивать элементы фигурной мебели или детали для изящных парусников.

В токарном станке заготовка фиксируется в горизонтальном положении и станок вращает ее с большой скоростью, далее, двигающийся резец снимает излишки материала, чтобы получить деталь. Хотя сам принцип действия токарного станка кажется простым, чтобы обеспечить надежную работу потребуется точная, согласованная работа множества деталей, составляющих механизм станка.

История появления токарных станков

Первые устройства (довольно простой конструкции) для обработки заготовок из камня или дерева и получения деталей цилиндрической формы появились в Древнем Египте. В дальнейшем конструкция станков усложнялась в течение длительного пути совершенствования, который привел к появлению современного точного и высокопроизводительного токарного оборудования.

Начало производства токарных станков (промышленного и самостоятельного) положило изобретение в 18 веке токарного станка, в котором использовался механически перемещаемый суппорт. Эта конструкция была разработана в России, талантливым механиком и изобретателем Андреем Нартовым. В его станке рейки, шкивы, винты, зубчатые колеса и другие детали были сделаны из металла. Но, как и до этого, станок приводился в движение с помощью маховика, раскручиваемого человеком.

Когда в конце XVIII столетия были изобретены паровая машина, следом, в 19-м, двигатель внутреннего сгорания, а впоследствии и электродвигатель, ручной привод в станках заменили на механический. От одного общего двигателя с помощью вала трансмиссии осуществлялась передача движения к токарным станкам. Сам вал крепили на стене цеха или под потолком, а каждый станок в движение приводился посредством ременной передачи.

В начале прошлого века токарные станки стали индивидуально оборудовать экономичными электродвигателями. Для массового производства стали нужны токарные станки, обеспечивающие высококачественную обработку деталей и высокую производительность производства. Этот спрос стимулировал совершенствование конструкции станков.

Развитие конструкции станков для токарных работ привело к появлению в них ступенчато-шкивного привода, который позволял регулировать количество оборотов шпинделя. Сам шпиндель и ходовой винт стали соединять посредством гитары из зубчатых колес, которую позднее дополнила коробка передач. Следующим усовершенствованием стало разделение передачи движения на суппорт от валика (большинство токарных операций) и ходового винта (нарезка резьбы). Также список новшеств пополнил модернизированный механизм фартука.

Появление быстрорежущей стали ускорило процесс совершенствования токарных станков. Благодаря новой стали, в пять раз возросла скорость резки (если сравнивать, с какой скоростью обрабатывается обычная углеродистая сталь). С целью увеличения разновидностей подач и наращивания числа оборотов в токарных станках подшипники вращения пришли на смену подшипникам качения, а коробка передач в станке еще более усложнилась. Также, поняв важность этого вопроса, инженеры разработали автоматическую смазку деталей станка.

Токарный станок по металлу своими руками: основные узлы

Конструкция самодельного простого токарного станка, позволяющего обрабатывать заготовки состоит из таких деталей: рама, ведущий и ведомый центры, задняя и передняя бабки, упор для резца и электропривод.

Роль рамы - быть опорой для всех элементов и станиной оборудования. Передняя бабка неподвижна и играет роль основы для размещения базового узла вращения.

Передняя рама содержит передаточный механизм, связывающий ведущий центр с электродвигателем. Через ведущий центр заготовка приводится во вращение. Задняя бабка может двигаться параллельно продольной оси рамы. В соответствии с длиной будущей детали, устанавливают заднюю бабку так, чтобы прочно закрепить в ведомом центре конец обрабатываемой заготовки.

Для токарного станка подойдет любой привод но важный параметр: мощность 800- 1500 Вт. Дело в том, что только проблему низких оборотов еще можно решить с помощью передаточного механизма, а мощность двигателя остается одна и та же.

Хотя любой электродвигатель даже 200-ваттный может использоваться в самодельном токарном станке, надо учитывать, что при обработке крупных заготовок слабый двигатель может перегреться и произойдет остановка станка. Как правило, вращение передается с использованием ременной передачи, реже применяется фрикционная передача или цепная.

Для настольного станка иногда применяется конструкция без передаточной системы, патрон и ведущий центр крепятся непосредственно на вал электродвигателя.

Ведомый центр обязательно должен быть с ведущим центром размещен на одной оси, нарушение этого правила приведет к вибрации заготовки.

Условия, обязательные к выполнению: надежная фиксация, точная центровка и стабильное вращение. В станках лобовых заготовка фиксируется с помощью кулачкового патрона, либо планшайбой, в таких станках используется один ведущий центр.

Хотя рама может быть сделана из деревянного бруска, обычно ее собирают из стальных уголков или профилей. Рама должна обеспечить жесткое крепление ведомого и ведущего центров, при проектировании рамы должно быть обеспечено свободное перемещение бабки вдоль продольной оси станка, а также упора для резца.

После того, как все детали вашего самодельного станка установлены в правильном положении, нужно их жестко зафиксировать. Назначение станка, размер и тип заготовок, которые планируется обрабатывать, определяет форму элементов станка и итоговые габариты установки. Кроме этого от предполагаемой работы зависит тип и мощность электродвигателя, который должен создать достаточное усилие, которое будет вращать деталь. Параметры двигателя должны быть подходящими для ожидаемой нагрузки.

Самыми неподходящими для токарного станка являются коллекторные двигатели, для которых характерно увеличение количества оборотов при падении нагрузки. А в этом случае огромная центробежная сила может привести к вылету зафиксированной заготовки, а это очень опасно для того, кто находится рядом со станком.

Впрочем, если вы будете точить небольшие легкие детали, то переживать не стоит, а чтобы заготовка не могла бесконтрольно разогнаться, следует использовать редуктор для электромоторов такого типа.

При работе с заготовками длиной 0.7 метра и диаметром 10 сантиметров, рекомендованный тип двигателя - асинхронный, а мощность: 800 Вт. Для электропривода данного типа характерно стабильность частоты вращения вала, когда есть нагрузка, а при исчезновении нагрузки и заготовке большой массы не происходит запредельного увеличения частоты вращения.

Следует учитывать, что в построенных самостоятельно токарных станках всегда присутствует усилие, направление которого - вдоль вала. Если не использовать ременную передачу, это станет причиной быстрого разрушения подшипников электродвигателя, рассчитанных только на перпендикулярную нагрузку.

Так что, если вал двигателя непосредственно соединен с ведущим центром станка, подшипники электродвигателя будут постоянно находиться под нагрузкой, на которую не рассчитаны. Можно попробовать компенсировать эту продольную нагрузку, сделав в станке с обратной стороны упор вала двигателя (или, в некоторых конструкциях электродвигателя, нужно в задней его части установить между торцом вала и корпусом шарик - импровизированный подшипник).

Ведомый центр находится в задней бабке станка и может быть неподвижным или вращающимся. Неподвижный центр делают из самого обычного болта, у которого конец резьбы заточен под конус. В отверстии в бабке нарезана внутренняя резьба и, вращая заостренный болт, можно фиксировать заготовку между центрами.

У этого болта ход рассчитан на 2-3 сантиметра, а большие расстояния устанавливаются смещением задней бабки по оси станка. Ведомый центр в виде заостренного и отшлифованного болта следует смазать маслом (машинным)непосредственно перед началом работы. Это позволит избежать задымления заготовки.

Как сделать самодельный токарный станок по металлу

Любой умелец может построить токарный станок своими силами. Хоть он и самодельный, такой станок надежен и прост в использовании. Владелец токарного оборудования сможет протачивать или вытачивать новые детали, обтачивать изделия из металла, выполнять работы с деревом или пластмассой, изготовлять детали для ремонта машины, для своего быта или делать сувениры из дерева.

В домашних условиях вы вполне сможете самостоятельно изготовить лобовой токарный станок. Он простой в использовании и обладает достаточно разнообразными функциями. Благодаря легкости замены деталей срок службы такого домашнего оборудования очень велик.
Выпилите две деревянные стоики и закрепите в них с помощью гаек болты, отверстия для болтов должны быть нужного диаметра, как и резьба гаек.

Для устойчивости стамески или резца при работе станка, для них делают подручник. Он изготавливается из двух дощечек, соединенных винтами или склеенных. Нижняя дощечка должна быть со скошенным углом и металлической полоской, защищающей стамеску от деформации во время движения, а в горизонтальной дощечке делают прорезь для контроля и управления движением подручника.

Теперь остается привинтить заготовку гайками, обеспечив надежность ее крепления и свободу движения, и ваш настольный токарный станок готов к использованию. Заготовку следует обрабатывать, вращая в обе стороны, для того чтобы получить наилучшую форму детали.

Если у вас нет в наличии электродвигателя небольшой мощности (примерно, 250- 500 Вт) то для самодельного станка можно купить недорогой электромотор, бывший в употреблении, например, вполне подойдет двигатель от швейной машинки. Также, самый компактный токарный станок можно сделать на основе электродрели или шлифмашины.

Бабки, переднюю и заднюю не сложно изготовить самостоятельно, а если что-то непонятно, можно подсмотреть на фотографиях самодельных станков. А раму, кроме деревянного бруска можно сделать из швеллера, уголка или другого сортового металла.

В быту такой токарный станок незаменим. Если на выступающий участок вала электродвигателя насадить абразивный или шлифовальный круг, то на подобном станке, кроме точения деталей, можно будет выполнять заточку инструмента, а также шлифовку или полировку поверхностей. А если закрепить навалу переходник и сверлильный патрон, то ваш станок можно будет использовать для фрезеровки пазов или сверловки отверстий в деталях.

Таким образом, сделав токарный станок по металлу своими руками, вы получите универсального помощника в домашнем хозяйстве. Многообразие способов применения такого станка подталкивает попробовать свои силы. Изготовленные самостоятельно, небольшие токарные станки отлично выполняют задачи домашнего масштаба по точению деталей или их шлифовке.

1

Сказали спасибо:

Для того чтобы сделать токарный станок своими руками, домашнему умельцу понадобится разобраться с механизмом его действия, подготовить некоторые материалы и запастись терпением, необходимым для сборки самодельной конструкции, которая позволит обрабатывать разнообразные металлические изделия.

1 Зачем нужна самодельная токарная установка?

Ни один мужчина не откажется от того, чтобы в его доме либо квартире имелся небольшой по размерам токарный станок. Ведь с его помощью можно выполнить множество операций, связанных с обработкой деталей из металла, начиная от накатки рифленой поверхности и расточки отверстий, и заканчивая нарезанием резьбы и приданием наружным поверхностям деталей заданных форм.

Конечно, можно попытаться приобрести заводской токарный агрегат. Но такая покупка не каждому по карману, да и поместить производственный станок в обычном жилище бывает практически нереально из-за того, что оборудование для занимает много места. Отличной альтернативой приобретению громоздкого и неудобного заводского станка является изготовление своими руками простой и при этом функциональной токарной установки.

Самодельный , собранный по всем правилам, будет иметь несложное управление, занимать минимум места, отличаться простотой работы. При этом на нем вы сможете без проблем обрабатывать различные металлические и стальные изделия небольших геометрических размеров, став настоящим домашним мастером.

2 Устройство и механизм действия самодельного станка

Перед тем, как приступить к созданию токарного агрегата для бытового использования, нелишним будет узнать об его основных узлах и механизме действия подобного оборудования. Элементарный станок состоит из следующих частей:

  • две бабки;
  • рама;
  • два центра: один из них является ведомым, другой – ведущим;
  • упор для рабочего режущего инструмента;
  • электрический привод.

Механизмы станка устанавливаются на станину (в самодельном агрегате ее роль выполняет рама). Вдоль этой основы агрегата передвигается задняя бабка. Передняя бабка необходима для размещения базового узла вращения оборудования, она выполняется неподвижной. В станине монтируется и передаточное устройство, соединяющее ведущий центр с электродвигателем. Через данный центр происходит передача требуемого вращения обрабатываемой заготовке.

Станина "домашнего" станка обычно выполняется из деревянного бруса, также можно использовать уголки или профили из стали (металла). Не имеет значения, какой именно материал для рамы вы выберете, главное, чтобы он жестко фиксировал центры установки.

На самодельный токарный агрегат допускается устанавливать практически любой электрический мотор, даже совсем небольшой по мощности, но при этом стоит понимать, что его технических характеристик может не хватить для качественной обработки деталей, особенно, если речь идет о металлообрабатывающем аппарате. Малая мощность электродвигателя не позволит работать с металлом, а вот с деревянными заготовками способен справиться даже мотор мощностью около двухсот ватт.

Вращение в самодельных станках может сообщаться посредством цепной, фрикционной либо ременной передачи. Последняя из указанных применяется чаще всего, так как она характеризуется максимальной надежностью. Кроме того, имеются и такие конструкции агрегатов, сделанных самостоятельно, в коих передаточного устройства и вовсе не предусмотрено. В них ведущий центр или патрон для крепления рабочего инструмента размещается непосредственно на валу электромотора. Видео работы подобного агрегата можно без труда найти в интернете.

3 Некоторые конструктивные особенности «домашних» токарных станков

Для предотвращения вибрации обрабатываемых деталей следует монтировать ведущий и ведомый центр на одной оси. Если вы планируете изготовить станок всего с одним центром (с ведущим), в конструкции такого оборудования нужно будет предусмотреть возможность крепления изделия кулачковым патроном либо планшайбой.

Специалисты не советуют устанавливать на самодельные токарные агрегаты электродвигатели коллекторного типа. Их обороты при отсутствии рабочих нагрузок могут повышаться без команды оператора, что приводит к вылету детали из элементов крепления. Понятно, что такая "летающая" заготовка способна наделать много бед в ограниченном пространстве – в квартире или в частном гараже.

Если вы все же планируете установить именно коллекторный мотор, позаботьтесь об оснащении его специальным редуктором. Этот механизм исключает опасность возникновения бесконтрольного разгона обрабатываемых на станке деталей.

Оптимальным видом привода для самодельного агрегата является обычный асинхронный двигатель. Он характеризуется высокой устойчивостью при нагрузках (неизменная частота вращения) и обеспечивает качественную обработку деталей шириной до 70 и сечением до 10 сантиметров. В целом же, вид и мощность электродвигателя нужно подбирать так, чтобы изделие, подвергаемое токарной обработке, получало достаточное усилие вращения.

Ведомый центр, который, как было отмечено, находится на задней бабке, может выполняться неподвижным либо вращающимся. Его делают из стандартного болта – нужно лишь заточить под конус окончание его резьбового участка. Болт обрабатывается машинным маслом и вставляется в резьбу (внутреннюю), вырезанную в задней бабке. Его ход должен равняться примерно 2,5–3 сантиметрам. Вращение болта дает возможность прижимать между двумя центрами агрегата обрабатываемую деталь.

4 Процесс самостоятельного изготовления агрегата для токарных работ

Далее мы расскажем о том, как смастерить самодельный токарный станок лучкового типа, а также предоставим видео этого несложного процесса. С помощью такой установки вы сможете обтачивать изделия из металла и иных материалов, выполнять заточку ножей и прочих режущих приспособлений. Агрегат, кроме всего прочего, станет вам лучшим помощником в тех случаях, когда вы сами занимаетесь ремонтом своего легкового автомобиля.

Для начала нам потребуется выпилить две прочные стойки из древесины и присоединить к ним при помощи гаек болты. К ним будет крепиться станина самодельного станка, которую также можно сделать из дерева (если есть возможность, лучше использовать для рамы какой-либо сортовой металл – стальной уголок либо швеллер).

Обязательно нужно сделать специальный подручник, который увеличивает уровень устойчивости резца для токарной обработки металлических деталей. Подобный подручник представляет собой конструкцию из двух склеенных под прямым углом (или соединенных небольшими винтиками) дощечек. Причем на нижнюю доску крепят полоску из тонкого металла, необходимую для предохранения рабочего инструмента от изменения его формы в процессе вращения. В дощечке, стоящей горизонтально, вырезают прорезь, которая дает возможность управлять движениями подручника.

С изготовлением задней и передней бабки у вас проблем быть не должно – суть понятна, а если возникнут какие-либо затруднения, можно посмотреть видео в интернете, где данный процесс показан и описан весьма подробно. Патроны бабок, как правило, делают из готовых цилиндров, подходящих по сечению к общей конструкции станка, или посредством сваривания листового железа.

Раму самодельной установки желательно установить на дюралюминиевую основу, надежно скрепить станину с ней, смонтировать все узлы станка (их не так уж и много). После этого принимаемся за силовой узел нашего оборудования. Прежде всего, выбираем подходящий электрический двигатель. Для обработки металлических изделий он должен быть достаточно мощным:

  • если планируется работать с мелкими деталями – от 500 до 1000 ватт;
  • для работы с более "масштабными" заготовками – от 1500 до 2000 ватт.

Для "кустарного" токарного оборудования подходят моторы от старых швейных и стиральных машинок, а также двигатели с другого оборудования. Здесь решайте сами, какой привод вы можете смонтировать на самодельный агрегат. К электрическому двигателю подключают пустотелый стальной вал (головка шпинделя), используя ременную либо другую передачу. Этот вал соединяется со шкивом, который крепится на шпонке. Шкив нужен для крепления рабочего инструмента.

Силовые механизмы вы можете подключать самостоятельно, но лучше привлечь к этой операции специалиста-электрика. В этом случае вы будете точно уверены, что ваша токарная установка обеспечит полную электробезопасность выполнения токарных работ. После сборки станок готов к применению. Если же вам потребуется впоследствии расширить его эксплуатационные возможности, сделать это несложно.

Так, например, на выступающий торец вала двигателя можно насаживать абразивные либо , и с их помощью осуществлять , его полировку, а также высококачественную заточку бытового инструмента. При желании нетрудно сделать или приобрести переходник особого вида, оснащенный патроном для сверления металлов. Его можно крепить к указанному выше валу и выполнять фрезерование пазов в разнообразных деталях и сверление отверстий.

Наслаждайтесь работой на своем собственном самодельном токарном мини-центре!

Наводя порядок в куче электронного хлама, нашёл остатки от магнитофонов. Блок питания на 9 вольт, имеющий хорошо узнаваемую форму и сделанный ещё в СССР, те кто застал то время и владел магнитофоном Электроника или ИЖ, прекрасно поймут о чём речь. А так же старенький электродвигатель тоже от какого то магнитофона. Оказалось что блок и мотор всё ещё прекрасно работают в паре друг с другом, ничего не заржавело и не прикипело.

В общем решил попробовать собрать из всего этого мини токарный станок, тем более всегда хотелось иметь под рукой маленький и тихий станочек для обработки всякой мелочёвки. Можно конечно собрать или купить приблуды (держатели) которые превращяют обычную дрель в станок, но такие дрели как правило очень шумные из-за громыхающих в них всяких редукторов.

В принципе об устройстве токарного станка я имею поверхностное представление, на первый взгляд там вроде всё просто. Единственное что смущало, так это, как разместить на одной оси электродвигатель и заднюю бабку. А так же, какие при этом допустимы погрешности, ибо не хотелось получить вместо токарного станка, вибратор для вибростола или мобильника.


Тот самый старенький блок питания, для нашего времени он конечно огромен, но для пробного включения это не столь важно.



Вырезал ножницами по металлу кожух для двигателя, насверлил и расточил в нём отверстия для мотора, после чего загнул его в виде буквы "П" а затем установил в него двигатель. Подобрал деревяшек подходящего размера для основания станка. Так как станок у меня будет чисто экспериментальный, то есть собранный на коленке и из подручных средств. То решил сначала собрать грубую модель, и если она заработает как надо, то потом можно будет доводить её до ума.



Прикрутил на саморезы, основание под мотор и заднюю стенку, чтобы в последствии прикрутить к ним кожух с электродвигателем.


Переделал немного концы кожуха (загнул их внутрь)


Просверлил и привернул саморезами кожух с мотором к задней стенке и к основанию.



Из картона вырезал крышку и посадил её на пару саморезов сверху.



Как то так всё это теперь выглядит, по моему, в токарной терминологии, эта приблуда называется "Передняя бабка"



Из той же доски напилил квадратиков, смазал клеем ПВА и стянул их в стопочку. Этот куб будет служить задней бабкой моего самопального токарного станка.


Привернул этот куб на четыре самореза, пара сверху и пара снизу.


Если бы на валу мотора был бы патрон для дрели, то можно было бы зажать в него сверло и оно указало бы направление для держателя в задней бабке. А так как у меня на вал насажен какой то латунный шкив для пасика магнитофона, то пришлось пойти немного другим путём. Просто взял лист бумаги и тупо обмотал им этот шкив, зафиксировал концы и включил мотор.


Убедившись что противоположный конец этой трубки вращается возле куба без разбежки и биений, выключил мотор и очертил на кубе контуры трубки.



Прочертил на глазок ось трубки на боковые плоскости куба, чтобы при сверлении отверстия для держателя, направлять сверло по этим линиям.


Так же на глазок, свёл эти линии на противоположной стороне задней бабки.


Затем просверлил этот куб и вкрутил саморез, который будет выполнять роль держателя заготовки.



Немного не попал, да это и не столь важно, так как таким способом невозможно добиться идеальной точности. Но так как это только эксперимент то идём дальше и закрываем глаза на все косяки и неточности. 🙂


Зажимаем заготовку и включаем мотор, голову пригибаем чуть в сторону, на случай если эта болванка захочет изучить просторы вселенной. 🙂 Чтобы держатель не рассверливал заготовку, то с его кончика сточил немного резьбы.


На сам шкив надел кусок резинки а уже к ней тупо на термоклей приклеил заготовку. Сняв тем самым головную боль о поисках подходящего патрона или держателя. Да к тому же, почему то показалось что гибкое соединение немного компенсирует кривизну оси на которой находится мотор и держатель, ну и заодно кривизну моих рук. 🙂


Как ни странно, но всё заработало как часы, мотор конечно слабоват, но со своими минизаданиями справляется на ура.




Перепробовал кучу разнообразных резцов, но больше всего понравилось обрабатывать деревяшки обычным полотном по металлу и наждачной бумагой. Видимо из-за отсутствия подручника или слабого двигателя, все другие инструменты тут же вгрызаются в заготовку и стопорят мотор.




Попробовал точить оловянный прут, точнее свинцово-оловянный (припой). Здесь уже хорошо получалось обрабатывать заготовку резцом из обычного надфиля, заточенным на конце.



Эти заготовки тоже сажал на клей. Единственное, что нужно учитывать, так это нагрев прута при обработке. Но так как резец снимает очень мало, то у меня так и не получилось нагреть его до такой степени, чтобы прут отклеился от резиновой подушки.

7 составляющих и рекомендации по сборке

Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий. Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки металла, бывает разных типов: напольное, настольное — в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры по обработке металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется в патроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной частотой. В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки. Двумя главными параметрами любых токарных станков по металлу являются наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Эти два параметра задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления на станках требуемой детали рабочим органам станка необходимо сообщить определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективным является выпуск токарных станков и обрабатывающих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистовых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Основные параметры работы

Для того чтобы сделать правильный выбор и приобрести действительно функциональный токарный агрегат для домашнего использования, который позволит успешно решать даже самые сложные задачи, необходимо, прежде всего, определить наиболее оптимальные параметры для данного класса оборудования.

Большое значение играет питающее напряжение, и лучше всего обратить внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и тип установленного двигателя.

Видео:

Для того чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае под него дополнительно придется монтировать рабочий стол.

Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

Имеют значение и дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, определяющими факторами в этом случае должны стать возможности оборудования и его надежность.

Так, у домашнего мастера должна быть возможность при помощи данного агрегата нарезать резьбу с самыми разными параметрами ее шага.

Кроме этого, должна быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок будет оснащен специальным рычагом.

Специалисты рекомендуют выбирать устройства, которые оснащены автоматическим перемещением суппорта, в том числе и в продольной плоскости.

Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые отвечают за регулировку.

Это повысит точность выполнения всех операций. Следует поинтересоваться и материалом, из которого сделаны основные узлы агрегата.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  • Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  • В гидравлический цилиндр заливается смазывающая жидкость.
  • Устанавливается шкив и суппорт с направляющими.
  • Монтируется электропривод.
  • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

    Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Некоторые советы и рекомендации

Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

Даже если дома в таком токарном станке на первый взгляд все выглядит идеально, в процессе его последующей эксплуатации могут выявиться самые разные скрытые дефекты.

Видео:

При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого следует оборудование прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

В настоящее время на рынке представлен огромный выбор данного класса приспособления как для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, лучше остановить свой выбор на проверенной и известной марке.

Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Схема работы настольного агрегата

В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

В этом случае стоит обратить свое внимание на токарный станок фирмы Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

ВАЖНО ЗНАТЬ: Станки лазерной резки металла

Видео:

Агрегат имеет компактные размеры, а кроме этого, оснащен возможностью самостоятельно регулировать скорость выполнения всех типов операций.

При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического. Также оборудование марки Корвет дает возможность выполнять сложные типы торцевания, а также многие другие операции.

В технические возможности станка можно включить нарезание резьбы, а также осуществлять необходимую обработку заготовок, которые имеют большое сечение, однако в этом случае придется воспользоваться дополнительными приспособлениями.

Устройство Корвет выпускается китайским производителем и имеет различную комплектацию.

Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этом высоту стола следует выбирать максимально удобной для работы.

Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производится полная регулировка оборудования Корвет и подключение его к источнику основного питания.

В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и регулярно осуществлять продувку основных узлов сжатым воздухом.

Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

В том случае, если какая-либо его деталь деформируется, ее необходимо как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином аналогичном устройстве.

Следует отметить, что для работы на токарном станке Корвет нет необходимости обладать профессиональной квалификацией. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  • Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

    Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на крупных предприятиях, например агрегата 1д95.

    Его габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор и рабочий потенциал находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, возможность обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого универсального устройства появиться возможность с большой точностью самостоятельно выточить конус в соответствии с чертежом.

    Все эти операции обладатель домашнего токарного агрегата сможет проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    Конечно, перед тем, как отправиться в магазин и оформить покупку, необходимо не только представлять для себя, какие именно задачи предстоит решать, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того чтобы в точности представлять для себя возможности токарного станка, лучше всего ознакомиться с устройством и принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование обладает повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних поверхностей деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе, с высокой точностью производить нарезку резьбы самых разных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских. В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое количество и органов управления в виде соответствующих рычагов, маховиков, выключателей и тумблеров. Агрегат способен работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с длинными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    Токарный станок по металлу своими руками – чертежи, видео, фото

    Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

    Самодельный токарный станок — это вполне реально

    Использование токарного станка

    Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

    Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

    На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

    Проточка тормозного диска на самодельном токарном станке

    Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

    Пример самодельного токарного станка с чертежами

    Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

    Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

    Токарный станок, сделанный своими руками

    Конструкционные узлы

    Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

    Конструкция малогабаритного токарного станка про металлу

    На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

    Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

    Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

    Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

    Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

    Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

    Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

    Станок с прямым приводом

    Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

    По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

    Использование швеллеров при изготовлении рамы и передней бабки станка

    Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

    Вариант исполнения станины, передней бабки и привода

    Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

    Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

    Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

    Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

    Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

    Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

    В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

    Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

    Самодельная задняя бабка для настольного токарного станка

    Советы по изготовлению простейшего станка

    Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

    Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

    На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

    В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

    Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

    Еще один вариант самодельного станка (нажмите для увеличения)

    Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

    В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

    Оценка статьи:

    Загрузка...

    Поделиться с друзьями:

    Центры для токарных станков: вращающиеся, неподвижные, грибковые

    Конструкция токарных станков предусматривает использование специальной оснастки. Только при наличии необходимого оснащения можно сделать деталь с нужными точностью. При этом нужно приобрести специальное оснащение или сделать самодельный вариант исполнения. Стоит отметить, что своими руками можно создать не все для точного точения.

    Токарные вращающиеся центры

    Фиксация заготовок

    Точение на токарном станке происходит путем ее крепления в кулачковом патроне, который передает вращения и при удерживает ее на месте.Подобное устройство при точении тел цилиндрической формы. При этом резец перпендикулярно, что позволяет проточить металл до нужного диаметра.

    При рассмотрении токарного станка по металлу следует, что многие самодельные и промышленные варианты исполнения имеют в задней части конструкцию для поддержки заготовки и выполнения других задач. Самодельный вид токарного станка по металлу также имеет исполнение бабки, для которой требуется специальная оснастка.

    Таким образом, при фиксации по двум противоположным сторонам на токарном станке, задней и передней бабки, заготовка будет находиться в заданном положении во время возникновения даже сильной нагрузки.

    При рассмотрении задней бабки нужно отметить следующие особенности:

    1. Рассматриваемое устройство предназначено только для крепления специального оснащения. Виды используемой оснастки на токарном станке предназначение задней бабки: она может служить для фиксации тела цилиндрической формы, так и для обработки.
    2. Для того, чтобы на момент сильной подачи или при больших оборотах заготовка не изменилось положение используется центр, который и определяет предназначение задней бабки.
    3. Сделать центр можно своими руками или приобрести в специализированном магазине. При самостоятельном изготовлении конструкции должен быть цельный сплошной металл с повышенным показателем прочности. Это связано со способом крепления: пиноль прижимает деталь к шпинделю по торцу и на протяжении всего времени наконечник контактирует с ней, происходит незначительное трение.
    4. Положение пиноли токарного станка регулируется только в продольном направлении. Должно быть установлено положение, в котором должно быть положение, совпадающее с осью вращения шпинделя. В случае вращения будут происходить с биением.

    Рассматриваемое устройство также может служить для высверливания отверстий и решения других технологических задач.

    Крепление по двум торцам

    Фиксация по двум торцам происходит в нижеприведенных случаях:

    1. арный станок по металлу промышленного типа имеет регулировку количества оборотов. Большая скорость вращения, которая передается детали, приводит к «вилянию» детали. При точной обработке, согласно ГОСТ, подобное явление приводит к довольно большой погрешности.
    2. Большая длина и вес заготовки также требуется использование задней бабки. Под мощным цилиндрическим телом может деформироваться и резец по металлу будет «бить» во время подаче резца.
    3. В зависимости от режима точения и скорости вращения шпинделя может возникнуть чрезмерная поперечная подача.При обработке деталей в подобной ситуации сделать ее с высокой точностью довольно сложно.

    В подобных случаях следует провести фиксацию по обоим торцам.

    Виды токарных центров

    Провести фиксацию необходимого инструмента в пиноли можно своими руками. Для выполнения этой работы выполнить несколько минут, и выполнить ее можно самостоятельно. Согласно ГОСТ можно следующие виды:

    1. упорный. ГОСТ определяет то, что наконечник и хвостовик имеют практически одинаковый диаметр.Устройство этой конструкции определяет то, что наконечник изготавливают из закаленной стали или твердого сплава согласно ГОСТ 13214-79.
    2. грибковый вариант несколько отличается от предыдущего. грибковый наконечник имеет ГОСТ 8742-75 больший диаметр с усеченным рабочим конусом. Согласно ГОСТ 8742-75 есть два типа наконечника, обладает грибковым центром: с центрированным валиком или с насадкой для него. грибковый наконечник позволяет использовать рассматриваемое устройство для крепления тел вращения с полыми торцевыми отверстиями во время обработки.

    При точении во время большого центробежного силе сделать наиболее благоприятные условия для применения центра, в конструкции которого есть подшипник. Подобная оснастка может быть разная: грибковый или упорный центр также имеют подшипник.

    Угол конуса может быть 60 или 90 градусов. Угол выбирается в зависимости от режима резания.

    Существуют более сложные виды оснастки для установки в пиноли, которые могут иметь, к примеру, устройство для измерения прижимной силы.Сделать своими руками некоторые варианты центров для токарного станка невозможно. Обратный ход шпинделя не оказывает влияние на возможность использования пиноли.

    Скачать ГОСТ 8742-75 «Центры токарные вращающиеся»

    Скачать ГОСТ 13214-79 «Центры и полуцентры токарные»

    Токарные центры для станковующих вращающихся и неподвижных обрабатывающих

    Для фиксации на токарном станке обрабатываемой детали используется токарный центр.Оснастка устанавливается на оборудование как с ручным приводом, так и с ЧПУ и улучшает заготовок большого диаметра при обработке резанием даже на высокой скорости вращения.

    Токарный обрабатывающий центр представляет собой металлическую деталь, состоящую из нескольких элементов: вал, или конуса Морзе, который крепится в пиноли бабки станка, и конусовидной части, которая упирается в заготовку. Оснастка функции центрирования и поддержания заготовки в процессе обработки резанием и используется при обработке тел вращения, например, труб, валов и других цилиндрических деталей.

    Как правило, токарные обрабатывающие центры изготавливаются из легированной стали. В зависимости от технических параметров бывают обычные и усиленные. Последний вид для тяжелых, нагруженных работ, так как обладает повышенной прочностью и имеет увеличенный ресурс.

    Какие бывают токарные обрабатывающие центры?

    • Вращающийся - используется при работе с новыми заготовками, когда возможна деформация из системы при большой скорости или излишнего давления.В конструкции такой оснастки предусмотрен шарикоподшипник, за счет которого наконечник вращается вместе с обрабатываемой деталью. Это помогает избежать сообщения в месте контакта заготовки и центра, а также добавляет КПД.
    • Невращающийся - такой токарный обрабатывающий центр еще называют упорным, так как он служит для удержания заготовки и не вращается вместе с ней. Имеет цельнометаллическую конструкцию - наконечник и хвостовик представьте собой единое целое.

    Какой токарный центр купить?

    В первую очередь, необходимо знать название модели станка , к которому подбирается оснастка. Это гарантирует точное совпадение размеров и правильную установку. Также учитывайте такой параметр, как посадка. Каждый токарный центр имеет большую форму и размер под конус Морзе - информация об этом содержании в маркировке изделий. Например, обозначение МК5 расшифровывается как конус Морзе 5.

    Кстати, обратите внимание на возможность смены наконечника оснастки . Существуют токарные обрабатывающие центры со съемными наконечниками. При работе имеется возможность установки наконечников разной формы и размера в зависимости от размера заготовок. У некоторых изделий такие элементы идут в комплекте поставки. Все это значительно расширяет возможности оснастки, и не нужно покупать несколько разных центров.

    В нашем интернет-магазине вы можете подобрать для своего станка токарные центры - цена и подробное описание каждого изделия находятся в карточках товаров.Если вы хотите более подробную информацию по размерам и другим параметрам оснастки, обратитесь к специалисту через сервис «Отзывы и вопросы» или позвоните по телефону 8-800-333-83-28.

    В нашем интернет-магазине вы можете приобрести токарные центры для станков в Москве, Санкт-Петербурге, Нижнем Новгороде, Челябинске, Екатеринбурге, Казани и других городах РФ с гарантией производителя.

    Токарный станок по дереву своими руками

    Возможно, это покажется для вас чем-то удивительным, но в реальности даже в домашних условиях можно изготовить вполне работоспособный и относительно качественный станок для работ по дереву.

    Пускай у него и не будет возможности широких регулировок, да и некоторые решения стандартные задаче механизм себя вполне оправдает.

    С чего начать?

    Если вы серьезно интересуетесь тем, как сделать токарный станок по дереву быстро и эффективно, то в первую очередь следует озаботиться поисками двигателя. Чем больше будет мощность двигателя, вы сможете получить доступ, тем более массивные детали будут доступны для обработки.Минимальная мощность начинается от 1 кВт и достигает 5 кВт. Во-вторых, следует знать, что использование даже мощных коллекторных электродвигателей без редуктора недопустимо. Без нагрузки они могут так сильно раскрутить деталь, что заготовка просто разлетится на куски и травмирует рядом стоящих людей.

    Самый простой вариант - применить мощную дрель, у которой имеется регулятор числа оборотов. К тому же при данном варианте решается масса дополнительных задач - например, поиск и установка приводного патрона.

    Конструктивные особенности

    Так как требуется построить именно токарный станок, следует позаботится о наличии следующих элементов: передней и задней бабки, вращающегося центра, подвижного упора и набора стамесок.

    Роль передней бабки может играть зафиксированная электрическая дрель. Вращающийся центр задней бабки, опять же, может быть сделан из патрона дрели со вставленным в нее конусным штырем. Задняя бабка должна быть подвижной и иметь винтовой регулируемый зажим.Фиксация задней бабки осуществляется при помощи болтов, находящихся в основании.

    Без качественного упора также невозможна точная обработка заготовок. Упор в данном также обязан иметь регулировку в вертикальном, так и в горизонтальном положении. Ну а стамески все же придется купить в строительном магазине.

    Дополнительные приспособления

    Чтобы научиться грамотно пользоваться механизмом, мало знать как сделать токарный по дереву.Необходимо еще и обладать правильными представлениями и способах обработки и контроля деталей. К примеру, для измерения диаметров заготовок вам понадобится рейсмус или штангенциркуль. Плюс для того, чтобы в точности повторить уже формы деталей, потребуется обзавись специальными шаблонами.

    Фрезерное приспособление для токарного станка - общая информация + Видео

    Разные приспособления для токарных станков, известные в настоящее время, расширяют возможности таких агрегатов и упростить выполнение некоторых работ на них.

    1 Дополнительная оснастка - какой бывает и зачем нужна?

    Все приспособления для токарных станков причисляют к одной из трех разновидностей. Первый вариант оснастки - специальный, увеличивает эксплуатационные возможности оборудования, используется второй вариант приспособления для фиксации инструмента, третий используется для закрепления деталей, которые обрабатываются на агрегатах. Установка разных типов оснастки обеспечивает:

    • уменьшение времени, необходимого на монтажные детали на токарное станочное оборудование, что гарантирует увеличение производительности обработки металлических изделий;
    • повышение точности металлообработки;
    • возможность выполнения фрезерных операций;
    • качественное крепление заготовок.

    Токарный станок с оснасткой

    Оснастка для станков может выпускаться на заводх. Подобные приспособления обычно эксплуатируются на предприятиях. Малые фирмы и частные пользователи нередко используют самодельную оснастку. Большое распространение среди последних получило фрезерное приспособление - специальная приставка, которая дает возможность выполнять:

    • выбор пазов и канавок;
    • контурную обработку разнообразных изделий;
    • фрезерование плоскостей;
    • обработка торцевыми и концевыми фрезами.

    Фрезерное приспособление

    Найти чертежи такой приставки несложно в интернете и в меню журналах.

    2 Кулачковые патроны - самые распространенные виды приспособлений

    Патроны на токарные станки могут иметь 2–4 кулачка. Когда максимально точное центрование не требуется, рекомендуется применять двухкулачковые патроны. В них, как правило, фиксируют небольшие детали, поковки и отливки. В большинстве случаев такие приспособления для токарных станков предназначены для фиксации со строго определенными геометрическими деталями.

    Кулачковый патрон на токарном агрегате

    Четырехкулачковые патроны используются при обработке произвольных по конфигурации заготовок.

    Кулачки в них можно без затруднений центрировать за счет того, что они являются индивидуальным приводом. Если применяются патроны с таким "персональным" приводом, на станке можно обрабатывать несимметричные и прямоугольные детали. А вот самоцентрирующиеся приспособления с четырьмя кулачкам больше годятся для квадратных прутков.

    Самоцентрирующееся приспособление с четырьмя кулачкам

    Самое широкое распространение получили трехкулачковые патроны. Они обеспечивают качественные работы сечением круглыми прутками, деталями шестигранной и круглой формы. Подобная оснастка для работ по обработке заготовок с разными размерами. Кулачки могут быть сборными или цельными. К "минусам" трехкулачковых патронов относят то, что они быстро теряют плотность при активной эксплуатации.

    3 Вращающийся и упорный центр - что это?

    Описанные выше патроны используют для фиксации деталей, у которых соотношение длины и сечения составляет не более 4 единиц. В остальных случаях используются специальные центры. Они дают возможность эффективно работать по металлу. При этом важно помнить, что в центре (вращающийся либо упорный) заготовка может быть помещена только после ее зацентровки. Под таковой понимают выполнение с торцов вала заготовки центровых отверстий.При их наличии деталь получает от шпинделя крутящий момент за счет применения хомутика и специального поводкового патрона.

    Упорный центр для фиксации деталей

    Под патроном поводкового типа понимают небольшой корпус, который устанавливается на шпиндель токарного агрегата. На торцевой части данного приспособления имеется запрессованный палец. Он отправляет требуемый крутящий момент на хомутик. Последний при помощи болта фиксируется на обрабатываемой детали.

    Поводковый патрон не применяется, когда необходимо выполнить обработку изделий, у которых показано отверстие, которое отличается большой величиной.В данном случае используется вращающийся центр особого вида. У него рабочая часть имеет выраженную рифленую поверхность.

    Вращающиеся центры особого вида

    Если производится обработка заготовок с большой толщиной резца и процесс должен происходить на высоких скоростях резания, на станке устанавливают вращающийся задний центр резания. Специалисты, работающие с деталями оси вращения, совпадают друг с другом, специалисты обслуживают вращающийся центр с рабочей поверхностью сферы (специальная конусная оснастка).

    Упорный центр, отличающаяся высокой долговечностью, изготавливается с наконечником из твердосплавных материалов. Его установка возможна исключительно в пиноль задней бабки. Упорные центры могут быть срезанными. В этом случае с их помощью подрезают концы детали.

    4 Другие виды оснастки для токарного оборудования

    Револьверная головка увеличивает производительность агрегатов для выполнения работ по металлу.Она может быть шестигранной или круглой (по Госстандарту 3859–83). Круглая револьверная головка выпускается с различными разновидностями отверстий - с конусными и с цилиндрическими.

    Револьверная головка

    ГОСТ 3859 содержит общие рекомендации по изготовлению оснастки для токарных агрегатов. Заказчик может описать производителю, какая именно револьверная головка ему нужна и каких размеров. Другими словами, подобная оснастка выпускается индивидуально. Револьверная головка используется в сменных резцовых блоках.Она обеспечивает быструю и максимально точную регулировку режущих инструментов. Револьверная оснастка может универсально устанавливаться на станки с ЧПУ и на агрегаты типа, которые салазки крестовой формы.

    Обработка тонких (в профессиональной среде говорят - нежестких) валов осуществляется при помощи подвижных либо неподвижных люнетов для токарных станков. Неподвижная оснастка устанавливается и фиксируется на направляющих агрегата, подвижная может монтироваться на суппорте (а именно на его каретке).Люнеты подвижного вида считаются более современными и эффективными. Данные приспособления для токарных станков идеально подходят для обтачивания (чистового) заготовок большой длины.

    Неподвижный люнет для токарной установки

    Для обработки заготовок с поверхностями в виде конусов используется специальная конусная линейка. Ее размещают конической образующей поверхности. При этом суппорт агрегата поворачивают на 90 градусов. Линейка располагает делениями для отсчета углов ее поворота.Деления бывают угловыми либо миллиметровыми. На предприятиях конусная линейка многих эксплуатируется весьма активно (как и описанная выше револьверная головка), так как она проста в применении.

    Также существует и дополнительная указанная оснастка: шлифовальная головка для токарного станка, четырехпозиционные резцедержатели, планшайбы, картриджные держатели резцов, приспособления для выполнения отверстий и нарезания резьбы.

    7 составляющих и рекомендации по сборке

    Металлорежущим станком называют технологическую машину, которая путем снятия стружки с заготовки получает деталь с заданными размерами, формами, расположением и шероховатостью отверстий.Токарные станки - самый распространенный тип металлообрабатывающего оборудования. Токарное оборудование, предназначенное для обработки, бывает разных типов: напольное, настольное - в зависимости от целей использования. Кроме того различают станки с ЧПУ и без него. Любой металлообрабатывающий токарный станок (включая современные центры обработки металлов) работает в соответствии с принципом: заготовка, предназначенная для обработки, жестко закрепляется вроне, закрепленном на шпинделе, вращающимся посредством приводного механизма с заданной системой.В зависимости от массы различают станки легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10т). Резание металла (снятие металлической стружки с заготовки) осуществляется при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси вращения этой заготовки. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки.Двумя главными электрическими станками по металлу с наибольшим диаметром обрабатываемой детали над станиной и наибольшим расстоянием между центрами (крайними точками, через которые проходят ось вращения детали). Эти два работать задают максимальные габариты деталей, с которой способен токарный станок. Для изготовления на станках требуемых рабочих органов требуется специальный, иногда сложный комплекс согласований, при котором заготовки снимается в виде стружки избыточный материал (припуск).

    В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальными и перспективными являются выпускные токарных станков и рабочих центров с числовым-программным управлением (ЧПУ). Данные станки предназначены для обработки деталей по всему спектру операций от черновых до чистых при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

    Составляющие мини-токарный станка по металлу своими руками

    Любой самодельный токарный станок состоит из следующих элементов:

    • привод - основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту - от 1500;
    • станина - несущая рама конструкции, которая может быть изготовлена ​​из деревянных брусков или стального угла. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

    Проекция и основной узлы токарного станка по металлу

    • задняя бабка - изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
    • передняя бабка - часть, аналогичная задней бабке, ноющаяся на подвижной раме;
    • ведущий и ведомый центры;
    • суппорт - упорный механизм для рабочей части.

    Вращательный момент от двигателя к рабочей части станка может передаваться грузовыми средствами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя - это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

    Ременная передача для электродвигателя самой дешевой и достаточно высокой надежности.Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

    Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 - ремень клинообразный; 2 - шкив двухступенчатый; 3 - шпиндель; 4 - подшипник шариковый. Задняя бабка (справа): 1 - корпус; 2 - центр; 3, 6 - рукоятки; 4 - пиноль; 5, 12, 14 - винты; 7 - маховик; 8 - тяга; 9, 10 - рычаги; 13 - гайка

    Цепная передача стоит дороже и занимает больше места, но и прослужит дольше, чем ременная.Фрикционная передача промежуточные характеристики между ременной и цепной.

    Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

    Суппорт является одной из самых важных частей самодельного токарного станка - от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть на специальных салазках, перемещаемых по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

    • продольное - рабочая часть станка двигается вдоль заготовки.Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

    Токарный станок по металлу, созданный своими руками

    • поперечное - движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
    • наклонное - движение под разными углами для вытачивания углублений на поверхности заготовки.

    При изготовлении суппорта токарного станка своими руками стоит учитывать момент, когда возникает подверженность износу в результате выполнения во время работы вибраций.Из-за них крепления расшатываются детали люфта. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

    Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, уменьшающий перемещение части в продольной и поперечной плоскостности. В результате трения суппорт начинает расшатываться при нагрузках, что снижает уменьшение изготовления деталей.Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

    Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

    Устройство суппорта: 1 - каретка суппорта; 2 - ходовой винт; 3 - поперечные салазки суппорта; 4 - поворотная часть суппорта; 5 - направляющие поворотной части; 6 - резцедержатель; 7 - винт для закрепления резцедержателя; 8 - винты для закрепления резцов; 9 - рукоятка для поворота резцедержателя; 10 - гайки; 11 - верхняя часть суппорта; 12 - поперечные направляющие каретки; 13 - рукоятка для перемещения верхней части суппорта; 14 - рукоятка для перемещения поперечного салазок; 15 - рукоятка для включения подачи суппорта от ходового винта; 16 - маховичок для продольного перемещения суппорта; 17 - фартук

    Основные параметры работы

    Для того, чтобы сделать правильный выбор и приобрести действительно функциональный агрегат для домашнего использования, который позволит успешно решать самые сложные задачи, прежде всего, наиболее оптимальные параметры для данного класса оборудования.

    Большое значение играет питающее напряжение, и лучше всего обращает внимание на те устройства, которые работают не от трехфазной сети. Также следует обратить внимание на мощность и типного двигателя.

    Видео:

    Для того, чтобы работать в домашних условиях, подойдет станок, мощность которого находится в пределах одного киловатта.

    Имеют значение габариты и вес оборудования, и для домашнего использования не стоит приобретать слишком тяжелое и громоздкое устройство, так как в этом случае дополнительно придется монтировать рабочий стол.

    Стоит обратить внимание и на максимальный диаметр обрабатываемых деталей, так как от этого во многом зависит то, что конкретно можно будет самостоятельно сделать.

    Имеют дополнительные приспособления, которые повышают функциональность токарного станка, а также расширяют его возможности.

    ВАЖНО ЗНАТЬ: Области применения и особенности безогневой резки

    Большинство при выборе токарного станка для домашних целей, в первую очередь, обращают внимание на его стоимость. Между тем, платежеспособными факторами в этом случае должны стать возможности оборудования и его надежность.

    Так, у домашнего мастера должна быть возможность выполнения данного шага.

    Это должно быть возможность самостоятельно переключать направление движения резца и лучше, если для этих целей станок оснащен специальным рычагом.

    Специалисты рекомендуют устройства, обеспечивающие автоматическое перемещение суппорта, в том числе и в продольной плоскости.

    Крайне желательно, чтобы станок был оснащен градиентной шкалой, причем на всех ручках и рычагах, которые обеспечивают регулировку.

    Это повысит точность выполнения всех операций. Следует поинтересоваться и языком, из которого сделаны основные узлы агрегата.

    Самодельный токарный станок по металлу своими руками: порядок сборки

    Сборка механизма выполняется в следующем порядке:

    • Из металлических балок и швеллеров собирается рама станка.Если вы собираетесь работать большими деталями, то и материалы для рамы нужно использовать с расчетом на большую нагрузку. Материал для рамы должен начинаться от 3 мм для уголков и от 30 мм - для стержней.
    • На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
    • Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм.В цилиндр необходимо запрессовать два подшипника.
    • Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
    • В гидравлический цилиндр заливается смазывающая жидкость.
    • Устанавливается шкив и суппорт с направляющими.
    • Монтируется электропривод.
    • Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма создается подручник, а на нижней части закрепляется тонкая полоса металла.Последняя служит для защиты рабочей части станка от деформации в процессе работы.

      Устройство самодельного токарного станка для обработки металла: 1, 7 - швеллеры; 2 - ходовая труба; 3 - задняя бабка; 4 - поддон для сбора стружки; 5 - суппорт; 6 - ходовой винт; 8 - электрический двигатель; 9 - неподвижная передняя бабка; 10 - лампа в защитном колпаке-отражателе; 11 - сетчатый экран для защиты токаря от стружки; 12 - опора

    Некоторые советы и рекомендации

    Если возникла необходимость в приобретении токарного станка для работы в домашних условиях, то не стоит связываться с оборудованием, которое уже было в употреблении.

    Выявление самых разных скрытых дефектов в процессе его эксплуатации.

    Видео:

    При покупке токарного станка важно проверить работоспособность и заявленные характеристики приспособления. Для этого оборудования следует прогнать в различных режимах работы, а также проконтролировать полное отсутствие люфтов у всех подвижных частей.

    Для всех токарных станков важным является такой показатель, как точность, которая должна быть на высоком уровне.

    В настоящее время на рынке представлен огромный выбор данного класса приспособления для дома, так и для промышленного производства. При его приобретении не стоит гнаться за ценой, остановить свой выбор на проверенной и известной марке.

    Токарные станки настольного исполнения открывают огромные возможности перед домашним мастером.

    Выбор электродвигателя для станка

    Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирает в зависимости от размеров металлических заготовок, с которой вы планируете работать.

    Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

    При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

    Асинхронный двигатель оптимальным для самодельного токарного станка

    Схема работы настольного агрегата

    В настоящее время производством токарного оборудования для домашнего использования занимается большое количество компаний из разных стран мира.

    В этом случае стоит обратить свое внимание на токарный станок Корвет, который идеально подходит для использования в личных целях. Он обладает большой функциональностью и имеет высокий потенциал работы.

    ВАЖНО ЗНАТЬ: Станки лазерной резки металла

    Видео:

    Агрегат имеет компактные размеры, а кроме этого, оснащен самостоятельно регулировать скорость выполнения всех типов операций.

    При помощи данного приспособления можно выполнять одновременно несколько видов сечения, в том числе, фасонного и цилиндрического.Также оборудование марки Корвет дает возможность выполнять сложные торцевания, а также многие другие операции.

    Технические возможности станка можно включить нарезание резьбы, а также выполнить обработку заготовок, однако в этом случае придется использовать дополнительные приспособления.

    Устройство Корвет выпускается китайским способом и имеет различную комплектацию.

    Токарный агрегат должен быть установлен на устойчивой и прочной поверхности, при этой высоте стола следует максимально удобной для работы.

    Дома, непосредственно перед началом эксплуатации, с приспособления следует удалить все крепежные элементы и укрепить рабочие элементы. Также производит полная регулировка оборудования Корвет и его подключение к источнику основного питания.

    В процессе эксплуатации агрегата Корвет следует поддерживать его в полной чистоте и осуществлять контроль за основными блоками сжатым воздухом.

    Кроме этого, все подвижные части токарного станка Корвет необходимо содержать в смазанном состоянии, для чего можно использовать обыкновенное машинное масло.

    В том случае, если какая-либо его деталь деформируется, ее как можно быстрей заменить. Принцип работы на агрегате Корвет ничем не отличается от принципа работы на каком-либо ином устройстве.

    Следует отметить, что для работы на токарном станке нет необходимости иметь профессиональную квалификацию. Схема работы станет понятной для каждого, кто хочет освоить азы работы со станком, за короткий промежуток времени.

    Изготовление токарного станка из дрели своими руками

    Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель.У такого рода решений есть ряд преимуществ:

  • Возможность быстрой сборки и разборки конструкции - дрель легко отсоединяется от станины и может быть конструктивно по прямому назначению.
  • Простота переноса и транспортировка - хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  • Экономия - дрель не только в качестве электродвигателя, но и позволяет использовать сменные насадки в качестве инструмента.
  • Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Однако, можно повысить эти параметры, если все-таки установить ременную передачу и с помощью этого механизма вращающего момента от дрели на шпиндель, но это в мере усложнит конструкцию, главным преимуществом является простота и компактность.

    Схема устройства самодельного токарного станка на основе дрели: 1 - крепления к столу или верстаку; 2 - передняя опора; 3 - опора под заготовку; 4 - задняя опора

    Изготовление самодельного настольного токарного станка на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать только мелкие детали.

    Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки.Роль также сила дрель. Настоящая компактность конструкции, в котором будут фиксироваться все станины станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

    С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, выполнять намотку проволоки на трансформатор, выполнять на поверхности детали спиральные насечки и выполнять другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий требовать небольшие одинаковые детали.

    Чертеж передней опоры, внутри которой закрепляется дрель

    Основные характеристики

    Токарный станок для работы по металлу небольших размеров, предназначенный для работы в условиях гаража или дома, представляет собой уменьшенную функциональную копию профессионального оборудования, которое ставится на большие предприятиях, например агрегата 1д95.

    габариты и геометрические характеристики значительно уступают большим станкам, однако при этом функциональный набор находится на высоком уровне.

    Конечно, домашний токарный агрегат для работы по металлу имеет некоторые ограничения в своей работе, например, можно обрабатывать только небольшие заготовки, однако для бытовых целей это незаменимая вещь.

    При помощи данного универсального устройства у домашнего мастера появляется возможность выполнять огромное количество самых разных операций самостоятельно.

    Можно найти и токарный фрезерный станок с небольшими габаритами для использования в условиях дома, однако такой агрегат будет стоить намного дороже.

    Схема токарного агрегата, предназначенного для работы в домашних условиях, имеет свои нюансы, которые несколько отличаются от профессионального оборудования, к которому можно отнести агрегат 1д95.

    Несмотря на это, на нем можно работать практически в любых условиях и выполнять соответствующие задачи различной сложности.

    Токарный станок для работы по металлу даст возможность домашнему мастеру с легкостью проточить заготовку до необходимых размеров.

    Кроме этого, он позволит при необходимости нарезать резьбу, причем, как наружную, так и внутреннюю. С помощью этого устройства появиться возможность с большой универсальной точностью выточить конус в соответствии с чертежом.

    Все эти операции обладателя домашнего токарного агрегата могут проводить самостоятельно в любое удобное время.

    ВАЖНО ЗНАТЬ: Ручная плазменная резка: аппараты, оборудование, видео

    , перед тем, как отправиться в магазин и оформить покупку, необходимо не только представить для себя, какие именно задачи предстоит решить, но и хорошо знать устройство агрегата.

    Техника безопасности при работе с самодельным токарным станком

    При работе с конструкцией следует применять меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности.Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

    На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит только для защиты оператора станка, но и для самого защиты мотора от попадания пыли, частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

    Пример токарного станка по металлу, собранного своими руками

    Также следует придерживаться следующих правил безопасности:

  • Рабочий инструмент обязательно должен располагаться последовательно обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  • Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно правильно центровку, иначе вы рискуете получить бракованную деталь.
  • Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  • После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.
  • Устройство профессионального оборудования

    Для того, чтобы использовать возможности для себя, возможности токарного станка, лучше всего ознакомиться с принципом действия профессионального оборудования на примере агрегата 1д95.

    Это токарно-фрезерное оборудование повышенной универсальностью и функциональностью.

    Станок 1д95 способен выполнять качественную обработку как наружных, так и внутренних деталей, которые относятся к телам вращения самого разного осевого профиля.

    Видео:

    Агрегат 1д95 способен, в том числе с высокой точностью нарезку различных типов, включая метрическую, модульную, а также питчевую и дюймовую.

    Станок 1д95 может успешно выполнять свои функции не только в стационарных, но и передвижных мастерских.В его состав одновременно входит несколько различных агрегатов, а именно: токарно-фрезерный, заточный, а также сверлильный. Следует отметить, что каждый агрегат имеет свой самостоятельный привод, что повышает общую универсальность всего станка в целом.

    В состав агрегата 1д95 входит достаточно большое количество самых разных узлов и элементов. Одним из основных является достаточно массивная станина, выполненная из стали и обладающая повышенной прочностью.

    Также данный станок 1д95 имеет собственную коробку передач автоматического действия.

    Как и в любом другом токарном оборудовании, в состав приспособления 1д95 входят такие элементы, как суппорт, бабки, рабочий стол, а также шкаф управления.

    Стоит отметить, что станок 1д95 имеет большое и органов управления в виде рычагов, маховиков, выключателей и тумблеров. Агрегат работать на различных скоростях и имеет зубчатые колеса сменного типа.

    Конструкция задней бабки позволяет работать, в том числе, и с постоянными заготовками, а кроме этого, выполнять сверление технологических отверстий разного диаметра.

    Станок данного класса относится к профессиональному оборудованию, а для работы на нем необходимо иметь соответствующую квалификацию.

    Токарный станок. Как самому сделать токарный станок по дереву своими руками в домашних условиях из подручных материалов. Схемы и чертежи самодельных токарных станков с наглядными иллюстрациями и фото

    Сегодня мы поговорим о том, как самому сделать токарный станок по дереву своими руками в домашних условиях из подручных материалов.Так же рассмотрим схемы и чертежи самодельных токарных станков с наглядными иллюстрациями и фото

    Простейший самодельный токарный станок, предназначенный для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центр, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного вращения узла.


    В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращающее движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её зависимо от заготовки таким способом обрабатываем деталь прочно закрепить через ведомый центр.

    Для токарного станка можно использовать любой привод, но только в соответствии с его по оборотам и мощности обрабатываемой заготовке.И если уменьшение и падение оборотов можно при помощи передаточной системы, то мощность мотора решить останется неизменной.


    Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обработать массивные заготовки, может случиться перегрев и временные частые остановки. Чаще всего для передачи вращения ременная передача, иногда фрикционная и даже цепная. Возможно решение и отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

    Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом растения такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.


    Раму принимается из металлического профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров.Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

    После установки необходимого положения создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающуюся деталь нужное усилие.Он должен иметь характеристики, соответствующие испытываемой нагрузке.


    Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При нагрузке обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

    Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой вращающейся заготовки.


    С другой стороны без использования ременной передачи, а при применении двигателя как ведущего центра, внутри электромотора подшипники претерпевают нагрузки, на которые они не рассчитаны.Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрные токарные станки получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует сильное разрушение подшипников электродвигателя.

    Поэтому вы скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных элементов двигателя следует найти в его задней части опору вала.Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.


    Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

    Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки.Отшлифованный заострённый болт, что представляет собой ведомым усилием, необходимо смазать машинным маслом для применения дымления заготовки, как показано на видео о токарных станках.


    Изготовление токарного станка своими руками

    Своими руками токарный станок может собрать каждый умелец. Он характеризует простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также выполнять режущий инструмент и обтачивание металлических изделий, проводить работы с костью, пластмассой и деревом, создавать деревянные сувениров и предметов быта, а также при ремонте машины.

    Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость замены стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с инструментами различными. К двум деревянным стойкам, что выпилены прикрепите болты и завинтите гайками.



    Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек.Следите, чтобы отверстия для выбранных болтов подходили. Чтобы в процессе работы не шатались резец и стамеска, их укреплять подручником, который представляет собой две дощечки, которые соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

    В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращает деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля подручника и управления им для наиболее качественной работы.Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.


    Деревянную заготовку, требуемую обработку, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

    Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим мастер будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

    Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка.При их помощи самодельный токарный станок выполняет, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту - это просто незаменимая вещь при разноплановой обработке металла и древесины.


    Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла - уголки, швеллеры, балки и листовой материал.Под небольшой токарный станок вы можете приспособить шлифмашину или обычный электродрель.
    Привод для токарного станка может быть использован любой, но он должен соответствовать по мощности и оборотам обрабатываемой заготовке. И если увеличение и уменьшение оборотов можно с помощью передаточной системы, то мощность двигателя останется неизменной. Теоретически подойдёт любой двигатель, даже на 200 Вт, однако обрабатывать массивные заготовки, возможен перегрев и частые остановки.Для передачи чаще всего используется ременная передача, некоторые фрикционная и даже цепной передачей. Возможен вариант и отсутствием любых передаточных механизмов, где ведущий центр или патрон насаживается на вал электродвигателя


    .

    Ведущий и ведомый центра должен располагаться на одной оси, в случае пожертвования будет вибрировать. Должно быть три условия: центровка, фиксация и вращение. В лобовых токарных станках используется лишь ведущий центр.В этом случае фиксация заготовки осуществляется с помощью кулачкового патрона или планшайбы.
    Как можно заметить самодельный токарный станок для обработки древесины несложно изготовить самому в домашних условиях. И вы сэкономите немного денег, сэкономите большую часть средств и получите удовольствие.

    Станина (рама) может быть собрана из металлических уголков или профилей, может состоять из деревянных брусков. Главное, чтобы обеспечивалось жёсткое крепление обоих.Рама проектируется так, чтобы при настройке задняя бабка могла перемещаться вдоль оси вращения. Перемещаться должен и упор для резца (подручник). А после установки нужного положения следует также обеспечить жесткую фиксацию всех опорных элементов станка. Ещё в процессе разработки схемы будущего токарного станка нужно определиться с целями. Какие заготовки планируется обрабатывать. От этого зависят конечные размеры и форма элементов конструкции.



    В зависимости от назначения токарного станка подбирается тип и мощность электропривода.Именно он передаёт нужное усилие вращающейся детали, поэтому должен иметь характеристики, соответствующие испытываемой нагрузке. Оказалось, что коллекторные двигатели (как в электродрелях) меньше всего подходят для устойчивой работы в качестве привода. При нагрузке обороты неконтролируемо возрастают, и заготовка под работу экстремальных центробежных сил может вылететь из фиксаторов.

    Еще полезные сведения о самодельных токарных станках:

    Для обработки заготовок диаметром 10см и 70см длиной рекомендуется использовать асинхронный электродвигатель номинальной мощностью свыше 250 Вт.Такой тип электроприводов имеют устойчивость частоты вращения при наличии нагрузки, и у них нет экстремального увеличения частоты вращения при полной нагрузке и большой массе соответствующей заготовки. Среди недостатков можно назвать снижение скорости вращения при увеличении нагрузки на вал двигателя, однако для токарного станка количество оборотов ниже 3000 вполне приемлемо и позволяет обходиться без дополнительных шкивов.


    С другой стороны, если не использовать ременную передачу, а использовать вал двигателя как часть ведущего центра, то подшипники внутри электромотора претерпевают нагрузки, на которые они не рассчитаны.Подшипники вала электродвигателя рассчитаны только на нагрузку, приложенную под прямым углом, а в самодельном токарном станке получается, что присутствует ещё и усилие, направленное вдоль вала. Это приводит к быстрому разрушению подшипников электродвигателя. Поэтому можно скомпенсировать продольную силу. Для этого нужно сделать упор с обратной стороны вала. Обычно там есть технологическое углубление. В зависимости от положения вала и опора шарикоподходящего размера необходимо найти опору в его задней части.Упор должен жёстко прижимать шарик к валу иначе толку от такого подшипника будет мало.

    Как изготовить своими руками ведущий центр самодельного токарного станка. Есть три метода и все они показаны на чертеже. Самый простой способ - подобрать тонкостенную трубку, которую можно с трудом насадить на вал. Выпиливаем с одного конца зубцы, другим концом набиваем на вал.


    Такой ведущий центр прост в изготовлении, но не универсален, его трудно демонтировать, а работать можно только с двумя центрами.Второй способ более практичный. Он называется планшетайба. В отверстия планшайбы вставляются заострённые винты М4, М5 с контрагайками. При работе с ней необходим защитный кожух. Третий вариант - простой патрон. Такой центр сложнее всего изготовить и каждый раз нужно подгонять более широкую заготовку под размеры патрона. Однако такой способ передачи крутящего момента считается самым подходящим моментом.

    Ведомый центр может быть неподвижным или вращающимся. Располагается он на задней бабке токарного станка.Если центр неподвижный, то его можно изготовить из обычного болта, заточив под конус конец резьбовой части. В бабочки также подразумевается наличие внутренней резьбы. Тогда вращая заострённый болт можно прижимать деревянную заготовку между центрами. То есть ход болта должен составлять 20-30мм, остальное расстояние выставляется перемещением задней бабки по направляющей оси. Отшлифованный заострённый болт (ведомый центр) перед работой следует смазать машинным маслом, чтобы избежать дымления заготовки.

    Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, мощный по конденсаторной схеме. Лучше выбрать электродвигатель с младенным числом оборотов в минуту, не более 1500 (желательно около 600—800).

    О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.
    Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме.Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).


    Электродвигатели с номинальным напряжением 220/380 В

    Для максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис.117, а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

    Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
    Ср (д) = 4800- (мкФ).

    Пусковые конденсаторы в обеих схемах выбирают емкостью в 1,5–2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. П.) И рассчитаны на рабочее напряжение не менее 350 В.

    Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно выполнить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу . Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включает выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают другой вариант, уменьшая или увеличивая емкость рабочего конденсатора.



    На ось двигателя станка устанавливают планшайбу. Она имеет центральный конус и четыре переставных. На них насаживается заготовка и надежно фиксируется. Для мелких деталей используйте планшайбу меньших размеров.

    Второй конец заготовки закрепляют в центре. Он представляет собой уголковый держатель, сваренный из стали толщиной 4-5 мм. К держателю приварена обойма, которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр.Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке. Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность строго должна соблюдаться.

    На верстаке во время работы станка устанавливают подручники.Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

    Резцы можно сделать из плоских напильников. Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердого пород дерева около 25 °, для мягких - около 35е. Чистые резцы в плане косые (с углом 70-80 °), угол заточки их 20-30 °. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.


    Станок обязательно оборудуют двумя деревянными брусами сечением 80X80 мм, так называемыми отбойниками. Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

    До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей используется осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу - она ​​легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб.Хвойные породы плохо обрабатываются на токарном станке.

    Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

    Заготовку приставляют к планшетам станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначить углубления от всех конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем каждого конуса у основания.Глубина отверстий - три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

    Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие до центра. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку. С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

    Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начать сни-. мать стружку не толще 1-2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник. Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

    Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5-2,0 мм больше намеченного. Затем работу уже ведут чистовым резцом.Резец подводят к заготовке, причем лезвие его наклонено по отношению к образующей цилиндра.

    Получив нужный диаметр, приступить к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистого резца. Таким же образом протачивают все узкие переходы. Остальная обработка (закругления, конусные части и т. Д.) Выполняет чистым резцом, как обычно. Контроль осуществляют шаблоны, прикладывая их к деталям и добиваясь, чтобы очертания детали точноадали с обводами шаблона.

    Готовую деталь, не снимают ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и удерживают за край, подводят к деталям). Окончательно деталь полируют древесной стружкой: зажимают горсть стружки в руке, прижимают ее к поверхности вращающейся детали.

    Токарный станок по металлу своими руками - чертежи, видео, фото

    Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу.Такое желание объясняется тем, что при помощи подобного устройства, которое будет совсем недорого, можно использовать большой объем токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить на то, чтобы сделать его своими руками.

    Самодельный токарный станок - это вполне реально

    Использование токарного станка

    Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров.С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до необходимого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности желаемой поверхности.

    Серийный токарный станок по металлу - это габаритное устройство, которым управляет не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в настольном оборудовании нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно.Используя такой мини-станок, можно оперативно выполнять обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

    На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия другого назначения. В подобных устройствах заготовка создается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

    Проточка тормозного диска на самодельном токарном станке

    Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

    Пример самодельного токарного станка с чертежами

    Рассмотрим один из вариантов работы собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор самоделки даже не поскупился на чертежи, по данному устройству и было успешно изготовлено.

    "Конечно, далеко не всем требуется основательный подход к делу, часто для домашних нужд нужны простые конструкции, но в качестве донора для хороших идей машина подходит как нельзя лучше".

    Токарный станок, сделанный своими руками

    Конструкционные узлы

    Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы - станины, двух центров - ведущего и ведомого, двух бабок - передней и задней, шпинделя, суппорта, приводного агрегата - электрического двигателя.

    Конструкция малогабаритного токарного станка про металлу

    На станине размещены все элементы устройства, она является основным несущим. Передняя бабка - это неподвижный элемент конструкции, в которой вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм, с помощью которого его вращающиеся элементы связаны с электродвигателем.

    Благодаря такому передаточному механизму вращение производит обрабатываемая заготовка.Задняя бабка, в отличие от передней, может перемещаться вдоль направления обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

    Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

    Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

    Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

    Даже если такой электродвигатель отличается небольшим количеством оборотов, проблема решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

    Токарные мини-станки, оснащенные домашними мастерскими, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

    Станок с прямым приводом

    Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию деталей, что особенно важно для моделей лобового типа: с одним ведущим центром центра.Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

    По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая точность позиционирования ведущего и ведомого центра не оказывала влияние механической нагрузки, а его задняя бабка и суппорт с инструментом перемещались вдоль оси агрегата.

    Использование швеллеров при изготовлении рамы и передней бабки станка

    Собирая токарный станок по металлу, необходимо обеспечить надежную фиксацию всех его элементов, при условии, что они будут подвергаться в ходе работы.На то, какие габариты будут обрабатывать ваш мини-станка, и из каких конструктивных элементов он будет состоять. От этих параметров, также будет зависеть от ожидаемой нагрузки на агрегат и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

    Вариант исполнения станины, передней бабки и привода

    Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью.Количество оборотов вала таких электродвигателей, а также центробежная сила, которая развивает обрабатываемую заготовку, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

    Такие электродвигатели можно использовать в том случае, если на своем мини-станке вы планируете использовать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который препятствует бесконтрольному увеличению центробежной силы.

    Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

    Уже доказано, что токарные агрегаты будут обрабатываться из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

    Если вы собираетесь самостоятельно выполнить мини-станок для токарных работ по металлу, необходимо учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

    Если использовать ременную передачу нет возможности, ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения.Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно установить шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

    В задней бабке токарного станка предоставляется его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой.За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

    Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

    Самодельная задняя бабка для настольного токарного станка

    Советы по изготовлению простейшего станка

    Сегодня не представляет сложности чертежей и фото токарных станков, по которому можно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

    Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станичном агрегате при помощи болтовых соединений. Саму станину, если есть возможность, изготовить из металлических уголков или швеллера, что обеспечит ей надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

    На видео представлен процесс самостоятельного изготовления суппорта для токарного станка.

    В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, изготовленный из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

    Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимы металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, в деревянных стойках. Вращение, передаваемое через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром обрабатывается при помощи резца, установленного в подручнике оборудования.

    Еще один вариант самодельного станка (нажмите для увеличения)

    Не должно быть никаких проблем и с поиском электродвигателя, через который следует установить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт - для мелких обработки, 1500–2000 Вт - для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегата, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо использовать электродрели или шлифовальные машины.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
