Лабораторный практикум. Электрические аппараты – Стр 11
ПродолжениеТабл. 3.1
|
| в зоне токов | 2; 3; 5; |
| 2; 3; |
|
|
| 2; 3; |
| 2; 3; 5; |
|
|
| короткого |
| 2; 4; 6 |
| 5; 7; |
| 2; 4; 6 | ||||
|
| замыкания | 7; 10 |
| 5; 7 |
|
|
| 10 |
| 7 |
|
Уставки | по току сраба- |
|
|
|
|
|
|
|
| |||
|
|
|
|
|
|
|
|
|
|
| ||
полупро- | тыва-ния, крат- | в зоне токов | 1,25 |
|
| 1,25 |
|
|
| 1,25 | 1,25 | |
воднико- | ные Iнр2) | перегрузки |
|
|
|
|
| |||||
|
|
|
|
|
|
|
|
|
| |||
вого мак- |
| в зоне одно- |
|
|
|
|
|
|
|
|
|
|
си- |
| фазно-го ко- | – |
| 1,0 | – |
| 1,0 |
| 1,0 | – | |
мального |
| роткого за- |
|
|
| |||||||
|
|
|
|
|
|
|
|
|
|
| ||
расцепи- |
| мыкания |
|
|
|
|
|
|
|
|
|
|
теля тока |
|
|
|
|
|
|
|
|
|
|
|
|
| в зоне токов | 4; 8; 16 | 4; 8; 16 |
| 4; 8; 16 | 4; 8; 16 | ||||||
| По времени | перегрузки3) |
| |||||||||
|
|
|
|
|
|
|
|
|
|
| ||
| в зоне токов |
|
|
|
|
|
|
|
|
|
| |
| срабатывания, с |
|
|
|
|
|
|
|
|
|
| |
| короткого | – |
| – |
| 0,1; 0,2; 0,3 | 0,1; 0,2 | |||||
|
|
|
| |||||||||
|
| замыкания |
|
|
|
|
|
|
|
|
|
|
Верхняя граница зоны селективности, кА |
|
|
|
|
|
|
|
|
|
| ||
(действующее значение при переменном | – |
| – |
| 20,0+5 4) | 30 | ||||||
| токе) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ||||
Предельная коммутацион- | 380 В | 135,0 |
| – |
|
| 55,0 | – | ||||
ная способность, кА | 660 В | 33,5 |
| – |
|
| 33,5 | – | ||||
100
Контрольные вопросы
1.
2.Как осуществляется гашение дуги в автомате?
3.Каково назначение не зависимого КO, минимального МН и максимального МР расцепителей?
4.Конструкции Э, АГП и других типов автоматов и область их приме-
нения.
5.Как осуществляется управление автоматом с электромеханическим приводом.
6.По каким параметрам выбираются автоматическиевыключатели.
101
ЛАБОРАТОРНАЯ РАБОТА№ 52. ИЗУЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ
1. Цель работы
Целью настоящей работы является изучение конструкций предохранителей напряжением .до и выше1000 В, область их применения.
2. Содержание работы
2.1 Общие сведения
Предохранителем называется аппарат, предназначенный для автоматического однократного отключения электрической сети при коротком замыкании или перегрузке. Отключение сети предохранителем осуществляется путем расплавления плавкой вставки, которая нагревается протекающим через нее током защищаемой цепи [7].
Благодаря простоте конструкции и малой стоимости плавкие предохранители получили широкое применение в промышленных электроустановках, на подстанциях и в быту. Они могут иметь различную конструкцию и рассчитываются на токи от миллиампер до тысяч ампер. У всех предохранителей можно различить основные элементы: корпус, плавкую вставку, контактную часть, дугогасительное устройство или дугогасительную среду.
Предохранители характеризуются номинальным током плавкой вставки, т.е. током I, на который рассчитана плавкая вставка для длительной работы. В один и тот же корпус предохранителя могут быть вставлены плавкие вставки на различные номинальные токи, поэтомусам предохранитель характеризуется номинальным током предохранителя, т.е. наибольшим из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.
При перегрузках и к.з. увеличивается температура вставки, что приводит к ее расплавлению. Очевидно, чем больше ток, тем меньше время плавления вставки.

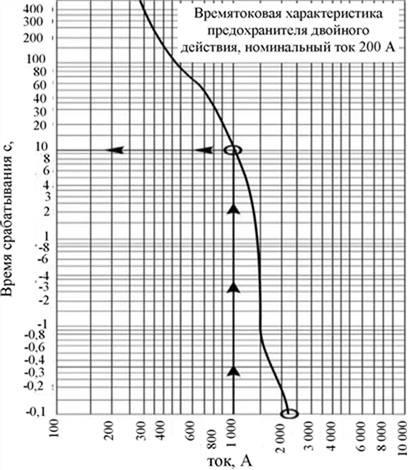

Зависимость времени плавления (срабатывания) от тока называется время-токовой характеристикой предохранителя (рис.2.1.).
Минимальный ток, при котором срабатывает предохранитель, называется пограничным током Iпогр. При испытаниях за пограничный принимается ток, при котором Время плавления вставки предохранителя превышает 1 час. Важно обеспечить селективность работы предохранителей (рис. 2.2).
Если при повреждении в двигателе ток к.з. проходит последовательно через три предохранителя, то быстрее всех должна расплавиться вставка у предохранителя, ближайшего к месту повреждения. Время отключения t1, t2, t3 определяется по характеристике предохранителя. Характеристика зависит от материала плавкой вставки, ее сечения, условий охлаждения и других факторов.
102
tcp
Iпогр |
| I |
|
|
|
Рис.2.1 Время-токовая характеристика предохранителя
Рис.
2.2 Схема селективной защиты предохранителями
Плавкие вставки – основной элемент предохранителя – могут изготавливаться из меди, цинка, свинца и серебра.
Цинк и свинец имеют большое удельное сопротивления, поэтому изготовленные из них плавкие вставки имеют большое сечение. Такие вставки можно применять в предохранителях без наполнителей. Предохранители со вставками из цинка и свинца имеют большие выдержки времени при перегорании.
Медь и серебро имеют малое удельное сопротивление, сечение вставки невелико, что обеспечивает их быстрое срабатывание. Такие вставки применяются в предохранителях с наполнителем, где важно уменьшить объем плавящегося металла. Для уменьшения окисления в процессе эксплуатации обычно применяют луженыемедные вставки.
103
Чтобы обеспечить быстрое срабатывание предохранителя, не допуская высоких температур, используют так называемый “металлургический эффект”. Такие вставки из меди или серебра выполняются путем наложения на них шарика из легкоплавкого металла (например, олово).
Когда вставка нагревается до температуры, незначительно превышающей температуруплавления шарика, он расплавляется и как бы растворяет в себе тугоплавкий металл вставки в том месте, где он был наложен. Возникает интенсивный процесс разрушения плавкой вставки в этом месте, и она разрывается с образованием электрической дуги. Дальнейшее расплавление и испарение вставки из тугоплавкого металла происходит ухе вследствие весьма высокой температуры образовавшейся электрической дуги, которую надо погасить как можно быстрее. В предохранителях для гашения дуги используют эффект узкой щели, высокое давление газов, дутье. Наибольший ток, который может быть отключен предохранителем без какого-либо повреждения или деформации, называется предельным током отключения.
2.2 Предохранители до 1000 В
Предохранители с закрытыми разборными патронами без наполнителя типа ПР-2 (рис. 2.3) изготовляются на 220 и 500 В, номинальные токи 100— 1000 А; предельно отключаемые токи при напряжении 380 В и cos φ ≥ 0,4 составляют 6 — 20 кА [8].
Патрон предохранителя ПР-2 (рис. 2.3, а) на токи 100 А и выше состоит из толстостенной фибровой трубки 1, на которую плотно насажены латунные втулки 3, предотвращающие разрыв трубки. На втулки навинчиваются колпачки 4, которые закрепляют плавкую вставку 2, привинченную к ножам 6, до установки ее в патрон. Для предотвращения поворота ножей предусмотрена шайба 5, имеющая паз для ножа.
Патрон вставляется в неподвижные контактные стойки, укрепленные на изоляционной плите. Необходимое контактное нажатие обеспечивается кольцевой или пластинчатой пружиной.
Плавкие вставки изготовляются из цинка в виде пластины с вырезами. На суженных участках выделяется больше тепла, чем на широких. При номинальном токе избыточное тепло благодаря теплопроводности цинка передается широким частям, поэтому вся вставка имеет примерно одинаковую температуру. При перегрузках нагрев узких участков происходит быстрее, и вставка плавится в самом горячемместе(сечениеА-А, рис. 2.3,б).
При КЗ вставка плавится в узких сечениях А-А и В-В.
Возникшая дуга вызывает образование газов (50%СО2, 40%Н2, 10% паров Н2О). Давление в зависимости от отключаемоготока может достигать 10 МПа и более, чтообеспечивает быстрое гашение дуги и токоограничивающее действие предохранителя. Для уменьшения возникающего при отключении тока КЗ перенапряжения плавкая вставка имеет несколько суженных мест. При их поочередном плавлении полная длинадуговогопромежутка вводится вцепьнесразу, аступенями.
104
Рис. 2.3 Предохранитель ПР-2

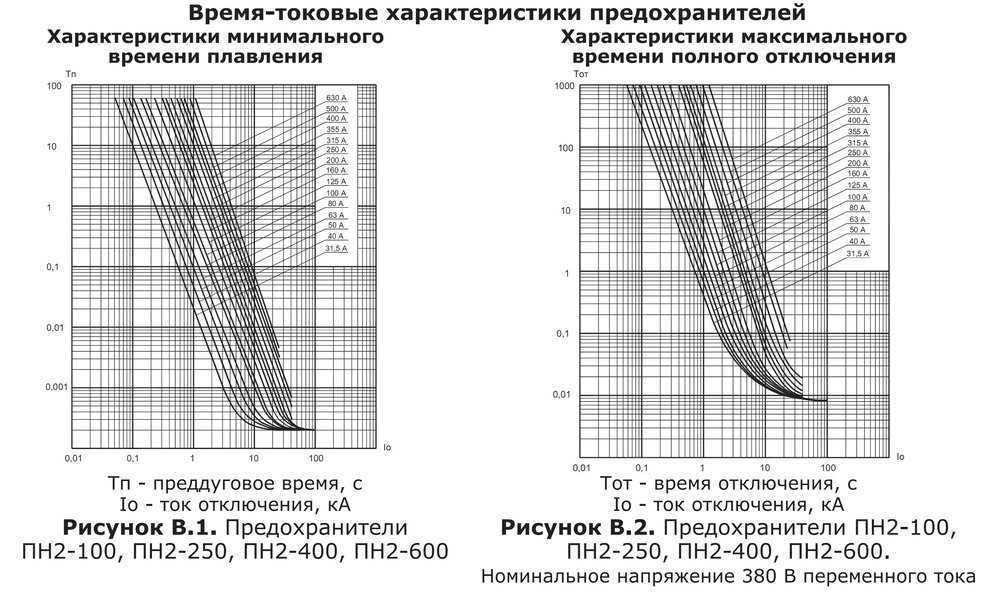

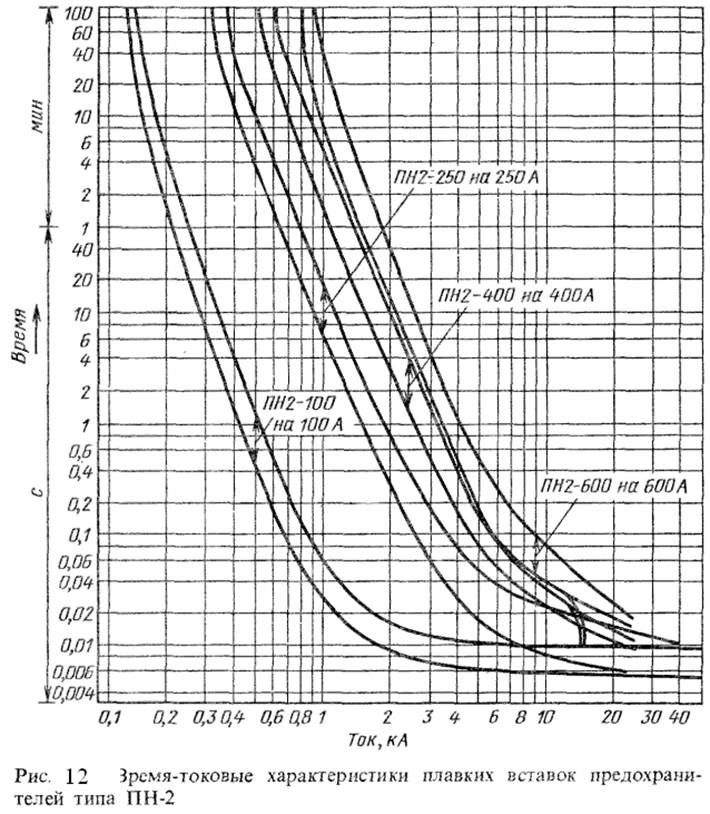

Предохранители насыпные типа ПН-2 (рис. 2.4) широко применяются для защиты силовых цепей до 500 В переменного и 440 В постоянного тока и выполняются на номинальные токи 100-600 А.
Для уменьшения возникающих перенапряжений плавкая вставка имеет по длине прорези, причем их количество зависит от номинального напряжения предохранителя (из расчета 100-150 В на участок между прорезями). Так как вставка сгорает в узких местах, то длинная дуга оказывается разделенной на ряд коротких дуг, суммарное напряжение на которых не превышает суммы катодных и анодных падений напряжения.
Наполнителем в предохранителях ПН является чистый кварцевый песок (99% SiO2). Вместо кварца может быть применен мел (СаСО3), иногда его смешивают с асбестовым волокном. При гашении дуги мел разлагается с выделением углекислого газа СО2 и СаО – тугоплавкого материала. Реакция происходит с поглощением энергии, что способствует гашению дуги. Иногда применяют для засыпки гипс (СаSО4) и борную кислоту.
В насыпных предохранителях вместо фарфоровых трубок могут применяться трубки из стеклоткани, пропитанной теплостойкими лаками, из стеатита или литые из пластмасс или изоляционных смол.
105
Предохранители НПН подобны ПН, не имеют неразборный патрон без контактных ножей и рассчитываются на токи до 60 А. Предельный отключаемый ток в предохранителях ПН-2 достигает 50 кА.
Предохранитель ПН-2 на номинальные токи 100-500 А 1 – нож; 2,3 – винты
4 – пластина
5 – крепёжный диск
6 – плавкая вставка
7 – фарфоровая трубка
8 – контактная стойка
9 – кольцевая пружина
10 – Т-образный выступ
11 – съёмная рукоятка
12 – кварцевый песок
Рис.
2.4 Предохранитель типа ПН-2
Предохранители серии ПП-31 с алюминиевыми вставками на номинальные токи 631000 А (предельный ток отключения до 100 кА при напряжении 660 В) разработаны взамен предохранителей серии ПН-2. Защитная характеристика этих предохранителей показана на рис. 2.5.
Предохранители серии ПП-17 изготовляются на токи 500-1000 А, напряжение переменного тока 380 В и постоянного тока 220 В. Предельная отключающая способность их 100—120 кА. Предохранитель состоит из плавкого элемента, помещенного в керамический корпус, заполненный кварцевым песком, указателя срабатывания и свободного контакта. При расплавле-
106
нии плавкого элемента предохранителя перегорает плавкий элемент указателя срабатывания, освобождая взведенный при сборке указателя боек, который переключает свободный контакт. Последний замыкает цепь сигнализации положения предохранителя.

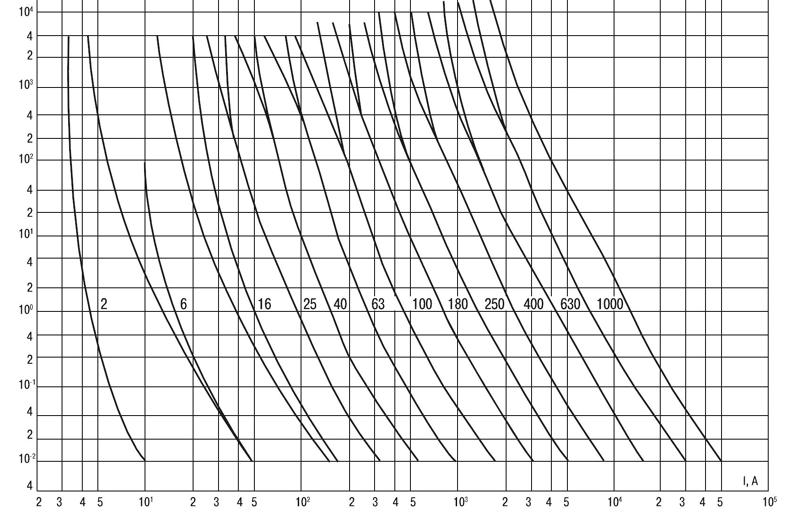

Рис. 2.5 Защитная характеристика предохранителя ПП-31 при разных номинальных токах плавкой вставки
Быстродействующие предохранители для защиты полупроводниковых приборов ПП-41, ПП-57, ПП-71, ПП-59 выполняются с плавкими вставками из серебряной фольги в закрытых патронах с засыпкой кварцевым песком.
Они рассчитаны на установку в Цепях переменного тока напряжением 3801250 В и постоянного тока 230-1050 В; номинальные токи 100-2000 А, предельные токи отключения До 200 кА. Эти предохранители обладают заметным токоограничивающим Действием. Зависимость ограниченного тока Iогр в сети напряжением 660 В от расчетного тока КЗ Iк. при разных номиналь-
107
ных токах плавкой вставки Iном для быстродействующего предохранителя ПП-57 показана на рис. 2.6. Чем меньше номинальный ток вставки, тем меньше паров металла в дуге, тем больше сопротивление дуги и больше степень ограничения тока в цепи.
Рис.2.6 Характеристика ограничения тока КЗ предохранителем ПП-57
В рассмотренных выше предохранителях необходима замена плавкой вставки (плавкого элемента) после ее перегорания, что усложняет эксплуатацию. Таким недостатком не обладают жидкометаллические предохранители, которые разрабатываются в последние годы. В изоляционной трубке 8 (рис. 2.7) канал 2 малого диаметра, заполненный жидким металлом (галлий, сплав Gа – In, Sn и др.
) из резервуаров 1 и 3, играет роль плавкой вставки. При токе КЗ столбик металла в канале 2 взрывается и дуга в нем гаснет. Возникающее давление действует на мембрану 4, которая воздействует на защелку 5 и расцепляет ее. Пружиной 7 размыкаются контакты 6, обеспечивая разрыв цепи. Металл заполняет канал 2, и предохранитель вновь готов к работе. Для включения его в цепь необходимо вручную или приводом дистанционно включить контакт 6.
Номинальный ток плавкой вставки выбирается так, чтобы в нормальном режиме и при допустимых перегрузках отключения не происходило, а при длительных перегрузках и КЗ цепь отключалась возможно быстрее. При этом соблюдаются условия избирательности защиты. Эти вопросы рассматриваются в курсах «Электрические сети» и «Релейная зашита».
Номинальный ток предохранителя согласуется с выбранным номинальным током плавкой вставки.
108
Предохранители, выбранные по нормальному режиму, проверяются по предельно отключаемому току:
Iп,о Iотк
Рис.
2.7 Конструктивная схема жидкометаллических предохранителей
109
Выбор предохранителей | Электрические аппараты
Сторінка 37 із 54
16.5. ВЫБОР ПРЕДОХРАНИТЕЛЕЙ
а) Выбор по условиям длительной эксплуатации и пуска. В процессе длительной эксплуатации температура нагрева предохранителя не должна превосходить допустимых значений. В этом случае обеспечивается стабильность времятоковых характеристик предохранителя. Для выполнения этого требования необходимо, чтобы патрон и плавкая вставка выбирались на номинальный ток, равный или несколько больший номинального тока защищаемой установки.
Предохранитель не должен отключать установку при перегрузках, которые являются эксплуатационными. Так, пусковой ток асинхронного двигателя с короткозамкнутым ротором может достигать 7/НОм. По мере разгона пусковой ток падает до значения, равного номинальному току двигателя. Длительность пуска зависит от характера нагрузки. Например, для привода металлорежущих станков с относительно небольшой инерцией механизма время разгона двигателя составляет 1 с.
З—4. При такой кратности время отключения может достигать 15 с, что создает опасность для обслуживающего персонала, так как при этой кратности напряжение прикосновения может оказаться опасно большим. При такой низкой кратности /к11в,ном нагрев провода при небольших перегрузках (1,6—2) может быть очень большим II может приводить к выгоранию изоляции [16.3]. Поэтому установка плавких вставок с большим запасом может допускаться только в крайних случаях, когда выгорание изоляции проводников не грозит пожаром (провода уложены в стальных трубах и имеют огнестойкую изоляцию).
В заключение следует указать, что номинальное напряжение предохранителя £/Ном,пр должно быть равно номинальному напряжению сети Umu,c.
В качестве примера рассмотрим выбор предохранителей для ряда двигателей, питающихся от общего распределительного щита РЩ (рис. 16.8).
Выбор плавкой вставки для каждого предохранителя проводится, как указывалось выше.
б) Выбор предохранителей по условию селективности.
Между источником энергии и потребителем обычно устанавливается несколько предохранителей (рис. 16.9), которые должны отключать поврежденные участки по возможности селективно.
Предохранитель FU1, пропускающий больший номинальный ток, имеет вставку большего сечения, чем предохранитель FU2, установленный у одного из потребителей. При КЗ необходимо, чтобы повреждение отключалось предохранителем, расположенным у места повреждения. Все остальные предохранители, расположенные ближе к источнику, должны остаться работоспособными. Такая согласованность работы предохранителей называется избирательностью или селективностью.
Для обеспечения селективности полное время tp2 работы предохранителя FU2 должно быть меньше времени нагрева предохранителя FU1 до температуры плавления его вставки.
Из (16.1), (16.5) можно получить для предохранителей закрытого типа (ПН-2)
После простейших преобразований получим условие селективности для предохранителей с гашением дуги в закрытом объеме
Для закрытых предохранителей с мелкозернистым наполнителем и медной вставкой селективность соблюдается при 9i/<72>1>55.
Указанные соотношения справедливы и для случая токоограничивающих предохранителей, когда ток КЗ длится только долю полупериода.
Рассмотренный расчет носит приближенный характер, так как не учитывает конкретные характеристики данной конструкции предохранителя и отклонения реальных характеристик от номинальных из-за производственных допусков.
Для обеспечения селективности наименьшее фактическое время срабатывания предохранителя FUI (на больший ток) должно быть больше наибольшего времени срабатывания предохранителя FU2 (на меньший номинальный ток):
где Гср.б, tcv.m — времена срабатывания предохранителя на больший и меньший номинальные токи, соответствующие номинальной характеристике.
Время срабатывания предохранителя из-за производственных допусков может отклоняться от номинального на ±50%. Тогда приведенное неравенство можно записать в виде
Множители 0,5 и 1,5 учитывают, что предохранитель FU1 взят с отрицательным допуском по времени срабатывания, а предохранитель FU2 — с положительным.
В результате получим необходимое условие селективности
т.е. для селективной работы время срабатывания предохранителя на больший ток должно быть в 3 раза больше, чем у предохранителя на меньший ток.
Неравенство (16.6) учитывает крайний случай, когда время работы предохранителя на больший поминальный ток имеет наименьшее значение, а у предохранителя на меньший номинальный ток — наибольшее значение. На основании (16.6) составлена табл. 16.4. Для данной вставки с током /ном.м вставка на больший ток берется з зависимости от кратности тока. Так, при /к//ном,м=Ю при токе /ном,м = 30 А вставка предохранителя на больший ток должна быть выбрана на 50 А.
Если нарушение селективности не ведет к серьезным нарушениям работы защищаемой установки, то при выборе вставок отклонение характеристик предохранителей от номинальных можно принимать ±25%.
в) Выбор быстродействующих предохранителей для защиты полупроводниковых приборов. 1. Полный джоулев интеграл при отключении предохранителя (/2/)0ткл,пред должен быть меньше допустимого джоуле-вого интеграла полупроводникового прибора (/А’)приб- На рис.
16.10 представлена схема мощной выпрямительной установки. В каждом плече моста установлено по пять диодов, каждый из которых защищен предохранителем FU. При пробое диода VD,t ток КЗ /„, обозначенный пунктиром, замыкается через VDH в обратном направлении и закорачивает две фазы.
Рис. 16.11. Зависимость преддуговых интегралов от тока предварительной нагрузки
Рис. 16.10. Защита полупроводниковых диодов в мощной выпрямительной схеме
Предохранитель FU срабатывает, поврежденный диод отключается, и схема продолжает нормальную работу с некоторой перегрузкой диодов.
