Счётчики холодной воды ВСХ, (Ду 50

+7 (495) 641 16 85 город Москва

Главная \ Каталог товаров \ СЧЁТЧИКИ ВОДЫ И ТЕПЛА \ Счётчики холодной воды \ Счётчик холодной воды ВСХ (Ду 50÷150 мм) Тепловодомер

Наименование – Счётчик холодной воды ВСХ
Назначение – водосчётчик ВСХ служит для учёта расхода холодной воды в системах водоснабжения
Производитель – ЗАО ” Тепловодомер “, Россия
Особенности конструкции – турбинный счётчик воды
Рабочая среда – вода
Максимальная температура рабочей среды = + 50°С
Условное давление, PN = 16 кгс/см²
Присоединение – фланцевое
Межповерочный интервал = 6 лет
Длина прямолинейных участков трубопровода до прибора и после, DN = 5 DN / 1 DN
Условия монтажа – установка в горизонтальных трубопроводах

Наименование	Условный проход DN мм	Устано- вочная длина мм	Высота корпуса мм	Расход номиналь- ный, Q_ном м³/час	Расход минималь- ный, Q_minм³/час	Расход максималь- ный, Q_maxм³/час	Вес кг
Счётчик холодной воды ВСХ-50	50	200	220	35	0. 7	70	15
Счётчик холодной воды ВСХ-65	65	200	230	50	0.75	100	17
Счётчик холодной воды ВСХ-80	80	225	240	90	0.8	150	19
Счётчик холодной воды ВСХ-100	100	250	255	125	1. 5	250	22
Счётчик холодной воды ВСХ-150	150	300	345	250	3.5	350	37

Возврат в on-line каталог >>

Получить консультацию, узнать цены или оформить заявку,  чтобы купить
этот товар Вы сможете,  прислав запрос по электронной почте на адрес:
proton.lm@mail.ru  или позвонив по телефону в Москве:  +7 ( 495 ) 641 16 85

ООО “ПРОТОН”, Россия, Москва, проспект Андропова, дом 38
Официальный сайт: www. proton-st.ru, тел.: +7 (495) 641 16 85

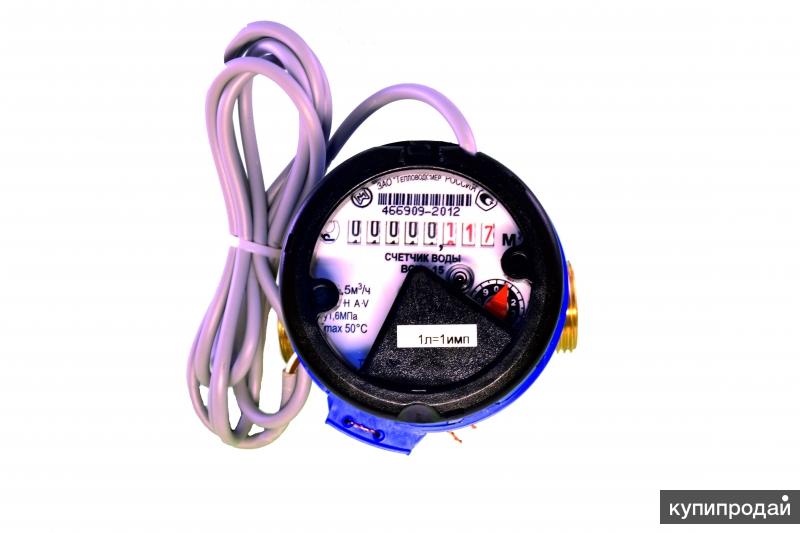

ВСХ-15-02 (110мм) IP68, счетчик холодной воды без присоединителей

Счётчик изготовлен в соответствии с ТУ 4213-203-18151455-2014 и соответствует всем требованиям российских и европейских стандартов

1. НАЗНАЧЕНИЕ

Счётчик воды крыльчатый сухоходный ВСХ-15-02 IP68 (в дальнейшем по тексту – счётчик) с диаметром условного прохода DN 25 предназначен для измерения объёма питьевой воды, отвечающей требованиям, изложенным в СанПиН 2.1.4.1074-01, и сетевой воды, отвечающей требованиям по качеству, изложенным в СНиП 41-02-2003, и протекающей в системах холодного водоснабжения при давлении до 1,6 МПа (16 кгс/см2) в диапазоне температур от +5 до +50 ºС.
По степени защиты счётчик соответствует IP 68, пригоден для длительного погружения в воду на глубину более 1 м и установки в водопроводных колодцах, имеет полную водонепроницаемость и пылезащищённость.
Счётчик ВСХ-15-02 IP68 имеет счётный механизм с роликовым и стрелочными указателями, показывающими измеренный объём в метрах кубических (м3) и его долях.

Объём воды, измеренный счётчиком, определяют по показаниям роликового и стрелочных указателей. Наибольшее значение роликового указателя счётного механизма указано в таблице 1 п. 4 технических характеристик.
Пять роликов индикаторного устройства с цифрами чёрного цвета (до запятой) указывают количество измеренной воды в метрах кубических, последующие три ролика после запятой с цифрами красного цвета – десятые, сотые и тысячные доли метров кубических, а стрелочный указатель – десятитысячные доли метров кубических.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Основные технические характеристики счетчика воды ВСХ-15-02 IP68 указаны в таблице 1.
Таблица 1.
Наименование основных технических характеристик Норма для счётчиков ВСХ-15-02 IP68
Условный диаметр счётчиков воды

15
Измеряемая среда Вода по СанПиН 2. 1.4.1074-01
Диапазон температур воды От +5 до +50 °С
Расход воды, м3/ч
наименьший Qmin
– класс А
– класс В 0,06
0,03

переходный Qt
– класс А
– класс В
0,15
0,12
– номинальный Qn 1,5
– наибольший Qmax 3,0
Порог чувствительности, м3/ч, не более 0,01
Потеря давления при наибольшем расходе не превышает, МПа 0,1
Наибольшее количество воды, м3 , измеренное счётчиком
– за сутки
– за месяц
38
1125
Наибольшее значение роликового указателя счётного механизма, м3 99 999
Наименьшая цена деления, м3 0,00005
Присоединение к трубопроводу
– счетчика
– присоединителей
резьбовое 3/4″
резьбовое 1/2″

Степень защиты по ГОСТ 14254 IP68
Габаритные размеры, мм, не более
– длина 110
– высота 75
– ширина 70
Масса, кг, не более 0,6
3.
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
Счётчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 до + 50 °С и относительной влажностью 100 %.
Ограничения по монтажу счётчика указаны в разделе «Монтаж счётчика».
Эксплуатация счётчика на максимальном расходе допускается не более 1 ч в сутки.
Не допускается превышение максимальной температуры воды.
Объём воды, пролитый за месяц на объекте, не должен превышать значений, указанных в таблице 1
4. МОНТАЖ СЧЕТЧИКА
Счётчики типа ВСХ-15-02 IP68 размещаются на трубопроводах холодной воды на вводах в здания или в отдельные помещения.
При монтаже счётчика должны быть соблюдены следующие обязательные условия:
– установка осуществляется таким образом, чтобы счётчик всегда был заполнен водой;
– монтаж счётчиков воды производится на горизонтальном или вертикальном участке трубопровода, на вертикальном – только на восходящем потоке;

– при монтаже счётчиков на горизонтальном участке трубопровода циферблатом вверх (Н) работа осуществляется в диапазоне расходов класса В; при монтаже на горизонтальном участке с вертикальным расположением циферблата или на вертикальном участке (V) – в диапазоне расходов, соответствующих классу А;
– при установке счётчика после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед счётчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 5 DN, а за счётчиком – не менее 1 DN, где DN – диаметр условного прохода счётчика. Не допускается заужение диаметра входного отверстия. При нарушении условий монтажа появляется дополнительная погрешность счётчика;
– счётчик должен быть расположен так, чтобы направление, указанное стрелкой на корпусе счётчика, совпадало с направлением потока воды в трубопроводе;
– перед установкой счётчика трубопровод обязательно промыть, чтобы удалить из него загрязнения и инородные тела;
– присоединение счётчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счётчика производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков;
– на случай ремонта или замены счётчика перед прямым участком до счётчика и после прямого участка трубопровода после счётчика установить запорную арматуру (вентили, задвижки,клапаны), а также спускники для слива отключаемого участка, которые монтируются вне зоны прямых участков.
Перед счётчиком, после запорной арматуры вне зоны прямолинейного участка на подающем трубопроводе рекомендуется устанавливать фильтры.
Не допускается установка счётчика на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).
При заметном снижении расхода воды при постоянном напоре в трубопроводе необходимо прочистить входной фильтр от засорения. Очистку фильтра рекомендуется производить не реже 1-го раза в 6 месяцев.
5. ПОВЕРКА СЧЁТЧИКА
Поверка счетчика ВСХ-15-02 IP68 производится при выпуске из производства и после ремонта в соответствии с документом МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».
Межповерочный интервал счётчика холодной воды – 6 лет.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации – в течение 60 месяцев с даты реализации.
Счетчик холодной воды ВШ-15-02 (80мм)
Описание товара
Счетчики марки ВСХ-15 применяются для измерения объема воды, проходящей по подающему трубопроводу системы холодного водоснабжения с диаметром проходного сечения 15 мм. Крыльчатые счетчики воды этого типа оснащены счетным механизмом со стрелочными и роликовыми индикаторами. Преимущества ВШ-15 простая конструкция прочные материалы деталей особенно деталей, контактирующих с водой высокая степень антимагнитной защиты европейское качество сборки
