Инструмент сварщика. Сварка

Инструмент сварщика

1. Электрододержатель (рис. 53) – служит для зажима электрода и подвода к нему сварочного тока. Он должен прочно удерживать электрод, обеспечивать удобное и прочное закрепление сварочного кабеля, а также быстрое удаление огарков и закладку нового электрода. Электрододержатели изготовляют трех типов: для тока 125 А и провода сечением 25 мм2; для тока 315 А и провода сечением 50 мм2; для тока 500 А и провода сечением 70 мм2. Они должны выдерживать 8000 зажимов электродов, затрачивая на каждую замену электрода не более 4 с. Электрододержатели для тока 500 А должны иметь щиток для защиты руки сварщика от воздействия электрической дуги.

2. Щитки, маски или шлемы служат для защиты глаз и лица сварщика от воздействия излучений сварочной дуги и брызг металла. В них имеется смотровое отверстие, в которое вставляют специальное стекло-светофильтр, задерживающий инфракрасные и ультрафиолетовые лучи и снижающий яркость световых лучей дуги. Снаружи светофильтр защищен от брызг металла простым прозрачным съемным стеклом.

3. Металлические щетки (ручные и с электроприводом) для зачистки (разделки) швов и очистки сваренных швов от шлака.

4. Молоток, зубило, крепежный инструмент.

5. Набор шаблонов для промера размеров швов.

6. Стальные клейма для клеймения сваренных швов.

Для защиты тела от ожогов сварщик пользуется брезентовым костюмом, брезентовыми рукавицами и кожаной или валяной обувью. Брюки должны быть гладкими, без отворотов, с напуском поверх ботинок или валенок. Рукавицы должны надеваться с напуском на рукава и завязываться тесьмой. Прямая одежда и отсутствие открытых частей тела исключают возможность попадания брызг металла на тело и в складки спецодежды.

При сварке внутри резервуаров, баков, цистерн необходимо пользоваться резиновыми сапогами и резиновым шлемом. При сварке металлических конструкций, если сварщик работает лежа, сидя или стоя на элементах свариваемой конструкции, кроме резиновых сапог (или галош) и шлема необходимы резиновые коврики, а также наколенники, подлокотники

, подшитые войлоком. Кроме спецодежды к средствам индивидуальной защиты сварщика относятся: пояс предохранительный с лямками (при работе на высоте), перчатки резиновые диэлектрические, галоши резиновые диэлектрические, коврики резиновые диэлектрические.

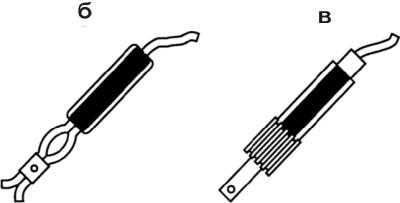

Рис. 53. Электрододержатели для ручной дуговой сварки:

а – пружинный; б – пластинчатый; в – винтовой

Таблица 11

Периодичность ремонтов и осмотров сварочного оборудования

Источники питания дуги размещают непосредственно на каждом месте или группируют в машинном отделении сварочного цеха. В последнем случае в цехе на определенном расстоянии друг от друга располагают постоянные щитки с клеммами для подключения сварочных проводов. К щиткам ток подводится от источника питания постоянной проводкой. При наличии нескольких сварочных постов следует применять многопостовые сварочные агрегаты. Сварочные многопостовые преобразователи типа ПСМ=1000 – устанавливают на фундаменте. Допускается установка на временном фундаменте в виде жестко связанной деревянной рамы из брусьев (или бревен), к которой болтами крепится корпус сварочного преобразователя.

При наличии на строительно-монтажной площадке электросиловой сети для выполнения сварочных работ применяют передвижные сварочные преобразователи постоянного тока, выпрямители или аппараты переменного тока – в зависимости от вида работ.

Ответственные сварочные работы, выполняемые особыми электродами, как правило, требуют постоянного тока. В этих случаях применяют сварочные преобразователи или выпрямители. Однако они требуют более трудоемкого ухода и обслуживания, чем аппараты переменного тока.

При отсутствии электросиловой сети применяют сварочные агрегаты с двигателем внутреннего сгорания типов АСБ, АСД, ПАС, СДУ.

В процессе эксплуатации источники сварочного тока требуют ухода и обслуживания.

Перед включением источника тока необходимо выполнить следующие работы:

• очистить его от пыли и грязи;

• осмотреть;

• при наличии мелких дефектов устранить их.

У сварочных преобразователей особое внимание следует обратить на подшипники, коллектор и щеточный механизм генератора. Щетки должны плотно прилегать к чистой поверхности коллектора.

У аппаратов переменного тока следует проверить состояние контактов, изоляции и крепежных деталей сердечника и кожуха. Необходимо чаще смазывать регулировочный механизм.

У сварочных выпрямителей особого внимания требует система охлаждения (вентилятор, жалюзи, реле). Следует проверить подтяжку крепежных деталей, наличие и надежность крепления заземляющего провода.

Сварочные провода выбирают в зависимости от наибольшего допустимого значения сварочного тока. Рекомендуются следующие нормы:

Эти нормы установлены при длине проводов не более 30 м. При работах на строительных площадках длина сварочных проводов может достигать 150 м. При этом падение напряжения достигает значительных размеров. Если длина провода значительная, необходимо проверить падение напряжения и соответственно скорректировать сечение провода.

Поделитесь на страничке

Следующая глава >

info.wikireading.ru

Вспомогательные инструменты | Сварка своими руками

  Ни один продавец не сможет грамотно подобрать вам стабилизатор, если вы не будете знать двух основных вещей: напряжение в вашей сети суммарная мощность одновременно включенных потребителей. Чтобы узнать, какое у вас напряжение в электросети, низкое  или высокое, понадобится мультиметр. Правила измерения просты: мультиметр в режиме переменного тока, щупы вставляются в розетку – дисплей покажет… Читать далее »

Категории : Вспомогательные инструменты Метки: Какой стабилизатор выбрать

Портативные газовые горелки (ПГТ) – сравнительно новое изобретение цивилизации – это полезные помощники в решении широкого спектра задач. Если раньше нужно было еще помучиться, чтобы разжечь специальную лампу, то ПГТ включается и достигает рабочего режима (температура, интенсивность пламени) за считанные секунды. Существует множество вариантов использования горелок. Первое, что приходит в голову – это пайка. Некоторые… Читать далее »

Категории : Вспомогательные инструменты Пайка Метки: Портативная газовая горелка

Рассмотрим сегодня сетевые дрели, а именно какие бывают; чем отличаются; для чего предназначены.   Классическая дрель Предназначена для точного сверления в дереве, металле, пластике. По мощности они бывают от 300 до 700 Вт. Количество оборотов до 3000-3500 об/мин. Два вида патронов: ключевой (стоит дешевле; не требует ухода, служит долго, но для работы нужен ключ). Быстрозажимной… Читать далее »

Категории : Вспомогательные инструменты Метки: Дрель, Дрель миксер, Дрель сетевая, Дрель ударная

Какие бывают гайковерты, чем отличаются и как выбрать этот эффективный девайс под свои задачи? Гайковерт чаще всего используют при сборке/разборке резьбовых соединений. Этот инструмент востребован на производстве, в строительстве, у автомобилистов он находится в разряде «must have», а специалисты шиномонтажа знают о нем не понаслышке. В подавляющем большинстве в современных гайковертах используется тангенциальный удар или… Читать далее »

Категории : Вспомогательные инструменты Метки: Гайковерт

Сегодня мы расскажем об важном помощнике сварщика (и не только), углошлифовальных машинах, и о том, как правильно выбрать УШМ, подходящую именно под вашу задачу. Популярность углошлифовальных машинок, известных также как болгарка (название появилось у нас благодаря тому, что в начале 70-х годов этот девайс поставлялся из Болгарии в нашу страну), обусловлено широким спектром возможностей. Огромный… Читать далее »

Категории : Вспомогательные инструменты Метки: Болгарка, как выбрать болгарку, углошлифовальная машина, углошлифовальная машинка, УШМ

В статье мы расскажем в форме презентации, как родилась и развивалась идея создания сварки без сварки, а также пайки и резки без специального оборудования. Что такое сварочный карандаш и с чем его едят? Также расскажем о разработках отечественных ученых и зарубежных стартапах. Как все начиналось… Германия в 30-х годах ХХ века являлась лидером в области… Читать далее »

Категории : Без рубрики Вспомогательные инструменты Метки: сварка без сварки, сварочный карандаш

Сегодня поговорим о том, как выбрать диски для болгарки. Оснастки для УШМ на сегодняшний день очень много (как бытового, так и профессионального назначения). Она идет для резки, шлифовки по бетону, металлу и другим материалам. Алмазные диски Применяются достаточно широко.  Бывают трех типов: Сплошные. Отличается тем, что сегменты равномерно нанесены на кромку. Предназначены для керамики, керамогранита,… Читать далее »

Категории : Вспомогательные инструменты Метки: алмазная чашка, Диски для болгарки, Диски для УШМ, корщетка, круги для болгарки, Круги для УШМ, штроборез из болгарки

Шаблон сварщика – это инструмент, позволяющий рабочему производить контроль геометрических параметров сварного шва, а также в некоторых случаях проверять подготовку кромок под сварку и другие характеристики. Измерения с помощью шаблона относятся к визуальному методу исследования, который является частью работы любого сварщика. Необходимо не просто сварить деталь, но и проконтролировать величину катета, отсутствие дефектов (непровар, подрез… Читать далее »

Категории : Вспомогательные инструменты Метки: шаблон сварщика

В 1970 г. в журнале «Моделист-Конструктор» вышла статья о том, как сделать простейший по конструкции и при этом очень эффективный кузнечный горн своими руками. При небольших объемах работ в условиях небольшой мастерской это очень полезная штука, а главное, сделать его можно фактически из металлических обрезков. Спустя почти полвека много чего успело измениться, в частности появился… Читать далее »

Категории : Вспомогательные инструменты Самоделки Метки: кузнечный горн своими руками

Расскажите о цинк-спреях, можно ли с их помощью защитить швы после сварки? Цинк-спреи  на сегодняшний день представляют собой наиболее эффективные средства для предотвращения коррозии металлов. Как правило, состоят они из комбинации цинкового пигмента и полимерного связующего. Наносятся они на обрабатываемую поверхность из аэрозольного баллончика, который требуется встряхнуть в течение некоторого времени, а затем распылить состав… Читать далее »

Категории : Вспомогательные инструменты Метки: спрей цинк

svarka-master.ru

1.4. Оборудование, инструменты и приспособление, применяемые при сварке

Предназначен для питания сварочных постов электрической сварочной дугой, постоянным током при ручной дуговой сварке, резке и наплавки металлов, от сети переменного тока.

Для изготовления своей конструкции я применяю источник питания ВДМ1200, РБ317 Выпрямитель предназначен для работы в закрытых помещениях с естественной вентиляцией. Не допускается использование выпрямителя для работы в среде насыщенной пылью, во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы и изоляцию.

Балластный реостат РБ 317Предназначен для регулирования тока при ручной дуговой сварке и наплавке металлов плавящимся электродом от многопостовых сварочных выпрямителей и генераторов постоянного тока напряжением не более 70 В.

Инструменты

К инструментам сварщика относятся:

1) Стальная щетка для зачистки кромок перед сваркой и для удаления с поверхности швов остатков шлака.

2) Молоток шлакоотбиватель для удаления шлаковой корки особенно с угловых швов или швов расположенной в узкой, глубокой разделки между кромками.

3) Зубило.

4) Стальная линейка.

5) Ящик для хранения и переноски инструмента.

7

1.5. Контроль качества сварки

Совокупность свойств продукции, обусловливающих ее пригодность удовлетворять потребности в соответствии с ее назначением. Это категория относительная и комплексная. Требования, предъявляемые к изделиям различного назначения, не могут быть одинаковыми. Качество сварных соединений оценивается совокупностью показателей: прочностью, пластичностью, коррозионной стойкостью, структурой металла шва и околошовной зоны, числом дефектов, числом и характером исправлений, вероятностью безотказной работы за заданное время и т.д.

Обычно по воздействию на материал или изделие все методы контроля разделяются на две большие группы – разрушающие и неразрушающие.

К разрушающим относят механические, металлографические и коррозионные испытания. Механические испытания сварных соединений и металла шва включают растяжение, изгиб, сплющивание и другие виды разрушения, которые количественно характеризуют прочность, качество и надежность соединений.

8

2. Охрана труда и промышленная безопасность

2.1. Техника безопасности при выполнении заданной конструкцииперед началом работы

1) Перед началом работ проверьте состояние моечной установки (машины), исправность душевого устройства, плотность крепления трубопроводов, сальников, подогревательных устройств, вентиляции, заземления, подъемно- транспортных средств.

2) Проверьте состояние фильтрационных решеток, сливных систем, отстойников.

во время работы:

Постоянно следите за исправностью оборудования и не оставляйте его без

надзора. При уходе с рабочего места оборудование остановите и обесточьте.

Работайте при наличии и исправности ограждений, блокировочных и других устройств, обеспечивающих безопасность труда, и при достаточной освещенности рабочего места.

Содержите в порядке и чистоте рабочее место.

Проходы, проезды и рабочие места должны быть свободными.

Будьте внимательны, не отвлекайтесь и не отвлекайте других.

Посторонние предметы и инструмент располагайте на расстоянии от движущихся механизмов.

При пуске машины, агрегата, станка лично убедитесь в отсутствии работников в зоне работы машин.

В случае плохого самочувствия прекратите работу, приведите рабочее место в безопасное состояние, обратитесь за помощью к врачу, поставьте в известность руководителя.

по окончанию работы:

Приведите в порядок рабочее место (очистите от грязи и пыли оборудование, инструмент, соберите и вынесите в отведенное место мусор и отходы, соберите и сложите в установленное место инструмент, приспособления и необработанные детали. Обработанные детали сдайте в кладовую).

Обесточьте оборудование, выключите вентиляцию и местное освещение.

Снимите спецодежду и другие средства индивидуальной защиты, уберите их в шкаф, если спецодежда требует стирки или ремонта, сдайте ее в кладовую.

studfiles.net

Вспомогательный инструмент - Сварка металлов


Вспомогательный инструмент

Категория:

Сварка металлов



Вспомогательный инструмент

К вспомогательному инструменту сварщика относятся: металлическая щетка, молотск слесарный, молоток для отделения шлака, зубило, клеймо, набор шаблонов.

Для очистки свариваемых кромок от ржавчины и окалины, сварных швов от шлака применяют комбинированный инструмент ЩЗ-1 (щетка-зубило).

Для удаления шлака со сварных швов предусмотрены специальные шлакоотделители. Рабочая часть их имеет с одного конца лезвие, как у зубила, с другого конца — конусную заостренную часть. На стержне рукоятки имеется резиновая ручка для амортизации ударов.

Для контроля качества подготовки кромок под сварку, сборки конструкций под сварку, размеров выполненных сварных швов применяют специальные приспособления и шаблоны. Различные измерительные приспособления с учетом специфики сварочного производства предприятия и строительно-монтажные организации, как правило, изготавливают собственными силами.

Налажен промышленный выпуск набора шаблонов ШС-2. Он представляет собой комплект из 22 стальных пластин одинаковой толщины 0,5 мм, но различной конфигурации. Шаблоном ШС-2 можно проверять углы разделки кромок, величины притуплений и зазоров, размеры стыковых и угловых швов.

Клеймо служит, для клеймения сварных швов. При сварке ответственных конструкций сварщик стазит свое личное клеймо рядом с выполненным им сварным швом.

Наборы инструмента электросварщика. С помощью анализа труда сварщиков в строительно-монтажном производстве определена необходимая номенклатура инструмента и приспособлений, сменных и запасных частей для составления сварочной цепи, зачистки, измерения кромок и швов и т. д. На основании этого анализа разработаны и выпускаются наборы (комплекты) инструмента типов

ЭНИ, КИ на различную силу сварочного тока (125 А, 315 А, 500 А), размещенные в портативных металлических ящиках. Вес комплектов 7—9 кг. В комплекты входят: электрододержатель, отрезок гибкого сварочного кабеля, защитные стекла и светофильтры, соединительные муфты и соединители сварочных кабелей, клемма заземления, молоток, металлическая щетка, шлакоотделитель, плоскогубцы, ключ гаечный разводной, отвертка.

Применение наборов (комплектов) инструмента повышает культуру организации рабочего места и работы электросварщика, сокращает вспомогательное время на обслуживание оборудования и рабочего места, способствует сохранности инструмента.

Реклама:

Читать далее:
Требования к профессиональной подготовке электросварщика

Статьи по теме:

pereosnastka.ru

Принадлежности и инструмент сварщика при ручной дуговой сварке



Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек - в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки - в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!


Щитки и шлемы изготовляют в соответствии с ГОСТ 12.4.035—78 из токонепроводящих материалов — фибры или пластмассы. Масса щитка не должна превышать 0,48 кг, шлема — 0,6 кг. Их внутренняя поверхность должна быть гладкой, матовой, черного цвета. Щиток состоит из корпуса со смотровым окном и ручки, имеющей круглое поперечное сечение и длину не менее 120 мм. Шлем представляет собой защитное приспособление, надеваемое сварщиком на голову. Он состоит из корпуса со смотровым окном и наголовника, который должен обеспечивать два фиксированных положения корпуса: опущенное (рабочее) и откинутое назад.

Для защиты глаз от вредных излучений щитки и шлемы снабжены светофильтрами типа C темно-зеленого цвета, которые выпускают (вместо светофильтров типа Э) 13 классов для сварки с применением тока силой 13...900 А. Защита светофильтра от брызг металла обеспечивается покровными органическими стеклами, которые по мере повреждения заменяют новыми.

Электрододержатели служат для закрепления электрода и подвода к нему тока при ручной дуговой сварке. В зависимости от способа закрепления различают вилочные, пассатижные, винтовые, пружинные, эксцентриковые и другие электрододержатели. Наибольшее распространение в практике получили пассатижные (рис. 6.3, а) и вилочные (рис. 6.3, б) электрододержатели, но последние в настоящее время промышленностью не выпускаются.

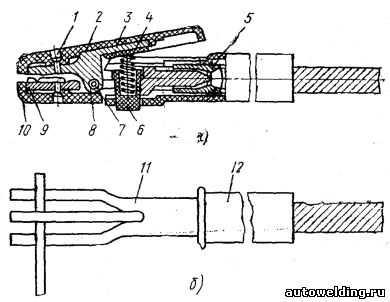

Рис. 6.3. Электрододержатели для ручной дуговой сварки:
а — пассатижный (ЭД-3104У1), б — вилочный; 1 — вивт, 2, 10 — верхняя и нижняя накладки, 3 — рычаг,  4, 9 — пружины, 5 — гайка, б, 8 — втулки, 7 — ось, 11 — токопровод,  12 — рукоятка

Дополнительный инструмент сварщика. Для зачистки кромок перед сваркой и удаления с поверхности швов остатков шлака применяют стальные щетки — ручные и с электроприводом. Остывший шлак с поверхности шва удаляют молотком-шлакоотделителем. Для подсоединения «массы» к заготовке служат винтовые или пружинные зажимы, в которые токопроводящий провод впаивают высокотемпературным припоем или закрепляют механически.

Для клеймения швов, вырубки дефектных мест, удаления брызг я шлака применяют соответственно клейма, зубила и молотки. Сборочные операции перед сваркой выполняют с помощью шаблонов, отвесов, линеек, угольников, чертилок и специальных приспособлений. При монтажных сварочных работах сварщики пользуются надеваемыми через плечо брезентовыми сумками, в которых помещаются электроды.

Одежда сварщика. В комплект одежды входят куртка, брюки и рукавицы. Куртка и брюки шьются из брезента, сукна или асбестовой ткани. Одежда из прорезиненного материала не применяется, так как легко прожигается нагретыми металлическими частицами. Брюки должны прикрывать обувь для предохранения ног от ожогов брызгами металла. Рукавицы могут быть брезентовыми или спилковыми.

Сварочные провода служат для подвода тока от источника питания к электрододержателю и заготовке. Используют гибкие многожильные изолированные провода ПРГДО и ПРГД. Сечение проводов для подвода тока от сети к источнику тока и от источника тока к изделию и электрододержателю выбирают в зависимости от мощности источника тока, длины проводов, напряжения и силы сварочного тока. Температура нагрева проводов не должна превышать 70°С.

Э.С. Каракозов, Р.И. Мустафаев "Справочник молодого электросварщика". -М. 1992

www.autowelding.ru

Ручная дуговая сварка и оборудование для неё.

Наибольший объём среди других видов сварки занимает ручная дуговая сварка- сварка плавлением штучными электродами, при которой подача электрода и перемещение дуги вдоль свариваемых кромок производится вручную. Схема процесса показана на рис. 3

Рис. 3. Ручная дуговая сварка металлическим электродом с покрытием

Дуга горит между стержнем электрода 1 и основным металлом 7. Под действием теплоты дуги электрод и основной металл плавятся, образуя металлическую сварочную ванну 4. Капли жидкого металла 8 с расплавляемого электродного стержня переносятся в ванну через дуговой промежуток. Вместе со стержнем плавится покрытие электрода 2, образуя газовую защиту 3, вокруг дуги и жидкую шлаковую ванну на поверхности расплавленного металла.

Металлическая и шлаковая ванны вместе образуют сварочную ванну. По мере движения дуги металл сварочной ванны затвердевает и образует сварной шов 6. Жидкий шлак по мере остывания образует на поверхности шва твёрдую шлаковую корку 5, которая удаляется после остывания шва. Для обеспечения заданного состава и свойств шва сварку выполняют покрытыми электродами, к которым предъявляют специальные требования (стальные покрытые электроды для ручной дуговой сварки и наплавки изготовляют в соответствии с ГОСТ 9467-75).

Сварочный пост для ручной дуговой сварки оснащается источником питания, токоподводом, необходимыми инструментами, принадлежностями и приспособлениями.

Сварочные посты могут быть стационарными и передвижными. К стационарным относят посты, расположенные в цехе, преимущественно в отдельных сварочных кабинах, в которых сваривают изделия небольших размеров. Передвижные сварочные посты, как правило, применяют при монтаже крупногабаритных изделий (трубопроводов, металлоконструкций, и т.д.) и ремонтных работах. При этом часто используют переносные источники питания. В зависимости от свариваемых материалов и применяемых электродов для ручной дуговой сварки применяют источники переменного или постоянного тока с крутопадающей характеристикой.

Основным рабочим инструментом сварщика при ручной сварке служит электрододержатель, который предназначен для зажима электрода и провода сварочного тока. Применяют электрододержатели пружинного, пластинчатого и винтового типов (рис. 4)

Согласно ГОСТ 14651-78 электрододержатели выпускаю трёх типов в зависимости от силы сварочного тока: 1 типа - для тока 125 А; 2- 125-315 А; 3-315-500 А.

Для подвода тока от источника питания к электрододержателю и изделию используют сварочные провода. Сечения проводов выбирают по установленным нормативам для электротехнических установок (5-7 А/мм^2).

К вспомогательным инструментам для ручной сварки относятся: стальные проволочные щётки для зачистки кромок перед сваркой и для удаления с поверхности швов остатков шлака; молоток - шлакоотделитель для удаления шлаковой корки; особенно с угловых и корневых швов в глубокой разделке; зубило; набор шаблонов для проверки размеров швов; стальное клеймо для клеймения швов; метр; стальная линейка; отвес; угольник; чертилка; мел; а также ящик для хранения и переноски инструмента.

studfiles.net

Сварочное оборудование. Вспомогательные приспособления для сварки.

Наука

Для осуществления ведущих и дополнительных действий в сварочном процессе помимо сварочного оборудования такого, как сварочный аппарат, источник питания и другая аппаратура необходимо вспомогательные приспособления, которые образуют со сварочным оборудованием пост. Сварочный пост-часть территории производства, где расположены источник тока, токопровод, а также устройства и инструменты сварщика. Данные приспособления и механизмы различаются по форме, размерам, характеру производства и назначению.

Для того, чтобы при изготовлении конструкций с помощью сварочного оборудования обеспечить качественное заданное соединение деталей применяются технологические приспособления. Они подразделяются на сборочные, которые предназначены для производства и фиксирования деталей посредством прихватки и простейшего механического устройства, сварочные, которые используются в сварке уже созданных деталей с фиксацией положения, и сборочно-сварные, допускающие совместимость операций сборки и сварки.

Использование сборочно-сварочных приспособлений уменьшает кропотливость труда, риск деформирования тела, увеличивает качественные свойства системы, облегчает наблюдение за собранными конструкциями. Хорошо сконструированное приспособление обязано обладать такими свойствами,  как удобство использования, обеспечение точных величин продукта, быстрая установка частей и изъятие готового изделия, наличие не большой цены, безопасность хранения и использования. Степень сложности производства и конструкции, а также массовость производственной деятельности определяют вид нужного приспособления. В разовом используются приспособления универсального типа, в производстве партиями все зависит от числа изделий одного типа, поэтому применяются и универсальные, и специальные, а в массовом используются различные типы приспособлений.

Универсальные приспособления достаточно обычны и изготовляются мобильными, поэтому они не гарантируют точность и используются в проверке верности сборки и размеров. К универсальным приспособлениям относятся прихваты, стяжки, распорки, домкраты, центраторы.

Стенды, стеллажи и плиты-самые простые инструменты, предназначенные для фиксирования в пригодной для сварки позиции. Кондуктор — сборочно-сварочное устройство, которое имеет упоры, гнезда, крепежные приспособления упорами, гнездами, крепежными приспособлениями и позволяет собирать и сваривать изделия в удобнейшем положении. Фиксатор - элемент, который определяет место деталей касательно всего устройства. Съемные упоры используются для регулирования приспособлений по типу деталей, а также для сварки неподвижных деталей.

Таким образом, сварочное оборудование не имеет смысла без вспомогательных приспособлений для сварки. Ведь для выполнения сварочных работ необходимо множество аксессуаров, которые обеспечивают комфортность, правильность, четкость труда сварщика.
