Муфта упругая втулочно-пальцевая (МУВП) – изготовление по чертежам
Муфта МУВП применяется в машиностроении для передачи крутящего момента при соединении двух валов, расположенных на одной оси. Втулочно-пальцевую муфту обычно заказывают для редукторов, насосов, вентиляторов, станков и другого оборудования. Применение такого изделия обеспечивает плавность запуска и торможения, нивелирует малые осевые отклонения. При этом мощность оборудования не меняется.

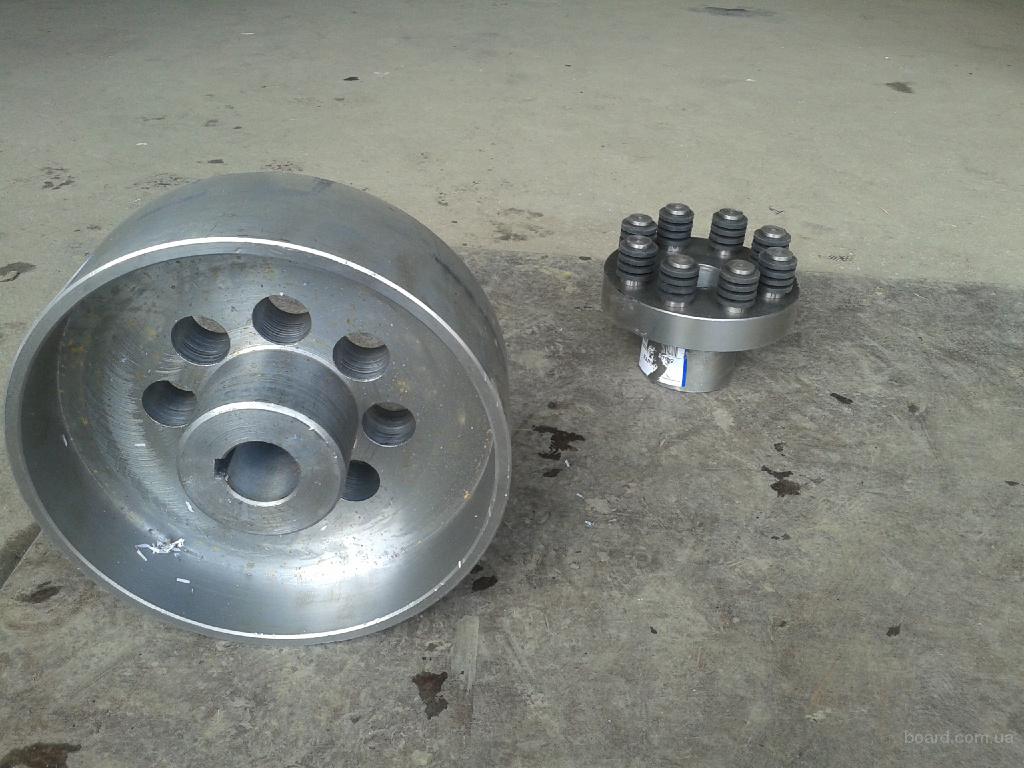

Муфта упругая втулочно-пальцевая с тормозным шкивом используется в соединениях соосных валов при передаче крутящего момента 6,3–16 000 Нм. Резиновые кольца снижают динамическую нагрузку, исключают рывки во время запуска и остановки механизмов.
ООО «Калужский опытно-механический завод» изготавливает муфты МУВП в соответствии с ГОСТ 21424-93. Упругая втулочно пальцевая муфта МУВП состоит из двух полумуфт, пальцев, резиновых втулок и гаек.
Наша продукция обладает следующими характеристиками:
- Надежность и долговечность за счет качественных материалов и грамотного производства;
- Эластичность.
Благодаря эластичным элементам внутри муфта МУВП компенсирует угловые, радиальные и осевые смещения валов;
- Электроизоляционные и демпфирующие способности. Качественные муфты МУВП создают надежное соединение, компенсируют нагрузки во время передачи между валов крутящего момента.
ООО «Калужский опытно-механический завод» занимается производством муфт МУВП (тормозным шкивом изделия оснащаются с учетом требований ГОСТ 21424-93).
Упругие втулочно-пальцевые муфты изготавливаются на передовом зарубежном оборудовании специалистами высокой квалификации. Кроме изделий по стандартным параметрам, мы можем изготовить их по чертежам заказчика, а также привлечь инженеров к разработке чертежей в соответствии с пожеланиями и техническим заданием Заказчика. Возможно изготовление единичного (опытного) заказа, а также оптовая партия. Ознакомиться с техническими характеристиками МУВП муфт можно в представленных таблицах — есть варианты исполнения и расточек под разные задачи.
Чтобы убедиться в высоком качестве нашей продукции, купите муфты МУВП с доставкой в ваш регион. Для заказа нужно связаться с отделом продаж по номеру телефона в шапке сайта либо отправить заявку по электронной почте. Наши специалисты предоставят подробную информацию по любым вопросам, касающимся ассортимента, сроков изготовления и доставки по России, в Беларусь и другие страны. Сотрудничество с проверенными транспортными компаниями позволяет оперативно доставить изделия по воздуху, воде, железной или автомобильной дороге.
1 — полумуфта; 2 — палец; 3 — втулка распорная; 4 — втулка упругая.
Варианты исполнений муфт МУВП:
Исполнение 1 — обе полумуфты с расточкой под цилиндрический конец вала
Исполнение 2 — обе полуфуфты с расточкой под конический конец вала
Исполнение 4 — полумуфта 1 с расточкой под конический конец вала, полумуфта 2 под цилиндрический
Калужский опытно-механический завод изготавливает муфты МУВП в соответствии с требованиями ГОСТа 21424-93.
Технические характеристики муфт МУВП
Номер муфты | Номинальный крутящий момент | d | d1 | d | d1 H9 | D, не более | L, не более, для исполнений | l, h24, не более, для исполнений | Частота вращения, с-1, | Масса, кг | ||||||
Ряд 1 | Ряд 2 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | |||||||
МУВП-1 | 6,3 | 9 | — | 71 | 43 | — | 43 | — | 20 | — | 13 | — | 147 | 0,58 | ||
10 | — | 49 | 43 | 49 | — | 23 | 20 | 16 | — | 0,60 | ||||||
11 | — | 0,59 | ||||||||||||||
МУВП-2 | 16,0 | 12 | — | 75 | 63 | 53 | — | 30 | 25 | 20 | — | 127 | 0,70 | |||
14 | — | 0,68 | ||||||||||||||
16 | — | 83 | 59 | 83 | 59 | 40 | 28 | 30 | 18 | 0,75 | ||||||
МУВП-3 | 31,5 | 16 | — | 90 | 84 | 60 | 84 | 60 | 106 | 1,52 | ||||||
18 | — | 1,40 | ||||||||||||||
— | 19 | 1,38 | ||||||||||||||
МУВП-4 | 63,0 | 20 | — | 100 | 104 | 76 | 104 | 76 | 50 | 36 | 38 | 24 | 95 | 2,02 | ||
22 | — | 2,04 | ||||||||||||||
— | 24 | 1,96 | ||||||||||||||
МУВП-5 | 125,0 | 25 | — | 120 | 125 | 89 | 125 | 89 | 60 | 42 | 44 | 26 | 77 | 3,97 | ||
28 | — | 4,13 | ||||||||||||||
— | 30 | 165 | 121 | 165 | 121 | 80 | 58 | 60 | 38 | 4,37 | ||||||
МУВП-6 | 250,0 | 32 | — | 140 | 63 | 5,91 | ||||||||||
— | 35 | 6,21 | ||||||||||||||
36 | — | 6,25 | ||||||||||||||
— | 38 | 6,28 | ||||||||||||||
40 | — | 225 | 169 | 225 | 169 | 110 | 82 | 85 | 56 | 63 | 6,63 | |||||
— | 42 | 6,86 | ||||||||||||||
45 | — | 6,80 | ||||||||||||||
МУВП-7 | 500,0 | 40 | — | 170 | 60 | 11,75 | ||||||||||
— | 42 | 12,10 | ||||||||||||||
45 | — | 12,60 | ||||||||||||||
МУВП-8 | 710,0 | 45 | — | 190 | 226 | 170 | 226 | 170 | 110 | 82 | 85 | 56 | 50 | 14,31 | ||
— | 48 | 14,70 | ||||||||||||||
50 | — | 15,21 | ||||||||||||||
— | 55 | 15,34 | ||||||||||||||
56 | — | 15,22 | ||||||||||||||
МУВП-9 | 1000,0 | 50 | — | 220 | 18,87 | |||||||||||
— | 55 | 48 | 19,91 | |||||||||||||
56 | — | 19,75 | ||||||||||||||
— | 60 | 286 | 216 | 286 | 216 | 140 | 105 | 107 | 72 | 21,93 | ||||||
63 | — | 26,09 | ||||||||||||||
— | 65 | 28,65 | ||||||||||||||
— | 70 | 29,81 |
МУВП-10 | 2000,0 | 63 | — | 250 | 288 | 218 | 288 | 218 | 140 | 105 | 107 | 72 | 38 | 31,98 |
— | 65 | 31,64 | ||||||||||||
— | 70 | 34,65 | ||||||||||||
71 | — | 34,48 | ||||||||||||
— | 75 | 35,06 | ||||||||||||
80 | — | 348 | 268 | 348 | 268 | 170 | 130 | 135 | 95 | 36,07 | ||||
— | 85 | 38,45 | ||||||||||||
90 | — | 40,03 | ||||||||||||
МУВП-11 | 4000,0 | 80 | — | 320 | 350 | 270 | 350 | 270 | 30 | 66,71 | ||||
— | 85 | 69,01 | ||||||||||||
90 | — | 71,61 | ||||||||||||
— | 95 | 74,11 | ||||||||||||
МУВП-12 | 8000,0 | 100 | — | 400 | 432 | 342 | 432 | 342 | 210 | 165 | 170 | 125 | 24 | 132,68 |
110 | — | 140,88 | ||||||||||||
— | 120 | 145,58 | ||||||||||||
125 | — | 142,98 | ||||||||||||
МУВП-13 | 16000,0 | — | 120 | 500 | 435 | 345 | 435 | 345 | 19 | 237,81 | ||||
125 | — | 234,61 | ||||||||||||
— | 130 | 515 | 415 | 515 | 415 | 250 | 200 | 205 | 155 | 264,31 | ||||
140 | — | 264,61 | ||||||||||||
— | 150 | 356,31 | ||||||||||||
180 | — | 615 | 495 | 615 | 495 | 300 | 240 | 245 | 185 | 308,11 |
Пример обозначения:
Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1 — 45 — 4 У3:
- муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м,
- одна полумуфта с диаметром посадочного отверстия 40 мм, исполнения 1,
- другая полумуфта — диаметром 45 мм, исполнения 4,
- климатическим исполнением У3
Муфта МУВП упругая втулочно-пальцевая по выгодной цене
ПКФ «Спектр» изготавливает муфты упругие втулочно-пальцевые (МУВП) согласно ГОСТ. Изделие востребовано в своем сегменте за счет достаточно простой конструкции и удобной замене упругих элементов.
Муфты эластичны, легко подаются деформаций и обладают электроизоляционной способностью.
Чтобы заказать муфты МУВП свяжитесь с отделом продаж:
- по телефону: +7 (351) 222-01-14
- через электронную почту: [email protected]
Заказать
Выберите запчасть Муфта МУВП-1 Номинальный крутящий момент Ткр, Нxм: 6,3 Муфта МУВП-2 Номинальный крутящий момент Ткр, Нxм: 16,0 Муфта МУВП-3 Номинальный крутящий момент Ткр, Нxм: 31,5 Муфта МУВП-4 Номинальный крутящий момент Ткр, Нxм: 63 Муфта МУВП-5 Номинальный крутящий момент Ткр, Нxм: 125,0 Муфта МУВП-6 Номинальный крутящий момент Ткр, Нxм: 250,0 Муфта МУВП-7 Номинальный крутящий момент Ткр, Нxм: 500,0 Муфта МУВП-8 Номинальный крутящий момент Ткр, Нxм: 710,0 Муфта МУВП-9 Номинальный крутящий момент Ткр, Нxм: 1000,0 Муфта МУВП-10 Номинальный крутящий момент Ткр, Нxм: 2000,0 Муфта МУВП-11 Номинальный крутящий момент Ткр, Нxм: 4000,0 Муфта МУВП-12 Номинальный крутящий момент Ткр, Нxм: 8000,0 Муфта МУВП-13 Номинальный крутящий момент Ткр, Нxм: 16000,0
Согласие на обработку персональных данных
1 | Муфта МУВП-1 | Номинальный крутящий момент Ткр, Нxм: 6,3 | По запросу |
2 | Муфта МУВП-2 | Номинальный крутящий момент Ткр, Нxм: 16,0 | По запросу |
3 | Муфта МУВП-3 | Номинальный крутящий момент Ткр, Нxм: 31,5 | По запросу |
4 | Муфта МУВП-4 | Номинальный крутящий момент Ткр, Нxм: 63 | По запросу |
5 | Муфта МУВП-5 | Номинальный крутящий момент Ткр, Нxм: 125,0 | По запросу |
6 | Муфта МУВП-6 | Номинальный крутящий момент Ткр, Нxм: 250,0 | По запросу |
7 | Муфта МУВП-7 | Номинальный крутящий момент Ткр, Нxм: 500,0 | По запросу |
8 | Муфта МУВП-8 | Номинальный крутящий момент Ткр, Нxм: 710,0 | По запросу |
9 | Муфта МУВП-9 | Номинальный крутящий момент Ткр, Нxм: 1000,0 | По запросу |
10 | Муфта МУВП-10 | Номинальный крутящий момент Ткр, Нxм: 2000,0 | По запросу |
11 | Муфта МУВП-11 | Номинальный крутящий момент Ткр, Нxм: 4000,0 | По запросу |
12 | Муфта МУВП-12 | Номинальный крутящий момент Ткр, Нxм: 8000,0 | По запросу |
13 | Муфта МУВП-13 | Номинальный крутящий момент Ткр, Нxм: 16000,0 | По запросу |
Высокое качество
Стоимость продукции
Сроки
Система доставки
Описание муфты упругой втулочно-пальцевой (МУВП)
Применяются муфты упругие втулочно-пальцевые (муфты МУВП) для машиностроения общего назначения. С их помощью соединяются соосные валы в момент вращения от 6.3 до 16000 Нм, а также они контролируют снижение активности в рабочий момент.
Для устройства муфт данного типа задействовано не так много элементов. В нее будет входить упругий элемент, который соединяет между собой две полумуфты. Они в свою очередь остаются неподвижны.
Говоря про упругий элемент, мы подразумеваем металлические «пальцы». К ним прикреплены втулки из резины. Для того, чтобы модель имела упругость, на резиновых втулках делают канавки. Во время сдвига канавок, происходит смещение полумуфт. Именно их слаженное взаимодействие приводит к вращению всего механизма.
Для изготовления деталей применяется 45 марка стали либо аналог такого же высокого качества. Продолжительность срока службы всего изделия будет зависеть от увеличения сдвига валов.
Муфты упругие втулочно-пальцевые и их преимущества
Востребованность упругих-втулочно-пальцевых муфт обусловлена многими положительными факторами:
- У них легко можно заменить упругие элементы, благодаря довольно простой конструкций.
- Муфты обладают отличной эластичностью и без труда даются деформаций.
- Изделие имеет минимальную способность к проведению тока, но при этом у него высокие показатели в плане надежности.
Основная задача муфты МУВП это снизить количество ударов и толчков во время движения и при этом создать все условия для работы электродвигателя. Постоянные активные нагрузки во время эксплуатации никак не снижают срок службы изделия. При этом двигатель не перегружается и еще долго не изнашивается.
Купить муфты МУВП в Челябинске
Наша компания предлагает упругие муфты втулочно-пальцевые высокого качества и по выгодной цене. Для нас важно, чтобы вы получили продукцию в целости и сохранности. Чтобы изделие было защищено по максимуму, его доставляют в разобранном виде. Каждый элемент изолируют от агрессивных сред, таких как, бензин щелочь и т.п.
Раскладывают муфты в один ряд, таким образом, чтобы на них не попадали солнечные лучи. Также важно, чтобы в месте где хранятся изделия воздух, был не выше 20 градусов, а влажность была в районе 65%. Купить муфты вы можете по телефону, указанному в контактах.
Гибкие, отказоустойчивые муфты типа «цапфа и втулка» REVOLEX от KTR
REVOLEX — это упругие на кручение, отказоустойчивые муфты типа «цапфа и втулка» , которые в основном используются в приложениях с высокими крутящими моментами и в приводах, подверженных ударам. Они особенно прочные, отказоустойчивые, компенсируют любое смещение вала и надежно передают крутящий момент. Штифтовые муфты REVOLEX могут вставляться в осевом направлении и отличаются короткими размерами. Эти штифтовые муфты, как правило, оснащены гидравлически демонтируемыми штифтами, что означает, что для разборки не требуются специальные инструменты. Компоненты муфты Муфты REVOLEX® типа со штифтами и втулками не требуют технического обслуживания и позволяют легко демонтировать эластомерные кольца вместе со штифтами в смонтированном состоянии.
Муфты REVOLEX® обычно снабжены кольцами из эластомера 80 ShA NBR, причем стандартный материал является универсальным. Эластомеры NR доступны для применения при низких температурах. Кроме того, доступны беззазорные электроизоляционные эластомеры NBR (отмеченные синим цветом), которые в основном используются в приводах канатных дорог.
Небольшие муфты со штифтом и втулкой относительно дороги, поскольку REVOLEX начинается с номинального крутящего момента муфты 4300 Нм. Линейки продуктов ROTEX и POLY-NORM доступны для низкопроизводительных диапазонов.
Наши гибкие муфты REVOLEX:
Преимущества
- Упругая на кручение отказоустойчивая муфта вала / муфта типа “цапфа и втулка” для приводов, подвергающихся ударам
- Компенсация осевых, радиальных и угловых смещений
- виброгасящий
- Осевой вставной, простой монтаж
- Короткие размеры; малое расстояние между валами
- Крутящий момент от 3 800 до 1 220 000 Нм
- Эластомеры из пербунана (NBR)
- Диапазон применения эластомера от -30 °C до +80 °C и кратковременно +120 °C максимум
- Возможна простая сборка штифтов в сборе без особых усилий
- Соответствие требованиям ATEX (в соответствии с директивой ЕС 2014/34/ЕС)
0 – 430 000 Нм
REVOLEX® KX-D из чугунаНедорогой стандартный тип
Показать продукт .
0 – 1 350 000 Нм
REVOLEX® KX-D из сталиДля специальных размеров
Показать продукт .
0 – 98 000 Нм
REVOLEX® KX-D SBГибкая муфта с тормозным диском REVOLEX® KX-D SB | КТР
Показать продукт .
9 400 – 265 000 Н·м
REVOLEX® KX-D с зажимным комплектом KTR 650Тип с зажимным комплектом, фрикционной передачей крутящего момента
9. Показать продукт4 9.
Эластичная соединительная муфта Чугун MAEPEX Размер 110 макс. крутящий момент 480 Нм номинальный крутящий момент 160 Нм наружный диаметр 110 мм длина 82 мм без отверстия Артикул: 60560005
Перейти к содержимому
Maedler North America
$0,00 0 Тележка
Поиск товаров
- Описание
- Дополнительная информация
Артикул | 60560005 |
Размер | 110 |
DrehmomentNenn [Нм] | 160 |
Drehmomentмакс.![]() | 480 |
Бореенворгеб.[мм] | – |
Отверстие 1 макс.[мм] | 48 |
Отверстие 2 макс. [мм] | 48 |
ГВ [мм] | 110 |
D1[мм] | 86 |
D2[мм] | 86 |
E [мм] | 2 – 4 |
Длина [мм] | 82 |
л [мм] | 40 |
l3 [мм] | 34 |
l4 [мм] | 14 |
Sмакс. [мм] | 7,0 |
Drehzahlмакс. [мин 1] | 5000 |
Весмакс. [кг] | – |
СТРАНИЦА ПРОДУКТА В КАТАЛОГЕ
ФАЙЛЫ САПР (нажмите для загрузки)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Предоставленные 3D-модели, изображения и технические чертежи выполнены с разумной тщательностью. Тем не менее ответственность за точность и правильность этих данных исключена.
Материал: Ступицы муфт: серый чугун GG25 (GJL-250). Эластомеры: NBR, твердость по Шору 80ºA, цвет черный. Торсионно-гибкая кулачковая муфта, отказоустойчивая, с демпфирующим эффектом. Версия MÄDLER® улучшена: Механически обработанные захваты обеспечивают более длительный срок службы. Муфты бывают нерасточенными или предварительно расточенными, в зависимости от размера. * Размер 280 имеет разные направляющие отверстия: направляющее отверстие 52 мм с левой стороны / 47 мм с правой стороны. Индивидуальные отверстия и канавки под призматическую шпонку доступны за дополнительную плату. Диапазон температур: от -30ºC до +80ºC.
