BB-TEL 10 20 1000 вакуумный выключатель – цена, схема

Вакуумный выключатель BB-TEL-10-20/1000

  • Главная
  • Вакуумные выключатели
  • Вакуумный выключатель BB-TEL-10-20/1000

Вакуумный выключатель BB-TEL-10-20/1000

в наличии: BB-TEL-10-20/1000 46, BB-TEL-10-20/1000 47, BB-TEL-10-20/1000 48

  • Скачать опросный лист

Вакуумный выключатель BB-TEL-10-20/1000 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частоты 50 Гц с номинальным напряжением до 10 кВ. Гашение дуги переменного тока осуществляется в вакуумной дугогасительной камере с аксиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.

  • Запросить цену
  • Описание
  • Характеристики
  • Документация
  • Видеообзор

Структура условного обозначения

Пример: вакуумный выключатель BB-TEL-10-20/1000 У2 046

  1. BB – выключатель вакуумный;
  2. TEL – фирменная марка предприятия;
  3. 10 – номинальное напряжение, кВ;
  4. 20 – номинальный ток отключения, кА;
  5. 1000 – номинальный ток, А;
  6. У – климатическое исполнение;
  7. 2 – категория размещения;
  8. 046 – конструктивное исполнение по каталогу.

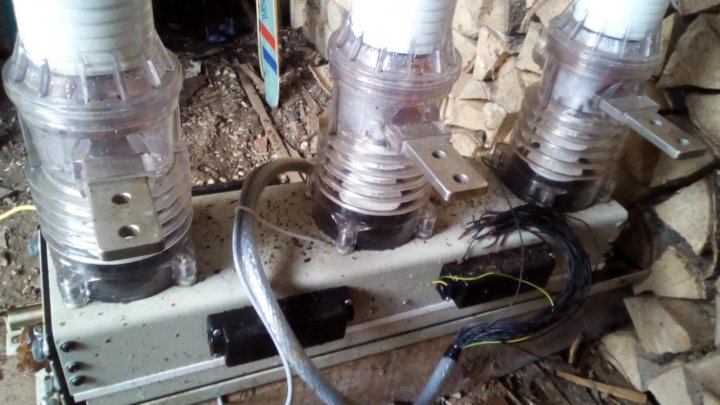

Конструкция вакуумного выключателя BB-TEL-10

Выключатель BB-TEL-10-20/1000  состоят из трех полюсов, установленных на металлическом корпусе, в котором размещаются электромагнитные приводы каждого полюса с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.

Основные узлы выключателей на ток до 1000 А размещаются в закрытом изоляционном корпусе круглого сечения, выполненном из механически прочного и дугостойкого материала, защищающего элементы полюса от механических повреждений и воздействий электрической дуги тока КЗ. Внешний вид выключателя BB/TEL-10-20/1000 У2 представлен на рис.1.

Крепление выключателей к металлическим элементам КРУ и КСО осуществляется посредством болтов М10, резьбовые отверстия для которых имеются на боковых сторонах металлического корпуса. Выключатели могут работать в любом пространственном положении. Выключатели на номинальный ток 1600 А конструктивно отличаются от выключателей на 630-1000 А устройством изоляционных корпусов, способом установки в них ВДК и способом крепления выключателей.

Изоляционные корпусы прямоугольного сечения открыты снизу и сверху для вентиляции воздуха и охлаждения токоведущих частей. С передней и задней сторон к корпусам крепятся изоляционные листы толщиной 10 мм для придания им необходимой жесткости. На противоположной стороне токоведущих выводов круглого сечения в полимерной части выключателя имеются закладные металлические втулки (6 шт.) с отверстиями под болт М16, с помощью которых выключатели устанавливаются на вертикальное металлическое основание приводом вниз или вверх. Общий вид выключателя представлен на рис. 2.

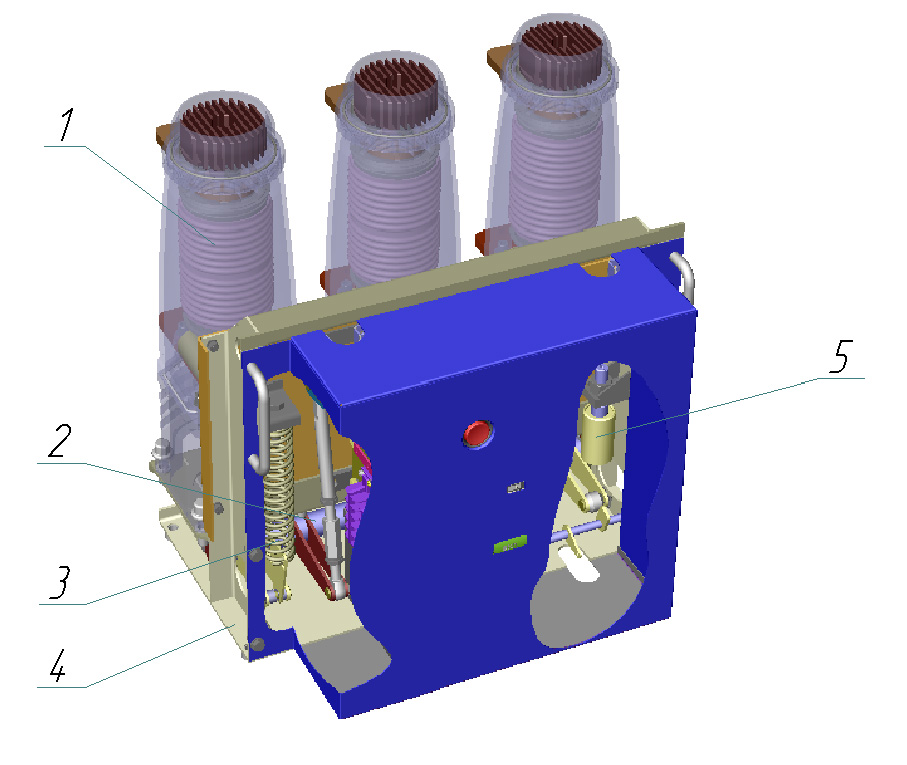

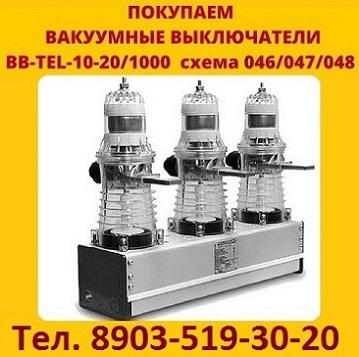

Рис. 1 – Внешний вид выключателя BB/TEL-10-20/1000 У2

Рис. 2 – Общий вид выключателя BB/TEL-10-20/1000 У2

Особенности и преимущества выключателей BB-TEL 10-20/1000

  1. Выключатели такого типа обладают высоким механическим и коммутационным ресурсом.
  2. Снижения потребления электроэнергии по шинам оперативного напряжения.
  3. Уменьшенный вес и малые габариты.
  4. Простота и удобство установки и настройки в любых типах КРУ и КСО.
  5. Универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей.
  6. Не требуют обслуживания во время всего срока эксплуатации.

Упаковка

Выключатели, поставляемые отдельными модулями, упаковываются следующим образом:

  1. выключатели упаковываются в отдельную картонную коробку из гофрированного пятислойного картона (ГОСТ 7376) с внутренними пено3 пластовыми или картонными уплотнителями,
  2. блоки управления, питания, автономного включения и другое вспомогательное оборудование (разделительные трансформаторы, блоки разделения и размножения, фильтры) упаковываются в отдельные картонные коробки,
  3. комплект адаптации выключателя в КРУ или КСО упаковывается в одну или несколько коробок из гофрированного картона.

Эксплуатационная документация (руководства по эксплуатации ВВ и БУ, инструкция по монтажу и эксплуатации ВВ, технический паспорт) упаковывается в полиэтиленовый конверт и вкладывается в коробку с поставляемым оборудованием.

Транспортирование

Условия транспортирования выключателей в части воздействия механических факторов – жесткие (Ж) по ГОСТ 23216376 в закрытом транспорте любого вида. Общее число перегрузок – не более 3.

Выключатели транспортируются в собранном и отрегулированном виде в индивидуальных картонных коробках в вертикальном положении и располагаются в контейнере или кузове автомашины не более двух рядов. При этом коробки должны фиксироваться синтетической упаковочной лентой шириной не менее 12 мм. Между рядами коробок с выключателя3 ми должны прокладываться листы гофрокартона для повышения устойчивости транспортной тары к смятию.

При погрузке должны приниматься меры по предотвращению истирания транспортной тары (картонных коробок) о внутренние поверхности кузова автомашины.

При транспортировании и погрузочно-разгрузочных работах запрещается кантовать выключатель и подвергать его резким толчкам и ударам. Для подъема и перемещения выключателей необходимо использовать отверстия на боковых стенках коробок и транспортные тележки.

Общее число перегрузок – не более 3.

Условия транспортирования выключателей в части воздействия климатических факторов внешней среды:

  1. верхнее значение температуры воздуха + 55°С,
  2. нижнее значение температуры воздуха – 50°С.

Хранение

Хранение выключателей допускается в помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха меньше, чем на открытом воздухе, например, в каменных, бетонных, металлических с теплоизоляцией и других подобных хранилищах, расположенных в макроклиматических районах с умеренным и холодным климатом. Хранить выключатели необходимо в транспортной таре.

Условия хранения в части воздействия климатических факторов внешней среды:

  1. верхнее значение температуры воздуха + 55°С,
  2. нижнее значение температуры воздуха – 50°С,
  3. верхнее значение относительной влажности – 100% при +15°С,
  4. среднегодовое значение относительной влажности – 80% при +15°С.

Утилизация

Вакуумные выключатели не представляют опасности для окружающей среды и здоровья людей после окончания срока службы.

При утилизации ВДК с её разрушением необходимо принять меры по предотвращению травм персонала осколками керамической оболочки ВДК, например, путем наложения на неё брезентовой повязки.

Других специальных мер при утилизации выключателей не требуется.

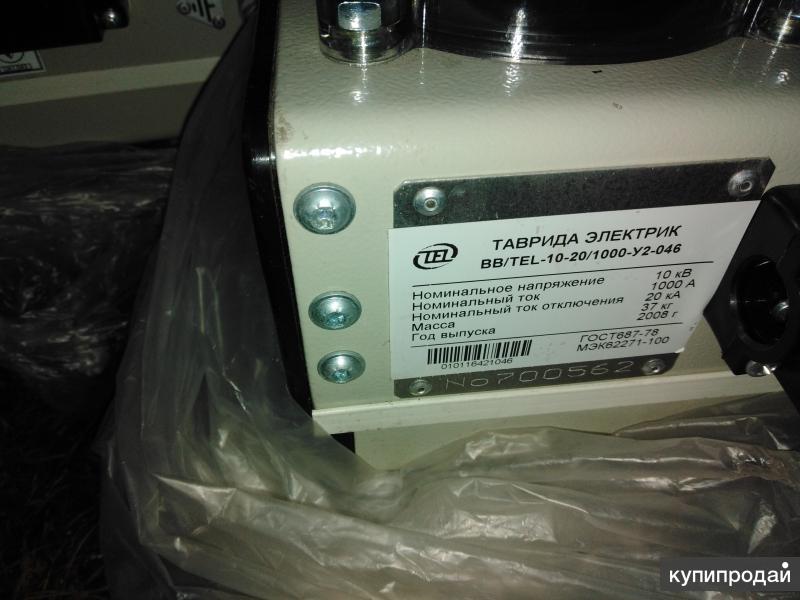

Характеристика

Значение

Значение номинального напряжения, кВ

10

Значение наибольшего рабочего напряжения, кВ

12

Значение номинального тока (Inom), А

1000

Значение номинального тока отключения(I0 nom), кА

20

Значение сквозного тока короткого замыкания, кА

– наибольший пик

– начальное действующее значение периодической составляющей

52

20

Значение нормированного процентного содержания апериодической составляющей, %

40

Значение тока термической стойкости, кА

20

Значение времени протекания тока термической стойкости, с

3

Значение собственного времени отключения выключателя, с, не более

0,015

Значение полного времени отключения, с, не более

0,025

Значение собственного времени включения, с, не более

0,055

Значение неодновременности замыкания и размыкания контактов, с, не более

0,004

Значение номинального напряжения питания катушек электромагнитов, В

220

Значение номинального оперативного напряжения питания

– переменное, В

– постоянное, В

– диапазон, %

100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

– при номинальном токе (Inom), операций “ВО”

– при токах короткого замыкания I=(60-100)% от (I0 nom), операций “ВО”

50000

100

Значение механического ресурса, циклов “ВО”

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

40

Масса, кг, не более

39

Срок службы до списания, лет

25

Сопутствующая продукция

Укажите свои контактные данные для расчета стоимости

Отправляя форму, Вы принимаете условия Соглашения на обработку персональных данных

Вакуумний вимикач ВВТЭЛ 10-20/1000 046(048), (043) з блоками управління і живлення – купити за найкращою ціною в Кропивницького від компанії “ЕНЕРГОСПЕЦСЕРВІС ВП”

Опис

Вакуумний вимикач ВВТЭЛ 10-20/1000 046(048), (043)

з блоками управління і живлення, блокуваннями, мікропроцесорні реле захисту

Вакуумні вимикачі з електромагнітним приводом ВВ/TEL з номінальною напругою від 6 до 10 кВ.
Вакуумні вимикачі BB/ТЕL призначені для роботи в комплектних розподільних пристроїв (КРУ) і камери збірні одностороннього обслуговування (КСО) внутрішньої і зовнішньої установки класу напруги до 10 кВ трифазного змінного струму 50 Hz для систем з ізольованою і заземленою нейтраллю.


Вакуумні вимикачі ВВ/TEL-10 поставляються як для будівництва нових КРУ, так і для модернізації існуючих. При модернізації вакуумні вимикачі BB/TEL-10 призначені для заміни застарілих і відпрацювали свій ресурс масляних вимикачів на вакуумні.

Структура умовного позначення вакуумних вимикачів типу BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – вимикач вакуумний; TEL – найменування типу вимикача; X1 – значення номінальної напруги, кВ; X2 – значення номінального струму відключення, кА; X3 – значення номінального струму, А; X4 – кліматичне виконання; X5 – категорія розміщення; X6 – конструктивне виконання за каталогом.



Основні технічні характеристики вакуумного вимикача BB/TEL-10-20/1000-У2-48:

Параметр

Величина

Значення номінальної напруги, кВ

10

Значення найбільшої робочої напруги, кВ

12

Значення номінального струму (Inom), А

1000

Значення номінального струму відключення(I0 nom), кА

20

Значення наскрізного струму короткого замикання, кА

– найбільший пік

– початкове діюче значення періодичної складової



52

20

Значення нормованого процентного вмісту апериодической складової, %

40

Значення струму термічної стійкості, кА

20

Значення часу протікання струму термічної стійкості, з

3

Значення власного часу відключення вимикача, с, не більше

0,015

Значення повного часу відключення, с, не більше

0,025

Значення власного часу включення, с, не більше

0,055

Значення неодночасність замикання і розмикання контактів, с, не більше

0,004

Значение номинального напряжения питания катушек электромагнитов, В

220

Значение номинального оперативного напряжения питания

– переменное, В

– постоянное, В

– диапазон, %



100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

– при номинальном токе (Inom), операций “ВО”

– при токах короткого замыкания I=(60-100)% от (I0 nom), операций “ВО”



50000

100

Значение механического ресурса, циклов “ВО”

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

40

Масса, кг, не более

39

Срок службы до списания, лет

25





Гарантия качества!

Технические условия зарегистрированы в единой базе технических условий Украины.

На всю продукцію є сертифікати відповідності, якості.

Характеристики

Інформація для замовлення

Вакуумный выключатель ВВ/TEL (BB/TEL) 10 – Екатеринбург, Москва, Новосибирск

 Вакуумный выключатель (ВВ) серии ВР1 и ВР2 предназначен для работы в комплектных распределительных устройствах (КРУ), а также в камерах  сборных одностороннего обслуживания (КСО) внутренней установки.  Выключатель разработан на основе единых конструктивных принципов: использование литых из эпоксидного компаунда полюсов; использование универсального электромагнитного привода с электронным блоком управления. Вакуумные выключатели серии ВР1 комплектуются выносным блоком управления. В выключателях серии ВР2 блок управления размещается непосредственно в корпусе выключателя. При этом управление осуществляется как переменным, так и постоянным оперативным током. Выполненные в блоке управления схемные решения позволяют применять выключатели во всех известных типовых работах для схем с пружинными и электромагнитными приводами для всех типов КРУ.

Все выключатели серии ВР имеют возможность ручного оперативного отключения.



Серийное производство вакуумных выключателей серии ВР на напряжение 6(10) кВ начато в 1998 году. В настоящее время серия ВР перекрывает практически весь диапазон номинальных токов и токов отключения. Вакуумные выключатели, произведенные на «НТЭАЗ Электрик», успешно эксплуатируются на энергетических объектах во многих странах СНГ, Европы и Азии. Они отлично зарекомендовали себя в различных климатических условиях и полностью соответствуют главным требованиям заказчика: надежность, безопасность, универсальность, экономичность и экологичность.

Многообразие типовых решений позволяет использовать выключатели серии ВР ООО «НТЭАЗ Электрик» в составе ячеек собственного производств, а также в ячейках других российских производителей, шкафах КРУ и КСО прошлых лет, распределительных устройствах ведущих иностранных производителей. Конструктивно ВР выключатель выполнен необслуживаемым, что позволяет забыть об необходимости проведения ремонтов на всем протяжении срока службы аппарата.

Высокая адаптивность и покрытие всего диапазона номинальных токов и напряжений выключателя серии ВР позволяет его использовать во всех типах КРУ. Благодаря широкому набору схемных решений возможно без особых трудностей применять выключатели во всех известных типовых работах, как для схем с пружинными, так и для схем с электромагнитными приводами для всех ныне и ранее выпускаемых КРУ (К-IIIу, К-XII, К-ХXVI, К-37, КРУ2-10, К-59, К-104, КМ-1Ф, КУ-10Ц, К-Х и др.) с различными источниками питания.

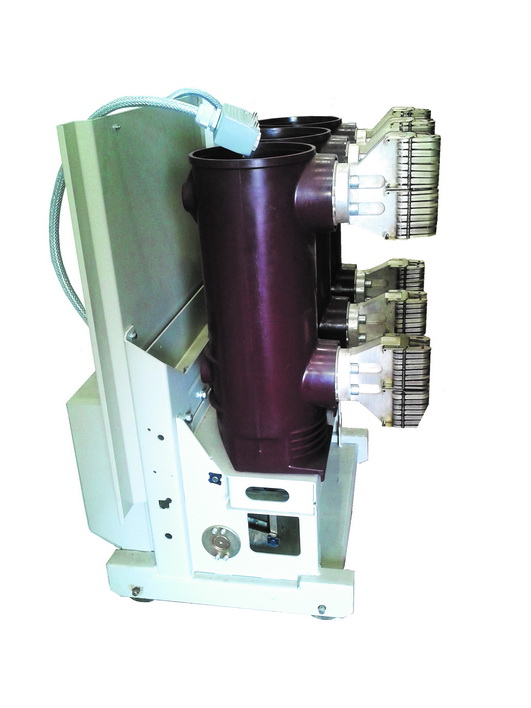

Конструкция и принцип действия

Выключатели серии ВР состоят из трех полюсов с залитыми вакуумными дугогасительными камерами, размещенных на общем основании. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях «О» и «В» на магнитных защелках, размещен в корпусе выключателя. Практически во всех описанных выключателях сердечник электромагнитного привода через серьги связан с валом выключателя. Вал выключателя соединен через изоляционные тяги с вакуумной дугогасительной камерой, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей. Тарельчатые пружины поджатия установлены во втулках изоляционных тяг. Ручное местное оперативное отключение выключателя практически во всех выключателях выполняется с помощью отдельного рычага отключения – универсального для всех выключателей серии ВР.

Отличительными чертами конструкции выключателей являются:

  • применение нового модернизированного электромагнитного привода с возможностью установки до четырех катушек отключения, а также с механизмом отключения, который позволяет выполнить ручное местное оперативное отключение с помощью кнопки;
  • значительное упрощение схемы управления выключателей;
  • отключение выключателя с помощью установленной в корпусе выключателя отключающей пружины, а фиксация выключателя в положении «Отключено» выполняется с помощью «магнитной защелки» и пружины отключения.

В 2015 году прошла модернизация вакуумного выключателя ВР1, которая была направлена на его унификацию и повышение надежности с улучшением технических характеристик.

Основные технические параметры
Параметры BР1 BР1 BР2 BР2
Номинальное напряжение, кВ 10 10 10 10
Наибольшее рабочее напряжение, кВ 12 12 12 12
Номинальный ток, А 630 1000 1 600 630;1000;1600;2000
Номинальный ток отключения, кА 20 20 20 31,5
Ток термической стойкости , кА (3 с) 20 20 20 31,5
Ток электродинамической стойкости, кА  52 52 52 80
Полное время отключения, мс, не более 57 57 65 65
Собственное время включения, мс, не более 90 90 90 90
Собственное время отключения, мс, не более 42 42 35-50 35-50
Механический ресурс, циклов ВО 100 000 100 000 100 000 100 000
Коммутационный ресурс при номинальных токах, циклов ВО 50 000 50 000 30 000 30 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО 100 100 40 50;40*
Масса, кг 65 65 136 96;136*

*выключатели на номинальный ток 1600;2000 А

Выключатели серии ВР производства ООО «НТЭАЗ Электрик» позволяют эффективно решить вопросы, связанные с присоединением, снабжением потребителей электроэнергией и повышением надежности распределительного устройства, что в свою очередь позволит снизить затраты и объем работ по его обслуживанию.



Вакуумный выключатель ВВ-ENRG-10 – АО «Энергомера»

Нормативно-правовое обеспечение

  • ГОСТ Р 52565-2006 «Выключатели переменного тока на напряжения от 3 до 750 кВ».

Область применения

Эксплуатация в сетях трехфазного переменного тока с номинальным напряжением 10 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью.

Конструктивные особенности

  • Специальное конструктивное решение позволяет устанавливать ВВ-ENRG-10 в любом пространственном положении, что дает широкие возможности для применения выключателей при реализации программ ретрофита.
  • Благодаря компактным габаритным размерам и малому весу, установка выключателей серии ВВ-ENRG-10 возможна во все типы камер сборных одностороннего обслуживания.
  • (КСО) и комплектных распределительных устройств (КРУ).

Условия эксплуатации

Работа при следующих условиях окружающей среды:

  • высота установки над уровнем моря – не более 1 000 м
  • рабочий диапазон температур окружающего воздуха от –55 до +44 °С
  • относительная влажность воздуха – 100% при температуре +25 °С

Гарантии

  • Срок гарантии – 7 лет со дня ввода в эксплуатацию, но не более 8 лет со дня отгрузки предприятием-изготовителем.
  • Срок службы – не менее 30 лет.

Преимущества

  • Соответствуют требованиям ГОСТ Р 52565-2006.
  • Минимальные массогабаритные показатели в своем классе: вес коммутационного модуля 28-32 кг.
  • Надежная работа в условиях повышенной вибрации. Стойкость к механическим воздействиям и вибрациям по группе М6.
  • Широкий диапазон рабочих температур.
  • Длительная и надежная работа оборудования: коммутационный ресурс – 50 000 циклов.
  • Быстрый и простой монтаж за счет сниженного веса коммутационного модуля.
  • Малогабаритный блок управления с возможностью питания от токовых цепей.
  • Сохранение работоспособности и способности выполнения операций отключения – 120 секунд и операции включения в течение 1 минуты после потери оперативного питания.
  • Не требует установки радиаторов в месте присоединения выводов к токоведущим шинам при токе 1 000 А.
  • Быстродействие: время отключения – 25 мс, время включения 35 мс.
  • Межполюсное расстояние: 150, 200, 210, 250 мм.

Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 1000
Номинальный ток отключения, кА 20

Нормированные параметры сквозных токов короткого замыкания:
– ток электродинамической стойкости, кА 51
– ток термической стойкости, кА 20
– время протекания тока короткого замыкания, с 3

Диапазон номинального напряжения цепей управления:
– для переменного тока 24-230
-для постоянного тока 24-230

Испытательные напряжения изоляции главной цепи, кВ:
– одноминутное, частотой 50 Гц 42
– грозовой импульс 1,2/50 мкс 75

Собственное время отключения, мс, не более		 25
Собственное время включения, мс, не более 35
Полное время отключения, мс, не более 30
Разновременность замыкания/размыкания контактов при включении, мс, не более 4
Разновременность замыкания/размыкания контактов при отключении, мс, не более 3
Механический ресурс (количество циклов ВО), не менее 50 000
Коммутационный ресурс (количество циклов ВО) при номинальном токе отключения, не менее 25
Гарантийный срок, лет 7
Срок службы до списания, лет, не менее 30

Вакуумный выключатель

BB ENRG XX XXXX / XX XXX XX УЗ

Климатическое исполнение по ГОСТ 15150-69;

Конструктивное исполнение:

01

02

03

04

Межполюсное расстояние:

150

200

210

250

Номинальный ток, 1000 А

Номинальный ток отключения, 20 кА

Номинальное напряжение, 10 кВ

Отличительный индекс производителя

Наименование изделия

Выключатель BB/TEL-10-20/630-У2-48

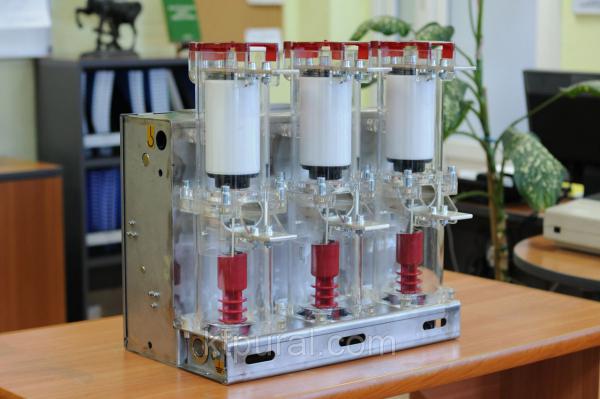

Выключатель вакуумный BB/TEL-10-20/630-У2-48 – электрический аппарат служащий для коммутаций номинального тока и токов короткого замыкания в электрических установках. Средой для гашения электрической дуги служит вакуум. Трехполюсные вакуумные выключатели BB/TEL-10-20/630-У2-48 устанавливаются в стационарных камерах одностороннего обслуживания (КСО) и комплектных распределительных устройствах (КРУ) наружной и внутренней установки на номинальное напряжение 6-20 кВ трехфазного переменного тока промышленной частоты 50 Гц, в сетях с изолированной и заземленной нейтралью.

Основные особенности конструкции вакуумных выключателей типа BB/TEL. В основе вакуумного выключателя BB/TEL-10-20/630-У2-48 используются пофазные электромагнитные приводы с магнитной защелкой. Электромагнитные приводы механически объединены общим не несущим нагрузку валом-синхронизатором. Катушки электромагнитных приводов фаз выключателя соединяются параллельно и при выполнении команд подключаются к предварительно заряженным конденсаторам, расположенным в блоках управления типа (БУ/TEL) выключателя BB/TEL-10-20/630-У2-48.

Выключатель вакуумный BB/TEL-10-20/630-У2-48 изготавливается в климатическом исполнении “У” категории размещения 2 и предназначен для работы в следующих условиях:
– установка на высоте не более 1000м над уровнем моря;
– верхнее значение температуры окружающей среды внутри КРУ +50°С, нижнее – -40°С;
– не агрессивная и невзрывоопасная окружающая среда;
– рабочее положение в пространстве – любое.

Чертеж, габаритные и установочные размеры выключателя BB/TEL-10-20/630-У2-48


Структура условного обозначения вакуумных выключателей типа BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – выключатель вакуумный; TEL – наименование типа выключателя; X1 – значение номинального напряжения, кВ; X2 – значение номинального тока отключения, кА; X3 – значение номинального тока, А; X4 – климатическое исполнение; X5 – категория размещения; X6 – конструктивное исполнение по каталогу.



Основные технические характеристики вакуумного выключателя BB/TEL-10-20/630-У2-48:

ПараметрВеличина
Значение номинального напряжения, кВ10
Значение наибольшего рабочего напряжения, кВ12
Значение номинального тока (Inom), А630
Значение номинального тока отключения(I0 nom), кА20

Значение сквозного тока короткого замыкания, кА

– наибольший пик

– начальное действующее значение периодической составляющей



52

20

Значение нормированного процентного содержания апериодической составляющей, %
40
Значение тока термической стойкости, кА
20
Значение времени протекания тока термической стойкости, с3
Значение собственного времени отключения выключателя, с, не более
0,015
Значение полного времени отключения, с, не более0,025
Значение собственного времени включения, с, не более0,055
Значение неодновременности замыкания и размыкания контактов, с, не более0,004
Значение номинального напряжения питания катушек электромагнитов, В220

Значение номинального оперативного напряжения питания

– переменное, В

– постоянное, В

– диапазон, %



100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

– при номинальном токе (Inom), операций “ВО”

– при токах короткого замыкания I=(60-100)% от (I0 nom), операций “ВО”



50000

100

Значение механического ресурса, циклов “ВО”

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

60

Масса, кг, не более

39

Срок службы до списания, лет

25



Конструкция вакуумного выключателя BB/TEL-10-20/630-У2-48. Основной конструктивной особенностью вакуумного выключателя типа BB/TEL является принцип раздельного управления контактами дугогасительных камер фаз электрического аппарата. Это позволяет уменьшить количество движущихся частей привода. На общем основании располагаются полые опорные изоляторы внутри которых расположены дугогасительные камеры. Внутри опорных изоляторов также располагаются подвижные контакты дугогасительных камер, которые жестко соединяются со своими приводами при помощи изоляционных тяг. Все детали конструкции полюса имеют общую ось симметрии, вдоль которой совершаю движение подвижные части механизма. Внутри основания выключателя располагаются приводы фаз, которые соединены друг с другом при помощи общего вала. Общий вал обеспечивает синхронизацию фаз и приводит в действие вспомогательные  контакты выключателя. Для управления выключателем применяются блоки управления BU/TEL различных типов. В зависимости от типа блока управления, для питания выключателей используются блоки питания встроенные в блок управления или отдельно BP/TEL.

 Конструкция выключателя BB/TEL-10



Такая конструкция послужила ряду отличительных особенностей:
– выключатели такого типа обладают высоким механическим и коммутационным ресурсом;
– снижения потребления электроэнергии по шинам оперативного напряжения;
– уменьшенный вес и малые габариты;
– простота и удобство установки и настройки в любых типах КРУ и КСО;
– универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
– не требуют обслуживания во время всего срока эксплуатации.



Внимание! Под заказ возможно изготовление и поставка однофазного вакуумного выключателя типа BB/TEL-10!
Чтобы оформить заказ на выключатель вакуумный BB/TEL-10-20/630-У2-48 звоните в компанию “ЭнергоСфера” по телефонам:

(050)299-33-89 (068)256-29-77  (093)113-81-73
–  – Работаем на Экспорт – – Работаем на Экспорт –   –



  • < Выключатель BB/TEL-10-12,5/630-У2-48
  • Выключатель BB/TEL-10-20/1000-У2-48 >
Автор: Денис Ярошенко

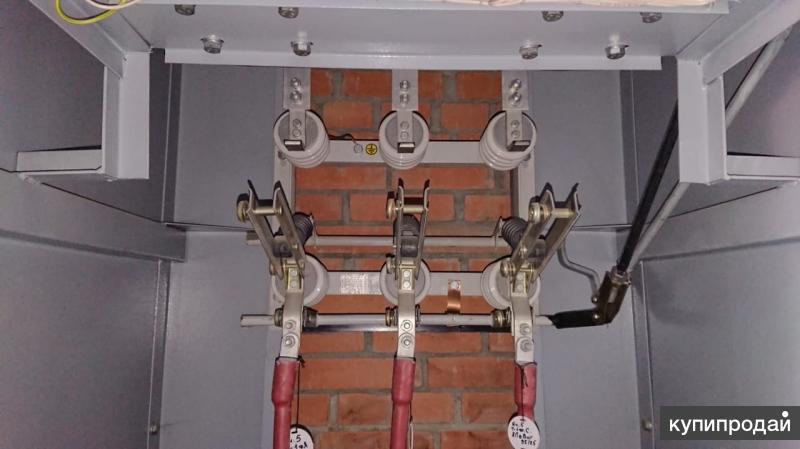

КОРПУСА КРУ И ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 15-20КВ – Арум

17 Май

КОРПУСА КРУ И ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ 15-20КВ

admin2022-05-18T17:56:24+03:00

Мы приступили к реализации нового проекта – готового решения для сборки ячеек КРУ на напряжение 15-20кВ.

Как всегда, в начале проекта был изучен рынок и технический уровень ячеек 20кВ, доступных в России. Были определены и взяты за основу технические параметры, важные для КРУ-строителей:

  • прочный надежный корпус из стали с цинковым покрытием 275г/м2;
  • раздельные высоковольтные отсеки;
  • все механические блокировки для безопасности персонала;
  • съемный релейный отсек;
  • высокая сейсмостойкость;
  • возможность одностороннего и двухстороннего обслуживания.

В конструкции будут использованы патентованные технические решения, проверенные и отлично зарекомендовавшие себя в ячейках 10 кВ. Наличие патентов защищает сборщиков и их заказчиков от покупки оборудования, нарушающего чьи-либо права на интеллектуальную собственность.

Характеристики ячеек удовлетворяют требованиям всех встречающихся нам проектов, это полная линейка по размерам и номинальному току:

ПараметрыЗначение
Ширина, мм750950
Высота, мм2400
Глубина, мм1650
Номинальный ток, А630; 800; 1000; 1250; 16002000; 2500; 3150**
Номинальное рабочее напряжение, кВ15-20
Ток термической стойкости, кА31,5
Ток электродинамической стойкости, кА81
Количество высоковольтных отсеков, шт3
В / ОЛ / СВ / СР / ТН + ЗСШ*••
ТСН*•
Максимальная мощность трансформатора собственных нужд, кВА40
Условие обслуживанияодностороннее/двусторонее
Вид линейных высоковольтных подсоединенийкабельные/шинные
Степень защитыIP20
Степень защиты от механических ударовIK10
Стойкость к сейсмическим воздействиямдо 9 баллов (70м) по шкале MSK-64
Масса базового исполнения не более, кг395435

Готовое решение для сборки КРУ 20кВ становится полноценным только с вакуумным выключателем высокого класса.

Проверенная конструкция, пружинно-моторный привод, литая изоляция полюсов, лучшие компоненты, высококачественные материалы – формула правильного аппарата для ячеек КРУ неизменна. Эти качества вакуумных выключателей Арум хорошо знакомы нашим партнерам по проектам на 6-10кВ.

Выключатель VB 24 отлично подходит для корпусов КРУ, не требует дополнительной адаптации, доработок и регулировок механизмов.

С использованием выключателей VB 24 у проектировщиков не будет технических ограничений с любыми проектами.

По запросу возможно производство и поставка вакуумных выключателей с повышенным током отключения до 40кА.

Код выключателяНаибольшее
рабочее
напряжение, кВ		Номинальный ток, АНоминальный ток
отключения,
кА		Межосевое
расстояние
полюсов, мм
VB 24-630/20-2102463020210
VB 24-1250/25-210125025210
VB 24-1600/25-210160025210
VB 24-2000/25-275200025275
VB 24-2500/31. 5-275250031.5275
VB 24-3150/31.5-2753150*31.5275

* – с комплектом принудительной вентиляции корпуса FK 95 HW 230

Выключатель может быть оснащен дополнительными опциональными катушками максимальных расцепителей тока и минимального расцепителя напряжения, блокировок. По запросу может быть поставлена тележка аппарата с моторным приводом.

Технические характеристики выключателя вакуумного VB 24

ПараметрыЗначение
Номинальное напряжение, кВ15-20
Наибольшее рабочее напряжение, кВ24
Напряжение стойкости изоляции (1мин), кВ65
Напряжение стойкости изоляции к импульсу, кВ125
Номинальная частота, Гц50
Номинальный ток, А63012501600200025003150*
Номинальный ток отключения, кА202531,5
Ток термической стойкости (3сек), кА202531,5
Ток электродинамической стойкости506380
Коммутируемый ёмкостный ток одиночной конденса-
торной батареи, А		630
Напряжение питания цепей управления и элементов
вспомогательных цепей, В		220 AC/DC
Номинальный цикл операцийО-0,3с-ВО-180с-ВО
Продолжительность выключения, мс≤ 50
Продолжительность дуги, мс≤ 15
Общая продолжительность выключения, мс≤ 65
Продолжительность включения, мс≤ 70
Разновременность размыкания/замыкания контактов
полюсов, мс		≤ 2≤ 3
Время взвода силовой пружины в автоматическом
режиме, с		≤ 15
Электрическое сопротивление главной цепи полюса,
мкОм		≤ 45≤ 35≤ 25
Коммутационный ресурс при номинальном токе отклю-
чения, цикл		5030
Механический ресурс, цикл300002000010000
Диаметр разъединяющих контактов, мм35495579109
Межосевое расстояние полюсов, мм210275
Стойкость к сейсмическим воздействиямдо 9 баллов по шкале MSK-64
Вес не более, кг140140175215270280

* – с комплектом принудительной вентиляции корпуса FK 95 HW 230

С оболочками в комплекте поставляются подобранные по проекту изоляторы, контакты, заземляющие разъединителя, выкатные элементы для ячеек ТН, ТСН, СР и прочие принадлежности. Альбом готовых решений поможет легко собрать различные виды ячеек.

Таким образом разработано готовое решение для сборки комплектного устройства на 20кВ. Все сложные технические моменты решены в конструктиве, сборщику остается только установить ошиновку, трансформаторы и РЗА. Как всегда, высокое качество корпусов и аппаратов Арум доступно по стоимости. Сборщики КРУ могут быстро приступить к работе на стадии реализации проекта, собрать продукт высокого класса и хорошо заработать.

Author

admin

Модернизация вакуумных автоматических выключателей типа VV – MITSUBISHI ELECTRIC – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Экологические изменения — это экологическое заявление Mitsubishi Electric Group, выражающее позицию Группы в отношении рационального использования окружающей среды. Через широкий спектр предприятий мы помогаем внести свой вклад в создание устойчивого общества. Предупреждение о безопасности Чтобы обеспечить надлежащее использование продуктов, перечисленных в этом каталоге, обязательно прочитайте руководство по эксплуатации перед использованием. MITSUBISHI ELECTRIC CORPORATION ГОЛОВНОЙ ОФИС: TOKYO BLDG., 2-7-3, MARUNOUCHI, THIYODA-KU, TOKYO 100-8310, JAPAN G-199-2-C8933-AHQ1203 Отпечатано в Японии (MDOC) Технические характеристики могут быть изменены без предварительного уведомления. MITSUBISHI Изменения к лучшему ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ (РЕТРОФИТ) Модернизация VCB для замены существующих VCB

Мы рекомендуем заменить устаревшие VCB, чтобы обеспечить безопасную и надежную работу вашего распределительного устройства. Производство ВЦБ типа 10-ВПР-25М и 10-ВПР-25Б(Б) прекращено в 1983 году, а также поставка запасных частей, которая также была прекращена в 2000 году. устаревшие VCB с нашими совместимыми новыми VCB (Retrofit VCB), чтобы продлить срок службы оборудования и обеспечить безопасную и надежную работу вашего распределительного устройства. Увеличение количества аварий Модернизация ВЦБ повысит надежность и повысит экономическую эффективность. Использование…

Высокая надежность и сокращение времени технического обслуживания Модернизированный автоматический выключатель VV соответствует международному стандарту IEC 60056. ток отключения Номинальный ток включения при коротком замыкании Номинальный кратковременный выдерживаемый ток Выдерживаемое напряжение промышленной частоты Выдерживаемое напряжение грозового импульса Номинальное время отключения Номинальная последовательность срабатывания Вес Улучшенная изолированная рама (BMC: литой компаунд) Превосходные характеристики защиты от слежения и…

Не требует обслуживания Не требует обслуживания в течение 15 лет и более. (Интервал технического обслуживания может быть изменен в зависимости от условий окружающей среды) Смазка Mitsubishi Grease основана на фториде. При испытаниях смазки Mitsubishi признаков окисления обнаружено не было. Также было подтверждено отсутствие увеличения трения после завершения этих испытаний. Коэффициент трения остается небольшим и постоянным как при низких, так и при высоких температурах, в отличие от других типов смазок. Простая и безопасная эксплуатация Простота эксплуатации Устройство Retrofit VCB можно выдвигать или вставлять одним рычажным действием, в то время как многие…

Полная взаимозаменяемость Рабочее и управляющее напряжение / ток Диапазон колебаний рабочего и управляющего напряжения Стандарт Классификация Операция включения/управляющее напряжение Напряжение управления отключением Ток управления включением и отключением в зависимости от времени протекания тока (см. рис. 1) Название типа автоматического выключателя Управляющее напряжение (В) ) Ток (A), время (с) Замыкание Отключение ПРИМЕЧАНИЕ: Доступен другой источник управления, кроме постоянного тока 100 В. Ток управления работой двигателя в зависимости от времени протекания тока (см. рис. 2) Наименование типа автоматического выключателя Управляющее напряжение (В) Ток (А), Время (с) 1,8 ПРИМЕЧАНИЕ: Доступны источники управления, отличные от постоянного тока 100 В. (импульсный ток)…

Информация для замены Деталь Модернизация Тип VCB Тип 10-ВПР-25М 1250 А (типовой) Механизм привода Передняя панель Выдвижной механизм Вакуумная трубка переключения Первичный соединитель Выдвижная рукоятка Рукоятка ручной зарядки Контактный ограничитель разряда Один комплект из вышеперечисленного подойдет предоставляться за каждые 5 VCB. Дополнительные наборы могут быть предоставлены по запросу. Стандартные принадлежности Блокировочная пластина устанавливается на пол отсека выключателя. Блокировочная пластина ПРИМЕЧАНИЕ. Клиенты могут выполнить замену на месте, поскольку имеются подробные инструкции по эксплуатации. Доступно обучение персонала MITSUBISHI ELECTRIC…

Все каталоги и технические брошюры MITSUBISHI ELECTRIC

  1. МСЗ-HR R32

    2 страницы

  2. MFZ-KT R32

    2 страницы

  3. PLA-ZM-R32

    2 страницы

  4. PLA-M R32

    2 страницы

  5. PLA-SM R410A

    2 страницы

  6. HVRF PLFY-WL-VFM-E

    2 страницы

  7. PUMY-P R410A

    2 страницы

  8. Серия инверторов мощности Mr Slim R32

    24 страницы

  9. МСЗ-ЛН Р32

    2 страницы

  10. Каталог продукции 2020

    402 страницы

  11. Central Plant Solutions

    24 страницы

  12. I-LIFE2 SLIM

    6 страниц

  13. Гибридный VRF

    36 страниц

  14. Настенная система MSY-TP R32 High SHF

    2 страницы

  15. MSZ-HR R32 Classic Настенная система

    2 страницы

  16. МСЗ-АП Р32

    2 стр.

  17. ЦВЕТНЫЕ МОДУЛИ TFT-LCD ДЛЯ ПРОМЫШЛЕННОГО ИСПОЛЬЗОВАНИЯ

    8 страниц

  18. ОПТИЧЕСКИЕ ПРИБОРЫ

    8 страниц

  19. КРЕМНИЕВЫЕ РЧ-УСТРОЙСТВА

    12 страниц

  20. ВЫСОКОЧАСТОТНЫЕ УСТРОЙСТВА

    4 страницы

  21. SiC POWER DEVICES

    12 страниц

  22. Силовые модули

    32 страницы

  23. Маталан

    2 страницы

  24. Кооператив

    4 страницы

  25. Кондиционер

    2 страницы

  26. Корпоративное решение

    2 страницы

  27. ПЛАТА

    4 страницы

  28. Руководство для подрядчиков серии M

    47 страниц

  29. h3iMSZ-FH

    2 страницы

  30. Семейство h3i

    20 страниц

  31. CITYMULTI

    96 Стр.

  32. Контроллеры RedLINK

    4 страницы

  33. Коммерческие контроллеры

    2 страницы

  34. Улучшение ОВКВ

    4 страницы

  35. Офис

    4 страницы

  36. Жилье с несколькими арендаторами

    4 страницы

  37. Малоэтажный

    4 страницы

  38. Исторический ремонт

    4 страницы

  39. Высотное

    4 страницы

  40. распределительное устройство

    16 страниц

  41. МЕЛПРО-Д

    64 страницы

  42. Административная система (MELSAS-S)

    10 страниц

  43. Распределительный щит, модель CNF-B

    7 страниц

  44. Низковольтный блок управления двигателем с предохранителем типа F-MCC

    11 страниц

  45. Низковольтное распределительное устройство, модель AL-P

    9 страниц

  46. эскалаторы

    8 страниц

  47. Модернизация вакуумных автоматических выключателей для замены существующих MBB типа MV

    8 страниц

  48. Вакуумный электромагнитный контактор 3,6/7,2 кВ и комбинированные устройства, тип VZ-E

    16 страниц

  49. Вакуумные автоматические выключатели 3,6/7,2/12/24 кВ, тип ВПР

    23 страницы

  50. ПАССАЖИРСКИЙ ЛИФТ

    21 страница

  51. Грузовой лифт серии GFM-T

    9 страниц

  52. Мобильная картографическая система? Высокоточные мобильные измерительные системы GPS

    2 страницы

  53. Каталог оптических устройств

    8 страниц

  54. Общий каталог силовых устройств

    60 страниц

  55. Каталог силовых модулей

    20 страниц

  56. Цветные ЖК-модули TFT Каталог

    8 страниц

Архивные каталоги

  1. Кремниевые радиочастотные устройства

    12 страниц

  2. Высокочастотные устройства

    12 страниц

  3. Ассортимент продукции 2008-2009 гг.

    152 страницы

Сравнить

Удалить все

Сравните 10 товаров

Вакуумный выключатель Toshiba VY-20M25A

Вакуумный выключатель

1200 ампер

27000 вольт

Среднее напряжение

все спецификации…

  • VY-20M25A доступен как есть,
    или восстановленный
  • Восстановленный гидромолот включает
    1 год гарантии на детали и заводскую гарантию
  • Большой запас запасных частей VY-20M25A
Фотографии продукта

На этой фотографии показан автоматический выключатель, аналогичный VB6384, после того, как он был переработан
RESA Power . Фактические фотографии этого вакуумного прерывателя VY-20M25A в его текущем состоянии показаны выше.

Detailed Specs
General Specifications

Catalog #: VY-20M25A

Type: Vacuum Breaker

Manufacturer: Toshiba

Manufactured Date: 09/01/89

Serial #: 8954353

Ratings

Frame Current: 1200 amps

Voltage: 27000 volts

Electric operation

Drawout mounting

Engineering Specifications

Trip Volts: 48VDC

Close Volts: 48VDC

Charge Volts: 48VDC

Written Подробная спецификация

Toshiba VY-20M25A Вакуумный автоматический выключатель, монтируемый на выкатном устройстве, среднего напряжения, 1200 А, 27000 В, электрический привод.

Гарантия

RESA Power гарантирует это восстановленное Тошиба Выключатель VY-20M25A на один год, включая все работы, перевозку и материалы необходимо вернуть его к эксплуатационным нормам. RESA Power гарантирует, что этот выключатель работать в соответствии с вашими требованиями при компетентном надзоре и нормальных условиях нагрузки и использования. Любой ремонт, выполненный без письменного разрешения RESA Power Inc., должен аннулировать эту гарантию. RESA Power не несет ответственности перед заказчиком или любым другим лица, за косвенные убытки, упущенную выгоду или другие виды ущерба, возникающие в результате продажи или использования этого автоматического выключателя.

Toshiba VY-20M25A от RESA Power

Все вакуумные выключатели Toshiba VY-20M25A можно приобрести восстановленными до заводских стандартов (см. спецификацию заводского восстановления VY-20M25A). Вы также можете заказать вакуумный выключатель Toshiba VY-20M25A, подключенный к указанным схемам подключения. У нас также имеется большой запас запасных частей для вакуумного выключателя Toshiba VY-20M25A. Позвоните одному из наших продавцов-консультантов сегодня.

Восстановление
Восстановление автоматических выключателей

В RESA Power мы не просто восстанавливаем вакуумные выключатели, мы их восстанавливаем. Все наши Восстановленные автоматические выключатели соответствуют спецификациям NETA и ANSI C37, и все допуски проверено на соответствие или превышение спецификаций оригинального производителя. Вот как мы будем восстанавливать это Тошиба VY-20M25A для вас:

Осмотр и первоначальные испытания

Мы начнем с начального осмотра и испытаний этого вакуумного прерывателя. Сначала мы хотим проверить его механическое и электрическое действие. Затем мы проведем тест «Дуктор», тест «Меггер» и несколько других тестов. другие тесты, чтобы определить нашу отправную точку. (Дополнительное описание см. в разделе «Процедуры тестирования» ниже. )

Во время нашего первоначального тестирования мы примем к сведению любую проводку, ленту или термоусадку, которые показывают какие-либо признаки ухудшения. Мы также отметим любые пружины, имеющие признаки деформации, ржавчины, хрупкости или неправильное сжатие. Отмеченные элементы будут заменены позже с использованием эквивалентных или более качественных компонентов.

Разборка, очистка и замена

Все наши восстановленные автоматические выключатели разбираются до последней движущейся части:

  • Токопроводящие части при необходимости очищаются дробеструйной очисткой и очищаются с помощью виброочистителя.
  • Детали с покрытием, имеющие признаки отслоения, повторно покрыты или заменены.
  • Изолированные детали и полюсные наконечники очищаются растворителем от силикона, масла, краски и влаги.
  • Детали рамы и механизмы проходят пескоструйную обработку оксидом алюминия, а затем перекрашиваются или перекрашиваются.
  • Все стандартное оборудование заменено новым оборудованием.
  • Все контакты заменены.
  • Роликовые и игольчатые подшипники смазываются. (Нейлоновые подшипники скольжения не требуют смазки).
  • Все пружины либо заменены, либо заменены.
  • Проводка управления очищается или при необходимости заменяется.
  • Тумблеры, выключатели двигателя и реле очищаются или заменяются идентичными или эквивалентными устройствами. Номинальные значения напряжения и силы тока всегда соответствуют исходным спецификациям или превышают их.
Повторная сборка и окончательные испытания

Теперь, когда автоматический выключатель был разобран, а все его компоненты очищены, отремонтированы или заменено, пора собирать все обратно. RESA Power следует тщательному качеству процедуры контроля при сборке для обеспечения многолетней безотказной работы. Выключатели собраны исходной заводской спецификации следующим образом:

  • Детали рамы собраны и выровнены.
  • Контактные узлы отрегулированы в соответствии с рекомендациями производителя.
  • Токоведущие детали собираются и затягиваются в соответствии со стандартами производителя или NETA.
  • Новые стопорные штифты или зажимы тщательно установлены и проверены.
  • Электрические устройства и жгуты проводов повторно устанавливаются на выключатель и проверяются в соответствии с заводскими или потребительскими спецификациями проводки.

По завершении повторной сборки полностью восстановленный автоматический выключатель подвергается повторным испытаниям и сертифицирован инженером по контролю качества. Восстановленный автоматический выключатель будет доставлен вам с пакетом заданий, содержащим первоначальный отчет о проверке, контрольный список контроля качества и окончательный Отчет об испытаниях. Эти отчеты включают всю необходимую информацию, чтобы убедиться, что вы получаете продукт высочайшего качества.

Процедуры испытаний
Тест «Дуктор»

Цифровой омметр низкого сопротивления («Дуктор») использует щупы с двумя штырями для измерения сопротивления токоведущий путь всей фазы. Этот тест включает в себя столько пути, сколько практически для каждого полюса, гарантируя, что весь полюс (а не только контакты) имеет низкое сопротивление.

Испытание «мегомметром»

Изоляция автоматического выключателя проверяется мегомметром на 1000 В («мегомметром»). выключатель испытывается во включенном положении из-за дополнительной нагрузки на изоляторы из-за натяжения пружины. Изоляция проверяется между фазой и фазой. С выключатель разомкнут, выключатель проверяется со стороны линии на сторону нагрузки каждого полюса, проверяя изоляцию между источником и нагрузкой. Регистрируется самое низкое значение каждой фазы. РЭСА Мощность поддерживает стандартное требование минимум 500 МОм, что в десять раз превышает минимальное требование NETA.

Сильноточный первичный тест инжекции

Сильноточный тест выполняется с использованием низкого напряжения (обычно менее 12 В переменного тока) сильноточного теста установлен. Каждая фаза или полюс проверяется для каждой функции расцепления, предусмотренной в расцепителе. Тест проводится в следующем порядке для стандартизации результатов:

  • Длительное время (300 % тока срабатывания)
  • Кратковременный (150 % тока срабатывания)
  • Время заземления (150 % тока срабатывания)
  • Мгновенный 1 (Определяет ток срабатывания)

1 Мгновенность не является испытанием на время, как другие. Поэтому в тесте используется короткий импульс тока а функции короткого времени замещаются или настраиваются вне диапазона мгновенной настройки.

Проверка схемы управления

Схема управления автоматическим выключателем сверяется с вашим чертежом или изготовителем. диаграмма. Автоматический выключатель имеет электрическое управление с использованием регулируемого источника питания для проверки напряжение срабатывания катушки отключения, катушки пониженного напряжения и замыкающей катушки. Максимальное напряжение также проверяется предел замыкающей катушки, поэтому он все равно будет закрываться и защелкиваться.

Гарантия

RESA Power гарантирует это восстановленное Тошиба Автоматический выключатель VY-20M25A на один год, включая все работы, доставку и материалы необходимо вернуть его к эксплуатационным нормам. RESA Power гарантирует, что этот выключатель работать в соответствии с вашими требованиями при компетентном надзоре и нормальных условиях нагрузки и использования. Любой ремонт, выполненный без письменного разрешения RESA Power Inc., должен аннулировать эту гарантию. RESA Power не несет ответственности перед заказчиком или любым другим лица, за косвенные убытки, упущенную выгоду или другие виды ущерба, возникающие в результате продажи или использования этого автоматического выключателя.

Другие продукты

Продукты, аналогичные VB6384 (VY-20M25A)
Каталожный номер Производитель Тип Текущий кадр Напряжение
ХВТ-260010012 Тошиба Вакуумный выключатель 1200 ампер 27000 вольт 906:50
ХВТ-26100-12 Тошиба Вакуумный выключатель 1200 ампер 27000 вольт
ХВК-10М40А-ВВ Тошиба Вакуумный выключатель 1200 ампер 15000 вольт 906:50
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт 906:50
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт 906:50
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт 906:50
ВК-6М 32 Тошиба Вакуумный выключатель 1200 ампер 5000 вольт
V16S-MLD Тошиба Вакуумный выключатель 600 ампер 7200 вольт 906:50

Вакуумные автоматические выключатели переменного тока – Sécheron

Вакуумные автоматические выключатели переменного тока – Sécheron

Sécheron предлагает вагоностроителям и железнодорожным операторам уникальную платформу многофункциональных автоматических выключателей переменного тока с самым большим на рынке набором конфигураций, функций и опций, включая интеллектуальную и эффективную коммутацию Point-on-Wave. MACS может поставляться как отдельное устройство или интегрироваться в AC MODBOX от Sécheron.

Sécheron предлагает вагоностроителям и железнодорожным операторам уникальную платформу многофункциональных автоматических выключателей переменного тока с самым большим на рынке набором конфигураций, функций и опций, включая интеллектуальную и эффективную коммутацию Point-on-Wave. MACS может поставляться как отдельное устройство или интегрироваться в AC MODBOX от Sécheron.

Основные преимущества

  • Широкий выбор конфигураций и опций
  • Уникальная дополнительная функция переключения «точка-на-волне»/синхронного переключения
  • Стандартные продукты и индивидуальные решения
  • Расширенные заводские испытания на надежность
  • Низкие эксплуатационные расходы
  • Низкая совокупная стоимость владения (TCO)
  • Проверенные конструкции, признанные во всем мире
  • Большой стаж
  • Экспертная служба поддержки клиентов
  • Послепродажное обслуживание по всему миру

Окружающая среда продукта

Sécheron обладает многолетним опытом проектирования и производства высоковольтных компонентов и решений переменного тока. К нам обращаются строители и операторы поездов, скоростных поездов, локомотивов и электропоездов на сетях железных дорог 15 кВ и/или 25 кВ для обеспечения электробезопасности своих тяговых цепей.

Начиная с нашего главного выключателя переменного тока, мы предлагаем вагоностроителям и операторам железных дорог широкий спектр решений от автономных главных выключателей переменного тока (MACS и BVAC) до многофункциональных устройств (MACS) со встроенным заземлителем, ограничителем перенапряжения или разъединителем. выключатель. Чтобы помочь производителям вагонов и операторам снизить пусковые токи рельсовых транспортных средств переменного тока и электромагнитные помехи, возникающие при переключении переходных процессов при включении автоматических выключателей переменного тока, компания Sécheron разработала уникальную функцию синхронного переключения «точка-на-волне», которую можно установить в нашей цепи переменного тока. выключатели типа MACS. Эта дополнительная функция позволяет добиться синхронного повторяющегося и точного закрытия и/или открытия MACS с заданным фазовым углом сетевого напряжения.
Для автостроителей, стремящихся к высокой производительности, сокращению объема инженерных работ и простоте производства транспортных средств в сочетании с меньшими затратами на техническое обслуживание, мы также можем предоставить решения «под ключ», интегрируя наши автоматические выключатели переменного тока в наши интеллектуальные, компактные высоковольтные шкафы типа MODBOX® с другими высоковольтными и компоненты низковольтной электробезопасности, измерения и управления тяговой цепью.

Все наши компоненты и решения поддерживаются экспертной службой Sécheron на всех этапах вашего проекта. Позвольте нам порекомендовать лучшее решение для удовлетворения ваших потребностей. Что бы вы ни выбрали, вы можете рассчитывать на эффективную поддержку по всему миру в течение всего срока службы вашего продукта.

Брошюры

  • Автоматический выключатель переменного тока MACS

    Язык ENDEESFRITPLPTRUCNTRJP

    Скачать

  • Дополнительная функция синхронного переключения – автоматический выключатель переменного тока

    Язык EN

    Скачать

  • Автоматический выключатель переменного тока BVAC

    Язык ЭНДЕФРРУ

    Скачать

  • Высоковольтные интегрированные системы MODBOX

    Язык EN

    Скачать

  • Программа снабжения для железнодорожных перевозок

    Язык ENDEESFRITPLPTRUCNCZTRJP

    Скачать

Описание продукта

  • Применения переменного тока 15 кВ (16,7 Гц) и/или 25 кВ (50 Гц или 60 Гц).
  • Конфигурация двойного напряжения 15/25 кВ переменного тока с MACS.
  • Максимальное рабочее напряжение 31,5 кВ AC .
  • Импульсное выдерживаемое напряжение 125 кВ или 170 кВ.
  • Тепловой ток до 1000 А.
  • Максимальная отключающая способность 25 кА (15 кВ) и 20 кА (25 кВ).
  • Максимальная включающая способность 62,5 кА.
  • Электромагнитное закрытие (MACS) или электропневматическое закрытие (BVAC).
  • Управляющее напряжение от 24 до 110 В DC .
  • Вертикальная и горизонтальная установка.
  • Дополнительная функция переключения «точка-на-волне»/синхронного переключения (при закрытии и/или открытии).
  • Дополнительный бокс на крышу для установки MACS без выреза.
  • Подходит для температуры окружающей среды от – 40°C до +70°C (от -50°C до +55°C в качестве опции).
  • Справочные стандарты: IEC 60077-4.
  • Сертифицировано на совместимость в соответствии с TSI Loc&Pas.
  • Изоляционный материал согласно EN 45545-2.



Полезные ссылки

Назад к Автоматические выключатели переменного тока

Запрос коммерческого предложения

Чтобы запросить коммерческое предложение, посетите наш специальный контактный центр, щелкнув «Поддержка Sécheron» и выбрав «Запрос коммерческого предложения» в разделах справки.

Поддержка Сешерон

поделиться

Китайский производитель силовых трансформаторов, Кольцевой главный блок, Поставщик распределительных устройств

Рекомендуется для вас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

906:50 Вид бизнеса: Производитель/Фабрика
Деловой диапазон: Электрика и электроника, Производственное и обрабатывающее оборудование
906:50 Основные продукты: Силовой трансформатор , Кольцо Основной блок , распределительное устройство , Автоматический реклоузер , Выключатель нагрузки , Шаг . .. 906:50
Зарегистрированный капитал: 108880000 юаней
Сертификация системы менеджмента: ИСО 9001, ИСО 14001

Компания Zhejiang Farady Electric, основанная в 1996 году с уставным капиталом в 10 миллионов долларов США, имеет около 20 лет опыта в производстве оборудования для передачи и распределения электроэнергии среднего напряжения.

Мы национальное высокотехнологичное предприятие, Национальная программа планирования искры, государственное высокотехнологичное предприятие, государственный инновационный научно-исследовательский центр, компания, демонстрирующая патенты.

Farady расположен в Liushi of Yueqing, Чжэцзян, Китай, основная продукция включает в себя: Трансформатор/RMU/распределительное устройство/AVR/ACR и MV внутренний и наружный переключатель. Все продукты …

Просмотреть все

Сертификаты

6 шт.

СЕРТИФИКАЦИЯ КЕМА

ИСО 9001

ИСО 14001

ИСО 18001

Сертификация PCCC

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Г-н Бенляо Чжэн

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете? Опубликовать запрос на поставку сейчас

VCB Распределительные устройства – линейное питание

Распределительное устройство с двухконтурным вакуумным выключателем открытого типа, VCB-2

Распределительное устройство с двухконтурным вакуумным выключателем, VCB-2 Комплектация:

  • Разработано в соответствии с правилами MSHA
  • Предназначен для входного напряжения 12470/7200 В переменного тока
  • Разработан с полосовыми нагревателями и защитой автоматических выключателей

Разработан с дополнительными функциями:

  • Пыле- и влагонепроницаемый корпус, предназначенный для подземных работ в тяжелых условиях
  • Фланцевые концевые заделки входных и проходных и выходных линий питания высокого напряжения
  • Крышка линейного питания «Whisker» Переключатели
  • Сетевой вакуумный выключатель 15 кВ, 600 А с ручным управлением, независимым расцепителем 125 В пост. тока, емкостным расцепителем и заземлением в открытом положении с шиной заземления
  • Реле максимального тока и замыкания на землю
  • Монитор заземления высокого напряжения линии питания
  • Устройство отключения конденсатора сетевого питания
  • Сеть электроснабжения с управляющим силовым трансформатором 5 кВА, 12470/7200 В переменного тока; Одна цепь на 20 А и три цепи на 15 А с защитой автоматическим выключателем

Разработан с дополнительными характеристиками:

  • Типоразмер 80, 3-дюймовый трубный бампер на каждом конце распределительной коробки
  • Вольтметр высокого напряжения и переключатель

Распределительный блок с двухконтурным вакуумным выключателем открытого типа, VCB-2

Распределительный блок с двухконтурным вакуумным выключателем, VCB-2 В комплекте:

  • Разработано в соответствии с правилами MSHA и правилами Пенсильванского бюро глубоких шахт
  • Предназначен для входа 12470 В переменного тока
  • Разработан с полосовыми нагревателями и защитой автоматических выключателей

Разработан с дополнительными функциями:

  • Пыле- и влагонепроницаемый корпус, предназначенный для подземных работ в тяжелых условиях
  • Линейное силовое высоковольтное крепление на шестерне, 1/4-оборотный вход без резьбы, сквозная и выходная муфты с одной проверкой заземления, пылезащитный чехол и тефлоновые изоляторы
  • Магнитные бесконтактные переключатели крышки «GO»
  • Вакуумный выключатель питания 15 кВ, 600 А с ручным управлением, расцепителем минимального напряжения 120 В перем. тока, конденсаторным отключающим устройством и изолированным заземлением выхода
  • Реле максимального тока и замыкания на землю
  • Монитор заземления высокого напряжения линии питания
  • Устройство отключения конденсатора сетевого питания
  • Сеть электроснабжения с силовым трансформатором управления 5 кВА, 12470 В переменного тока; Одна цепь на 30 А и четыре цепи на 20 А с защитой автоматическим выключателем

Разработан с дополнительными функциями:

  • Линия питания 15 кВ, 600 А, вакуумный выключатель нагрузки
  • Вольтметр высокого напряжения и переключатель
  • Амперметр и переключатель амперметра для каждой выходной цепи
  • Пакет разрешений для Пенсильвании
  • Ключ для высоковольтной муфты и монтажный кронштейн
  • Расписание 80, 3-дюймовый трубный бампер на каждом конце распределительной коробки

Трехконтурный распределительный блок с вакуумным выключателем открытого типа, VCB-3

Трехконтурный распределительный блок с вакуумным выключателем, VCB-3 Комплектация:

  • Разработано в соответствии с правилами MSHA
  • Предназначен для входа 12470 В переменного тока
  • Разработан с полосовыми нагревателями и защитой автоматических выключателей

Разработан с дополнительными функциями:

  • Пыле- и влагонепроницаемый корпус, предназначенный для подземных работ в тяжелых условиях
  • Высоковольтное крепление для линии электропитания, резьба на молнии (крупная), входная, сквозная и выходная муфты с одной проверкой заземления, пылезащитный чехол и тефлоновые изоляторы
  • Магнитные бесконтактные переключатели крышки «GO»
  • Вакуумный силовой выключатель 15 кВ, 600 А с выкатным выключателем с моторным приводом и независимым расцепителем, управляемым емкостным расцепителем
  • Реле максимального тока и замыкания на землю
  • Монитор заземления высокого напряжения линии питания
  • Устройство отключения конденсатора сетевого питания
  • Сеть электроснабжения с силовым трансформатором управления 5 кВА, 12470 В переменного тока; Одна цепь на 15 А с защитой автоматическим выключателем

Разработан с дополнительными функциями:

  • Вольтметр 0–150 В; Окно 3,5 дюйма
  • Буксирная пластина, расположенная по центру, с прикрепленным цепью 1,5-дюймовым штифтом на каждом конце распределительной коробки
  • Расписание 80, 3-дюймовый трубный бампер на каждом конце распределительной коробки



Четырехконтурный вакуумный выключатель открытого типа, VCB-4

Четырехконтурный вакуумный выключатель, VCB-4 Комплектация:

  • Разработано в соответствии с правилами MSHA
  • Предназначен для входа 13800 В переменного тока
  • Разработан с полосовыми нагревателями и защитой автоматических выключателей

Разработан с дополнительными функциями:

  • Пыле- и влагонепроницаемый корпус, предназначенный для подземных работ в тяжелых условиях
  • Line Power High Voltage Gear Mount, 8 шагов, входная, проходная и выходная муфты с мелкой резьбой, с одной проверкой заземления, пылезащитным чехлом и изоляторами из твердой резины
  • Переключатели на крышке переключателя Line Power «Whisker»
  • Сетевой вакуумный выключатель 15 кВ, 600 А с ручным управлением, независимым расцепителем, управляемым емкостным расцепителем, и заземлением в открытом положении с заземляющей шиной
  • Два правосторонних и два левосторонних вакуумных выключателя
  • Реле максимального тока и замыкания на землю
  • Монитор заземления высокого напряжения линии питания
  • Устройство отключения конденсатора сетевого питания
  • Цепь электросети с управляющим силовым трансформатором 5 кВА, 13800 В переменного тока; Три цепи на 20 А и две цепи на 30 А с защитой автоматическим выключателем

Разработан с дополнительными функциями:

  • Вольтметр 0–150 В; 3,5-дюймовое окно
  • Ключ для высоковольтной муфты и монтажный кронштейн
  • Флуоресцентные лампы мощностью 8 Вт, расположенные на каждой приборной панели



Распределительный блок с двухконтурным вакуумным выключателем открытого типа, VCB-2

Распределительный блок с двухконтурным вакуумным выключателем, VCB-2TM Комплектация:

  • Разработано в соответствии с правилами MSHA
  • Предназначен для установки на переносной прицеп, специально разработанный для открытых горных работ
  • Предназначен для входного напряжения 6600 В переменного тока, 50 Гц
    • Корпус
  • разработан в соответствии с NEMA 3R и имеет прокладки, установленные в крышках и дверях
  • Двери с ветровыми раскосами
  • Разработан с полосовыми нагревателями и защитой автоматических выключателей

Разработан с дополнительными функциями:

  • Двери и крышки, оборудованные выключателями с линейным питанием «Whisker»
  • Вакуумный силовой выключатель 15 кВ, 1200 А с моторным приводом, расцепителем минимального напряжения 120 В перем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
