BB-TEL 10 20 1000 вакуумный выключатель – цена, схема

Вакуумный выключатель BB-TEL-10-20/1000

• Главная
• Вакуумные выключатели
• Вакуумный выключатель BB-TEL-10-20/1000

Вакуумный выключатель BB-TEL-10-20/1000

Под заказ

Вакуумный выключатель BB-TEL-10-20/1000 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частоты 50 Гц с номинальным напряжением до 10 кВ. Гашение дуги переменного тока осуществляется в вакуумной дугогасительной камере с аксиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.

• Описание
• Характеристики
• Документация

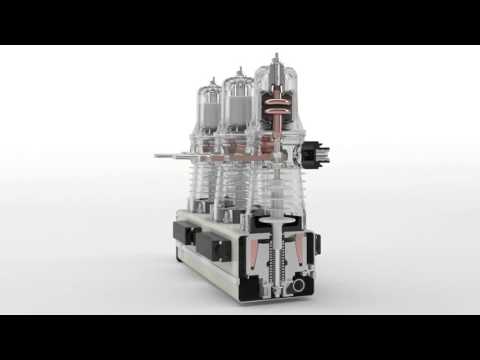

• Видеообзор

Структура условного обозначения

Пример: вакуумный выключатель BB-TEL-10-20/1000 У2 046

1. BB – выключатель вакуумный;
2. TEL – фирменная марка предприятия;
3. 10 – номинальное напряжение, кВ;
4. 20 – номинальный ток отключения, кА;
5. 1000 – номинальный ток, А;
6. У – климатическое исполнение;
7. 2 – категория размещения;
8. 046 – конструктивное исполнение по каталогу.

Конструкция вакуумного выключателя BB-TEL-10

Выключатель BB-TEL-10-20/1000  состоят из трех полюсов, установленных на металлическом корпусе, в котором размещаются электромагнитные приводы каждого полюса с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.

Основные узлы выключателей на ток до 1000 А размещаются в закрытом изоляционном корпусе круглого сечения, выполненном из механически прочного и дугостойкого материала, защищающего элементы полюса от механических повреждений и воздействий электрической дуги тока КЗ. Внешний вид выключателя BB/TEL-10-20/1000 У2 представлен на рис.1.

Крепление выключателей к металлическим элементам КРУ и КСО осуществляется посредством болтов М10, резьбовые отверстия для которых имеются на боковых сторонах металлического корпуса. Выключатели могут работать в любом пространственном положении. Выключатели на номинальный ток 1600 А конструктивно отличаются от выключателей на 630-1000 А устройством изоляционных корпусов, способом установки в них ВДК и способом крепления выключателей.

Изоляционные корпусы прямоугольного сечения открыты снизу и сверху для вентиляции воздуха и охлаждения токоведущих частей. С передней и задней сторон к корпусам крепятся изоляционные листы толщиной 10 мм для придания им необходимой жесткости. На противоположной стороне токоведущих выводов круглого сечения в полимерной части выключателя имеются закладные металлические втулки (6 шт.) с отверстиями под болт М16, с помощью которых выключатели устанавливаются на вертикальное металлическое основание приводом вниз или вверх. Общий вид выключателя представлен на рис. 2.

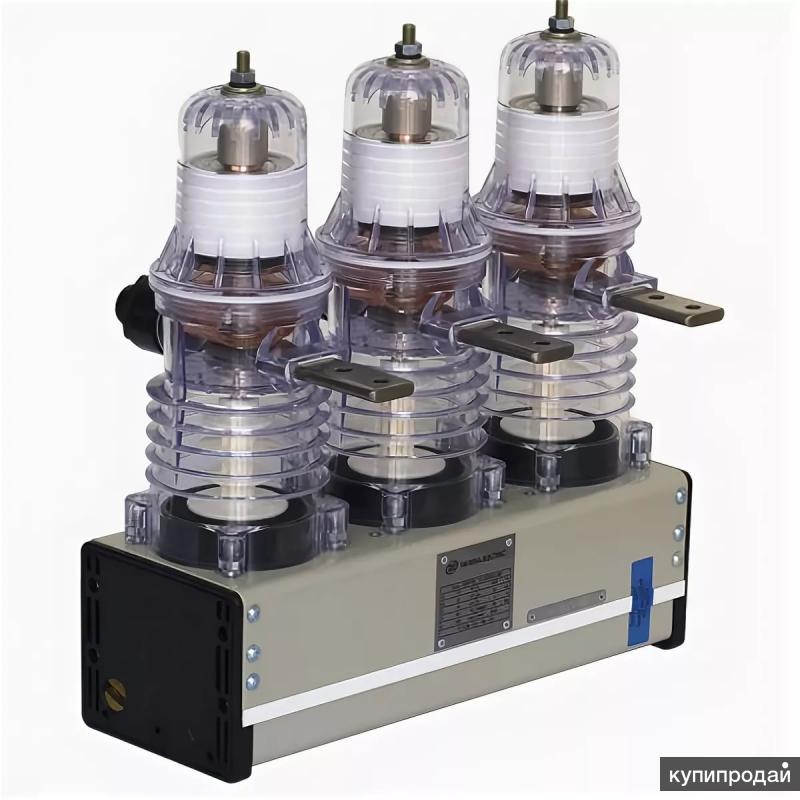

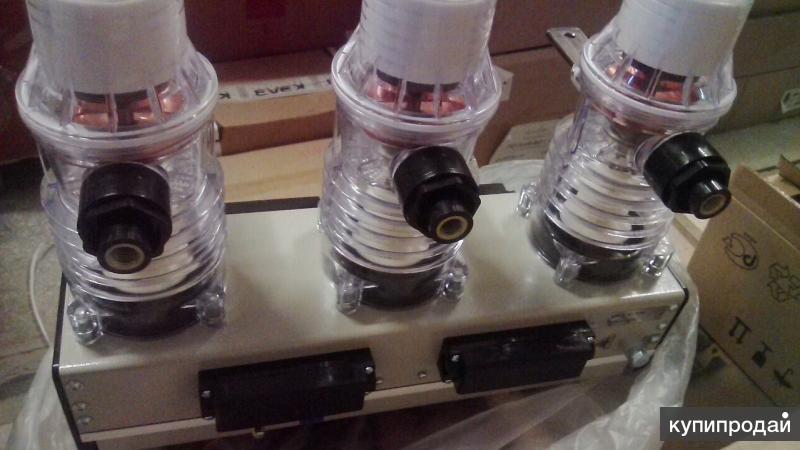

Рис. 1 – Внешний вид выключателя BB/TEL-10-20/1000 У2

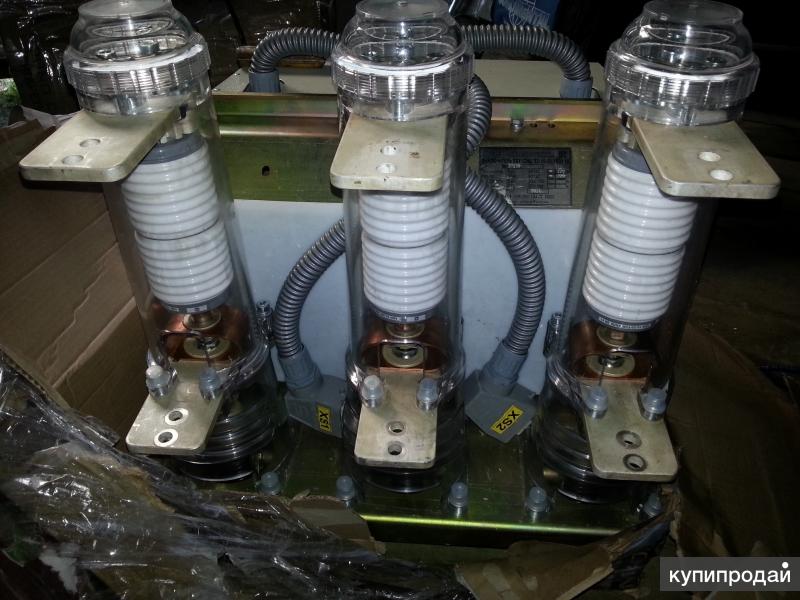

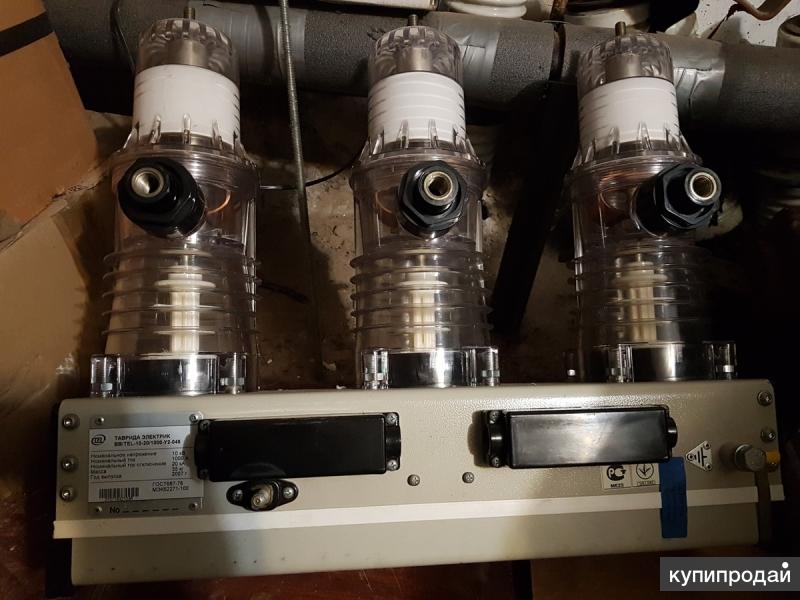

Рис. 2 – Общий вид выключателя BB/TEL-10-20/1000 У2

Особенности и преимущества выключателей BB-TEL 10-20/1000

1. Выключатели такого типа обладают высоким механическим и коммутационным ресурсом.
2. Снижения потребления электроэнергии по шинам оперативного напряжения.
3. Уменьшенный вес и малые габариты.
4. Простота и удобство установки и настройки в любых типах КРУ и КСО.
5. Универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей.
6. Не требуют обслуживания во время всего срока эксплуатации.

Упаковка

Выключатели, поставляемые отдельными модулями, упаковываются следующим образом:

1. выключатели упаковываются в отдельную картонную коробку из гофрированного пятислойного картона (ГОСТ 7376) с внутренними пено3 пластовыми или картонными уплотнителями,
2. блоки управления, питания, автономного включения и другое вспомогательное оборудование (разделительные трансформаторы, блоки разделения и размножения, фильтры) упаковываются в отдельные картонные коробки,
3. комплект адаптации выключателя в КРУ или КСО упаковывается в одну или несколько коробок из гофрированного картона.

Эксплуатационная документация (руководства по эксплуатации ВВ и БУ, инструкция по монтажу и эксплуатации ВВ, технический паспорт) упаковывается в полиэтиленовый конверт и вкладывается в коробку с поставляемым оборудованием.

Транспортирование

Условия транспортирования выключателей в части воздействия механических факторов – жесткие (Ж) по ГОСТ 23216376 в закрытом транспорте любого вида. Общее число перегрузок – не более 3.

Выключатели транспортируются в собранном и отрегулированном виде в индивидуальных картонных коробках в вертикальном положении и располагаются в контейнере или кузове автомашины не более двух рядов. При этом коробки должны фиксироваться синтетической упаковочной лентой шириной не менее 12 мм. Между рядами коробок с выключателя3 ми должны прокладываться листы гофрокартона для повышения устойчивости транспортной тары к смятию.

При погрузке должны приниматься меры по предотвращению истирания транспортной тары (картонных коробок) о внутренние поверхности кузова автомашины.

При транспортировании и погрузочно-разгрузочных работах запрещается кантовать выключатель и подвергать его резким толчкам и ударам. Для подъема и перемещения выключателей необходимо использовать отверстия на боковых стенках коробок и транспортные тележки. Общее число перегрузок – не более 3.

Условия транспортирования выключателей в части воздействия климатических факторов внешней среды:

1. верхнее значение температуры воздуха + 55°С,
2. нижнее значение температуры воздуха – 50°С.

Хранение

Хранение выключателей допускается в помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха меньше, чем на открытом воздухе, например, в каменных, бетонных, металлических с теплоизоляцией и других подобных хранилищах, расположенных в макроклиматических районах с умеренным и холодным климатом. Хранить выключатели необходимо в транспортной таре.

Условия хранения в части воздействия климатических факторов внешней среды:

1. верхнее значение температуры воздуха + 55°С,
2. нижнее значение температуры воздуха – 50°С,
3. верхнее значение относительной влажности – 100% при +15°С,
4. среднегодовое значение относительной влажности – 80% при +15°С.

Утилизация

Вакуумные выключатели не представляют опасности для окружающей среды и здоровья людей после окончания срока службы.

При утилизации ВДК с её разрушением необходимо принять меры по предотвращению травм персонала осколками керамической оболочки ВДК, например, путем наложения на неё брезентовой повязки.

Других специальных мер при утилизации выключателей не требуется.

Характеристика	Значение
Значение номинального напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального тока (Inom), А	1000
Значение номинального тока отключения(I0 nom), кА	20
Значение сквозного тока короткого замыкания, кА – наибольший пик – начальное действующее значение периодической составляющей	52 20
Значение нормированного процентного содержания апериодической составляющей, %	40
Значение тока термической стойкости, кА	20
Значение времени протекания тока термической стойкости, с	3
Значение собственного времени отключения выключателя, с, не более	0,015
Значение полного времени отключения, с, не более	0,025
Значение собственного времени включения, с, не более	0,055
Значение неодновременности замыкания и размыкания контактов, с, не более	0,004
Значение номинального напряжения питания катушек электромагнитов, В	220
Значение номинального оперативного напряжения питания – переменное, В – постоянное, В – диапазон, %	100, 110, 220 24, 48, 110, 220 85-100
Значение ресурса по коммутационной стойкости – при номинальном токе (Inom), операций “ВО” – при токах короткого замыкания I=(60-100)% от (I0 nom), операций “ВО”	50000 100
Значение механического ресурса, циклов “ВО”	50000
Значение электрического сопротивления главной цепи полюса, мкОм, не более	40
Масса, кг, не более	39
Срок службы до списания, лет	25

Сопутствующая продукция

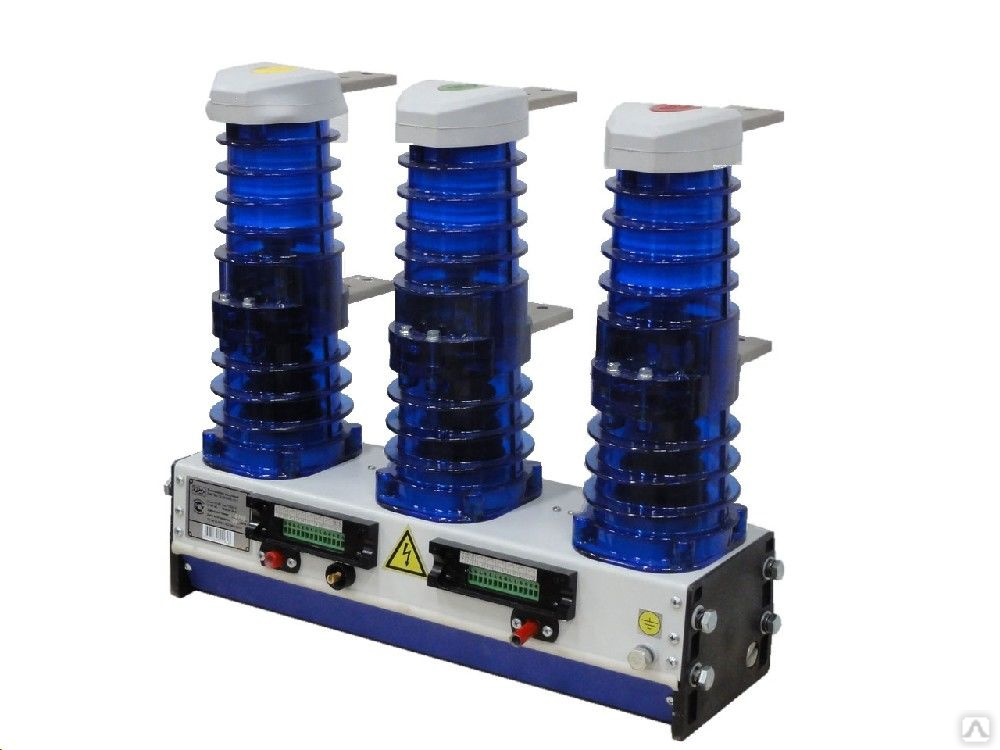

Вакуумные выключатели серии BB/TEL

Вакуумные выключатели BB/TEL предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью.

Вакуумный выключатель BB/TELL-10-8/800 У2 с номинальным током отключения 8 кА и выключатели в однофазном исполнении не являются серийно выпускаемыми изделиями. Изготовление и поставка осуществляется по согласованию.

Вакуумные выключатели BB/TEL предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью.

Вакуумный выключатель BB/TELL-10-8/800 У2 с номинальным током отключения 8 кА и выключатели в однофазном исполнении не являются серийно выпускаемыми изделиями. Изготовление и поставка осуществляется по согласованию.

В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защелкой», механически связанных общим, не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ):

• Высокая надежность;
• Отсутствие необходимости технического обслуживания в течение всего срока службы;
• Возможность установки в любые шкафы распределительных устройств среднего класса напряжений;
• Широкий диапазон оперативных питающих напряжений;
• Малое энергопотребление от сети оперативного питания;
• Функции телесигнализации;
• Сертификация изделий на соответствие национальным стандартам стран-потребителей и международным стандартам;
• Широкий спектр сервисных услуг и поддержка заказчика в течение всего жизненного цикла изделий;
• Экологическая чистота и безопасность для окружающей среды.

Вакуумные выключатели BB/TEL имеют сертификаты соответствия стандарту международной электротехнической комиссии МЭК 56, сертификат соответствия ГОСТ 687-78.

Выключатель рассчитан на работу в сетях переменного тока с напряжением до 10 кВ и номинальным током до 2000 А при токе отключения — до 31,5 кА.

Гарантийный срок эксплуатации — 5 лет. Срок службы выключателей составляет 25 лет, при этом они не требуют профилактических ремонтов и обслуживания в процессе эксплуатации.

Вакуумный выключатель BB/TEL-10 поставляется в составе выкатных элементов ВЭ/TEL и коммутационных модулей KM/TEL-10, комплектных распределительных устройств серии КРУ/TEL-10 и реклоузеров РВА/TEL-10.

Технические характеристики

Параметр	Номинальный ток отключения (кА)/номинальный ток (А)
	12,5/630; 20/630; 20/1000	20/1600	25/200 31,5/2000
Номинальное напряжение, кВ	10
Номинальный ток, А	630; 1000	1600	2000
Номинальный ток отключения, кА	12,5; 20	20	25; 31,5
Ток электродинамической стойкости, кА (амплитудное значение)	32; 51	51	63; 80
Ток термической стойкости, 3 сек. , кА	12,5; 20	20	25; 31,5
Номинальный ток отключения одиночной конденсаторной батареи, А	800
Испытательное напряжение промышленной частоты, кB	42
Механический ресурс, операций В-0, не менее	50000 (150000)	30000	30000
Коммутационный ресурс, не менее
– циклов В-0 при номинальном токе	50000 (150000)	30000	30000
– отключений при номинальном токе отключения	100
Собственное время включения, мс, не более	55
Собственное время отключения, мс, не более	15
Полное время отключения, мс, не более	25
Цикл АПВ	0-0,3с-ВО-15с-ВО-180с-ВО
Номинальное сопротивление главных контактов, мкОм, не более	60; 40	30	30
Максимальная температура окружающей среды, °С	+55
Минимальная температура окружающей среды, °С	-40
Класс изоляции по МЭК 932	2
Группа стойкости к механическим внешним воздействующим факторам по ГОСТ17516. 1	M6	M7	M7
Максимальная высота над уровнем моря, м	1000
Масса, кг
– BB/TEL 10 (с межосевым расстоянием 200 мм)	35	51	51
– BB/TEL 10 (с межосевым расстоянием 250 мм)	37	53	53
Тип применяемого блока управления	BU/TEL-220-05A БУTEL-100/220-12-ХХ БУTEL-24/60-12-ХХ БУ/TEL-100/220-21-00	БУTEL-100/220-12-ХХ БУTEL-24/60-12-ХХ БУ/TEL-100/220-21-00
