Обуховская промышленная компания – Кабельный ввод. Фонтанная арматура





 Рис.1 Кабельный ввод АФЭН 21-65-400. 3D макет. Общий вид и сечение







Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН. Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Изготовлен сальник кабельного ввода из резины В-14 ТУ 38-005-1166-98, используемой в большом диапазоне температур: от – 60°С до + 100°С. Он работает при значительной осевой деформации, создаваемой конструктивными элементами.

Использование нашего кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций.

Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля и присоединительной резьбы.

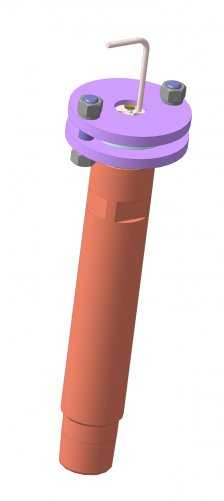

Рис. 2  Кабельный ввод Н05.200





Номенклатура кабельных вводов

В настоящий момент «Научно-производственное предприятие Обуховская промышленная компания» изготавливает

кабельные вводы следующих типов:



1) Тип Н05.200 (рис. 2):
  • Н05.200.000.00,
  • Н05.200.000.00-03,
  • ВК.1.21.000.00-01,
  • ВК.2.21.000.00-01.



2) Тип АФЭН 21-65 (рис. 1):
  • АФЭН 21-65-400М (рис.3),
  • АФЭН 21-65-400МВ,
  • АФЭН 21-65Э-400 (рис.4),
  • АФЭН 21-65Э-400В,
  • АФЭН 21-65-400,
  • АФЭН 21-65-400В.







Рис. 3  Кабельный ввод АФЭН 21-65-400М. Общий вид и сечение.





Технические данные кабельных вводов



КАБЕЛЬНЫЙ ВВОД ПАРАМЕТР
Давление при испытаниях,
 МПа
Номенкдатура силовых кабелей
Присоединительная резьба по ГОСТ 633-80
Диаметр
отверстий под
жилы кабеля,
мм
Число сальников, шт.
Н05.200 21 3х10; 3х16;3х25 НКТ 48 9 5
Н05.200-03 НКТ 60 9
ВК.1.21 7
ВК.2.21 9
АФЭН 21-65-400М 9;11 1
АФЭН 21-65-400МВ НКТ 60
АФЭН 21-65Э-400 НКТ 60
АФЭН 21-65Э-400В НКТ В 60
АФЭН 21-65-400 НКТ 60 2
АФЭН 21-65-400В НКТ В 60





 Рис. 4  Кабельный ввод АФЭН 21-65Э-400. Общий вид и сечение.









Габаритные размеры кабельных вводов



КАБЕЛЬНЫЙ ВВОД ГАБАРИТНЫЕ РАЗМЕРЫ
Диаметр,
 мм
Длина в затянутом состоянии,
 мм
Масса,
 кг
Н05.200  73 255 3,25
Н05.200-03
ВК.1.21
ВК.2.21
АФЭН 21-65-400М 70 250 3,4
АФЭН 21-65-400МВ 70 250 3,85
АФЭН 21-65Э-400 132 517 7,88
АФЭН 21-65Э-400В 132 517 9,7
АФЭН 21-65-400 83 329,5 7,46
АФЭН 21-65-400В 83 329,5 7,35





ООО «Научно-производственное предприятие Обуховская промышленная компания» специализируется на производстве широкого спектра нефтепромыслового оборудования. Многие годы мы поставляем высококачественные кабельные вводы для фонтанной(устьевой) арматуры ведущим российским и зарубежным компаниям. Кабельные вводы нашего производства пользуются постоянным спросом у нефтяных и газовых компаний.

Для заказа продукции звоните по телефонам:
8(831)295-50-58, 8(831)293-41-30.

Пишите:
е-mail: [email protected]







opk-oil.ru

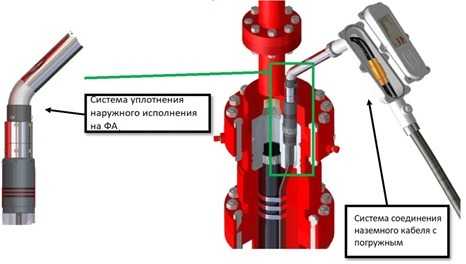

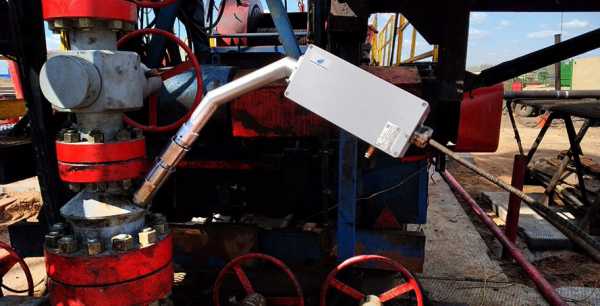

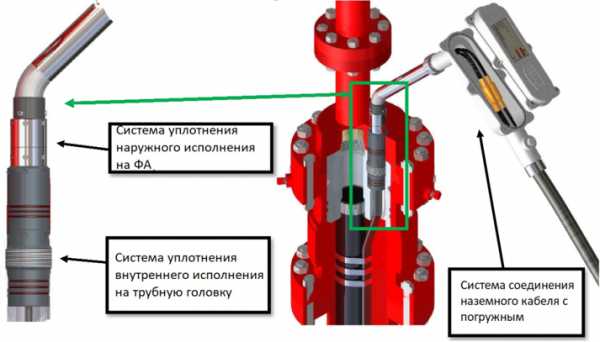

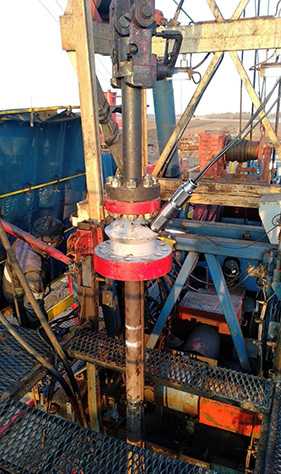

Кабельный ввод с встречно – направленной системой герметизации для фонтанной арматуры (ВКВН) / Новые системы и технологии

 ООО «НСТ» предлагает инновационное решение герметизации электрического погружного кабеля УЭЦН на фонтанной арматуре.

Наше решение использует запатентованное механическое уплотняющее устройство с прогрессивным уплотнением внутри, которое обеспечивает надежную герметизацию кабеля.

Наша технология позволяет легко и безопасно производить ремонт стандартных кабельных вводов , а так же пенетраторов любых заводов изготовителей без необходимости разбора фонтанной арматуры и  привлечения бригад КРС\ПРС.

Типы ВКВН

ВКВН-1

Типа кабеля: 3х42, 3х35, 3х25, 3х21, 3х16

Максимальное напряжение/ ток: 5000 В/ 300А (ограничено характеристиками кабеля)

Рабочее давление 21 МПа, (проходит тест при 40МПа).

Материал: углеродистая сталь, нержавеющая сталь

Тип уплотнения: одинарное

Время монтажа: 60 минут

ВКВН-2

Типа кабеля: 3х42, 3х35, 3х25, 3х21, 3х16

Максимальное напряжение/ ток: 5000 В/ 300А (ограничено характеристиками кабеля)

Рабочее давление 35 МПа, (проходит тест при 68МПа).

Материал: углеродистая сталь, нержавеющая сталь

Тип уплотнения: двойное

Время монтажа: 60 минут

Преимущества ВКВН

  • Герметизируется каждая жила кабеля. 100% надежная, механическая, простая система герметизации.
  • Возможность многократного использования (замена только эластомеров при повторном монтаже)
  • Срок службы 10 лет (при условии использования оригинальных эластомеров и соблюдения технологии монтажа)
  • Быстрый монтаж. Временные затраты на монтаж ВКВН составляют не более 1 часа.
  • Нет ограничений для тепловой обработки при помощи ППУ и АДПМ. Ограничение теплоносителя только по теплостойкости кабеля. (Уплотнения рассчитаны на работу до 300 градусов Цельсия)
  • Позволяет производить обратные промывки скважины под большим давлением, увеличивая МРП скважины.
  • Быстрое возобновление эксплуатации скважины, после замены кабеля от фонтанной арматуры до ШПВ, в случае его хищения или повреждения, не более часа
  • Укомплектовывается герметичной, взрывозащищенной  системой соединения кабеля большой диэлектрической прочности с функцией снижения избыточного давления полученного при выделении газа между изоляцией и токопроводящей жилой
  • Исключение недопустимых перегибов кабеля на выходе из кабельного ввода (380мм согласно ГОСТ Р51777-2001), которые приводят к большинству отказов по снижению изоляции
  • Безопасность проведения технологических операций на устье скважины (пропаривание фонтанной арматуры, покраска, смена манометров на ФА) ввиду высокой надежности и герметичности, исключает поражение электрическим током обслуживающий персонал. Исключает повреждения изоляции кабеля под планшайбой
  • Позволяет производить ремонт кабеля, в случае его хищения, без глушения скважины, что минимизирует простои скважины, сокращая количество циклов глушения, которые негативно сказываются на коэффициенте продуктивности скважины, и соответственно потере в добыче нефти. Подходит для любого сечения кабеля без ограничений по токовой нагрузке и материалу изоляции (свинец, полипропилен, EPDM)
  • Снижает время монтажа фонтанной арматуры в связи с отсутствием необходимости протаскивания большого метража кабеля через кабельный ввод при КРС, минимизирует риски повреждения изоляции кабеля при данной операции
  • Исключает нарушение чередования фаз в виду исключения перекручивания кабеляна выходе из планшайбы
  • Возможность герметизации освинцованного кабеля по свинцу, что защищает EPDM от разрушения при падании сероводорода

nsit-perm.ru

Комбинированный кабельный ввод

Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией. Кабельный ввод содержит корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, прокладку и манжету, внутренние каналы которых соответствуют размеру кабеля в броне, установленный на них ствол, имеющий внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость. Уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола. Кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой. Повышается безопасность, обеспечивается универсальность применения. 1 ил.



Изобретение относится к нефтяной промышленности и может быть применено для безразъемного соединения кабеля электропогружного насоса с наземной станцией.

Известно безразъемное соединение электропогружного насоса с наземной станцией. В планшайбе фонтанной арматуры, установленной на устье скважины, имеется кабельный ввод [1]. В зоне кабельного ввода с кабеля снимается броня. На жилы в изоляции надеваются разрезные опорная прокладка, манжета, нажимная прокладка. Все это вкладывается в корпус и через втулку зажимается гайкой. Кабельный ввод обеспечивает герметичность при давлении 21 МПа.

Однако при данной конструкции кабельного ввода кабель с жилами без брони находится в скважине. В процессе эксплуатации арматуры возможны:

– механические повреждения изоляции жил при спуско-подъемных операциях;

– разрушение изоляции жил средой скважины;

– декомпрессионное разрушение изоляции жил;

– скручивание жил при затяжке гайки.

Известно разъемное соединение электропогружного насоса с наземной станцией – электрическая система фирмы «FMC» [2]. В отверстие в планшайбе герметично закреплена нижняя часть коннектора. Кабель нижней части коннектора сращивают с кабелем, идущим от электропогружного насоса. Собирают фонтанную арматуру. Сращивают верхнюю часть коннектора с кабелем, идущим к наземной станции. С помощью накидной резьбовой гайки соединяют верхнюю и нижнюю части коннектора. Коннектор обеспечивает электрическую и гидравлическую безопасность соединений.

Однако он сложен в изготовлении и для сборки коннектора и сращивания кабеля требуются специально подготовленные электрики. Сращивание кабеля на скважине очень трудоемкий процесс.

Известна выбранная в качестве ближайшего аналога конструкция кабельного ввода [3]. В зоне кабельного ввода с кабеля снимают броню, на жилы, покрытые изоляцией, надевают уплотнение и вкладывают его в корпус, приваренный к планшайбе. На кабель надевается фланцевая грундбукса, которая шпильками с гайками зажимает уплотнение. Кабельный ввод обеспечивает герметичность при давлении 14 МПа.

Однако при данной конструкции кабельного ввода остаются недостатки предыдущей конструкции, за исключением отсутствия повреждения жил от скручивания

Техническим результатом изобретения является возможность установки электрически и гидравлически безопасного комбинированного кабельного ввода на все типы фонтанных арматур.

Указанный технический результат достигается тем, что на кабель в броне, пропущенный через корпус кабельного ввода, надевают прокладку, манжету и вкладывают в корпус. Затем выше торца корпуса на определенной длине с кабеля снимают броню. На корпус наворачивают гайку со шпильками. На кабель надевают ствол, который нижним концом входит в корпус и прижимает манжету, разводят жилы в изоляции и последовательно устанавливают опорную прокладку, уплотнение, нажимную прокладку и вкладывают их в конусную полость верха ствола, на кабель надевают фланцевую грундбуксу, устанавливают ее на ствол и шпильки затягивают гайками.

Совокупность этих признаков обеспечивает достижение цели. Наличие манжеты, уплотняющей кабель по броне, защищает жилы в изоляции от воздействия скважинной среды, уменьшает вероятность декомпрессионного разрушения изоляции жил, исключает механические повреждения изоляции жил при спуско-подъемных операциях.

Установка уплотнения на жилы в изоляции и зажим его фланцевой грундбуксой обеспечивают высокую герметичность кабельного ввода и исключается повреждение жил от скручивания.

На чертеже показан общий вид предлагаемого комбинированного кабельного ввода.

Комбинированный кабельный ввод содержит корпус 1 с прокладкой 2 и манжетой 3 во внутренней полости, имеющие каналы 4 по размерам кабеля в броне, на наружной поверхности гайку 5 со шпильками 6; ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10 с опорной прокладкой 11, уплотнением 12, нажимной прокладкой 13, на шпильки 6 надеты фланцевая грундбукса 14 с гайками 15.

Комбинированный кабельный ввод собирается следующим образом:

Корпус 1 устанавливается герметично в планшайбу. Пропускается кабель через отверстие в корпусе 1. На кабель в броне надеваются прокладка 2 и манжета 3, имеющие каналы 4 по размерам кабеля, они укладываются во внутреннюю полость корпуса 1, на определенной длине с кабеля снимается броня. Гайка 5 со шпильками 6 надевается на кабель и наворачивается на корпус 1. Ствол 7, имеющий в нижней части канал 8 по размерам кабеля в броне, в средней части цилиндрический канал 9, в верхней части конусную полость 10, надевается на кабель и нижним торцом прижимает манжету 3. На жилы в изоляции последовательно надеваются опорная прокладка 11, уплотнение 12, нажимная прокладка 13 и все это вкладывается в конусную полость 10 ствола 7, в последнюю очередь на кабель, а затем на шпильки 6 надевается фланцевая грундбукса 14 и затягивается гайками 15.

Предлагаемая конструкция комбинированного кабельного ввода обеспечивает герметичность по жилам в изоляции уплотнением 12, наличие фланцевой грундбуксы 14 исключает повреждение жил от скручивания. Манжета 3, уплотняющая кабель по броне, не допускает попадания скважинной среды на жилы кабеля и уменьшает вероятность декомпрессионного разрушения изоляции жил. Отсутствие жил без брони в скважине исключает их повреждение при спуско-подъемных операциях.

Предлагаемый комбинированный кабельный ввод может быть изготовлен и смонтирован на планшайбе фонтанной арматуры теми же средствами, что и известные кабельные вводы. Это в совокупности с положительным эффектом свидетельствует о промышленной пригодности предлагаемого изобретения.

Источник информации

1. Кабельный ввод АФК 210СУ.300 СБ.

2. Общий каталог устьевого оборудования на 1996-1997 г. «FMC».

3. Авторское свидетельство SU 1640360, 1991.

Комбинированный кабельный ввод, содержащий корпус, уплотнение, обеспечивающее герметичность кабеля по жилам в изоляции, отличающийся тем, что корпус снабжен прокладкой и манжетой, внутренние каналы которых соответствуют размеру кабеля в броне, установленным на них стволом, имеющим внизу канал по размерам кабеля в броне, в средней части цилиндрический канал, а вверху конусную полость, уплотнение выполнено с опорной и нажимной прокладками и размещено в конусной полости ствола, а кабельный ввод снабжен установленной на наружной поверхности корпуса гайкой и фланцевой грундбуксой, связанной посредством шпилек с гайкой.

findpatent.ru

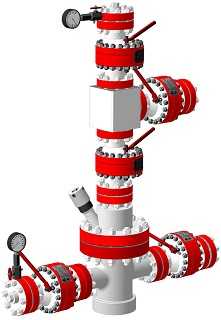

Арматура фонтанная – Нефтепромысловое оборудование

ТУ3660-004-43662384-99



Арматура предназначена для герметизации устья скважин, регулирования режима их эксплуатации, присоединения устройств для исследования скважин и проведения технологических операций.

Арматура оснащена надежными, легкоуправляемыми и высокогерметичными задвижками типа 3Д. В качестве регулирующего органа применяется дисковая штуцерная задвижка типа ЗДШ, предназначенная для ступенчатого регулирования расхода жидкости. Замена штуцеров в задвижке ЗДШ производится одним оператором в течение 3-5 мин. при закрытом положении шибера без сброса давления из системы.

Отсутствие свободного объема в задвижках этого типа исключает возможность попадания и замерзания воды в корпусе задвижки. Используемые материалы и сплавы обеспечивают высокую стойкость против износа и коррозии.

Может трансформироваться в вариант АНК.

По согласованию с заказчиком возможны любые варианты исполнения и комплектации.



АФК1-65х21.4.00

Схема

1 – Вентиль манометрический;

2 – Клапан обратный;

3 – Переводник;

4 – Крестовина;

5 – Задвижка дисковая типа ЗД;

6 – Тройник;

8 – Штуцер в сборе с ответным фланцем;

7 – Фланец ответный;

9 – Кабельный ввод;

10 – Фланец резьбовой;

11 – Заглушка с резьбой НКТ;

12 – Фланец резьбовой;

13 – Заглушка с резьбой НКТ;

14 – Манометр;

15 – Прокладка ГОСТ 28919-91;

16 – Прокладка ГОСТ 28919-91;

17 – Клапан обратный.











 Варианты исполнения:







АФК6-65х35-4.06-00.000-01 АФК1-65х21-2.00АФК2-65х21.4.06АФК3-100_50х35-4.07





























АФК1-65х21-1.00АФК5-65х35.4.07АФК6-65х21-4.06 с обвязкой и РКУ









































Таблица характеристик:





Рабочее давление, МПа

в трубной головке, обвязке

14, 21, 35

Исполнение по ГОСТ 15150-69

ХЛ, ХЛ1, УХЛ, УХЛ1

Условный проход, мм

Ствола арматуры

65, 80, 100, 150

Боковых отводов

50, 65, 80, 100

Боковых отводов трубной головки (крестовины)

50, 65, 80

Тип соединения в оборудовании

Фланцевое, ГОСТ 28919-91

Присоединительная резьба

К насосно-компрессорным трубам

НКТ 73, НКТ 89, НКТ 114

ГОСТ 633-80

К обсадным трубам

Обс. 146, 168, 178

ОТТМ 146, 168, 178

Баттресс 146, 168, 178

ГОСТ 632-80

Скважинная среда для фонтанной арматуры

Нефть и газ с содержанием механических примесей до 25 мг/л и объемным содержанием СО2 и Н2S до 6%.

К1, К2, К3 по ГОСТ 13846-89

Температура скважинной среды, °С

Не более 120







www.prod-oil.ru

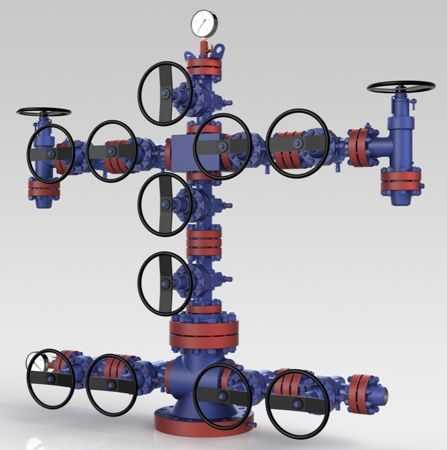

Арматура фонтанная и нагнетательная АФК, АНК

Арматура фонтанная, выпускаемая в соответствии с ГОСТ 13846-89 и ТУ 3665-010-00221801-99, предназначена для герметизации устья насосных (ЭЦН, ШГН) и фонтанных нефтяных и газовых скважин, перекрытия и направления добываемой продукции в манифольд, а также проведения необходимых технологических операций.

Арматура предназначена для эксплуатации в холодном и умеренном макроклиматических районах по ГОСТ 16350-80. Категория размещения 1 по ГОСТ 15150-69.

Температура окружающего воздуха при эксплуатации от минус 60о С до плюс 40о С. Рабочий температурный диапазон от -60°С до +120°С.

Класс материала и уровень технических требований (УТТ) в зависимости от условий эксплуатации по ГОСТ Р 51365-2009.

Скважинная среда в зависимости от исполнения может содержать до 6% С02 и h3S по объёму каждого. Арматура сертифицирована на соответствие государственным стандартам Российской Федерации (ГОСТ Р) и межгосударственным стандартам (ГОСТ), применяемым на территории Российской Федерации.

Имеет разрешение на применение, выданное Федеральной службой по экологическому, технологическому и атомному надзору.

Арматура может проектироваться и изготавливаться по индивидуальным заказам потребителей с учётом условий эксплуатации, выбранного класса материала комплектующих и в необходимых компоновочных сочетаниях.



Типовые схемы по ГОСТ 13846-89Рабочее давление, МПа(PSI)Условный проход, мм. (in) ствола и боковых отводов елкиУсловный проход, мм. (in) боковых отводов трубной головки
 АФ1, АФК1 14(2000), 21(3000), 35(5000), 70(10000), 105(15000) 50(2.1/16), 65(2.9/16), 80(3.1/8), 100(4.1/16) 50 (2.1/16), 65 (2.9/16)
 АФ2, АФК2
 АФ3, АФК3
 АФ4, АФК4
 АФ5, АФК5
 АФ6, АФК6



1. Крестовина; 2. Переходник; 3. Задвижка; 4. Тройник фланцевый; 5. Тройник безфланцевый; 6. Переходник фланцевый; 7. Кабельный ввод; 8. Дроссель регулируемый; 9. Дроссель нерегулируемый; 10. Отвод; 11. Фланец колонный; 12. Фланец резьбовой; 13. Вентиль; 14. Манометр.

Основные параметры
скважинная среда в зависимости от исполнения (ХЛ, К1, К2) :
до 6% С02 и h3S

рабочий температурный диапазон:
от -60°С до +120°С

рабочая среда:
нефть, газ, раствор, вода

рабочая температура:
-60оС +120°С

климатическое исполнение :
АА, BB, СС, DD, EE, FF, НН

Кабельный ввод по заказу



АФК1-65х21 ХЛ, К1, К2; АФКЭ1-65х21 ХЛ, К1, К2; АФК2-65Х21 ХЛ, АФК3-65Х21 ХЛ, АФК3-65Х21 ХЛ (9 задвижек), АФК4-65Х21 ХЛ, АФК5-65Х21 ХЛ, АФК6-65Х21 ХЛ, АФК1-65х35 ХЛ, АФК1-65х35 ХЛ, АФК2-65Х35 ХЛ, АФК3-65Х35 ХЛ, АФК4-65Х35 ХЛ, АФК5-65Х35 ХЛ, АФК6-65Х35 ХЛ, АФК1-80/65х21 ХЛ, АФК2-80/65Х21 ХЛ, АФК3-80/65Х21 ХЛ, АФК4-80/65Х21 ХЛ, АФК5-80/65Х21 ХЛ, АФК6-80/65Х21 ХЛ, АФК1-80/65х35 ХЛ, АФК2-80/65Х35 ХЛ, АФК3-80/65Х35 ХЛ, АФК4-80/65Х35 ХЛ, АФК5-80/65Х35 ХЛ, АФК6-80/65Х35 ХЛ, АФК1-80х21 ХЛ, АФК2-80Х21 ХЛ, АФК3-80Х21 ХЛ, АФК4-80Х21 ХЛ, АФК5-80Х21 ХЛ, АФК6-80Х21 ХЛ, АФК1-80х35 ХЛ, АФК2-80Х35 ХЛ, АФК3-80Х35 ХЛ, АФК4-80Х35 ХЛ, АФК5-80Х35 ХЛ, АФК6-80Х35 ХЛ, АФКЭ1-100Х21 ХЛ, АФК2-100Х21 ХЛ, АФК3-100Х21 ХЛ, АФК4-100Х21 ХЛ, АФК5-100Х21 ХЛ, АФК6-100Х21 ХЛ, АФК1-100Х35 ХЛ, АФК2-100Х35 ХЛ, АФК3-100Х35 ХЛ, АФК4-100Х35 ХЛ, АФК5-100Х35 ХЛ, АФК6-100Х35 ХЛ, АФК6-150/100х21 ХЛ, АФКЭ1-65х21-19 ХЛ (АФЭН), АФК2-65х35, АФК3-65х35 ХЛ, К1, К2; АФК6-80/65-21 ХЛ, К1, К2; АФК6-80/65-35 ХЛ, К1, К2; АФК6-80х21 ХЛ, К1, К2; АФК6-80х35 ХЛ, К1, К2; АФК6-100х21 ХЛ, К1, К2; АФК6-100х35 ХЛ, К1, К2; АФК6-150х100-21 ХЛ, К1, К2; АФКЭ1-65х21-19 ХЛ, К1, К2.

bno.su

Фонтанная устьевая арматура АФК(Э)1. ООО «Уралнефтемаш»

Арматура АФКЭ1-65х21 ХЛ

Фонтанная устьевая арматура АФК(Э)1–65×21 ХЛ предназначена для герметизации устья скважины, пропуска добываемой среды в нужном направлении, её регулирования и контроля по расходу и давлению, подвешивания подъемной колонны НКТ со скважинным оборудованием нагнетания рабочей жидкости в скважину и контроля режима закачки рабочей жидкости в скважины.

Арматуру устанавливают на колонную обвязку нефтяных и газовых скважин в процессе их освоения, опробования и эксплуатации. Уменьшенные массогабаритные характеристики упрощают обслуживание скважины, снижают возможность замораживания, что особенно важно при малых объемах добычи.

Стандарты и сертификаты

  • Фонтанная арматура предназначена для работы в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350–80.
  • Климатическое исполнение арматуры: УХЛ, ХЛ.
  • Категория размещения: I по ГОСТ 15150–69.
  • Температура окружающего воздуха: от -60°С до +40°С.
  • Арматура предназначена для некоррозионной, либо коррозионной скважинной среды К1 и К2.
  • Сертификат соответствия: № С-РТЭ.002.ТУ.00273.
  • Срок действия: по 15.02.2020 г.

В настоящее время осуществляется серийное производство арматуры: АФКЭ1-65х14 ХЛ, АФКЭ1-65х21 ХЛ, АФКЭ1-65х35 ХЛ, АФКЭ1-65х70 ХЛ, АФКЭ1-65х14 К1 ХЛ, АФКЭ1-65х21 К1 ХЛ, АФКЭ1-65х35 К1 ХЛ, АФКЭ1-65х70 К1 ХЛ, АФКЭ1-65х14 К2 ХЛ, АФКЭ1-65х21 К2 ХЛ, АФКЭ1-65х35 К2 ХЛ, АФКЭ1-65х70 К2 ХЛ, АФКЭ1-80х14 ХЛ, АФКЭ1-80х21 ХЛ, АФКЭ1-80х35 ХЛ, АФКЭ1-80х70 ХЛ, АФКЭ1-80х14 К1 ХЛ, АФКЭ1-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФКЭ1-80х70 К1 ХЛ, АФКЭ1-80х14 К2 ХЛ, АФКЭ1-80х21 К2 ХЛ, АФКЭ1-80х35 К2 ХЛ, АФКЭ1-80х70 К2 ХЛ, АФКЭ1-100х14 ХЛ, АФКЭ1-100х21 ХЛ, АФКЭ1-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФКЭ1-100х14 К1 ХЛ, АФКЭ1-100х21 К1 ХЛ, АФКЭ1-100х35 К1 ХЛ, АФКЭ1-100х70 К1 ХЛ, АФКЭ1-100х14 К2 ХЛ, АФКЭ1-100х21 К2 ХЛ, АФКЭ1-100х35 К2 ХЛ, АФКЭ1-100х70 К2 ХЛ, АФКЭ1-80/65х14 ХЛ, АФКЭ1-80/65х21 ХЛ, АФКЭ1-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФКЭ1-80/65х14 К1 ХЛ, АФКЭ1-80/65х21 К1 ХЛ, АФКЭ1-80/65х35 К1 ХЛ, АФКЭ1-80/65х70 К1 ХЛ, АФКЭ1-80/65х14 К2 ХЛ, АФКЭ1-80/65х21 К2 ХЛ, АФКЭ1-80/65х35 К2 ХЛ, АФКЭ1-80/65х70 К2 ХЛ, АФКЭ1-100/65х14 ХЛ, АФКЭ1-100/65х21 ХЛ, АФКЭ1-100/65х35 ХЛ, АФКЭ1-100/65х70 ХЛ, АФКЭ1-100/65х14 К1 ХЛ, АФКЭ1-100/65х21 К1 ХЛ, АФКЭ1-100/65х35 К1 ХЛ, АФКЭ1-100/65х70 К1 ХЛ, АФКЭ1-100/65х14 К2 ХЛ, АФКЭ1-100/65х21 К2 ХЛ, АФКЭ1-100/65х35 К2 ХЛ, АФКЭ1-100/65х70 К2 ХЛ, АФКЭ1-100/80х14 ХЛ, АФКЭ1-100/80х21 ХЛ, АФКЭ1-100/80х35 ХЛ, АФКЭ1-100/80х70 ХЛ, АФКЭ1-100/80х14 К1 ХЛ, АФКЭ1-100/80х21 К1 ХЛ, АФКЭ1-100/80х35 К1 ХЛ, АФКЭ1-100/80х70 К1 ХЛ, АФКЭ1-100/80х14 К2 ХЛ, АФКЭ1-100/80х21 К2 ХЛ, АФКЭ1-100/80х35 К2 ХЛ, АФКЭ1-100/80х70 К2 ХЛ, АФК1Э-65х14 ХЛ, АФК1Э-65х21 ХЛ, АФК1Э-65х35 ХЛ, АФК1Э-65х70 ХЛ,  АФК1Э-65х14 К1 ХЛ, АФК1Э-65х21 К1 ХЛ, АФК1Э-65х35 К1 ХЛ, АФК1Э-65х70 К1 ХЛ, АФК1Э-65х14 К2 ХЛ, АФК1Э-65х21 К2 ХЛ, АФК1Э-65х35 К2 ХЛ, АФК1Э-65х70 К2 ХЛ, АФК1Э-80х14 ХЛ, АФК1Э-80х21 ХЛ, АФК1Э-80х35 ХЛ, АФК1Э-80х70 ХЛ, АФК1Э-80х14 К1 ХЛ, АФК1Э-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФК1Э-80х70 К1 ХЛ, АФК1Э-80х14 К2 ХЛ, АФК1Э-80х21 К2 ХЛ, АФК1Э-80х35 К2 ХЛ, АФК1Э-80х70 К2 ХЛ, АФК1Э-100х14 ХЛ, АФК1Э-100х21 ХЛ, АФК1Э-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФК1Э-100х14 К1 ХЛ, АФК1Э-100х21 К1 ХЛ, АФК1Э-100х35 К1 ХЛ, АФК1Э-100х70 К1 ХЛ, АФК1Э-100х14 К2 ХЛ, АФК1Э-100х21 К2 ХЛ, АФК1Э-100х35 К2 ХЛ, АФК1Э-100х70 К2 ХЛ, АФК1Э-80/65х14 ХЛ, АФК1Э-80/65х21 ХЛ, АФК1Э-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФК1Э-80/65х14 К1 ХЛ, АФК1Э-80/65х21 К1 ХЛ, АФК1Э-80/65х35 К1 ХЛ, АФК1Э-80/65х70 К1 ХЛ, АФК1Э-80/65х14 К2 ХЛ, АФК1Э-80/65х21 К2 ХЛ, АФК1Э-80/65х35 К2 ХЛ, АФК1Э-80/65х70 К2 ХЛ, АФК1Э-100/65х14 ХЛ, АФК1Э-100/65х21 ХЛ, АФК1Э-100/65х35 ХЛ, АФК1Э-100/65х70 ХЛ, АФК1Э-100/65х14 К1 ХЛ, АФК1Э-100/65х21 К1 ХЛ, АФК1Э-100/65х35 К1 ХЛ, АФК1Э-100/65х70 К1 ХЛ, АФК1Э-100/65х14 К2 ХЛ, АФК1Э-100/65х21 К2 ХЛ, АФК1Э-100/65х35 К2 ХЛ, АФК1Э-100/65х70 К2 ХЛ, АФК1Э-100/80х14 ХЛ, АФК1Э-100/80х21 ХЛ, АФК1Э-100/80х35 ХЛ, АФК1Э-100/80х70 ХЛ, АФК1Э-100/80х14 К1 ХЛ, АФК1Э-100/80х21 К1 ХЛ, АФК1Э-100/80х35 К1 ХЛ, АФК1Э-100/80х70 К1 ХЛ, АФК1Э-100/80х14 К2 ХЛ, АФК1Э-100/80х21 К2 ХЛ, АФК1Э-100/80х35 К2 ХЛ, АФК1Э-100/80х70 К2 ХЛ.

www.uralneftemash.ru

Кабельный ввод КВ1 – Нефтепромысловое оборудование

Кабельный ввод КВ1

ТУ3660-004-43662384-99

Кабельный ввод предназначен для герметизации жил кабеля, проходящих через фонтанную арматуру, оснащенную ЭЦН (электрическим центробежным насосом). Сальник кабельного ввода обеспечивает высокую герметичность при эксплуатации скважин. Сальник изготовлен из высокопрочного полиуретана, используемого при температурах от – 60°С до + 100°С, и статической деформации. Использование подшипника специального приспособления для демонтажа уплотнителя в конструкции кабельного ввода обеспечивает удобство выполнения монтажных и демонтажных операций.

Универсальность кабельного ввода определяется разнотипностью диаметров отверстий под жилы кабеля.

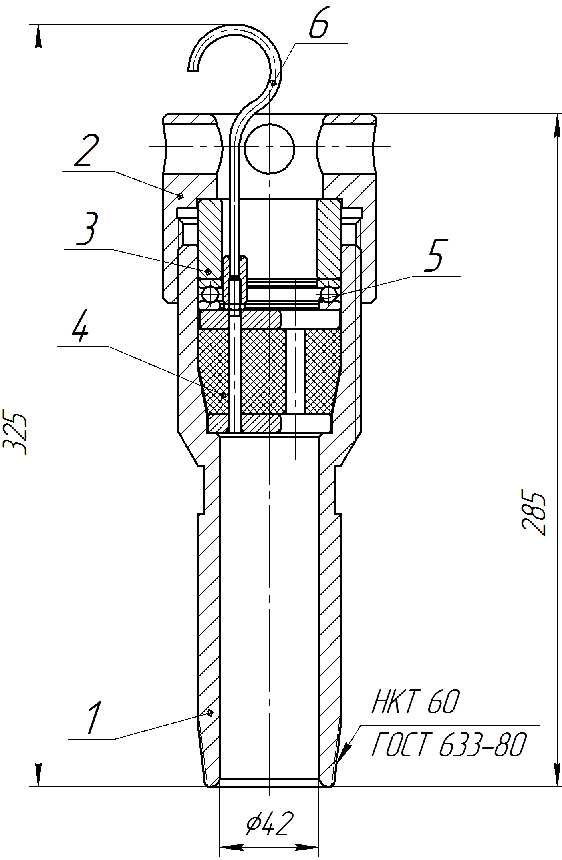

  разрез

Схема



1 – Корпус;

2 – Гайка;

3 – Втулка;

4- Уплотнение с устройством для извлечения;

5- Подшипник 8108 ГОСТ 7872-89.

6 – Ключ для извлечения уплотнения



(поставляется по требованию заказчика).

























Технические характеристики:

Рабочее давление, МПа

14, 21, 35

Присоединительная резьба

НКТ60 (73) ГОСТ632-80

Диаметр отверстий под жилы кабеля, мм

10 (12, 14)

Число отверстий в сальнике, шт

3

Рабочая среда

Нефтяная эмульсия с содержанием механических примесей до 25 мг/л с суммарным содержанием СО2 и Н2S до 0,003% и до 98% воды по объему.

Температура скважинной среды, °С, не более

120

Габаритные размеры, мм, не более

– высота

– диаметр





» 290

» Ø90

Масса, кг (не более)

» 11





www.prod-oil.ru
