Вязка арматуры под ленточный фундамент: схема, технология

Любой знает, что устойчивость и долговечность постройки зависит от того, насколько грамотно и аккуратно уложен фундамент. Он принимает на себя статическую равномерно распределенную нагрузку в течении всего срока эксплуатации. Деформацию линейных напряжений контролирует арматура, находящаяся внутри, а сжимающие нагрузки на фундамент воспринимаются бетоном.

Вязка арматуры под ленточный фундамент — это оптимальный вариант, позволяющий скрепить металлическую составляющую будущей постройки. Эти связанные металлические пруты разного диаметра, после заливания опалубки цементобетоном, сохраняют пространственный линейный контур, заданный ему при вязке.

Когда бетон набирает прочность необходимой марки, это армирование позволяет ему сохранять нужное расположение при нагрузке. Если фиксация производилось сваркой, то при вибрации цементобетона, сварочный арматурный шов может разойтись. Это создаст вероятность напряжения внутри.

Из-за этого он может разрушиться преждевременно.

Содержание

1 Особенности ленточного фундамента
2 Виды арматуры для связывания
- 2.1 Связывание металлической арматуры
- 2.2 Связывание композитной арматуры
- 2.3 Связывание стеклопластиковой арматуры
3 Схема, по которой распределяется арматура в ленточном фундаменте
4 Расчет проволоки для каркаса
- 4.1 Типы разделения проволоки
5 Инструменты для связывания арматуры
- 5.1 Крючок для связывания
- 5.2 Самодельный вязальный крючок
- 5.3 Шуруповерт с крючком
- 5.4 Вязальный пистолет
- 5.5 Связывание кусачками
6 Правила крепления стержней
- 6.1 Использование скрепок, скоб, хомутов
7 Пошаговая инструкция
- 7.1 Начало армирования
- 7.2 Укладка готового арматурного каркаса
- 7.3 Вязка остова
- 7.4 Использование дополнительных деталей для пространственной фиксации арматуры

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Виды арматуры для связывания

До производства работ нужно определиться с арматурой, которая лучше подойдет. Как правильно вязать арматуру для ленточного фундамента? Обвязка арматуры ленточного фундамента производится любым пневмоинструментом или крючком. А если их нет рядом? Используется подручный инструмент. Этим и хорош ленточный фундамент. Вязка арматуры может осуществляться даже пассатижами.

Рифленую арматуру используют в основных сечениях, потому как у него лучше сцепление с цементобетонном, а гладкую для связки в поперечных сечениях. Она будет стоить немного дешевле рифленой.

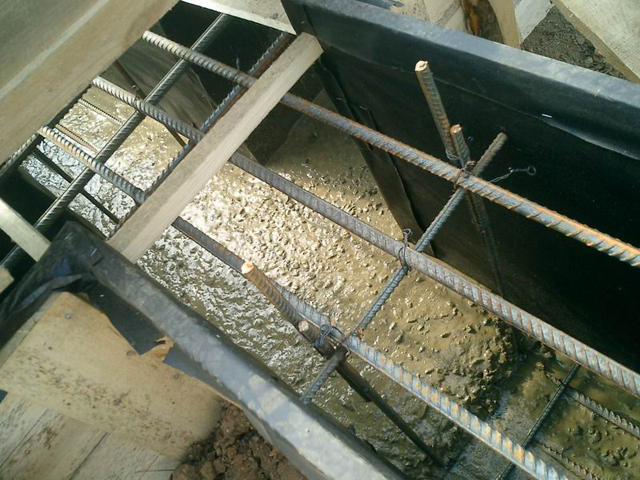

Связывание металлической арматуры

Существуют определенные правила вязки. При выборе арматуры необходимо выбирать соответствующую требованиям ГОСТ. При строительстве зачастую используется материал, который соответствует ГОСТ-5781-82. Имеет шесть классов прочности.

Ее можно сгибать при необходимости, а также приваривать при помощи сварочного аппарата. При изготовлении первого класса используют низкоуглеродистую сталь, а при изменении класса повышается концентрация легирующих добавок, из-за которых повышается механическая прочность.

Связывание композитной арматуры

Производится из стеклопластика, углепластика, базальтопластика. В ней содержатся волокна углерода, базальта, а также стеклянные и арамидные. Самая распространенная — это стеклопластиковая. Она легче, дешевле, не ржавеет, не гнется, не приваривается сварочным аппаратом. В отсутствие возможности сварки приходится связать композитную арматуру. Преимущество этого типа заключается в том, что она имеет низкую теплопроводность.

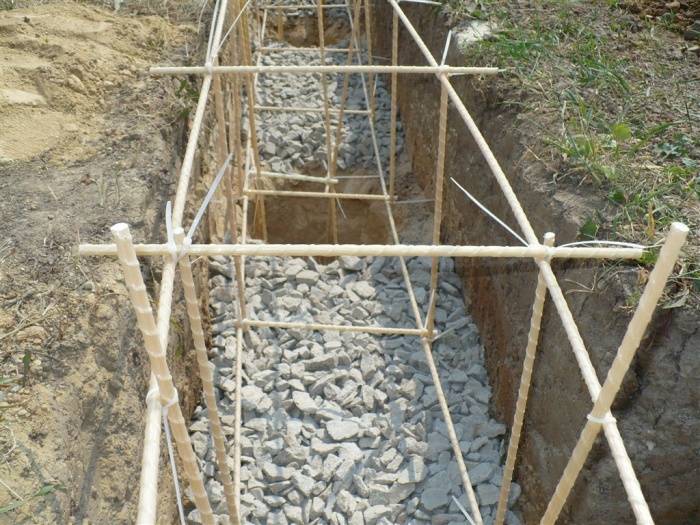

Связывание стеклопластиковой арматуры

Связанную пластиковую арматуру можно отличать от металлической по допустимому распределяемому весу. Выбирая армирующим материалом стеклопластиковую арматуру необходимо просчитать возможные нагрузки потому, что воспринимаемый ей удельный вес существенно отличается от веса, который способна воспринимать металлическая арматура. Сам процесс связывания остается таким же. Используются те же инструменты и те же сопутствующие материалы.

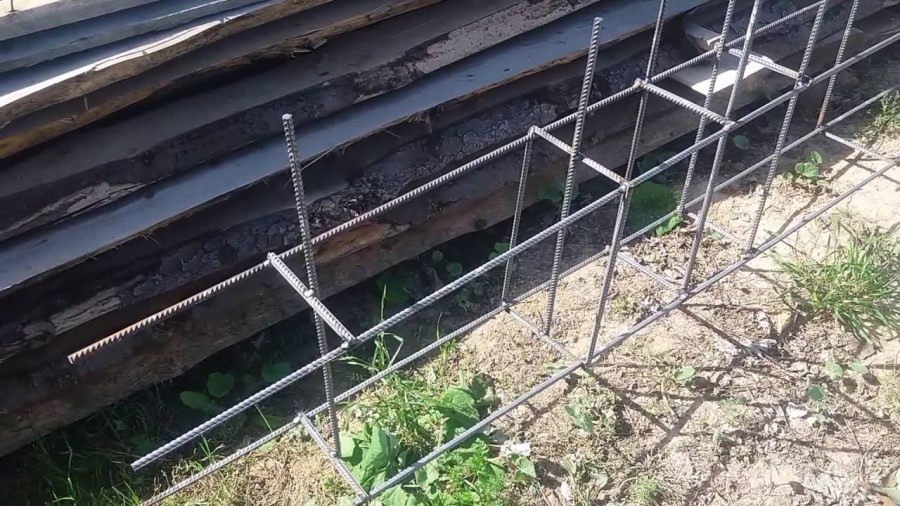

Схема, по которой распределяется арматура в ленточном фундаменте

Арматура, находящаяся в цементобетоне, распределяет нагрузку. Поэтому от качества вязки напрямую будет зависеть, насколько долго прослужит конструкция.

Особенности обустройства каркаса:

Предпочтение отдается арматуре диаметром не менее 1 сантиметра;
Должно соблюдаться минимальное расстояние от каркаса до внутренних краев опалубки, обычно 30-50 миллиметров;
Между прутами не более 40 сантиметров;
Элементы, которые идут вдоль и поперек, делаются из гладких прутьев 6-8 миллиметров;
Между хомутами 10-50 сантиметров;
Соблюдение количества ярусов по СНиП.

Расчет проволоки для каркаса

Как вязать арматуру на ленточный фундамент? Нужно проследить, чтобы характеристики соответствовали ГОСТ 3282-74. Ее подвергают температурной обработке, после чего она становится пластичной, не теряя прочностных качеств. Погрешность сечения не более 0,02 миллиметра.

Типы разделения проволоки

По способу обработки:

Отожженная;
Необработанная.

По сопротивляемости нагрузкам:

I группа;
II группа.

По наличию защиты:

Защищенная;
Не защищенная.

Инструменты для связывания арматуры

Правильная вязка арматуры для ленточного фундамента предполагает то, что узлы должны накрепко фиксироваться проволокой. Если это не будет выполнено, то при вибрации цементобетонной смеси узлы могут окончательно развязаться. После это повлечет за собой повышенные нагрузки и преждевременное разрушение.

У ленточного фундамента арматура вяжется:

Руками — крючком;
Иннерционным крючком;
Пистолетом.

Крючок для связывания

На вопрос как правильно вязать арматуру на ленточный фундамент можно ответить, что сначала нужно выбрать хороший инструмент.

Вязальные крючки отличаются по форме. Выбор инструмента сугубо индивидуален. Приобретайте его исходя из собственной техники связывания. С не подходящим инструментом очень быстро устанут руки, и вы рискуете натереть себе мозоли.

Они небольшого размера, подходят для связывания в как труднодоступных местах, так и при обычной обстановке. При покупке крючка присмотритесь повнимательнее и опробуйте сразу.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами.

Поэтому самодельные крючки также отлично подходят для вязки.

Шуруповерт с крючком

Использование шуруповерта или другого полуавтоматического инструмента позволит ускорить процесс работы, а также возможно поможет разгрузить ваши руки. Связывая арматуру ленточного фундамента своими руками, вы прикладываете больше усилий, а это при больших объемах работ может существенно отразиться на вашей производительности.

Крючок располагается на ножке. Во время работы крючок цепляет проволоку, подтягивает ее усилием вверх, а ножка, поворачиваясь, делает обороты и скручивает концы проволоки. Операция производится до достижения необходимого затягивания узла.

Вязальный пистолет

Он является лучшим инструментом для самого качественного скрепления. Но он довольно дорогостоящий.

Он используется профессиональными строителями, которые не могут позволить себе терять время. Аппарат имеет сменную катушку, на которую намотана проволока. Эти катушки заряжают прибор.

Большим бонусом этого инструмента является его так называемая «автономность». Работая с ним у вас нет нужды подключаться к сети, что делает его еще более удобным. Также помимо высокой стоимости он имеет еще один существенный недостаток. Вязальный пистолет не используется в местах ограниченного пространства.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Правила крепления стержней

По этой схеме можно обвязывать арматуру:

Проволока связывается вдвое.
Через петлю просовывается крючок.
С обратной стороны конец заматывается вокруг пересечения и тоже закладывается в крючок.
Проволока закручивается.

Рекомендованные правила и методы работы при вязке:

Стержни подтягиваются, скручиваются, концы откусываются кусачками;
Проволока скручивается в несколько оборотов при ее сильной натяжке;
Стержни и хомуты перевязываются.

Использование скрепок, скоб, хомутов

При необходимости ускорить вязку используют вышеупомянутые материалы. В этих ситуациях производится вязка руками без использования инструмента. Стержни с небольшим диаметром могут связываться самозатягивающимися пластмассовыми хомутами. Универсальные приспособления, подходящие для любых сечений. Они легкие, устанавливаются руками и не вымазывают. Не стоит забывать о том, что у них невысокая прочность и при пониженных температурах они могут повредиться.

Преимущества скоб и других фиксаторов этого же типа:

Повышается производительность;
Повышается плотность связанных узлов;
Просты в использовании.

Пошаговая инструкция

Перед вязкой надо выставить опалубку, забетонировать, нужно закупить материалы, доставить их и выполнить еще ряд подготовительных действий.

Начало армирования

Перечень действий по армированию и связыванию:

Сортировка;
Очистка от грязи;
При необходимости выравнивание стержней;
Нарезка на заготовки нужного размера;
Связывание арматурных заготовок в плоскости каркаса;
Связывание плоскостей между собой.

Диаметр выбираемой арматуры и проволоки выбирают исходя из общей нагрузки и предполагаемых габаритов ленточного фундамента.

Монтаж производят на строительном объекте. Четыре элемента каркаса связывают вместе с нахлестом. В итоге пояс будет состоять из пар скрученных стержней, которые будут вертикально и горизонтально расположены.

Укладка готового арматурного каркаса

Перед монтажом нужно подготовить основание и выставить опалубку. После идет установка двух поясов, которые после оба бетонируются.

Схема выполнения действий:

Вбивание фиксирующих стержней;
Последовательное укладывание блоков;
Проверка элементов.

Вязка остова

Лучшим из вариантов считают прямоугольный либо квадратный ленточный фундамент. Для максимальной устойчивости армирование производится квадратом, под 90 градусов. На углах фундамента производственный процесс немного усложняется из-за использования согнутых прутьев. Заготовки прикрепляют жгутами (хомутами), а на стыках крепятся усиления. Чтобы повысить прочность дома арматуру загибают и укладывают внахлест при помощи хомутов.

Полезные советы:

Уделяйте внимание армирующимся углам фундамента;
Используйте фиксаторы, чтобы арматурный каркас не соприкасался с грунтом и опалубкой;
Используйте металл необходимого качества без ржавчины;
Вяжите арматуру с нахлестами;
Если проволока недостаточно гибкая, поместите ее на полчаса в костер.

Использование дополнительных деталей для пространственной фиксации арматуры

Не стоит считать, что использованием фиксаторных приспособлений при возведении ленточного фундамента можно пренебречь. Они образуют «защитный слой», который поможет уберечь ваш фундамент от коррозии и преждевременного разрушения. Эта, казалось бы, мелочь убережет постройку и огромное количество денег.

Фиксаторы используют для фиксации нижней плоскости арматурного каркаса, укладывая их на основание, и фиксации боковых плоскостей о стенки опалубки. Также для временного скрепления элементов при монтаже каркаса.

Еще одно отличное приспособление — это скобы, которые используются для связывания пересечений арматуры. Они очень упругие и действуют пружинящим образом. Имеют диаметр от 2 до 4 миллиметров.

При строительстве ленточного фундамента необходимо со всей серьезностью отнестись к работам с арматурой. Будьте предельно внимательны! Очень важно выбрать качественные материалы, не имеющие ржавчины, а при работе строго соблюдать технологическую последовательность, чтобы ваш дом прослужил долго. Если вы сомневаетесь, то лучше предоставьте эту работу для профессионалов.

Как правильно вязать арматуру для фундамента?

При армировании фундамента металлическими элементами не всегда лучшим выходом будет использование сварки. Неразъемное соединение надежнее, но оно не сможет приспосабливаться к проседаниям грунта, которые обязательно случаются в ходе эксплуатации здания. Так что многих заинтересует вопрос, как связать арматуру для фундамента, чтобы объединить отдельные элементы между собой и при этом оставить для них определенное пространство для маневра.

Здесь очень важно использовать правильную технологию, чтобы арматура не болталась, а лишь могла немного двигаться относительно направляющей оси. Эти колебания будут незаметны для жильцов, но при этом их роль невозможно недооценить, особенно на местности с высокой сейсмической активностью.

Варианты вязки

Арматура, связанная для фундамента, может быть получена всего двумя способами:

• вязка при помощи стальной проволоки;
• использование специальных пластиковых хомутов.

Если вязка арматуры под ленточный фундамент осуществляется при помощи хомутов, то здесь все просто. Изделие обхватывает два соседних элемента, после чего хомут просто затягивают без особых усилий. Получается крепкая петля всего за пару секунд. Но стоимость такой операции будет значительно выше, так что многие предпочитают пользоваться стальной проволокой, получаемой из низкоуглеродистых марок сплава.

Брать легированную дорогую проволоку совсем не обязательно, так как после вязки конструкция будет залита бетоном, который полностью перекроет воздух, так что процесс окисления не может произойти в принципе. Поэтому нет смысла покупать более дорогие варианты, когда можно обойтись малым. Проволока специально имеет такую структуру, что хорошо гнется и позволяет удобно работать. Если вдруг вязать оказывается слишком сложно, нужно просто прокалить моток на костре, а потом охладить его на воздухе.

Прежде чем понять, как вязать арматуру на фундамент, нужно подобать материал. Проволока отличается по диаметру, так сто нужно выбирать что-то между 1,4-1,6 миллиметров. Двухмиллиметровая марка будет слишком толстой, что значительно усложнит работу с ней, а при этом никаких весомых дивидендов получить не удастся. А одномилилметровая проволока слишком слаба и может не выдержать нагрузки, так что идеальным в данной ситуации выступает именно промежуточный вариант.

Технология выполнения работ

Итак, как правильно вязать арматуру для ленточного фундамента? Такой вопрос, пожалуй, задает себе каждый перед началом операции. Существует несколько подходов к этому процессу:

• Если нужно вязать арматуру на фундамент в ручную, то потребуется купить специальный инструмент – крючок. Нужно отрезать кусок проволоки достаточной длины, после чего сложить его пополам. Далее нужно сделать завиток вокруг пальца на треть петли, после чего вставить в нее арматуру. Далее при помощи крючка нужно продеть через петлю два свободных конца и несколько раз завернуть их, чтобы обеспечить надежную фиксацию. Лишние концы обрезают кусачками.
• Второй способ также потребует складывать проволоку пополам, только вместо петельки здесь нужно лишь приложить проволоку к пруту и загнуть концы так, чтобы получился замкнутый круг. При помощи крючка также делают несколько оборотов, после чего можно завершать операцию и откусывать лишние части.
• Схема вязки арматуры для фундамента под номером три состоит в том, что сложенную пополам проволоку прикладывают снизу, после чего тянут крючком за петлю и перевязывают ее со свободными концами.
• Последний метод будет наиболее простым, так что его можно осилить и одной рукой. Крючок продевают через петлю, вытаскивают с его помощью свободные концы и закручивают их несколько раз, после чего откусывают все лишнее.

Также ответом на вопрос, как связать арматуру для ленточного фундамента, может послужить словосочетание – с помощью электрооборудования. Существует специальный прибор, позволяющий значительно ускорить процесс. Он имеет вид стандартной дрели, только с намного менее мощным двигателем, так как здесь не нужна такая скорость вращения. Работать с ним нужно по инструкции, и тогда не возникнет никаких проблем.

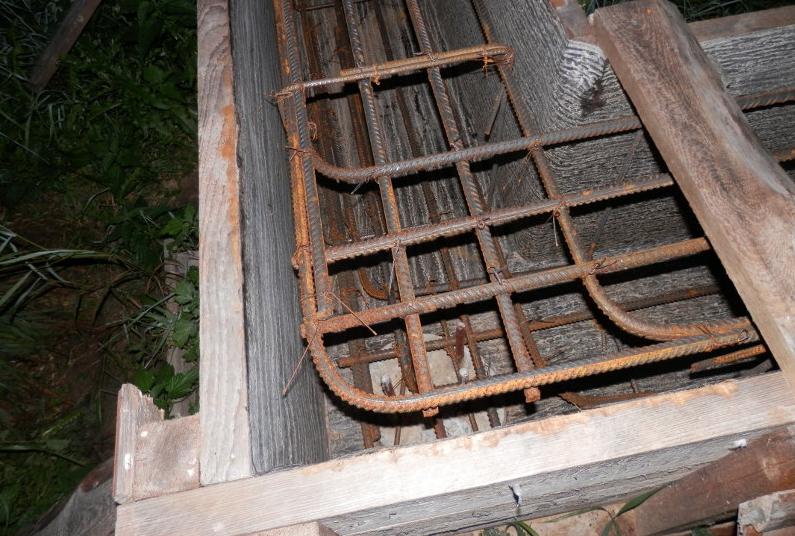

Особенности армирования углов

Правильное армирование углов ленточного фундамента требует особенного подхода, который соблюдается далеко не на всех объектах. Мало просто взять гнутую арматуру, нужно еще и правильно нею воспользоваться. Очень важно, чтобы зона напряжения в углу была минимальной, иначе это может привести к появлению трещин именно в угловых местах.

Чтобы избежать такого исхода, нужно обязательно использовать хомуты в качестве промежуточного соединительного элемента, который будет равномерно распределять нагрузку по всему периметру прута. Таким способом можно получить идеальную конструкцию, способную выдержать многолетнюю эксплуатацию.

Арматурный каркас ленточного фундамента должен быть собран из прутьев одинаковой толщины, чтобы в каждой части строения площадь контакта с поверхностью бетона была равнозначной. Любые расхождения приводят к появлению слабых мест, которые могут дать сбой в любой момент.

Поэтому не стоит самостоятельно ухудшать технические характеристики сооружения еще на самом первом этапе его строительства. Это позволит избежать многочисленных проблем в будущем, которые могли бы заставить даже перестраивать все здание с нуля.

Арматурный фундамент, подготовленный для заливки бетона с использованием вязаной арматуры из стальной проволоки Стоковое Фото ©smspsy 379107532

Поддержите Украину своим пожертвованием

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

это изображение ВойтиРегистрация 9

3 Чтобы скачать0019 создать учетную запись

Уже есть учетная запись? Войти

Я согласен с Соглашением о членствеПолучать рассылку новостей и специальных предложений

Армирование фундамента, подготовленного для заливки бетоном. Использование стальной проволоки. вязаная арматура в фундаменте, стальные стержни арматуры

— Фото автора smspsy

Получите это изображение всего за €1 с нашим новым гибким планом

Попробуйте сейчас

Как вязать арматуру для фундамента

Фундамент в первую очередь должен быть надежной опорой для дома. Для того, чтобы быть прочным, одного использования бетона недостаточно. Эта конструкция обязательно армируется. Такой способ устройства позволяет возводить конструкции, способные выдержать как огромную массу стен, так и давление грунта при весеннем взбивании.

Для производства армирующей сетки применяют стальные стержни толщиной от 6 до 32 мм. Они могут быть как гладкими, так и рифлеными. Для того чтобы соединить их в единую конструкцию, в основном используют два метода: сварку и вязку. В промышленном строительстве чаще всего используется первый, так как сетка поставляется в готовом виде с завода, где сделать такую конструкцию проще.

В частном домовладении и при строительстве небольших сооружений такой способ соединения можно считать нецелесообразным, так как для быстрого изготовления сетки на месте требуется немало сварщиков. Поэтому в таких случаях обычно используют второй способ (вязание). Далее рассмотрим, как вязать арматуру.

Этот метод лучше использовать еще и потому, что сварка ослабляет конструкцию. Кроме того, в стыках в дальнейшем может появиться ржавчина, что также сделает арматурный каркас не очень надежным, а это непременно скажется на долговечности фундамента и здания в целом. Итак, как вязать арматуру под фундамент?

В первую очередь необходимо подготовить сами прутья, а также проволоку. Последний обычно имеет диаметр 0,8-1,2 мм. Его разрезают на куски длиной около одного-двух метров. Сколько ответов на вопрос «как вязать арматуру». Самый простой способ – установка с помощью пассатижей. При этом проволока складывается пополам, проходит через соединенные стержни и связывается. Далее лишние концы обрезаются кусачками.

Часто при самостоятельном конструировании мастера задаются вопросом, как связать арматуру крючком. Это еще один довольно распространенный способ, при котором используются не пассатижи, а специальное приспособление, которое можно приобрести как в магазине, так и сделать самостоятельно из проволоки. Этот инструмент представляет собой крючок, которым складывается петля из вязаной проволоки вдвое. Его концы также наматывают на крючок после того, как они предварительно были пропущены через шатуны.

Так что “как связать арматуру крючком” – дело нехитрое. В обоих случаях проволока затягивается закручиванием крючка. Заводские модели оснащены специальной ручкой, облегчающей этот процесс. Вместо этого вы также можете использовать отвертку. Крюк просто вставляется в гнездо вместо винта. Используя ручное вязание, можно получить очень гибкие и эластичные конструкции. К их недостаткам относится возможность смещения узлов в процессе заливки фундамента.

Есть еще один способ, в котором используется проволока особого вида: скобы, коннекторы и фиксаторы. В этом случае для связывания не нужно использовать никаких инструментов. Вся работа выполняется непосредственно руками. С использованием таких элементов процесс вязания можно ускорить. В этом случае узлы будут гораздо прочнее.

Итак, теперь у вас есть представление о том, как вязать арматуру.
