Вязка и установка арматурных стержней и каркасов вручную

Категория: Арматурные работы


Ручную вязку стержней арматуры применяют при небольших объемах работ с расходом арматурной стали не более нескольких сотен килограммов в смену или в условиях, где затруднено применение заранее заготовленных каркасов и сеток.

Организация рабочего места при укладке и вязке арматуры на месте работ отличается от организации работ в мастерских. При укладке и вязке арматуры арматурщики должны передвигаться по фронту укладки. Основное в организации работ — разделение операций укладки и вязки арматуры, а также разделение труда внутри звеньев.

При разделении труда внутри звена арматурщик 5—6-го разряда производит только вязку арматуры, а подсобные рабочие раскладывают арматуру и помогают ее вязать.

Рис. 1. Вязка каркаса балки над коробом опалубки; 1 — вязка низа каркаса, 2 — короб балки, 3 — короб прогона, 4 — козелки (скамейка), 5 — вязка верха каркаса, 6 — опалубка плиты

Перед началом работ по укладке и вязке арматуры должны быть изучены рабочие чертежи, продумана организация труда, рабочие обеспечены необходимыми приспособлениями и исправными инструментами.

Арматуру к месту работ следует подавать только комплектно, иначе каркас не может быть связан. Вначале проверяют основные размеры опалубки и лишь после этого приступают к раскладке арматуры у мест ее укладки. Арматуру раскладывают в порядке, обратном сборке, т. е. те стержни, которые должны быть уложены верхними, при раскладке должны лежать внизу, и наоборот.

Бирки должны быть повернуты кверху лицевой стороной. В случае необходимости арматуру чистят и выпрямляют до подачи ее на укладку.

Каркасы фундаментных массивов целесообразно собирать у места установки, так как перевозка их, как правило, затруднена из-за больших размеров. Собранный каркас опускают в котлован краном.

Каркасы колонн можно собирать различными способами.

Если величина и вес каркаса невелики, то его устанавливают в короб опалубки вручную путем кантовки готового каркаса.

Если диаметр арматуры достаточно велик (более 16—20мм) и каркас очень тяжел, то необходимо собирать и вязать его на месте (с подмостей) путем установки отдельных стержней (рис. 1).

При вязке арматуры колонны отдельными стержнями один рабочий из состава звена опускает сверху в короб (открытый с одной или двух сторон для возможности вязки хомутов) вертикальные стержни и хомуты, второй привязывает хомуты к стержням и вертикальные стержни к выпускам арматуры нижележащих колонн или фундаментов.

Рис. 2. Инвентарь для сборки и вязки каркасов: а — ступенчатый стеллаж, б—-стеллаж в виде пирамиды, в — козелки с полочкой; 1 — полочка

Звено арматурщиков при вязке и установке арматуры для монолитных железобетонных конструкций состоит из двух человек: одного арматурщика и одного подсобного рабочего 2-го разряда. Квалификация арматурщика зависит от вида конструктивного элемента: при армировании фундаментов, колонн и плит необходим арматурщик 4-го разряда, а при армировании прогонов, балок, ригелей и арок — арматурщик 5-го разряда.

Каркас балки обычно собирают на козелках и в готовом виде опускают в опалубку.

При сборке каркаса целесообразно применять легкие переносные металлические сварные стеллажи и козелки. На рис. 2 показаны инвентарные приспособления, разработанные инструктором передовых методов труда П. И. Зиньковским и применяемые в течение ряда лет в практике строительства. Ступенчатые стеллажи (рис. 2,а) предна‘значены для раскладки заготовленных прямых стержней. Применение этих стеллажей позволяет раскладывать до 12 типов собираемый каркас в верхнем положении. Кружками показаны места работы арматурщиков стержней, различных по диаметрам и длинам, и выбирать при сборке каркасов стержни нужного размера.

Рис. 3. Примерная организация рабочего места при вязке каркасов: 1 — ступенчатые стеллажи, 2 — стеллажи в виде пирамиды, 3 — козелки с полочками, 4 — места для готовых каркасов, 5 — собираемый каркас в нижнем положений

Ступенчатые стеллажи сваривают из круглых стержней диаметром 16—2Ъмм. Для их изготовления могут быть использованы отходы стали от заготовки арматуры.

Стеллаж в виде четырехгранной пирамиды (рис. 2,6) предназначен для раскладки хомутов, полухомутиков, петель и других мелких заготовок, что облегчает выбор заготовок и ускоряет производство работ.

Козелки с полочкой (рис. 2,б) предназначены для раскладки и вязки стержней каркасов. Полочки позволяют иметь под рукой заготовки — хомуты, полухомутики, петли и т. п. Козелки сваривают из обрезков стали диаметром 16—20 мм.

При сборке и сварке больших пространственных арматурных каркасов, если необходимо работать на высоте, можно применять специальные переносные лестницы.

Рис. 4. Трубчатый ключ для загибания торчащих концов стяжек: 1 — стяжки, 2 — торчащие концы, 3—арматура, 4 — ключ

На рис. 3 показана примерная организация рабочего места при вязке каркасов с применением инвентаря, разработанного

П. И. Зиньковским. На площадке размером 15 X Х15м устанавливают ступенчатые стеллажи и стеллажи в виде пирамиды. По обе стороны стеллажей устанавливают козелки для сборки и вязки арматуры Количество козелков зависит от размеров арматурного каркаса. На такой площадке может работать одновременно бригада арматурщиков численностью до 16 человек.

Рабочим местом бригады может служить часть площадки междуэтажного перекрытия или поверхность установленной опалубки.

В том случае, если каркасы после изготовления сразу устанавливают в опалубку, места для складывания их можно не выделять.

Для успеха работы при вязке арматуры на месте важна последовательность раскладки подносимых стержней. Один арматурщик из состава звена обычно указывает подносчикам места укладки заготовленных стержней.

Перед началом раскладки прутьев и вязки узлов на опалубке плиты должны быть размечены места укладки стержней.

При вязке сеток в плите с двойной арматурой верхнюю сетку вяжут на связанной нижней, затем верхнюю сетку приподнимают и устанавливают на бетонных подкладках или на так называемых «лягушках», т. е. специально согнутых подставках из обрезков арматурной стали.

Если в арматуре плиты имеются стяжки между верхней и нижней сетками, то один из концов стяжки обычно остается в вертикальном положении. Это вызывает необходимость в загибании торчащих концов. Арматурщик Н. С. Замков предложил для загибания торчащих концов стяжек трубчатый ключ, состоящий из отрезка газовой трубы с приваренным к нему рычагом.

На рис. 220 показан общий вид ключа и прием работы им.

Железобетонные вертикальные стены и перегородки лучше всего армировать с подвижных подмостей, опускающихся или поднимающихся по мере производства работ. Удобство таких подмостей заключается в том, что арматурщик работает всегда стоя, а не в согнутом положении. До установки арматуры размечают, пользуясь шаблоном, места расположения вертикальных и горизонтальных стержней. При разметке арматурщик прибивает к опалубке через 1—1,5 ж по высоте гвозди, к которым в дальнейшем крепят вертикальные стержни. Вначале устанавливают вертикальные стержни, а затем горизонтальные с одновременной вязкой мест пересечения. Узлы вяжут в шахматном порядке (кроме двух крайних стержней по контуру). Работу ведут звеньями, состоящими обычно из двух арматурщиков.

При ручной вязке арматуры применяют следующие основные , методы работы новаторов-арматурщиков:
а) совмещение трех операций: подтягивание стержней вязальной проволокой, скручивание ее и откусывание кусачками;
б) скручивание проволоки в один-два оборота при сильном натягивании ее;
в) перевязывание стержней и хомутов не в одном, а в разных направлениях; при таком методе работы конструкция каркаса получается более жесткой.

При установке арматуры на объекте каждому арматурщику необходимо выполнять следующие правила техники безопасности: – при установке арматуры в котлованах крепления должны разбирать опытные плотники; – арматуру нельзя сбрасывать в котлован, а нужно спускать по лотку; – при установке арматуры колонн, стен и других вертикальных конструкций высотой более 3 м через каждые 2 м следует устраивать подмости с настилом шириной не менее 1м с ограждением высотой не менее 0,8 м; – запрещается, стоя на привязанных или на приваренных хомутах или стержнях, вязать или сваривать вертикально устанавливаемые каркасы;

при установке каркасов балок, стен, плит или других конструкций, смонтированных вместе с опалубкой в целые блоки, нельзя находиться на блоках до полной установки и закрепления их на месте; – запрещается армировать отдельные прогоны и балку, стоя на верху короба опалубки; армировать отдельные прогоны и балки (при отсутствии плиты) нужно сбоку короба со сплошного настила; боковой щит короба со стороны рабочего места устанавливают после армирования; настил должен быть с перилами; – хождение по заармированному перекрытию разрешается только по ходам шириной 0,3—0,4 м, устроенным на козелках; – при подаче и установке арматуры вблизи проводов, находящихся под током, надо принимать меры против возможности поражения током и возникновения короткого замыкания через установленную арматуру; – при использовании арматуры диаметром более 16мм рекомендуется первоначально устанавливать армокаркасы и к ним крепить опалубку; при более тонкой арматуре — наоборот; – при установке арматуры в опалубке нижние стержни нужно укладывать на подкладки.



Арматурные работы – Вязка и установка арматурных стержней и каркасов вручную

Вязка арматуры монолитной плиты

Содержание:

  • 1 Как правильно вязать арматуру для монолитной плиты – общие сведения
  • 2 Выбор арматурных стержней необходимой марки и диаметра
  • 3 Как связать арматуру для монолитной плиты с соблюдением технологии
  • 4 Подготовка к вязке стержней для фундамента типа монолитная плита
  • 5 Каким способом укладывается арматурная сетка для плиты
  • 6 Технология вязки арматуры для плитного основания
  • 7 Как вяжут арматуру – особенности процесса и инструмент
  • 8 Как заливается раствором бетонная плита
  • 9 Подводим итоги

Монолитные плиты, имеющие необходимую прочность, положительно зарекомендовали себя в качестве надежной фундаментной основы для различных строений. Технология изготовления разрешает использовать арматуру разных марок. Эксплуатационные характеристики фундамента зависят от толщины плитного основания и надежности силового каркаса. Арматурная сетка для плиты – ответственная конструкция, для которой используется стальной прут диаметром 10-14 мм и отожженная проволока. Для обеспечения долговечности основания важно понимать, как правильно вязать арматурную решетку.

Как правильно вязать арматуру для монолитной плиты – общие сведения

Существует принципиальная разница между плитами бетонными и железобетонными, используемыми в строительной сфере. Последние способны воспринимать значительные нагрузки за счет усиления бетонного массива с помощью арматурной решетки.

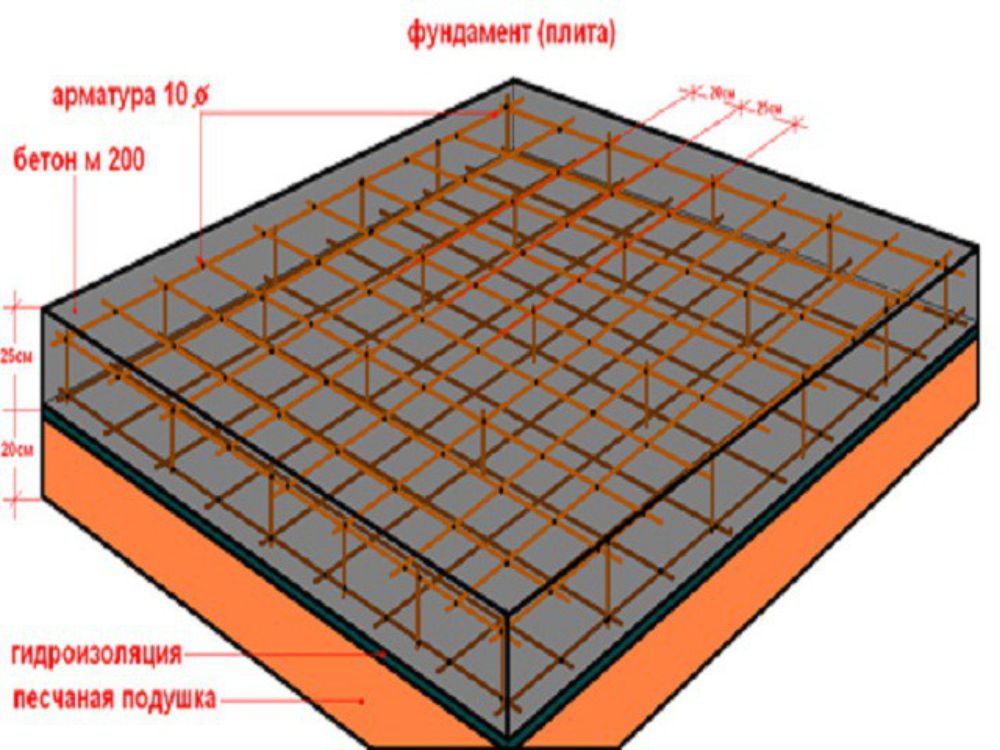

Плитный фундамент – важный элемент здания, состоящий из следующих составных частей:

  • песчано-щебеночной подушки, демпфирующей реакцию грунта;
  • марочного бетона, изготовленного по стандартной рецептуре;
  • силовой решетки, для изготовления которой можно взять арматурные стержни.

Надежность и долговечность фундаментной основы определяется качеством изготовления плиты, верхней части которой приходится воспринимать вес строения, а нижней – компенсировать реакцию почвы.

Для монолитной плиты вязка арматуры гораздо проще, чем для ленточного фундамента

Расположенная внутри бетонного массива силовая решетка из стальной арматуры выполняет ряд серьезных задач:

  • обеспечивает запас прочности фундамента;
  • предотвращает разрушение плиты и образование трещин;
  • воспринимает сжимающие нагрузки и изгибающие моменты.

Цельная плита представляет собой плавающий фундамент, обеспечивающий целостность строения при подвижках грунта. Конструкция обеспечивает устойчивость зданий на проблемных почвах при условии правильной вязки элементов арматурной решетки и использовании качественного бетона.При выполнении вязальных работ следует руководствоваться требованиями государственного стандарта, а также строительных норм и правил, регламентирующих особенности вязки.

Остановимся более детально на требованиях, предъявляемых к арматурной решетке и нюансах вязки:

  • для изготовления решетки используют ребристые прутья, обеспечивающие повышенное сцепление элементов;

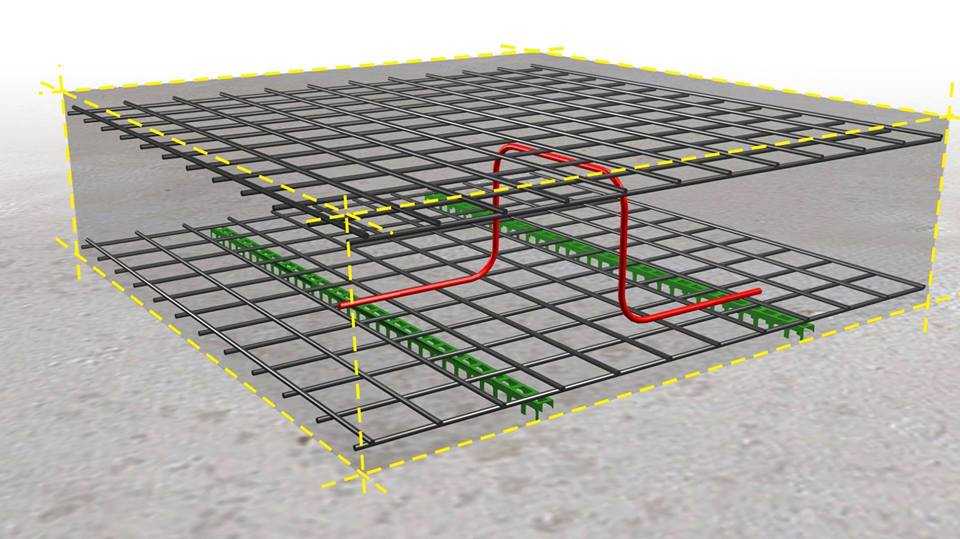

  • формируют два яруса силовых решеток, соединенных между собой вертикальными прутьями при толщине бетона 15 см и более;
  • выполняют однослойное армирование решеткой с ячейками квадратного сечения размером от 20х20 см до 40х40 см при толщине плиты менее 15 см;
  • используют для жесткого соединения элементов арматурного каркаса отожженную проволоку, предназначенную для вязания арматуры.

Отвечая на вопрос об особенностях правильной вязки арматурных элементов, предназначенных для усиления монолитного фундамента, специалисты рекомендуют использовать следующие методы вязки:

Вязка арматуры начинается с покупки металла, количество которого сначала необходимо вычислить с минимально возможным запасом
  • ручной, обеспечивающие надежную фиксацию при минимальных затратах. Для соединения прутков необходимо приложить значительные усилия при выполнении работ кусачками или с помощью вязального крючка;
  • полуавтоматический, позволяющий выполнять увеличенный объем работ за счет применения специального реверсивного устройства. Вращение крючка происходит в результате возвратно-поступательного перемещения корпуса;
  • автоматический, предназначенный для ускоренной вязки арматуры на крупных промышленных объектах. Применение специального пистолета для вязания или шуруповерта с насадкой обеспечивает повышенную эффективность работ.

Выбор инструмента для вязания осуществляется индивидуально в зависимости от объема выполняемых работ:

  • для разовой сборки арматурной решетки подойдет вязальный крючок или реверсивное устройство;
  • при изготовлении арматурных каркасов в промышленных масштабах следует использовать автоматический пистолет.

При выполнении работ следует соблюдать ряд правил:

  • для обеспечения прочного соединения стержней правильно использовать вязальную проволоку с диаметром поперечного сечения 0,8-1,4 мм;
  • соединение отдельных стержней следует производить проволокой в участках их взаимного пересечения;
  • при закручивании проволоки следует прилагать усилие, обеспечивающее жесткую фиксацию арматурных стержней

Технология изготовление решеток способом связывания превосходит метод сварки арматуры, при котором возникает локальный перегрев и значительно снижается прочность.

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас

Выбор арматурных стержней необходимой марки и диаметра

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Как связать арматуру для монолитной плиты с соблюдением технологии

В зависимости от применяемого метода вязания изменяется последовательность действий по вязке элементов каркаса. Рассмотрим порядок операций при выполнении вязки вручную.

Он предусматривает следующие действия:

  1. Нарезку проволочных заготовок длиной 0,15-0,2 м.
  2. Сгибание вязальной проволоки по центру заготовки.
  3. Размещение диагонально в узле стыковки прутков.

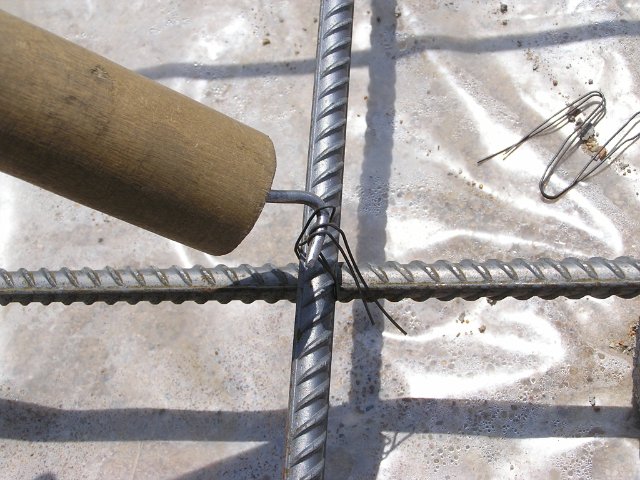

  4. Продевание вязального крючка в сформированную петлю.
  5. Втягивание в петлю с помощью крючка проволочных концов.
  6. Проворачивание рабочего инструмента в петле до необходимой силы затяжки.

При ручном выполнении работ важно контролировать силу затяжки. Повышенные усилия при работе с инструментом ведут к обрыву проволоки.

Выполнение вязальных операций с помощью реверсивного приспособления предусматривает другой алгоритм:

  1. Введение крючка устройства в петлю.
  2. Осевое перемещение рукоятки на себя.
  3. Возврат ручки в начальное положение.
  4. Повторное проворачивание крючка путем подтягивания рукоятки.

При использовании автоматического пистолета для вязки отпадает необходимость в нарезке проволочных заготовок. Находящаяся на рабочем барабане проволока подается автоматически, что позволяет выполнять вязальные работы ускоренными темпами.

Вязка считается самым хорошим методом соединения прутов

Подготовка к вязке стержней для фундамента типа монолитная плита

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

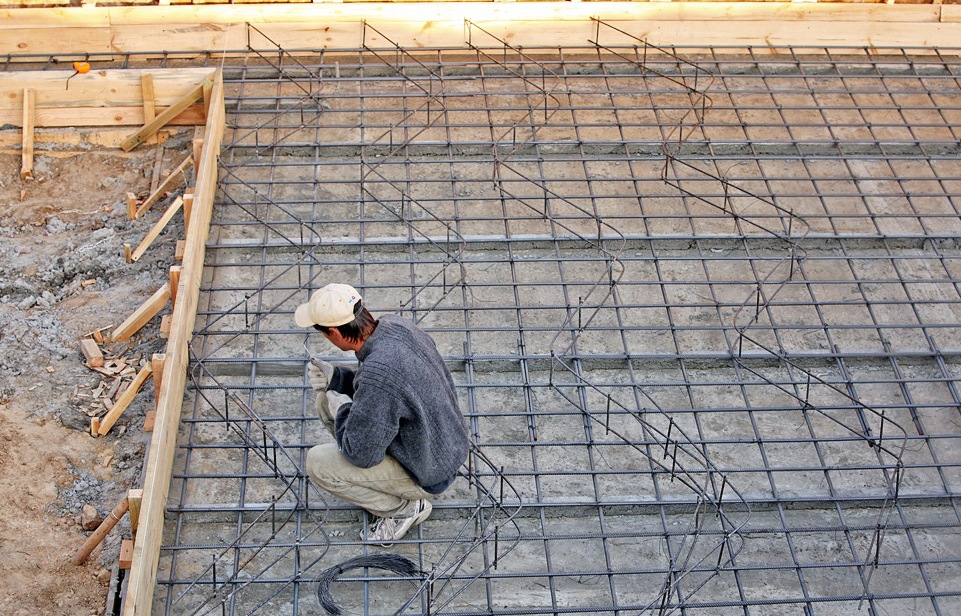

Каким способом укладывается арматурная сетка для плиты

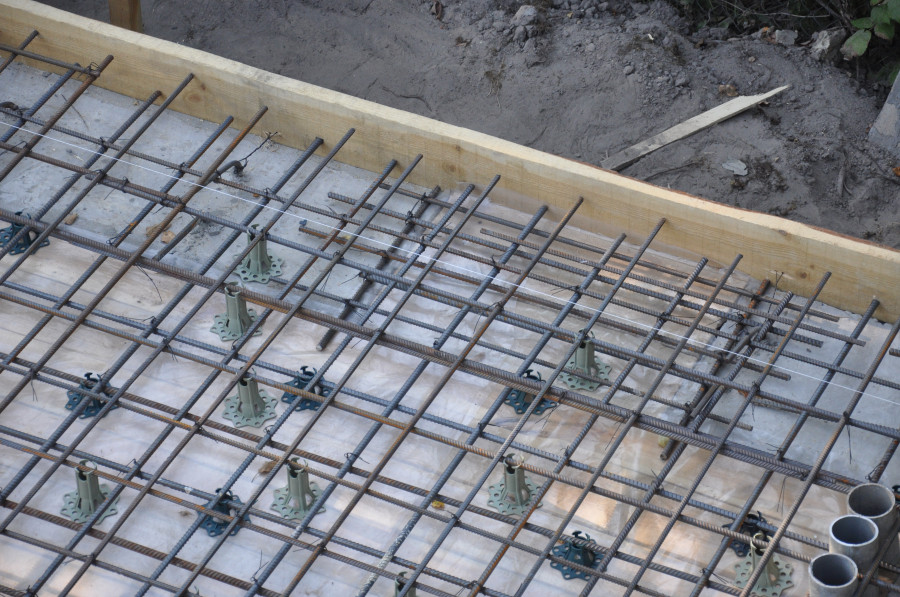

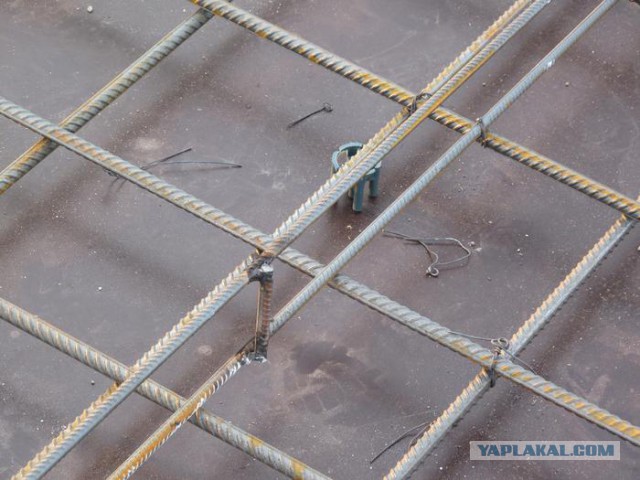

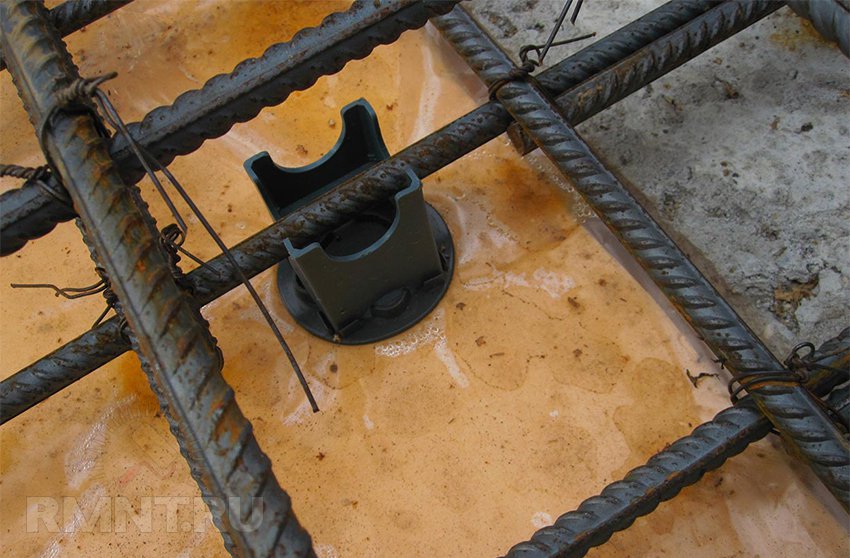

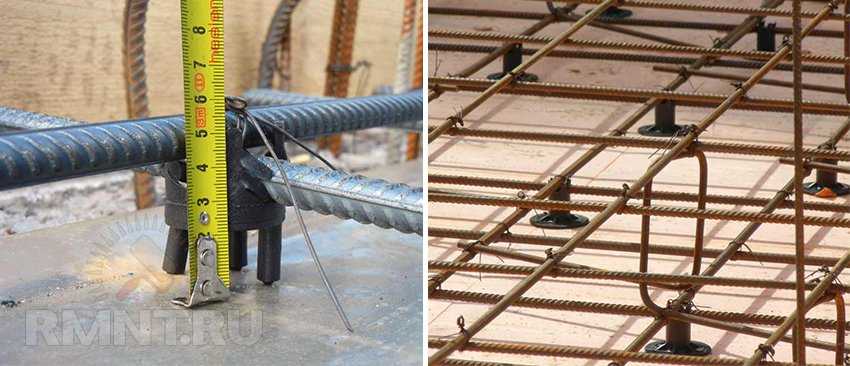

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

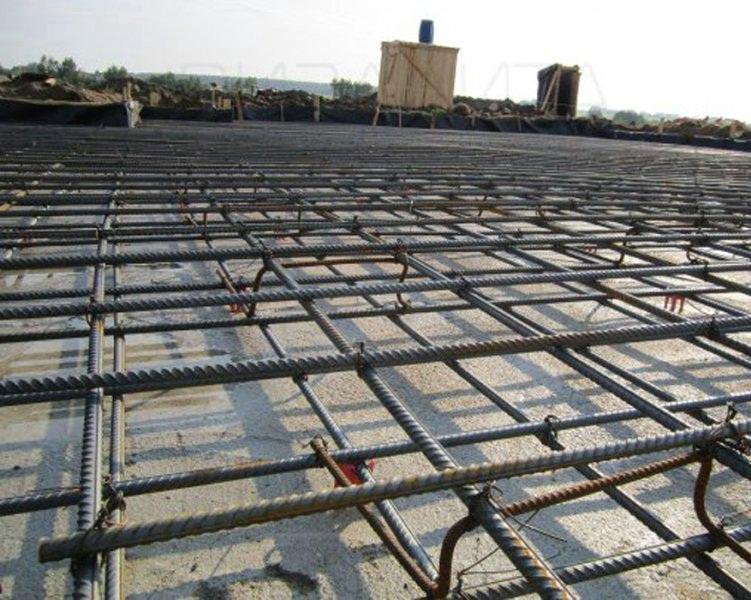

В местах пересечения прутьев и проводят обвязку

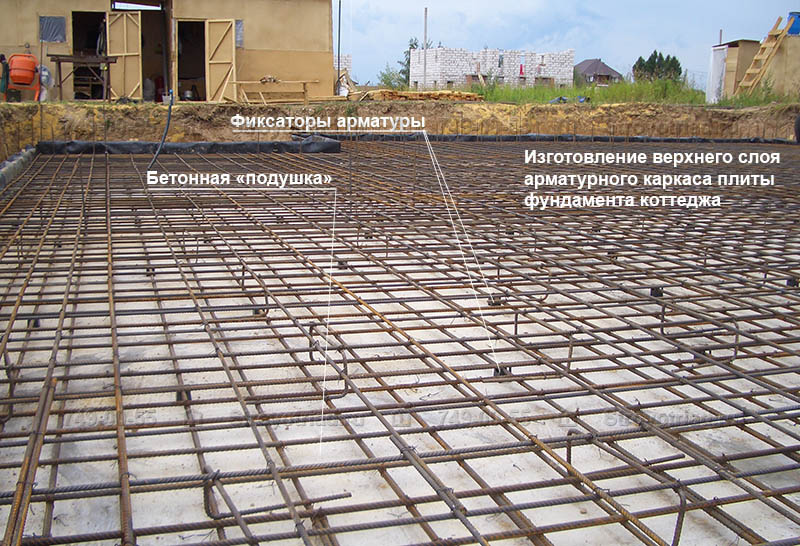

Порядок действий по укладке арматуры:

  1. Проверьте соответствие размеров опалубки.
  2. Уложите нижние элементы решетки на фиксаторы.
  3. Произведите укладку поперечной арматуры.
  4. Свяжите сетчатую решетку нижнего уровня.

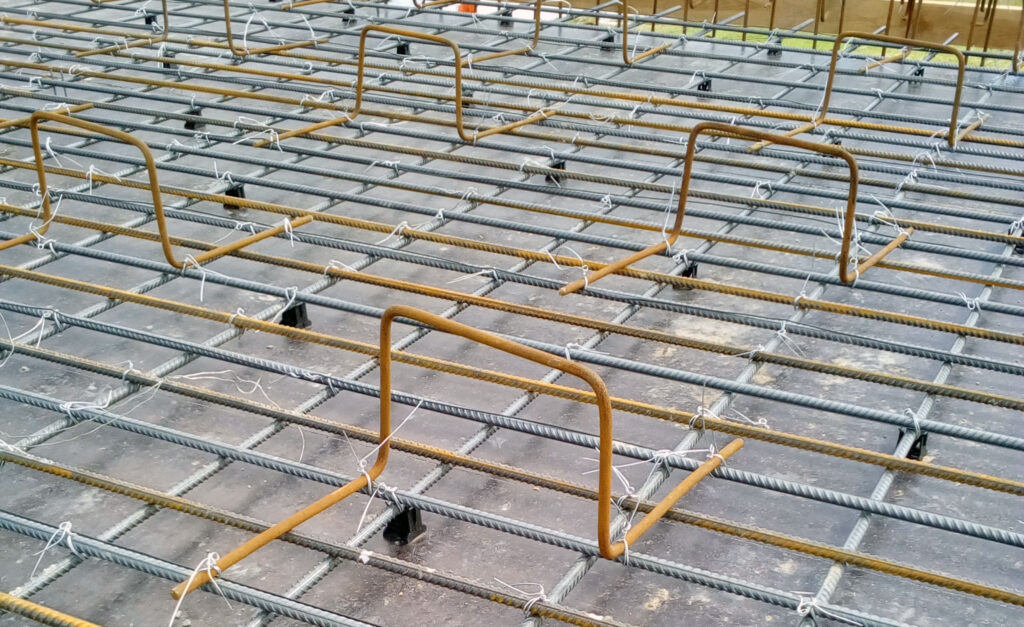

  5. Закрепите к нижней сетке вертикальные прутки.
  6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

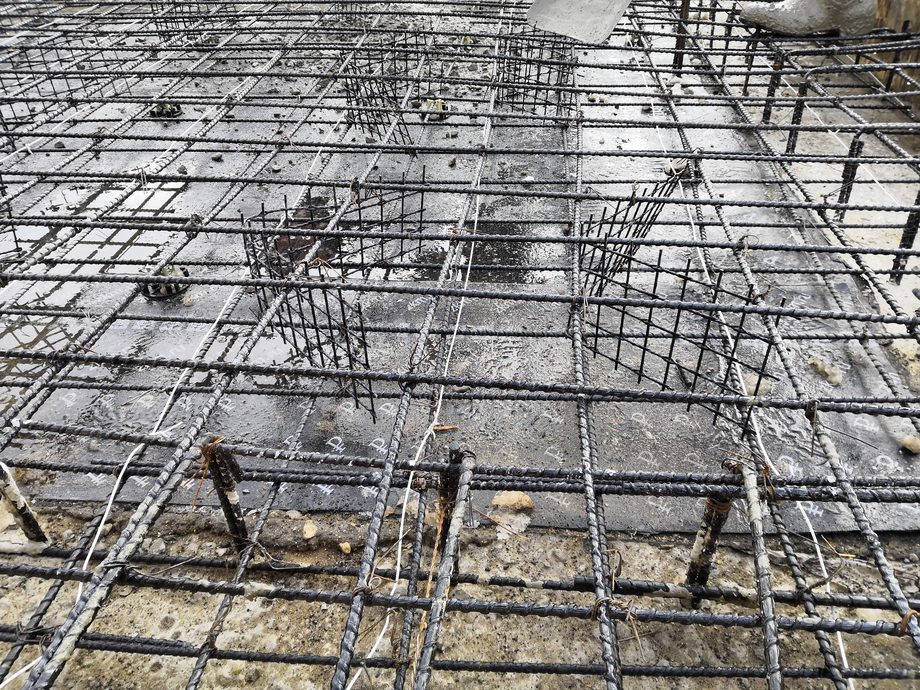

Технология вязки арматуры для плитного основания

При самостоятельном выполнении работ по сборке арматурной решетки у начинающих застройщиков часто возникает вопрос, как вязать арматуру для монолитной плиты.Технология сборки арматурной решетки для фундаментного основания монолитного типа несложная.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.
Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;

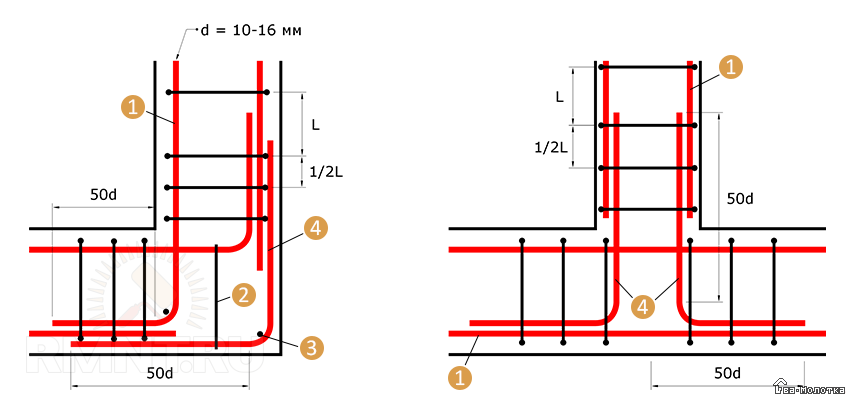

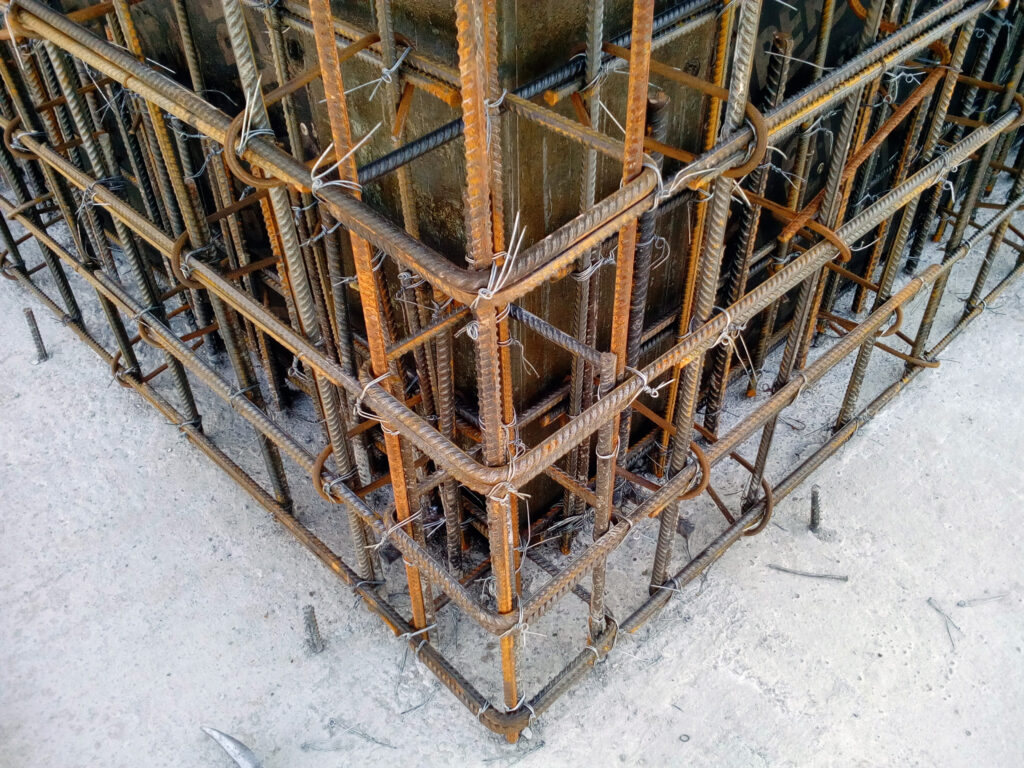

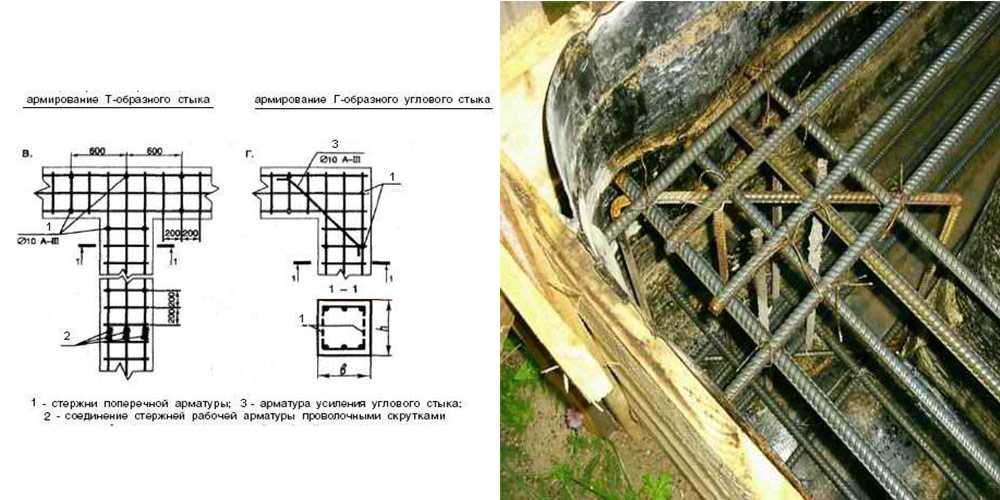

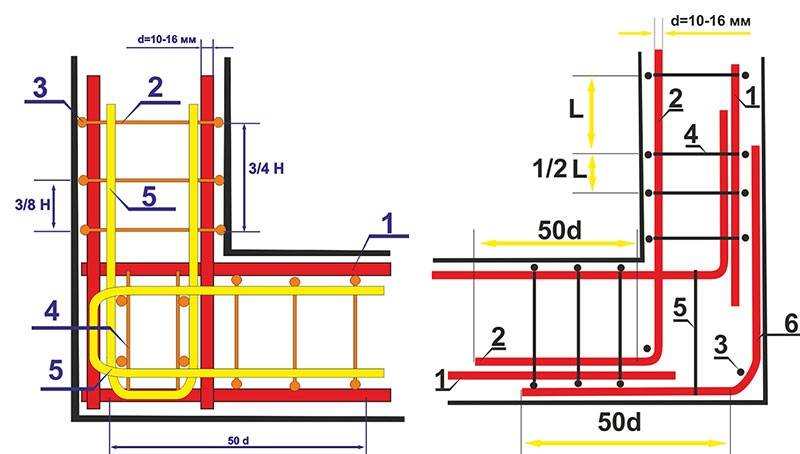

  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Как вяжут арматуру – особенности процесса и инструмент

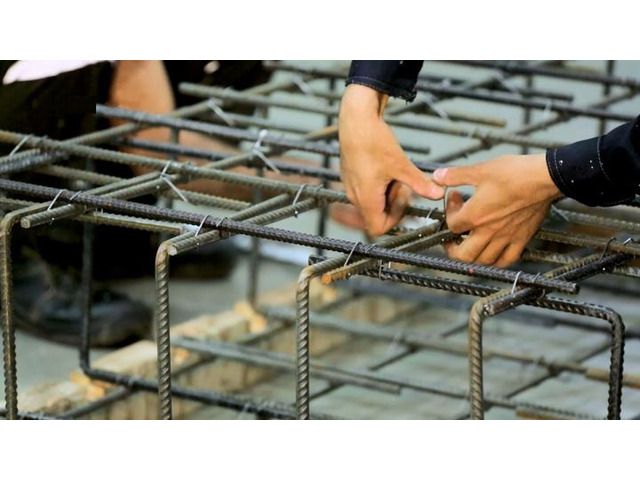

Независимо от метода вязки и применяемого инструмента, процесс фиксации стержней предусматривает:

  1. Охват вязальной проволокой зоны соединения прутков.
  2. Формирование петли вокруг стальных стержней.
  3. Затяжку проволочного узла с помощью ручного или специального инструмента.

Варианты инструмента для ручной затяжки следующие:

  • круглогубцы;
  • кусачки;
  • самодельный крючок;
  • ручное устройство реверсивного типа;
  • покупной крючок для связывания арматуры.

Ускорить выполнение работ позволит полуавтоматический и автоматический инструмент:

  • промышленный пистолет для фиксации стержней;
  • электродрель со специальной насадкой.

При выполнении работ любым видом инструмента важно контролировать усилие затяжки.

Как заливается раствором бетонная плита

При выполнении работ по бетонированию плиты следует обращать внимание на ряд факторов:

  1. применение качественного бетона;
  2. непрерывную подачу рабочего раствора;
  3. удаление воздушных включений;
  4. уплотнение бетонного массива.

Для нормального протекания процесса гидратации следует поддерживать в бетоне постоянную влажность. Для этого поверхность накрывают полиэтиленом и периодически увлажняют водой. После застывания выполняют демонтаж опалубки.

Подводим итоги

Прочностные характеристики фундаментной плиты зависят от качества сборки арматурного каркаса и правильного бетонирования. При самостоятельном выполнении работ следует разобраться, как связать арматуру для монолитной плиты. Важно использовать качественные материалы и определиться с методом вязки. Консультация профессионалов поможет избежать ошибок.

Как правильно армировать бетон: последовательность, полезные советы. Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Виды арматуры для железобетонных конструкций

Существует несколько видов арматуры для железобетона. Отличий много, при этом каждый из типов имеет определенные области применения и ограничения. Основные виды изделий:

  • горячекатаный профиль из стали;
  • холоднотянутая проволока;
  • упрочненная арматура после термической обработки;
  • изделия с добавками редких металлов, придающими пруткам особые свойства.

Профиль может иметь различную форму и площадь сечения, его свойства зависят от сорта стали. Принято обозначать цифрами предел текучести металла (условную границу усилий, при которых начинается необратимая деформация), возможность использования сварки при формировании каркаса (С) и коррозионную стойкость (К). В большинстве современных сооружений среднего и крупного масштаба используется технология вязки арматуры, поэтому производители ограничивают выпуск изделий с индексом С.

Маркировка и профиль

Для частного строительства пригодны виды арматуры А240, А400 и А500С. При работах на фундаменте частного дома продолжают использовать сварные соединения прутков. Для повышения качества схватывания бетона с металлом используется профильный пруток, на поверхности которого имеются кольцевые, серповидные и смешанные выступы. Благодаря такому решению достигается минимальная подвижность сетки внутри отвердевшей конструкции.

Сварная и антикоррозийная арматура

В проектном строительстве часто возникают ситуации, когда отдельные участки арматуры оказываются в полостях, поэтому на уровне проектирования и создания технологической карты учитывается необходимость использования прутков с индексом К. Бетон от производителя промышленного масштаба при соблюдении технологии заливки образует прочную, единую с прутами конструкцию, прочностные характеристики которой исключают возникновение трещин при нагрузках на растяжение и перекручивание.

Добавки в металл

При производстве арматурной стали в нее добавляется углерод, титан, магний, молибден, цирконий и хром. Каждая из добавок задает определенные изменения свойств металла, но следует помнить, что прочная и надежная в эксплуатации углеродистая сталь в местах сварки быстро утрачивает эти характеристики.

Виды арматурных решений для железобетона

Железобетон получают путем заливки подготовленной арматуры раствором, при этом в зависимости от типа конструкции может использоваться несколько решений:

  • арматурная сетка закладывается в форму при изготовлении плит и панелей — это система из перпендикулярно расположенных прутков, связанных в точках пересечения;
  • арматурный каркас применяется в случаях, когда необходимо создать модули, части для сборки более крупной конструкции перекрытия или колонны, соединяя прутки и решетку;
  • штучная арматура используется более всего в частном строительстве в виде набора прутков и более крупных деталей, часто соединенных сваркой.

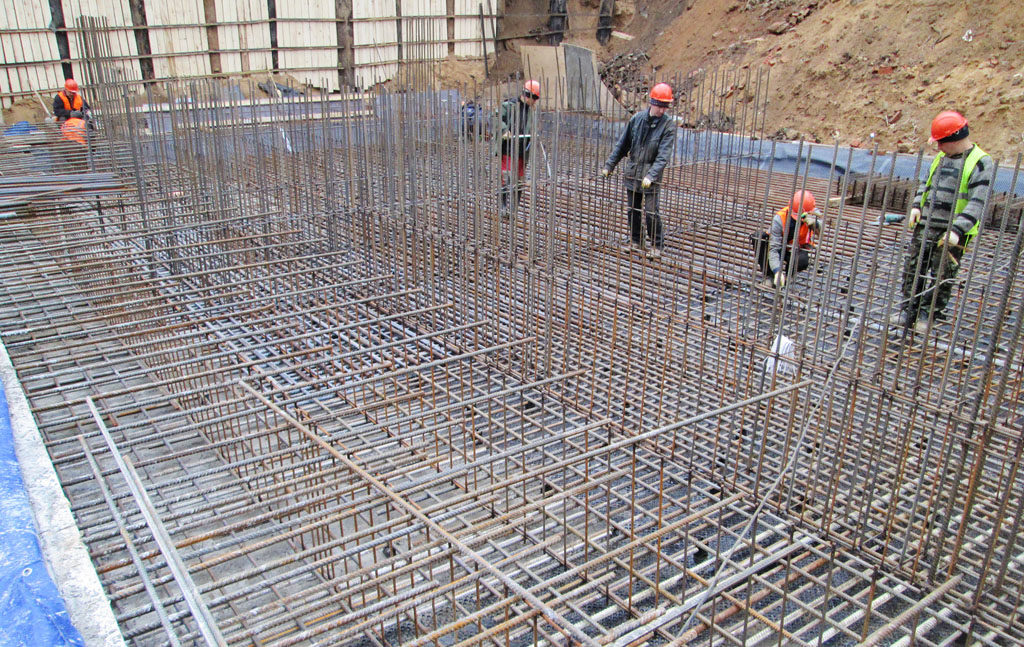

При строительстве больших зданий, мостов и эстакад оптимальным представляется создание арматурного каркаса с последующей сборкой конструкции и заливкой бетона.

Необходимость армирования бетона в современном строительстве остается определяющим фактором при расчете затрат. Отказаться от использования распределяющего нагрузки металлического каркаса невозможно, так как подобная экономия приведет к разрушению здания.

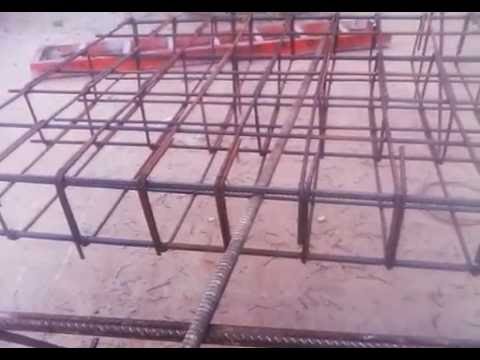

Пути создания сетки

Специалист работает с арматурой, а именно ее креплением путем сварки или вязки.

Сварка деталей

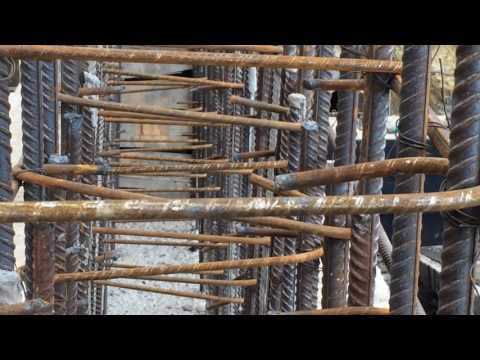

Если каркас из арматуры достаточно высокий, то для придания ему жесткости делается выбор в пользу сварки.

Еще одним способом конструирования армирующего материала является сварка. Ее популярность объясняется повышенными прочностными качествами, которые положительно сказываются на свойствах железобетона.

Наиболее часто применяется электродуговая сварка. Ее простота и качество являются главными особенностями материала. Сварка может проводиться внахлест под углом или на одной прямой путем соединения двух стержней. Первый способ не требует особого контроля. А второй необходимо контролировать для достижения нужной прочности. Преимущества сварки:

  • соединение внахлест необязательно;
  • поперечное сечение соединений уменьшается;
  • каркас обладает высокой жесткостью.

Это список не исчерпывающий. Стыки стержней необходимо зачистить перед началом работ. Поверхность должна быть обязательно ровной или обработанной для сварки конкретного типа сечения прутьев. На практике часто применяется оборудование, контролирующее горизонтальное и вертикальное расположение стержней.

Контроль за качеством работы должен проводиться на всех этапах и при любом виде работ. Нельзя не упомянуть предварительное сваривание для проверки материала. Данная процедура осуществляется путем сваривания нескольких прутьев и их проверки на прочность.

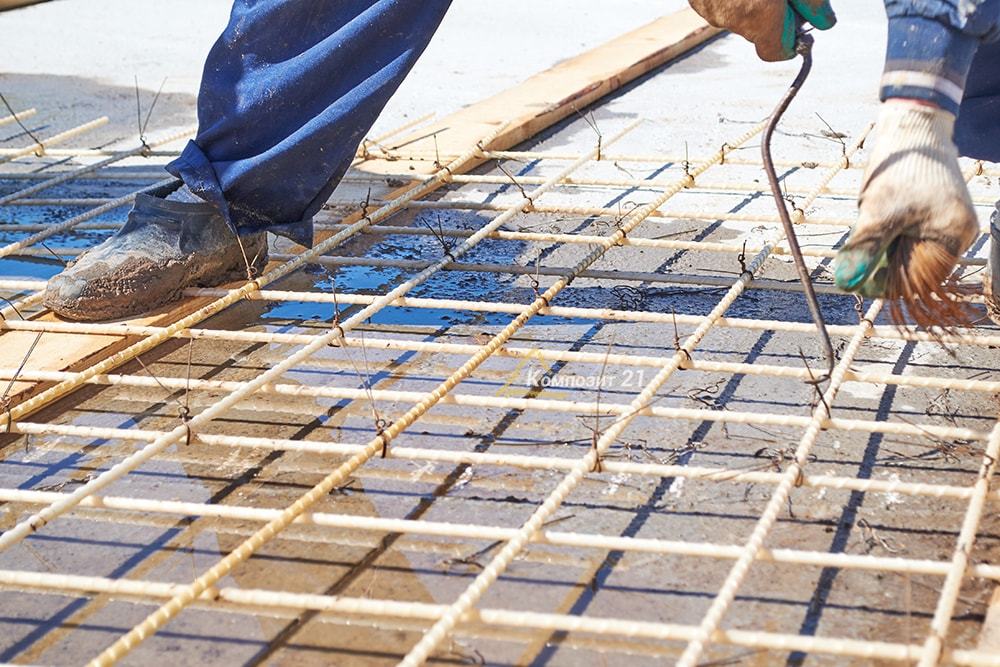

Связка

Этот способ применяется чаще. Это объясняется небольшими финансовыми затратами. В то же время соединительные качества от этого ухудшаются. Однако это не мешает связке быть популярной. Связка происходит отдельно от установленной опалубки. Связка должна проделываться на ровной поверхности во избежание смещений. Для соблюдения ровности применяются прокладочные и ограничительные материалы. Их устанавливают в процессе соединения прутьев.

Крепление должно производиться тщательно и аккуратно, поскольку исправить неточности крайне сложно. Это возможно лишь путем разбора секции арматуры и повторной связки. Вязка может производиться различными материалами. Наиболее распространенным среди них является мягкая, но в то же время прочная металлическая проволока. Кроме того, возможно применение пружинных креплений. Благодаря им крепление происходит быстрее.

Для достижения качественного сцепления с бетоном необходимо правильно рассчитать толщину бетонного слоя, который накладывается поверх сетки. Этот слой защищает арматуру от негативного воздействия воздуха и влаги. Следует подходить ответственно к определению толщины защитного пласта бетона.

Способы вязки арматуры для монолитной плиты

В монолитной плите фундамента при эксплуатации наблюдаются сжимающие и растягивающие усилия. Если с первыми бетон легко справляется самостоятельно, то для компенсации растяжения необходимо использовать арматуру. Этот конструкционный материал повышает прочность растяжения плитного основания в 10 раз.

Начинающие застройщики не всегда имеют правильное представление, какая арматура нужна для монолитной плиты. Планируя выполнить сборку арматурной решетки, следует ознакомиться с требованиями государственного стандарта.

Он классифицирует арматурные стержни следующим образом:

  • стержни с маркировкой А1, которые в соответствии с прежней классификацией обозначались А240, отличаются гладкой поверхностью;
  • прутки класса А2, соответствующие бывшей маркировке А300, имеют незначительные изменения профиля в поперечном сечении;
  • арматура с индексом A3 («рифленка»), которая ранее классифицировалась как А400, отличается профилем переменного сечения.

Для обеспечения надежной фиксации стержней следует применять арматуру с рифлениями. Диаметр арматурных прутков в поперечном сечении выбирается в интервале от 1 до 1,4 см в соответствии с предварительно разработанным эскизом.Чертеж арматурной решетки и все необходимые расчеты следует поручить специалистам, которые учтут все нагрузки на плиту и предусмотрят усиление проблемных участков с учетом процента армирования для конкретной марки бетона.

Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление

Готовясь своими руками осуществить вязку арматурных стержней, следует выполнить подготовительные мероприятия:

  1. Рассчитать величину усилий, которые будут действовать на фундаментную основу. Это сложная задача, решение которой целесообразно доверить профессионалам.
  2. Подобрать марку арматурной проволоки и определить размер стержней в поперечном сечении.От класса и диаметра стержней зависит предельно допустимый угол их изгиба.
  3. Определить количество проволоки для сборки каркаса, а также рассчитать потребность в арматуре. При определении потребности следует руководствоваться схемой вязки.
  4. Определиться со способом выполнения вязальных операций.Следует своевременно подготовить соответствующий инструмент, а также проволоку для вязания.

До начала работ следует разработать чертеж или рабочий эскиз арматурного каркаса.

Общий порядок действий предусматривает выполнение следующих операций:

  1. Определение потребности в арматуре.
  2. Приобретение материала в необходимом количестве.
  3. Нарезка арматурных заготовок.
  4. Изготовление подставок.
  5. Монтаж продольных стержней нижнего яруса.
  6. Закрепление поперечных прутков на нижней сетке.
  7. Установка арматурных стоек.
  8. Привязывание к опорам элементов верхнего уровня.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки

При выполнении работ следует обратить внимание на ряд моментов:

  • обеспечение минимальной величины защитного слоя;
  • размещение радиусных накладок в угловых участках;
  • соблюдение постоянного шага при укладке арматуры;
  • соединение прутков с перехлестом 0,4-0,65 м в зависимости от их диаметра;
  • обеспечение жесткой фиксации соединяемой арматуры.

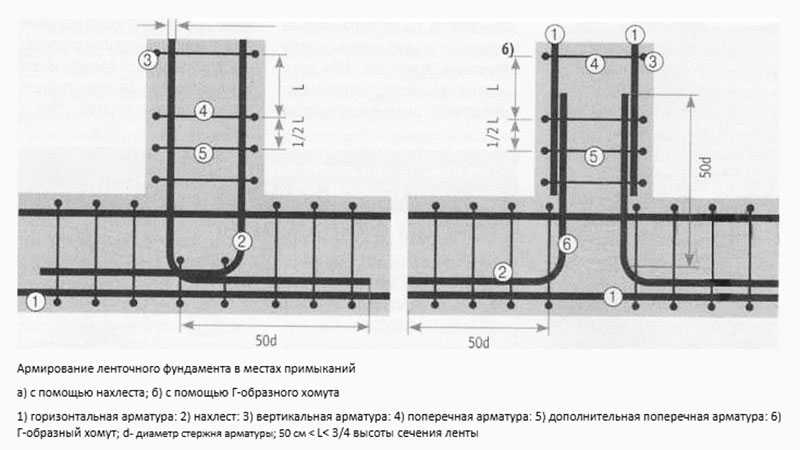

В зависимости от общего количества участков стыковки прутков определяется метод выполнения работ.

Этот процесс можно разделить на два этапа:

  1. Выкапывания котлована. Этому нужно уделить особое внимание. Прежде всего, нужно правильно провести расчет его периметра. Для того, чтобы все было сделано по стандарту, нужно иметь представление о размерах всего дома и об общем весе конструкции. Размеры можно узнать из готового чертежа, а вес рассчитать с помощью строительного справочника. От общих данных будет зависеть глубина заложения. Также следует учитывать особенности почвы, глубину промерзания, наличие пучинистых и твердых слоев почвы.
  2. Создание металлического каркаса из арматуры нужного диаметра непосредственно в котловане или рядом с ним. Об этом будет рассказано ниже.

Все чаще в строительстве домов и других объектов применяются монолитные плиты фундамента на весь дом или плиты перекрытий, которые отливаются непосредственно на строительной площадке. Причиной этому является практичность, снижение затрат на строительство, а также высокие эксплуатационные характеристики монолитных армированных бетонных конструкций.

Если проект дома и плиты рассчитывается проектировщиками, а бетон поставляется с завода, то на долю строителей перепадает самая ответственная работа – вязка арматуры монолитной плиты фундамента и перекрытия и заливка. Именно качество исполнения закладывает прочность и долговечность конструкции.

Привычным шагом для распределения арматуры под монолитную плиту составляет 150х150 мм или 200х200 мм, однако могут быть отступления от этих размеров в зависимости от требований проектной документации.

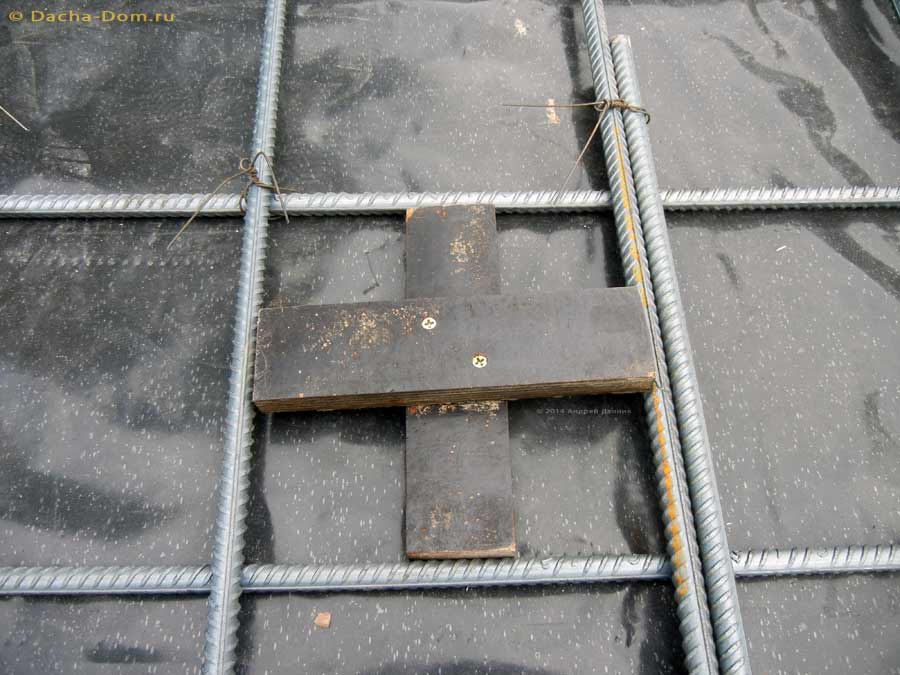

Вязку арматуры можно выполнять по всем пересечениям, однако достаточно выполнить ее в шахматном порядке со смещением в разных плоскостях и только по периметру в каждом пересечении.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

  • Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
  • Фиксирование на схеме всех отверстий, которые не планируется заливать
  • Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
  • Определение размера ячеек, мест установки продольного крайнего прута до края заливки
  • Расчет габаритов профлиста для нижней плоскости плиты
  • Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
  • Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
  • Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
  • Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
  • В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.д. Справочные примеры и вычисления актуальны лишь для чердаков и пустых помещений, в остальных же случаях желательно перестраховаться и там, где по расчетам получилось 120, делать минимум 150 миллиметров.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

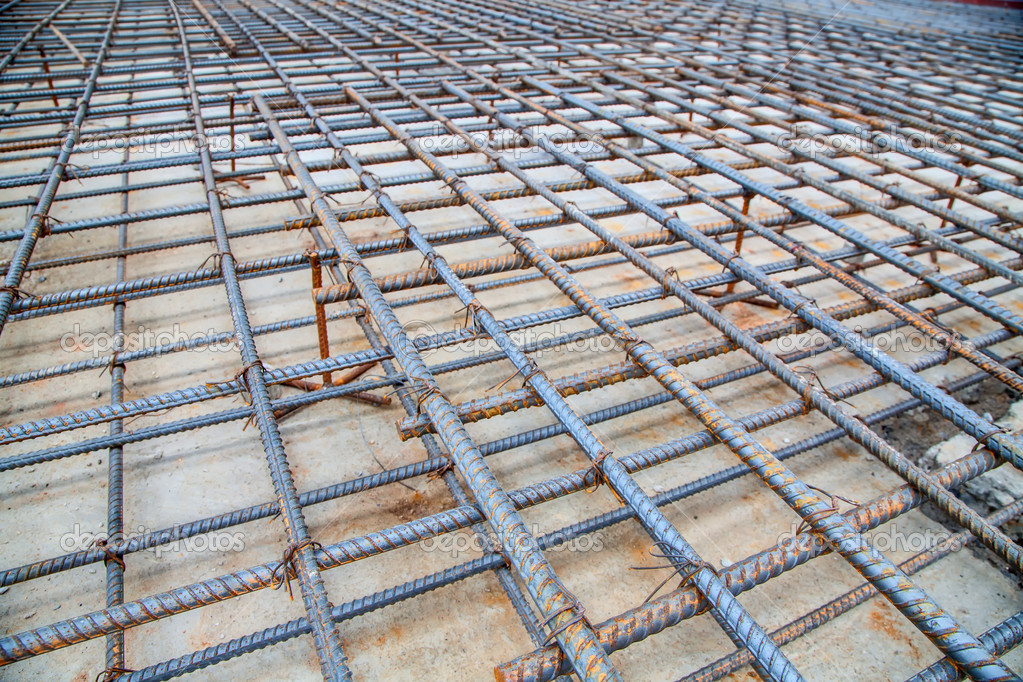

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т.д.). Их закрывают сеткой и не заливают.

Как правильно вязать арматуру?

Раскладка и вязка металлических стержней осуществляется согласно расчетной схеме армирования. Идеальный размер клеток 150×150 либо 200×200 миллиметров. Необходимо стараться, чтобы проходящие по направлению длины участки каркаса были целостными. Если длины стержней не хватает, то вспомогательные прутья кладут с приличным нахлестом. Зоны сопряжения устраивают в шахматном порядке. Подобное армирование гарантирует соответствующую надежность и жесткость панели.



Заливка формы

Желательно употреблять бетонный раствор заводского изготовления. В нем выдерживаются соотношения составляющих, в смесь включают присадки, делающие лучше показатели эксплуатационно-технических характеристик. Бетон подвергается надежному контролю и привозится на место строительства в объеме, достаточном для одноразовой заливки.

Посредством бетонного насоса смесь распределяют непосредственно на все пространство панели. Погружной вибратор для бетонной смеси эффективно утрамбовывает раствор и пропорционально рассредоточивает его по опалубке. Параллельно осуществляется удаление пузырьков воздуха. По завершении заливки плоскость сглаживают специальной гладилкой на удлиненной ручке и припорашивают тонким покровом сухого цемента.



Подходящая температура окружающей атмосферы при заливке раствором конструкции должна равняться не менее +5 градусов. При отрицательной температуре жидкость внутри смеси может застыть и разорвать монолит. Растрескивания ослабляют крепость панели и укорачивают продолжительность ее эксплуатации.

При подходящей рабочей температуре абсолютное затвердевание усиленного перекрытия происходит спустя месяц. Первые 3–4 дня бетон постоянно смачивают водой, чтобы сохранить в нем влагу, а в летний период дополнительно покрывают пленкой.

Важно! Детальная схема армирования горизонтальной ограждающей панели должна присутствовать в технической документации, включающей чертежи. Располагая информацией, как армировать панель перекрытия, несложно своими силами произвести работы и на этом немало сэкономить. Главное, грамотно выполнить расчеты и придерживаться технологии.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

  • Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
  • Сооружение пола любого размера, конфигурации – ограничений нет
  • Отсутствие стыков и швов
  • Выполнение всех монтажных и других работ на объекте
  • Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
  • Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
  • Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
  • Равномерное распределение больших нагрузок на фундамент
  • Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
  • Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
  • Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Армирование оконных и дверных проемов

Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.

Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.

Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.

Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.

Благодаря армированию достигается равномерное распределение нагрузки стены дома на проем. Диаметр, используемой для изготовления каркаса арматуры, рассчитывается в каждом конкретном случае индивидуально.

Изготовление дорожных плит железобетонных 2П 30.18.10 ГОСТ 21924.0-84

Железобетонная конструкция представляет собой прямоугольную плиту весом 2,2 тонны, выдерживает проезд автотранспорта весом до 10 тонн. Дорожные плиты производят по современной технологии из бетона тяжелых марок, который заливается на прочную стальную арматуру. В зависимости от размера и характеристик плиты, арматура используется напряженная или без напряжения. Для производства дорожных плит длиной до трех метров обычно применяется ненапрягаемая арматура.

Параметры и технические характеристики дорожных плит указаны в ГОСТ 21924. 0. Для выпуска плит для временных и стационарных дорог применяется тяжелый бетон с плотностью от 2500 кг/куб. метр, с классом прочности на сжатие В22,5 и В30. Изготовленные из этого материала железобетонные дорожные плиты 2П 30.18.10 отличаются надежностью и отличными эксплуатационными характеристиками. Наружная поверхность плиты имеет рифление для лучшего сцепления с колесами автотранспорта.

Повышенную прочность изделиям придает армирование стальными прутами, выполненными из стали классов А-I, A-III или Ат-ШC. Две сварные сетки располагаются сверху и снизу конструкции, продлевая срок использования плиты и препятствуя разрушению дороги под действием негативного влияния окружающей среды. Плита дорожная 3×1.75 метра производится в соответствии с условиями ГОСТ 21924.0 и ТУ 5846-018-03984346-2001. Для удобства складирования и транспортировки на торцевых гранях изделия располагаются монтажные петли, не выступающие за пределы рабочей поверхности. Но при необходимости дорожные плиты 2П 30-18-10 могут комплектоваться пазами для удобства монтажа или отверстиями для захвата.

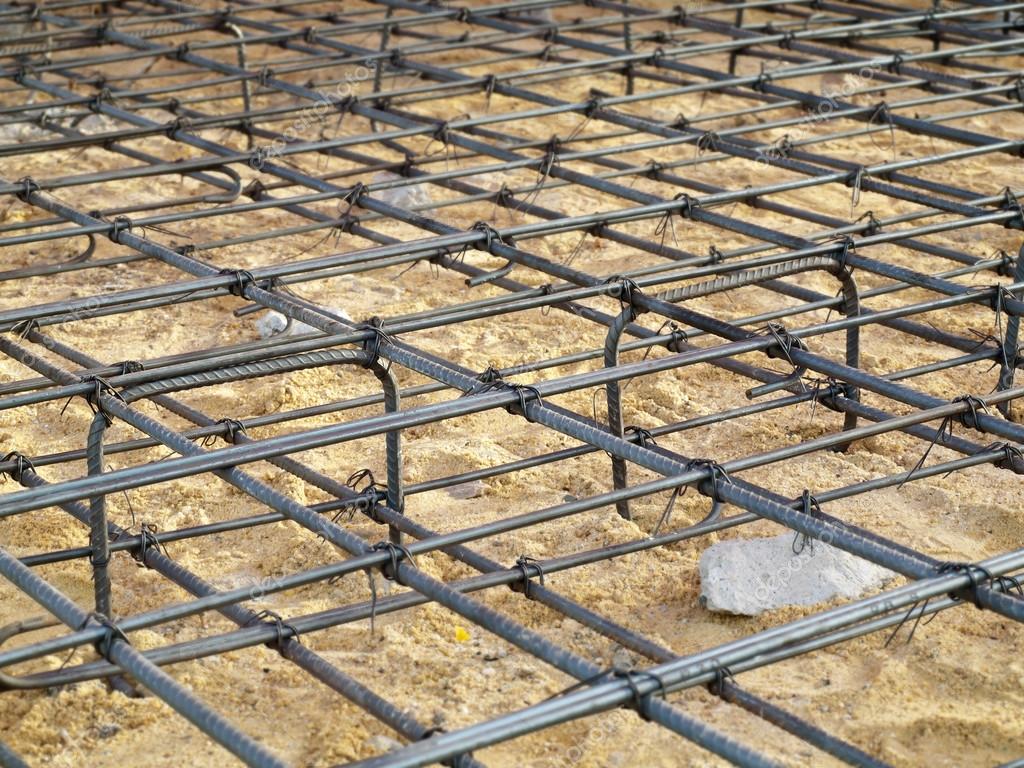

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.


Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту.

Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.


Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.

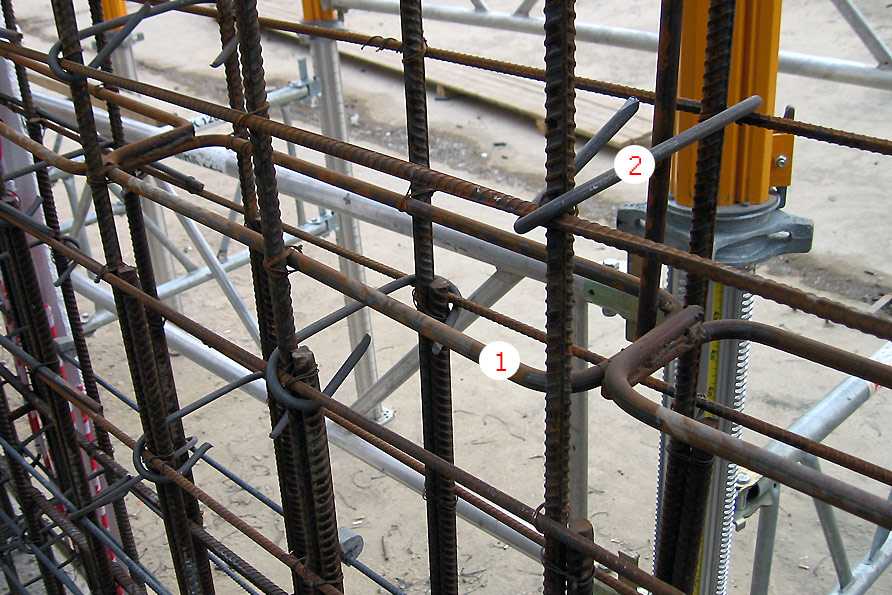

При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Советы для качественного армирования бетона

Если вы решились самостоятельно провести армирование, то к этому процессу следует подойти максимально ответственно. Очень важно придерживаться всех техник и предписаний, чтобы здание получило максимальную устойчивость и долговечность. Старайтесь соблюдать следующие рекомендации:

  • Металлическую или полипропиленовую фибру добавляют в раствор при его замешивании. Учитывайте, что усилитель прочности необходимо замешивать вместе с остальными ингредиентами не меньше 15 минут. По прошествии этого времени раствор будет готов.
  • Выбирая армирующий материал, обращайте внимание, чтобы он подходил для использования вместе с бетоном. Определенные типы арматуры подходят исключительно под конкретные фундаменты.
  • Рабочая арматура должна обязательно выдерживать принимаемую нагрузку. Следите, чтобы этот параметр был правильно рассчитан.
  • Чтобы защитить здание от усадки, можно использовать дорожную сетку.

Армирование бетона – процедура, которая необходима для усиления строительного материала и несущих способностей. Существует огромное количество методов армирования. Выбор конкретного типа зависит от возводимого здания.

Источники
