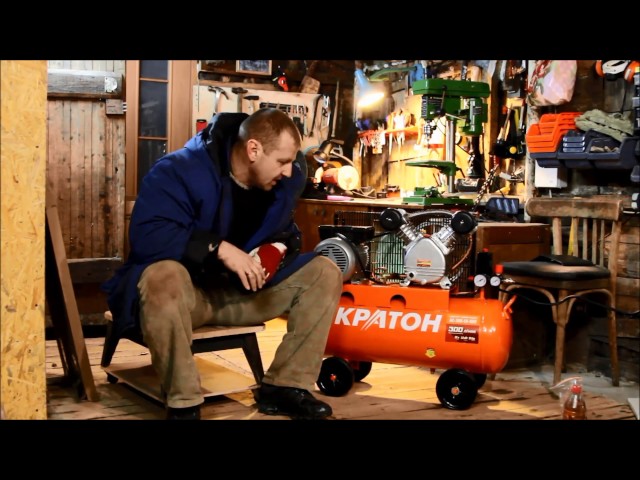

Какой компрессор выбрать для покраски

Компрессор – очень важная и нужная вещь в гараже. С его помощью можно сделать массу полезных дел: подкачать шины, прочистить или покрасить разные поверхности, вымыть автомобиль.

Если же вы планируете пользоваться компрессором только для краскопульта, тогда вполне можете остановиться на бюджетной модели с небольшой мощностью и ресивером. Правда, такой агрегат сможет справиться лишь с царапинами, а вот положить краску на авто ровным слоем, скорое всего, не получится. Поэтому для безошибочного выбора компрессора для покраски главное – точно определиться, для каких целей он вам нужен.

Выбор краскопульта

Существует семь видов краскопультов (устройств для распыления краски), но мы рассмотрим только три основных, поскольку все оставшиеся являются лишь их производными.

  1. HP (оборудование высокого давления). Существенный недостаток: из-за сильного давления больше половины краски (порядка 55 %) просто уходит в воздух.
  2. HVLP (большой объем/низкое давление). Процент потери краски – около 30. Но и здесь есть минус: такое оборудование совместимо лишь с компрессорами большой мощности, закачивающими не меньше 360 л/мин. При этом двигателю приходится работать на пределе, что приводит к перерасходу масла и требует установки дополнительных фильтров.
  3. LVLP (низкое давление/малый объем). Оптимальный вариант, не требующий высокой мощности компрессора, достаточно 150-300 л. Процент потери краски – около 35 %.

Не менее важен правильный выбор и других характеристик краскопультов, как то:

  • величина диаметра сопла (дюзы) в зависимости от вида лакокрасочных покрытий, которыми вы собираетесь пользоваться;
  • наличие регуляторов поступления краски;
  • сменные форсунки;
  • регулировка входного и выходного давления.

Цены агрегатов с такими характеристиками стартуют с $300, хотя китайские аналоги можно найти и дешевле.

Выбор компрессора для покраски

Покрасочный компрессор подбирают в соответствии с техническими характеристиками краскопульта (если вы приобретаете их отдельно). Многие торговые организации сегодня предлагают как профессиональные компрессоры для покраски вместе с краскопультами (комплекты), так и бытовые.

Первый ваш вопрос продавцу должен быть о производительности оборудования. Под этим термином в данном случае подразумевается объем воздуха на выходе (не на входе, уточняйте!). Если в ресивер поступает, к примеру, 100 л. воздуха, а на выходе из-за сжатия остается всего 70 % значит, 30 % производительности теряется. Между тем, производители указывают в описаниях к компрессорам для окраски именно входной объем.

Воздушные компрессоры для покраски

О совместимости компрессоров и краскопультов

Неправильный выбор компрессора неизбежно приведет к его выходу из строя, а главное – заменить или отремонтировать по гарантии его не удастся. Эффективно работать на таком оборудовании вы тоже не сможете: придется постоянно делать остановки и ждать, пока закончится воздух в ресивере.

Для каждого типа краскопультов нужен компрессор определенной мощности:

  • HP – до 300 л/мин;
  • HVLP – от 360-ти до 520 л/мин;
  • LVLP – от 150-ти до 360 л/мин.

Требования к давлению:

  • HP для краскопульта должно обеспечивать входное давление порядка 5 атм и выходное – 1,5 атмосфер;
  • HVLP – от 2,5-ти до 3 атм. на входе и 0,7 – на выходе;
  • LVLP – 2 атм. на входе и от 0,7 до 1,2 – на выходе.

Поскольку наиболее эффективным типом краскопульта является LVLP, то и компрессор нужно подбирать в соответствии с его техническими характеристиками.

Профессиональный компрессор для покраски(подойдет для СТО, покрасочных мастерских, цехов. Если вы любите возиться в гараже – что-то мастерить, красить, приводить в порядок свой автомобиль, выбирайте бытовой вариант: 1-цилиндровый поршневой покрасочный компрессор с ресивером от 50-ти до 100 л и входным давлением порядка 8-10 Бар. Производительность такого оборудования составит около 330 л/мин. на входе и 215 – на выходе.

Для покраски больших поверхностей (н-р, всего автомобиля) необходим винтовой компрессор с более вместительным ресивером (не менее 200 л), давлением на входе 10 атм. и производительностью 515 л/мин. Такой агрегат обеспечит ровную, без подтеков покраску и будет удобен в работе. Именно винтовые компрессоры используют на больших автосервисах, где к ним, помимо краскопультов, подключают массу другого оборудования: шлифовальные машинки, дрели, пневматические молотки.

Предлагаем вам выбрать подходящую модель компрессора для краскопульта в каталоге нашего интернет-магазина. У нас представлен широкий выбор оборудования от производителей по оптимальным ценам. Звоните, пишите, мы всегда на связи!

Примеры оборудования

Все модели

Выбор компрессора

Пневмооборудование невозможно представить без компрессора. Покупая, к примеру, гвоздезабивной пистолет стоит сразу задуматься, какой компрессор вам для него понадобится. Компрессоры условно можно разделить на бытовые и профессиональные. Разделение происходит в зависимости от области его применения износостойкости и производительности, соответственно первые будут дешевле, а вторые мощнее.

Этапы выбора компрессора:

  1. Выбор типа компрессора;
  2. Расчёт необходимой производительности;
  3. Определение необходимого рабочего давления;
  4. Выбор размера ресивера.

Выбор типа компрессора

ПОРШНЕВЫЕ КОМПРЕССОРЫ

В

безмасляных коаксиальных компрессорах поршневая группа производится из специальных материалов, которые позволяют свести к минимуму коэффициент трения. Конструкция прямого привода чрезвычайно проста, что позволяет достигнуть низкой стоимости компрессора.Чтокасается плюсов: дают на выходе чистый воздух и стоят весьма демократично. К минусам можно отнести непреспособленность к длительным нагрузкам и ограниченный ресурс.

Принцип работы

Fubag OL 195/6 CM 1,5

В масляных коаксиальных компрессорах все внутренние детали поршневой группы смазываются маслом. В результате чего образуется пленка между движущимися частями, что позволяет предотвратить прямой контакт металлических частей друг с другом. К плюсам можно отнести хорошую производительность и простоту в управлении и обслуживании.Минусами будут: необходимость поддержания уровня масла и предназначенность для периодического, а не непрерывного использования.

Принцип работы

Fubag FC 2/24 CM 2

В ременных компрессорах используется ременной привод от электродвигателя к шкиву, вращающему маховик компрессорной головки. Маховик позволяет компрессорной головке работать с меньшей частотой, чем двигатель, что увеличивает ее ресурс. Маховик также используется для воздушного охлаждения компрессорной головки во время работы. Из плюсов повышенный ресурс и высокий КПД. К минусам можно отнести чрезвычайно высокий уровень шума при работе.

Принцип работы

Fubag B2800B / 50CM3

ВИНТОВЫЕ КОМПРЕССОРЫ

В Винтовой компрессор нагнетается воздух последовательно — посредством винтовой пары, которая вращается в резервуаре с маслом. Это обеспечивает низкий коэффициент трения и эффективный теплоотвод от рабочей зоны.

Масляный клин создает отличные условия для сжатия воздуха.Плюсы данного комрессора — обеспечение круглосуточного режима работы, высокая производительность,низкий уровень шума. Главный минус высокая цена.

Принцип работы

Fubag Legend 7.5/10-200 E DOL

Расчёт необходимой производительности

В общем виде формула для подбора компрессора выглядит так:

Расход воздуха инструментом * 1,2 < Производительность компрессора

Расход воздуха инструментом = Потребление литров воздуха на 1 выстрел * кол-во выстрелов в минуту.

Кол-во выстрелов в минуту на практике составляет менее 20. Для степлеров и барабанных пистолетов на производстве рекомендуется принимать в расчет 30-40.

Расход воздуха берется либо максимальный в минуту, который может потребоваться. Или по самому производительному инструменту, или по сумме инструментов, если планируете использовать одновременно несколько от одного компрессора.

Производительность компрессора = Паспортная производительность на входе * КПД.

В паспорте компрессора обычно указывается производительность на входе. Это значение нужно умножить на КПД.

  • Для поршневых коаксиальных компрессоров КПД ~ 0,65;
  • Для поршневых ременных компрессоров КПД ~ 0,75;
  • Для винтовых компрессоров КПД ~ 0,95.



Производительность компрессора должна быть выше, чем производительность пневмоинструмента.

Определение необходимого рабочего давления

Накачав воздух до максимального рабочего давления (Pmax), компрессор отключается. Повторный запуск происходит после падения давления до уровня давления включения (Pmin). Разница между Pmax и Pmin, как правило, составляет 2 бара. То есть у компрессоров с Pmax = 8 и 10 бар, Pmin, как правило, составляет 6 и 8 бар соответственно.

Pmin= Pmax — 2 бара

Pmin компрессора должно быть больше необходимого давления для пневмоинструмента. Давление, необходимое для нормальной работы, указано в паспорте пневмоинструмента.

Выбор размера ресивера

Одной из основных функций ресивера является снижение частоты перезапуска компрессора и предоставление времени для остывания компрессорной головки.

Коаксиальные компрессоры обычно имеют ресиверы объемом 24/50 л, ременные компрессоры — 50/100 л. Мощные ременные компрессоры, используемые на производстве, имеют ресиверы 270/500 л. Если есть возможность, предпочтительнее выбрать больший объем ресивера. Ресивер увеличенного объема лучше снижает пульсацию давления воздуха, позволяет выдерживать большие пиковые нагрузки, делает систему подачи воздуха более гибкой к разным режимам работы.

По возможности стоит выбирать ресивер большего размера (с запасом).

Введение в выбор компрессора (часть 3 из 4)

Автор Роберт X. Перес, инженер-механик

В этой серии колонок я объясняю основы выбора компрессора. Во второй части этой серии я объяснил, как рассчитать расход газа в фактических кубических футах в минуту (ACFM). Теперь я представлю «Таблицу охвата компрессоров» GPSA и расскажу, как ее можно использовать для определения возможных вариантов конструкции компрессора с учетом набора проектных условий.

Пример выбора компрессора:

Предположим, что выполняются следующие расчетные условия:
• Расход составляет 3161,4 станд. куб. для преобразования потока SCFM в ACFM на входе компрессора. Предположим, что z=1:

. В этом примере наша ACFM = 250 куб. футов в минуту.

Следующим шагом в нашем процессе выбора является нанесение расчетных значений расхода ACFM и точки давления нагнетания на «Таблицу выбора компрессора» на рис. 2. Обратите внимание, что расчетные точки могут попадать в несколько областей выбора компрессора.

*Примечание : «Таблица выбора компрессора» основана на «Таблице охвата компрессоров» GPSA из двенадцатого издания 2004 г. Представленная здесь таблица была упрощена и включает только винтовые, поршневые и центробежные компрессоры.

Последним шагом является определение того, какие типы компрессоров подходят для вашего применения. Глядя на рисунок 3, мы видим, что точка для 250 куб. футов в минуту и ​​давления нагнетания 1050 фунтов на кв. дюйм попадает в пределы конструкции многоступенчатого поршневого и одноступенчатого центробежного компрессора.

Следующим фактором является требуемый перепад давления для компрессора (Таблица 1). Поскольку поршневой компрессор может создавать степень сжатия (Pнагнетание/Pвсасывание) от 3,5 до 4 на ступень, возможны более высокие разбросы давления. Однако центробежный компрессор может развивать только степень сжатия около 1,2 на ступень, в зависимости от плотности газа. Поскольку для этого применения требуется степень сжатия (1050+14,7)/(200+14,7)=4,96, мы можем сделать вывод, что невозможно удовлетворить наши требования ни с помощью одноступенчатого поршневого, ни с центробежным компрессором. Поэтому мы должны рассматривать многоступенчатый компрессор только для этого конкретного применения.

Рисунок 2: Таблица выбора компрессоров для различных конструкций компрессоров. Примечание: (1) На основе GPSA «Таблица охвата компрессоров, двенадцатое издание, 2004 г.

». Рис. 3: Таблица выбора компрессора с примером применения: 250 куб. Примечание: (1) На основе «Таблицы покрытия компрессоров GPSA», двенадцатое издание, 2004 г.

0049 Типовой диапазон проектных степеней сжатия Лопастной вентилятор от 1 до 2,0 Винтовые винтовые компрессоры от 2 до 5,0 Винтовой компрессор от 2 до 5,0 Одноступенчатый центробежный компрессор До 1.2 Многоступенчатый центробежный компрессор До 3 Осевой компрессор от 4 до 27 Несмазываемый поршневой компрессор До 3,5 на ступень Поршневой компрессор со смазкой До 3,5 на ступень



Давайте рассмотрим другой пример. Давайте предположим, что мы рассчитали расход ACFM как 20 000 кубических футов в минуту, и мы знаем, что давление нагнетания будет 900 фунтов на квадратный дюйм. Если мы посмотрим на «Таблицу выбора компрессора», то увидим, что единственным приемлемым вариантом является многоступенчатый компрессор (рис. 4).

Рис. 4: Таблица выбора компрессора с примером применения: 2000 куб. футов в минуту с давлением нагнетания 900 фунтов на кв. дюйм.

В следующий раз я закончу свою серию колонок, предоставив альтернативный метод выбора компрессора, а затем закончу кратким обзором процесса выбора компрессора.

Об авторе

Роберт Перес — инженер-механик с более чем 35-летним опытом работы с вращающимся оборудованием в нефтехимической промышленности. Работал на нефтеперерабатывающих, химических и газоперерабатывающих заводах. Он получил степень BSME в Техасском университете A&M в Колледж-Стейшн, степень MSME в Техасском университете в Остине и имеет техасскую лицензию PE.

Г-н Перес написал множество статей о надежности машин для журналов и материалов конференций, а также является автором 4 книг и соавтором 4 книг, посвященных надежности машин. Он проживает в Сан-Антонио, штат Техас.
