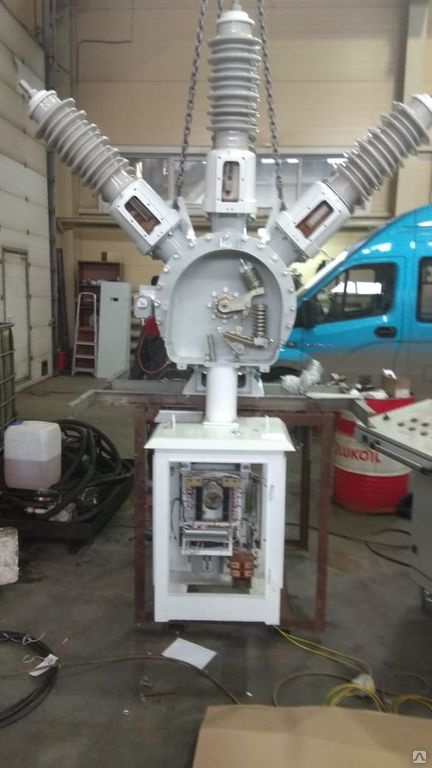

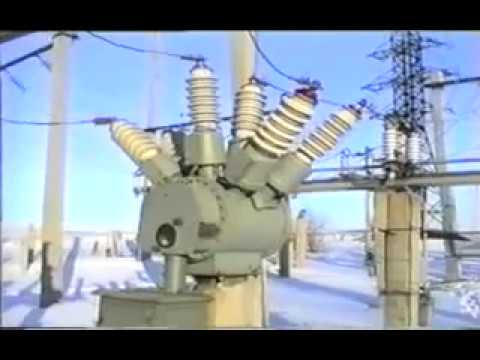

ВГБ-УЭТМ®-35
Выключатели элегазовые баковые наружной установки серии ВГБ-УЭТМ®-35 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы в стандартных циклах при АПВ в сетях трехфазного переменного тока частотой 50 и 60 Гц с номинальным напряжением 35 кВ.
- Выключатели могут работать в широком диапазоне климатических условий: от крайнего Севера (нижнее рабочее значение температуры окружающей среды – минус 60 оС) до районов с тропическим климатом (верхнее рабочее значение температуры – +55 оС)
- Полная заводская готовность, обеспечивающая простой и быстрый монтаж, выключатель поставляется полностью отрегулированным, заполненным элегазом до рабочего давления
- Отсутствие динамических нагрузок на фундамент при работе
- Отсутствие перенапряжений даже при отключении малых индуктивных токов и отключение без повторных пробоев емкостных токов до 600 А
- Пониженный уровень естественных утечек элегаза
- Большие механические и коммутационные ресурсы, обеспечивающие при нормальных условиях эксплуатации работу в течение всего срока службы выключателя
- Высокая надежность: даже при падении избыточного давления элегаза до нуля выключатель выдерживает длительное воздействие напряжения 52 кВ и отключает токи нагрузки до 600 А
- 12 встроенных трансформаторов тока ТВГ-УЭТМ®-35, позволяющих в большинстве случаев отказаться от применения выносных трансформаторов тока наружной установки.
Подробнее о применяемых встроенных трансформаторах тока можно ознакомиться на странице ТВГ-УЭТМ®
- Взрыво- и пожаробезопасность
Технические документы
ОПРОСНЫЙ ЛИСТ ВГБ- УЭТМ®-35 с фарфоровыми изоляторами
ОПРОСНЫЙ ЛИСТ ВГБ- УЭТМ®-35 с полимерными изоляторами
ОПРОСНЫЙ ЛИСТ ВГБ- УЭТМ®-35 на поставку вводов
Каталог ВГБ-УЭТМ ®-35
Стандартные комплекты для выключателей ВГБ-35®
Декларация о соответствии
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-1 (УХЛ1)
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-1 (УХЛ1) с переключателем сигнальных контактов
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-1 (УХЛ1) с переключателем сигнальных контактов и двумя электромагнитами отключения
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-2 (УХЛ1)
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-2 (УХЛ1) с переключателем сигнальных контактов
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-2 (УХЛ1) с переключателем сигнальных контактов и двумя электромагнитами отключения
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-3 (УХЛ1) с переключателем сигнальных контактов
Схема электрическая соединений и принципиальная привода ПЭМ-УЭТМ®-4 (УХЛ1)
Перечень элементов электрических схем
Схемы электрические принципиальные и соединений приводов ПЭМ-УЭТМ® в формате dwg
Схема вторичных соединений выключателя ВГБ-УЭТМ®-35 в формате dwg
Схема вторичных соединений выключателя ВГБ-УЭТМ®-35 в формате pdf
6БП. 020.261 ТИ (Техническая информация по установке электродов искрового промежутка)
Свидетельство об утверждении типа средств измерений (для выключателей, выпущенных с 02.2013 г.) Для встроенных трансформаторов тока типа ТВГ-УЭТМ®
Основные технические данные:
№ | Наименование параметров | ВГБ-УЭТМ®-35 |
1 | Номинальное напряжение, кВ | 35 |
2 | Наибольшее рабочее напряжение, кВ | 40,5 |
3 | Номинальный ток, А | 630 или 1000 |
4 | Номинальный ток отключения, кА | 12,5 |
5 | Номинальное относительное содержание апериодической составляющей, % | 32 |
6 | Сквозной ток КЗ, кА: | |
§ наибольший пик | 35 | |
§ трехсекундный ток термической стойкости | 12,5 | |
7 | Отключаемый емкостный ток одиночной конденсаторной батареи, А, не более | 600 |
8 | Собственное время отключения, с | 0,04 ± 0,005 |
9 | Полное время отключения, с | 0,06 |
10 | Минимальная бестоковая пауза при АПВ, с | 0,3 |
11 | Собственное время включения, с, не более | 0,1+0,03 |
12 | Давление заполнения элегазом, приведенное к температуре 20°С, МПаабс.![]() | 0,5 (5,0) |
13 | Давление предварительной сигнализации об утечке элегаза, приведенное к температуре 20°С, МПаабс. (кгс/см2) | 0,43 (4,3) |
14 | Давление аварийной сигнализации (блокировки) _ запрета оперирования или принудительного отключения выключателя с запретом на включение, приведенное к температуре 20°С, МПаабс. (кгс/см2) (Разработка варианта схемы блокировки осуществляется проектной организацией по согласованию с эксплуатирующей организацией) | 0,4 (4,0) |
9 | Утечка за год, %, не более | 0,5 |
10 | Испытательное напряжение промышленной частоты, действующее значение, кВ: | |
§ внутренней и внешней изоляции одноминутное | 95 | |
§ внешней изоляции при плавном подъеме: | ||
сухоразрядное | 105 | |
под дождем | 85 | |
11 | Испытательное напряжение грозовых импульсов, кВ: | |
§ полный импульс | 190 | |
§ срезанный импульс | 230 | |
12 | Длина пути утечки вводов с фарфоровыми изоляторами (категория загрязнения II* по ГОСТ 9920), см | 1051 |
13 | Длина пути утечки вводов с полимерными изоляторами (категория загрязнения III по ГОСТ 9920), см | 1261 |
14 | Номинальное напряжение электромагнитов управления, В: | |
§ при питании постоянным током | 110; 220 | |
§ при питании переменным током | 230 | |
15 | Диапазон рабочих напряжений электромагнитов управления, % от номинального значения: | |
§ включающего при питании постоянным или выпрямленным током | 85 – 110 | |
§ отключающего при питании постоянным током | 70 – 110 | |
§ отключающего при питании выпрямленным током | 65 – 120 | |
16 | Потребляемый ток (максимальное значение в процессе включения электромагнитов), А, не более: | |
§ включающего: | 15 | |
при Uном = 220 В | 38 | |
при Uном = 110 В | 76 | |
§ отключающего: 5 | ||
при Uном = 220 В | 2,5 | |
при Uном = 110 В | 5 | |
17 | Ток срабатывания токовых расцепителей (YAA) для схем с дешунтированием, А | 5 ± 0.![]() |
18 | Номинальное напряжение расцепителей с независимым питанием (YAV), В: | |
при питании переменным током | 230 | |
при питании постоянным током | 2203 | |
19 | Диапазон рабочих напряжений расцепителя YAV, % от номинального значения при питании постоянным или переменным током | 65…120 |
20 | Номинальный ток вспомогательных цепей, А | 10 |
21 | Ток отключения коммутирующих контактов для внешних вспомогательных цепей, А, при напряжении: | |
§ переменного тока 127/230 В | 10/10 | |
§ постоянного тока 110/220 В | 2/1 | |
22 | Количество свободных цепей вспомогательных контактов: 4 | |
§ замыкающих | 3 | |
§ размыкающих | 3 | |
23 | Мощность подогревательных устройств, Вт, не более: | |
выключателя с фарфоровой внешней изоляцией исполнения УХЛ1 | 800 | |
выключателя с полимерной внешней изоляцией исполнения УХЛ1 | 1600 | |
антиконденсатного подогрева выключателя | 32 | |
привода исполнений: | ||
Т1 | 50 | |
УХЛ1 | 850 | |
24 | Мощность антиконденсатного подогрева привода, Вт | 50 |
25 | Напряжение подогревательных устройств, В | 230 |
26 | Номинальный рабочий ток сигнализатора давления, А: | |
§ кратковременный при замыкании | 1.![]() | |
§ кратковременный при размыкании | 1.0 | |
§ установившееся значение | 0.6 | |
§ переключаемая мощность W/VA | 30/50 | |
27 | Напряжение коммутируемых цепей сигнализатора давления, В, не более | 220 |
28 | Масса выключателя, кг | 650 |
29 | Масса элегаза, кг | 4 |
1 По специальному заказу возможно комплектование выключателей вводами с повышенной длиной пути утечки.2 По отдельному заказу могут поставляться токовые расцепители на 3 А.3 По отдельному заказу могут поставляться расцепители с независимым питанием постоянным током при напряжении 110 В.4 По отдельному заказу устанавливаются дополнительные КСА (6 Н.![]() | ||
Примечание:1. Для выключателей с зависимым питанием привода диапазон рабочих напряжений переменного тока на зажимах выпрямителя 200-242 В. Мощность однофазного трансформатора для питания выпрямителя – не менее 25 кВ·А. При этом обеспечивается включение с посадкой на защелку на токи КЗ до 12,5 кА. Применение индуктивных накопителей энергии не требуется.2. При необходимости увеличения количества сигнальных цепей допускается использовать оба (замыкающий и размыкающий) контакта узла БКМ при условии, что цепи имеют общую точку (между замыкающим и размыкающим контактами БКМ установлена перемычка) и не несут индуктивной нагрузки. |
Выключатель имеет следующие показатели надежности и долговечности:.
- ресурс по механической стойкости до первого ремонта – 10 000 циклов «включение-произвольная пауза-отключение» (В-tn-О без тока в главной цепи).
Допускаемое для каждого полюса выключателя без осмотра и ремонта дугогасительных устройств, контактов и замены элегаза число операций отключения (ресурс по коммутационной стойкости) составляет не менее одной из величин:
- при токах Iо,ном– 33 отключения;
- при токах 0,6 Iо,ном– 70 отключений;
- при номинальном токе нагрузки – 2000 операций (в том числе операций отключения емкостных токов до 600 А одиночных конденсаторных батарей).
Допустимое дополнительное число операций включения составляет 50% от указанных числа операций отключения (при номинальном токе нагрузки – 100%).
Элегазовые выключатели 35-330кВ – поставка, наладка, ремонт, диагностика и сервисное обслуживание
Главная \ Каталог \ Оборудование высоковольтное
Элегазовый выключатель 35-330 кВ с пружинным приводом
Осуществляем поставку и наладку элегазовых выключателей с пружинным приводом наружной установки в рабо¬чем диапазоне напряжений от 35 кВ до 330 кВ. В дугогасительных камерах выключателей используется автокомпрессионный метод га¬шения дуги, возникающей при отключении, что обеспечивает высокую эксплуатационную надежность и устойчивость рабо¬ты линий электропередач и энергосистемы.
Элегазовые выключатели способны гасить значительную скорость нарастания тока, возникающего вследствие кратко¬временных неисправностей линии электропередач, а также высокие пиковые нагрузки, возникающие при несинхронных переключениях.
Преимущества
• Простая и компактная конструкция;
• Высота установки выключателя может быть выполнена согласно спецификации заказчика;
• Саморегулировка контактов для простоты повторной сборки;
• Надежная конструкция дугогасительной камеры;
• Высокая сейсмическая устойчивость;
• Простота установки;
• Техническое обслуживание рабочего механизма возмож¬но без демонтажа выключателя;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕГАЗОВЫХ ВЫКЛЮЧАТЕЛЕЙ 35 -330 кВ
Основные характеристики на элегазовый выключатель 35 кВ
№ | Характеристики | ед.![]() | Трехфазное управление |
---|---|---|---|
1 | Номинальное напряжение сети | кВ | 35 |
2 | Наибольшее допустимое рабочее напряжение | кВ | 40,5 |
3 | Номинальный ток | А | 3150 |
4 | Номинальный ток отключения | кА | 40 |
5 | Зарядный ток отключения воздушной линии | А | 10 |
6 | Зарядный ток отключения кабельной линии | А | 50 |
7 | Зарядный ток отключения конден. батареи | А | 250 |
8 | Номинальный ток несинхронного отключения | кА | 10 |
9 | Ток включения, наибольший пик, не меньше | кА | 102 |
10 | Полюсный коэффициент | – | 1,5 |
11 | Длительность тока термической стойкости | с | 3 |
12 | Номинальная частота | Гц | 50 |
13 | Испытательное одноминутное напряжение промышленной частоты | кВ | 95 |
14 | Испытательное напряжение грозового импульса | кВ | 250 |
15 | Длина пути тока утечки (обща) | Мм | 900 |
16 | Длительность коммутационного цикла | – | О 0.![]() |
17 | Относительное давление элегаза (при 20°с) | ||
– номинальное рабочее | кг/см2 | 7,3 | |
– сигнализация о снижении давления | кг/см2 | 6,5 | |
– блокировка схемы управления | кг/см2 | 6 | |
18 | Допустимая утечка элегаза в год | % | 0,5 |
19 | Собственное время отключения (не больше) | Мс | 45 |
20 | Полное время отключения (не больше) | Мс | 85 |
21 | Ресурс механической стойкости | цикл | 10000 |
22 | Ресурс дугогасительной камеры, при отключении номинального тока | цикл | 5000 |
23 | Ресурс дугогасительной камеры, при отключении токов короткого замыкания | цикл | 15 |
24 | Диапазон температуры | °C | -45…+55 |
25 | Сейсмоустойчивость по шкале msk-64 | баллы | 9 |
26 | Время службы выключателя | лет | 25 |
27 | Тип привода | – | пружинный |
28 | Номинальное напряжение схемы управления | ||
– постоянного тока | В | 110; 220 | |
– переменного тока | В | 110; 220 | |
29 | Напряжение питания двигателя | ||
– постоянного тока | В | 110; 220 | |
– переменного тока | В | 110; 220 | |
30 | Вспомогательные контакты | – | 8HO+6h4 |
31 | Стандарты изготовления | – | МЭК 62271-1; МЭК 62271-100; |
32 | Стандарты соответствия | – | ГОСТ 687-78; ГОСТ 1516.![]() |
Основные характеристики на элегазовые выключатели 110 кВ
№ | Характеристики | ||
С одинарным опорным изолятором | С двойным опорным изолятором | ||
1 | Тип привода | пружинный | |
2 | Номинальное напряжение, кВ | 110 | |
3 | Длительно допустимое рабочее напряжение, кВ | 145 | |
4 | Номинальный ток, А | 3150 | |
5 | Номинальный ток отключения, кА | 40 | |
6 | Ток электродинамической стойкости, кА (пик) | 102 | |
7 | Номинальная длительность короткого замыкания, с | 3 | |
8 | Зарядный ток отключения воздушной линии, А | 50 | |
9 | Зарядный ток отключения кабельной линии, А | 160 | |
10 | Зарядный ток отключения конденсаторной батареи, А | 400 | |
11 | Номинальная частота, Гц | 50 | |
12 | Одноминутное испытательное напряжение промышленной частоты, кВ | 275 | |
13 | Испытательное напряжение грозового импульса, кВ (пик) | 650 | |
14 | Сопротивление контактов главной цепи, мкОм | ≤37 | |
15 | Длина пути утечки внешней изоляции, мм | 3625 | 4500 |
16 | Дугогасящая среда | элегаз (SF6) | |
17 | Номинальное давление газовой смеси при 20ОС, МПа (абс) | 0,88 (7,8 кг/м2) | |
18 | Номинальное давление срабатывания сигнализации 20ОС, МПа (абс) | 0,8 (7,0 кг/м2) | |
19 | Номинальное давление блокировки системы управления привода при 20ОС, МПа (абс) | 0,75 (6,5 кг/м2) | |
20 | Необходимый для заправки вес элегаза (SF6), кг | 4.![]() | 5.5 |
21 | Необходимый для заправки вес хладона (CF4), кг | 1.9 | 2 |
22 | Объем газовой системы, м3 | 0,14 | 0,15 |
23 | Допустимая утечка газа за год, приведенная к температуре 20ОС, % от давления, не более | 0,5 | |
24 | Масса выключателя, кг | 1450 | 1550 |
25 | Номинальная длительность коммутационного цикла | O-0,3с-ВО-3мин.-ВО | |
26 | Рабочий диапазон температур, °С | -45…+55 | |
27 | Сейсмическая устойчивость, баллов по шкале MSK-64 | 9 | |
28 | Климатическое исполнение и категория установки | У1 | |
29 | Ресурс механической стойкости, циклов | 10000 | |
30 | Номинальный срок службы, лет | 25 | |
31 | Стандарт изготовления | МЕК 62271-100 | |
32 | Стандарты соответствия | ГОСТ 687-78; ГОСТ 1516.![]() |
Китайский производитель предохранителей, молниезащитный разрядник, поставщик вакуумных выключателей
Дом Производители/Поставщики
Подробнее
Список продуктов
Выбранные поставщики, которые могут вам понравиться
Geya OEM ODM 250A 11kv 24kv 36kv Разъединитель нагрузки 400A 3p 4p Наружный изолятор Ручной переключатель Китай Поставщик
Свяжитесь сейчас
Выключатель-разъединитель Geya Трехфазный выключатель нагрузки 380 В 50-60 Гц Открытый выключатель нагрузки
Свяжитесь сейчас
Geya 500A Разъединитель нагрузки Электрический ручной переключатель переключения
Свяжитесь сейчас
ЧПУ хорошего качества Vs1 Модель 630A 1250A 1500A 5000A Vcb 12kv 50Hz Крытый высоковольтный вакуумный выключатель
Рекомендуемый продукт
Свяжитесь сейчас
Вставьте MCCB в литом корпусе вакуумный мини-автоматический выключатель по низкой цене
Свяжитесь сейчас
Вставьте MCCB в литом корпусе вакуумный мини-автоматический выключатель по низкой цене
Свяжитесь сейчас
Sgj SUS 304/316 Nw фланец высокого напряжения/ сильноточный изолятор/ вакуумные изоляторы/ вакуумный выключатель
Свяжитесь сейчас
Эффективный вакуумный выключатель высокого напряжения 12 кВ для установки вне помещений
Свяжитесь сейчас
Zn12-12 номинальный ток 1250A Break Current 31. 5ka высоковольтный вакуумный выключатель
Свяжитесь сейчас
Зн12-12 расклассифицировал автоматический выключатель вакуума тока 31.5ка разрыва тока 2500А высоковольтный
Свяжитесь сейчас
Китай производитель 3su71 молниезащитный разрядник
Свяжитесь сейчас
Leistung Energie LW8 Элегазовый выключатель 35 кВ
LW8 Элегазовый выключатель 35 кВ
Модель №. LW8-35
LW8-35 наружный элегазовый выключатель высокого напряжения переменного тока применяется для наружного трехфазного высоковольтного электрооборудования 50 Гц, а также для управления и защиты системы передачи и распределения электроэнергии 35 кВ, а также для измерения и защиты с помощью трансформатора тока, закрытого выключателем. . Выключатель также используется для взаимосвязанных автоматических выключателей и коммутационных батарей конденсаторов. Выключатель соответствует стандартам – IEC62271-100 и GB19.84-2003.
Количество
LW8-35 Наружный высоковольтный элегазовый выключатель переменного тока применяется для наружного трехфазного высоковольтного электрооборудования 50 Гц, а также для управления и защиты системы передачи и распределения электроэнергии 35 кВ, а также для измерения и защиты с помощью выключателя, закрытого трансформатора тока. . Выключатель также используется для взаимосвязанных автоматических выключателей и коммутационных батарей конденсаторов. Выключатель соответствует стандартам – IEC62271-100 и GB1984-2003.
Элегазовый выключатель LW8 35 кВ Структура и характеристики:
▪ 40 кА отключение при номинальном напряжении непрерывно 20 раз без технического обслуживания или замены SF6.
▪Разрыв выдерживает 40,5 кВ в течение 10 минут при относительном давлении.
▪Надежные механические характеристики, большая закрывающая способность и частая эксплуатация.
▪Коммутация батареи конденсаторов с током 400 А без повторного зажигания дуги, максимум 800 А.
▪Зарядная линия на 25 и 50 км без повторного зажигания дуги.
▪Простая конструкция, небольшой объем и длительный период без обслуживания
NAME | UNIT | DATA | ||
Rated voltage | kV | 35 | ||
Maximum voltage | kV | 40.![]() | ||
Rated insulation level | Lightning impulse withstand voltage (Full- пик волны) | кВ | 200/215 (через разомкнутый контакт) | |
Выдерживаемое напряжение промышленной частоты (1 мин) | кВ | 95/118 (через разомкнутый контакт) | ||
Rated current | A | 1600/2000 | 1600/2000/2500/3150 | |
Mechanical endurance | time | 5000 | ||
Rated SF6 pressure (20℃ REL.) | MPa | 0.40 | 0.50 | |
Lockout pressure (20℃ REL.) | MPa | 0.30 | 0.40 | |
Minimum operation temperature | ℃ | -40 | -30 | |
Rated short-circuit breaking current | kA | 20 25 | 25 31.![]() |
