Автоматические выключатели Электрон ПРО

Серия Тип Артикул Наименование
ЭЛЕКТРОН-П Электрон ПРО 06 7211561 Автоматический выключатель Электрон Э06В Про,1000А, ~660B, НР ~220В, ручной привод
ЭЛЕКТРОН-П Электрон ПРО 06 7218293 Автоматический выключатель Электрон Э06В Про,630А, ~660B, НР ~380В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 06 7220610 Автоматический выключатель Электрон Э06В Про,1000А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 06 7220930 Автоматический выключатель Электрон Э06В Про,800А, ~660B, НР ~220В, ручной привод
ЭЛЕКТРОН-П Электрон ПРО 06 7226597 Автоматический выключатель Электрон Э06В Про,630А, ~660B, НР ~220 В,ручной привод
ЭЛЕКТРОН-П Электрон ПРО 06 7226598 Автоматический выключатель Электрон Э06В Про,630А, ~660B, НР ~380В, ручной привод
ЭЛЕКТРОН-П Электрон ПРО 06 7229397 Автоматический выключатель Электрон Э06В Про,630А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П
Электрон ПРО 06 7229398 Автоматический выключатель Электрон Э06В Про,800А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 16 7037995 Автоматический выключатель Электрон Э16В Про,1250А, ~660B, НР ~/= 220В, Э/М ~/= 220В
ЭЛЕКТРОН-П Электрон ПРО 16 7204701 Автоматический выключатель Электрон Э16В Про,630А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 16 7204702 Автоматический выключатель Электрон Э16В Про,630А, ~660B, НР ~380В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 16 7229399 Автоматический выключатель Электрон Э16В Про,1600А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П
Электрон ПРО 16
7229400 Автоматический выключатель Электрон Э16В Про,1600А, ~660B, НР ~415В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 16 7229401 Автоматический выключатель Электрон Э16В Про,1600А, ~660B, РМН ~380В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 16 7234964 Автоматический выключатель Электрон Э16В Про,1000А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 25 7215904 Автоматический выключатель Электрон Э25В Про,1600А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 25 7215905 Автоматический выключатель Электрон Э25В Про,1600А, ~660B, НР ~380В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 25
7218291
Автоматический выключатель Электрон Э25В Про,2500А, ~660B, НР ~220В, э/м ~220В
ЭЛЕКТРОН-П Электрон ПРО 25 7234983 Автоматический выключатель Электрон Э25В Про, 2500А, ~ 660В, Icu 50кА, расцепитель независимый ~ 415В, э/м привод ~ 220В
ЭЛЕКТРОН-П Электрон ПРО 40 7221687 Автоматический выключатель Электрон Э40В Про, 4000А, ~ 660В, Icu 65кА (при ~ 380В Icu 100кА), расцепитель независимый ~ 220В, э/м привод ~ 220В

www.et-energy.ru

Электрон Про автоматический выключатель | Электрон Про Контактор

АртикулНаименованиеЦена с НДС, р.
на 30.07.19
Наличие
7226504Автоматический выключатель Электрон Э06C Про,1000А213976.84◻◻◻◻◻
7226714Автоматический выключатель Электрон Э06В Про GF,1000А217741.31◻◻◻◻◻
7226712Автоматический выключатель Электрон Э06В Про GF,630А200423.72◻◻◻◻◻
7226713Автоматический выключатель Электрон Э06В Про GF,800А200414.95◻◻◻◻◻
7226514Автоматический выключатель Электрон Э06В Про,1000А225735.23◻◻◻◻◻
7226512Автоматический выключатель Электрон Э06В Про,630А216281.84◻◻◻◻◻
7226513Автоматический выключатель Электрон Э06В Про,800А218398.43◻◻◻◻◻
7226716Автоматический выключатель Электрон Э16В Про GF,1000А234490.25◻◻◻◻◻
7226717Автоматический выключатель Электрон Э16В Про GF,1250А234490.25◻◻◻◻◻
7226718Автоматический выключатель Электрон Э16В Про GF,1600А234783.94◻◻◻◻◻
7226715Автоматический выключатель Электрон Э16В Про GF,630А201981.67◻◻◻◻◻
7226516Автоматический выключатель Электрон Э16В Про,1000А260950.03◻◻◻◻◻
7226517Автоматический выключатель Электрон Э16В Про,1250А260950.03◻◻◻◻◻
7226518Автоматический выключатель Электрон Э16В Про,1600А274239.07◻◻◻◻◻
7226515Автоматический выключатель Электрон Э16В Про,630А260950.03◻◻◻◻◻
7226720Автоматический выключатель Электрон Э25B Про GF,1600А257610.68◻◻◻◻◻
7226721Автоматический выключатель Электрон Э25B Про GF,2500А264942.84◻◻◻◻◻
7226610Автоматический выключатель Электрон Э25B Про,1600А314497.54◻◻◻◻◻
7226611Автоматический выключатель Электрон Э25B Про,2500А314497.54◻◻◻◻◻
7226719Автоматический выключатель Электрон Э25BПро GF,1000А244946.06◻◻◻◻◻
7226519Автоматический выключатель Электрон Э25BПро,1000А285905.06◻◻◻◻◻
7226505Автоматический выключатель Электрон Э25С Про,1000А245074.16◻◻◻◻◻
7226506Автоматический выключатель Электрон Э25С Про,1600А245074.16◻◻◻◻◻
7226507Автоматический выключатель Электрон Э25С Про,2500А245074.16◻◻◻◻◻
7226722Автоматический выключатель Электрон Э40B Про GF,2500А547032.68
◻◻◻◻◻
7226723Автоматический выключатель Электрон Э40B Про GF,3200А547032.68◻◻◻◻◻
7226724Автоматический выключатель Электрон Э40B Про GF,4000А547032.68◻◻◻◻◻
7226612Автоматический выключатель Электрон Э40B Про,2500А627227.47◻◻◻◻◻
7226613Автоматический выключатель Электрон Э40B Про,3200А627227.47◻◻◻◻◻
7226614Автоматический выключатель Электрон Э40B Про,4000А627227.47◻◻◻◻◻
7226616Автоматический выключатель Электрон Э40B Про,4000А фаз.АА-ВВ-СС627227.47◻◻◻◻◻

www.elprom-st.ru

Как заменить автоматический выключатель "Электрон" снятый с производства и не ошибиться в выборе.

Автоматические выключатели "Электрон" модификаций Э06, Э16, Э25 и Э40 производились на заводе в городе Ульяновске с 1963 года. Это был единственный завод на всем необъятном советском пространстве производящий низковольтные выключатели большой мощности до 6300 ампер. И нетрудно догадаться, что на таких выключателях работали до 60% всех промышленных предприятий того времени. В те времена это был единственный современный автомат имевший полупроводниковый расцепитель максимального тока ,который сильно контрастировал с полностью механическими выключателями серии АВ, поэтому его использовали на ответственных производствах , где была необходима надежная защита электроустановок. В связи с этим рано или поздно, большое количество современных энергетиков сталкиваются с вопросом замены отработавших свой ресурс выключателей "Электрон". Также хочу заметить, что электроподстанции того времени остаются достаточно надежными и для нашего времени , так как ошиновка делалась в основном из меди с большим запасом прочности, поэтому замена отдельных компонентов в виде автоматических выключателей повышает надежность электроустановки, а так же помогает значительно снизить издержки на ремонт и обновление подстанции.

И если вы решили заменить только выключатели серии "Электрон" и теряетесь в выборе, тогда эта статья для вас. Современный рынок электрооборудования пестрит различными предложениями, от современных воздушных выключателей с комплектами модернизации до агрегатов прошедших ревизию, тогда как новый "Электрон" купить невозможно потому, что выпуск закончен в феврале 2016 года. Делать свой выбор необходимо исходя из бюджета выделенного на модернизацию электроустановки и ожидаемой надежности и бесперебойности. Ну а теперь обо всем по порядку.
Если у вас возникла срочная ситуация при которой требуется заменить выключатель, а бюджет выделен минимальный можно постараться отремонтировать агрегат. Поломки у "Электронов" можно разделить на 2 вида:

1. При достаточно больших токах короткого замыкания выработан ресурс дугогасительных контактов. В этом случае ремонт контакта практически невозможен, потому что он выполнил свою основную функцию и его можно смело отправлять на металлолом. Проблема заключается в том, что в России нет производителя таких компонентов, а покупать другой выключатель, чтобы снять дугогасительные контакты и установить в свой не имеет экономического смысла.

2. Вторая группа неисправностей включает в себя целый спектр поломок различных компонентов , а так же сбой регулировок, что делает невозможным работу выключателя в нормальном режиме. В этом случае можно пойти 2 путями:

а) Попытаться найти неисправный компонент и заменить его. К большому счастью предложений на рынке достаточно, и можно обратиться в организацию, которая занимается ремонтом таких выключателей для покупки аналогичной детали. Такая деталь будет не новой, так как их никто не производит , но исправной и работоспособной, да еще и гарантию дадут, как правило на один год. Сразу нужно готовиться к сложностям при установке и регулировке, так как в агрегате их больше трехсот.

б) Отправить неисправный выключатель на ремонт в специализированную организацию, где специалисты сами выявят неисправность и предложат варианты ее решения. Вариантов может быть тоже несколько: например, можно провести полную ревизию, которая будет включать перебор агрегата с восстановлением всех лакокрасочных и гальванических покрытий, замену изношенных и сломанных компонентов, настройку и регулировку. Необходимо понимать, что в зависимости от условий эксплуатации "Электрона" эти процедуры могут быть необходимы, так как заржавевшие , окисленные и закоксовавшиеся детали могут влиять на корректную работу выключателя.

Если состояние вашего автоматического выключателя удовлетворительное, можно заменить только вышедшие из строя компоненты и произвести регулировку. В любом случае, в сервисных организациях вам сделают качественный ремонт по доступной цене и дадут гарантию.

Если посмотреть на предложения, то рынок в ценах 2017 года будет выглядеть примерно так:

Ревизия:
Э06В до 1000А - 15000р + стоимость запчастей
Э16В до 1600А - 37000р + стоимость запчастей
Э25В до 2500А -39000р + стоимость запчастей
Э40В до 4000А - 64000р + стоимость запчастей

Ремонт:
Э06В от 3000р + стоимость запчастей
Э16В от 10000р + стоимость запчастей
Э25В от 12000р + стоимость запчастей
Э40В от 20000р + стоимость запчастей

Цены на основные запасные части:

Двигатель с редуктором 8900р
Контактный нож (крокодил): Э06В 1200р
Э16В 3300р
Э25В 3700р

Неподвижный нож: Э06В 1500р
Э16В 2200р
Э25В 2500р

Независимый расцепитель 3400р в сборе

Допуск на установку автоматического выключателя прошедшего ревизию в электроустановку от Ростехнадзора можно получить проведя испытания в сертифицированной лаборатории, которая есть в каждом городе .

Также можно купить "Электрон" уже прошедший ревизию и лучше сделать это в сервисной организации , чтобы избежать рисков.
Средняя цена на такие выключатели:
Э06В 250А, 400А, 630А, 800А, 1000А от 45000р
Э16В 630А, 1000А, 1600А от 115000р
Э25В 1600А, 2500А от 120000р
Э40В 2500А, 3200А, 4000А от 265000р

Необходимо обратить внимание на то, что "Электроны" выпускались с 3 основными видами токовой защиты, преимущества и недостатки которых мы сейчас и рассмотрим.

РМТ (полупроводниковый расцепитель максимального тока) выпускался до 2000 года. Он достаточно надежен и у него небольшой процент отказов даже на блоках произведенных в 1980х годах. А о недостатках можно сказать следующее: его трудно настраивать , так как его регулировка выполнена в виде переменного резистора , очень трудно попасть точно в нужный параметр.

МРТ-5 (полупроводниковый максимальный расцепитель тока 5 ) позволяет достаточно точно настроить выключатель. Из недостатков можно выделить следующее: Переключатели параметров выполнены в виде маленьких фишек, которые к тому же трудно переставляются и можно погнуть контактный усик и получить немало проблем с настройкой. Так же фишки из за своих маленьких размеров часто вылетают из рук и теряются. С чем связана такая конструкция переключателей блока сказать трудно, но сторожилы производства говорят, что блок разрабатывался в далекие 1990е годы, не было качественных переключателей и при испытаниях большим током возникала сильная вибрация при которой самопроизвольно переставлялись уставки и аппарат начинал жить своей жизнью независимой от первоначальных настроек. Поэтому инженеры установили фишки, чем доставили массу неудобств целому поколению энергетиков. Еще к недостаткам можно отнести корпус выполненный из тонкого пластика , который нередко ломался при неправильной установке или неосторожной эксплуатации. Такой блок защиты выпускался до 2014 года.

И наконец блок защиты МРТ-5МП сделанный уже не на полупроводниках, а на микропроцессоре, о чем говорят 2 последние буквы в аббревиатуре. Выпускался не долго, около 1,5 лет и был достаточно удобен в настройке и к тому же имел световую сигнализацию работоспособности защиты в различных режимах. К недостаткам можно отнести только пластиковый корпус , что не очень надежно на выключателе весом более двухсот килограмм.

Еще, чтобы избежать трудностей при установке, необходимо знать при выборе автоматических выключателей Э06В после ревизии, что они выпускались с двумя вариантами выдвижного механизма:
а) Вариант с кубической рамой , где выключатель ездил на колесиках по рельсам и задвигался с помощью крюков, которые входили в состав рамы. Выпускался он до 1990 года.
б) Вариант, так с называемой полурамой , где выключатель ездил на шпильках по направляющим и задвигался с помощью двух специальных ключей, которые, как говорят энергетики, постоянно терялись, тем более, что их необходимо использовать одновременно.
Согласитесь, очень удобно в арсенале своих электроустановок иметь одинаковые по конфигурации выключатели , чтобы иметь возможность их быстро переставлять и при необходимости взаимозаменять не занимаясь переборкой подстанции.

Ну вот мы подошли к самым современным и технологическим выключателям, призванным заменить устаревшие и снятые с производства выключатели "Электрон". Фаворитом этой технологической гонки по праву можно считать организацию ООО «СБТ-Энерго» , которая работает под брендом «Ретрофит НВА». Свою первую разработку команда молодых инженеров выпустила в 2014 году. Это были замены "Электронов" Э16В на токи 630А, 1000А , 1600А и Э25В на токи 1600А, 2500А на базе высокотехнологичных выключателей корейского производства Metasol концерна LsIs. Суть модернизации заключалась в разработке типового комплекта адаптации с сохранением посадочных размеров , размеров токоведущих шин и основных токовременных характеристик. Сразу можно заметить ряд качественных преимуществ адаптации с выключателем:
- повышенная предельная коммутационная способность выключателей Metasol, у которых при 660В она равна 65 кА в отличии "Электрона" Э16В с его 30кА при 660В;
- возможность оперировать выключателем в ручном режиме, что не доступно у "Электронов" Э16В и Э25В; современный эргономичный дизайн;
- удобство и широта настроек токовременных характеристик, доступность запасных частей и простота управления.

Отдельно стоит рассказать про ретрофиты выключателей Э40В на токи 2500А, 3200А, 4000А , которых практически не существует, и вот почему:
"Электроны" Э40В выпускались с двумя видами фазировки. В далекое советское время , при разработке выключателей Э40В , какой то инженер, имя которого история умалчивает, вероятно опасаясь захвата нашей родины внешними интервентами, решил разместить присоединение внешних проводников, как показано на рис.1 не подозревая о том, что это создаст большую проблему для будущих поколений энергетиков и разработчиков замены этих выключателей на современные аналоги. По большей части он достиг своей цели , "Электронов" Э40В с такой фазировкой было выпущено до 95% и их невозможно заменить на современные ,которые делаются с фазировкой АВС слева на право, а развести шины под другую фазировку в столь малом пространстве не представляется возможным. Поэтому организациям где требуется замена, остается только подлатывать свои старые агрегаты или покупать выключатель после ревизии , что не всегда удобно при эксплуатации на бесперебойных производствах. Счастье в том, что на момент написания статьи в стране достаточно предложений выключателей с хранения и после ревизии по сходной цене.
Установка замены с неправильной фазировкой грозит нарушением чередования фаз и невозможности работы трехфазных электроагрегатов. Остальные 5% с фазировкой на рис.2 появились не так давно в следствии ошибки проектировщика в одной крупной организации по производству подстанций. Когда на завод по производству "Электронов" начали приходить рекламации, ошибка вскрылась. Так как этой организацией было изготовлено достаточно много подстанций с неправильной фазировкой и введено в эксплуатацию, завод- изготовитель "Электронов" Э40В пошел на уступки и заменил для них фазировку. Из этических соображений не будем называть организацию, которая совершила ошибку, единственно скажем, что такой выключатель стали называть «Самарский вариант». Вот так ошибка в проектировании дала возможность для модернизации этих электроустановок с использованием современных аналогов.

Вот несколько полезных ссылок на разработчиков адаптации и организации занимающиеся ремонтом выключателей "Электрон".
http://sbtenergo.ru/catalog/20/
http://retrofitnva.ru/
Также ссылка на тех описание выключателей.
http://sbtenergo.ru/data/docstore/elektron_i_ts.pdf
Автор: Каразеев Денис Владимирович

www.eti.su

Проверка автоматических выключателей Электрон

Основные технические данные

  1. Автоматические выключатели серии «Электрон» предназначены для установки в цепях с номинальным напряжением постоянного тока до 440 и переменного тока до 660 В частотой 50 и 60 Гц. Выключатели предназначены для защиты электрических установок при перегрузках и коротких замыканиях, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей при номинальных режимах работы. Выключатели с номинальным током максимально-токовой защиты до 1600 А допускают включение асинхронных электродвигателей с короткозамкнутым ротором.
  2. Выключатели имеют следующие исполнения: постоянного тока — в двухполюсном исполнении; переменного тока — в трехполюсном исполнении; с электродвигательным приводом — все типы выключателей; с ручным приводом — только выключатели типа ЭОб. По способу установки — стационарные и выдвижные.
  3. В выключателях применяют следующие виды расцепителей: максимальный расцепитель тока, минимальный расцепитель напряжения, независимый расцепитель.
  4. Мощность, потребляемая электродвигательным приводом выключателя, составляет: на переменном токе 1,5 кВ-А и на постоянном токе 1,1 кВт. Время включения выключателя с электродвигательным приводом не более 0,4 с. Электродвигательный привод должен обеспечивать включение при напряжении 0,85—1,1 номинального.
  5. Выключатели выпускают на номинальные токи 630, 800, 1600, 2500, 5000 и 6300 А (для условий эксплуатации УЗ и ХЛЗ).
  6. Выключатели могут снабжаться реле максимально-токовой защиты (МТЗ) мгновенного или замедленного действия. Номинальные токи МТЗ (для условий эксплуатации УЗ и ХЛЗ): 250,400, 630, 800,1000, 1250,1600,2000, 2500, 3200,4000, 5000, 6300 А. Калибруемые уставки МТЗ: по току в зоне перегрузки — 0,8; 1,25; 2 Iн; в зоне короткого замыкания — 3; 5; 7; 10Iн; по времени—в зоне перегрузки при токе Iн—100; 150; 200 с; при токе 6Iн—4; 8; 16 с; при коротком замыкании — 0,25; 0,45; 0,7 с.
  7. Минимальная защита при снижении напряжения осуществляется минимальным расцепителем напряжения, если выключатель исполнен с таким расцепителем. Минимальный расцепитель обеспечивает отключение выключателя при снижении напряжения в пределах 70—35 % номинального, не производит отключение включенного выключателя при напряжении выше 70 % номинального и допускает включение выключателя при напряжении 85 % номинального и выше. Установка напряжения срабатывания минимального расцепителя регулируется в пределах 70—35 % номинального.
  8. Независимый расцепитель рассчитан на кратковременный режим работы и срабатывает при 0,7—1,2 номинального напряжения.
  9. Максимально-токовая защита состоит из датчиков тока, блока сопротивлений, полупроводникового блока (реле МТЗ) и электромагнитного исполнительного устройства (расцепитель МТЗ).

Датчиками МТЗ постоянного тока служат установленные на нижних выводах выключателя магнитные усилители (МУ), датчики МТЗ переменного тока — трансформаторы тока. Трансформаторы тока одновременно являются источником питания МТЗ. Питание МТЗ постоянного тока должно осуществляться от независимого источника постоянного тока с напряжением 110 или 220 В. Коэффициент пульсации источника не более 0,15.
Конструктивно расцепитель МТЗ аналогичен независимому и минимальному расцепителям. При срабатывании реле МТЗ в выключателях переменного тока подается напряжение на катушку расцепителя МТЗ, в выключателях постоянного тока шунтируется удерживающая обмотка расцепителя МТЗ, которая в нормальном режиме постоянно находится под напряжением.

  1. Разновременность касания дугогасительных и главных контактов не более 1 мм.
  2. Включение выключателей обеспечено при напряжении 0,8—1,1 номинального.

Указания по наладке

  1. Включить выключатель ремонтной рукояткой, предварительно заведя рукояткой пружину до срабатывания конечного выключателя.
    Отключить выключатель поочередно кнопкой ручного управления, независимым расцепителем, расцепителем МТЗ. Для отключения, соблюдая осторожность, нажать на якорь проверяемого расцепителя. Включение и отключение должны происходить быстро, без заедания или задержек подвижных частей выключателя. Сделать четыре-пять операций включения и отключения. Подвести питание в соответствии с принципиальной электрической схемой. Включить выключатель кнопкой включения и отключить его подачей напряжения на независимый расцепитель или снятием напряжения с минимального расцепителя, сделать три-четыре операции.
  1. Проверить расцепитель минимального напряжения. При нагретой катушке расцепитель должен четко отключать выключатель при плавном снижении напряжения в пределах 0,7—0,35 номинального. Настроить минимальный расцепитель на заданное напряжение срабатывания путем натяжения возвратной пружины расцепителя при помощи специального винта.
  2. Проверить действие независимого расцепителя при пониженном до 0,7 и при повышенном до 1,2 номинального напряжении,
  3. Установка программы для максимальнотоковой защиты выключателя осуществляется ручками управления, которые находятся на лицевой панели реле МТЗ. На рис. 4-39 изображена лицевая панель реле МТЗ.



Таблица 1
Характеристики срабатывания МТЗ


Положение переключателя реле МТЗ

Время срабатывания

при перегрузке

при кратности тока к выбранной уставке

1—2,2

2,2—3

3 и выше

переменный ток

ПОСТО-
ЯННЫЙ ток

переменный
ток

постоянный Ток

переменный ток

ПОСТО-
ЯННЫЙ Ток

Обе перемычки замкнуты

Обратно-
зависимое от тока (рис. 6-39)

равно уставке МТЗ

равно уставке МТЗ или мгновенно

равно уставке МТЗ

мгновен
но

равно уставке МТЗ

Верхняя перемычка разомкнута

МТЗ срабатывает мгновенно

Нижняя перемычка разомкнута

МТЗ срабатывает мгновенно


Рис. 1. Лицевая панель реле максимальной токовой защиты выключателя «Электрон».

В левой части панели расположены контрольные зажимы 1, которые используются при калибровке и проверке защиты. Между контрольными зажимами расположен переключатель 2, который может быть установлен в три различных положения. Время-токовые характеристики МТЗ выключателей в зоне перегрузки приведены на рис. 1.
В зависимости от установки переключателя в одно из этих положений характеристика срабатывания МТЗ будет соответствовать табл. 1.
В правой части панели имеется пять ручек. Ручка 3 служит для регулировки уставки по току в зоне перегрузки, ручка 4 — для регулировки уставки по току в зоне короткого замыкания, ручка 5 — для регулировки уставки по времени при номинальном токе МТЗ, ручка 6 — для регулировки уставки по времени при шестикратном токе, ручка 7 — для регулировки уставки времени при коротком замыкании.

На ручках нанесены риски и цифры, соответствующие уставкам, откалиброванным на заводе-изготовителе.

  1. Проверка функционирования реле МТЗ — включить выключатель без тока в главной цепи; ручки 5, 6, 7 (рис. 4-39) повернуть против часовой стрелки до упора и замерить время срабатывания выключателя по схеме, приведенной на рис. 4-1,6, подавая напряжение переменного тока 220 В поочередно к зажимам 30—27, 30—28 и 30—29 (номера зажимов — по схеме завода-изготовителя) при проверке МТЗ переменного тока. Длительность подачи напряжения не более 2 с.

При проверке МТЗ постоянного тока соединить зажимы 29—30 через резистор сопротивлением 1 кОм.
Время срабатывания при положении ручки 4, повернутой до упора против часовой стрелки, должно быть 0,05—0,2 с, а при положении ручки 4, повернутой до упора по часовой стрелке, 1—2 с.
На выключателях переменного тока с номинальным током МТЗ 2000 А и более в обоих положениях ручки 4 время срабатывания может оказаться равным 1—2 с, т. е. срабатывает только реле перегрузки. Для проверки реле в зоне к. з. нужно увеличить подаваемое напряжение. ·

  1. Проверка калибровки реле МТЗ. Присоединить два крайних полюса выключателя, соединенных последовательно с регулируемым нагрузочным устройством. Нагрузочное устройство переменного тока должно обеспечивать практически синусоидальную форму тока. Подсоединить вольтметр постоянного тока с внутренним сопротивлением не менее 5 кОм/В к зажимам П и *.

Для проверки уставки по току в зоне перегрузки выставить требуемую уставку на ручке 3 и включить выключатель. На выключателе постоянного тока вольтметр должен показать 17—21 В, на выключателе переменного тока — 0; плавно увеличивать ток нагрузочным устройством. На выключателе переменного тока показания вольтметра должны возрастать до 17—21 В. При токе нагрузки, равном току срабатывания реле на проверяемой уставке, показания вольтметра должны резко снизиться до 0—3 В. Ждать отключения выключателя не обязательно.
При проверке уставок по току в зоне к. з. (ручка 4) вольтметр подключить к зажимам КЗ и *, остальные операции аналогичны изложенным.
При проверке уставок по времени в зоне перегрузки необходимо выставить уставку на ручке 5, ручку 6 установить в среднее, а ручку 3 — в нулевое положение; установить номинальный ток и отключить выключатель, через 1 мин включить выключатель и по секундомеру замерить время срабатывания на проверяемой уставке.
При проверке выдержки времени при шестикратном токе ручку 5 установить в положение 200 с, а ручку 6 —-в нулевое положение; установить шестикратный ток и отключить выключатель; по истечении 1 мин включить выключатель и замерить секундомером время срабатывания выключателя на проверяемой уставке.
При проверке выдержки времени в зоне к. з. уставка выставляется ручкой 7 и проверка производится в той же последовательности, как и при шестикратном токе. Ток устанавливается при этом выше уставки к. з. на ручке 4.
При токе, превышающем уставку к. з. в 3 раза и более, время отключения не должно зависеть от положения ручки 7 и должно быть не более 0,1 с.

  1. Выдвижные выключатели. Проверяется действие механической блокировки, которая должна препятствовать вкатыванию и выкатыванию выключателя при включенном положении. Проверку работы выдвижных выключателей по π. 1 надо проводить при их установке в каркасе в контрольном, а затем рабочем положении.
  2. Проверка сопротивления изоляции выключателя производится мегаомметром на 500—1000 В. Сопротивление изоляции выключателя должно быть не менее 20 МОм. Сопротивление изоляции цепей вторичной коммутации проверяется в соответствии с указаниями.

Проверка схем аварийного освещения и аварийной вентиляции

  1. Проверка соответствия проекту установленного оборудования и аппаратуры.
  2. Проверка правильности соединения всех аппаратов схемы.
  3. Измерение сопротивления изоляции производится мегаомметром на 500—1000 В на полностью собранной схеме со всеми присоединенными аппаратами (магнитные пускатели, контакторы, катушки автоматов, реле приборов и т. п.). Сопротивление изоляции должно быть не ниже 0,5 МОм.
  4. Испытание повышенным напряжением промышленной частоты (50 Гц). Испытательное напряжение для вторичных цепей схемы со всеми присоединенными аппаратами 1000 В. Продолжительность испытания 1 мин.

Если схема содержит полупроводниковые приборы (диоды, триоды и т. п.), выводы их на время испытания должны быть замкнуты накоротко.

  1. Проверка работы автоматов и контакторов при номинальном и пониженном напряжении оперативного тока. Производятся пять включений при напряжении 90 % номинального, пять включений и отключений при номинальном и десять отключений при 80 % номинального напряжения.
  2. Проверка полностью собранной схемы на правильность функционирования. Все элементы схемы должны надежно функционировать с предусмотренной проектом последовательностью как при номинальном, так и при пониженном до 90 % номинального напряжении оперативного тока.

leg.co.ua

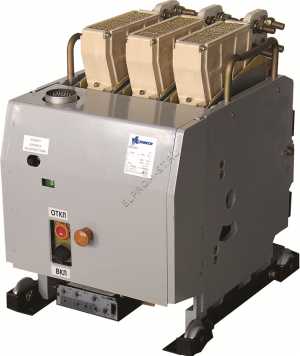

Электрон Автоматические выключатели | Электрон

   В 2016 году снимаются с производства, замена -  Электрон Про



    Выключатели предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 3 раз в час) оперативных включений и отключений электрических цепей, причем выключатели до 1600 А допускают включение асинхронных электродвигателей с короткозамкнутым ротором.



Исполнения Э06С,Э06В,Э16В,Э25В,Э25С,Э40В,Э40С



• 2,3 полюса.
• Номинальный тепловой ток 250- 6300А.
• Регулируемый электронный расцепитель.
• Номинальное рабочее напряжение при частоте 50Гц до 660В.
• Номинальное рабочее напряжение при постоянном токе до 440В.
• Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении 380В до 115кА



Акссесуары:
• Независимый расцепитель и вспомогательные контакты.
• Электромагнитный привод.
• Выдвижное исполнение.



Быстрый заказ в 1 клик
Нажмите на кнопку и наш менеджер сам свяжется с вами и уточнит все параметры заказа.
Производители:
  • Контактор Ульяновск
Техническая информация:
  • Структура заказа: struktura.pdf ( 125.3 Кб )
  • Технические характеристики: xarakt.pdf ( 169.3 Кб )
  • Схемы подключения: sxema.pdf ( 371.6 Кб )
  • Габаритные размеры: gab.pdf ( 453 Кб )
  • Опросный лист: oprosnik.pdf ( 46.4 Кб )
  • Руководство по применению: elektron_ie_to.pdf ( 1.5 MБ )
  • Полный каталог: electron.pdf ( 2.6 MБ )
  • Письмо о замене Электрон: pismo.jpg ( 506.4 Кб )

www.elprom-st.ru

Выключатели серии «Электрон», ЭлектроКомплект

Автоматические выключатели серии «Электрон» на номинальные токи от 250 А до 6300 А.

Автоматические выключатели серии «Электрон«  предназначены для установки в цепях с номинальным напряжением постоянного тока до 440 В и переменного тока до 660 В частотой 50 и 60 Гц, для проведения тока в нормальном режиме и отключений тока при коротких замыканиях и перегрузках, а также для нечастых (до 3 раз в час) оперативных включений и отключений электрических цепей, причем автоматические выключатели «Электрон» с номинальным током до 1600 А допускают включения асинхронных электродвигателей с короткозамкнутым ротором.

Автоматический выключатель серии «ЭЛЕКТРОН»:
Э06С стационарный с ручным приводом на 1000А;
Э06С стационарный с электромагнитным приводом на 1000А;
Э06В выдвижной с ручным приводом на 1000А;
Э06В выдвижной с электромагнитным приводом на 1000А;
Э16В выдвижной с электромагнитным приводом на 1600А;
Э25В выдвижной с электромагнитным приводом на 2500А;
Э25С стационарный с электромагнитным приводом на 4000А;
Э40В выдвижной с электромагнитным приводом на 5000А;
Э40С стационарный с электромагнитным приводом на 6300А.

Являются наиболее мощными отечественными низковольтными автоматическими выключателями для промышленного применения в составе подстанций и мощных распределительных устройств.

Выключатели Электрон состоят из двух базовых конструкций:
одна — на номинальные токи до 1000 А и охватывает выключатели типа Э06;
другая – на номинальные токи до 6300 А и охватывает выключатели типов Э16, Э25 и Э40.

Основные характеристики и исполнения выключателей Электрон:
— диапазон номинальных токов от 250 до 6300А;
— двухполюсное исполнение для постоянного тока и трехполюсное для переменного тока;
— электромагнитный привод, для всех исполнений (Электрон 06 может комплектоваться ручным приводом)
— переднее или заднее способ присоединения проводников;
— с максимальным расцепителем тока (МРТ) и минимальным расцепителем напряжения;
— с максимальным расцепителем тока (МРТ) и независимым расцепителем;
— без МРТ с независимым расцепителем;
— выключатели переменного тока выпускаются с 8 свободными контактами вспомогательной цепи (4 размыкающими и 4 замыкающими), постоянного тока – с 7 свободными контактами (4 размыкающими и 3 замыкающими).

Автоматические выключатели серии «Электрон« имеют климатические исполнения У или ХЛ категории размещения 3 и климатическое исполнение О категории 4 (тропики).

Срок поставки автоматических выключателей «Электрон»: от 15 рабочих дней.

elekom21.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
