Выключатель элегазовый баковый вгбу-110

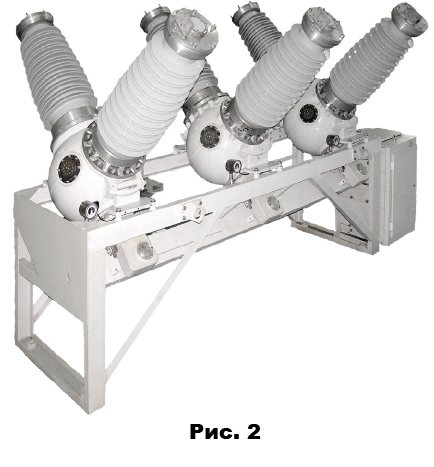

Выключатель элегазовый баковый ВГБУ-110 состоит из трех полюсов с общим приводом. Полюса крепятся на металлической раме. Полюс выключателя представляет собой герметичный резервуар, выполненный из алюминия, в котором размещено одноразрывное автокомпрессионное дугогасительное устройство. На патрубки резервуара выключателя установлены трансформаторы тока. Внутренние полости выключателя и трансформатора тока заполнены элегазом (под одним избыточным давлением), служащим изоляционной и дугогасительной средой.
В выключателе изоляционная тяга
соединяется с подвижным контактом
дугогасительной камеры. Соединение
подвижного и неподвижного контактов с
токоведущими частями других элементов
выключателя осуществляется специальными
контактами, закрепленными на дисковых
изоляторах. Контактные части закрыты
экраном. Фильтр-поглотитель служит для
очистки элегаза от продуктов разложения,
образующихся при гашении дуги, а также
для поглощения остаточной влаги.
Выключатели на 110 кВ имеют один разрыв. Дугогасительное устройство ЭВ состоит из подвижной и неподвижной частей, закрепленных на изоляционном цилиндре.
Подвижная часть состоит из блока направляющих корпусов и главного подвижного контакта и неподвижного цилиндра, фторопластового сопла и дугогасительного контакта. Все эти детали закреплены на полом штоке, который соединен с изоляционной тягой.
Переход тока с подвижного контакта на цилиндр осуществляется скользящими контактами.
Дугогасительное устройство представляет
собой автокомпрессионную камеру, в
которой создается необходимое давление
элегаза за счет движения контакт-поршня
в неподвижном цилиндре. При отключении
в начале хода прохождение тока
осуществляется через контакт-поршень
и неподвижный контакт, а далее через
главный контакт и дугогасительный. При
этом в цилиндре создается автокомпрессионное
давление газа.
Выключатель элегазовый баковый ВГБУ-110 со встроенными трансформаторами тока предназначен для выполнения коммутационных операций (включения и отключения) в нормальных и аварийных режимах в сетях трехфазного переменного тока с заземленной нейтралью (коэффициент замыкания на землю не выше 1,4) при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.
Технические данные элегазовых выключателей марки ВГБУ-110, ВГБУ-220 и ВГБМ-220 представлены в табл. 3.1.
Таблица 3.1
№ | Наименование параметра | Тип выключателя | |
ВГБУ-110 | ВГБУ-220 ВГБМ-220 | ||
1 | 2 | 3 | 4 |
1 | Номинальное напряжение, кВ | 110 | 220 |
2 | Наибольшее рабочее напряжение, кВ | 126 | 252 |
3 | Номинальный ток отключения, кА | 40 | 40 |
4 | Номинальный ток, А | 2000 | 2000 |
5 | Номинальная частота, Гц | 50 | 50 |
6 | Процентное содержание апериодической составляющей β, % не более | 45 | 45 |
7 | Сквозной ток короткого замыкания, кА: – наибольший пик – начальное действующее значение периодической составляющей – ток термической стойкости / время протекания тока термической стойкости | 102 40 40/3 | 102 40 40/3 |
8 | Собственное время отключения, с | 0,03 | 0,03 |
9 | Полное время отключения, с | 0,06 | 0,06 |
10 | Собственное время включения, с | 0,07 | 0,07 |
11 | Отключаемые малые индуктивные токи, А | 6-20 | 6-20 |
12 | Отключаемый ток конденсаторной батареи, А | 400 | 400 |
13 | Количество встроенных трансформаторов тока на полюс выключателя: – для измерений – для защиты | 1 3 | 1 3 |
14 | Тип привода выключателя | гидро | гидро |
15 | Количество приводов | 1 | 1 |
16 | Количество дугогасительных разрывов на полюс | 1 | 1 |
17 | Дугогасительная среда | SF6 | SF6 |
18 | Утечка элегаза в год, % от массы не более | 1 | 1 |
19 | Климатическое исполнение | У1 | У1 |
20 | Удельная длина пути утечки, см/кВ | 2,25 | 2,25 |
Окончание табл. 3.1
1 | 2 | 3 | 4 |
21 | Мощность подогрева шкафа и привода, кВт | 1,32 | 1,32 |
22 | Мощность подогрева баков, кВт на выключатель | – | 4,8 |
23 | Ток потребления на зажимах электромагнитов отключения и включения при номинальном напряжении 220 В, А | 2,3 | 2,3 |
24 | Ресурс по механической стойкости, циклов B-tn-O | 5000 | 5000 |
25 | Ресурс по коммутационной стойкости, в диапазоне (60-100)% I0 ном, отключений | 20 | 20 |
26 | Масса выключателя с приводом (без элегаза), кг | 3500 | 49001 |
27 | Масса аппаратного шкафа, кг | 150 | 150 |
28 | Срок службы до первого ремонта, лет | 15 | 15 |
29 | Срок службы, лет | 30 | 30 |
Конструкция выключателя приведена на
рис. 3.2.
а) | б) |

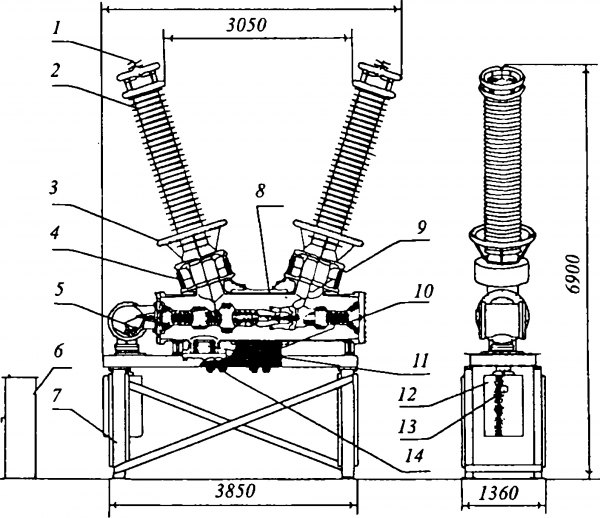

Рис. 3.2. Выключатель ВГБУ-110:
1 – гидропривод; 2, 11, 19, 20 – стойка; 3 – рама; 4, 7 – блок трансформаторов;
5, 73 – вводы; 6 – гасительная камера; 8 – кронштейн; 9, 10 – пластина;

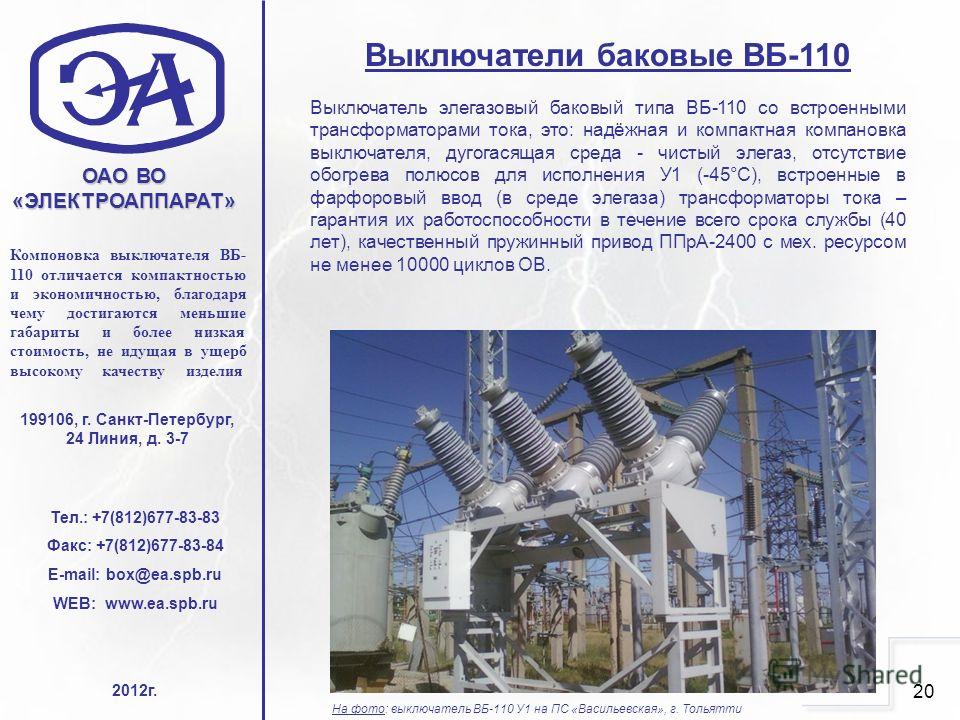

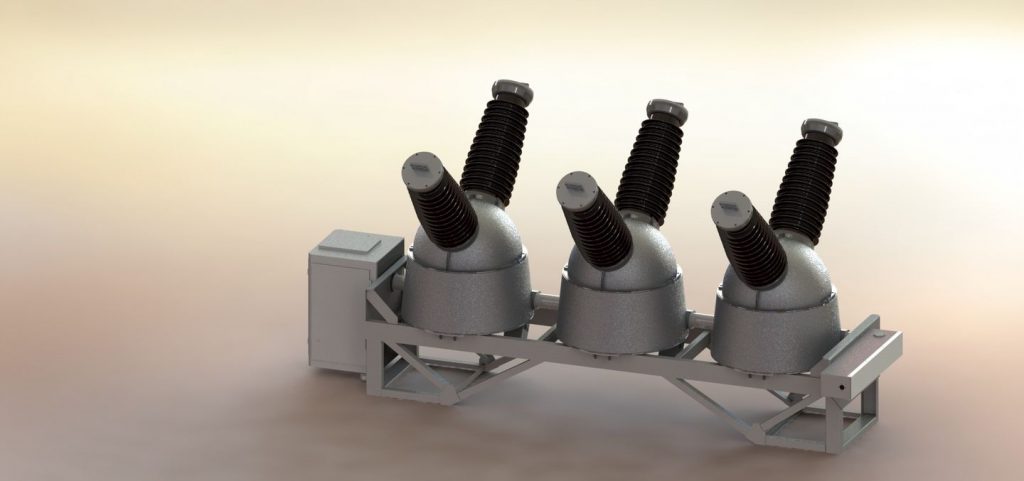

Баковый элегазовый выключатель ВБ-110 в Санкт-Петербурге
Выключатель ВБ-110 разработан ОАО «Научно-исследовательский институт высоковольтного аппаратостроения» (НИИВА) и изготавливается ОАО ВО «Электроаппарат». Параметры и свойства изделий с маркой «НИИВА» и «ЭА» основаны на собственных методиках расчетов и исследований на базе 80-летнего опыта производства высоковольтных аппаратов и 30-летнего опыта в области элегазовой аппаратуры.
Основные технические характеристики:
Встроенные трансформаторы тока ТВ-110:
Особенности конструкции:
Преимущества
| |||
в Санкт-Петербургево всех регионах
Похожие товары: ОАО ВО “Электроаппарат”
Колонковый элегазовый выключатель ВГП-110
С 2006 года возобновлено серийное производство колонковых выключателей ВГП-110. Традиции Санкт-Петербургской школы аппаратостроения, нашедшие отражения в выключателе ВГП-110, учитывают, прежде…
Колонковый элегазовый выключатель ВГП-220
Выключатель серии ВГП-220 предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также для работы циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с. ..
Генераторный выключатель ВГГ-20
Выключатели генераторные элегазовые типа ВГГ разработаны ОАО «Научно-исследовательский институт высоковольтного аппаратостроения» и изготавливаются ОАО ВО «Электроаппарат»». Параметры и свойства…
Трансформатор тока элегазовый ТГФМ-110
С 2008 года трансформатор тока ТГФ-110 модернизирован и выпускается под маркой ТГФМ. Модернизация учитывает огромный опыт эксплуатации и касается повышения надежности при транспортировке и…
КРУЭ 110 кВ ЯГТ-110
КРУЭ включает в себя основное технологическое оборудование подстанции, такое как: выключатели, разъединители с заземлителями, трансформаторы тока и напряжения, ОПН, совмещенные в заземленном…
Трансформатор тока элегазовый ТГФМ-220
С 2008 года трансформатор тока ТГФ-220 модернизирован и выпускается под маркой ТГФМ. Модернизация касается повышения надежности при транспортировке, увеличения запасов от некорректных действий при. ..
Трансформатор тока элегазовый ТГФ-500
Трансформатор тока типа ТГФ-500 предназначен для межсистемных линий электропередачи ЕЭС России и сдан комиссии ФСК ЕЭС России в декабре 2007 года. Завод «Электроаппарат» серийно выпускал…
Трансформатор тока элегазовый ТГФМ-330
Трансформаторы тока данной серии предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в сетях переменного тока частотой 50 и 60 Гц…
Ещё товары
Возможно вас заинтересует также: Колонковый элегазовый выключатель ВГП-110вводной изолятор ВБ-110выключатель ВЭБ-110Выключатель ВГТ-110катушка отключения выключателя мкп-110Выключатель ВГТ-110-11-40/2500 У1 в комплекте с приводом
Не нашли нужного предложения?
Оставьте заявку для всех участников торговой площадки.
24000 организации, Ваша контактная информация доступна только зарегистрированным пользователям.
— saVRee
Введение В энергосистемах автоматические выключатели используются для переключения электрического оборудования и сетей в нормальных условиях и при неисправностях. Основная функция автоматического выключателя — прерывать протекание тока (нагрузка или короткое замыкание) путем размыкания его контактов и, таким образом, изоляции коммутируемых частей системы. Конструкция и работа автоматического выключателя зависят от его применения и номинального напряжения. Технология формованного корпуса (с воздухом при атмосферном давлении) используется по адресу Низкие напряжения ( Air-Blast и Вакуумные выключатели . 6 Выключатели схемы обычно используются для Высокое напряжение Системы (> 72 кВ).
Отсоединение нагрузки, прерываясь по неисправности
SF 6 GASSF 6 Схема разрывы с использованием Hexa Hexa (SF 6 ) контакты прерывателя. Он обладает многими благоприятными характеристиками, которые делают его идеальным кандидатом для изоляции в современных распределительных устройствах высокого напряжения :
- Высокое диэлектрическая прочность (примерно в 8–9 раз выше, чем у воздуха при давлении 5 бар).
- Электроотрицательные в природе, т.е. захватывают свободные электроны, образуя тяжелые ионы с малой подвижностью, что предотвращает лавинный тип пробоя.
- Хорошая способность теплопередачи , высокая энергия ионизации и низкая температура диссоциации в результате чего превосходные свойства гашения дуги .
- Очень высокая электропроводность при повышенных температурах обеспечивается низкое напряжение дуги
- Бесцветный , без запаха , инертные и неядовитые .
К недостаткам SF 6 газа относятся его высокая стоимость склонность к образованию коррозионный фториды металлов во время дугового разряда и тот факт, что парниковый газ .
В настоящее время SF 6 Выключатели цепи могут быть классифицированы на Два Основные категории:
- Dead . .
- Боевой резервуар – корпус с линейным потенциалом.

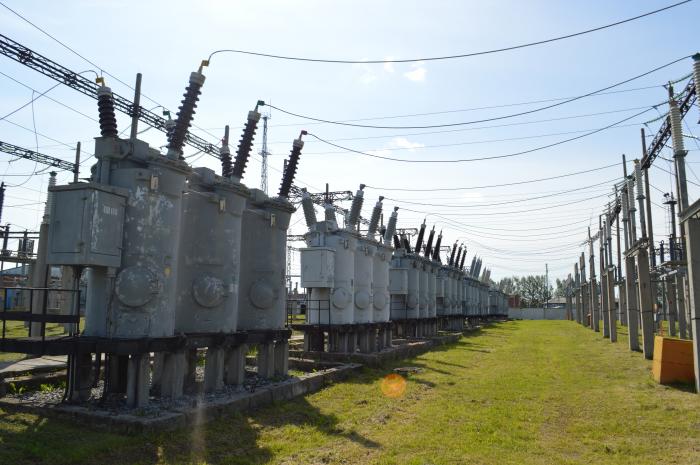

Dead Tank Designs может предложить больший ток короткого замыкания Обращение к разрыву и Сейсмический Рейтинг , но относительно (требуется больше SF 6 GAS). бак конструкции модульные и более компактные .

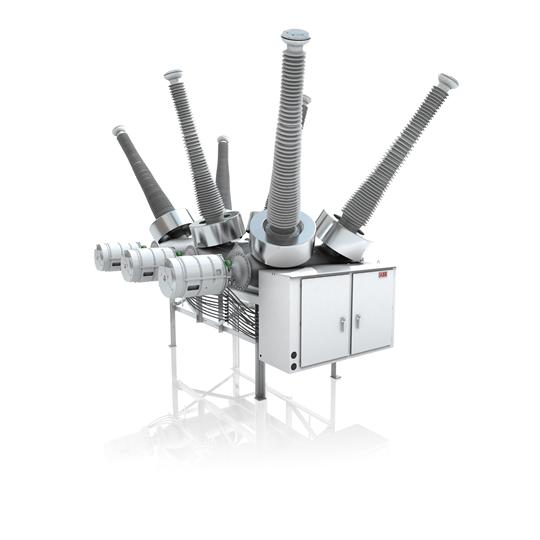

Живой выключатель с цепью бака
Dead Tank Succure Lucker
Существует также несколько различных способов, в которых Электрический ток (и получение ARC ) в SCF ARC ). 6 автоматический выключатель может быть отключен. К этим типам относятся: двойное давление (устарело), одинарное давление (также называемое puffer ), самовзрыв (когда энергия дуги поддерживает повышение давления в дуговой камере), вращающаяся дуга (дуга вращается электродинамически в холодном фоновом газе) и технология двойного движения (с двумя подвижными контактами). Кроме того, механизм привода выключателя может быть типа гидравлический или пружинный .
В оставшейся части этой статьи мы более подробно рассмотрим базовую сборку и работу SF 6 автоматический выключатель с элегазовой изоляцией в котором используется одинарное давление (технология нагнетания) с подпружиненным рабочим механизмом; это наиболее широко используемый тип в высоковольтной промышленности.
Вам понравилась эта статья? Тогда обязательно ознакомьтесь с нашим видеокурсом «Электрические трансформаторы» . В курсе более двухчасового видео , викторины , и вы получите сертификат об окончании, когда вы закончите курс. Помните, что вы можете получить доступ ко всем курсам saVRee всего за €9,99 с пакетом неограниченного доступа . Наслаждаться!
Строительные и основные компоненты Полная сборка Тип пухлы SF 6 .0003 размыкание контактов выключателя, гашение возникающей дуги и прерывание тока в прерывателе 6 9. В нем размещаются
два наборов контактов, которые обычно называют « основной » или « Нормальный Ток Контакты » и « 0004 дугогасительные контакты ’. Оба типа этих контактных групп имеют один неподвижный контакт, в то время как другой контакт может двигаться. Токопроводы (обеспечивающие подключение к выводам внешнего выключателя) подключаются к неподвижным и подвижным главным контактам. Наконечники всех контактов автоматического выключателя покрыты медно-вольфрамовым дугостойким материалом.
Основной корпус прерывателя (заполненный газом SF 6 ) содержит подвижный пуфовый цилиндр , который может скользить в осевом направлении вверх и вниз вдоль контактов. Внутри цилиндра находится один неподвижный поршень , который закреплен с другими неподвижными частями выключателя SF 6 таким образом, что он не может изменить свое положение во время движения цилиндра. Сопло расположено на отверстии цилиндра.
Основные компоненты SF 6 Вершинный выключатель цепного выключателя
Изоляционный стек
Блок прерывания вертикально устанавливается поверх Изоляционный стек , который состоит из подключенного изолятора . механический привод автоматического выключателя к подвижным контактам, расположенным внутри прерывателя . В зависимости от номинального напряжения системы изолирующий пакет может состоять из одной детали или из нескольких сегментов, механически соединенных последовательно. Как и любой другой Изолятор , он обеспечивает адекватную линию к земле Сухой артинг и Дистанция ползучий , чтобы предотвратить Флэш-опоры Связанные с 40009 666669 669 66669 6669 6. Полный блок автоматического выключателя обычно закрепляется на стальной конструкции, которая крепит его к встроенному бетонному фундаменту.
Механический рабочий механизм
Привод обеспечивает кинетическую энергию , необходимую для размыкания и замыкания контактов выключателя. Он состоит из набора открывающих и закрывающих пружин , которые взводятся вручную или с помощью небольшого электродвигателя.
Панель управления
Шкаф управления обеспечивает связь между механическим приводом выключателя, защитой системы ( реле ) и устройства контроля. Он может быть сконфигурирован либо для « удаленный », либо для « ручной » рабочей настройки.
245 кВ (одиночный прерыватель) живой резервуар SF 6 Выключатель с цепи
Дополнительные компоненты
на . и требования к конструкции, SF 6 автоматические выключатели могут иметь заметные отличия в конструкции, а также могут иметь дополнительные компоненты:
- Вместо одиночного блока дугогасительных горизонтально на изоляционную трубу).
Для таких автоматических выключателей градуирующие конденсаторы (C) подключаются параллельно прерывателям для выравнивания напряжения на них.
- Для приложений коммутации линий передачи эти автоматические выключатели могут быть оснащены предварительными резисторами (PIR) для демпфирования высоких значений коммутационных переходных перенапряжений . Эти PIR (обычно от 300 до 600 Ом) соединены параллельно с главными контактами выключателя. Они включаются в цепь на определенный интервал времени (от 8 до 12 мс) перед замыканием контактов главного выключателя.
Различные конфигурации SF 6 Выключатель цепи
- Внешние соединительные терминалы оснащены Crageing Rings , чтобы гарантировать, что Electric Field Prings на терминальной поверхности DO не требуют .
начало короны
550 кВ (два прерывателя последовательно) Резервуар под напряжением SF 6 Автоматический выключатель
Нормальное условие
В нормальном состоянии контакты выключателя цепи составляют Закрыто , а текущие потоки от одного Контактного перевозчика до другого с помощью Основные контакты и Sliding до других и Sliding – . цилиндр нагнетателя .
Операция отключения автоматического выключателя
Когда панель управления автоматическим выключателем получает команду отключения (для устранения неисправности или отключения части сети), посылает сигнал на катушку отключения механического исполнительного механизма, который, в свою очередь, освобождает защелку 9000, удерживающую заряд открывающая пружина . Когда размыкающая пружина срабатывает, она тянет приводной стержень (соединенный с прерывателем) в линейном направлении, что вызывает подвижные контакты и цилиндр нагнетателя для перемещения вниз.
Перемещение цилиндра наддува относительно неподвижного поршня приводит к уменьшению внутреннего объема цилиндра наддува, что вызывает сжатие газа СФ 6 внутри цилиндра. Из-за перекрытия контактов сжатие газа начинается до размыкания каких-либо контактов. Поскольку нисходящее движение продолжается, главные контакты разъединяются, и ток коммутирует на дугогасительные контакты , которые все еще находятся в замкнутом положении (из-за их физически более длинной конструкции). В ходе дальнейшего размыкания дугогасительные контакты начинают разъединяться и между ними устанавливается дуга .
Функционирование испарителя типа SF 6 Автоматический выключатель
Когда дуга течет, она блокирует поток SF 6 газ через сопло в некоторой степени. Таким образом, давление газа в газовом баллоне продолжает увеличиваться. Когда синусоидальная форма волны тока приближается к нулю, дуга становится относительно слабой, и сжатый газ SF 6 внутри нагнетательного цилиндра течет в осевом направлении (через сопло) по длине дуги. Этот взрыв газа SF 6 удаляет тепловую энергию в контактном зазоре и уменьшает степень ионизация ( электропроводность ) таким образом, что дуга гаснет.
Когда дуга прерывается, переходное восстанавливающееся напряжение (TRV) на контактах начинает появляться; скорость размыкания контактов выключателя должна быть достаточно высокой, чтобы обеспечить достаточное расстояние между контактами, чтобы выдержать это напряжение. В случае, если диэлектрическая прочность контактного зазора ниже, чем напряжение TRV, дуга будет восстановлена в явлении, которое обычно называют автоматическим выключателем повторное зажигание или повторное зажигание .
Во время последовательности включения автоматического выключателя замыкающая катушка высвобождает энергию замыкающей пружины , что приводит к смещению контактов друг к другу, в нормальное закрытое положение. При этом газ СФ 6 перетягивается в цилиндр демпфера подготавливает автоматический выключатель к следующему включению.
Во время включения автоматического выключателя иногда может происходить событие, известное как до включения . По мере того, как контакты сближаются во время замыкания, диэлектрическая прочность контактного зазора уменьшается. В какой-то момент напряжение напряжения на контактном промежутке превышает его диэлектрическую прочность, что приводит к образованию дуги, которая замыкает контакты.
В дополнение к общим характеристикам, обычно присущим электрическому выключателю, т. е. низкое контактное сопротивление в замкнутом состоянии и почти идеальная изоляция в разомкнутом состоянии 3 60002 a 900 автоматический выключатель должен соответствовать дополнительным конструктивным требованиям. Среди них наиболее важные из них кратко описаны ниже:
- Номинальный ток – токоведущие части автоматического выключателя должны выдерживать максимально ожидаемый ток нагрузки без превышения повышения температуры
- Номинальный ток отключения при коротком замыкании — автоматический выключатель должен иметь возможность отключать максимальный ток короткого замыкания сети (типичные стандартные значения 25, 40 и 63 кА).
- Уровень напряжения и изоляции.
- Повторные пробоя – при отключении емкостного тока вероятность повторного пробоя (повторного возгорания) между контактами выключателя должна быть очень низкой.
- Механическая износостойкость – автоматический выключатель должен выдерживать большое количество операций (от 2 000 до 10 000) при очень ограниченном техническом обслуживании.
- Время размыкания – для обеспечения достаточного зазора между контактами и для того, чтобы выдержать TRV, автоматический выключатель должен размыкаться с чрезвычайно высокой скоростью (порядка от 40 до 60 мс).
- Номинальная рабочая последовательность – автоматический выключатель необходим для удовлетворительного выполнения заданной последовательности операций. Для быстродействующих автоматических выключателей с повторным включением типичная последовательность следующая: O-0,3сек-CO-3мин-CO (где O и C представляют размыкание и замыкание соответственно, а 0,3сек и 3мин – временные задержки).
- Режим коммутации – в течение срока службы автоматический выключатель должен успешно выполнять различные коммутации ( Прерывание ), которые наиболее заметно включают в себя: Терминал и Короткие разломы , Трансформатор и Реактор Переключение , и . Каприща. С точки зрения требований к автоматическому выключателю, эти различные типы коммутационных функций изменяют величину тока и TRV , которые должен выдерживать автоматический выключатель.
