Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 — цена 1 835 руб, ВП 16РГ-23Б-231-55 У2.3 — в Санкт-Петербурге

Главная Каталог Электротехническое оборудование Концевые выключатели Концевой выключатель ВП 16РГ-23Б-231-55 У2.3

в наличии

от 1 835 руб

^*Предложение не является публичной офертой

в наличии

Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Габаритные размеры LxHxB, мм: 63x130x79мм

Номинальный коммутируемый ток – 16А

Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока

Контактная группа – 1з + 1р

Вид переключающего устройства – мгновенного действия

Усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н

Прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30

Дифференциал хода, градус: 7±3

Механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000)

Коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений 1200

циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:

на переменном токе: 1 000 000

на постоянном токе: 1 600 000

Выключатель может быть представлен в 2-ух модификациях, Г-резьбовой неуплотненный ввод, Е-модифицированный —уплотненный ввод через сальник

Климатическое исполнение и категория размещения – У2, Т2, XЛ2

Характеристики

Артикул

ВП 16РГ-23Б-231-55 У2.

3

Кол-во полюсов

2

Ном. ток, In

10А

Ном. рабочее напряжение, Ue

660В, 50Гц/440В пост.

Тип привода

рычаг с роликом

Контактная группа

1з + 1р

Путевой выключатель ВП16Р-23-231 является аппаратом общего назначения, прямого действия с самовозвратом. Предназначен для коммутации электрических цепей управления, под воздействием упоров, в определенных точках пути, где движение контролируемого объекта должно быть изменено, или возникает необходимость сообщения о достижении объектом заданного положения.

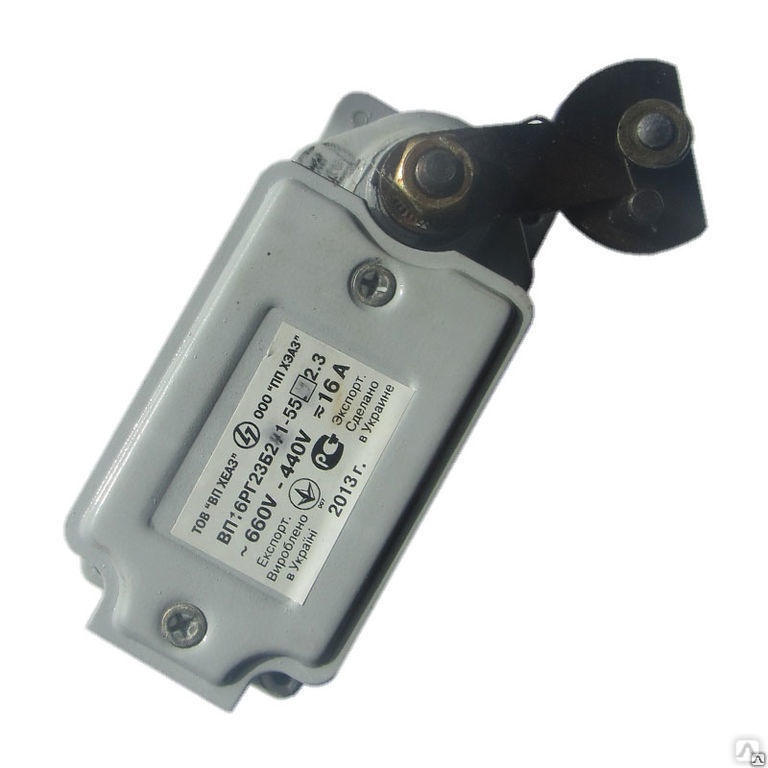

Концевой выключатель ВП16Р-23-231 изготовлен с приводом в виде рычага с роликом. Конструкция выключателя позволяет самостоятельно устанавливать необходимое направление рабочего хода, и регулировать угол установки рычага, относительно оси корпуса, в пределах ±55^о

.

Принцип срабатывания выключателя:

Контактная группа, выключателей данного типа, обеспечивает коммутацию двух электрических цепей, позволяя осуществлять включение и выключение, если требуется управление толькой одной цепью, или переключение, если требуется управление сразу двумя электрическими цепями. На приведенной ниже схеме, первая цепь обозначается как (1-2), вторая – (3-4).
Выключатели серии ВП16Р производятся с контактной группой полумгновенного действия. Переключение между электрическими цепями происходит только в крайних положениях. То есть, переключение происходит только при полном нажатии на привод выключателя. Минимальное воздействие на привод, переключающий контакт в движение не приводит.



Схема срабатывания выключателя ВП16Р:


Порядок коммутации:

При механическом воздействии на привод выключателя, цепь (1-2) размыкается, а цепь (3-4) замыкается. После исключения воздействия на привод, переключающий контакт возвращается в исходное положение.



В зависимости от наличия дополнительного сальника на кабельном вводе, различается написание марки выключателя:
  – Концевой выключатель ВП16РГ-23Б-231-55У2.3 – резьбовой кабельный ввод, без сальника;
  – Концевой выключатель ВП16РЕ-23Б-231-55У2. 3 – резьбовой кабельный ввод, уплотненный сальником, где:
             – “ВП16” – тип выключателя;
             – “Р” – индекс модернизации;
             – “Г” – корпус без сальника;
             – “Е” – корпус с сальником;
             – “23Б” – группа коммутационной износостойкости;

             – “2” – количество коммутируемых цепей;
             – “3” – исполнение привода;
             – “1” – крепление на ровную поверхность;
             – “55” – степень защиты Ip по ГОСТ 14255-69;
             – “У2” – климатическое исполнение по ГОСТ 15150-69;
             – “3” – сочетание контактов – 1з + 1р;

Выключатели данной серии имеют ряд преимуществ, выделяющих их среди других моделей: установка направления рабочего хода осуществляется оперативно, т. к. процесс максимально упрощен. Высокая коммутационная и механическая устойчивость положительно сказывается на работе выключателя, снижая риск возникновения поломок. Корпус хорошо защищает внутренние элементы от влаги и пыли, делая возможным эксплуатацию в реальных условиях:

• Рабочие температуры – от -60 до +70 градусов по Цельсию
• Высота над уровнем моря до 4300 м

Рабочее положение концевого выключателя серии ВП 16 не влияет на его функциональные возможности.



Наименование	Вид привода	Исполнения по типу срабатывания	Прямой рабочий ход	Масса, г, не более
ВП16РГ23Б231-55У2.3	рычаг с роликом	полумгновенный	10º	2825



а) с приводом рычаг с роликом
б) с V-образным рычагом	в) с селективным приводом
г) с притычным вводом	д) с резьбовым уплотненным вводом (сальник M20х1,5)

Оформите заказ на Концевой выключатель ВП 16РГ-23Б-231-55 У2. 3 в удобной для Вас форме:

• разместите заказ через корзину сайта;
• заполните форму обратной связи;
• свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
• отправьте заявку на электронный адрес [email protected].

Пять причин заказать Концевой выключатель ВП 16РГ-23Б-231-55 У2.3 в нашей компании:

• Помощь в подборе оборудования. Техническое консультирование.
• Наличие на складе. Минимальные сроки поставки.
• Предоставление скидок оптовым заказчикам.
• Организованная работа склада. Отгрузка без ожидания и очередей.
• Доставка по России. Бесплатная доставка до транспортной компании.
