Выключатель путевой взрывозащищенный ВПВ-4Б до 660 В АС, до 440 В DС Номинальный ток: 16 А, IP65

Назначение Выключателей путевых взрывозащищенных ВПВ-4Б до 660 В АС, до 440 В DС Номинальный ток: 16 А, IP65

Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанци­онного управления электроприводами машин и механизмов:

  • в стационарных установках;
  • на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а также наличие двух контактных блоков обеспечивает возможность применения выключателей почти в любых условиях в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.

Конструкция

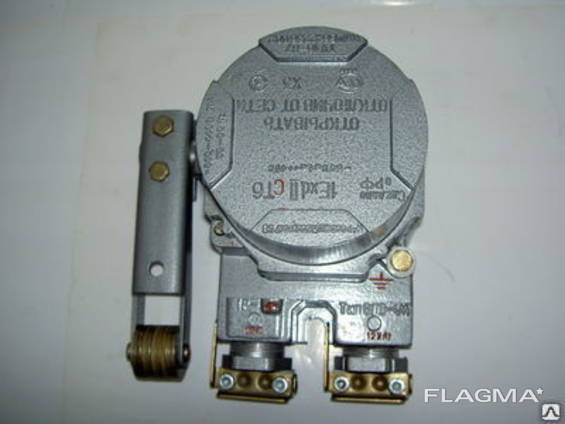

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20 мм. Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.

Технические характеристики Выключателей путевых взрывозащищенных ВПВ-4Б до 660 В АС, до 440 В DС Номинальный ток: 16 А, IP65

Маркировка взрывозащиты: РВ Ex d I Mb,  1Ex d IIB T6 Gb, 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db

Материал корпуса:

  • 1Ex d IIB T6 Gb, 1Ex d IIC T6 Gb – алюминиевый сплав
  • РВ Ex d I Mb –  сплав ЦОА1

Номинальное напряжение:

  • переменного тока: до 660 В
  • постоянного тока: до 440 В

Номинальный ток: до 16 А

Вид климатического исполнения и категория размещения: У1, ХЛ1, В1, ОМ1, ХЛ5, У5, Т5, В5

Температура окружающей среды:

  • для климатического исполнения У1: от – 40°C до + 40°C
  • для климатического исполнения ХЛ1: от – 60°C до + 40°C
  • для климатического исполнения В1: от – 60°C до + 50°C
  • для климатического исполнения ОМ1: от – 60°C до + 45°C
  • для климатического исполнения ХЛ5: от – 10°C до + 35°C
  • для климатического исполнения У5: от – 5°C до + 35°C
  • для климатического исполнения Т5: от – 1°C до + 35°C
  • для климатического исполнения В5: от – 40°C до + 45°C

Степень защиты от внешних воздействий: IР66

Номер технических условий: ТУ 3424-002-00213569-2007

Условные обозначения

ВПВ-4Б Х1 Х2 Х3 Х4 Х5

ВПВ – выключатель путевой взрывозащищенный

4 – исполнение по числу контактов 2Р+2З

Б – модернизированный

Х1 – исполнение по виду привода:

     1 – рычаг с роликом

     2 – рычаг с тросом с фиксацией

     3 – рычаг с педалью

     4 – рычаг с пазом для выключателей с маркировкой взрывозащиты 1Ex d IIB T6 Gb / Ex tb IIIC T80°C Db, 1Ex d IIC Т6 Gb / Ex tb IIIC T80°C Db

     5 – рычаг с вращающимся валиком

Х2 – маркировка взрывозащиты:

     1 – РВ Ex d I Mb

     2 – 1Ex d IIB T6 Gb / Ex tb IIIC T80°C Db

     3 – 1Ex d IIC Т6 Gb / Ex tb IIIC T80°C Db

Х3 – климатическое исполнение по ГОСТ 15150-69: У, ХЛ, ОМ, Т, В – для выключателей с маркировкой взрывозащиты РВ Ex d I Mb

Х4 – категория размещения по ГОСТ 15150-69: 1 или 5 – для выключателей с маркировкой взрывозащиты РВ Ex d I Mb

Х5 – материал исполнения применяемой оболочки:

     Ц – сплав ЦОА1;

     С – сталь с антикоррозийным покрытием. Указывается только для выключателей с маркировкой взрывозащиты РВ Ex d I Mb.

Пример формулировки заказа:

ВПВ-4Б 13 У1

Выключатель путевой взрывозащищенный на четыре контакта, модернизированный, с приводом – рычаг с роликом, маркировка взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db климатического исполнения и категории размещения У1.

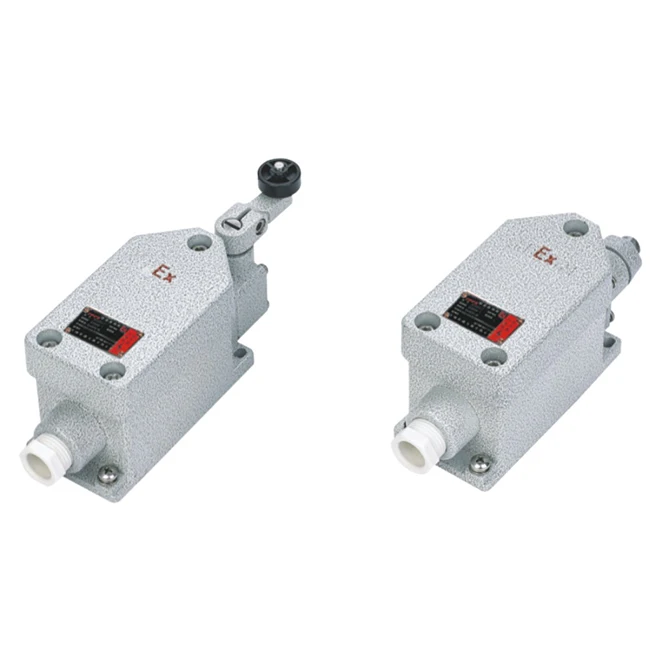

Выключатель путевой серии ЕХВП

ИЗ МОДИФИЦИРОВАННОГО АЛЮМИНИЕВОГО СПЛАВА СЕРИИ ЕхВП

  • Фото товара
  • ОСНОВНАЯ ИНФОРМАЦИЯ
  • Характеристики
  • Преимущества
  • Пример заказа
  • Скачать каталог
  • Рекомендованные товары

Корпус из анодированного алюминия1

Порошковая окраска для надежной защиты от агрессивного воздействия внешней среды2

Малый размер выключателя3

Простота установки и обслуживания4

Силиконовое уплотнение в местах соединения деталей5

Большое количество вариантов исполнения механизма толкателя6

Внешний болт заземления7

Стопорный винт крышки8

Монтаж на плоскую поверхность9

1 2 3 4 5 6 7 8 9

Не верный email Нужно указать свой телефон

Длина сообщение должна быть больше 5 символов

Я ознакомлен(-а) с правилами и согласен(-а) на обработку моих данных.

Необходимо согласие на обработку персональных данных

Сайт использует файлы cookies (Куки). Подробную информацию о cookies (Куки) вы можете найти здесь, ознакомиться с политикой конфиденциальности сайта – здесь, ознакомится с согласием на обработку персональных данных – здесь. Продолжая использовать данный сайт, вы подтверждаете, что были проинформированы об использовании файлов cookies (Куки) и даёте согласие на обработку персональных данных.

HONEYWELL MICRO SWITCH Взрывозащищенный концевой выключатель: 1 НЗ/1 НО, 15 А при 480 В, 0,25 А при 250 В, линейный – 12 В005|EX-Q800

МИКРОПЕРЕКЛЮЧАТЕЛЬ HONEYWELL

  • Элемент # 12V005
  • производитель Модель # EX-Q800
  • UNSPSC # 39121509
  • № страницы каталога 259 259

Страна происхождения США. Страна происхождения может быть изменена.

Взрывозащищенный корпус делает этот концевой выключатель пригодным для использования в опасных помещениях и на открытом воздухе. Путь пламени в корпусе переключателя спроектирован так, чтобы удерживать и охлаждать горячие газы и пары, которые в противном случае могли бы вызвать взрыв снаружи переключателя. Используется в зерновых элеваторах, морских буровых установках, нефтехимических заводах и заводах по переработке отходов, покрасочных камерах, объектах по обращению с опасными отходами, трубопроводной арматуре и ремонтном оборудовании. Применения включают регулирующие клапаны и приводы, нефтехимические заводы, конвейеры и погрузочно-разгрузочные работы.

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.

МИКРОПЕРЕКЛЮЧАТЕЛЬ HONEYWELL

  • Элемент # 12V005
  • производитель Модель # EX-Q800
  • UNSPSC # 39121509
  • № страницы каталога 259 259

Страна происхождения США. Страна происхождения может быть изменена.

Взрывозащищенный корпус делает этот концевой выключатель пригодным для использования в опасных помещениях и на открытом воздухе. Путь пламени в корпусе переключателя спроектирован так, чтобы удерживать и охлаждать горячие газы и пары, которые в противном случае могли бы вызвать взрыв снаружи переключателя. Используется в зерновых элеваторах, морских буровых установках, нефтехимических заводах и заводах по переработке отходов, покрасочных камерах, объектах по обращению с опасными отходами, трубопроводной арматуре и ремонтном оборудовании. Применения включают регулирующие клапаны и приводы, нефтехимические заводы, конвейеры и погрузочно-разгрузочные работы.

924491-3 Микропереключатель Honeywell Плунжерный взрывозащищенный концевой выключатель; Расположение: вверху, контактная форма: 1NC/1NO, линейное движение

Перейти к основному содержанию

Shop Talk

   | |

Эксперты по техническому обслуживанию автопарка 1-800-558-2808

  • История заказов
  • Мои списки
  • Импорт файла
  • Автоматический повторный заказ
  • Каталог

Поделиться

Распечатать

МИКРОПЕРЕКЛЮЧАТЕЛЬ HONEYWELL

Наведите курсор на изображение, чтобы увеличить его

826,02 $ упаковка | 826,02 $ за штуку

одноразовая доставка

Зарегистрируйтесь в автозаказе

Технические характеристики

Номинальная мощность контактов переменного тока

10 А при 480 В

Высота

2,56 дюйма

Длина привода

2,06 дюйма

Степень защиты IP99 3 3 Нет 0014 Расположение привода

Верх

Элемент

Взрывозащищенный концевой выключатель

Тип привода

Плунжер, герметичный кожух

Концевой выключатель, тип

Взрывозащищенный концевой выключатель

Сила тока

15 Инд. /0,5 рез.

Производитель Номер детали

EX-N15

Ампер

15 инд./0,5 рез./0,25 рез. A

Механизм

Линейный

Базовый тип привода

Плунжерный

Рейтинг NEMA

1, 7

Глубина корпуса

2,02 дюйма

Рабочее усилие

3,00 фунта

Высота корпуса

2,56 дюйма

Диапазон рабочих температур

от -40 до 160F

4 Корпус 014 Алюминий

Кол-во в упаковке

1

Стиль кузова

миниатюра

Series

EX

Ширина тела

2,78 дюйма

Вес по доставке

1,44 фунт

БУП0003

Особенности

Алюминий EX; 0,5 дюйма – кабелепровод 14NPT; герметичный плунжер; Взрывозащищенный концевой выключатель

Торговая марка

HONEYWELL MICRO SWITCH

Стандарты

UL, CSA, ATEX, IEC Ex

Контактная форма

1NC/1NO, SPDT, 3 Snap Action

    014 Механический привод

    Тип контакта

    Мгновенного действия

    Резьбовой для монтажа на панель

    Нет

    Номинал контактов постоянного тока

    0,25 А при 250 В

    Ход

    Максимальный предварительный ход 0,078 дюйма, минимальный избыточный ход 0,187 дюйма, дифференциальный ход 0,004 дюйма

    Глубина

    2,02 дюйма Тип

    3

    3 9002 Плунжер штифта; Герметичный чехол, стандартный

    Описание/особенности

    Алюминий EX; 0,5 дюйма – кабелепровод 14NPT; герметичный плунжер; Взрывозащищенный концевой выключатель

    Номинальное напряжение

    120/250/480 В переменного тока/120/250 В постоянного тока

    Электрическое соединение

    Винтовые клеммы

    Ширина

    2,78 дюйма

    Сноски

    Плунжер с герметичным кожухом

    Кабельный ввод

    1/2 дюйма-14 NPT 04 Расположение

    Да

    Описание продукта

    Взрывозащищенный корпус делает этот концевой выключатель пригодным для использования в опасных помещениях и на открытом воздухе. Путь пламени в корпусе переключателя спроектирован так, чтобы удерживать и охлаждать горячие газы и пары, которые в противном случае могли бы вызвать взрыв снаружи переключателя. Используется в зерновых элеваторах, морских буровых установках, нефтехимических заводах и заводах по переработке отходов, покрасочных камерах, объектах по обращению с опасными отходами, трубопроводной арматуре и ремонтном оборудовании. Применения включают регулирующие клапаны и приводы, нефтехимические заводы, конвейеры и погрузочно-разгрузочные работы.

    Документы

    Концевые выключатели Honeywell Sensing и руководство по безопасности оборудования
