Конструкции воздушных выключателей | Высоковольтные выключатели | Оборудование

• выключатель
• вакуумный
• масляный
• воздушный

Содержание материала

• Высоковольтные выключатели
• Конструкции баковых масляных выключателей
• Конструкции маломасляных выключателей
• Воздушные выключатели
• Конструктивные схемы воздушных выключателей
• Конструкции воздушных выключателей
• Вакуумные выключатели
• Электромагнитные выключатели

Страница 6 из 8

Рис. 15. Воздушный выключатель типа ВВГ-20

Выключатель типа ВВГ-20 (рис. 15) рассчитан на номинальное напряжение 20 кВ, номинальный ток 12 500 А без принудительного воздушного охлаждения и 20 000 А при принудительном воздушном охлаждении. Номинальное давление воздуха 2 МПа. Выключатель имеет пополюснсе исполнение. Между полюсами выключателя на 12 500 А установлены изоляционные перегородки. Главный токоведущий контур состоит из медных шин 1, соединенных ножом разъединителя 2. Дугогасительный контур состоит из двух основных дугогасительных устройств 3 и 5, соединенных последовательно ножом отделителя 10, и вспомогательного дугогасительного устройства 6, подключенного параллельно ДУ 5. Основные дугогасительные устройства шунтированы резисторами 4 и 9 (по 0,8 Ом каждый) Вспомогательное дугогасительное устройство 6 шунтировано резистором 8 (14 Ом), который автоматически подключается через искровой промежуток 7 таким образом, что на контактах 6 и 7 дуга гасится общим потоком воздуха. В выхлопных каналах дугогасительного устройства установлены пластинчатые охладители воздуха, нагретого дугой.

Во включенном положении основная часть тока проходит через главный токоведущий контур. При отключении сначала размыкается нож разъединителя 2 и ток переходит в дугогасительный контур. После этого размыкаются контакты 3 и 5 основных дугогасительных устройств и происходит гашение дуги, шунтированной резисторами 4 и 9. Теперь ток проходит через резисторы 4 и 9, нож отделителя 10 и контакты вспомогательного дугогасительного устройства 6. Дуга, возникшая на контактах 6, обычно гасится сжатым воздухом при прохождении тока через нуль. При большой скорости восстановления напряжения пробивается искровой промежуток 7 и в дугогасительном контуре вновь возникает ток, но уже ограниченный резисторами 4, 8 и 9. Этот ток гасится струей сжатого воздуха на контактах 7, и цепь обесточивается. Затем отключается отделитель 10 и прекращается подача сжатого воздуха в основные и вспомогательное дугогасительное устройство. При включении сначала замыкается нож отделителя 10, а затем нож разъединителя 2.
Выключатели серии воздушных выключателей на 110, 150, 220 и 500 кВ, выполненные по схеме № 1, были первыми отечественными подстанционными выключателями. Их производство было начато в 1949 году и прекращено в 1957—1958 годах. Основанием ВВ служат два цилиндрических резервуара, расположенные на некотором расстоянии друг от друга и жестко соединенные между собой. С одной стороны этого основания устанавливается полый опорный изолятор, на котором закреплены одноразрывные модули дугогасительного устройства с двусторонним воздушным дутьем. Модули расположены вертикально один над другим. На этом же изоляторе закреплен пневматический привод, приводящий в движение нож Од. Неподвижный контакт Од закреплен на колонке из опорно-штыревых изоляторов (одиночной, сдвоенной или строенной в зависимости от номинального напряжения воздушного выключателя), установленной с другой стороны основания. Между резервуарами расположен шкаф, в котором находятся пусковые клапаны и электромагниты управления.
Внутри опорного изолятора размещаются две фарфоровые трубы: одна большего диаметра для подачи воздуха в дугогасительное устройство, другая — меньшего диаметра для подачи воздуха в привод Од.
Выключатели на 110 кВ имеют два модуля дугогасительного устройства, на 150 кВ — три модуля, на 220 кВ — четыре модуля и на 500 кВ — восемь модулей. В выключателях на 150—500 кВ параллельно каждому модулю подключен линейный ШР с сопротивлением 180 кОм для выравнивания распределения напряжения между отдельными модулями.
Выключатели — пополюсного исполнения без механической связи между отдельными полюсами. Управление воздушным выключателем — пополюсное или трехполюсиое. Номинальное давление сжатого воздуха 2 МПа.
Выключатели серий ВВШ и ВВ — воздушные выключатели с воздухонаполненным отделителем — являются усовершенствованием предыдущей серии ВВ. Они выполнены по схеме № 2 рис. 14 в пополюсном варианте без механической связи между отдельными полюсами. Номинальное давление воздуха 2 МПа. Серия ВВШ (Ш — с шунтирующим резистором) состоит из выключателей на 110, 150 и 220 кВ, а серия ВВ — из выключателей на 330 и 500 кВ. Управление этими выключателями может быть пополюсное или трехполюсиое и осуществляется соответствующим подключением обмоток электромагнитов управления. Запаздывание размыкания контактов Од относительно контактов дугогасительного устройства составляет 0,03—0,05 с.

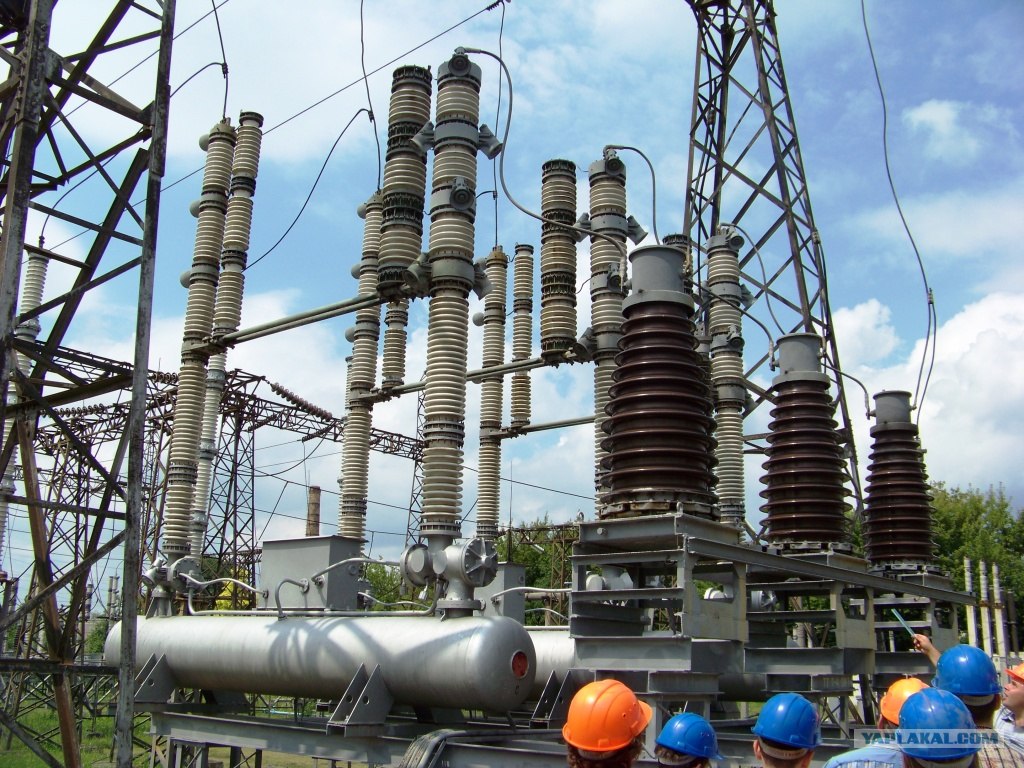

Рис. 16. Воздушный выключатель типа ВВШ-150
В серии ВВШ (рис. 16) основанием выключателя является цилиндрический резервуар 1, по концам которого установлено два полых опорных изолятора 2 и 8: левый для модулей дугогасительного устройства, правый для модулей Од. Одноразрядные модули дугогасительного устройства 3 с двусторонним несимметричным дутьем устанавливаются вертикально один на другом на опорном изоляторе 2, а модули Од 7 — соответственно на изоляторе 8. Подвод тока осуществляется к верхним модулям дугогасительного устройства и Од; нижние модули ДУ и Од соединены между собой токоведущей перемычкой б.

ВВШ на 110 кВ имеют два модуля дугогасительного устройства и два модуля Од; ВВШ на 150 кВ — по три модуля дугогасительного устройства и Од и ВВШ на 220 кВ — по четыре модуля. К каждому модулю дугогасительного устройства подключен линейный ШР 4 с сопротивлением 150 Ом, а к модулям Од подключен конденсатор 5 емкостью 330 пФ (кроме ВВШ на 110 кВ, который не имеет ШР и шунтирующих конденсаторов).

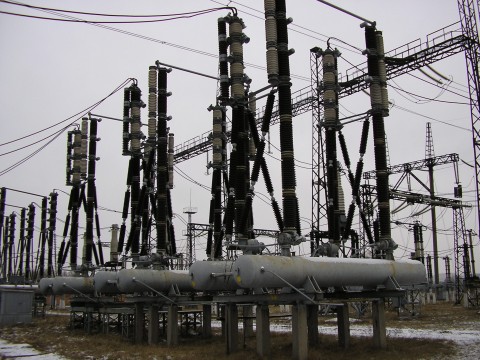

Рис.17. Воздушный выключатель типа ВВ-330 на 330 кВ (в скобках проставлены размеры ВВ на 500 кВ)
В серии ВВ на 330 и 500 кВ (рис. 17) основанием выключателя являются два цилиндрических резервуара 1, расположенные параллельно на некотором расстоянии друг от друга и жестко соединенные между собой. По концам каждого резервуара закреплены полые опорные фарфоровые изоляторы 2 и 8. Через полости этих изоляторов сжатый воздух подается в дугогасительное устройство и Од (3 и 6). На изоляторах одного резервуара установлены модули дугогасительного устройства, а на изоляторах другого — модули Од. Для уменьшения высоты ВВ и улучшения условий гашения дуги на каждом опорном изоляторе установлена лишь половина общего числа модулей, образующих ДУ и Од. Подвод тока производится к верхним модулям Од. Верхние модули дугогасительного устройства соединены между собой токопроводом 5. Нижние модули ДУ и Од соединены между собой попарно. Таким образом составляется цепь тока: вывод, половина модулей Од, половика модулей ДУ, другая половина модулей дугогасительного устройства, другая половина модулей разъединителей, вывод. В воздушных выключателях на 330 кВ дугогасительное устройство состоит из восьми модулей, а Од — из шести. В выключателе на 500 кВ дугогасительное устройство состоит из десяти модулей, а Од — из восьми.

К каждому модулю дугогасительного устройства подключен линейный ШР 4 сопротивлением 14 144 Ом, а к модулю Од 6 — конденсатор 7 емкостью 550 пФ.
Для уменьшения изгибающих нагрузок и повышения устойчивости опорные изоляторы выключателей ВВШ-220, ВВ-330 и ВВ-500 усилены растяжками из стержневых изоляторов.
Выключатели серии ВВБ (рис. 18) рассчитаны на напряжение 110—750 к В и выполнены по схеме № 4 рис. 22. ДУ этих выключателей состоит из одного или нескольких двухразрывных модулей с односторонним воздушным дутьем. Модуль представляет собой металлический резервуар, в котором расположены контактные части и механизмы, приводящие их в движение. Напряжение подводится к контактным частям посредством двух эпоксидных вводов, защищенных снаружи фарфоровыми покрышками. ВВВБ на 110 кВ имеется один модуль, установленный на полом опорном фарфоровом изоляторе. ВВВБ на 2-20—750 кВ на каждом опорном изоляторе установлено по два модуля, расположенные один над другим и соединенные последовательно перемычкой. Модули этих ВВ разделены фарфоровым изолятором.

Рис. 18. Выключатели серий ВВУ и ВВБ 1 – шкаф управления; 2 — опорный изолятор; 3 — дугогасительное устройство; 4 — делитель напряжения; 5  — шина; 6 — ШР
Число опорных колонок в одном полюсе ВВ составляет  на 110—220 кВ — 1, на 330 кВ — 2, на 500 кВ — 3 и на 750 кВ — 4.
ВВВБ на 110—500 кВ дугогасительные модули расположены на опорной изоляции колонкового типа, а на 750 кВ — на изоляции типа треноги, составленной из опорно-стержневых изоляторов. ВВБ на 110 и 220 кВ имеют линейные ШР с сопротивлением 50— 100 Ом, расположенные внутри дугогасительного устройства и подключенные по схеме 1 рис. 4. Ток ШР отключается вспомогательными контактами, размещенными внутри дугогасительного устройства. Снаружи дугогасительного устройства находятся делительные конденсаторы, выравнивающие напряжение между разрывами в отключенном положении высоковольтного выключателя. ВВВБ-330, ВВД-330, ВВБ-500 и ВВБ-750 ШР кет, имеются лишь делительные конденсаторы.

Выключатели серии ВВБ выпускаются всех климатических исполнений.
Выключатель ВВУ-35 подобно другим выключателям серии ВВБ имеет двухразрывный модуль, один из разрывов которого шунтирован низкоомным ШР с сопротивлением 4,6 Ом, расположенным снаружи модуля (см. рис. 18). Выключатель ВВУ-110 имеет два двухразрывных модуля. Каждый разрыв нижнего модуля шунтирован резистором сопротивлением 5 Ом. Контакты
верхнего модуля шунтированы резисторами сопротивлением по 110 Ом, расположенными внутри модуля. Ток, проходящий через эти ШР, отключается вспомогательными контактами, находящимися внутри модуля.
При отключении воздушного выключателя все разрывы размыкаются одновременно. После погасания дуги ток, проходящий через ШР, гасится в ВВУ-35 вторым разрывом модуля, а в ВВ У-110 — вспомогательными контактами, расположенными в верхнем модуле. Особенностью этих ВВУ является практически полная независимость напряжения, восстанавливающегося на контактах, от параметров внешней цепи.
Выключатели для коммутации электротермических установок выпускаются на напряжения 35, 110 и 220 кВ. Выключатель на 35 кВ типа ВВЭ-35 выполнен по схеме № 1 рис. 13. Его дугогасительные устройства шунтированы нелинейными сопротивлениями. Три полюса установлены на общем резервуаре. Выключатели ВВЭ-110 и ВВЭ-220 на 110 и 220 кВ созданы на основе описанных выше выключателей серии ВВБ.

Рис. 19. Выключатели серии ВВБК
1— шкаф управления; 2 — опорная колонка; 3 — колонка управления; 4 — модуль дугогасительного устройства; 5 — промежуточный изолятор: 6 — делитель напряжения; 7 – токоведущая перемычка

Механический ресурс (число операций) составляет для ВВЭ-35 — 60 000, а для ВВЭ-110 и ВВЭ-220 — 20 000 операций.
Номинальное давление воздуха для выключателей ВВУ-35, ВВБМ-110, ВВЭ-110, ВВБ-220 и ВВБ-500 равно 2 МПа, а для ВВБ-750 —2,6 МПа. В выключателях ВВД-220 и ВВБ-330 используется два давления: 2 МПа при номинальном токе отключения 31,5 кА для ВВД-220 и 35 кА для ВВБ-330, а также 2,6 МПа при 40 к А для ВВД-220 и ВВД-330.

Выключатели серии ВВБК (рис. 19) являются усовершенствованием ВВ серии ВВБ. Они имеют большие номинальные токи и номинальные токи отключения, меньше модулей, а также быстродействующую механическую систему управления, Последняя размещена в отдельной фарфоровой колонке, расположенной рядом с опорной колонкой. Выключатели серии ВВБК имеют двустороннее несимметричное дутье при давлении воздуха 4 МПа и выпускаются на напряжения 110—500 кВ. Число модулей на один полюс составляет: на 110 кВ — 1, на 220 и на 330 кВ — 2 и на 500 кВ — 4.
Выключатели серии ВВУ для особо тяжелых условий по скорости восстановления напряжения максимально унифицированы с выключателями серии ВВБ и выпускаются на напряжения 35, 110 и 220 кВ. Выключатели выполнены по схеме 4 рис. 4 без последовательного Од.

Рис. 20. Выключатели серии ВНВ 1 — резервуар; 2 — опорная колонка; 3 — экран; 4 — модуль дугогасительного устройства; 5 — делитель напряжения; в скобках указаны размеры БИВ с током отключения 63 кА, без скобок — током 40 кА
Выключатели серии ВНВ рассчитаны на напряжения 220— 750 кВ (рис. 20). Серия этих ВВ базируется на укрупненном по напряжению дугогасительном модуле, Контактная система дугогасительного устройства совмещает функции дугогасительных и разъединяющих контактов. Номинальное давление воздуха 4 МПа. ВВ состоит из резервуара со шкафом управления, опорных изоляционных колонок, установленных на резервуаре, и дугогасительных модулей, закрепленных на опорных колонках. Полюс ВНВ на 220 кВ имеет одну опорную колонку и один модуль, ВНВ на 330 и 500 кВ — две опорные колонки и два модуля, ВНВ на 750 кВ — три колонки и три модуля.

• Назад
• Вперед

• Назад
• Вперед

• Вы здесь:
• Главная
• Книги
• org/ListItem”> Оборудование
• Транспортные и такелажные работы на линиях электропередачи

Читать также:

• Рекомендации по выбору выключателя
• Технологии отключения в сетях среднего напряжения
• Функции и конструкция выключателей среднего и высокого напряжения
• Направления развития высоковольтной коммутационной техники
• Эксплуатация высоковольтных выключателей переменного тока

Запчасти к воздушным выключателям ВВН-110, ВВШ-110

Наименование	Чертеж	Примечание	Оборудование
Шайба уплотнительная	ВД8.370.518.2	Заглушки резервуара	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.14	Крышка клапана отделителя со стороны клапана	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8. 370.517.13	В обойму привода СБК	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.12	Обратный клапан продувки	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.11	Буфер обратного клапана	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.10	Для болтов крепления блоков отключения	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.9	Крышки клапана камеры и отделителя со стороны поршня	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.5	Верхний фланец делителя напряжения	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.4	Обойма привода СБК	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.3	Буфер выхлопа клапана отделителя	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370. 517.2	Стекло рамки для манометра	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.517.1	Буфер отсечки в блоке отключения	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.516.5	Уплотнительные колпачки в присоединительные трубки к блоку через шкаф	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.516.4	Крышка обратного клапана	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.516.3	Таблица с техническими данными	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.516.2	Для болтов крепления блоков	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.16	Под плиту нижнего фланца камеры	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.15	Корпус клапана камеры	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8. 370.512.13	Крышка дутьевого клапана камеры	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.12	Крышка выхлопного клапана камеры	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.11	Крышка выхлопного клапана камеры	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.9	Уплотнительный фланец в стенке шкафа	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.8	Фланцы трубок	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.7	Фланец трубки к блоку отключения	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.6	Корпус клапана отделителя	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.5	В поршень клапана отделителя и под фланец отделителя	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8. 370.512.4	В поршень клапана отделителя	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.3	Для крепления блока к стенке, под фланцы трубок и дополнительные объемы отделителя	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.2	Штуцер манометра и для испытания отделителя на воздухопроницаемость	ВВН-110, ВВШ-110
Шайба уплотнительная	ВД8.370.512.1	Крышка блоков	ВВН-110, ВВШ-110
Уплотнение	ВД8.370.327.4	Для испытаний изолятора отделителя	ВВН-110, ВВШ-110
Уплотнение	ВД8.370.327.3	Для испытаний опорного изолятора	ВВН-110, ВВШ-110
Уплотнение	ВД8.370.327.2	Для испытаний изоляторов камеры	ВВН-110, ВВШ-110
Уплотнение	ВД8.370.327.1	Для испытаний изоляторов опоры камеры	ВВН-110, ВВШ-110
Прокладка	А-ВД8. 371.206		ВВН-110, ВВШ-110
Шайба	ВД8.371.324		ВВН-110, ВВШ-110
Шайба уплотнительная	А-8ВД.372.151		ВВН-110, ВВШ-110
Прокладка	А-8ВД.371.201.4	Нажимные кольца опоры камеры	ВВН-110, ВВШ-110
Прокладка	А-8ВД.371.201.2	Нажимные кольца отделителя и опоры отделителя	ВВН-110, ВВШ-110
Прокладка	А-8ВД.371.201.1	Нажимные кольца камеры.	ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.5		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.4		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.3		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.2		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.1		ВВН-110, ВВШ-110
Уплотнение	А-ВД8. 372.156		ВВН-110, ВВШ-110
Уплотнение	А-ВД8.372.150		ВВН-110, ВВШ-110
Уплотнение	ВД8.371.370		ВВН-110, ВВШ-110
Уплотнение	ВД8.371.266		ВВН-110, ВВШ-110
Уплотнение	ВД8.371.265		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.7		ВВН-110, ВВШ-110
Уплотнение	ВД8.370.513.6		ВВН-110, ВВШ-110
Шайба	А-ВД8.370.196.2		ВВН-110, ВВШ-110
Шайба	А-ВД8.370.196.1		ВВН-110, ВВШ-110
Шайба	А-ВД8.370.165		ВВН-110, ВВШ-110
Буфер	А-ВД8.287.005		ВВН-110, ВВШ-110
Электромагнит	ВВ-400-15У2, 220В	Блок клапанов включения/отключения	ВВН-110, ВВШ-110
Шток	5-8АИ. 235.201-01	Выхлопной клапан камеры	ВВН-110, ВВШ-110
Шток	ВД8.235.201	Выхлопной клапан камеры	ВВН-110, ВВШ-110
Указатель продувки	ВД8.441.016.1		ВВН-110, ВВШ-110
Шпилька	8ВД.939.001.1	стопорение неподвижных контактов камеры	ВВН-110, ВВШ-110
Пружина	ВД8.281.478	Выхлопной клапан камеры	ВВН-110, ВВШ-110
Пружина	8ВД.281.124	Привод СБК	ВВН-110, ВВШ-110
Пружина	8ВД.281.285	Привод СБК	ВВН-110, ВВШ-110
Пружина	8ВД.281.195	Клапан отсечки	ВВН-110, ВВШ-110
Пружина	ВД8.281.572	Блок клапанов отключения	ВВН-110, ВВШ-110
Пружина	ВД8.281.520	Блок клапнаов включения	ВВН-110, ВВШ-110
Пружина	8ВД.281. 121.1	Дутьевой клапан отделителя	ВВН-110, ВВШ-110
Пружина	8ВД.281.294	Дутьевой клапан отделителя	ВВН-110, ВВШ-110
Пружина	ВД8.281.571	Дутьевой клапан камеры	ВВН-110, ВВШ-110
Пружина	ВД8.281.574	Скользящих контактов камеры	ВВН-110, ВВШ-110
Пружина	ВД8.281.607	Скользящих контактов отделителя (взамен 8ВД.281.544)	ВВН-110, ВВШ-110
Пружина	8ВД.281.343	Камеры	ВВН-110, ВВШ-110
Пружина	8ВД.281.114	Камеры	ВВН-110, ВВШ-110
Пружина	8ВД.281.302	Отделитель	ВВН-110, ВВШ-110
Пружина	8ВД.281.301	Отделитель	ВВН-110, ВВШ-110
Прокладка	8ВД.155.115	Крышки блока клапанов	ВВН-110, ВВШ-110
Прокладка	8ВД.155. 114	Крышки блока клапанов	ВВН-110, ВВШ-110
Поршень	5ВД.450.023	Привод СБК	ВВН-110, ВВШ-110
Обойма	ВД8.147.00Н.	СБК	ВВН-110, ВВШ-110
Деталь подогревателя	Сопротивление ПЭ-150 1000 оМ	Шкаф управления	ВВН-110, ВВШ-110
Деталь подогревателя	Проволока высокого оммического сопротивления	Распределительный шкаф	ВВН-110, ВВШ-110
Деталь подогревателя	Сопротивление ПЭ-50 1000 оМ	Редукторный клапан	ВВН-110, ВВШ-110
Контактная шайба	ВД8.551.030	СБК	ВВН-110, ВВШ-110
Контактная шайба	ВД8.551.432	СБК	ВВН-110, ВВШ-110
Контактный палец	ВД8.568.045	СБК	ВВН-110, ВВШ-110
Контакт	ВД8.551.649	Скользящий камеры (ламель) взамен ВД8.551.436	ВВН-110, ВВШ-110
Контакт	5ВД. 551.382	Неподвижный контакт камеры	ВВН-110, ВВШ-110
Контакт	5ВД.551.217.2	Неподвижный контакт камеры	ВВН-110, ВВШ-110
Контакт	5ВД.551.087.2	Подвижный камеры	ВВН-110, ВВШ-110
Контакт	5ВД.551.087.1	Подвижный камеры	ВВН-110, ВВШ-110
Контакт	ВД8.551.596	Скользящий отделителя (ламель) взамен 8ВД.551.257 и ВД8.551.439	ВВН-110, ВВШ-110
Контакт	ВД8.551.329	Неподвижный отделителя разрезной	ВВН-110, ВВШ-110
Контакт	ВД8.551.328	Неподвижный отделителя разрезной	ВВН-110, ВВШ-110
Контакт	5ВД.551.190	Неподвижный отделителя неразрезной	ВВН-110, ВВШ-110
Контакт	5ВД.551.225.2	Подвижный отделителя	ВВН-110, ВВШ-110
Контакт	5ВД.551.225.1	Подвижный отделителя	ВВН-110, ВВШ-110
Конденсатор	ДМРУ-80-1,0	Емкостной делитель напряжения	ВВН-110, ВВШ-110
Кольцо поршневое	ВД8. 218.040	Камера гасительная	ВВН-110, ВВШ-110
Кольцо поршневое	ВД8.218.038	Блок клапанов и привода СБК	ВВН-110, ВВШ-110
Кольцо поршневое	ВД8.218.036	Отделитель	ВВН-110, ВВШ-110
Кольцо поршневое	ВД8.218.031	Дутьевой клапан	ВВН-110, ВВШ-110
Клапан пусковой	ВД5.456.499	взамен ВД5.456.050	ВВН-110, ВВШ-110
Клапан	ВД8.456.114	Выхлопной клапан камеры	ВВН-110, ВВШ-110
Клапан	5ВД.456.048.1	Обратный клапан	ВВН-110, ВВШ-110
Клапан	5ВД.456.103	Выхлоп дутьевого клапана отделителя	ВВН-110, ВВШ-110
Изолятор	ВД8.780.007.1	Отделитель	ВВН-110, ВВШ-110
Изолятор	ВД8.720.052.1	Камера гасительная	ВВН-110, ВВШ-110
Золотник отсечки	8ВД. 452.002	Блок клапанов	ВВН-110, ВВШ-110
Диск	5ВД.192.068	Поршень клапана отделителя	ВВН-110, ВВШ-110
Гайка	8ВД.946.052	стопорение неподвижных контактов камеры	ВВН-110, ВВШ-110
Гайка	ВД8.946.137.1	Выхлопного клапана камеры	ВВН-110, ВВШ-110
Вал	ВД8.200.517	Привод СБК	ВВН-110, ВВШ-110
Блок сопротивлений	6ВД.277.000	Омический делитель напряжения	ВВН-110, ВВШ-110

Манометры, переключатели и соленоиды | Главная

Манометры, переключатели и соленоиды

VGL-30

Вакуумметры с защитой диафрагмы, нижний монтаж

Информация и характеристики

• Нижний Монтаж
• 0–30 рт. ст. / 0–76 см рт. ст.
• Циферблат 2-1/2″
• Мембрана с защитой
• Подходит для хлора или диоксида серы

Загрузка продуктов

• Бюллетень продаж

VGR-30

Вакуумметры с защитой диафрагмы, установка сзади

Информация и характеристики

• Задняя панель Установка
• 0–30 рт. ст. / 0–76 см рт. ст.
• Циферблат 2-1/2″
• Мембрана с защитой
• Подходит для хлора или диоксида серы

Загрузка продуктов

• Бюллетень продаж

PVL-300-EW

Композитный манометр с защитой мембраны, нижний монтаж

Информация и характеристики

• Комбинированный манометр для измерения давления и вакуума
• 0–300 фунтов на квадратный дюйм / 20 бар
• 0-30 рт.ст. (вакуум)
• Циферблат 2-1/2″
• Нижнее крепление
• Мембрана с защитой
• Подходит для хлора или диоксида серы

Загрузка продуктов

• Бюллетень продаж

PGL-300-EW

Манометры с защитой мембраны — нижний монтаж

Информация и характеристики

• Нижний монтаж
• 0–300 фунтов на квадратный дюйм / 20 бар
• Циферблат 2-1/2″
• Мембрана с защитой
• Подходит для хлора или диоксида серы

PGS-14-EW

Манометр с защитой мембраны и регулируемым переключателем, для установки снизу

Информация и характеристики

• Для установки снизу – 1/4″ FNPT
• 0 – 200 PSI (14 бар) – 4″ Циферблат
• Регулируемые настройки высокого и низкого уровня сигнала тревоги
• Танталовая диафрагма с защитой
• Подходит для хлора или диоксида серы

Загрузка продуктов

• Бюллетень продаж

VPH-10000-PT-300

Датчик давления с защитой диафрагмы, нижний монтаж

Информация и характеристики

• Нижний монтаж – 1/2″ FNPT
• 0–300 фунтов на кв. дюйм (20,7 бар)
• Танталовая диафрагма с защитой
• Подходит для хлора или диоксида серы

Загрузка продуктов

• Бюллетень продаж

VH-562-100

Вакуумный выключатель с защитой диафрагмы, нижний монтаж

Информация и характеристики

• Нижний монтаж
• Мембрана с защитой
• Подходит для хлора или диоксида серы
• Вакуумный переключатель:
  • 0-30″ ртутного столба, регулируемый
• Реле давления:
  • 5-30 PSI (0,3-2,1 бар) или 10-100 PSI (0,7-6,9 бар)бар) регулируемый
  • Испытательное давление 2500 PSI
  • Может использоваться с газообразным или жидким хлором
• 0–200 фунтов на кв. дюйм (13,5 бар), регулируемый

Загрузка продуктов

• Бюллетень продаж:
  • VH-562-100 Вакуумный переключатель
  • Реле давления PSL-h200-EW
  • Реле давления PSL-J6-MG

VM-150

Электронный вакуумный монитор

Информация и характеристики

• 0-30 дюймов рт. ст.
• 3-разрядный светодиодный цифровой индикатор
• Независимая регулировка верхней/нижней точек срабатывания
• Подходит для хлора или диоксида серы
• Доступен для 115 В переменного тока или 230 В переменного тока
• Корпус NEMA 4X
• Настенный монтаж

Загрузка продукта

• Руководство по эксплуатации и техническому обслуживанию
• Бюллетень продаж

ВШ-683

Газовый электромагнитный клапан

Информация и характеристики

• Подходит для хлора или диоксида серы
• Вместимость до 2000 PPD
• Доступен для 120 В или 240 В переменного тока
• Настенный монтажный кронштейн и соединители для труб в комплекте
• Возможность обслуживания на месте

Загрузка продуктов

• Бюллетень продаж

Copyright © 2022 Hydro Instruments

Аварийный выключатель с защитной блокировкой и без контроля защитной блокировки NZ.

VZ.VS

Главная Товары Выключатели безопасности электромеханические с блокировкой Выключатель металлический НЗ.ВЗ.ВС без контроля блокировки

Описание

Выключатель безопасности НЗ.ВЗ.ВС с магнитной блокировкой. Защита не может быть открыта, когда она заблокирована. Защитные выключатели серии NZ.VZ.VS относятся к типу 2. Они имеют литой корпус с анодированным оксидированием, разработанный в соответствии с EN50041.

Характеристики

• Рабочее напряжение соленоида опционально 24 В пост. тока / 110 В перем. тока / 230 В перем. тока
• С 2 переключающими контактами или с 4 переключающими контактами
• Светодиодный индикатор для различных диапазонов напряжения
• Механическая блокировка, разблокировка подачей напряжения
• Электрическая блокировка, блокировка подачей напряжения

Дополнительную информацию вы найдете в нашем каталоге продукции .

Поиск продукта

Быстрый поиск

Принцип блокировки защитного кожуха

Количество контактов положения двери с принудительным приводом

Рабочее напряжение соленоида

Соединение

Товары (42)

Ничего не найдено

082134
NZ1VZ-2131E3VSE04-M
Аварийный выключатель NZ. VZ.VSE (защитная блокировка, принцип тока холостого хода)

• Корпус согласно EN 50041
• Кабельный ввод M20 x 1,5 900 x 1,5

  088036
  NZ1VZ-2131E3VSE07-M
  Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

  • Корпус согласно EN 50041
  • Кабельный ввод M20 x 1,5

  088049
  NZ1VZ-2131E3VSM04-M
  Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

  • Корпус согласно EN 50041
  • Кабельный ввод M20 x 1,5 900 x 1,5

    088038
    NZ1VZ-2131E3VSM07-M
    Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

    • Корпус согласно EN 50041
    • Кабельный ввод M20 x 1,5

    088051
    NZ1VZ-3131E3VSE04-M
    Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

    • Корпус согласно EN 50041
    • Кабельный ввод M20 x 1,5 900 x 1,5

      088043
      NZ1VZ-3131E3VSE09-M
      Аварийный выключатель NZ. VZ.VSE (защитная блокировка, принцип тока холостого хода)

      • Корпус согласно EN 50041
      • Кабельный ввод M20 x 1,50014

      088050
      NZ1VZ-3131E3VSM04-M
      Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

      • Корпус согласно EN 50041
      • Кабельный ввод M20 x 1,5 900 x 1,5

        079300
        NZ1VZ-528E3VSE04-M
        Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

        • Корпус по EN 50041
        • Кабельный ввод M20 90 x 21,5 900 x 1,5

          082130
          NZ1VZ-528E3VSE04L060-M
          Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

          • Корпус согласно EN 50041
          • Кабельный ввод M20 x 2,5
          • Индикатор LED4

            3

            082133
            NZ1VZ-528E3VSE07-M
            Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

            • Корпус согласно EN 50041
            • Кабельный ввод M20 90 x 21,5

              088047
              NZ1VZ-528E3VSE09-M
              Аварийный выключатель NZ. VZ.VSE (защитная блокировка, принцип тока холостого хода)

              • Корпус согласно EN 50041
              • Кабельный ввод M20 x 1,5

              0


              NZ1VZ-528E3VSE09L220-M
              Safety Switch NZ.VZ.VSE (Loge Bocking, Purpant Curricuit Current Principle)
              • Counting Согласно EN 50041
              • входной вход M20 x 1,5
              • . Согласно EN 50041
              • входной вход M20 x 1,5
              • Согласно EN 50041
              • .

                082125
                NZ1VZ-528E3VSM04-M
                Аварийный выключатель НЗ.ВЗ.ВСМ (защитная блокировка, принцип тока покоя)

                • Корпус по EN 50041
                • Кабельный ввод M20 x 1,5

                082126
                NZ1VZ-528E3VSM04L060-M
                Safety Switch NZ.VZ.VSM (Logge Bocking, Principle Custcuit Custcuit).

                089488
                NZ1VZ-528E3VSM04L220-M
                Аварийный выключатель НЗ.ВЗ.ВСМ (защитная блокировка, принцип тока покоя)

                • Корпус по EN 50041
                • Кабельный ввод M20 x 1,5
                • Светодиодный индикатор

                082129
                NZ1VZ-528E3VSM07-M
                Аварийный выключатель NZ. VZ.VSM (защитная блокировка, принцип тока покоя)

                • Корпус согласно EN 50041
                • Кабельный ввод M20 x 21,5 900 x 1,5

                  088045
                  NZ1VZ-528E3VSM09-M
                  Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

                  • Корпус согласно EN 50041
                  • Кабельный ввод M20 x 1,5

                  0


                  NZ1VZ-528E3VSM09L220-M
                  Safety Switch NZ.VZ.VSM (Logge Bocking, Принцип Closcuit Culcuit).

                  089905
                  NZ1VZ-538E3VSE04-M
                  Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

                  • Корпус согласно EN 50041
                  • Кабельный ввод M20 x 1,5

                  082128
                  NZ1VZ-538E3VSE04L060-M
                  Safety Switch NZ.VZ.VSE (Loge Bocking, Purpare Circuit Principle)

                  • Housing В соответствии с EN 50041
                  • вход кабеля M20111111111111111111111114
                  • 111111111111111111111111 ГОДА
                  • 11111111111111111111111 ГОСУ

                    0


                    NZ1VZ-538E3VSE07L110-M
                    Аварийный выключатель NZ. VZ.VSE (защитная блокировка, принцип тока холостого хода)

                    • Корпус согласно EN 50041
                    • Кабельный ввод M20 x 1,5
                    • Светодиодный индикатор

                    088035
                    NZ1VZ-538E3VSE09-M
                    Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

                    • Корпус согласно EN 50041
                    • Кабельный ввод M20 x 21,5 90 x 1,5

                      0


                      NZ1VZ-538E3VSE09L220-M
                      Аварийный выключатель NZ.VZ.VSE (защитная блокировка, принцип тока холостого хода)

                      • Корпус согласно EN 50041
                      • Кабельный ввод M20 x 1,5
                      • Светодиодный индикатор

                      082131
                      NZ1VZ-538E3VSM04-M
                      Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

                      • Корпус по EN 50041
                      • Кабельный ввод M20 x 21,5 900 x 1,5

                        082132
                        NZ1VZ-538E3VSM04L060-M
                        Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

                        • Корпус согласно EN 50041
                        • Кабельный ввод M20 x 1,5
                        • Светодиодный индикатор

                        088046
                        NZ1VZ-538E3VSM07-M
                        Аварийный выключатель NZ. VZ.VSM (защитная блокировка, принцип тока покоя)

                        • Корпус согласно EN 50041
                        • Кабельный ввод M20 90 x 21,5 900 x 1,5

                          0

                          NZ1VZ-538E3VSM07L110-M
                          Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

                          • Корпус согласно EN 50041
                          • Кабельный ввод M59 x 10014
                          • Светодиодный индикатор

                          088044
                          NZ1VZ-538E3VSM09-M
                          Аварийный выключатель NZ.VZ.VSM (защитная блокировка, принцип тока покоя)

                          • Корпус согласно EN 50041
                          • Кабельный ввод M20 90 x 21,5 900 x 1,5

                            074473
                            NZ2VZ-2131E3VSE04
                            Аварийный выключатель NZ.VZ.VSE, штекерный разъем SR11 (защитная блокировка, принцип тока холостого хода)

                            • Корпус согласно EN 50041
                            • Штекерный разъем SR11

                            093611
                            NZ2VZ-2131E3VSH-8C-GMMF
                            Safety Switch NZ.VZ.VSH, подключаемый разъем MR8 (Manual Release)

                            • CONSECTOR CONSER NAR 50041
                            • MANUAL LEDUAL LEDUAL
                            • CONNOCTOR CONNACTER MR8
                          • 111 MANUAL LEALLEAL LEDUAL
                          • CONNOCTER CONNATER MR8
                          • 1111111114
                          • PLUCKER CONNACTER MR8
                        • 111.

                          074471
                          NZ2VZ-2131E3VSM04
                          Аварийный выключатель NZ.VZ.VSM, разъем SR11 (защитная блокировка, принцип тока покоя)

                          • Корпус согласно EN 50041
                          • Разъем SR11

                          074474
                          NZ2VZ-3131E3VSE04
                          Аварийный выключатель NZ.VZ.VSE, штекерный разъем SR11 (защитная блокировка, принцип тока холостого хода)

                          • Корпус согласно EN 50041
                          • Штекерный разъем 90 SR14

                            074472
                            NZ2VZ-3131E3VSM04
                            Аварийный выключатель NZ.VZ.VSM, разъем SR11 (защитная блокировка, принцип тока покоя)

                            • Корпус согласно EN 50041
                            • Разъем SR11

                            044894
                            NZ2VZ-528E3VSE04
                            Аварийный выключатель NZ.VZ.VSE, штекерный разъем SR6 (защитная блокировка, принцип тока холостого хода)

                            • Корпус согласно EN 50041
                            • Штекерный разъем SR6 42

                            • 046742
                              NZ2VZ-528E3VSE04L060
                              Аварийный выключатель NZ.VZ.VSE, штекерный разъем SR6 (защитная блокировка, принцип тока холостого хода)

                              • Корпус согласно EN 50041
                              • Штекерный разъем0 SR4
                              • 0011 Светодиодный индикатор

                              070290
                              NZ2VZ-528E3VSE07L110
                              Safety switch NZ. VZ.VSE, plug connector SR6 (guard locking, open-circuit current principle)

                              • Housing according to EN 50041
                              • Plug connector SR6
                              • LED indicator

                              037299
                              NZ2VZ-528E3VSM04
                              Аварийный выключатель NZ.VZ.VSM, штекерный разъем SR6 (защитная блокировка, принцип тока покоя)

                              • Корпус согласно EN 50041
                              • Штекерный разъем SR6

                              045856
                              NZ2VZ-528E3VSM04L060
                              Safety switch NZ.VZ.VSM, plug connector SR6 (guard locking, closed-circuit current principle)

                              • Housing according to EN 50041
                              • Plug connector SR6
                              • LED indicator

                              047837
                              NZ2VZ-538E3VSE04
                              Аварийный выключатель NZ.VZ.VSE, штекерный разъем SR6 (защитная блокировка, принцип тока холостого хода)

                              • Корпус согласно EN 50041
                              • Штекерный разъем SR6

                              057921
                              NZ2VZ-538E3VSE04L060
                              Safety Switch NZ.VZ.VSE, разъем подключения SR6 (Guard Locking, Turniple Open-Circuit).
