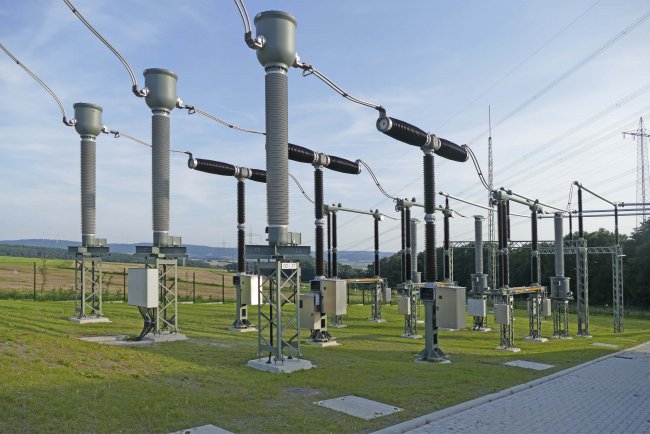

Производители элегазового выключателя, обновленный рейтинг 2023

Статистика поставок

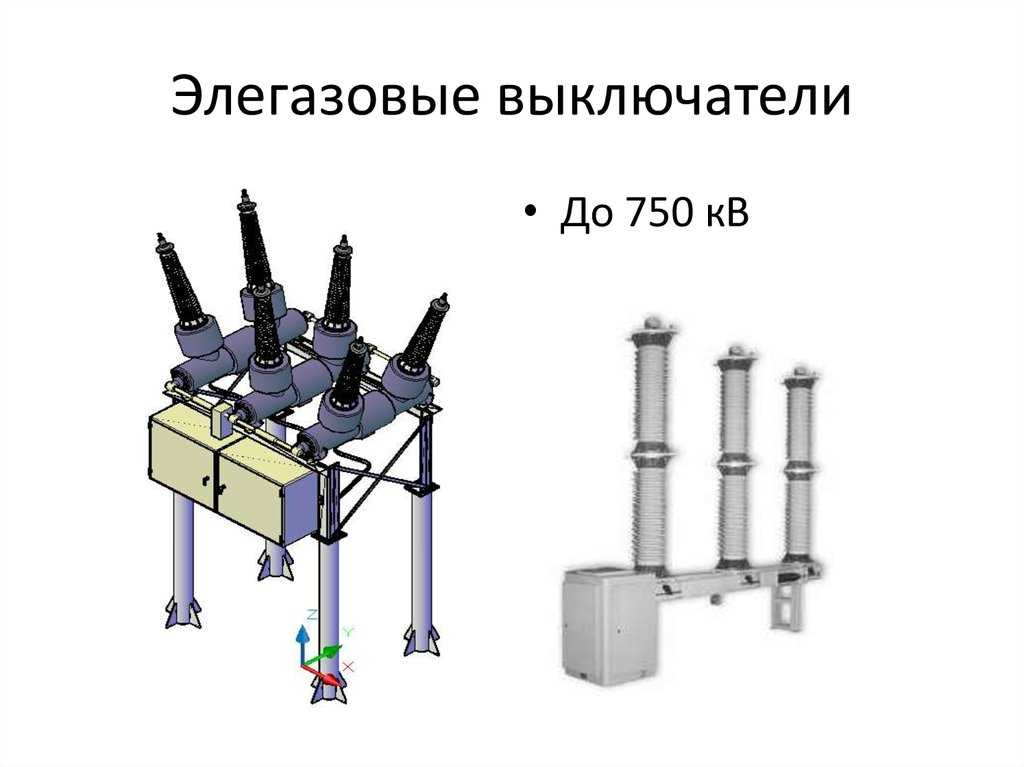

Каталог крупнейших производителей элегазового выключателя из России

На странице представленна информация, с заводами производителями элегазового выключателя.

Геннадий Дьячков

Образование: РГУ нефти и газа (НИУ) им. И. М. Губкина

Продажа нефтепродуктов из России, Арабских Стран и Мексики

Рынок продаж: Китай, Европа, Америка

Email: [email protected]

Соц сети: VK

Товары и цены от завода производителя элегазового выключателя

Элегазовый выключатель ВЭБ-110II-40/2000 УХЛ1

Стоимость: Цена по запросу руб

Выключатели внутренней установки ABB с элегазовой. ..

Стоимость: 295 000 руб

Элегазовый колонковый выключатель ВГТ-110II-40/2500

Стоимость: Цена по запросу руб

Элегазовый колонковый выключатель Siemens 3AP1FG-145/EK-110

Стоимость: Цена по запросу руб

ООО ЭЛТЕРА производство, Чебоксары

Предлагают продвинутые шкафы распределительные, автоматика направленная на установку автоматических распределительных устройств и оборудования. Также предлагают актуальные и надежные услуги, связанные с продукцией.

1. Элегазовый выключатель серии ВЭСТ-12 на напряжение 6,10 кВ с номинальным током до 3150 А и номинальным током отключения до 50 кА
2. Элегазовый выключатель серии ВЭСТ-12 на напряжение 6, 10 кВ с номинальным током до 3150 А и номинальным током отключения до 50 кА

Адрес: 428008, РОССИЯ, Чувашская Республика – Чувашия, город Чебоксары, улица Текстильщиков, дом 8

Телефон: 8 (835) 223-85-63

ООО ЭЛЕКТРОМАШИНОСТРОИТЕЛЬНЫЙ ЗАВОД – УРАЛ завод, Екатеринбург

1. Выключатель элегазовый баковый 110кВ модель ВЭБ- 110 кВ, Выключатель элегазовый баковый 35кВ модель ВЭБ-35 кВ, выключатель элегазовый колонковый 110кВ модель ВГТ-110 кВ, Выключатель элегазовый баковый 220кВ модель ВЭБ- 220
2. Выключатель элегазовый баковый 110кВ модель ВЭБ- 110 кВ, Выключатель элегазовый баковый 35кВ модель ВЭБ-35 кВ, выключатель элегазовый колонковый 110кВ модель ВГТ-110 кВ, Выключатель элегазовый баковый 220кВ модель ВЭБ- 220

Адрес: 620027 г.

Телефон: 8 (499) 579-30-34

ООО ЕВРОКОНТРАКТ – ВЫСОКОВОЛЬТНЫЕ АППАРАТЫ изготовить, Балашиха

1. Выключатели элегазовые баковые типа ЕКLW24-145 на номинальное напряжение 110 кВ, номинальные токи до 3150 А, номинальные токи отключения 31,5 и 40 кА, климатического исполнения У и ХЛ, категории размещения 1
2. Выключатели элегазовые баковые типа ЕКLW24-145 на номинальное напряжение 110 кВ, номинальные токи 1600÷3150А, номинальные токи отключения 31,5 и 40 кА, климатического исполнения У и ХЛ, категории размещения 1
3. Выключатели элегазовые колонковые типа EKLW25-145 на номинальное напряжение 110 кВ, номинальные токи 1600÷3150 А, номинальные токи отключения 31,5 и 40 кА, климатического исполнения У, категории размещения 1 (с нижним зна
4. Выключатель элегазовый баковый типа EKLW24-145 на номинальное напряжение 110 кВ, номинальные токи до 3150 А, номинальные токи отключения 31,5 и 40 кА,

Адрес: 143904, РОССИЯ, ОБЛАСТЬ МОСКОВСКАЯ, ГОРОД БАЛАШИХА, ШОССЕ ОБЪЕЗДНОЕ, ДОМ 12

Телефон: +7 495 788-67-60

АКЦИОНЕРНОЕ ОБЩЕСТВО ВЫСОКОВОЛЬТНОГО ОБОРУДОВАНИЯ ЭЛЕКТРОАППАРАТ компания, Санкт-Петербург

1. Выключатели генераторные элегазовые ВГГ на номинальное напряжение до 20 кВ, номинальный ток до 12000 А, номинальный ток отключения до 90 кА, климатического исполнения У, категории размещения 3
2. Выключатели генераторные элегазовые ВГГ на номинальное напряжение до 20 кВ, номинальный ток до 12000 А, номинальный ток отключения до 90 кА, климатического исполнения У, категории размещения 3
3. Выключатели силовые элегазовые типа ВГП-110 на номинальное напряжение 110 кВ, номинальный ток до 3150 А, номинальный тока отключения до 50 кА
4. Выключатели генераторные элегазовые типа ВГГ, на номинальное напряжение до 20 кВ, номинальный ток до 12000 А, номинальный ток отключения до 90 кА

Адрес: 199106, РОССИЯ, Санкт-Петербург Город, 24 линия Васильевского Острова, дом 3-7

Телефон: +7 812 677-83-83

ООО ЗЭТО – ГАЗОВЫЕ ТЕХНОЛОГИИ предприятие, Великие Луки

1. Выключатели элегазовые баковые серии ВТБ-110

Адрес: 182113, РОССИЯ, Псковская область, город Великие Луки, Октябрьский проспект, дом 79

ЗАО ЗАВОД ЭЛЕКТРОТЕХНИЧЕСКОГО ОБОРУДОВАНИЯ производитель, Великие Луки

Все изделия, производимые нашей компанией, прошли испытания и имеют все сертификаты соответствия. Завод готов поставлять качественную продукцию по доступным ценам.

1. Выключатели элегазовые колонковые серии ВГТ-220-1К с приводами ППрГ-12В, ППрГ-4
2. Выключатели элегазовые колонковые серии ВГТ-72,5

Адрес: 182113, РОССИЯ, Псковская область, Великие Луки, пр-кт. Октябрьский, 79

Телефон: 8 (811) 536-37-72

АКЦИОНЕРНОЕ ОБЩЕСТВО ВЫСОКОВОЛЬТНОГО ОБОРУДОВАНИЯ ЭЛЕКТРОАППАРАТ. экспортер, Санкт-Петербург

1. Выключатели генераторные элегазовые ВГГ на номинальное напряжение до 20 кВ, номинальный ток до 12000 А, номинальный ток отключения до 90 кА, климатического исполнения У, категории размещения 3
2. Выключатели элегазовые ВБ-110II* на номинальное напряжение 110 кВ, номинальный ток 3150А, номинальный ток отключения 40 кА, климатических исполнений У и УХЛ, категории размещения 1.
3. Выключатели элегазовые ВБ-110II* на номинальное напряжение 110 кВ, номинальный ток 2500А, номинальный ток отключения 40 кА, климатических исполнений У и УХЛ, категории размещения 1.

Адрес: 199106, РОССИЯ, Санкт-Петербург Город, 24-я линия В.О., дом 3-7

Телефон: +7 812 677-83-83

ООО ЭЛЬМАШ (УЭТМ) поставщик, Екатеринбург

1. Выключатели элегазовые баковые ВЭБ-УЭТМ®-110-50
2. Выключатели элегазовые колонкового типа серии ВГТ-УЭТМ® на классы напряжений 330 кВ и 500 кВ
3. Выключатели элегазовые колонковые ВГТ-УЭТМ®-330 и ВГТ-УЭТМ®-500
4. Выключатели элегазовые типа ВГТ-УЭТМ®-35
5. Выключатели элегазовые типа ВГТ-УЭТМ®-1А1-220
6. Выключатели элегазовые баковые ВЭБ-УЭТМ®-220
7. Выключатели элегазовые серий ВГТ- УЭТМ®, ВГТЗ- УЭТМ® на напряжение 110 и 220 кВ
8. Выключатели элегазовые типа ВГБ- УЭТМ®-35
9. Выключатели элегазовые баковые типа ВЭБ- УЭТМ®-110

Адрес: 620017, РОССИЯ, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, д. 22

ООО СИМЕНС (ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ ООО СИМЕНС) продавец, Москва

1. Выключатели элегазовые баковые типа 3AP1DT-145 на номинальное напряжение 110 кВ, номинальные токи 1600÷3150 А, номинальные токи отключения до 40 кА, климатического исполнения У и ХЛ, категории размещения 1
2. Выключатели элегазовые баковые типа 3AP1DT-245 на номинальное напряжение 220 кВ, номинальные токи 1600÷3150 А, номинальные токи отключения 20÷63 кА, климатического исполнения У и ХЛ, категории размещения 1

Адрес: 115184, РОССИЯ, город Москва, г. Москва, ул. Большая Татарская, д.9

Телефон: +375 17 217-34-84

АКЦИОНЕРНОЕ ОБЩЕСТВО ЗАВОД АЛЬСТОМ – СОЮЗ ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ компания производитель, Москва

1. Выключатели колонковые элегазовые типа GL317(Х) на номинальное напряжение 500 кВ (уровень изоляции «а»), номинальные токи 1000÷4000 А, номинальные токи отключения 31,5÷50 кА, климатического исполнения У (смесь 36%SF6+64

Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, дом 32А

ФИЛИАЛ ООО АББ В Г. ЕКАТЕРИНБУРГ производственное предприятие, Екатеринбург

1. Выключатели элегазовые колонковые типа LTB 145D1/B на Uном 110кВ, I ном до 3150 А, I о.ном до 40 кА

Адрес: 620066, РОССИЯ, г. Екатеринбург, ул. Бархотская, 1, оф. 102

ООО ЕВРОКОНТРАКТ – ВЫСОКОВОЛЬТНЫЕ АППАРАТЫ фабрика, Балашиха

1. Выключатели элегазовые баковые типа EKLW13-550 на номинальное напряжение 500 кВ, номинальные токи до 3150 А, номинальные токи отключения до 50 кА, климатического исполнения У и ХЛ, категории размещения 1

Адрес: 143900, Российская Федерация, Московская область, город Балашиха, Объездное шоссе, дом 12

Телефон: +7 495 788-67-60

ФИЛИАЛ ООО АББ В Г.

1. Выключатели элегазовые колонковые типа HPL 245В1 с пружинным приводом типа BLG1002-A на номинальное напряжение 220 кВ, номинальный ток 4000 А, номинальный ток отключения 50 кА
2. Выключатели элегазовые колонковые

Адрес: 117335, РОССИЯ, ГОРОД МОСКВА, Г. МОСКВА, ПРОСПЕКТ НАХИМОВСКИЙ, ДОМ 58, ОФИС 5А.R5

Телефон: +7 343 351-11-35

ООО ЗЭТО – ГАЗОВЫЕ ТЕХНОЛОГИИ продавец изготовитель, Великие Луки

1. Выключатели элегазовые колонковые серии ВГТ-220-1К

Адрес: 182100, РОССИЯ, Псковская область, Великие Луки, пр-кт. Октябрьский, 79

ООО СИМЕНС (ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ ООО СИМЕНС В Г. ВОРОНЕЖЕ , Воронеж

1. выключатели силовые элегазовые баковые типа 3АР1DT-245 на номинальное напряжение 220 кВ, номинальные токи до 3150 А, номинальные токи отключения до 63 кА, климатического исполнения ХЛ, категории размещения 1 (с нижним знач

Адрес: 394033, Россия, г. Воронеж, ул. Землячки, д. 1

ООО СИМЕНС (ОБОСОБЛЕННОЕ ПОДРАЗДЕЛЕНИЕ ООО СИМЕНС В Г. ВОРОНЕЖЕ) , Воронеж

1. выключатели силовые элегазовые баковые типа 3АР1DT-145 на номинальное напряжение 110 кВ, номинальные токи до 3150 А, номинальные токи отключения до 40 кА, климатического исполнения ХЛ, категории размещения 1 (с нижним знач

Адрес: 394033, Россия, г. Воронеж, ул. Землячки, д. 1

ООО ЕВРОКОНТРАКТ – ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ , Балашиха

1. Выключатели силовые элегазовые баковые типа 3AP1 DT-245/EK на номинальное напряжение 220 кВ, номинальные токи до 3150 А, номинальные токи отключения до 63 кА, климатического исполнения УХЛ, категории размещения 1(с нижним
2. Выключатели силовые элегазовые баковые типа 3AP1 DT-245/EK на номинальное напряжение 220 кВ, номинальные токи до 3150 А, номинальные токи отключения до 63 кА, климатического исполнения УХЛ, категории размещения 1(с нижним
3. Выключатели элегазовые баковые, тип 3AP1DT-145/ЕК на номинальное напряжение 110 киловатт, номинальный ток до 3150 ампер, номинальный ток отключения до 63 килоампер, климатического исполнения УХЛ, категории размещения 1 (

Адрес: 143900, РОССИЯ, Московская область, город Балашиха, Объездное шоссе, дом 12

Телефон: +7 495 788-67-60

ООО ПРОМТЭК , Санкт-Петербург

1. ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ТИПА «TPM-24» с элегазовой изоляцией на номинальные напряжения 24 кВ(для применения в сетях 6, 10, 15, 20 кВ), номинальный ток до 630 А, номинальный ток отключения 16 кА
2. ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ НАРУЖНОЙ УСТАНОВКИ ТИПА «ТНО» с элегазовой изоляцией на номинальное напряжение 36 кВ (для применения в сетях 6, 10, 15, 20, 36 кВ), номинальный ток 630 А, односекундный ток к. з. 16 кА
3. ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ ТИПА «TPM-24» с элегазовой изоляцией на номинальные напряжения 24 кВ (для применения в сетях 6, 10, 15, 20 кВ), номинальный ток до 630 А, номинальный ток отключения 16 кА

Адрес: РОССИЯ, 194917, г._Санкт-Петербург, проспект Мориса Тореза, д. 62, офис 60

ОAО ВЫСОКОВОЛЬТНОГО ОБОРУДОВАНИЯ ЭЛЕКТРОАППАРАТ , Санкт-Петербург

1. Выключатель элегазовый ВГП-220 на номинальное напряжение 220 кВ

Адрес: 199106, РОССИЯ, город Санкт-Петербург, Васильевский Остров, 24-я линия, дом 3-7

ЗАО ЗАВОД АЛЬСТОМ – СОЮЗ ВЫСОКОВОЛЬТНОЕ ОБОРУДОВАНИЕ , Москва

1. Выключатели элегазовые баковые типа DT1-245 на номинальное напряжение 220 кВ, номинальные токи 1000, 1250, 1600, 2000, 2500 и 3150 А, номинальные токи отключения до 40 кА, климатического исполнения У и ХЛ, категории разме

Адрес: 107023, РОССИЯ, г. Москва, ул. Электрозаводская, д. 32А

Телефон: +7 835 262-88-22

ООО АВВ-ЭНЕРГО ЭЛЕКТРОСЕТИ ,

1. Выключатель элегазовый колонковый

Адрес: 301602, РОССИЯ, ОБЛ. ТУЛЬСКАЯ, Узловский Р-Н, Г. Узловая, УЛ. ЗАВОДСКАЯ, Д. 6, ПОМЕЩ. 18, КОМ. 75

Телефон: +7 487 225-43-73

ООО СИМЕНС ЭНЕРГЕТИКА ,

1. Выключатель элегазовый

Адрес: 115184, РОССИЯ, ГОРОД МОСКВА, УЛИЦА БОЛЬШАЯ ТАТАРСКАЯ, ДОМ 9, ЭТ/ПОМ/КОМ 4/I/33

ООО ХИТАЧИ ЭНЕРДЖИ ,

1. Выключатели элегазовые колонковые,
2. Выключатели элегазовые колонковые

Адрес: 117335, РОССИЯ, ГОРОД МОСКВА, ПРОСПЕКТ НАХИМОВСКИЙ, ДОМ 58, ЭТ 10 КОМ 30

ООО НЕВСКИЙ ЭНЕРГОМЕХАНИЧЕСКИЙ ЗАВОД , Красногорск

1. Выключатели силовые элегазовые баковые с пополюсным и трехполюснымм управлением типов 3AP1DT(H) и 3AP2DT(Н) на напряжение 145/245кВ, номинальные токи до 4000Авключительно, номинальные токи отключения до 63 кА включительно, климатического исполнения УХЛ и ХЛ (с нижними значениями температуры до -60С), с изоляционной средой SF6 или смесь SF6+CF4

Адрес: 143405, РОССИЯ, ОБЛАСТЬ МОСКОВСКАЯ, ГОРОД КРАСНОГОРСК, ШОССЕ ИЛЬИНСКОЕ, ДОМ 1А, ПОМЕЩЕНИЕ 14

110 кВ Диапазон времени работы элегазового выключателя Стандарт МЭК

details.0.i22.42a37b89dxGsj6″> Диапазон времени работы элегазового выключателя 110 кВ

Описание продукта

110 кВ Время работы элегазового выключателя 30 09

Чертежи 1. Условия окружающей среды Температура окружающей среды: -40℃~+40℃ Высота над уровнем моря:≤2000 м Давление ветра: ≤700 Па Дневная разница температур: 25℃ Толщина обледенения: ≤10 мм Уровень загрязнения воздуха:Ⅲ 2. Технические характеристики   № Товар Блок Данные 1 Номинальное напряжение КВ 72,5 2 Номинальный ток А 3150 3 Номинальная частота Гц 50 4 Первый полюс для очистки фактора   1,5 5 Номинальный ток отключения при коротком замыкании КА 40 6 Номинальный ток короткого замыкания (пиковый) КА 100 7 Номинальный выдерживаемый ток короткого замыкания КА 40 8 Номинальное выдерживаемое напряжение промышленной частоты (1 мин) Фаза на землю КВ К·230 От фазы к фазе К·(230+70) 9 Номинальное выдерживаемое напряжение грозового импульса Фаза на землю КВ К·550 Между фазами К·(550+103) 10 Номинальный пиковый выдерживаемый ток КА 100 11 Номинальный ток вне ступени КА 10 12 Ближний ток короткого замыкания КА 90%1К 13 Электрическая долговечность при номинальном токе отключения при коротком замыкании раз 20 14 Номинальная продолжительность короткого замыкания с 4 15 Номинальный ток замыкания зарядки линии А 31,5 16 Номинальная рабочая последовательность   О-0. 3с-СО-180с-СО35 17 Сопротивление главной цепи мкОм ≤35 18 Номинальное давление элегаза МПа 0,6 19 Скорость утечки элегаза частей на миллион ≤0,55 20 Содержание влаги в газе SF6 (V/V)   ≤150 21 Механическая износостойкость раз 10000 22 Электрическая дистанция Фаза на землю мм 3906/3150 Между фазами 3906/3150 23 Каждый заполнен элегазом качества кг 8 24 Качество каждого автоматического выключателя кг 1700   3. Заявка   Самоэнергетический элегазовый выключатель LW36B-66 представляет собой наружный блок, разработанный нашей компанией и Сианьским научно-исследовательским институтом высоковольтных аппаратов с использованием гексафторида серы в качестве изоляционной и дугогасящей среды и принципа гашения дуги с одним шкафом переменного давления. Продукт подходит для трехфазной энергосистемы переменного тока 66 кВ 50 Гц, которая используется для точек и тока нагрузки, тока перегрузки и тока короткого замыкания.   4. Стандарты ГБ1984 ГБ/T28001-2011 идентификатор OHSAS18001:2007 ГБ/T24001-2004 идентификатор ISO14001:2004

Информация о компании

Сертификаты

Упаковка и доставка

Тег:

Детали паспортной таблички элегазового выключателя | Разъяснение

Паспортная табличка элегазового выключателя | Объяснение https://www. theelectricalguy.in/wp-content/uploads/2020/06/Имя-CB-1024×576.jpg 1024 576 Гаурав Дж. Гаурав Дж. https://secure.gravatar.com/avatar/87a2d2e0182faacb2e003da0504ad293?s=96&d=mm&r=g 14 июня 2020 г. 20 июня 2020 г.

В этом руководстве мы рассмотрим параметры, указанные на заводской табличке элегазового выключателя. Эти параметры являются общими для всех элегазовых выключателей класса высокого и сверхвысокого напряжения. Итак, начнем.

В большинстве стран автоматические выключатели высокого и сверхвысокого напряжения производятся в соответствии со стандартом IEC, т.е. IEC 62271-100 . Параметры, указанные на паспортной табличке автоматического выключателя, также соответствуют стандарту IEC 62271-100.

Паспортная табличка элегазового выключателя 420 кВ

В соответствии с IEC некоторые параметры являются обязательными, некоторые зависят от условий, а некоторые из них являются необязательными. В этом руководстве мы рассмотрим все эти параметры, указанные на паспортной табличке элегазового выключателя.

Обязательные параметры

• Изготовитель – Наименование изготовителя
• Обозначение типа и серийный номер – Тип выключателя и его серийный номер
• Год изготовления – год изготовления выключателя
• Соответствующий стандарт – стандарт в соответствии с производителем выключателя
• Номинальное напряжение
• Номинальная частота
• Номинальный нормальный ток
• Номинальный ток отключения при коротком замыкании
• Номинальная продолжительность короткого замыкания
• Номинальный пиковый выдерживаемый ток включения 90 или 0 номинальное 3
• Номинальное кратковременное выдерживаемое напряжение промышленной частоты (кВ) и номинальное выдерживаемое напряжение грозового импульса (кВп)
• Номинальная последовательность операций
• Номинальное давление элегаза
• Общий вес SF6 GAS
• Общий вес CB
• Рейтинг контрольный напряжение

Параметры на основе условий

• .

Дополнительные параметры

• Номинальный противофазный ток
• Номинальный ток смены кабеля
• Номинальный ток отключения одной конденсаторной батареи
• Номинальный ток отключения батареи конденсаторов

Обязательные параметры

Как следует из названия, эти параметры являются обязательными. Все производители, выпускающие автоматические выключатели, должны указывать эти параметры на паспортной табличке элегазового выключателя. Но, конечно, некоторые из этих параметров могут быть опущены, если это согласовано между производителем и заказчиком.

Номинальное напряжение

Номинальное напряжение — это «наивысшее напряжение системы», на которое рассчитан выключатель. Это напряжение указывается в кВ (действующее значение) и относится к межфазному напряжению трехфазной системы.
В большинстве случаев люди путают номинальное напряжение и нормальное напряжение. Номинальное напряжение – это максимальное напряжение системы, для которой система предназначена. Принимая во внимание, что нормальное напряжение – это напряжение, которое будет оставаться в системе в обычном режиме. Итак, в данном случае 420 кВ — это номинальное напряжение, а 400 кВ — нормальное напряжение. Аналогично, для уровня напряжения 245 кВ номинальное напряжение составляет 245 кВ, а нормальное напряжение составляет 220 кВ. Для 145 кВ номинальное напряжение составляет 145 кВ, а нормальное напряжение составляет 132 кВ.

Блок : кВ RMS

Номинальная частота

Это частота сети, на которой производится, передается и распределяется электроэнергия. В некоторых странах это 50 Гц, а в некоторых 60 Гц.

Единица измерения : Гц

Номинальный нормальный ток

Среднеквадратичное значение номинального тока, который автоматический выключатель может выдерживать непрерывно. Или просто, мы можем сказать, что это нормальный ток системы.

Единица измерения : Ампер

Following are some of the standard values ​​of rated normal current-

• 400 A
• 630 A
• 800 A
• 1250 A
• 1600 A
• 2000 A
• 3150 A
• 4000 A

Ток отключения при коротком замыкании

Это наибольшее среднеквадратичное значение тока короткого замыкания, которое может отключить автоматический выключатель. Номинальный ток короткого замыкания иногда также называют симметричным током отключения .

На некоторых шильдиках ток короткого замыкания указан как симметричный и асимметричный. Разница в том, что симметричный ток представляет собой переменную составляющую тока короткого замыкания, которая равна номинальному току короткого замыкания. Принимая во внимание, что асимметричный ток представляет собой комбинацию переменного и постоянного компонентов тока короткого замыкания.

Итак, как видно выше, несимметричный ток больше симметричного.

Единица измерения : кА СКЗ

Номинальная продолжительность короткого замыкания

Это время в секундах, в течение которого выключатель может выдержать/проверить ток короткого замыкания. Стандартно это может быть 3 секунды или 1 секунда.

Ед. Следовательно, прерыватель должен выдерживать этот высокий ток и механические силы, вызванные этим током. Этот ток называется «током включения короткого замыкания». Или его также называют номинальным пиковым выдерживаемым током.

Обычно в 2,5 раза больше номинального тока короткого замыкания. Его обозначают пиком кА, так как он сохраняется в течение очень короткого времени.

Единица измерения : кА Пик

Номинальное кратковременное выдерживаемое напряжение промышленной частоты

Это одно из самых высоких значений системного напряжения, используемое для проверки изоляционных свойств оборудования. Его также можно назвать уровнями изоляции, если мы объединим номинальное импульсное напряжение освещения и коммутационное импульсное напряжение (которое является параметром, основанным на состоянии).

Выдерживаемое напряжение промышленной частоты может быть вызвано этими причинами

1. Замыкания фазы на землю
2. Отключение нагрузки
3. Феррорезонанс
4. Эффект Ферранти

Таким образом, выключатель должен выдерживать напряжение промышленной частоты, вызванное этими причинами. МЭК определил уровень напряжения промышленной частоты, которое может появиться на контакте выключателя. Так, например, для выключателя 420 кВ напряжение промышленной частоты, определенное IEC, составляет 610 кВ (действующее значение). Автоматический выключатель должен пройти испытание на стойкость к промышленной частоте, при котором к автоматическому выключателю прикладывается напряжение промышленной частоты в течение 1 мин.

Единица измерения : кВ среднеквадратичное значение

Номинальное выдерживаемое напряжение грозового импульса

Напряжение грозового импульса, как правило, возникает из-за ударов молнии. И, конечно же, выключатель должен выдерживать и эти напряжения. Основываясь на опыте и системных исследованиях, IEC также определила значения для этого. Для уровня напряжения 420 кВ импульсное напряжение освещения, определенное IEC, составляет пиковое значение 1425 кВ. Брейкер для этого также должен пройти испытание.

Единица : кВ Пик

Первый полюс для отключения коэффициент

В элегазовом выключателе дуга гаснет при нулевом токе. Как и в 3-х фазной цепи переменного тока, токи сдвинуты по фазе на 120°, прерывание тока в выключателе происходит не одновременно. Контакт одного полюса разомкнется раньше двух других. И, следовательно, напряжение восстановления промышленной частоты на первом разомкнутом полюсе больше, чем на двух других. И это называется первым полюсом к чистому фактору. Это дается как раз нормальное напряжение системы.

Итак, на заводской табличке он указан как 1.3 (или 1.5). Это означает, что первый разомкнутый полюс будет иметь напряжение, в 1,3 раза превышающее нормальное системное напряжение, и полюс может его выдержать.

Блок : нет данных

Номинальная последовательность операций

Это один из важных параметров выключателя, он также известен как «Режим автоматического повторного включения».
Последовательность операций означает, что автоматический выключатель может выполнять операции размыкания и замыкания при определенных условиях.

В соответствии с IEC 62271-1 существует два варианта последовательности операций:
O – t – CO – t’ – CO
CO – t’’ – CO

, где
O = Операция открывания
C = операция включения
t,t’,t’’ = временные интервалы между последовательными операциями

Позвольте мне рассказать вам, как работает автоматическое повторное включение. 90% неисправностей (таких как ) в системе носят временный характер. Которые остаются в системе очень короткое время, а затем система возвращается в нормальное русло. В таких случаях полезно снова включить систему, и здесь на помощь приходит система автоматического повторного включения.

Мы рассмотрим режим автоматического повторного включения, указанный на нашей заводской табличке, т. е. O-0,3 SEC-CO-3 MIN-CO. Итак, допустим, в системе есть неисправность, выключатель разомкнется, а затем останется разомкнутым на 0,3 секунды. Через 0,3 секунды он закроется и, если неисправность устранена, останется закрытым. Но, если неисправность все еще существует, выключатель немедленно размыкается. Теперь выключатель будет оставаться в разомкнутом состоянии в течение 3 минут. Через 3 минуты выключатель снова включится, и если неисправность устранена, он останется замкнутым. Но если неисправность все еще существует, то выключатель немедленно размыкается, и теперь выключатель остается разомкнутым до тех пор, пока он не будет включен вручную.

Блок : Н/Д

Номинальное давление элегаза

Это номинальное давление элегаза в прерывателе. Это будет варьироваться от производителя к производителю.

Единица измерения : Бар или мегапаскаль или кг/кв.см.

Общий вес газа SF6

Показывает общий вес газа SF6 в выключателе. Опять же, это будет варьироваться от производителя к производителю.

Единица измерения : кг

Общий вес CB

Показывает общий вес элегаза в выключателе. Опять же, это будет варьироваться от производителя к производителю.

Единица измерения : кг

Номинальное управляющее напряжение

Это напряжение постоянного тока, при котором работает катушка включения и отключения. Это может быть 110 В постоянного тока или 220 В постоянного тока.

Единица измерения : Вольты

Это были обязательные параметры согласно IEC. Эти параметры обычно указаны на каждой заводской табличке элегазового выключателя высокого и сверхвысокого напряжения.

Перейти к началу

Параметры на основе условий

Теперь давайте рассмотрим параметры на основе условий. Эти параметры зависят от некоторых конкретных условий, которые также приведены ниже. Если это условие выполнено, то эти параметры должны быть указаны на паспортной табличке элегазового выключателя.

Номинальное импульсное выдерживаемое напряжение при переключении

Условие : Применимо только для автоматических выключателей, включая и выше 300 кВ

Перенапряжения при переключении обычно возникают при напряжении выше 245 кВ. И, следовательно, вы найдете этот параметр только на выключателе выше уровня 245 кВ.
Становится важным проверить выключатель выше уровня напряжения 245 кВ на коммутационные перенапряжения. Перенапряжения при переключении обычно вызываются включением линий или переключением трансформаторов и т. д. Для уровня напряжения 420 кВ коммутационное напряжение определяется как пиковое значение 1050 кВ.

Единица измерения : пиковое кВ

Постоянная составляющая тока короткого замыкания

Условие : Должна быть указана на паспортной табличке, если превышает 20%

Постоянная составляющая – это постоянная составляющая тока короткого замыкания. А если в момент размыкания контактов КБ он более 20%, то он должен быть на заводской табличке.

Ед. Этот вид тока возникает из-за переключения загруженных или ненагруженных ВЛ. Так, для выключателя 420 кВ МЭК определил номинал равным 600А.

Единица измерения : Ампер

Классификация

Состояние : Если класс не E1 и M1

Если класс механической и электрической износостойкости автоматического выключателя отличается от M1 и E1, то он должен быть указан на паспортной табличке. Позвольте мне рассказать вам, что такое класс механической выносливости и класс электрической выносливости.

Класс механической износостойкости

1. Класс M1
   Если гидромолот относится к классу M1, также называемому нормальным классом механической износостойкости, то гидромолот должен выдерживать 2000 операций без нагрузки.
2. Класс M2
   Если выключатель относится к классу M2, который также называется классом повышенной механической прочности, то он должен выдерживать 10 000 операций без нагрузки.

Класс электрической износостойкости

E1 означает электрическую износостойкость. Как правило, большинство выключателей в настоящее время относятся к классу E1. Класс E2 — это расширенный класс электрической износостойкости, который указывает на то, что прерывающие части выключателя не требуют технического обслуживания в течение ожидаемого срока службы.

Обратите внимание, класс E2 применим только для распределительных автоматических выключателей ниже 52 кВ. Класс E2 не применим для выключателей выше 52 кВ, это соответствует IEC.

Автоматический выключатель класса C1 и C2

На заводской табличке, если вы видите, он указан как M2 и C2. Класс М2 мы только что видели. Но что такое класс C2? Посмотрим на это. Выключатель класса С1 указывает на «Низкую вероятность повторного пробоя при отключении емкостных токов». В то время как выключатель класса С2 указывает на «очень низкую вероятность повторного пробоя при отключении емкостных токов».

Итак, речь шла о параметрах, основанных на состоянии. Теперь давайте посмотрим на необязательные параметры.

В начало

Дополнительные параметры

Эти параметры являются полностью необязательными в соответствии со стандартом IEC. И, следовательно, он может быть или не быть на шильдике, зависит от производителя.

Номинальный противофазный ток

Если выключатель используется для синхронизации двух разных систем, может случиться так, что выключатель должен размыкаться, когда системы находятся в процедуре синхронизации. И ток, генерируемый в этом состоянии, называется противофазным током.
Этот ток дает наибольшее значение переходного восстанавливающегося напряжения на контактах выключателя и, следовательно, является одним из критических режимов отключения. Как правило, противофазный ток отключения составляет 25% от номинального тока отключения при коротком замыкании. На паспортной табличке вы можете видеть, что противофазный ток составляет 12,5 кА, что составляет 25% от номинального тока отключения при коротком замыкании, т.е. 50кА.

Единица измерения : кВ

Номинальная зарядка кабеля

Это максимальное значение зарядного тока кабеля, которое прерыватель может отключить. Ток заряда кабеля может возникать при переключении ненагруженных кабелей.
Не путайте зарядку от сети и зарядку по кабелю — они разные. Линейная зарядка относится к воздушным линиям, тогда как кабельная зарядка относится к подземным кабелям.

Ед. Коммутация емкостного и индуктивного тока является сложной задачей для выключателя.
