Элегазовые колонковые выключатели ВГП 110 кВ

Подробности
Категория: Выключатели
  • выключатель
  • элегаз
  • высоковольтное

Элегазовые  колонковые выключатели серии ВГП 110 кВ

Технические характеристики


Наименование параметра



ВГП-110 У1

Номинальное / наибольшее рабочее напряжение, кВ

110/126

Номинальный ток отключения, кА

40

Собственное время отключения, с, не более

0,035

Номинальный ток, А

2000

Полное время отключения, с, не более

0,055

Собственное время включения, с, не более

0,1

Допустимое число операций «О/В» в диапазоне от 60 до 100 % Io,  ном и Iв,  ном



20/10

Удельная длина пути  утечки внешней изоляции, см/кВ, не менее

2,25

Количество разрывов на фазу

1

Ток потребления ЭВ и ЭО полюса выключателя при номинальном напряжении, А, не более



2,3

Нижний предел избыточного давления элегаза при 20 °С, МПа (кгс/см2)

0,32 (3,2)

Номинальная частота, Гц

50

Механический ресурс, циклов (В О)

5000

Тип привода

пружинный или пружинно-гидравлический

Масса, кг

1640

Утечка элегаза в год, %  от  массы, не более

1

Температура окружающего воздуха
нижнее значение
верхнее значение



– 45 °С

+ 40 °С

Срок службы, лет

30

    Изготовители : ОАО ВО «Электроаппарат», Санкт-Петербург



Элегазовые колонковые выключатели серии ВГП 110 кВ.
Элегазовые колонковые выключатели серии ВГП разработаны на базе хорошо известного принципа гашения дуги – автогенерации. При горении дуги элегаз нагревается и в специально организованной полости растет его давление. При переходе тока через ноль газ из полости выбрасывается через контакты, разрушая остаточный ствол дуги. Для отключения малых токов дугогасительная камера снабжена легким автокомпрессионным устройством.
Выключатели предназначены для коммутации номинальных токов и токов короткого замыкания.
Выключатели предназначены для эксплуатации на открытом воздухе в районах с умеренным климатом (исполнение У1 по ГОСТ 15150-69).


Достоинства:

простота и надежность конструкции;

малая энергия привода, пониженные нагрузки на фундамент;

малое количество элегаза;

минимальная необходимость в обслуживании;

минимальное время монтажа.

Выключатели соответствуют требованиям ГОСТ 687-78 и МЭК 60271-100.



Пружинный привод

Гидравлический привод

Специальная техническая характеристика конструкции элегазовых колонковых выключателей

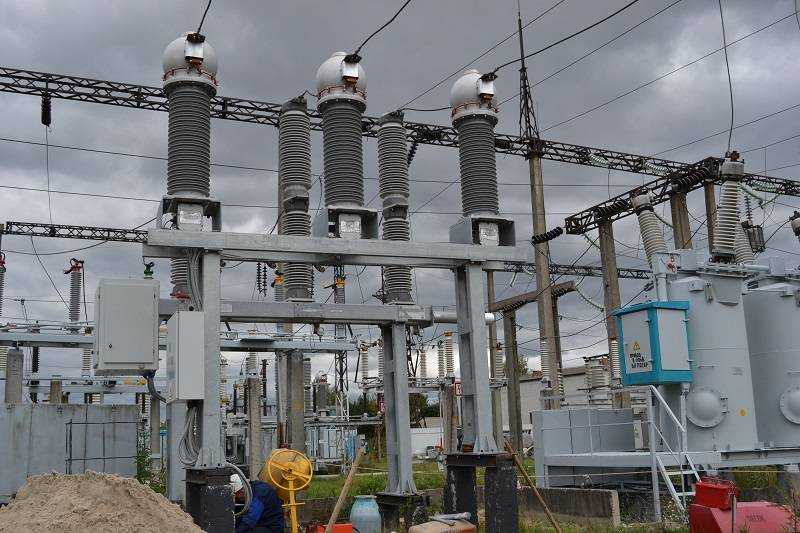

      У элегазовых колонковых выключателей дугогасительная камера расположена в изоляторе, который может быть изготовлен из фарфора или из комбинированного материала и находится под высоким напряжением, уровень которого определяет длина изолятора, требуемая для камеры. Для изоляционной конструкции высокого уровня напряжения несколько дугогасительных камер соединяются последовательно в элегазовом колонковом выключателе и монтируются на опорной изоляционной конструкции.


      Трансформаторы тока устанавливаются отдельно, перед или за элегазовым колонковым выключателем. Следующим отличительным свойством элегазовых колонковых выключателей является наличие сравнительно маленькой газовой камеры. Преимущество малого объема газа приводит к сокращению объема работ по техническому обслуживанию.
    Чтобы обеспечить безопасную работу элегазовых колонковых выключателей в сейсмических зонах, выключатели могут быть укреплены на антифрикционной установке
  • Назад
  • Вперёд
  • Вы здесь:
  • Главная
  • Оборудование
  • Выключатели
  • org/ListItem”> Выключатели вакуумные ВБЭК-35-25(31,5)/630-1600 УХЛ2

Еще по теме:

  • Высоковольтные выключатели фирмы CHINT
  • Конструктивные особенности и преимущества выключателей АББ серии HPL
  • Выключатели серии ВНВ
  • Выключатели серии ВВБ
  • О выключателях высокого напряжения

Элегазовые выключатели

  • Главная
  • О компании
    • Миссия компании
    • Приоритеты
    • История развития
    • Отзывы
    • Вакансии
  • Новости
  • Производство
  • Продукция
  • Сервисный центр
  • Партнеры
  • Фотогалерея
  • Контакты
  • Кабинет заказчика
  • Продукция
  •  >
  • Баковый типа EKLW24-145 на класс напряжения 110 кВ с пружинным приводом

EKLW24-145 – элегазовый баковый выключатель трехполюсного исполнения с пружинным приводом, предназначенный для работы на открытом воздухе в сетях трехфазного переменного тока промышленной частоты с напряжением 110 кВ.


Дугогасящая среда и изоляционный материал выключателя – элегаз (SF6), обладающий превос-ходной диэлектрической характеристикой.
Выключатель оснащен дугогасительным устройством усовершенствованной конструкции, по быстродействию превосходящий многие аналоги. Элементы его конструкции: сопло и дутьевой цилиндр претерпели значительные изменения.
Выключатель укомплектован простым и удобным в управлении пружинным приводом типа CT20-I.
EKLW24-145 – элегазовый баковый выключатель с функционально зависимыми полюсами, раз-мещенными на одной опорной раме с корпусом привода независимого действия.
Проходные трансформаторы тока расположены между высоковольтными вводами и дугогаси-тельным устройством.
Пружинный механизм, газовый манометр и привод размещены в шкафу управления.
