BB/TEL-10 (ISM_15) – ООО ЭлектроТехническийЗавод “СИЛЕКТРА”ООО ЭлектроТехническийЗавод “СИЛЕКТРА”

Категория: >> Вакуумные выключатели

Описание

ВАКУУМНЫЕ ВЫКЛЮЧАТЕЛИ СЕРИИ ВВ/TEL

Вакуумные выключатели серии ВВ/TEL предназначены для эксплуатации в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением до 10 кВ с изолированной и компенсированной нейтралью в нормальных и аварийных режимах.

Выключатели ВВ/TEL применяются в ячейках КРУ внутренней и наружной установки, а также в камерах КСО, как при новом строительстве, так и при замене выключателей прошлых лет выпуска.

Отличительные особенности:

• высокий коммутационный и механический ресурсы;

• отсутствие необходимости проведения текущего и среднего ремонтов;

• питание цепей управления от сети постоянного, выпрямленного и переменного оперативного тока;

• малое потребление мощности из сети оперативного питания;

• возможность отключения при потере оперативного питания;

• полная взаимозаменяемость с устаревшими маломасляными выключателями по главным и вспомогательным цепям;

• возможность работы в любом пространственном положении;

• малые габариты и масса.

Все вакуумные выключатели серии ВВ/TEL полностью испытаны на соответствие требованиям российских стандартов и имеют сертификаты соответствия системы ГОСТ Р.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

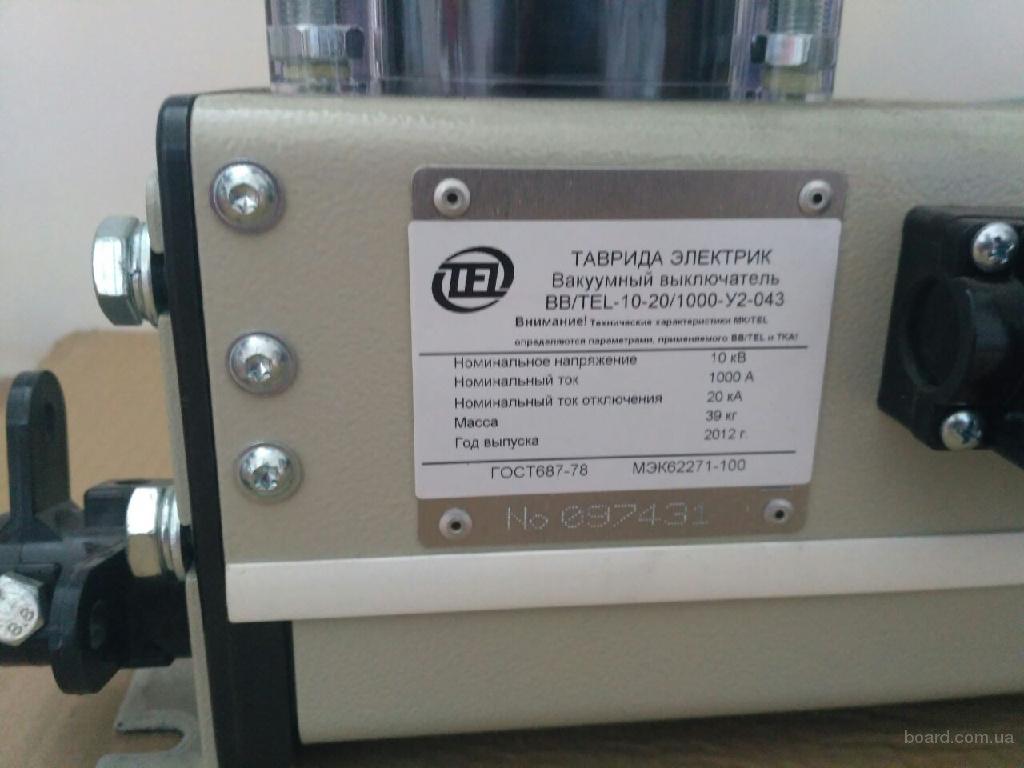

Параметр	BB/TEL-10-12,5/1000 У2	BB/TEL-10-20/1000 У2	BB/TEL-10-20/1600 У2	BB/TEL-10-25/1600 У2
Номинальное напряжение, кВ	10	10	10	10
Номинальный ток, А	630, 1000	630, 1000	1600	1600
Номинальный ток отключения, кА	12,5	20	20	25
Ток динамической стойкости, (наибольший пик),А	32	51	51	64
Испытательное кратковременное напряжение (одноминутное) промышленной частоты, кВ	42	42	42	42
Ресурс по коммутационной стойкости, а) при номинальном токе, циклов «ВО» б) при номинальном токе отключения, операций «О» в) при номинальном токе отключения, циклов «ВО»	50000 100 100	50000 150 100	30000 150 50	30000 50 50
Собственное время отключения, мс, не более	15	15	15	15
Полное время отключения, мс, не более	25	25	25	25
Собственное время включения, мс, не более	70	70	70	70
Верхнее/нижнее значение температуры окружающего воздуха, °С.	+55/-40	+55/-40	+55/-40	+55/-40
Стойкость к механическим воздействиям, группа по ГОСТ 17516.1-90	М7	М7	М7	М7
Масса модуля коммутационного, кг, не более а) с межполюсным расстоянием 200 мм б) с межполюсным расстоянием 250 мм	35 37	35 37	65 70	65 70
Срок службы до списания, лет	25	25	25	25

Вакуумные выключатели серии BB/TEL – ETEC-1020

sm_collage

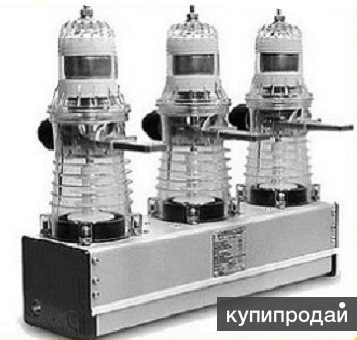

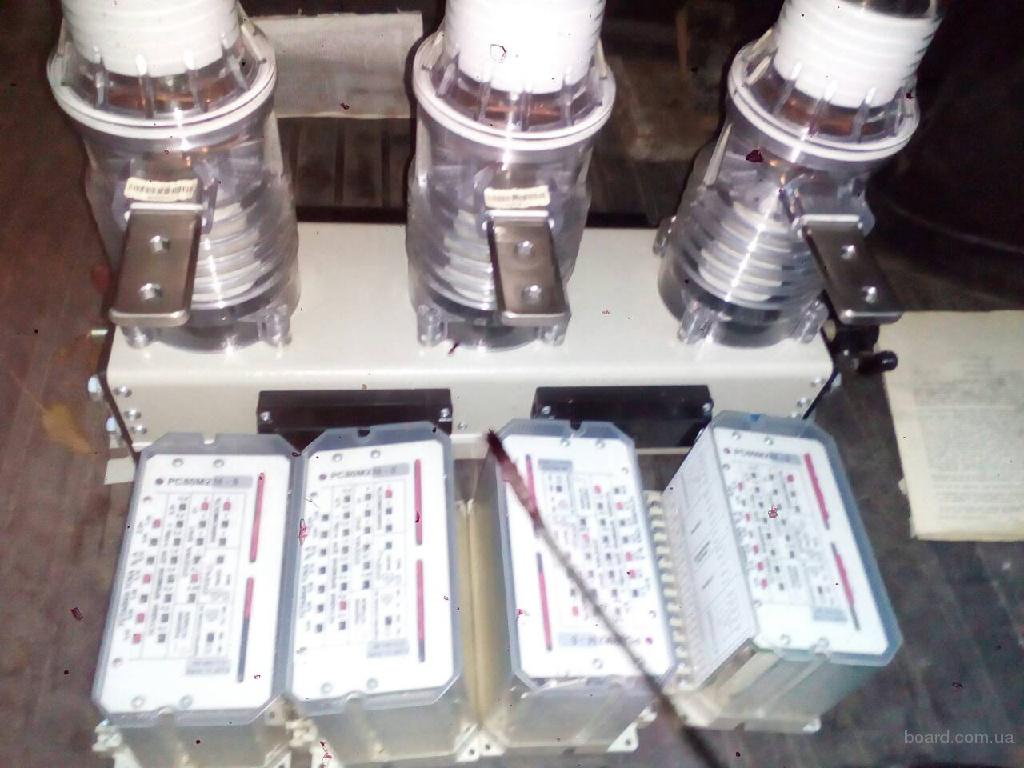

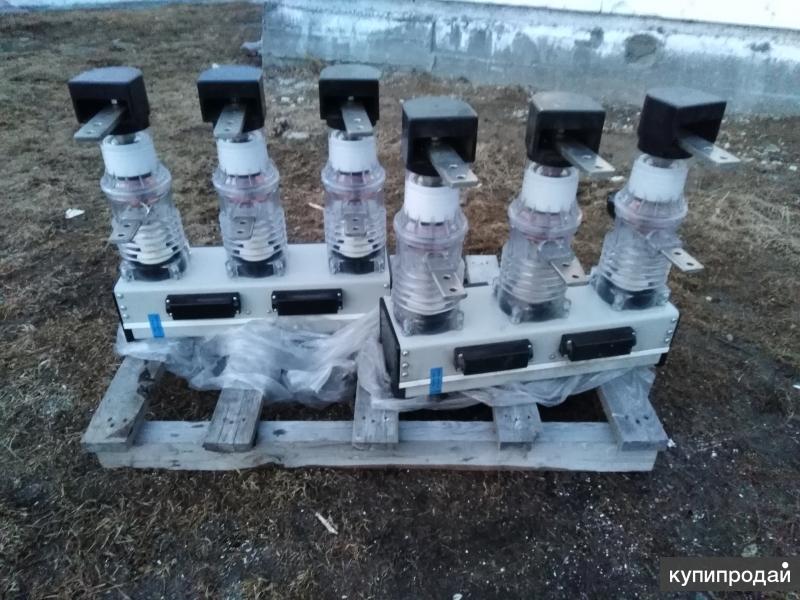

Вакуумный выключатель серии BB/TEL

Вакуумный выключатель серии BB/TEL на выкатном элементе

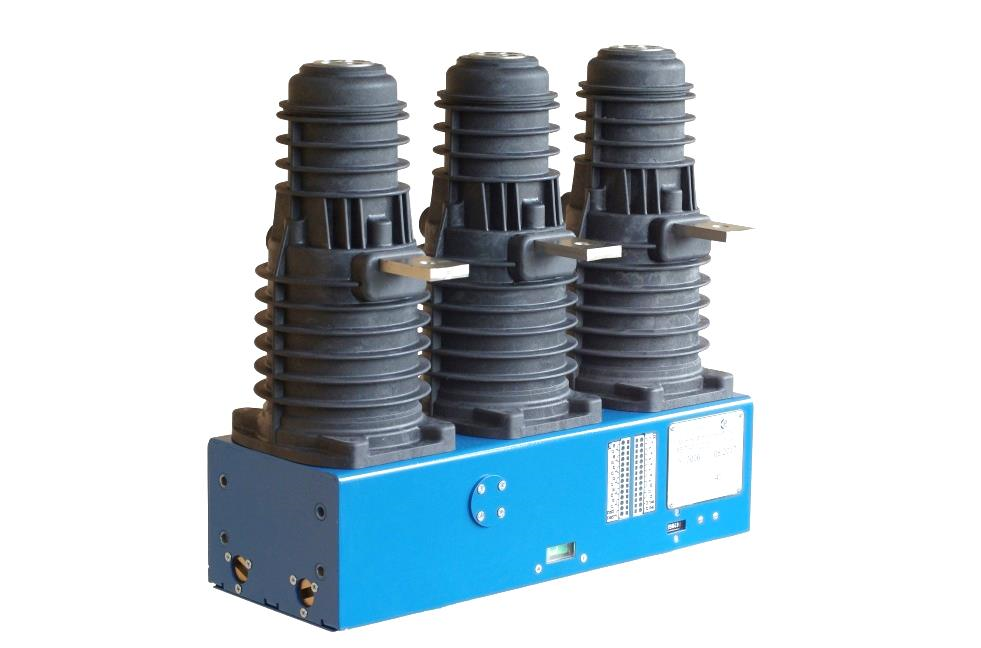

Вакуумный выключатель серии BB/TEL конструкции Shell

Вакуумный выключатель ВВ/TEL на стенде высоковольных испытаний

Испытание временных характеристик вакуумного выключателя

Вакуумные выключатели ВВ/ТЕL предназначены для работы в комплектных распределительных устройствах и камерах стационарных одностороннего обслуживания внутренней и наружной установки класса напряжения до 20 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью.

Описание товара Характеристики Документация Заказ

В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защелкой», механически связанных общим, не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ):

Высокая надежность;
Отсутствие необходимости технического обслуживания в течение всего срока службы;
Возможность установки в любые шкафы распределительных устройств среднего класса напряжений;
Широкий диапазон оперативных питающих напряжений;
Малое энергопотребление от сети оперативного питания;
Функции телесигнализации;
Сертификация изделий на соответствие национальным стандартам стран-потребителей и международным стандартам;
Широкий спектр сервисных услуг и поддержка заказчика в течение всего жизненного цикла изделий;
Экологическая чистота и безопасность для окружающей среды.

Вакуумные выключатели ВВ/TEL имеют сертификаты соответствия стандарту международной электротехнической комиссии МЭК 56, сертификат соответствия ГОСТ 687-78.

Выключатель рассчитан на работу в сетях переменного тока с напряжением до 10 кВ и номинальным током до 2000 А при токе отключения — до 31,5 кА.

Гарантийный срок эксплуатации — 5 лет. Срок службы выключателей составляет 25 лет, при этом они не требуют профилактических ремонтов и обслуживания в процессе эксплуатации.

Вакуумный выключатель BB/TEL-10 поставляется в составе выкатных элементов ВЭ/TEL и коммутационных модулей KM/TEL-10, комплектных распределительных устройств серии КРУ/TEL-10 и реклоузеров РВА/TEL-10.

*Только для исполнений «F». Дополнительная информация приведена в руководстве по эксплуатации «Вакуумные выключатели серии ВВ/ТЕL».

**Выключатель ВВ/TEL cерии Shell.

Патенты
- Патент №102019.
  На изобретение. Высоковольтный трехполюсный вакуумный выключатель
- Патент №69395. На полезную модель. Высоковольтный трехполюсный вакуумный выключатель
- Патент №61139. На полезную модель. Высоковольтный трехполюсный вакуумный выключатель
- Патент №95761. На изобретение. Высоковольтный трехполюсный вакуумный выключатель
Сертификаты на компоненты оборудования
- Сертифікат ВВ/TEL
Эксплуатационная документация
- Выключатели вакуумные серии ВВ/TEL
- Выключатели вакуумные серии ВВ/TEL конструкции Shell
- Выключатели вакуумные серии ВВ/TEL конструкции Shell-2

Для замовлення завантажте Опитувальний лист, заповніть його та відправте нам на електронну пошту

etek1020@gmail. com

Заявку розгляне відділ збуту і виставить Замовнику пропозицію. Термін розгляду заявки 1-5 робочих днів залежно від складності замовлення.

Опросный лист на изготовление и поставку коммутационного модуля с ВВ/ТЕL-10

Опросный лист на изготовление и поставку коммутиционного модуля с ВВ/ТЕL-10

Скачать xlsx

Скачать pdf

Вакуумные выключатели 6(10) кВ ВВ/TEL

В конце XX века инновационная конструкции выключателей ВВ/TEL. произвели переворот в мире коммутационной аппаратуры 6-10кВ и позволили совершить прорыв на пути создания современных КРУ высокой надежности, не требующие обслуживания выключателя на протяжении всего срока службы. Запатентованная конструкция, легкость и не прихотливость конструкции ВВ/TEL. позволяет встроить выключатель в любую, существующую, ячейку КРУ или КСО. либо создать новую с уникальными потребительскими качествами. Сегодня ВВ/TEL. применяется на 5-ти континентах мира, чем подтверждает удовлетворение самым жестким требованиям эксплуатации будь, это условия Кольского полуострова с зимним морским климатом, либо широта Египта, с изнуряющим зноем зимой и особенно летом, или влажный климат Вьетнама. Такая популярность основывается на существующем разнообразии решений, которые уже имеются или позволяет предложить выключатель ВВ/TEL по модернизации распределительных устройств, повышению их надежности и всей энергосистемы в целом.

НАЗНАЧЕНИЕ

Вакуумные выключатели (ВВ) предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока (частота 50 Гц), номинальным напряжением до 10 кВ с изолированной, компенсированной, заземлённой через резистор или дугогасительный реактор нейтралью. ВВ предназначены для установки в новых и реконструируемых комплектных распределительных устройствах станций, подстанций и других устройств, осуществляющих распределение и потребление электрической энергии во всех отраслях народного хозяйства, в том числе нефтегазодобывающей и перерабатывающей, нефтехимической, химической, горнорудной и др. отраслях.

Структура условного обозначения выключателей

BB/TEL-10-20/1000
BB/TEL-10-20/1600
BB/TEL-10-31,5/1000
BB/TEL-10-31,5/1600
BB/TEL-10-31,5/2000
BB/TEL-10-31,5/2000Q

Устройство и работа выключателей

Принцип дугогашения.
Гашение дуги переменного тока осуществляется в вакуумной дугогасительной камере (ВДК) при разведении контактов в глубоком вакууме (остаточное давление порядка

мм рт. ст.). Носителями заряда при горении дуги являются пары металла. Из-за практического отсутствия среды в межконтактном промежутке, конденсация паров металла в момент перехода тока через естественный ноль осуществляется за чрезвычайно малое время (с ), после чего происходит быстрое восстановление электрической прочности ВДК. Электрическая прочность вакуума составляет порядка 30 кВ/мм, что гарантирует отключение тока при расхождении контактов более 1 мм.
В выключателях применяется современная конструкция ВДК с аксиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.
Конструкция выключателей.
Выключатели состоят из трех полюсов, установленных на металлическом корпусе, в котором размещаются электромагнитные приводы каждого полюса с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.
Основные узлы выключателей на ток до 1000 А размещаются в закрытом изоляционном корпусе круглого сечения, выполненном из механически прочного и дугостойкого материала, защищающего элементы полюса от механических повреждений и воздействий электрической дуги тока КЗ.

Крепление выключателей к металлическим элементам КРУ и КСО осуществляется посредством болтов М10, резьбовые отверстия для которых имеются на боковых сторонах металлического корпуса. Выключатели могут работать в любом пространственном положении. Выключатели на номинальный ток 1600 А конструктивно отличаются от выключателей на 630-1000 А устройством изоляционных корпусов, способом установки в них ВДК и способом крепления выключателей.
Изоляционные корпусы прямоугольного сечения открыты снизу и сверху для вентиляции воздуха и охлаждения токоведущих частей. С передней и задней сторон к корпусам крепятся изоляционные листы толщиной 10 мм для придания им необходимой жесткости. На противоположной стороне токоведущих выводов круглого сечения в полимерной части выключателя имеются закладные металлические втулки ( 6 шт. ) с отверстиями под болт М16, с помощью которых выключатели устанавливаются на вертикальное металлическое основание приводом вниз или вверх.
Устройство полюса.
Разрез полюса выключателя представлен на рисунке. В состав полюса входят следующие основные элементы: ВДК 2 с неподвижным 1 и подвижным 3 контактами и сильфоном, гибкий токосъем, тяговый изолятор 5, токоведущие выводы и электромагнитный привод. Привод состоит из кольцевого электромагнита 13, якоря 12, катушки 11, пружин отключения 9 и дополнительного поджатия 10, тяги 15 устройства ручного отключения. Катушки электромагнита включены в цепь управления параллельно и используются для включения и отключения выключателя.
Полюса механически связаны между собой промежуточным валом 8, на котором установлен кулачок для управления вспомогательными кон-тактами, используемыми во внешних цепях (управления, сигнализации и др.). Выключатели, предназначенные для частых коммутационных операций, содержат в своей конструкции усиленный привод и камеру ВДК, которые не влияют на габаритные и присоединительные размеры.
Работа выключателя.
Включение.
В отключенном положении подвижные части полюса удерживаются силой отключающей пружины 9 независимо от пространственно положения выключателя. Включение и отключение выключателя производится от блока управления (БУ), который является неотъемлемой частью ВВ.
При подаче команды включения БУ пода( напряжение на катушку 11 электромагнит Протекающий при этом ток создаёт магнитный поток в зазоре между якорем 12 и кольцевым магнитом 13, под действием которого якорь втягивается внутрь электромагнита и через тяговый изолятор 5, сжимая пружину отключения 9 и воздействуя на подвижный контакт ; замыкает контакты ВДК.
Скорость замыкания контактов составляв около 1 м/с. Она является оптимальной для процесса включения и предупреждения дребезг контактов при включении.
Замыкание подвижного контакта с неподвижным происходит в момент, когда между якорем верхней крышкой электромагнита остается зазор 2 мм. Проходя это расстояние, якорь сжимает пружину поджатия 10 и создает необходимо контактное нажатие. После замыкания магнитно системы якорь встает на магнитную защелку удерживается в этом положении неограниченно долго за счет остаточной индукции кольцевого электромагнита 13. Общий ход якоря 8 мм, ход подвижного контакта 6 мм.
Запас по усилию удержания (сила, необходима для отрыва якоря от верхней крышки электромагнита, приложенная вдоль оси привода), составляет 450-500 Н для одного полюса выключателя.
В случае обрыва цепи катушки электромагнита одного из полюсов выключатель не фиксируется во включенном положении и отключается, тем самым предупреждается работа выключателя в неполнофазном режиме.
В процессе включения ВВ якорь через кинематическую связь поворачивает вал 8 и установленный на нем кулачок, который управляет контактами вспомогательных цепей (микро-переключателями).
Длительность подачи напряжения на катушку электромагнита устанавливается блоком управления и составляет 60 — 80 мс в зависимости от типа БУ. Она выбрана с запасом, поэтому момент размыкания геркона или микропереключателя в цепи управления включением не влияет на включающую способность привода и не требует наладки и проверки эксплуатационным персоналом.
Источником электрической энергии для включения ВВ служат предварительно заряженные малогабаритные конденсаторы, устанавливаемые в БУ (BU) или в блоке питания БП (BP).
Отключение.
При подаче команды отключения БУ подает на катушку электромагнита напряжение противоположной полярности и определенной длительности. При этом электромагнит частично размагничивается и якорь 12 снимается с магнитной защелки. Под действием пружины отключения и пружины дополнительного поджатия якорь разгоняется и наносит удар по тяговому изолятору, соединенному с подвижным контактом 3 вакуумной камеры. Ударное усилие, создаваемое якорем электромагнита, превышает 2000 Н, что позволяет отключать выключатель даже при наличии точечной сварки контактов, которая может иметь место при включении ВВ.
После удара подвижный контакт приобретает высокую стартовую скорость, необходимую для успешного отключения тока КЗ, и под действием отключающей пружины совместно с другими подвижными частями занимает конечное отключенное положение.
Ручное отключение.
Ручное отключение осуществляется путем воздействия на кнопку ручного отключения, которая через толкатель 15, шарнирно связанный с валом 8, воздействует через вал привода на якоря электромагнитов и разрывает магнитную систему. Кнопка ручного отключения, связанная с валом 8, может служить указателем положения выключателя.
Усилие на кнопке отключения при ударном воздействии составляет 200 — 250 Н.
Автономное включение.
Наличие в схеме управления выключателями батареи малогабаритных конденсаторов позволяет осуществлять автономное включение ВВ на обесточенной подстанции с помощью двух стандартных элементов питания 9 В, подключая их низковольтному входу БУ. Имеющийся в БУ или блоке питания преобразователь повышает напряжение питания до необходимого и заряжает в течение короткого времени (менее 1 мин) батарею конденсаторов, после чего выключатель готов к выполнению операции «В» или «ВО».
Автономное включение может также выполняться с помощью инвентарных переносных блоков автономного включения (БАВ), поставляемых предприятием по заказу.

Устройства управления.

Устройства управления вакуумными выключателями являются их неотъемлемой частью и изготавливаются в виде отдельных блоков, устанавливаемых в релейных отсеках КРУ, на панелях камер КСО или на выкатных элемента КРУ. Они обеспечивают включение и отключение ВВ от источника постоянного, выпрямленного или переменного оперативного тока, блокировку от повторного включения ВВ, отключение от трансформаторов тока при отсутствии напряжения питания, а также ряд дополнительных функций.
